圆筒筛使用说明书
YTS系列圆筒回转筛产品说明书
YTS系列圆筒回转筛产品说明书河南-新乡市特昌振动机械有限公司—、概述YTS圆筒回转筛的主体结构是筛分筒，它是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。
通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。
圆筒回转筛可设有梳型清筛机构，在筛分过程中可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。
YTS圆筒回转筛根据不同分级要求，其分级级数一般从细到粗为1-4节，物料从细到粗分别从第一节到最后一节筛网筛出，大于最后一节筛网孔的物料从出料口排出。
YTS圆筒回转筛在使用过程中，运转缓慢均匀，冲击振动很小、工作平稳、其安装简单，有时甚至不需要专门的基础。
可以直接放置于平整的地面或楼板上及料仓下。
该机易于密闭收尘、维修量小、维修简单、使用寿命长。
是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。
二、特点1、物料适应性广回转筛广泛应用于各类物料筛分，无论是劣质煤、煤泥，还是煤烟以及其它类物料，都是顺利进行筛分。
2、进料方式简单多样我公司研制的回转筛进料口可根据现场实际设计，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料。
3、筛分效率高设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率。
4、筛分量大、易于大型化在相同尺寸下，圆面积比其它型状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。
又因其结构简单，布置方便，技术新颖而成熟等特点，极易大型化。
5、自身能耗小我公司研制的回转筛电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一，因此能耗低。
6、工作环境好整个筛分筒可以用密封隔离罩所密封，彻底清除了筛分循环过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染。

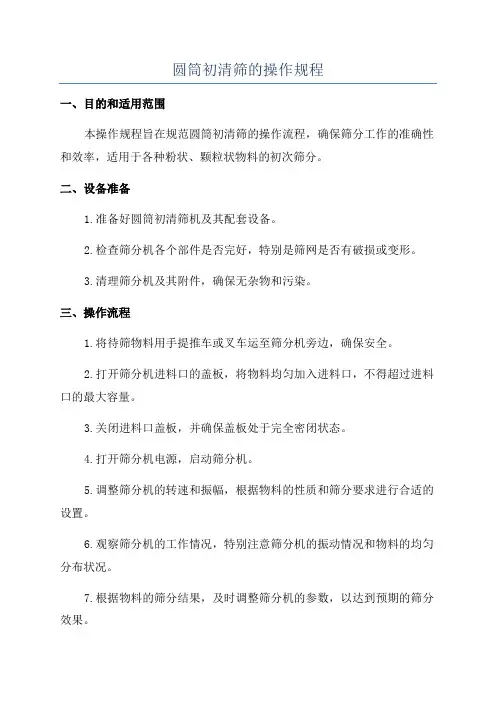

圆筒初清筛的操作规程
圆筒初清筛的操作规程一、目的和适用范围本操作规程旨在规范圆筒初清筛的操作流程，确保筛分工作的准确性和效率，适用于各种粉状、颗粒状物料的初次筛分。
二、设备准备1.准备好圆筒初清筛机及其配套设备。
2.检查筛分机各个部件是否完好，特别是筛网是否有破损或变形。
3.清理筛分机及其附件，确保无杂物和污染。
三、操作流程1.将待筛物料用手提推车或叉车运至筛分机旁边，确保安全。
2.打开筛分机进料口的盖板，将物料均匀加入进料口，不得超过进料口的最大容量。
3.关闭进料口盖板，并确保盖板处于完全密闭状态。
4.打开筛分机电源，启动筛分机。
5.调整筛分机的转速和振幅，根据物料的性质和筛分要求进行合适的设置。
6.观察筛分机的工作情况，特别注意筛分机的振动情况和物料的均匀分布状况。
7.根据物料的筛分结果，及时调整筛分机的参数，以达到预期的筛分效果。
8.筛分机运行一段时间后，停机检查筛网是否有杂物或堵塞现象，如有需要及时清理。
9.筛分机工作结束后，关闭电源，停机待机时间约为10分钟，以确保筛分机内的物料及其附件安全。
四、注意事项1.操作人员必须穿戴好劳动防护服，并佩戴好个人防护装备，如手套、口罩等。
2.操作人员要密切观察筛分机的工作情况，特别是机器的振动和噪音状况，如有异常情况应及时停机检修。
3.严禁使用损坏或变形的筛网，以免影响筛分效果。
4.在操作过程中，不得将手或物体伸入筛分机内部，以免发生意外。
5.定期对筛分机进行检查和维护，确保其正常运行。
6.工作结束后，及时清理筛分机及其附件，保持机器的清洁和卫生。
五、应急措施1.如筛分机出现异常情况，应立即停机排除故障。
2.如筛分机发生电力故障，操作人员应立即切断电源，修复故障后方可继续工作。
3.如筛分机出现物料泄漏或堵塞，应关闭电源，清理和修复故障后方可继续工作。
4.人员受伤或发生其他事故时，应立即进行急救和报警，直至救援人员到达。
六、操作示范1.操作人员应接受正规培训后方可进行操作，不得擅自操作。
圆筒初清筛操作规程
圆筒初清筛操作规程
一、引言
圆筒初清筛作为一种常用的筛分设备，广泛应用于各个领域的颗粒物料的筛分工作中。
为了确保圆筒初清筛的操作规范化，提高筛分效率和产品质量，制定本操作规程，明确操作步骤和注意事项。
二、设备准备
1. 确保圆筒初清筛设备的完好无损，无松动、破损及堵塞等现象。
2. 检查电源线是否可靠连接，电器设备是否正常运行。
3. 准备好所需的颗粒物料和相关的工具。
三、操作步骤
1. 将圆筒初清筛设备放置在平稳的工作台面上，确保设备稳固。
2. 将颗粒物料倒入筛框内，注意不要超过筛框容量的三分之二。
3. 打开电源开关，启动圆筒初清筛设备。
4. 通过调节振动力和振动频率，使筛框内的物料形成合适的筛分状态。
5. 观察筛分情况，如果发现物料堵塞或振动力不够强，应及时停机处理。
6. 当所需筛分时间达到或达到预定筛分要求时，可以停机，关闭电源开关。
四、注意事项
1. 操作人员在操作设备时，应佩戴防护眼镜和手套，确保人身安全。
2. 筛框内的颗粒物料倒入时，应缓慢均匀，避免一次性倒入过多物
料造成堵塞。
3. 在操作过程中，应定期检查筛框内的物料情况，及时清理物料堵塞。
4. 在清理物料堵塞时，应先停机，并切断电源，确保人身安全。
5. 操作结束后，应对圆筒初清筛设备进行清理和维护，以确保设备
的正常运行。
五、结论
本操作规程是圆筒初清筛操作标准化的准则，操作人员在使用该设
备时应严格按照规程操作，确保安全生产。
通过合理操作和维护，可
提高筛分效率，保障产品质量及设备的使用寿命。

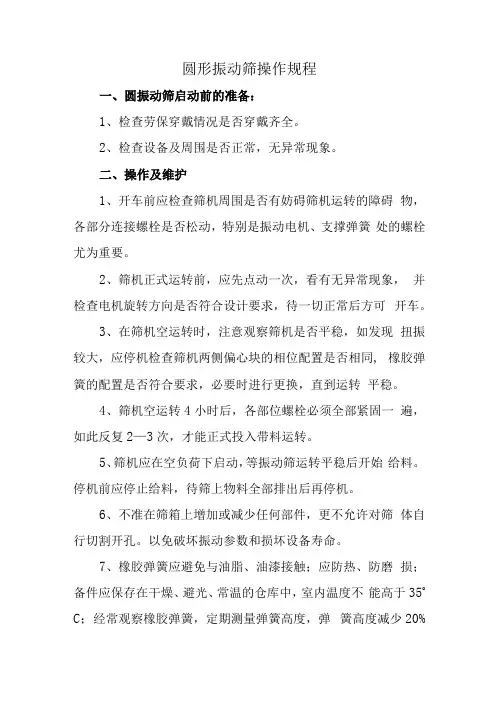

圆形振动筛操作操作规程
圆形振动筛操作规程
一、圆振动筛启动前的准备：
1、检查劳保穿戴情况是否穿戴齐全。
2、检查设备及周围是否正常，无异常现象。
二、操作及维护
1、开车前应检查筛机周围是否有妨碍筛机运转的障碍物，各部分连接螺栓是否松动，特别是振动电机、支撑弹簧处的螺栓尤为重要。
2、筛机正式运转前，应先点动一次，看有无异常现象，并检查电机旋转方向是否符合设计要求，待一切正常后方可开车。
3、在筛机空运转时，注意观察筛机是否平稳，如发现扭振较大，应停机检查筛机两侧偏心块的相位配置是否相同, 橡胶弹簧的配置是否符合要求，必要时进行更换，直到运转平稳。
4、筛机空运转4小时后，各部位螺栓必须全部紧固一遍，如此反复2—3次，才能正式投入带料运转。
5、筛机应在空负荷下启动，等振动筛运转平稳后开始给料。
停机前应停止给料，待筛上物料全部排出后再停机。
6、不准在筛箱上增加或减少任何部件，更不允许对筛体自行切割开孔。
以免破坏振动参数和损坏设备寿命。
7、橡胶弹簧应避免与油脂、油漆接触；应防热、防磨损；备件应保存在干燥、避光、常温的仓库中，室内温度不能高于35o C；经常观察橡胶弹簧，定期测量弹簧高度，弹簧高度减少20%
后不能使用，应更换新的弹簧。
（注意：四组弹簧应同时更换。
）。

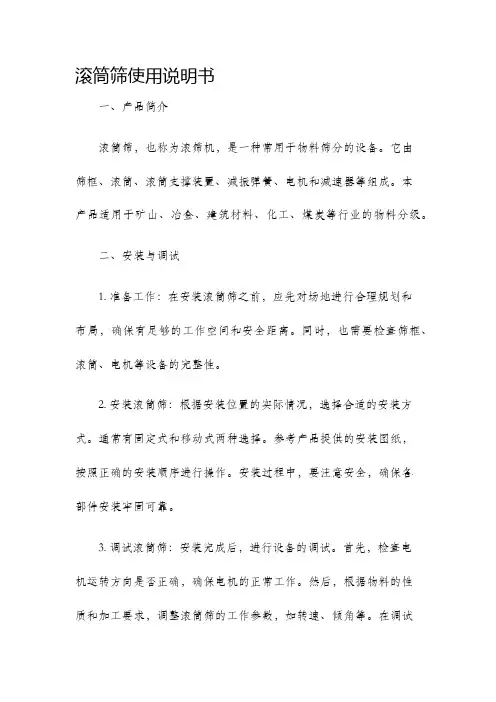

滚筒筛使用说明书
滚筒筛使用说明书一、产品简介滚筒筛，也称为滚筛机，是一种常用于物料筛分的设备。
它由筛框、滚筒、滚筒支撑装置、减振弹簧、电机和减速器等组成。
本产品适用于矿山、冶金、建筑材料、化工、煤炭等行业的物料分级。
二、安装与调试1. 准备工作：在安装滚筒筛之前，应先对场地进行合理规划和布局，确保有足够的工作空间和安全距离。
同时，也需要检查筛框、滚筒、电机等设备的完整性。
2. 安装滚筒筛：根据安装位置的实际情况，选择合适的安装方式。
通常有固定式和移动式两种选择。
参考产品提供的安装图纸，按照正确的安装顺序进行操作。
安装过程中，要注意安全，确保各部件安装牢固可靠。
3. 调试滚筒筛：安装完成后，进行设备的调试。
首先，检查电机运转方向是否正确，确保电机的正常工作。
然后，根据物料的性质和加工要求，调整滚筒筛的工作参数，如转速、倾角等。
在调试过程中，应严格按照产品说明书进行操作，并注意观察设备是否运行平稳。
三、操作与维护1. 操作注意事项：（1）在使用滚筒筛时，必须先将物料均匀地投入到筛框上，且不能超过筛框的最大承载能力。
（2）在工作过程中，应注意观察设备的运行状态，特别是电机、减速器等部件是否正常工作。
（3）注意定期检查滚筒筛的各个部件，确保设备的安全运行。
如发现异常情况，应及时停机处理。
2. 维护保养：（1）定期清洁筛框和滚筒表面的积尘或物料残留物，确保筛分效果。
（2）检查电机和减速器的润滑情况，及时添加或更换润滑油。
（3）定期检查滚筒支撑装置和减振弹簧的工作状况，确保其稳定性和可靠性。
四、故障处理在使用滚筒筛的过程中，可能会遇到一些故障情况，以下列举常见故障及处理方法供参考：1. 滚筒筛不转动：检查电机及电源是否正常，查看是否存在电流过大等情况。
2. 筛分效果不理想：检查筛框和滚筒表面是否损坏，是否需要更换。
3. 发生异常声音：检查滚筒支撑装置和减振弹簧是否松动或损坏，及时进行修复或更换。
4. 其他故障：如遇到其他故障情况，请及时联系供应商或售后服务部门进行处理。

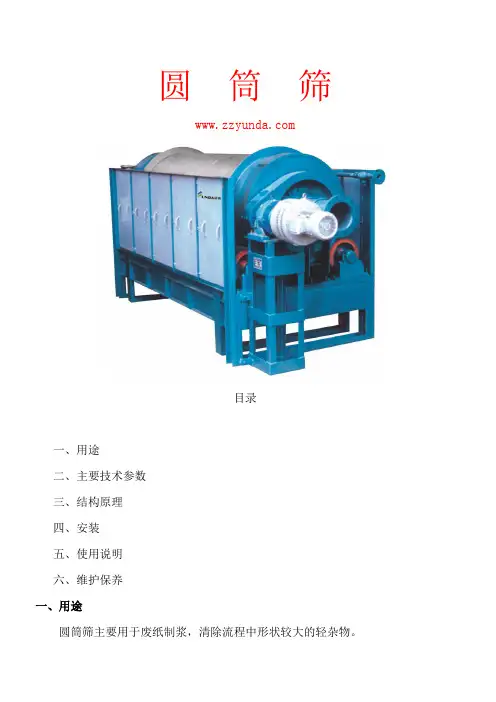

圆筒筛的使用
圆筒筛目录一、用途二、主要技术参数三、结构原理四、安装五、使用说明六、维护保养一、用途圆筒筛主要用于废纸制浆，清除流程中形状较大的轻杂物。
具有筛选效果好，动力消耗低，结构简单，维修方便等优点。
二、主要技术参数三、结构原理圆筒筛主要由筛鼓、箱体、齿轮减速电机及喷水管系统等组成。
筛鼓内有螺旋形叶片，对杂质具有输送作用。
含有浆料的轻杂质由进浆口进入筛鼓内，在重力的作用下，良浆通过筛孔从良浆口排出，轻杂质由筛鼓内的螺旋叶片输送至筛鼓尾部排出。
喷水系统安装在筛鼓内两侧，一方面对杂质中的浆料清洗，另一方面对筛鼓进行冲洗，保持筛孔通畅。
四、安装1、按照基础图要求，正确定出中心线，并校正各相应的位置尺寸，标高按工艺要求而定，用钢筋混凝土浇注设备基础。
2、开箱验收，并检查所有零件是否齐全，清洗零件所涂防锈油脂。
3、基础经过一定的保养期（一般15天），并校正无误后，即可进行设备安装。
4、把地脚螺栓预挂在设备上，将整机一次吊运到基础上（专用吊环），用垫铁调整水平度，垫铁要垫实，底座与基础面间留25-50㎜的间隙，以向预留孔内灌浆。
型 号ZST1A ZST2A ZST4A 筛鼓直径（mm ） Φ1000 Φ1500 Φ2000 通过量（L/min ） 3000-5000 6000-8000 9000-12000 电机功率（KW ） 4 5.5 115、设备的标高，基准线，水平度，地脚螺栓和垫铁位置符合要求后，向螺栓预留孔中浇注混凝土。
6、经过一定的保养期（一般15天）后，校正设备的中心水平偏差，符合要求后，校正水平，使其不超过0.20mm/m，然后旋紧地脚螺栓，进行二次浇注，将底板浇在混凝土中。
7、根据工艺要求，配制工艺管道及阀门。
8、根据工艺要求，配制操作平台与扶梯栏杆等。
五、使用说明1、运转前的准备工作：（1）、检查所有联结螺栓是否紧固。
（2）、检查各润滑点应润滑良好，无漏油现象。
（3）、用手转动筛鼓，应轻便灵活，无卡阻现象。
圆筒筛说明书
圆筒筛浆机ZST1-3产品说明书杭州华业造纸机械有限公司一．概述圆筒筛浆机是一种纸浆粗筛选设备，在废纸制浆流程中，圆筒筛通常有以下用途：1．设置于高浓水力碎浆机之后，对从高浓水力碎浆机出来的废纸浆进行粗筛选，去除纸浆中的粗大杂质。
２．设置于杂质分离机或粗选机之后，将杂质分离机或粗选机中滞留的粗大杂质定期水送至圆筒筛淘洗，进一步回收良浆，减少纤维流失。
三．结构简介圆筒筛主要由进浆管、筛鼓、槽体、托轮、传动装置和喷水管系统等零部件组成。
1．进浆管安装在大齿轮中心，末端为长方形的喷浆嘴，纸浆通过喷浆嘴分布到筛鼓内。
进浆管处应安装阀门，以便调节进浆量。
2．筛鼓由筛板卷焊而成，架于进、出口侧的两组托轮上，由减速电机通过齿轮传动带动筛鼓回转。
筛鼓上的筛孔为φ8—φ12mm，筛孔太小，会造成纤维流失，筛孔太大，会降低除杂效果。
3．槽体用来安装筛鼓、托轮、挡板等部件，由型钢焊接而成，槽体底部为出浆管，进入筛鼓的粗浆经过不断淘洗，良浆通过筛孔后汇集到槽体里，最后通过槽体下的出浆管排出机外。
4．托轮位于筛鼓下方，由进、出口侧各一组托轮支承筛鼓回转，托轮外周包胶，其中出渣侧的托轮中间设有定位凹槽，用于筛鼓的轴向定位。
5．传动装置由减速电机、大、小齿轮及传动座等组成，小齿轮安装在减速电机上，大齿轮与筛鼓相联，减速电机通过大、小齿轮后带动筛鼓回转。
6．喷水管系统由内、外喷水管及阀门等管件组成，内喷水管用于淘洗尾渣，外喷水管用于清洗筛鼓，喷水管的喷水量可根据使用情况进行调节。
四．设备安装1．根据工艺要求布置设备并进行土建施工。
2．将设备吊放在基础上，检查设备标高、基准线、管口方位等符合要求后初步找正设备，并进行灌浆。
3．待灌浆干固并达到一定养生期后，校正设备水平度，修正基础外观。
4．设备安装后须作全面栓查，确保机器内部无杂物，轴承润滑充分。
用手转动筛鼓，筛鼓转动应轻快灵活，不得有碰、擦等异常情况。
５．检查筛鼓旋转方向，从设备进浆口看，筛鼓逆时针方向旋转，不得反转。
圆筒筛使用说明书
圆筒筛使用说明书SL系列圆筒筛使用说明书赣州金环磁选设备有限公司2007年目录一、用途 (1)二、设备构造及工作原理 (1)三、规格型号及技术参数 (2)四、设备的维护保养 (3)五、主要的备品备件 (4)一、用途SL系列圆筒筛适用于浓度小于50％的矿浆中粗颗粒及草屑等杂质的筛分，是为SLon磁选机配套设计的隔渣装置，可有效防止磁选机磁介质堵塞。
本圆筒筛也适用于煤炭、冶炼、建材、化工等其它行业需要除渣的地方。
本系列圆筒筛具有处理量大，占地小，对给矿粒度、浓度的波动适应性强，运动部件磨损小、故障率低，工作可靠、操作维护简便等优点。
图1. 圆筒筛结构原理图1、不锈钢筛网2、提渣板3、冲洗水管、4、收渣斗5、进浆排渣管6、传动机构7、接矿斗工作时，装配筛网的圆筒在传动机构的驱动下旋转，矿浆从进浆排渣管的左下部给入到筛网的圆周上。
细粒矿物和水穿过筛网落入到接矿斗，沿管道自流至下一道工艺。
粗粒部分被提渣板提至顶部被冲洗水冲入收渣斗排走。
1三、规格型号及技术参数SL系列圆筒筛规格型号及技术参数见表1。
表1 SL系列圆筒筛技术参数* 除渣粒度根据实际筛分要求确定。
2四、设备的维护保养1. 圆筒筛托轮的作用是支持圆筒筛的重量，经常检查托轮是否旋转，以保证良好润滑，降低机械磨损。
2. 经常检查筛网是否堵塞，有堵塞时应用胶管敲打干净或更换筛网。
3. 检查各润滑点油质是否清洁，定期加油。
润滑制度见表2和图2。
图2. 圆筒筛润滑示意图3五、主要备品备件表3 SL系列圆筒筛主要备品备件表3 SL系列圆筒筛主要备品备件4。
圆筒筛操作规程
圆筒筛操作规程一、引言圆筒筛是一种常用的固体颗粒分级、筛分设备，广泛应用于化工、冶金、矿山等工业领域。
为了保证操作的安全性和有效性，制定本操作规程。
二、操作准备1.检查圆筒筛设备的运行情况，确保各部件完好无损。
2.准备所需被筛物料，并按照要求进行预处理，如去除杂质、清洗等。
3.将正确的筛网安装在圆筒筛上，确保筛孔尺寸符合要求。
三、操作步骤1.将准备好的被筛物料均匀地放置在圆筒筛的进料口。
2.打开电源，启动圆筒筛设备。
3.调整振动部件的振幅和频率，以保证物料在筛网上能够均匀地分布和筛分。
4.观察筛分效果，根据需要调整筛分时间和振动参数。
5.当筛分完成后，关闭电源，停止圆筒筛设备的运行。
四、注意事项1.在操作过程中，严禁将手指或其他物体伸入圆筒筛设备内部。
2.使用过程中，如发现设备异常，应立即停止操作，并进行设备检修。
3.使用过程中，应避免将过重或过大的物体放入圆筒筛设备，以免损坏设备。
4.操作结束后，将筛网进行清洗，确保下次使用时的卫生和正常运行。
5.定期对圆筒筛设备进行维护保养，包括清洁、润滑和紧固等工作。
五、操作风险及应急措施1.筛分过程中，可能出现物料溢出的风险。
如发生溢出情况，应立即停止设备运行，并清除溢出物料。
2.筛分过程中，可能出现设备故障或异常情况。
如发现设备故障或异常，应立即停止操作，并报告相关人员进行维修。
3.需要注意圆筒筛设备的电源安全，避免电源故障或短路等安全事故发生。
六、操作记录操作日期操作人员操作内容备注2022年1月1日张三完成圆筒筛操作无2022年2月15日李四完成圆筒筛操作更换筛网2022年3月10日王五完成圆筒筛操作调整振动参数七、总结圆筒筛操作规程是确保圆筒筛设备安全运行和有效筛分的重要文件。
通过严格按照规程进行操作，可避免操作中的意外事故和设备故障，保证筛分效果和设备寿命的提高。
操作过程中需注意安全风险和应急措施，及时报告和修复设备故障，保证操作人员的安全和设备的正常运行。
圆筒筛说明书
圆筒筛浆机ZST1-3产品说明书杭州华业造纸机械有限公司一．概述圆筒筛浆机是一种纸浆粗筛选设备，在废纸制浆流程中，圆筒筛通常有以下用途： 1．设置于高浓水力碎浆机之后，对从高浓水力碎浆机出来的废纸浆进行粗筛选，去除纸浆中的粗大杂质。
２．设置于杂质分离机或粗选机之后， 将杂质分离机或粗选机中滞留的粗大杂质定期水送至圆筒筛淘洗，进一步回收良浆，减少纤维流失。
二．技术规范型 号 ZST1ZST3筛鼓规格 mm φ1000×2000φ1500×3500生产能力 t ／d 30－6050-120进浆浓度 % 4－6 出浆浓度 % 2－4 筛孔直径 mm φ8－ 12进浆管 mm DN250 DN350 出浆管 mmDN250 DN350 喷水管 G11/2″ G 2 ″ 喷水量 L min 300-700600-1400配用减速电机 XWD5-235.5KW XWD6-237.5KW外型尺寸 mm 4150×17605900×2240（长×宽×高）×1810 ×2410 设备净重 Kg27004720三．结构简介圆筒筛主要由进浆管、筛鼓、槽体、托轮、传动装置和喷水管系统等零部件组成。
1．进浆管安装在大齿轮中心，末端为长方形的喷浆嘴，纸浆通过喷浆嘴分布到筛鼓内。
进浆管处应安装阀门，以便调节进浆量。
2．筛鼓由筛板卷焊而成，架于进、出口侧的两组托轮上，由减速电机通过齿轮传动带动筛鼓回转。
筛鼓上的筛孔为φ8—φ 12mm ，筛孔太小，会造成纤维流失，筛孔太大，会降低除杂效果。
3．槽体用来安装筛鼓、托轮、挡板等部件，由型钢焊接而成，槽体底部为出浆管，进入筛鼓的粗浆经过不断淘洗，良浆通过筛孔后汇集到槽体里，最后通过槽体下的出浆管排出机外。
4．托轮位于筛鼓下方，由进、出口侧各一组托轮支承筛鼓回转，托轮外周包胶，其中出渣侧的托轮中间设有定位凹槽，用于筛鼓的轴向定位。
圆形振动筛操作操作规程
圆形振动筛操作操作规程1.检查设备：使用前应仔细检查设备是否完好，无损坏或磨损现象。
检查各部位固定螺栓是否松动，各管道是否通畅。
2.启动设备：按照操作台上的启动按钮，使设备正常启动。
在启动前应确保无人员靠近设备，以免发生意外。
3.加载物料：将要筛分的物料通过进料口均匀地放入筛网中。
过多或过少的物料均会影响筛分效果，要控制好物料的负荷量。
4.调整振动力和振动频率：根据物料的特性和筛分效果要求，合理调整振动力和振动频率。
一般来说，物料密度大、黏度高的物料需要较大的振动力和振动频率。
5.观察筛分效果：在设备运行时，应经常观察筛分效果，确保物料能够被精确分类。
如发现筛网堵塞或筛分效果不理想，应停机清理或调整。
6.维护设备：定期对设备进行维护保养，清理筛网，保持设备的良好工作状态。
同时，注意及时更换老化的密封圈、橡胶软连接等易损件。
7.关闭设备：工作结束后，按照操作台上的停止按钮，使设备停止运行。
关闭电源，排空剩余物料，清理设备。
8.安全注意事项：在操作设备过程中，要注意个人安全。
禁止戴手套接近筛网和旋转部件，禁止穿宽松衣物接近旋转部件。
禁止用手捏物料投入进料口。
9.注意防护措施：操作时要戴好防护眼镜和口罩，避免物料射向面部或呼吸系统。
同时注意防止噪声对听力的损害，可佩戴耳塞或耳罩。
10.不允许强力敲击筛网和设备，以免损坏筛网和引起设备故障。
以上就是圆形振动筛的操作规程，按照操作规程进行操作，可以保证设备的正常运转和工作效果。
同时，还要根据具体的需要进行调整和优化，以获得更好的筛分效果。
滚筒筛使用说明书
滚筒筛使用说明书
一、产品概述：
滚筒筛是一种常用的筛分设备，广泛应用于化工、冶金、矿山、建材、粮食、化肥等行业。
它主要用于对物料进行筛分分级处理，
去除杂质，提高产品质量。
二、产品特点：
1. 高效筛分：滚筒筛采用高品质的筛网，有效地将物料分为不
同的颗粒大小。
2. 多功能应用：适用于各种粒度的物料筛分，可灵活调节筛孔
大小以满足不同的生产要求。
3. 简便操作：滚筒筛采用自动化控制，操作简单方便，减少了
工作人员的劳动强度。
4. 低噪音：设计合理的滚筒结构使得噪音减少，创造一个安静
的工作环境。
5. 高强度结构：采用优质材料和坚固的结构设计，确保设备的
稳定性和长寿命。
三、安全操作：
1. 在使用滚筒筛之前，请确保使用环境安全，排除可能引起事
故的障碍物。
2. 在操作设备之前，请检查设备的电源接插件、电源开关和控
制系统等部件是否正常。
3. 使用滚筒筛时，请注意是否有异物堵塞筛孔，及时清除堵塞物。
4. 在清理滚筒筛时，请确保设备已停止运转，并断开电源，以
免发生意外伤害。
5. 使用过程中如遇到故障，请及时联系设备厂家或专业人员进
行检修。
四、设备维护：
1. 定期检查滚筒筛的各个部件是否完好，如有损坏或磨损现象，请及时更换。
2. 清洁筛网是保持滚筒筛正常运行的重要环节，请定期进行清洗。
圆筒筛操作规程
圆筒筛操作规程圆筒筛是一种常见的筛分设备，用于对各种物料进行分级筛分，在工艺生产中有着广泛的应用。
为了保障圆筒筛的正常运行，需要严格遵守圆筒筛的操作规程。
一、操作前的准备工作1. 将圆筒筛安装在水平的地面上，四周应有足够的空间，以便操作和维护。
2. 检查圆筒筛的电源插头是否牢固，电气线路是否完好，电机负荷是否平稳。
3. 注意圆筒筛的电源电压和频率是否与工厂的电源相吻合。
4. 同时检查筛网和筛孔是否完好无缺，如有破损应更换，以免影响筛分效果。
二、启动操作1. 打开圆筒筛的控制开关，启动电机，使圆筒筛转动。
2. 将要筛分的物料缓缓倒入圆筒筛的进料口，注意不要一次性倒入过多的物料，以免造成卡筛现象。
3. 结合筛分要求，适时调整圆筒筛的振动频率和振动幅度，以达到最佳的筛分效果。
4. 保持筛分工作的稳定性，检查出料口的筛网和筛孔是否被堵塞，及时清理卡筛物，以保证筛分的连续性和稳定性。
三、操作注意事项1. 操作圆筒筛时应注意安全，不得将手伸入圆筒筛内部，切勿在电机运转时擅自拆卸圆筒筛的保护罩。
2. 在圆筒筛停止运行前，应先关闭电机，再逐步把投料口和出料口中的物料清理干净，保证下次使用前的卫生安全。
3. 保持圆筒筛表面的清洁，及时清除圆筒筛上的粉尘和污垢，以保证筛分效果。
4. 长时间使用圆筒筛后，应进行定期检查和维护，检查筛网是否存在破损和损伤、电机和机械部件是否工作正常。
四、停机操作1. 筛分工作完成后，应先关闭电机，切断电源，将圆筒筛内部的杂物全部清理干净。
2. 将圆筒筛进行必要的维护保养，检查各部件的损耗和磨损程度，及时更换磨损部件。
3. 将圆筒筛的调节器及振动电机等部件进行适当的保养和维护，做好润滑和防护工作。
在操作圆筒筛时，需要注意安全，严格按照操作规程进行操作，保持设备的清洁和维护，以便更好地为生产生活提供帮助。
茶叶设备滚筒圆筛机操作规程
茶叶设备滚筒圆筛机操作规程
1.开机前由机手负责对油孔加注润滑油（用牛油杯盖旋转二环、把牛油压入转动件），并保持加油处的清洁。
2.开机后进茶要均匀，每个一小时刷筛一次，保持下茶畅通，每批结束时全面清洁一次。
3.开机后十分钟内班组长（机口鉴定）负责扦取出口茶检查，如发现毛茶头混合细形茶时，应即调节进茶量。
4.滚筒倾斜度一般在4-5度，应加注意检查。
5.每班下班后和茶叶加工过后时，应清刷筛面一次，清刷时严禁用棒锤敲打筛面。
6.经常检查筛网，如发现有破洞和凹凸不平应停机调整修理。
7.运行中发现异常情况应立即停机检查，并排除故障。
8.机手应认真做好运行记录，管好，用好，保养好设备。
圆筒筛分机操作规程
圆筒筛分机操作规程圆筒筛分机操作规程1. 运行前准备1.1 检查筛分机的各个部位是否完好无损，确保安全防护装置是否正常运作。
1.2 检查筛网是否安装正确，并清理筛网上的杂物。
1.3 检查电源线是否连接稳固，电气设备是否处于正常工作状态。
1.4 检查润滑系统是否正常，油液是否充足。
1.5 确保没有人员站在筛分机旁边，防止意外事故发生。
2. 开机操作2.1 确保操作人员穿戴好安全防护装备，包括帽子、安全眼镜、耳塞、工作服等。
2.2 打开电源开关，按下启动按钮，筛分机开始运转。
2.3 启动后，观察筛分机的运转情况，确认无异常后，可以进行下一步操作。
3. 加料操作3.1 将待筛分的物料均匀地放入料槽中，注意不要过量，以免影响筛分效果。
3.2 加料时要保持平衡，尽量不要让物料堆积在一侧，以免造成偏摆，影响筛分结果。
4. 调整筛分参数4.1 根据物料的特性和需求，调整筛分机的振动频率和振动幅度，达到最佳的筛分效果。
4.2 调整筛分机的进料量，使得物料能够在筛网上均匀分布，不发生堵料现象。
5. 运行过程中的注意事项5.1 注意观察筛分机的工作状态，如有异常情况，立即停机检查。
5.2 定期检查筛网是否磨损，如有磨损现象要及时更换。
5.3 定期检查润滑系统，保证油液的质量和充足度。
5.4 不要用手或其他物体接触筛分机的运转部分，以免发生危险。
5.5 禁止在筛分机旁边抛掷物体，以免造成伤害。
6. 停机操作6.1 当工作结束或需要停机维护时，先将物料全部清空，关闭进料仓门。
6.2 关闭电源开关，停止筛分机运转。
6.3 清理筛分机上的残留物，保持机器清洁。
6.4 定期进行筛分机的维护保养，保证其正常运转。
7. 安全注意事项7.1 操作时要注意个人安全，不得将手或其他物体伸入筛分机内部。
7.2 不得在筛分机运转时拆卸零部件或进行维护保养。
7.3 若出现紧急情况或异常现象，应立即停机处理，不得私自处理。
以上为圆筒筛分机操作规程，操作人员在操作过程中要严格遵守，确保工作安全。
圆振动筛使用说明!230
YKR圆振动筛（圆振筛）使用说明YKR系列圆振动筛（圆振筛）使用说明1．YKR系列圆振动筛（圆振筛）产品概述：圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，也可供矿山、选煤、选矿、建材、电力及化工部门等作产品分级用，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。
YKR系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。
振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。
对于本系列振动筛筛网是主要易损件。
根据物料品种和用户要求，可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。
该系列振动筛为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。
电动机安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。
2．YKR系列圆振动筛（圆振筛）主要用途：YKR系列圆振筛的筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
3．YKR系列圆振动筛（圆振筛）规格型号及其说明：2 Y K R □□┬┬┬┬┬┬│││││││││││└──────────筛面长度dm│││││││││└───────────-筛面宽度dm│││└───────────-饶性连接│││││└─────────────块偏心振动器│││└──────────────-圆振动│└────────────────筛面层数（单层不写）4.主要技术参数处理能力： 30t∕h最大进料尺寸： 50mm筛网： 1000*2200筛网层数： 1层电机功率： 5.5KW供电电压： 380V设备重量： 3400kg5.起吊运输、保管与验收5.1起吊：起吊筛机需具备足够起重能力的吊具和设备，钢绳吊挂在筛箱两侧的吊耳上，或套在底座的吊孔中，在两侧板间可用120×120mm方木支撑，以防止变形，起吊后应保持水平，不得吊其它部位。
SCY系列圆筒初清筛
重要说明1.感谢您选购正昌SCY系列圆筒初清筛。
2.本手册详细叙述了SCY型系列圆筒初清筛各系统的结构、功能及使用和维护方法。
客户在安装和使用本机之前，应仔细阅读本手册，在充分了解其各部的结构和功能之后，方能对机器进行操作和维护。
由于产品结构的不断改进，一定时期以后，本手册叙述的内容与产品实际情况会有所出入。
3.本手册在编审过程中，我们对本手册的内容与所述的硬件和软件的一致性进行了审核，但是，仍然可能存在矛盾和谬误的地方，不可能保证它们完全一致，我们将定期检查本手册中涵盖的内容，并在以后修订的版本中予以必要的修正。
欢迎提出改进的建议。
4.未经书面许可，不得翻印、传播本手册及其相关内容，违者将对所造成的损害负法律责任，正昌公司保留一切权力。
5.正昌集团公司只负责合同规定范围内的质保。
以下情况除外：未使用正昌集团的备件；操作不当或未遵守操作规程；不懂专业的人员错误操作而造成的损失。
6.正昌集团公司有权对产品进行修改和改进，不负有对已出厂产品进行相应的修改和改进的义务。
7.如有本手册没有涉及而用户在操作和使用中存在不明确的地方，可与当地的代理商或公司客户服务部联系，联系电话：8/9（国内）、0086-21-6418-8282（国际）订货号：产品名称：产品型号：出厂编号：目录一、适用范围及性能特点 (4)1.1适用范围 (4)1.2性能特点 (4)二、型号含义和技术参数 (4)2.1型号含义 (4)2.2技术参数 (4)三、主要结构与工作原理 (5)3.1主要结构 (5)3.2工作原理 (5)四、设备的安装、调整和试车 (5)4.1设备的安装 (5)4.2调整和试车 (6)五、设备的操作与调整 (6)六、安全注意事项 (6)6.1警示标示 (6)6.2常规注意事项 (7)6.3防火注意事项 (8)6.4防水注意事项 (8)6.5操作、维修注意事项 (9)七、常见故障分析及故障排除 (9)八、维护保养 (10)九、易损件明细表 (10)随机文件 (12)一、适用范围及性能特点1.1适用范围SCY系列圆筒初清筛可用于面粉厂、饲料厂、粮食立筒库及其它行业的原料接收部分，它像其它预清理设备的作用一样，主要用以清除大的杂质，如稻草、麦杆、麻绳、纸片、土块、玉米叶，玉米棒等类似的废弃物，使下道工序的机器设备，输送装置等免生故障或遭致损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆筒筛使用说明书篇一：圆筒筛介绍圆筒筛介绍XX-1-10 14:54:24中国选矿技术网浏览 981 次收藏我来说两句圆筒筛的筒体由金属丝编织网或穿孔钢板制成，筒体绕水平轴或略倾斜的轴旋转。
筒体由电动机通过链条、齿轮或摩擦传动装置带动旋转。
圆筒筛的优点是结构简单，容易维修、管理，工作平衡可靠，振动较轻；缺点是机体笨重，筛面易磨损，电耗大，单位面积处理量小，筛分效率低，筛孔易堵塞，对物料粉碎作用大。
圆筒筛常在重选厂用于洗矿脱泥，或用于中、细粒物料的分级，可得两种以上产品。
但由于它存在上述缺点，目前选矿厂已很少采用，而一般用于建筑工业来筛分和清洗碎石、砂子，不过一些老厂仍使用这种筛分设备。
现在，我国生产圆筒筛的厂家较少，主要有福建省的宁矿，江西省的赣矿和湖北省的长发矿机等，它们所生产的圆筒筛规格和技术性能分别列于表1~3。
此外，宁德厂生产直径1.5m、长4. 0m的圆筒筛，广矿生产YTS700×400、YTS1200×6000圆筒筛。
近年五环矿设生产了一种较先进的GT型滚筒筛，其工作原理是：通过沿轴心转动，利用角度使物料在筛筒内透筛和向前运动，物料在筒内被带到一定高度后翻落，有利于提高筛分效率，上半区筛网面上滞留的颗粒掉落，可有效防止堵塞。
其技术参数见表4。
性能特点：①低速平稳转动，可靠性高，维修率低，整机寿命长。
不易堵塞，适于潮湿物料的筛分。
②筛网面积大，交替接触物料，筛网的整体寿命长。
③噪音低，全封闭无粉尘污染。
④为进一步提高性能，已开发出高频率、低强度的激振机构，可防止堵塞并增加半区筛网的透筛速度，提高产量。
⑤可设置击打防堵机构，进一步防止堵塞。
⑥可设置清网机构，停机前将残余堵塞物强制排出。
适用范围：最适宜筛分煤、焦炭、白灰等潮湿易堵塞物料，筛下产品可＜10mm，最细可达≤3mm。
适合生产多种粒级成品。
多级多抄板圆筒筛：该新型圆筒筛由北京清华天同科技有限公司（以下简称清华天同）生产。
传统圆筒筛分设备的有效工作面积仅为12%~17%。
物料运动轨迹受滚筒转速、物料起扬角度、滚筒倾角等因素影响，使其有效筛分工作弦长小，并造成物料堆积、物料层厚度叠加。
这是传统圆筒筛筛分效率低的要害所在。
而多级多抄板圆筒筛为水平放置，物料前进由导板与级间的隔间完成。
因此单位时间内物料均匀分配在筒内的有效筛分工作弦长上，增大了物料在单位面积上的有效过筛面积，使筛面的有效筛分工作面积提高到50％~60％，因此提高了筛分效率。
多级多抄板圆筒筛的特点是：①结构新：独特设计的多级多抄板结构，使其在开孔率为30％的情况下，将传统的等直径圆筒筛的40t/h处理量提高到120t/h。
②高效率：与传统的圆筒筛有效工作面积12%~17%相比，将筛面的有效工作面积提高了3.6倍。
③磨损小：由于采用了多级多抄板设计，使物料运动形式摩擦小，使用寿命长、维修费用低。
④能耗低：结构设计合理，机械传动损失小，因而只需较小功率的电动机。
⑤易操作：在首钢三高炉返矿回收生产中，证明该设备结构紧凑、工作平稳、易操作、好维护。
由于配有网面随动清除装置，堵孔率低。
⑥适用广：采用高强度耐磨筛板，适合尖、硬、重物料的筛分而无须担心网面变形破损。
多级多抄板圆筒筛的主要技术参数列于表5。
该筛有较高的筛分精度，可用于各个领域干物料的筛分，如果与无网孔振动筛组合使用，可满足大处理量、连续生产的精确分离需要。
滚筒筛,滚筒筛规格,滚筒筛分机型号,滚筒筛砂机价格滚筒筛结构及工作原理滚筒筛砂机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。
工作时电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。
当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料经滚筒外圆的筛网排出，不合格的物料经滚筒末端排出。
由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，可防止筛孔堵塞。
滚筒筛适用范围1.石料场中用于大小石子分级.以及分离出泥土和石粉.2.沙石场中用与沙石分离.3.煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)4.化工行业,选矿行业用于大小块状物分级及分离粉状物质. 滚筒筛分机技术参数滚筒筛分机,滚筒式筛机型号,滚筒式筛分机价格,滚动筛分机生产厂家滚筒筛分机是根据物料的颗粒大小进行分级处理的一种选矿设备，又被称为滚筒筛分机，因工艺布置简单，被广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
常用在中、细粒物料的分级筛分，以提高物料的质量。
华邦机械可根据用户的不同实际情况，可专业定制各种型号规格、各种振动方式的高级滚筒筛。
滚筒筛分机的结构特点：滚筒筛主要由滚筒装置，减速机，电机，筛内清理装置，底部支架，密封罩，出料口，进料口等组成。
筒体呈倾斜放置，筒体被防尘密封罩罩住，生产过程中几乎物粉尘和噪音污染。
滚筒筛分机的适用范围：滚筒筛主要针对物料的颗粒大小进行分级处理，广泛应用于电力、矿山、冶金、建材，化工等生产行业。
常用于耐火材料，煤炭，砂场石块的分级，以及煤，焦炭，白灰，砂金矿等粘湿物料的筛选，使产品结构更匀整，以满足生产需要。
篇二：滚筒筛使用说明书滚筒筛使用说明书郑州恒锐机器设备有限公司地址：郑州市惠济区南阳寨工业园1号电话：9一、简介滚筒筛是通用筛分机械之一，它具有结构简便、操作简单，更换筛网可在一定范围内获取不同粒度的物料等特点。
它适用不同矿物的分选。
二、技术参数：三、工作原理与结构滚筒筛的基本工作原理是：矿物随筛筒旋转至一定高度，由于重力作用被抛洒坠落，形成筛分。
本滚筒筛为中间无轴式传动，动力端采用轴承支承在机架上，另一端采用托轮支承滚筒筒体。
其机构主要由传动部分、转筒、机架、托轮部分、筛上料料斗、筛下料料斗、防尘装置以及分料器等组成，筛网是钢丝编织网。
筛孔的尺寸用户可根据工艺需要配置。
排料护斗机架、滚筒机架、大底架之间采用螺栓连接，方便运输和安装；设计时考虑到日后的维护和检修，防尘装置采用了两部分的分体设计，此设计应方便了安装。
四、操作步骤1、接通电源开关，使机器空运行十分钟。
2、通过进料口进料，机器处于正常工作状态。
五、安装调试1、本设备由我厂装配调试后成台供应.用户收到设备后,应与供方同时仔细检查,以便发现排出在运输过程中可能产生的不良问题.2、设备安装、调试应注意事项: (1)机器水平偏差要求不大于2毫米/米.(2)设备所有机构不允许搭设其他物品,以免影响设备的强度与刚度. (3)安装完毕后应清除安装工具等,筛筒内外不允许残留异物. (4)设备所有紧固件应紧定牢固可靠,无松动现象,安装、调整妥当,进一步确认后,即可进行空载试车.3、空载调试： (1)无过激不正常异响.(2)连续运转2小时,轴承温升不超过70摄氏度。
(3)确认空载试车无异常后即可进行负载试车。
4、负载试车(1)应先启动设备，运转正常后方可均匀加载，直至满负荷。
(2)设备不得有过激的或显著的冲击声。
(3)设备连续运转8小时，轴承温升不超过70摄氏度。
(4)停车前先停止给料，待筛筒内物料完全排除后方可停车。
(5)符合上述条件即可投入生产使用。
(6)严禁在设备运转时进行调整。
六、设备的润滑与维护1、经常注意，并及时做好设备各部位的润滑工作。
保证机器的正常运转，延长设备的使用寿命。
2、本机采用的润滑脂为钙基润滑脂。
3、本机出厂前各需润滑部位都注满润滑脂。
用户根据具体的使用工况确定润滑周期。
设备本体共设有两处润滑部位，在头尾部的轴承座上。
4、设备润滑应在停车后进行，电机、减速机按其说明书。
5、严禁在设备运转时进行调整。
6、设备的维护(1)设备应有专人看护管理(2)设备的维护与维修必须在停车后进行。
严禁在设备运转时进行维护与维修。
(3)设备管理，维护人员应经常巡视设备的运行情况，例如：各紧固件是否可靠，转动减是否转动灵活。
班后必须清扫设备堵塞机构的污物。
7、设备的维护机器正常运转后方可均匀投料，正常工作情况下，轴承的温升不应超过40摄氏度，最高温升不得超过70摄氏度超过上述温度时应立即停车，并查明原因，及时排除故障。
停车前，应先停止加料，待筛筒内物料完全排出后方可关闭电动机。
五、注意事项1、停机前停止进料，等网上物料出尽后，再切断电源。
2、严禁进料后启动机器，否则由于扭距过大，可能撕裂筛网，影篇三：圆筒筛使用现场操作2为了保证使用现场操作、维修、安装方便、应在设备之间留有一定的空间距离○3试车时，要空转1小时后，温升、噪音均无异常时，方便进行生产。
○4设备要定期检查、维护、万向调节部分要每季度注钙基脂一次，减速机则遵照其生产厂○家的使用说明书进行润滑，其他转动部分半年润滑一次，要经常观察承载力大小和转速高的部位，发现异常及时维护。
5为了有效的减轻负荷，用户要遵守操作程序，即开始生产时，要首先启动本机然后喂料，○停止生产时要首先停止喂料，待筛筒内的物料全部排净后再停本机，以免再行开车时带负荷启动，造成电机电流增加及零部件的损伤。
6本筛为外筛筒细筛网的编码设制了一组用以清刷筛孔的刷子，当发现细筛孔有堵塞现象，○即可将刷子重砣向外调节后刷子附在筛面上，保持细杂的清理效果。
由于设制了刷子清理筛面，即要求确定筛筒的转动方向，出厂时在机身上已标注了筛筒的转动方向箭头，以免损坏刷子，接电时注意转动方向。
7如您选购的本初清圆筛按您的要求必须配带用以消除轻皮杂质的风机，那么在您接电时○一定注意风机的旋转方向不要搞错，以免造成风机无风及电机过热烧毁现象。
8如您选购的是固定安装形式的初清圆筛，出厂时本厂不配备电控箱。
○4、TCQYH型系列，可调角筛筒风选组合初清圆筛外形及安装尺寸详见附图及附表5、可转向牵引移动式初清圆筛的组装和调试1为了便于运输，出厂时已做好标记的主机、行走底盘，各进出料斗分解后装箱或裸体装○车，用户可根据标记组装，旋紧各部位的连接螺栓，在检查没有松动的情况下，再开车运转。
2可转向，牵引移动式初清圆筛因在场地移动性较频繁，出厂时令随机配置了一组由三相○插头为其供电来操作的电控箱，为了保证电机安全，电控箱内由接触器及过热保护器，按钮组成，目前各省市粮食仓储和粮食加工企业场地电源箱内的相线接法都不同，如您在使用本机时，请注意根据本筛所标注的转动方向及风机工作时的旋转方向，调整好电源插座达到线相后再开车工作。
