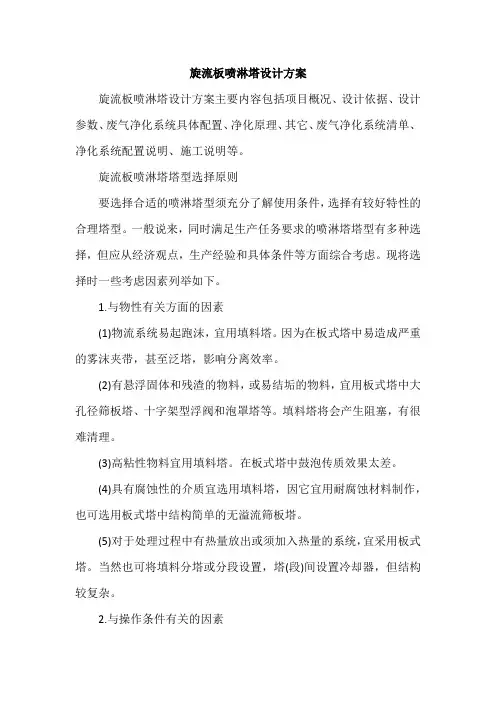

旋流板喷淋塔设计方案
旋流板喷淋塔设计方案旋流板喷淋塔设计方案主要内容包括项目概况、设计依据、设计参数、废气净化系统具体配置、净化原理、其它、废气净化系统清单、净化系统配置说明、施工说明等。
旋流板喷淋塔塔型选择原则要选择合适的喷淋塔型须充分了解使用条件，选择有较好特性的合理塔型。
一般说来，同时满足生产任务要求的喷淋塔塔型有多种选择，但应从经济观点，生产经验和具体条件等方面综合考虑。
现将选择时一些考虑因素列举如下。
1.与物性有关方面的因素(1)物流系统易起跑沫，宜用填料塔。
因为在板式塔中易造成严重的雾沫夹带，甚至泛塔，影响分离效率。
(2)有悬浮固体和残渣的物料，或易结垢的物料，宜用板式塔中大孔径筛板塔、十字架型浮阀和泡罩塔等。
填料塔将会产生阻塞，有很难清理。
(3)高粘性物料宜用填料塔。
在板式塔中鼓泡传质效果太差。
(4)具有腐蚀性的介质宜选用填料塔，因它宜用耐腐蚀材料制作，也可选用板式塔中结构简单的无溢流筛板塔。
(5)对于处理过程中有热量放出或须加入热量的系统，宜采用板式塔。
当然也可将填料分塔或分段设置，塔(段)间设置冷却器，但结构较复杂。
2.与操作条件有关的因素(1)传质速率有气相控制，宜采用填料塔，因在填料塔中气相在湍动，液相分散为膜状流动。
如传质速率由液相控制，宜用板式塔，因为在板式塔中液相在湍动，气相分散为气泡。
(2)当处理系统的液气比L/V小时，宜用板式塔。
(3)操作弹性要求较大时，宜采用浮阀塔、泡罩塔等。
填料塔和无溢流筛板塔的弹性较小。
(4)对伴有化学反应(特别是当此反应并不太迅速时)的吸收过程，采用板式塔较有利，因液体在板式塔中的停留时间长，反应比较容易控制，有利于吸收过程。
(5)气相处理量大的系统宜采用板式塔，小则填料塔适宜。
因大塔板式塔价廉，小塔则填料塔便宜，一般塔径小于φ800mm宜采用填料塔。
以下为旋流板喷淋塔设计时的一些要点考虑，主要包括1空塔流速空心喷淋除尘器的气流速度越小对吸收效率越有利，一般为1.0~1.5m/s。
喷淋塔的设计以及设备原理
喷淋塔的设计以及控制原理和设备分析目录1 简介 (10)前言 ...................................................................................................................... 1 0 版权申明 .. (10)注意操作 (10)指导和培训救助 (11)样本训练主题 (12)确认命令 (13)2 安全 (14)概括 (14)使用 (14)节余风险 (15)重点符号 (16)操作人员的安全指导 (17)保护养护和故障清除的安全指导 (18)特别危险的说明 (20)防雷 (20)防电 (20)易燃易爆物品 (20)溶剂，油，油脂和其余化学物质 (20)噪音 (21)3 喷淋塔的功能描绘 (22)喷淋塔的构造 (22)喷淋塔的功能 (24)1-30-T-01Q 的淬火阶段 /清洗阶段 1 (24)1-30-T-01Q 的吸附阶段 /清洗阶段 2 (25)1-30F-03 气溶胶分别器的功能 (25)保护装置的说明 (26)在现场实行的保护指导目标 (27)电气控制 (27)设计资料，技术资料 (28)设计数据 (28)喷淋塔的技术数据1-30-t-01q / 1-30-t-01a / 1-30-f-03 (28)淘洗容器的技术数据1-30-s-32 (30)1-30-p-19 和 1-30-p-20 （淬火阶段的冲刷水供应） (31)1-30-p-21 和 1-30-p-22 （汲取阶段的冲刷水供应） (32)热互换器1-30-e-20（淬火阶段） (33)热互换器1-30-e-21（汲取阶段） (34)3.6 喷淋塔的标致和迹象 (34)4 控制 /调理 (36)4.1 丈量点 (36)4.1.1 1-30-T-01Q 淬火阶段丈量点的洗水电路 (40)4.1.2 1-30-T-01A汲取阶段丈量点的洗水电路 (40)4.1.3 淡水供应丈量点 (43)4.1.4 气体丈量点 (44)4.2 气动阀配件 (49)4.3 在自动模式下的喷淋塔 (50)4.3.1 公布标准 (50)4.3.2 报警克制 (51)4.3.3 调理器 (51)4.3.4 启动次序 (51)4.4 关机程序 (53)4.4.1 公布标准 (53)4.4.2 封闭次序 (53)4.5 锁定 ............................................................................................................................................................................................ .... .. (53)4.6 运转故障 (54)5 操作 (56)5.1 操作人员资格 (56)5.2 启动 (56)5.2.1 启动检查 (56)1-30-T-01Q冷却阶段液位的报警开关点设置 (57)5.2.3 1-30-P-19 ，1-30-P-20，1-30-P-21 的启动和 1-30-P-22 的流量设置 (58)5.3 操作系统 (61)5.3.1 自动模式下废气净化系统的停止和启动 (61)5.3.2 监测运转状态/故障清除 (62)5.3.3 1-30-F-20 过滤网的拿出和冲洗 (67)5.4 喷淋塔停止时的保护举措 (70)6 保护 (71)6.1 简介 (71)6.2 福尔斯企业对绝缘原件的维修 (72)6.3 泵进口管路污物的清理 (72)6.4 设备及容器内部冲洗 (74)6.5 润滑 (75)6.5.1 循环泵 30-P-20，30-P-21 和 30-P-32 (75)6.6 查验和维修计划 (75)7 办理 /回收 .. (78)7.1 环境保护 (78)7.2 油污和含油污物品的隔绝 (78)7.3 报废 (78)8 附录 (79)文件 1描绘备注欧盟注册成立 1 内部填补床 2 —包装—水散布—除雾器—喷嘴数据表， 491 型急冷区喷嘴数据表， 490 型除雾器冲洗喷嘴目录在实心锥形喷嘴清单和图纸3 电枢列表电气花费者名单丈量设备清单P +身份证号总部署图零件号：种类阀门—手动调理器阀制造商的设备种类Ball Valve Manufacturer技术信息操作和安装手册止回阀制造商的设备型锆技术信息操作和安装手册过滤器制造商的设备种类技术信息操作和安装手册隔阂阀制造商宝石ü型 675技术信息操作和安装手册视镜流量指示器制造商最大üller 型 FDE Max Mü ller Type FDE 技术信息查考证书—电磁阀电磁阀制造商的设备种类memg2s技术信息操作和安装手册—双室过滤器双室过滤器制造商GEFA 型 OW Mark III技术信息技术文件—膨胀节膨胀克制造商elaflex 型 erv-r数据表安装指导操作提示备注4文件 2 种类丈量仪器—依据丈量设备清单流量计制造商科隆型va40 为 tag-nos.技术信息手册—依据丈量设备的清单流量仪表制造商-科隆 - M40 型 h250 tag-nos.技术信息手册—依据丈量设备清单压力表制造商WIKA型233.50 tag-nos 技术信息操作说明—温度丈量为制造商WIKA 型 tag-no. 1-89-tt-3231 技术信息操作说明—温度丈量为制造商E + H 型 tag-no. 1-30-tt-3121 和 1-30-tt-3281 技术信息说明：1-30-F-02 双腔过滤器PI3191 和 PI3192 的压差，察看电枢寄存器 4水循环泵被命名为1-30-P-19, 1-30-P-20, 1-30-P-21 and1-30-P-22—径向亲密耦合泵制造商KSB 型 etachrom BC数据表泵系列小册子安装和操作手册5 6文件 2种类加热器被命名为1-30-E-20 和 1-30-E-21—板式换热器制造商为Tranter 型号 superchanger GCD 数据表 1-30-e-20数据表 1-30-e-21安装和操作手册测试证书和EC 申明 1-30-e-20测试证书和EC 申明 1-30-e-21垫片—数据表聚四氟乙烯平垫圈—数据表聚四氟乙烯平垫条质量文件备注7891.概括1.1 简介本操作手册包含润滑的重要提示对于烟气除尘器的安全运转。
常州某喷淋塔方案(共18页)
常州某纺织品有限公司(yǒu xiàn ɡōnɡ sī)粉尘处理(chǔlǐ)工程设计方案目录1.概述(ɡài shù) (3)1.1背景(bèijǐng)概述 (3)1.2设计(shèjì)依据 (4)2.废气(fèiqì)净化塔介绍 (4)2.1废气净化塔的工艺原理 (4)2.2废气净化塔的特点 (5)3.系统工艺 (6)3.1工艺说明 (6)3.2集气罩 (6)3.2.1集气罩的集气原理 (6)3.2.2集气罩的基本类型 (6)3.2.3集气罩的设计注意事项 (6)3.3管道设计 (7)3.3.1管道布置原则 (7)3.3.2管道风速选择 (7)3.4风机 (8)3.4.1风机的组成 (8)3.4.2风机的性能参数 (8)3.5工艺流程 (8)4.方案设计 (8)4.1设计参数 (8)4.2管道设计 (9)4.3废气处理塔设计 (9)4.3.1喷淋塔内径设计 (9)4.3.2喷淋塔高度设计 (10)4.4风机设计 (12)4.4.1风机排风量设计 (12)4.4.2风机选型 (12)4.4.3烟气换热器的选型 (12)5.注意事项 (13)5.1安装注意事项 (13)5.1.1喷淋塔安装注意事项 (13)5.1.2风机安装事项 (14)5.2安全注意事项 (14)5.2.1安全方案 (14)5.2.2工艺安全设计方面 (15)5.2.3消防设施 (15)5.2.4管道防腐 (15)5.2.5管道防爆 (15)5.2.6设备防腐 (16)6.电气设计和自动控制 (16)6.1设计依据 (16)6.2工程(gōngchéng)范围 (16)6.3供电(ɡònɡ diàn)方式 (16)6.4控制(kòngzhì)与保护 (17)6.5防雷与接地(jiēdì) (17)7.维护或检修 (17)8.售后服务 (17)8.1现场服务 (17)8.2售后服务 (18)1.概述1.1背景概述常州某纺织品有限公司位于常州新北区春江镇，北临长江、南接沪宁高速、西靠常州机场，处于中国经济发展最活跃地区。
防喷淋系统课程设计
防喷淋系统课程设计一、课程目标知识目标：1. 学生能够理解防喷淋系统的基本构成、工作原理及其在工程中的应用。
2. 学生能够掌握防喷淋系统相关的主要部件名称、功能及其相互关系。
3. 学生能够描述防喷淋系统的设计原则和安装要求。
技能目标：1. 学生能够分析防喷淋系统的设计图，并进行简单的系统设计。
2. 学生能够运用相关工具和设备，进行防喷淋系统的安装和调试。
3. 学生能够运用所学知识解决防喷淋系统在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生关注安全、预防为主的安全意识，增强对防喷淋系统的重视。
2. 培养学生严谨、细心的学习态度，提高对工程技术的兴趣和热情。
3. 培养学生的团队协作意识，学会在工程实践中与他人沟通、合作。
分析课程性质、学生特点和教学要求：本课程为工程技术类课程，旨在让学生了解和掌握防喷淋系统的相关知识。
考虑到学生所在年级的特点，课程内容以实用性和操作性为主，注重培养学生的实践能力和安全意识。
在教学过程中，教师应关注学生的个体差异，提供丰富的实践机会，引导学生通过自主学习、合作探究等方式达成课程目标。
将目标分解为具体的学习成果：1. 学生能够独立完成防喷淋系统的设计图分析。
2. 学生能够通过小组合作，完成防喷淋系统的安装和调试。
3. 学生能够针对实际工程案例，提出防喷淋系统改进和优化的建议。
二、教学内容根据课程目标，教学内容分为以下三个部分：第一部分：防喷淋系统基本知识1. 防喷淋系统的定义、作用及其在工程中的应用。
2. 防喷淋系统的基本构成、工作原理。
3. 防喷淋系统的主要部件及其功能。
第二部分：防喷淋系统设计及安装1. 防喷淋系统的设计原则、安装要求。
2. 防喷淋系统设计图的识别与分析。
3. 防喷淋系统的安装、调试方法及注意事项。
第三部分：防喷淋系统实际应用案例分析1. 分析典型防喷淋系统应用案例，了解其在不同工程领域的应用。
2. 针对案例中存在的问题，提出改进和优化方案。
喷淋塔的设计方案以及设备原理.doc
喷淋塔的设计以及控制原理和设备分析目录1 简介 ............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 0引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 0版权声. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 0 注意操. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 0 指导和培训援. . . . . . . . . . . . . . . . . . . . 1 1 样本训练主. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 确认命. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 2 安. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4概. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4使. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4 剩余风. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5关键符号.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 6操作人员的安全指导................................................................................ ........ ..... .. . 1 7维护保养和故障排除的安全指导.............................................................................. 1 8特别危险的说明.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . 2 0防雷.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 0防电.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 0易燃易爆物品.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 0溶剂，油，油脂和其他化学物质.............................................................................. . . . 2 0噪音.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 2 13 喷淋塔的功能描述 .............................................................................. ............. 2 2喷淋塔的结构.............................................................................. . . . . . . . . . . . . . . . . . . . . . 2 2喷淋塔的功能.............................................................................. . . . . . . . . . . . . . . . . . . . . . 2 4 1 - 3 0 - T - 0 1 Q 的淬火阶段 / 洗涤阶段1 (24)1 - 3 0 - T - 0 1 Q 的吸附阶段 / 洗涤阶段2 (25)1 - 3 0 F- 0 3 气溶胶分离器的功能.............................................................................. . . . . . . . . 2 5保护装置的说明.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 6在现场实施的保护指导方针....................................................................................... ....... . . 2 7电气控制.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 7设计资料，技术资料.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 8设计数据.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 8喷淋塔的技术数据 1 - 3 0 - t - 0 1 q/ 1 - 3 0 - t - 0 1 a /1 - 3 0 - f - 0 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 8淘洗容器的技术数据1-30-s-32 ...................................................................... . . . . . . . . 3 0 1 - 3 0 - p - 1 9 和 1 - 3 0 - p - 2 0 （淬火阶段的冲洗水供给） ..................................................... 3 1 1 - 3 0 - p - 2 1 和 1 - 3 0 - p - 2 2 （吸收阶段的冲洗水供给） ..................................................... 3 2热交换器1 - 3 0 - e - 2 0 （淬火阶段）............................................................................ . . . . . . . . . . 3 3 热交换器1 - 3 0 - e - 2 1 （吸收阶段）............................................................................ . . . . . . . . . . 3 4 喷淋塔的标致和迹象.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . 3 4 4 控制/ 调节 ............................................................................. ....................................................... 3 6 测量点............................................................................. ......................................................... 3 61 - 3 0 - T - 0 1 Q 淬火阶段测量点的洗水电路⋯⋯ ⋯ ⋯ ⋯.................................................. 4 01 - 3 0 - T - 0 1 A 吸收阶段测量点的洗水电路 (40)淡水供应测量点........................ ............................... ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 3 气体测量点........................ ............................... ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 4气动阀配件...................... ................................. ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 9在自动模式下的喷淋塔 ......... ................................................................... .. (50)发布标准....................... ................................ ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 0报警抑制....................... ................................ ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1调节器....................... ................................ .................... ...................................................... 5 1 启动顺序................. ...................................... ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1关机程序 ......................... .............................. .................... (53)发布标准........................... ............................ ..................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 3关闭顺序........................ .............................. ...................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 3锁定............................ ...........................⋯⋯⋯. . . . . . . .. . . . . . . . . . . . . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. . . . . . . 5 3运行故障............................ ................................................ ................................................... 5 4 5 操作 ........................... ................................................. . (56)操作人员资格........................... .................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 6启动........................... ................................................. .......................................................... 5 6 启动检查.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 61 - 3 0 - T - 0 1 Q 冷却阶段液位的报警开关点设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 7 1 - 3 0 - P - 19 ， 1 - 3 0 - P - 2 0 ， 1 - 3 0 - P - 2 1 的启动和 1 - 3 0 - P- 2 2 的流量设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 8 操作系统.............................................................................. . . . .. . .. . . .. . .. . . . .. . .. . . .. . .. . . . .. . .. . . .. . .. . . . .. 6 1 自动模式下废气净化系统的停止和启61动 ...................................................................监测运行状态/ 故障排除.............................................................................. . . . . . .. . . . . . . . . . . . . . 6 21 - 30 - F -2 0 过滤网的取出和清洗.............................................................................. . . . . . . . . 6 7 喷淋塔停止时的保护措施............................................................................... ...... ... .. . 7 0 6 维护 ............................................................................. (71)简........................ 介................................................................................................................. 7 1 福尔斯公司对绝缘原件的维修............................................................................... ........ ... ... . 7 2 泵入口管路污物的清........................ 理..................................................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2 设备及容器内部清........................ 洗..................................................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 4润........................ 滑................................................................................................................. 7 5 循环泵3 0 - P -2 0 ， 3 0 - P - 2 1 和30-P-32......................................................................... . . . . . . . . . . 7 5 检验和维修计........................ 划..................................................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 57 处理/ 回收.. .................................................... ..................... ......................................................... 7 8 环境保护.................................................... ........................ ..................................................... 7 8 油污和含油污物品的隔离.............................................................................. . . . . . . . . . . . . . . . . . . . . . . . 7 8报废.................................................... ........................ ............................................................ 7 8 8 附录 ......................................................................................... . (79)文件 1描述备注欧盟注册成立 1 内部填充床 2 —包装—水分布—除雾器—喷嘴数据表， 491 型急冷区喷嘴数据表， 490 型除雾器清洗喷嘴目录在实心锥形喷嘴清单和图纸 3 电枢列表电气消费者名单测量设备清单P+ 身份证号总布置图零件号：种类备注阀门 4—手动调节器阀制造商的设备类型Ball Valve Manufacturer技术信息操作和安装手册止回阀制造商的设备型锆技术信息操作和安装手册过滤器制造商的设备类型技术信息操作和安装手册隔膜阀制造商宝石ü型 675技术信息操作和安装手册视镜流量指示器制造商最大üller 型 FDE Max Müller Type FDE技术信息检验证书—电磁阀电磁阀制造商的设备类型memg2s技术信息操作和安装手册—双室过滤器双室过滤器制造商GEFA型 OW Mark III技术信息技术文件—膨胀节膨胀节制造商elaflex型erv-r数据表安装指导操作提示文件 2种类测量仪器 5 —根据测量设备清单流量计制造商科隆型va40 为 tag-nos.技术信息手册—根据测量设备的清单流量仪表制造商- 科隆 - M40 型 h250 tag-nos.技术信息手册—根据测量设备清单压力表制造商WIKA型 tag-nos技术信息操作说明—温度测量为制造商WIKA型 tag-no. 1-89-tt-3231技术信息操作说明—温度测量为制造商 E + H 型 tag-no. 1-30-tt-3121 和 1-30-tt-3281技术信息注释：1-30-F-02双腔过滤器PI3191 和 PI3192 的压差，观察电枢寄存器 4水循环泵 6 被命名为1-30-P-19, 1-30-P-20, 1-30-P-21 and1-30-P-22—径向密切耦合泵制造商KSB型 etachrom BC数据表泵系列小册子安装和操作手册文件 2种类备注加热器被命名为 1-30-E-20 和 1-30-E-21 7—板式换热器制造商为Tranter型号superchanger GCD数据表 1-30-e-20数据表 1-30-e-21安装和操作手册测试证书和EC声明 1-30-e-20测试证书和EC声明 1-30-e-21垫片8—数据表聚四氟乙烯平垫圈—数据表聚四氟乙烯平垫条质量文件91.概述简介本操作手册包含润滑的重要提示对于烟气除尘器的安全运行。
喷淋塔设计计算表讲课教案
1、流量Q(m3/h)150002、流量Q(m3/s)4.1666666673、流速（m/s)18>84、管径（m)0.481125224圆管0.54302935、液气比（L/m3)32~36、用水量（m3/h)457、用水量（m3/s)0.012540分钟水量22.58、水管流速(m/s)260分钟水量459、水管管径（mm)0.0892*******、空塔流速（m/s)20.1~211、塔径（m)1.62867504塔截面积2.08227717212、停留时间（s)22~313、塔高414、除尘效率015、压力损失8000.1~0.5KPa 16、通风机分压效率0.70.5～0.71直联0.98联轴器0.95三角皮带1.22～5KW 1.3〉5KW 1.3引风机19、风机功率Ne6.516290727a 、沿程压力损失计11、流量Q(m3/h)2400空气密度ρ1.22、流量Q(m3/s)0.666666667管道直径D0.2264554073、流速（m/s)13>8管内风速v134、管径（m)0.226455407直管段长度L10阻力损失：ΔPl447.7702759沿程压力损失合计b、局部阻力损失计算局部阻力损失系数ζ1查局部系数表局部阻力ΔPm 101.4系统压力损失计算喷淋塔计算公式通风机17、风机联动方式18、电动机备用系数局部阻力损失合计喷淋塔压力损失：活性炭塔压力损失设备管道压力损失总压力损失：0 19、风机功率Ne0压力损失（Pa)除尘效率（%）〉90粒径大于10微米分割粒径（微米)3除尘效率（%）。
喷淋塔湍球塔填料塔喷射鼓泡塔旋流板式塔课程设计
喷淋塔湍球塔填料塔喷射鼓泡塔旋流板式塔课程设计旋流板喷淋塔塔型选择原则要选择合适的喷淋塔型须充分了解使用条件，选择有较好特性的合理塔型。
一般说来，同时满足生产任务要求的喷淋塔塔型有多种选择，但应从经济观点，生产经验和具体条件等方面综合考虑。
现将选择时一些考虑因素列举如下。
1.与物性有关方面的因素（1）物流系统易起跑沫，宜用填料塔。
因为在板式塔中易造成严重的雾沫夹带，甚至泛塔，影响分离效率。
（2）有悬浮固体和残渣的物料，或易结垢的物料，宜用板式塔中大孔径筛板塔、十字架型浮阀和泡罩塔等。
填料塔将会产生阻塞，有很难清理。
（3）高粘性物料宜用填料塔。
在板式塔中鼓泡传质效果太差。
（4）具有腐蚀性的介质宜选用填料塔，因它宜用耐腐蚀材料制作，也可选用板式塔中结构简单的无溢流筛板塔。
（5）对于处理过程中有热量放出或须加入热量的系统，宜采用板式塔。
当然也可将填料分塔或分段设置，塔（段）间设置冷却器，但结构较复杂。
2.与操作条件有关的因素（1）传质速率有气相控制，宜采用填料塔，因在填料塔中气相在湍动，液相分散为膜状流动。
如传质速率由液相控制，宜用板式塔，因为在板式塔中液相在满动，气相分散为气泡。
（2）当处理系统的液气比L/V小时，宜用板式塔。
（3）操作弹性要求较大时，宜采用浮阀塔、泡罩塔等。
填料塔和无溢流筛板塔的弹性较小。
（4）对伴有化学反应（特别是当此反应并不太迅速时）的吸收过程，采用板式塔较有利，因液体在板式塔中的停留时间长，反应比较容易采用板式塔较有利，因液体在板式塔中的停留时间长，反应比较容易控制，有利于吸收过程。
（5）气相处理量大的系统宜采用板式塔，小则填料塔适宜。
因大塔板式塔价廉，小塔则填料塔便宜，一般塔径小于中800mm宜采用填料塔。
喷雾干燥塔控制系统设计PLC总课程设计报告.doc
目录一、课程设计目的和任务 (2)设计目的 (2)二、控制对象喷雾干燥塔的分析 (2)喷雾干燥塔背景描述 (2)喷雾干燥塔工艺流程简介 (3)燃烧系统 (3)干燥系统 (4)投料系统 (4)除尘系统 (4)三、控制系统的硬件设计 (5)喷雾干燥塔控制功能描述 (5)控制网络拓扑图 (6)控制系统的 I/O清单 (6)PLC 的选型报告 (8)PLC 的 I/O 端子接线图 (10)四、控制系统的软件设计 (10)软件说明书 (10)控制系统软件程序 (13)五、控制系统流程图 (15)燃烧系统流程图 (15)投料系统流程图 (17)燃烧系统流程图 (19)除尘系统流程图 (20)六、控制系统调试报告 (21)系统准备阶段 (21)点火启动过程 (21)投料系统进入工作过程 (21)除尘系统进入工作 (21)手自切换系统 (21)安全保护系统 (21)报警系统 (21)真实调试结果 (21)七、心得体会 (22)一、课程设计目的和任务设计目的PLC课程设计 A 教学的主要任务是在学生修完《可编程序控制器 A 》理论课程后，进行的实践教学。
通过课程设计既能验证所学的基本理论知识，同时也可以培养学生的基本操作技能与设计能力，使课堂上所学理论知识得以在实践中运用，做到“学以致用”的教学目标。
主要做到以下几点：1）掌握可编程序控制器在本专业上具体应用的设计过程和实现方法；2）加深对可编程序控制器原理、应用、编程的进一步理解；3）结合对有关顺序控制系统和保护控制系统的可编程序控制器的实现过程加深对 PLC 控制系统的理解与掌握；4）拓展可编程序控制器及其在相关行业中应用的相关知识。
设计任务本次设计的主要任务是在研究喷雾干燥塔系统的工艺流程的基础上，基于M340 PLC 对喷雾干燥塔控制系统硬件设计，编写喷雾干燥塔控制系统下位机软件，并对控制系统进行调试。
本课程设计为后续实践课程《计算机控制系统课程设计》的下位机部分，并与《计算机控制系统课程设计》的上位机程序设计组成一套完整的计算机控制系统实践环节体系。
喷淋塔设计计算工具讲课讲稿
1、流量Q(m3/h)150002、流量Q(m3/s)4.1666666673、流速（m/s)18>84、管径（m)0.481125224圆管0.54302935、液气比（L/m3)32~36、用水量（m3/h)457、用水量（m3/s)0.012540分钟水量22.58、水管流速(m/s)260分钟水量459、水管管径（mm)0.0892*******、空塔流速（m/s)20.1~211、塔径（m)1.62867504塔截面积2.08227717212、停留时间（s)22~313、塔高414、除尘效率015、压力损失8000.1~0.5KPa 16、通风机分压效率0.70.5～0.71直联0.98联轴器0.95三角皮带1.22～5KW 1.3〉5KW 1.3引风机19、风机功率Ne6.516290727a 、沿程压力损失计11、流量Q(m3/h)2400空气密度ρ1.22、流量Q(m3/s)0.666666667管道直径D0.2264554073、流速（m/s)13>8管内风速v134、管径（m)0.226455407直管段长度L10阻力损失：ΔPl447.7702759沿程压力损失合计b、局部阻力损失计算局部阻力损失系数ζ1查局部系数表局部阻力ΔPm 101.417、风机联动方式18、电动机备用系数通风机系统压力损失计算喷淋塔计算工具局部阻力损失合计喷淋塔压力损失：活性炭塔压力损失设备管道压力损失总压力损失：0 19、风机功率Ne0压力损失（Pa)除尘效率（%）〉90粒径大于10微米分割粒径（微米)3除尘效率（%）。
实用文库汇编之喷淋塔的设计以及设备原理
*实用文库汇编之喷*淋塔的设计以及控制原理和设备分析目录1 简介 (10)1.1引言 (10)1.2版权声明 (10)1.3 注意操作 (10)1.4 指导和培训援助 (11)1.5样本训练主题 (12)1.6 确认命令 (13)2 安全 (14)2.1概述 (14)2.2使用 (14)2.3剩余风险 (15)2.4关键符号 (16)2.5操作人员的安全指导 (17)2.6维护保养和故障排除的安全指导 (18)2.7特别危险的说明 (20)2.7.1防雷 (20)2.7.2防电 (20)2.8易燃易爆物品 (20)2.9溶剂，油，油脂和其他化学物质 (20)2.10噪音 (21)3喷淋塔的功能描述 (22)3.1喷淋塔的结构 (22)3.2喷淋塔的功能 (24)3.2.1 1-30-T-01Q的淬火阶段/洗涤阶段1 (24)3.2.2 1-30-T-01Q的吸附阶段/洗涤阶段2 (25)3.2.31-30F-03气溶胶分离器的功能 (25)3.3保护装置的说明 (26)3.4 在现场实施的保护指导方针 (27)3.4.1电气控制 (27)3.5设计资料，技术资料 (28)3.5.1设计数据 (28)3.5.2喷淋塔的技术数据1-30-t-01q / 1-30-t-01a / 1-30-f-03 (28)3.5.3淘洗容器的技术数据1-30-s-32 (30)3.5.4 1-30-p-19和1-30-p-20（淬火阶段的冲洗水供给） (31)3.5.5 1-30-p-21和1-30-p-22（吸收阶段的冲洗水供给） (32)3.5.6热交换器1-30-e-20（淬火阶段） (33)3.5.7热交换器1-30-e-21（吸收阶段） (34)3.6喷淋塔的标致和迹象 (34)4 控制/调节 (36)4.1测量点 (36)4.1.1 1-30-T-01Q淬火阶段测量点的洗水电路 (40)4.1.2 1-30-T-01A吸收阶段测量点的洗水电路 (40)4.1.3淡水供应测量点........................ ............................... . (43)4.1.4气体测量点........................ ............................... (44)4.2气动阀配件...................... ................................. . (49)4.3在自动模式下的喷淋塔......... (50)4.3.1发布标准....................... ................................ . (50)4.3.2报警抑制....................... ................................ . (51)4.3.3调节器....................... ................................ .. (51)4.3.4启动顺序................. ...................................... . (51)4.4关机程序......................... .............................. .. (53)4.4.1发布标准........................... ............................ .. (53)4.4.2关闭顺序........................ .............................. . (53)4.5锁定............................ ........................... . (53)4.6运行故障............................ .......................................................................... . (54)5 操作........................... .. (56)5.1操作人员资格........................... (56)5.2启动........................... .. (56)5.2.1启动检查 (56)5.2.2 1-30-T-01Q冷却阶段液位的报警开关点设置 (57)5.2.31-30-P-19，1-30-P-20，1-30-P-21的启动和1-30-P-22的流量设置 (58)5.3操作系统 (61)5.3.1自动模式下废气净化系统的停止和启动 (61)5.3.2监测运行状态/故障排除 (62)5.3.3 1-30-F-20过滤网的取出和清洗 (67)5.4喷淋塔停止时的保护措施 (70)6 维护 (71)6.1简介.................................................... . (71)6.2福尔斯公司对绝缘原件的维修 (72)6.3泵入口管路污物的清理.................................................... .. (72)6.4设备及容器内部清洗.................................................... (74)6.5润滑.................................................... . (75)6.5.1循环泵30-P-20，30-P-21和30-P-32 (75)6.6检验和维修计划.................................................... .. (75)7处理/回收.. .................................................... (78)7.1环境保护.................................................... .. (78)7.2 油污和含油污物品的隔离 (78)7.3 报废.................................................... (78)8 附录......................................................................................... . (79)文件1文件2文件21.概述1.1 简介本操作手册包含润滑的重要提示对于烟气除尘器的安全运行。
喷淋塔课程设计方案
大气污染控制工程课程设计2012年6月目录一课程设计任务书 (3)1设计任务与目的32设计内容和步骤3二石灰石/石膏施法烟气脱硫的主要影响因素41吸收机理42传质速率方程和吸收系数5三湿法钙基烟气脱硫工艺介绍61 工艺原理62 主要化学反应73 工艺特点74 工艺系统构成7（1）石灰石浆液制备系统8（2）烟气系统 (8)（3）吸收系统 (8)（4）石膏脱水系统 (8)（5）公用系统 (9)（6）浆液排放系统 (9)四工艺设计计算 (9)1 主要标准和规范92 物料计算103 吸收塔设计计算11（1）喷淋塔内径设计 (12)（2）喷淋塔塔高设计 (13)（3）除雾器区设计 (13)（4）再循环系统设计 (15)4配套设施设计计算16（1）增压风机的选型 (16)（2）烟气换热器的选型 (16)（3）浆液循环泵的选型 (16)（3）氧化风机的选型 (17)（5）氧化吸收池搅拌机的选型 (17)（6）石灰石浆液制备系统 (18)五脱硫产物的处置和综合利用191脱硫产物的化学成分192脱硫产物的填埋处理203脱硫石膏的综合利用20六平面图设计211 一般规定212 总平面布置223 交通运输224 管线布置23七课程设计心得体会 (23)八致谢23九参考文献 (24)一课程设计任务书1设计任务与目的任务：完成某电厂湿法钙基烟气脱硫工艺流程中吸收塔设计。
目的：通过该设计，使学生能够综合运用课堂上学过的理论知识和专业知识。
以巩固和深化课程内容；熟悉使用规范、设计手册和查阅参考资料，培养学生分析问题、解决问题和独立工作的能力；进一步提高学生计算、绘图和编写说明书的基本技能。
2设计内容和步骤某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。
根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1011.0hPa累年最高气压：1038.9hPa累年最低气压：986.6hPa累年平均气温：17.6℃极端最高气温：40.9℃极端最低气温：-9.9℃厂址处全年北(N)风出现频率为20.0%，西北(NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。
除氨喷淋塔课程设计
除氨喷淋塔课程设计一、课程目标知识目标：1. 让学生掌握除氨喷淋塔的基本原理和结构，理解其在工业环保中的应用。
2. 使学生了解除氨喷淋塔的运行流程，掌握主要操作步骤及注意事项。
3. 帮助学生掌握与除氨喷淋塔相关的化学知识，如氨气的性质、大气污染治理等。
技能目标：1. 培养学生运用所学知识分析、解决实际问题的能力，如针对特定场景设计除氨喷淋塔的方案。
2. 提高学生的实验操作技能，能够独立完成除氨喷淋塔的搭建和运行。
3. 培养学生进行团队合作、沟通交流的能力，以便在项目实施过程中相互协作。
情感态度价值观目标：1. 培养学生对环保事业的热爱，增强社会责任感，树立保护环境的意识。
2. 激发学生对科学技术的兴趣，鼓励他们勇于创新，探索新知识。
3. 培养学生严谨、务实的科学态度，养成勤奋学习、积极实践的良好习惯。
本课程针对高年级学生，结合学科特点，注重理论知识与实践操作的结合，旨在提高学生的专业知识水平、操作技能和环保意识。
课程目标具体、可衡量，为学生和教师在教学过程中提供明确的指导，确保教学效果。
二、教学内容1. 基本原理与结构- 氨气性质及其危害- 除氨喷淋塔工作原理- 喷淋塔的结构与功能2. 运行流程与操作- 除氨喷淋塔的运行流程- 主要操作步骤及注意事项- 常见故障分析与处理方法3. 实践操作与技能培养- 除氨喷淋塔的搭建与调试- 实验操作步骤及安全规范- 数据收集与分析方法4. 环保意识与科技创新- 环保法规与政策- 环保技术在工业领域的应用- 科技创新在除氨喷淋塔发展中的作用教学内容依据课程目标进行选择和组织，确保科学性和系统性。
本章节将按照以上大纲进行教学，结合教材相关章节，如《大气污染治理技术》中的“氨气处理技术”章节，使学生在掌握理论知识的基础上，提高实践操作能力。
教学内容安排和进度将根据学生实际情况进行调整，确保教学质量。
三、教学方法本章节将采用多样化的教学方法，以激发学生学习兴趣和主动性，提高教学效果。
喷淋式吸收塔塔塔内流场模拟及优化毕业设计
喷淋式吸收塔塔塔内流场模拟及优化毕业设计目录摘要.............................................................................................. 错误！未定义书签。
Abstract ........................................................................................ 错误！未定义书签。
1 绪论 (1)1.1 脱硫技术概述 (2)1.1.1 燃烧前脱硫 (2)1.1.2 燃烧中脱硫 (3)1.1.3 燃烧后脱硫 (3)1.2 课题研究背景 (3)1.3 本文主要研究内容 (5)2 常见的湿法脱硫技术介绍 (6)2.1石灰/石灰石一石膏法 (6)2.1.1反应原理 (6)2.1.2工艺流程及核心设备 (6)2.2湿式氨法 (7)2.2.1反应原理 (7)2.2.2吸收过程 (8)2.2.3中间产品处理 (8)2.2.4副产品的利用 (8)2.3喷淋式脱硫塔 (8)3 脱硫塔内部烟气流场的数学模型 (10)3.1 基本假设 (10)3.2 湍流时均NS控制方程 (10)3.3 k－ε模型方程 (10)4 喷淋塔内流场的数值模拟 (12)4.1 FLUENT软件及其应用简介 (12)4.2 物理原型及计算参数 (15)4.2.1 物理原型 (15)4.2.2 基本参数 (15)4.2.3 边界条件 (16)4.3 喷淋塔的网格划分 (16)4.3.1 基本假设 (16)4.3.2 网格划分 (17)5 关于流场的模拟计算及分析 (20)5.1 各个入口角度下的模拟结果 (20)5.1.1 入口角度为14°时的模拟结果 (20)5.1.2 入口角度为16°时的模拟结果 (22)5.1.3 入口角度为18°时的模拟结果 (24)5.1.4 入口角度为20°时的模拟结果 (26)5.2 喷淋塔内的流场总观视图及残差收敛图 (28)5.3 模拟结果分析 (29)5.3.1 关于最佳入口角度的分析 (29)5.3.2 关于喷嘴分布的分析 (30)6 结论 (31)参考文献 (32)致谢 (34)1 绪论SO2是当今人类面临的主要大气污染物之一，其污染源分为两大类：天然污染源和人为污染源。
毕业设计 烟道气除尘 喷淋塔
封面自己加吧目录一. NHD 脱硫法的技术机理 (2)1.1 NHD 的理化特性 (2)1.2 NHD脱硫以及再生的机理 (3)二. NHD脱硫装置设计 (3)2.1 NHD脱硫工艺流程 (3)2.2 脱硫塔设计 (4)2.2.1 筒体设计 (5)2.2.2 喷淋塔封头的设计 (6)2.2.3法兰盘的选择 (7)三.液流参数确定及泵的选取 (8)3.1进液管 (8)3.2 排液管 (8)3.3 进液泵与排液泵的选择 (9)3.4 法兰所用螺栓的选择及校核 (9)3.5 喷淋塔支座 (10)3.5.1 支座的选择 (10)四. 结论 (10)五. 结束语 (11)热电厂烟道气中的SO2和CO2脱除回收设计摘要:随着全球变暖、臭氧减少和酸雨三个污染议题日益受到重视，人们环保研究开发意识的增强，环保研究也日益兴旺。
而我国煤炭资源丰富，所以产生了很多的火电厂。
火力发电是依靠煤炭的燃烧来产生热能从而转变成动能推动发电机，再将动能转化成电能。
但是由于在现有条件下，煤炭不能充分燃烧，许多电厂一方面为了节约资金，另一方面由于技术的不成熟，没有完全燃烧的烟道气经过简单的过滤或者没有进行任何处理就排入大气，因而造成了很大的污染。
造成酸雨，光化学烟雾等危害，如果长期吸入这种空气会造成肺气肿，呼吸道感染等疾病。
因此，降低粉尘的含量，减少粉尘对大气的污染，治理酸雨，控制二氧化硫、二氧化碳的排放成为环保的首要问题。
控制二氧化硫和二氧化碳的排放、治理酸雨以及控制温室效应是火电厂环保工作的中心任务之一。
火电厂烟道气中二氧化硫和二氧化碳的处理和利用, 可带给我们巨大的益处。
主要论述了NHD( 聚二醇二甲醚) 的特性、及利用它对火电厂烟道气中二氧化硫进行脱除和回收的方法。
关键词:热电厂；NHD；除硫除碳；回收引言:根据国家环保局1999年中国环境状态公报,全国城市二氧化硫年日均浓度的平均值为105Lg/mm3，南方和北方城市年日浓度分119Lg/mm3，193Lg/mm3，均超过国家大气质量二级标准。
喷淋塔的设计以及设备原理
喷淋塔的设计以及控制原理和设备分析目录1 简介 (10)1.1引言 (10)1.2版权声明 (10)1.3 注意操作 (10)1.4 指导和培训援助 (11)1.5样本训练主题 (12)1.6 确认命令 (13)2 安全 (14)2.1概述 (14)2.2使用 (14)2.3剩余风险 (15)2.4关键符号 (16)2.5操作人员的安全指导 (17)2.6维护保养和故障排除的安全指导 (18)2.7特别危险的说明 (20)2.7.1防雷 (20)2.7.2防电 (20)2.8易燃易爆物品 (20)2.9溶剂，油，油脂和其他化学物质 (20)2.10噪音 (21)3喷淋塔的功能描述 (22)3.1喷淋塔的结构 (22)3.2喷淋塔的功能 (24)3.2.1 1-30-T-01Q的淬火阶段/洗涤阶段1 (24)3.2.2 1-30-T-01Q的吸附阶段/洗涤阶段2 (25)3.2.31-30F-03气溶胶分离器的功能 (25)3.3保护装置的说明 (26)3.4 在现场实施的保护指导方针 (27)3.4.1电气控制 (27)3.5设计资料，技术资料 (28)3.5.1设计数据 (28)3.5.2喷淋塔的技术数据1-30-t-01q / 1-30-t-01a / 1-30-f-03 (28)3.5.3淘洗容器的技术数据1-30-s-32 (30)3.5.4 1-30-p-19和1-30-p-20（淬火阶段的冲洗水供给） (31)3.5.5 1-30-p-21和1-30-p-22（吸收阶段的冲洗水供给） (32)3.5.6热交换器1-30-e-20（淬火阶段） (33)3.5.7热交换器1-30-e-21（吸收阶段） (34)3.6喷淋塔的标致和迹象 (34)4 控制/调节 (36)4.1测量点 (36)4.1.1 1-30-T-01Q淬火阶段测量点的洗水电路 (40)4.1.2 1-30-T-01A吸收阶段测量点的洗水电路 (40)4.1.3淡水供应测量点........................ ............................... . (43)4.1.4气体测量点........................ ............................... (44)4.2气动阀配件...................... ................................. . (49)4.3在自动模式下的喷淋塔......... (50)4.3.1发布标准....................... ................................ . (50)4.3.2报警抑制....................... ................................ . (51)4.3.3调节器....................... ................................ .. (51)4.3.4启动顺序................. ...................................... . (51)4.4关机程序......................... .............................. .. (53)4.4.1发布标准........................... ............................ .. (53)4.4.2关闭顺序........................ .............................. . (53)4.5锁定............................ ........................... . (53)4.6运行故障............................ .......................................................................... . (54)5 操作........................... .. (56)5.1操作人员资格........................... (56)5.2启动........................... .. (56)5.2.1启动检查 (56)5.2.2 1-30-T-01Q冷却阶段液位的报警开关点设置 (57)5.2.3 1-30-P-19，1-30-P-20，1-30-P-21的启动和1-30-P-22的流量设置 (58)5.3操作系统 (61)5.3.1自动模式下废气净化系统的停止和启动 (61)5.3.2监测运行状态/故障排除 (62)5.3.3 1-30-F-20过滤网的取出和清洗 (67)5.4喷淋塔停止时的保护措施 (70)6 维护 (71)6.1简介.................................................... . (71)6.2福尔斯公司对绝缘原件的维修 (72)6.3泵入口管路污物的清理.................................................... .. (72)6.4设备及容器内部清洗.................................................... (74)6.5润滑.................................................... . (75)6.5.1循环泵30-P-20，30-P-21和30-P-32 (75)6.6检验和维修计划.................................................... .. (75)7处理/回收...................................................... (78)7.1环境保护.................................................... .. (78)7.2 油污和含油污物品的隔离 (78)7.3 报废.................................................... (78)8 附录......................................................................................... . (79)文件1清单和图纸电枢列表电气消费者名单测量设备清单P +身份证号0-5001.02总布置图0-5001.01零件号：阀门—手动调节器阀制造商的设备类型Ball Valve Manufacturer技术信息操作和安装手册止回阀制造商的设备型锆技术信息操作和安装手册过滤器制造商的设备类型技术信息操作和安装手册隔膜阀制造商宝石Ü型675技术信息操作和安装手册视镜流量指示器制造商最大üller型FDE Max Müller Type FDE技术信息检验证书—电磁阀•电磁阀制造商的设备类型memg2s技术信息操作和安装手册—双室过滤器双室过滤器制造商GEFA型OW Mark III技术信息技术文件—膨胀节膨胀节制造商elaflex型erv-r数据表安装指导操作提示文件2测量仪器—根据测量设备清单流量计制造商科隆型va40 为tag-nos.技术信息手册—根据测量设备的清单流量仪表制造商-科隆- M40型h250 tag-nos.技术信息手册—根据测量设备清单压力表制造商WIKA型233.50 tag-nos 技术信息操作说明—温度测量为制造商WIKA型tag-no. 1-89-tt-3231技术信息操作说明—温度测量为制造商E + H型tag-no. 1-30-tt-3121和1-30-tt-3281技术信息注释：1-30-F-02双腔过滤器PI3191和PI3192的压差，观察电枢寄存器4水循环泵被命名为1-30-P-19, 1-30-P-20, 1-30-P-21 and1-30-P-22—径向密切耦合泵制造商KSB型etachrom BC数据表泵系列小册子安装和操作手册文件2加热器被命名为1-30-E-20和1-30-E-21—板式换热器制造商为Tranter型号superchanger GCD 数据表1-30-e-20数据表1-30-e-21安装和操作手册测试证书和EC声明1-30-e-20测试证书和EC声明1-30-e-211.概述1.1 简介本操作手册包含润滑的重要提示对于烟气除尘器的安全运行。
喷淋塔的设计以及设备原理之欧阳数创编
喷淋塔的设计以及控制原理和设备分析目录1简介................................................. ................................................... . (10)1.1引言................................................. ................................................... (10)1.2版权声明................................................. ................................................... . (10)1.3注意操作................................................. ................................................... (10)1.4指导和培训援助................................................. (11)1.5样本训练主题................................................. ................................................... .. (12)1.6确认命令................................................. ................................................... (13)2安全................................................. ................................................... (14)2.1概述................................................. ................................................... .. (14)2.2使用................................................. ................................................... .. (14)2.3剩余风险................................................. ................................................... . (15)2.4关键符号................................................. ................................................... . (16)2.5操作人员的安全指导................................................. .. (17)2.6维护保养和故障排除的安全指导................................................. .. (18)2.7特别危险的说明................................................. ................................................... ...20 2.7.1防雷................................................. ................................................... .. (20)2.7.2防................................................... .. (20)2.8易燃易爆物品................................................. ................................................... (20)2.9溶剂，油，油脂和其他化学物质................................................. .. (20)2.10噪音................................................. ................................................... (21)3喷淋塔的功能描述................................................. (22)3.1喷淋塔的结构................................................. .. (2)23.2喷淋塔的功能................................................. .. (2)43.2.11-30-T-01Q的淬火阶段/洗涤阶段1.................................................. .. (24)3.2.21-30-T-01Q的吸附阶段/洗涤阶段2.................................................. .. (25)3.2.31-30F-03气溶胶分离器的功能................................................. . (25)3.3保护装置的说明................................................. ................................................... .. (26)3.4在现场实施的保护指导方针................................................. .. (27)3.4.1电气控制................................................. (27)3.5设计资料，技术资料................................................. ................................................... (28)3.5.1设计数据................................................. ................................................... . (28)3.5.2喷淋塔的技术数据1-30-t-01q / 1-30-t-01a / 1-30-f-03 (28)3.5.3淘洗容器的技术数据1-30-s-32 ................................................ (30)3.5.4 1-30-p-19和1-30-p-20（淬火阶段的冲洗水供给）............................................... (31)3.5.5 1-30-p-21和1-30-p-22（吸收阶段的冲洗水供给）............................................... (32)3.5.6热交换器1-30-e-20（淬火阶段）............................................... (33)3.5.7热交换器1-30-e-21（吸收阶段）............................................... (34)3.6喷淋塔的标致和迹象................................................. ................................................... ..34 4控制/调节................................................. ................................................... .. (36)4.1测量点................................................. ................................................... . (36)4.1.11-30-T-01Q淬火阶段测量点的洗水电路...................................................... .. (40)4.1.21-30-T-01A吸收阶段测量点的洗水电 (40)4.1.3淡水供应测量点........................ ........................ ....... ........................................... (43)4.1.4气体测量点........................ ........................ ....... ........................................... .. (44)4.2气动阀配件...................... .......................... ....... ........................................... (49)4.3在自动模式下的喷淋塔......... ....................................... (50)4.3.1发布标准....................... ......................... ....... ........................................... (50)4.3.2报警抑制....................... ......................... ....... ........................................... (51)4.3.3调节器....................... ......................... ....... ........................................... . (51)4.3.4启动顺序................. ............................... ....... ........................................... (51)4.4关机程序......................... ....................... ....... ........................................... . (53)4.4.1发布标准................................................. ...... ............................................ (53)4.4.2关闭顺...... ............................................ .. (53)4.5锁定............................ .................... ....... ........................................................ .. (53)4.6运行故障............................ .................... ................................................... . (54)5操作........................... ..................... ................................................... .. (56)5.1操作人员资格........................... ..................... ................................................... (56)5.2启动........................... ..................... ................................................... .. (56)5.2.1启动检查................................................. ................................................... .. (56)5.2.2 1-30-T-01Q冷却阶段液位的报警开关点设置 (57)5.2.3 1-30-P-19，1-30-P-20，1-30-P-21的启动和1-30-P-22的流量设置 (58)5.3操作系统................................................. ................................................... . (61)5.3.1自动模式下废气净化系统的停止和启动................................................. (61)5.3.2监测运行状态/故障排除................................................. . (62)5.3.31-30-F-20过滤网的取出和清 (67)5.4喷淋塔停止时的保护措施................................................. (70)6维护................................................. ................................................... .. (71)6.1简介................................................. ... ............................................... .. (71)6.2福尔斯公司对绝缘原件的维修................................................. (72)6.3泵入口管路污物的清理................................................. ... ............................................... (72)6.4设备及容器内部清洗................................................. ... ............................................... . (74)6.5润滑................................................. ... ............................................... .. (75)6.5.1循环泵30-P-20，30-P-21和30-P-32................................................. . (75)6.6检验和维修计划................................................. ... ............................................... (75)7处理/回收.. .............................................. ...... ............................................ . (78)7.1环境保护................................................. ... ............................................... (78)7.2油污和含油污物品的隔离................................................. ................................................... .78 7.3报废................................................. ... ............................................... . (78)8附录................................................. ........................................ .......... (79)清单和图纸电枢列表电气消费者名单测量设备清单P +身份证号0-5001.02总布置图0-5001.01零件号：阀门—手动调节器阀制造商的设备类型Ball Valve Manufacturer技术信息操作和安装手册止回阀制造商的设备型锆技术信息操作和安装手册过滤器制造商的设备类型技术信息操作和安装手册隔膜阀制造商宝石Ü型675技术信息操作和安装手册视镜流量指示器制造商最大üller型FDEMax Müller Type FDE 技术信息检验证书—电磁阀•电磁阀制造商的设备类型memg2s技术信息操作和安装手册—双室过滤器双室过滤器制造商GEFA型OW Mark III技术信息技术文件—膨胀节膨胀节制造商elaflex型erv-r数据表安装指导操作提示测量仪器—根据测量设备清单流量计制造商科隆型va40为tag-nos.技术信息手册—根据测量设备的清单流量仪表制造商-科隆- M40型h250 tag-nos.技术信息手册—根据测量设备清单压力表制造商WIKA型233.50 tag-nos 技术信息操作说明—温度测量为制造商WIKA型tag-no. 1-89-tt-3231技术信息操作说明—温度测量为制造商E + H型tag-no. 1-30-tt-3121和1-30-tt-3281技术信息注释：1-30-F-02双腔过滤器PI3191和PI3192的压差，观察电枢寄存器4水循环泵被命名为1-30-P-19, 1-30-P-20, 1-30-P-21 and1-30-P-22—径向密切耦合泵制造商KSB型etachrom BC数据表泵系列小册子安装和操作手册加热器被命名为 1-30-E-20和1-30-E-21—板式换热器制造商为Tranter型号superchanger GCD数据表1-30-e-20数据表1-30-e-21安装和操作手册测试证书和EC声明1-30-e-20测试证书和EC声明1-30-e-211.1 简介本操作手册包含润滑的重要提示对于烟气除尘器的安全运行。
{Z}喷淋塔设计计算书0324
喷 淋 塔 设 计 计 算 书1、流量Q(m3/h)150002、流量Q(m3/s) 4.1666666673、流速（m/s)18>84、管径（m)0.481125224圆管#########5、液气比（L/m3)32~36、用水量（m3/h)457、用水量（m3/s)0.012540分钟水量22.58、水管流速(m/s)260分钟水量459、水管管径（mm)0.08922882610、空塔流速（m/s)20.1~211、塔径（m) 1.62867504塔截面积 2.08227717212、停留时间（s)22~313、塔高414、除尘效率015、压力损失8000.1~0.5KPa16、通风机分压效率0.70.5～0.717、风机联动方式1直联0.98联轴器0.95三角皮带18、电动机备用系数 1.22～5KW通风机1.3〉5KW 1.3引风机19、风机功率Ne 6.516290727系统压力损失计算a 、沿程压力损失计算：11、流量Q(m3/h)2400空气密度ρ 1.22、流量Q(m3/s)0.666666667管道直径D 0.2264554073、流速（m/s)13>8管内风速v 134、管径（m)0.226455407直管段长度L 10阻力损失：ΔPl 447.7702759沿程压力损失合计b、局部阻力损失计算局部阻力损失系数ζ1查局部系数表局部阻力ΔPm 101.4 --摩擦压损系数局部阻力损失合计喷淋塔压力损失：活性炭塔压力损失设备管道压力损失总压力损失：0 19、风机功率Ne0算 书压力损失（Pa)除尘效率（%）〉90粒径大于10微米分割粒径（微米)3除尘效率（%）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大气污染控制工程课程设计2012年6月目录一课程设计任务书 (3)1设计任务与目的 (3)2设计内容和步骤 (3)二石灰石/石膏施法烟气脱硫的主要影响因素 (5)1吸收机理 (5)2传质速率方程和吸收系数 (5)三湿法钙基烟气脱硫工艺介绍 (7)1 工艺原理 (7)2 主要化学反应 (7)3 工艺特点 (8)4 工艺系统构成 (8)（1）石灰石浆液制备系统 (8)（2）烟气系统 (9)（3）吸收系统 (9)（4）石膏脱水系统 (9)（5）公用系统 (9)（6）浆液排放系统 (10)四工艺设计计算 (11)1 主要标准和规范 (11)2 物料计算 (11)3 吸收塔设计计算 (12)（1）喷淋塔内径设计 (13)（2）喷淋塔塔高设计 (14)（3）除雾器区设计 (15)（4）再循环系统设计 (16)4配套设施设计计算 (17)（1）增压风机的选型 (17)（2）烟气换热器的选型 (17)（3）浆液循环泵的选型 (17)（3）氧化风机的选型 (18)（5）氧化吸收池搅拌机的选型 (18)（6）石灰石浆液制备系统 (19)五脱硫产物的处置和综合利用 (21)1脱硫产物的化学成分 (21)2脱硫产物的填埋处理 (21)3脱硫石膏的综合利用 (21)六平面图设计 (23)1 一般规定 (23)2 总平面布置 (23)3 交通运输 (24)4 管线布置 (24)七课程设计心得体会 (25)八致谢 (26)九参考文献 (26)一课程设计任务书1设计任务与目的任务：完成某电厂湿法钙基烟气脱硫工艺流程中吸收塔设计。
目的：通过该设计，使学生能够综合运用课堂上学过的理论知识和专业知识。
以巩固和深化课程内容；熟悉使用规范、设计手册和查阅参考资料，培养学生分析问题、解决问题和独立工作的能力；进一步提高学生计算、绘图和编写说明书的基本技能。
2设计内容和步骤某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。
根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1011.0hPa累年最高气压：1038.9hPa累年最低气压：986.6hPa累年平均气温：17.6℃极端最高气温：40.9℃极端最低气温：-9.9℃厂址处全年北(N)风出现频率为20.0%，西北(NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。
电厂有4台60MW的发电机组，占地面积25000m2。
电厂所用煤的组成成分：C 70.7%；灰分12.1%；S 2.7%；H 3.2%；水分9.0%；O 2.3%，每小时煤的用量90t，采用石灰石——石膏脱硫工艺流程，脱硫率要求为85-90%。
1. 1. 根据上述资料，确定烟气量(锅炉燃烧的过剩空气系数取a=1.05-1.2,锅炉每小时用煤90t)、烟气中SO2浓度和每天石灰石（其纯度为90%）的消耗量(设系统钙硫比为1.1-1.2时，脱硫率达到85-90%)；(过剩空气系数系数、钙硫比和脱硫率在给的范围内自定，希望不要雷同)。
（1）吸收塔①确定吸收塔的类型和大小，塔内气流速度以及停留时间；②根据烟气量确定循环浆液喷淋层数，除雾器层数（不超过4层）；③绘制1：50－1：200的吸收塔草图，标上各部分尺寸；④要有详细的技术和说明（2）总平面图设计根据前述条件，绘制湿法烟气脱硫电厂的平面布置图(1：200—1：2000)：包括处理构筑物的平面布置及输配水管线的布置。
生产性辅助建筑物（鼓风机房、浆液泵房、配电间、锅炉房、机修间、化验室、仓库等）（脱硫设备、污水处理厂及灰场等）、以及生活福利建筑（办公室、车库、宿舍、食堂、传达室等）的布置。
具体要求：①平面布置应尽量紧凑，在规定的范围内结合远期发展布置，并应考虑施工上的方便。
②平面布置中应考虑事故排除和超越管。
③厂内应有道路通向各构筑物，以便运输；合理布置上、下水管、空气管、蒸气管、电缆等管线。
④厂内应充分绿化，以改善卫生条件和美化环境。
⑤4台发电机组以及与其配套的实施在图中均要绘出。
二石灰石/石膏施法烟气脱硫的主要影响因素1吸收机理SO2吸收是其从气相传递到液相的相间传质过程，对于吸收机理以双膜理论模型的应用最广，双模理论模型如图1所示。
途中p表示SO2在气相主体中的分压，pi表示在界面上的分压，C及Ci则分别表示SO2组分爱液相主体及界面上的浓度。
把吸收过程简化为通过气膜的分子扩散，则通过此两层膜的分子扩散阻力就是吸收过程的总阻力。
在气液相界面上气液平衡，并遵循亨利定律。
这个简化的模型为求取吸收速率提供了基础。
图1 双膜理论模型2传质速率方程和吸收系数根据双模理论，各种形式的传质速率方程及吸收系数间的换算关系列于表1。
表1 传质速率方程及吸收系数对于易容气体组分，溶质在吸收剂中的溶解度最大。
当m值很小时，组分在液相中的传质课忽略，这时总吸收系数可以近似的认为等于气相传质分系数，即Ky=ky，这种情况下的传质速率为气膜传质过程所控制，如碱液或氨吸收SO2的过程。
对于难容气体组分，当m值很大时，可以忽略组分在气体中的传质阻力。
这时总吸收系数可以近似的认为等于液相中的传质分系数，即Kx=kx。
这种情况下的传质速率为液膜传质过程所控制，如碱液吸收CO2、水吸收O2的过程。
对于易溶气体组分，即m值适中时，组分在气液两相中所表现出的传质阻力都不可忽略。
这时组分的传质速率受气、液膜传质过程所控制，如水吸收SO2、丙酮等过程。
传质过程的影响因素十分复杂，对于不同的物质、不同的设备及填料类型和尺寸以及不同的流动状况与操作条件，吸收系数各不相同，迄今尚无通用的计算方法和计算公式。
目前，在进行吸收设备的设计时，获取吸收系数的途径有三条：一是实验测定；二是选用适当的经验公式进行计算；三是选用适当的准数关联式进行计算。
三湿法钙基烟气脱硫工艺介绍1 工艺原理从锅炉引风机后的钢烟道引出的烟气，通过增压风机升压、烟气-烟气换热器降温后进入吸收塔，在吸收塔内脱硫净化。
吸收塔内采用石灰石或石灰做脱硫吸收剂，石灰石破碎与水混合，磨细成粉状，制成吸收浆液。
烟气中的SO2与浆液中的CaC03以及鼓入的氧化空气进行化学反应生成二水石膏，SO2被脱除。
吸收塔排出的石膏浆液经脱水装置脱水后回收。
脱硫后的烟气经除雾器去水、换热器加热升温至80℃以上进入烟囱排向大气。
工艺流程图如图2。
图2 湿法脱硫工艺流程图2 主要化学反应（1）吸收与分解：SO2+H2O→H2SO3H 2SO3+错误!未找到引用源。
（2）溶解中和反应：CaCO+2错误!未找到引用源。
Ca2+ +CO2+ H2OCa2+ +2错误!未找到引用源。
Ca（HSO 3）2Ca2+ +错误!未找到引用源。
CaSO3错误!未找到（3）错误!未找到引用源。
的氧化：错误!未找到引用源。
+0.5 O引用源。
+错误!未找到引用源。
（4）CaSO 4的形成：CaCO3 +2错误!未找到引用源。
+Ca2+ +CO2+ H2O错误!未找到引用源。
+ Ca2+CaSO 4（5）石膏的形成：CaSO 4 +2 H2O CaSO4·2 H2O3 工艺特点该方法的特点是脱硫效率高，一般可达90%以上，钙的利用率高，可达90%以上；单机烟气处理量大，单塔处理烟气量大，适合于200MW一1000MW机组容量的烟气脱硫，性价比高；可与大型锅炉单元匹配；煤种适应性好，烟气脱硫的过程在锅炉尾部烟道以后是独立的，不会干扰锅炉的燃烧，不会对锅炉机组的热效率、利用率产生任何影响。
高速气流设计增强了物质传递能力，降低了系统的成本。
最优的塔体尺寸，平衡了SO2去除与压降的关系，使得资金投入和运行成本最低。
吸收塔液体再分配装置，有效避免烟气爬壁现象的产生，提高经济性，降低能耗。
适合于燃烧高、中、低硫任何燃料的锅炉机组。
石灰石作为脱硫吸收剂其来源广泛且价格低廉，便于就地取材;其副产品石膏可用作水泥缓凝剂、墙板材料，农业土壤改良与修复、矿井回填、道路路基等。
4 工艺系统构成典型的湿法石灰石脱硫工艺（FGD）系统包括: 浆液制备系统、烟气系统、吸收氧化系统、石膏脱水系统、公用系统和事故浆液排放系统组成。
（1）石灰石浆液制备系统石灰石浆液制备系统有干粉制浆系统和湿法制浆系统，前者采用干磨机，后者采用湿磨机。
通常采用湿法制浆，粒径80mm左右的石灰石块料，经破碎机预破碎成6一10mm的粒料，经输送机及提升机送至石灰石仓。
并加入合适比例的工业水磨制成石灰石浆液，流入球磨机浆液泵输送至石灰石浆液旋流站，经水力旋流循环分选，不合格的返回球磨机重磨，合格的石灰石浆液送至石灰石浆液箱储存。
再根据需要由浆液泵输送至吸收塔。
为了防止石灰石在浆液箱中沉淀，设有浆液循环系统和搅拌器。
（2）烟气系统烟气系统设置旁路挡板门和出、入口挡板门，FGD上游热端前置增压风机和回转式气一气热交换器(GGH)。
原烟气经增压风机增压后，由GGH将原烟气降温至90一100℃送至吸收塔下部，经吸收塔脱除SO2后，将净烟气送回GGH升温至高于80℃后经烟囱排放。
其中部分原烟气和全部净烟气通道内壁需要防腐设计。
（3）吸收系统SO2吸收系统包括吸收塔、吸收塔浆液循环、石膏浆液排出、吸收塔进口烟气事故冷却和氧化空气、搅拌、除雾器、冲洗等几个部分。
进入吸收塔的热烟气经逆向喷淋的循环浆液冷却、洗涤、烟气中的，SO2与浆液进行吸收反应，生成亚硫酸氢根(错误!未找到引用源。
)。
H错误!未找到引用源。
被鼓入的空气氧化为硫酸根(错误!未找到引用源。
2-)，错误!未找到引用源。
与浆液中的钙离子反应生成硫酸钙(CaSO4)，CaSO4进一步结晶为石膏(CaSO4·2 H2O)。
同时烟气中的Cl-、F-和灰尘等大多数杂质也在吸收塔中被去除。
含有石膏、灰尘和杂质的吸收剂浆液的一部分被排入石膏脱水系统。
脱除SO2后的烟气经除雾器去除烟气中的液滴，排出吸收塔。
由于吸收浆液的循环利用，脱硫吸收剂的利用率很高。
吸收塔中装有水冲洗系统，将定期进行冲洗，以防止雾滴中的石膏、灰尘和其他物质堵塞元件。
（4）石膏脱水系统石膏脱水系统包括水力旋流器和真空皮带脱水机等关键设备。
水力旋流器作为石膏浆液的一级脱水设备，其利用了离心力加速沉淀分离的原理，浆液流切进入水力旋流器的入口，使其产生环形运动。
粗大颗粒富集在水力旋流器的周边，而细小颗粒则富集在中心。
真空皮脱水机将已经水力旋流器一级脱水后的石膏浆液进一步脱水至含固率达到90%以上。
（5）公用系统公用系统由工艺水系统、工业水系统、冷却水系统和压缩空气系统等子系统构成，为脱硫系统提供各类用水和控制用气。
