岩溶工程地质防治措施方案一、岩溶地质特点1. 岩溶地质是由于地下水与石灰岩、石膏岩等可溶性岩石发生化学反应而形成的地质特征。
这些地质特征包括溶洞、溶壑、地下河流、地下水库等。
2. 岩溶地质具有高透水性与高渗透性,地下水活动频繁,容易形成地下水溶蚀,导致岩层不稳定。
3. 喀斯特地貌是岩溶地质的重要地貌类型,由于溶蚀作用形成的针状石蚀、龙骨石、溶洞等地貌特征。
4. 岩溶地质容易形成地震地灾。
由于岩溶岩层的不稳定,地震易发生岩层崩塌、岩溶地形变形等现象。
二、岩溶地质防治措施方案1. 地质勘察与评估在进行岩溶地质工程之前,必须进行详细的地质勘察与评估。
通过对地质构造、岩层性质、地下水状况、地震活动等进行分析,为工程设计提供地质基础数据。
2. 工程设计与选址在进行岩溶地质工程设计时,应根据地质勘察与评估结果,选择合适的工程选址,避开岩溶地质发育区域,避免岩溶地质灾害的发生。
在工程设计过程中,应充分考虑地下水活动、地震活动等因素,采取相应的防治措施。
3. 岩溶地质防治技术(1)岩溶环境监测技术:采用地下水位监测、地质物探技术等手段,实时监测地下水活动状况,预警岩溶地质灾害。
(2)地下水防治技术:采用注浆、防渗墙等手段,控制地下水的活动范围,减少地下水对岩层的溶蚀作用。
(3)地震防治技术:采用地震监测与预警技术,对岩溶地质工程进行抗震设计。
(4)岩溶地质治理技术:包括填充、固化等手段,对岩溶地质进行治理,增强岩层稳定性。
4. 岩溶地质环境保护在进行岩溶地质工程时,应重视岩溶地质环境的保护。
应采取绿化、植被恢复、水土保持等措施,减少工程对岩溶地质环境的影响。
5. 防治措施的监测与评估在岩溶地质工程建设完成后,应进行长期的监测与评估工作。
通过对地下水位、地表变形、地震活动等进行监测,评估工程对岩溶地质的影响,及时采取相应的预防与治理措施。
综上所述,岩溶地质工程防治措施的方案应从地质勘察、工程设计、防治技术、环境保护、监测与评估等多个方面全面考虑。
岩溶地区的工程地质勘察方法
岩溶地区的工程地质勘察相对复杂,常常会受到岩溶发育不确定、具有较强隐蔽性等因素的影响而较困难,勘察的难度较大,严重情况下会引发山体崩塌以及地面塌陷等问题,所以要充分研究岩溶地区工程地质勘察方法,确保该区域地质勘察的准确性、安全性、可靠性。
一、引言我国的很多地区都存在着岩溶地质,这种较为特殊的地质条件在很大程度上限制着建设工程的实施,很多专家学者都对岩溶地区实施了勘测以及研究,了解到了岩溶的发育情况,同时收集到了相应的地质数据,为确保建筑物的稳定安全提供了保证,所以如何更加有效地进行岩溶地区的地质勘察工程成为了勘察人员最为关注的问题。
随着工程项目不断增多,岩溶地区会遇到越来越多的地质问题,工程技术人员需要不断在实践中解决问题并总结经验,发展勘察方法,使得勘察技术得到进一步提升。
二、岩溶地区工程地质勘察方法1.工程地质调查以及测绘此种方法就是通过对岩溶地区的地层岩性、水文情况等内容实施测量和实验,从宏观层面了解岩溶的具体分布以及特点,将其作为基础实施深入的工程地质勘察工作。
此种方法相对简单且实用,可以直观获取野外工程地质资料。
2.工程地质原位测试技术此种方法主要就是通过原位标准贯入试验、动力触探试验等方式确定出溶洞内部填充物、岩溶塌陷堆积物工程地质性质以及地基土承载力等内容。
此种技术措施应用相对简便,并且施工成本低,可以大范围推广应用。
3.遥感技术遥感技术进入到我国已经有几十年时间,其中航空遥感、热红外遥感、地球资源卫星遥感、侧视雷达遥感等是最为重要的内容之一,通过这些技术所具有的重复性好、调查面积大等优势能够在岩溶层组划分、地貌形态构造等方面获取较好成果,可以广泛应用在岩溶地区地质勘察方面。
此技术主要用在大型工程选址方面,而在普通的民用建筑方面应用相对较少。
4.管波探测法此种方法主要就是在钻孔中通过管波实施探测,能够获取孔旁范围内部溶洞、溶蚀裂隙、软弱夹层等不良地质体。
从另一个角度讲,就是通过桩位中心的勘察钻孔进行管波发射,通过对管波反射信号的采集记录来探测整个桩位范围内的岩溶、软弱夹层及裂隙带的发育和分布情况,同时能够对嵌岩桩基桩持力层的完整性实施评定分析。
岩溶地区的主要工程地质问题及处理措施

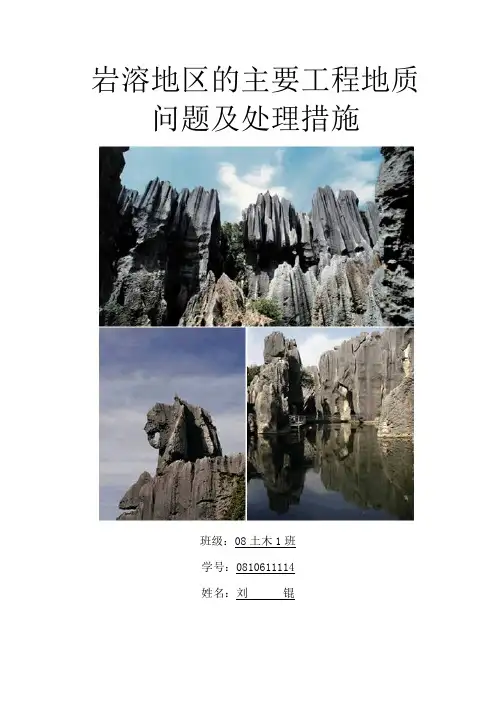

岩溶地区的主要工程地质问题及处理措施班级:08土木1班学号:**********姓名:刘*岩溶也称喀斯特(karst),是指以碳酸盐为主的可溶性岩石(石灰岩、白云岩、石膏、岩盐)地区,由于地表径流和地下水流对岩石的溶蚀作用和机械破坏作用,在岩体中形成洞穴,或在岩层的表面形成奇峰异石等独特的地貌景观。

南斯拉夫的喀斯特高原是典型地区,并因此得名"喀斯特"。
1966年5月在中国第二次全国岩溶学术会议上将“喀斯特”以“岩溶”作为中国的通用术语。
凡是以地下水为主,地表水为辅,以化学过程(溶解与沉淀)为主。
机械过程(流水侵蚀和沉积,重力崩塌和堆积)为辅的对可溶性岩石的破坏和改造作用都叫岩溶作用。
这种作用所造成的地表形态和地下形态叫岩溶地貌。
岩溶作用及其所产生的水文现象和地貌现象统称岩溶。
岩溶在我国分布非常广泛,典型的分布区有广西桂林、阳朔、柳州以及云南东部、贵州的大部分地区,广西的桂林山水、云南的路南石林皆闻名于世。
这些奇异的景观都发育在碳酸盐岩地区。
整个西南石灰岩地区连成一片,面积共达550000km2;全国石灰岩分布面积约1300000km2,约占全国总面积的13.5%。
就整个岩溶地区来说,地貌的发育与地下水面有密切关系,而地下水面又随当地河流或海平面的变化而变化。
因此,可以认为整个岩溶地区地貌发育的基面是河流或海平面,但就岩溶地区地下岩溶来说,其发展深度是以可溶性岩石底板为下限。
因此,可溶性岩石的底板就是地下岩溶发育的基面。
假定有一个上升的宽平高地,地壳上升以后,长期稳定,且由产状平缓、岩性致密和厚层的石灰岩所构成,则岩溶地貌的发育大致如下:开始发育成石芽、溶沟、漏斗和落水洞。
地表水部分转入地下,循裂隙进行溶蚀。
此时裂隙扩大不多,地面河流仍居优势。
随着裂隙的不断扩大,岩体内形成许多独立的洞穴系统。
在较大的洞穴系统内,地下水面的位置较低;较小的洞穴系统内,地下水面的位置较高,一般无统一的地下水面。
