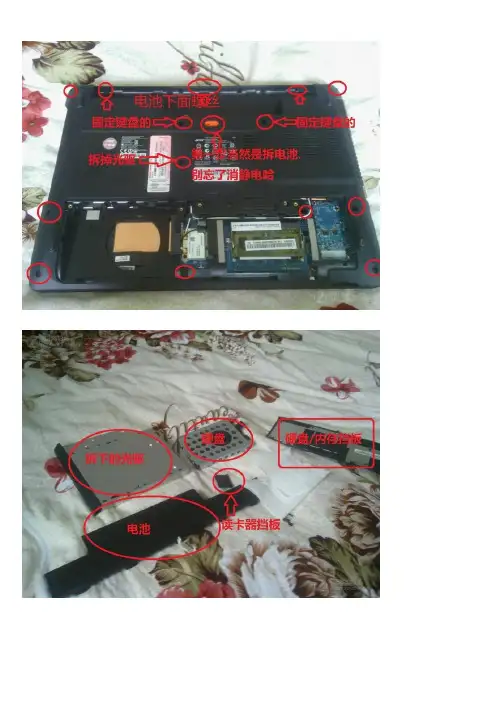

宏基Acer_Aspire_4540G_笔记本拆机清理图文详解进行下面操作前，一定要注意，所有螺丝要分类摆放，省的最后搅浑了！！！1、拆机第一步，倒置机身，下了笔记本的电池。
不然小心中电。
2、卸开后面所有你可以看到的螺丝，然后拆开那些挡板。
3、全部拆开后，卸硬盘。
硬盘比较好卸，没有螺丝固定，仅仅需要抓住红框所示的塑料片，朝着箭头方向拔即可！记住要尽量直线拔出，不要急着朝自己的方向拽出来。
因为硬盘左端还插着接口。
4、拆开如图的家具，具体是啥我也不太清楚了，但是为了后面拆主板，最好现在就直接拆下来，省的一会麻烦。
在这种机子里，这个小家具是由两个螺丝固定的，至于两个飞线，则直接拔下来即可。
如图，两个飞线端口和扣子一样，是扣上去的。
所以不用怕坏了。
总感觉这个小家具是显卡。
因为飞线实质上就是从屏幕出来的。
5、卸光驱。
这个就比较简单了，在内存条附近，有一个螺丝卸下即可。
当然，之前让你卸载机身背面所有螺丝就已经完成了这个步骤。
卸了那个螺丝以后，光驱很容易就抠出来了。
6、理出来飞线。
这两根非常讨厌的飞线，将他俩清理出来即可！如图，红线圈中所示的区域为飞线所经过的地方。
这个地方我很想批评一下设计者，飞线从屏幕一直绕到这里，简直就是匪夷所思~！当然，也可能是我孤陋寡闻了。
7、好了，背后清理工作完成了！内存条就不用管了，因为它和主板直接连接，不会影响到整体拆机工作。
现在翻过机身，让我们拆键盘和屏幕吧~！如图，注意红线圈示意的地方，这里完全可以扣下来！当然需要费很大力气。
建议用一个小刀，一点点翘吧！当然，不用怕坏，因为这里无关紧要，坏了至多就是机子破相了。
对运行完全没有影响~！当然，扣的时候要注意不要弯曲太大了。
建议你扣开两端，然后一点点翘开中间部分即可！许多人都是从这里开始放弃拆机的。
因为都不敢拆。
其实这是设计问题吧，扣的非常紧，就像无法弄开一样！！！8、扣开以后就是这造型了。
可以看到屏幕接出去的那条诡异的飞线(就是之前拆的那个)，还有喇叭之类的云云。
宏基笔记本电脑拆机图解
器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
器材:ZTE-T:ZTE-T U880
器材:ZTE-T U880
宏基笔记本电脑拆机图解宏基笔记本拆机图解宏基笔记本电脑拆机宏基笔记本拆机教程宏基笔记本拆机宏基笔记本拆机清灰宏基笔记本拆机视频宏基笔记本4750g拆机宏基笔记本怎么拆机宏基笔记本如何拆机
器材:ZTE-T U880
器材:ZTE-T U880
器材:ZTE-T U880 器材:ZTE-T U880
笔记本Acer拆机记
宏基Acert笔记本Aspire 4**0拆机记总步骤按层数分为五步（层）：
仅供参考
第一层：
有三种螺丝，上方中间电池下方三个一组为一种，下面盖下两个坚排的为一种。
其余为一种。
第二层：
这一层首先扣下开关键面板，用手指就行。
再拿下键盘与主机相连的数据线就可取下。
第三层：
很长，要从后边开始拆起，慢慢拆。
沿左边沿用手指把可扣开的扣开，再把蓝色的数据线拆开（小心）。
右边和下边要用尖的工具搓一下（图上标为三角地方），它就弹开整个就拆开。
拆下来正反面:
第四层：
第五层:
读卡器：。
宏基笔记本4750g 笔记本拆装
先说一下，acer 4750是4741的升级版，不是4745的升级版
拆机是一门技术也是一门艺术
acer 4750拆机教程
看有人拍得比较清楚，借用一下，不好意思啊
拆机所需东西，看ZOL上面有的人拆机器放好多工具，
其实我拆机只要2个东西，
一个十字起子，一个镊子
注意了，4750和4741 结构不一样的地方，如果单拆键盘也要把下盖处3，4号螺丝拆了
拆机器的时候第一部就是要卸下电源
把下图中标注好了的螺丝拧开
然后就可以取出下面的小盖子还有光驱(如果单拆光驱只要拆第7颗螺丝)
拆下图中标的1 取出硬盘
然后拆开标注的螺丝
再把无线上面2根线的卡沟掰开
注意，拆机的时候内存条和无线模块可以不折。
拆下图1号处的螺丝
红框框中用手把卡沟掰开
下图圈圈的地方的2个排线的卡沟掰开然后2处的螺丝拧开
还有看看下图蓝牙装的位置哦
清晰一点蓝牙位置
这样就基本OK啦
I7的CPU，散热是要下血本的额！分享到：。
宏基（acer）Aspire4930G拆机教程

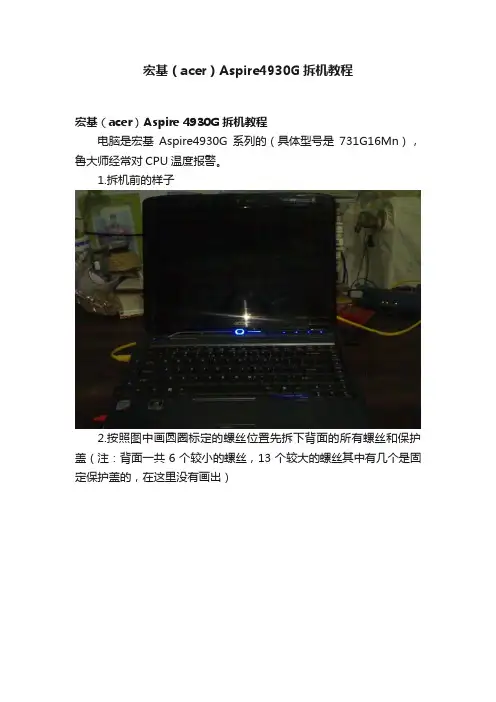

宏基（acer）Aspire4930G拆机教程宏基（acer）Aspire 4930G拆机教程电脑是宏基Aspire4930G系列的（具体型号是731G16Mn），鲁大师经常对CPU温度报警。
