【物理】北京中考物理 家庭电路与安全用电 专项练习52题(附答案)
【物理】北京中考物理家庭电路与安全用电专项练习52题（附答案）一、单项选择题（共35小题）1．下列做法中，符合安全用电要求的是（）A.用湿布擦正在工作的台灯B. 更换灯泡前先断开电源开关C.发现有人触电时，用手直接把触电的人拉开D.用电器着火时，先用水把火浇灭，再切断电源2．（2022清华附中三模）关于安全用电，下列说法正确的是A. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体3．（2021石景山一模)“安全用电，珍惜生命”是公民应有的安全意识，下列有关说法正确的是A．雷雨天在大树下避雨 B．发现有人触电，应立即切断电源C．可以在电线上晾晒湿衣服 D．手机充电器可以长时间插在插座上4．（2020门头沟二模)关于家庭电路和安全用电，下列说法正确的是A.发现有人触电时，应立刻用手拉他B.雷雨天应该躲在大树下避雨C.家庭电路中空气开关跳闸，可能是由于用电器短路造成的D.家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝5．（2020石景山二模)下列说法中正确的是A．摩擦起电的过程中创造了正负电荷B．经验表明对人体的安全电压为36VC．金属导体中自由电子定向移动的方向与电流方向相同D．我国家庭电路中用的交流电的电压为220V，频率为50Hz6．关于家庭电路和安全用电，下列说法中正确的是A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的7．（2022西城二模）关于安全用电，下列说法中正确的是（）A. 可以靠近高压带电体B. 未断开电源开关就更换灯泡C. 可以用铜丝代替保险丝D. 有人触电时应立即切断电源8．（2021北京中考)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。
中考物理真题-专题16 家庭电路和安全用电

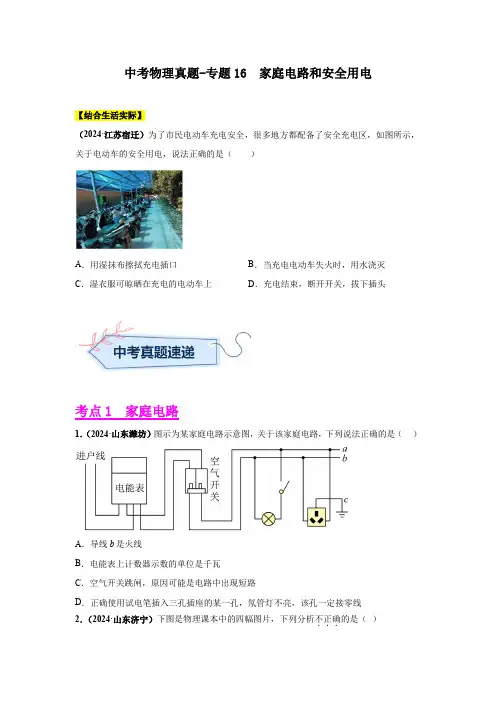

中考物理真题-专题16 家庭电路和安全用电【结合生活实际】（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（）A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头考点1 家庭电路1．（2024·山东潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（）A．导线b是火线B．电能表上计数器示数的单位是千瓦C．空气开关跳闸，原因可能是电路中出现短路D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线2．（2024·山东济宁）下图是物理课本中的四幅图片，下列分析不正确．．．的是（）A．A滑轮是动滑轮B．绕原子核运动的是质子C．甲导线为火线D．d端为电源正极3．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
4．（2024·青海）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
5．（2024·四川广元）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
6．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。
如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
考点2 家庭电路中电流过大的原因7．（2024·宁夏）气凝胶是当今世界上密度最小的固体。
某种气凝胶具有隔热、耐高温、绝缘等性能，有多种用途。
将它应用于实际生产生活中，以下可行的是（）A．保险丝B．暖气散热片C．建筑保温材料D．压路机的碾子考点3 安全用电8．（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
2023年中考物理高频考点专题训练-家庭电路与安全用电

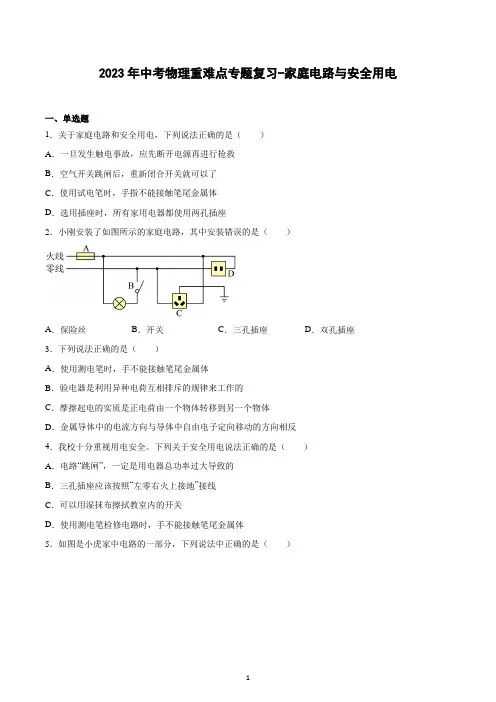

2023年中考物理高频考点专题训练-家庭电路与安全用电一、单选题1．如图所示是家庭电路中的某一部分，按下面的顺序进行检测：①闭合S1，灯L1亮；①闭合S2，灯L2不亮；①再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。
若电路中只有一处故障（）A．灯L2与d点间断路B．c点左侧的零线开路C．灯L2的灯丝断了D．c、d两点间断路2．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2 灯不发光。
用试电笔分别接触c、d 两点，氖管都发光。
若电路中只有一处故障，则（）A．L2短路B．L2断路C．ad 间断路D．bc 间断路3．如图的家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电原则B．家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的C．用试电笔检测插座的左孔氖管不发光D．若保险丝熔断，则一定是短路引起的4．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光．造成这一现象的原因（）A．一定是插座发生短路了B．一定是零线AB之间断了C．一定是零线BC之间断了D．一定是零线CD之间断了5．下列有关安全用电和电路故障的的说法正确的是（）A．人体的安全电压是36VB．空气开关跳闸，一定是电路短路了C．双线触电会导致漏电保护器断开电源D．小功率用电器不需要用三孔插座6．“珍爱生命，安全用电”。
下列操作符合安全用电原则的是（）A．有人发生触电时，应立即用手把人拖开B．电线着火时，应先切断电源再进行灭火C．使用测电笔时，手可以接触笔尖金属体D．擦拭电视机时，可以用湿抹布进行擦拭7．下列说法正确的是（）A．电灯开关短路可以引起空气开关跳闸B．电灯的开关应该接在火线和电灯之间C．保险丝应该接在闸刀开关之后的零线上D．空气开关跳闸一定是家庭电路发生短路8．小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座9．现代人的生活已经离不开电了，下面对电的常识说法正确的是（）A．废旧电池属于干垃圾，可以与其它垃圾一起处理B．手机充电时输入的电压是36VC．人体的电阻约为104Ω，在家庭电路中不会触电D．电视机的待机功率约0.5W，在不观看时，也要及时关闭电源10．某学校进行生命教育，让学生更加珍惜生命，落实安全！在如图所示的各种情况下，人体不会触电的是（）A．B．C．D．二、多选题11．学习家庭电路后，小亮把自己家客厅的电路绘制了一个简单的电路图（如图所示），如果他先闭合开关S1，让电冰箱开始工作，然后依次闭合灯泡开关，那么（）A．接入电路的总电阻变小B．火线和零线中的电流都变大C．通过各用电器中的电流都相等D．电冰箱的功率较大，它两端的电压更高12．下列对家庭电路认识正确的是（）A．如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400W B．如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，则一定是L1短路C．用如图丙所示的方法使用正常的测电笔，会发生触电事故D．如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关13．关于家庭电路，下列说法不正确的是（）A．家庭电路中，保险丝熔断的原因可能是电路发生了短路B．控制用电器的开关应该接在零线与该用电器之间C．使用试电笔时，手不要接触笔尖金属体，以免触电D．电能表是测量用电器消耗电功率的仪表14．如图是小郭同学家的部分电路。
中考物理家庭电路故障的分析问题综合练习题附答案解析
一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
2023年中考物理重难点专题复习-家庭电路与安全用电
2023年中考物理重难点专题复习-家庭电路与安全用电一、单选题1．关于家庭电路和安全用电，下列说法正确的是（）A．一旦发生触电事故，应先断开电源再进行抢救B．空气开关跳闸后，重新闭合开关就可以了C．使用试电笔时，手指不能接触笔尾金属体D．选用插座时，所有家用电器都使用两孔插座2．小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座3．下列说法正确的是（）A．使用测电笔时，手不能接触笔尾金属体B．验电器是利用异种电荷互相排斥的规律来工作的C．摩擦起电的实质是正电荷由一个物体转移到另一个物体D．金属导体中的电流方向与导体中自由电子定向移动的方向相反4．我校十分重视用电安全。
下列关于安全用电说法正确的是（）A．电路“跳闸”，一定是用电器总功率过大导致的B．三孔插座应该按照“左零右火上接地”接线C．可以用湿抹布擦拭教室内的开关D．使用测电笔检修电路时，手不能接触笔尾金属体5．如图是小虎家中电路的一部分，下列说法中正确的是（）A．电冰箱接入三孔插座后，其外壳与大地相连B．断开开关时，站在地上的人接触A点或B点都不会触电C．可以用漏电保护器来代替保险丝D．为了用电安全，应在乙处安装开关，甲处安装电灯6．如下图所示的家庭电路中，闭合开关S发现灯泡不发光。
此时用测电笔检测a点、b点、c点时氖管均发光，检测d点时不发光，由此可以判断（）A．a、b间导线开路B．灯泡L可能短路C．灯泡L可能开路D．c、d间导线开路7．如图所示是家庭电路中的某一部分，按下面的顺序进行检测：①闭合S1，灯L1亮；②闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。
若电路中只有一处故障（）A．灯L2与d点间断路B．c点左侧的零线开路C．灯L2的灯丝断了D．c、d两点间断路8．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路9．小东家的灯突然不亮了，电冰箱等用电器也不能工作，经检查，保险丝没有熔断，用试电笔测插座电线及用电器时，测电笔氖灯都发光，那么出故障的可能是（）A．输电线的火线某处断了B．灯丝断了C．电冰箱的电动机坏了D．输电线的零线某处断了10．下列做法符合安全用电原则的是（）A．更换灯泡前先断开电源B．使用测电笔时，手直接接触金属体笔尖C．手机充电器长期插在插座上D．家庭电路保险丝断了，用铜丝代替保险丝二、多选题11．下列关于“仪表”和“仪器”的使用说法正确的是（）A．使用测电笔时手不能接触笔尾金属体B．验电器的工作原理是同种电荷相互排斥C．电能表是用来测量用电器电功率的专用仪表D．滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电阻的12．当今社会树立安全用电意识十分重要，以下操作符合安全用电要求的是（）A．家用电器失火时，先切断电源再灭火B．保险丝熔断后可用铜丝代替C．有金属外壳的家用电器其外壳一定要接地D．一个插线板可以接多个大功率用电器13．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，空气开关跳闸，发生这种现象的原因可能是（）A．插座处原来有短路B．电炉的插头处有短路C．电炉的开关被短路D．电炉的功率太大，且开关是闭合状态14．关于家庭电路，下列说法中不正确的是（）A．空气开关在人体触电时会自动切断电路B．家庭电路中总电流过大，可能是由于电路中用电器的实际功率过大引起的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．只要发生漏电，漏电保护器会自动切断电源，起保护作用15．关于电现象，下列说法正确的是（）A．电流做功越快，电功率越大B．家用电器的金属外壳要接地C．同种电荷相互吸引，异种电荷相互排斥D．输电线进户后，先后接总开关、电能表、保险装置三、填空题16．在家庭电路中，各用电器之间是___________（选填“串联”或“并联”）的。
中考物理复习试题分类汇编--家庭电路
中考真题物理复习试题分类汇编--家庭电路附参考答案9．【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。
9．220；并联；电能。
9、【10年上海毕业】教室内日光灯正常工作的电压为 （1） 伏，日光灯与电风扇之间是（2） 连接的（选填“串联”或“并联”），学校每月的耗电量用 （3） 表测量。
8．【10昆明】小茜家新购住房刚装修完毕，家中部分照明电路如图2所示。
验收工程时，小茜闭合了开关S （家中其他用电器均处于断开状态），白炽灯L 亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
她断开开关S ，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）A ．测试两孔时测电笔都发光B ．测试两孔时测电笔都不发光C ．只有测试左面的孔时测电笔才发光D ．只有测试右面的孔时测电笔才发光3、【10年大理】随着人们生活水平的提高，家用电器不断增多，为了安全用电，以下措施中正确的是A ．更换保险丝时，越粗越好B ．发现有人触电，立即直接用手将其拉离电源C ．家庭电路中，利用测电笔可以辨别火线和零线D ．及时将生活垃圾、废旧电池装在一起，丢入垃圾桶5. 【10楚雄州】 以下说法正确的是A. 以地球同步通讯卫星为参照物，地球是运动的B. 超导技术可应用于电饭锅和远距离输电线C. 色光的三原色是红、黄、蓝D. 发现有人触电时，应首先切断电源16. 【10楚雄州】 在家庭电路中，火线与零线之间的电压是 V ，控制电灯的开关应当和电灯 联，电灯和其他用电器应当 联。
15、【10云玉溪】人体安全电压不高于36V ，当通过人体的电流接近 30 mA 时就会有生命危险。
据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。
3．【10云昭通】当发现有人触电，其中正确的做法是 ( )A ．立即去找电工B ．立即切断也源C ．立即直接用手把人拉开D ．立即直接用手把电线拉开11．【10年北京】小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
中考物理家庭电路故障的分析问题综合练习题及答案解析
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
中考物理家庭电路故障的分析问题综合练习题及详细答案
B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；
C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；
D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
【详解】
当闭合开关S、S1时，L0和L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
11．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
中考物理作图专题《家庭电路作图》专项训练(解析版)
《家庭电路作图》一、作图题1.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。
2.请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
3.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
4.声控开关在接收到一定响度的声音时会自动闭合一段时间。
某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。
请按题意将图中的电路连接完整。
5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
6.请将图中的开关、电灯和三孔插座接入家庭电路中。
要求：开关控制电灯，插座单独使用。
7.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
8.如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。
9.如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式．10.用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．11.如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线。
12.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
中考物理专题练习家庭电路含解析新人教版
家庭电路知识点一：家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2．家庭电路的连接：各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路,分为火线和零线,火线和零线之间220V的电压,火线和地线之间也有220V的电压,正常情况下,零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断,以便检测电路更换设备．安装在家庭电路的干路上,空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。
b．保险原理：当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝中电流等于或稍大于家庭电路的最大工作电流。
电路符号：d．连接：与所保护的电路串联,且一般只接在干路上．e．保险丝的额定电流是指电路能够工作的最大电流值。
(5)插座a．作用：连接家用电器,给可移动家用电器供电．b．安装：并联在家庭电路中,具体接线情况：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故．(6)用电器(电灯)、开关a．白炽灯是利用电流的热效应进行工作的,小功率的灯泡灯丝细而长,里面抽成真空．大功率的灯泡灯丝粗而短,且气压为0.1Pa,目的是平衡大气压对玻璃壳的压力,并阻止灯丝升华．灯泡长期使用会变暗,原因是灯丝升华变细,电阻变大,实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．b．灯泡的种类：螺丝口,卡口．螺丝口灯泡的螺旋接灯头的螺旋套,进而接零线；灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线；原因：防止维修触电．c．开关和用电器串联,控制用电器,如果开关短路用电器会一直工作,开关不能控制,但不会烧干路上的保险丝．(7)连接家庭电路时应注意的问题：①先确定火线和零线,然后在火线的干路上串联上熔断器,当电流过大时会自动熔断,以保护电路．②控制电灯的开关要接在火线上,并与电灯串联,当开关断开时,电路各部分都与火线断开,人接触到灯头等部位,也不会造成触电事故．③螺口灯泡的螺旋一定要接在零线上．因为正常情况下,零线是接地的,对地没有电压,所以在装卸灯泡时,人们不慎接触到灯泡的螺旋(与螺旋套相连),也不会发生触电事故．④电路中的插座如果是两孔插座,一定是左孔接零线,右孔接火线,要与电灯并联．如果是三孔插座,左孔接零线,右孔接火线,上端的孔接地．家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走,零线直接进灯座,火线先进保险盒,再过开关进灯座,三孔插座的接线方法一般是：左零右火上接地 .【例题1】如图是部分照明电路。
中考物理家庭电路故障的分析问题综合练习题含答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D．发现家用电器或电线着火时，必须首先切断电源，然后再救火【答案】D【解析】【分析】【详解】A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
中考物理19.1家庭电路(解析版)
19.1 家庭电路课后培优练第一阶——基础过关练1．在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是A．短路B．无电源C．开路D．以上说法都不对【答案】C【解析】【分析】电路有以下三种状态：通路（电路处处连通，电路中有电流，用电器工作）、断路（电路某处断开，电路中无电流，用电器不工作）、短路（不经用电器，导线直接连在电源两极上，此时电路中电流过大，会烧坏电源甚至引起火灾），据此即可解答．【详解】①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动，这些故障都会造成电路接触不良而断开，形成了开路，故选C．2．关于家庭电路和安全用电，下列说法正确的是A．家庭电路中的空气开关跳闸，一定是发生了短路B．三孔插座不需要接地C．螺丝刀式试电笔使用时，手指不能接触上端的金属帽D．控制用电器的开关必须安装在火线上【答案】D【解析】【详解】A. 空气开关跳闸时因为电流过大，主要原因有两个，一是短路，而是同时工作用电器过多；B. 三孔插座为“左零右火上接地”，上方接地线，以防金属外壳漏电发生危险；C. 使用试电笔时应按住笔后的金属，不能触碰试点笔前端金属，以防触电；D. 家庭电路连接，开关应接火线，因为接火线时，当开关断开，用电器与火线断开连接，避免触电危险．3．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误．．的是A．此插头能承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D．当插头插入插座的瞬间，用电器外壳先接地【答案】C【解析】【分析】根据三脚插头上标的字样可知插头能承受的最大电压；从安全用电方面分析标有“E”字的插脚接哪根线；根据三脚插头的特点分析拔下插头的瞬间用电器外壳与哪根线断开．【详解】A、三脚插头上标有数字是250V，表示此插头能承受的最大电压是250V；该项说法正确，不符合题意．B、标有“E”字的插脚是三脚插头的中上脚，根据三孔插座的接法，一定是接地线；该项说法正确，不符合题意．C、拔插头时，火线和零线刚刚断开时，由于接地线插脚比其它两脚稍长一些，金属外壳仍未离开地线；所以当拔下插头的瞬间用电器外壳首先与地线断开的说法错误，符合题意；D、当插头插入插座的瞬间，由于接地线插脚比其它两脚稍长一些，使金属外壳先接触地线；该项说法正确，不符合题意．故选C．4．下列家庭电路中，连接符合安全用电要求的是()A．B．C．D．【答案】B【详解】AC．家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC不符合题意；BD．为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B符合题意、D不符合题意．5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点，试电笔会发光C．若此时站在地上的人接触c点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则【答案】B【解析】【详解】AB．由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；C．若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；D．若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误．6．如图所示的家庭电路中，连接错误的元件是（）A．开关B．两孔插座C．电灯D．三孔插座【答案】B【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．7．三条线：火线、零线、地线。
中考物理专题练习家庭电路中电流过大的原因含解析新人教版
家庭电路中电流过大的原因知识点一：家庭电路中电流过大的原因1.家用电器的总功率过大；2.短路。
【例题1】家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
【答案】火线；短路（或用电器的总功率过大）。
【解析】（1）在家庭电路中,控制电灯的开关应该接在火线和灯泡之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,人接触灯泡时不会发生触电事故。
（2）家庭电路中电流过大的原因是短路或用电器总功率过大。
知识点二：保险丝的作用当通过保险丝的电流超过保险丝的额定电流时,保险丝熔断,从而切断电路,对电路有保护作用。
【例题2】保险丝在城乡家庭电路中仍然较为常用,以下关于保险丝的说法中正确的是（）A．只要电路里装了保险丝,就能起到保险作用B．选用额定电流越小的保险丝就越安全C．只有用适当的保险丝,才能既不妨碍供电,又能起到保险作用D．保险丝熔断时可用同样粗细的铜丝代替【答案】C【解析】家庭电路中为了防止电流过大对电路造成危险,在电路中接入保险丝。
保险丝的选择主要是根据家庭电路中线路能承载的电流,保险丝的规格不能超过导线的最大承载电流,否则对电路起不到保护作用。
保险丝的额定电流也不能选择太小,否则当使用较大功率用电器时,保险丝会熔断导致断电,引起用电的不便,所以要选择合适的保险丝才能既不妨碍供电,又能起到保险的作用。
更不能利用钢丝替代保险丝,因为铜丝的熔点高,当电路中电流超过导线的最大电流时,铜丝不会熔断,对电路起不到保护作用,容易引起危险。
一、选择题1．在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3）C．（1）和（3） D．（2）和（4）【答案】A【解析】家庭电路中电流过大,会引起家庭电路中空气开关跳闸。
(中考物理)第二十二单元 家庭电路与安全用电【过关测试】(原卷版)
家庭电路与安全用电【过关测试】（原卷版）
．．
．．
综合实践活动中，（2）班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（）。
关于安全用电，下列说法正确的是 。
通常情况下更换灯泡时，先要断开灯泡所在的支路开关；
使用电水壶、电饭锅时，金属外壳不需要接地；
在疫情期间，小明因在家中经常同时打开的电器过多而跳闸，所以他想用试电笔检
小明在打扫卫生时不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发
________线接通了。
为了节能降耗，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个新
Ⅴ；在家庭电路中，熔丝熔断的原因是短路和
小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框
方框中。
安装完毕后，闭合开关，电灯不亮，用点时，测电笔的氖管都发光，则电路的故障为
家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电
开关闭时插孔也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯、插座和。
中考物理 家庭电路故障 培优练习(含答案)含答案
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
中考物理培优专题复习家庭电路故障练习题附答案
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路、生活用电
【考点聚焦】
1．知道家庭电路的组成。
2．理解电路中的总电流随用电器功率的增大而增大。
3．知道保险丝和空气开关的作用
4．知道安全用电常识和安全电压
【呈现形式】
本部分知识与之相关的考点有：火线和零线及测电笔的使用，家庭电路的正确连接，家庭电路常见故障的判断分析，白炽灯的安装与功率的计算问题，过载和短路的概念，熔丝的特点与选择，家庭用电的计算，电能表的读数和作用，人体的安全电压值，触电发生的原因，安全用电常识。
这部分知识的呈现形式多以实验、作图、简答和计算题的形式出现，例如电路的设计，电路故障分析，电能消耗的计算等。
另外较新电器设备也将会越来越多地出现在中考试题中，如自动空气开关的使用。
【知识结构】
一、家庭电路的组成
1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。
2．家庭电路中主要部分的作用
（1）火线和零线：家庭电路靠低压供电线供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是220V，
零线和大地之间的电压为零。
（2）电能表：用来测量用户消耗的电功（能）。
（3）保险丝：家庭电路的保险盒和闸刀都装有保险丝，当电路中的电流过大时它能自动切断电路，起到保护作用。
（4）插座：为了给家用电器供电，家庭电路中都装有插座，插座有两种。
两孔插座：一孔接火线，一孔接零线；三孔插座：一孔接火线，一孔接零线，另一孔接地。
二、家庭电路中电流过大的原因
家庭电路中电流过大的原因有两种：
（1）电路中发生了短路，短路是指电流没有经过用电器而直接构成通路。
这种情况下的电流将会很大，甚至远远超过保险丝的熔断电流。
（2）用电器的功率过大
三、安全用电
安全用电主要是指：
1．触电的含义：触电是指一定大小的电流通过人体，影响人
体健康或造成伤亡的现
象。
2．安全用电：只有不高于36V的电压才是安全的。
3．触电的类型
4．安全用电原则；不接触
低压带电体，不靠近高压带
图1
电体
【方法提示】
一、家庭电路安装示意图
如图1所示是家庭电路的安装示意图，要注意家庭电路中的用电器及插座均是并联在电路中，电灯与控制它的开关要串联。
【例题1】安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请按顺序填写在横线上。
【解析】进户线入户之后不能直接连接用电器，还必须接入测量用电器消耗多少电能的电能表、控制整个家庭电路的闸刀开关和对电路起到保护作用的保险盒，并且顺序不能颠倒，所以其顺序为：电能表；闸刀开关；保险盒。
二、保险丝的作用
保险丝的作用是在电路中电流增大到危险程度以前自动切断电路。
选用保险丝的原则是使保险丝的额定电流等于或稍大于电路中最大的正常工作电流。
【例题2】随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是〔〕
A.照明电路中保险丝应安装在地线上
B.在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可
C.在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力
D.在现有的照明电路中，增加用电器时只需将电能表和保险丝换成允许通过的电流足够大就可以了
【解析】家庭电路中的电流不能太大，限制家庭电路中电流一般是这样几个因素：输电线的安全电流值、电能表允许通过的最大电流值和保险丝的额定电流值。
所以，我们在增加家用电器时，不能仅仅只考虑上述几个因素中的某一个，要进行全面考虑，本题正确答案应是C。
B和D 选项将使保险丝失去保险作用，另外，保险丝应装在火线上，所以A项也错。
三、家庭电路故障分析
【例题3】某同学家中的四盏灯突然全部熄灭了，检查分析保险丝并未烧断，用测电笔测试室内各处电路时，无论测试火线还是零线，氖管均发光。
于是，该同学对故障作了如下四种判断，其中正确的是〔〕A．灯泡全部烧坏了 B.室内线路某处短路了
C.进户线短路了
D.进户零线短路了
【解析】
题中给出四种判断，都有可能导致电灯突然全部熄灭，但分析电灯熄灭后的检查结果，就会发现有些判断是错误的。
首先。
检查时发现保险丝并未烧断，这说明室内线路没有短路，因为如果发生短路，必有因电流过大而烧坏电路的现象发生。
这样，选项B可以排除；其
图2
次，用测电笔测试各处电流时氖管均发光，说明线路中火线没有断。
因此，选项C 也可以排除；另外，用测电笔测试零线时，正常情况
下氖管不应发光，现在氖管发光，说明零线通过灯泡的灯丝与火线连
在了一起，所以，灯泡并未全部烧坏。
这样，又排除了选项A ；测试
火线、零线时氖管均发光，同时也说明了进户线的零线是断开的，从
而导致电路不通，电灯不亮，但室内各处都与火线相接，处于有电状
态，因此，选项D 是正确的。
四、家庭电路的连接与设计
家庭电路的连接与设计问题主要有三种类型：
（1）给定几种元器件的符号，要求
按照有关的连接规则，把它们分别连入电
路；
（2）根据生活用电常识和安全用电原则，对已知电路的连接情况，作出正确或错误的判断；
（3）根据已知的电路元件，运用有关的电路知识，设计具备某
种功能的电路。
【例题4】根据家庭电路的组成原则，把图2中的引线a 、b 、
c 、
d 正确的连入电路。
【解析】
开关应该与被控制的电灯串联，且要接在靠近火线一端，因此，
引线d 要接在火线上，引线c 要接在零线上，三孔插座上左右对称的
两个插孔一个接火线，一个接零线，中间的插孔接地线，所以，引线
a应接在零线上，引线b应接在地线上。
五、判断家庭电路中还能接入多少用电器
【例题5】某用户有下列几种家用电器：900W电饭煲一个，200W电冰箱一台，750W
电暖器一台，100W电视机一台，40W电灯三盏，1500空调器一台。
如果上述六种用电器欲同时使用，则如何选择保险丝规格？如果该用户的电能表允许通过最大电流是10A，则应如何选择保险丝规格？使用时应注意什么？
【解析】
用电器的总功率为3570W
用户干路的总电流为16.2A
故应选择额定电流略大于16.2A的保险丝。
如果该用户电表的最大电流为10A，则不能使用10A的保险丝，这时上述用电器不能同时使用，此时同时使用的最大功率为P m＝UI＝220V×10A＝2200W
如果不用空调器，其它五种用电器的总功率为2070W，小于P m，故可同时使用；如果使用空调器，则既不能使用电饭煲，也不能使用取暖器，但可同时实用电冰箱、电视机和三盏电灯。
【对应训练】
1.在家庭电路中,熔丝的作用是
〔〕
A．防止人们触电事故的发生 B.防止用电器连续工
作时间过长
C．防止家庭电流过大,保护电路 D.防止电路开路,造成断电
2.关于保险丝的说法,下列正确的是
〔〕
A．越粗的保险丝额定电流越大
B．在手边没有合适熔丝的情况下,可用铁铜丝替代熔丝
C．保险丝是有电阻大、熔点高的铅锑合金制成
D．保险丝越粗额定电流越大
3．照明电路中保险丝被熔断可能是因为
〔〕
A．电路断路 B.用电器总功率过大 C.熔丝额定电流过大D.有人触电
4．保险丝的工作原理是
〔〕
A．电流的热效应 B.电流的磁效应 C.电流的化学效应
D.以上三种都有
5.某室内用电器正常工作，在台灯的开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能的是〔〕
A.插座处原来有短路
B.台灯的插头处有短路
C.台灯灯座的两个接头短路了
D.开关中的两个接头短路了
6.某室内用电器正常工作，将台灯插头插入插座，闭合台灯开关，室内用电器便全部停止工作，那么下列原因可能的是〔〕
A.插座处原来有短路
B.台灯的插头处有短路
C.台灯灯座的两个接头短路了
D.开关中的两个接头短路
7.家庭中的空气开关突然跳闸,我们应该〔〕
A．抓紧时间检修电路 B.立即将空气开关复位
C.估计是停电了,等一段时间
D.应先找到发生故障的原因,排除之后恢复供电.
8.某保险管上标有“10A”字样,它的物理意义是___________________.
9.不能用铁铜丝替代保险丝的原因是___________________.
10.空气开关中,当电流过大时,开关中的_______起作用,使开关断开,切断电路.
11.保险丝应______联在电路中,它的作用是在电流增大到危险程度之前______电路,更换保险丝时,一定要先______电源.
12.电工师傅在检修电路时,手边备有的熔丝嫌粗,但又急着要用,你有什么办法?并请说明你这样做的理由.
13.图3甲所示是一种电磁限流器的示意图,当电路中电流过大时,电磁铁A 吸引衔铁B,接点C 、D 被弹簧拉起,电路切断,图7-11乙所示是某同学设计的电磁限流器.两图相比,说明图3的最大优点.
【参考答案】
1.C
2.D
3.B
4.A
5.B
6.C
7.D
8.该保险管的额定电流为10A
9.铁铜丝熔点太高,电流过大时无法熔断 10.电磁铁 11.串 切断 切断 12.嵌一个口子 减小横截面积,减小额定电流,减小熔断电流 13.略
图3 甲 乙。
