天府新区西区产业园起步区“两横一纵”建设项目（西创路、科学城西路）桩基托梁挡土墙工程施工方案西区产业园起步区工程西创路（原新普路）桩基托梁挡土墙工程施工专项方案编制人：审核人：审批人：中建股份有限公司西区产业园起步区项目部2017年2月1目录第一章、工程概况 (3)第二章、编制依据 (4)第三章、施工工艺 (5)3.1、桩基施工 (4)3.2、托梁施工 (28)3.3、挡土墙施工 (29)第四章、质量保证措施 (30)第五章、安全保证措施 (32)第六章、施工组织与管理 (45)第七章、环保措施 (45)第八章、施工进度计划 (47)九、附图 (50)第一章工程概况1.1 工程简介本工程为天府新区西区产业园起步区“两纵一横”建设项目西创路位于新津县新普路，起于滨河路中桥，止于中储粮兴物六路全长7000米。
K5+369-K5+419段右侧桩基托梁挡土墙全长50米，桩基为双排桩梅花形布置，桩长19米、桩径1.2米，设计强度C30，共20根桩。
托梁每片长10米、宽4.5米、高1.0米。
采用C30混凝土。
挡土墙强身采用C15混凝土。
K5+369-K5+419段右侧原设计为原道路加宽填筑路堤拆除酒精库围墙，现将此段方案调整为K5+369-K5+419段右侧桩基托梁挡土墙。
方案作出调整前我司按原设计填筑方案施工，现K5+100-K5+600右侧除开桩基托梁段路堤填筑、砂砾石填筑、通信、U型槽等已施工完毕。
从现有路基范围内修建施工便道存在高差大、距离短、破坏现已施工完毕的路堤、管线等。
因此施工该段桩基托梁挡土墙需从K5+560右侧圆管涵外侧沿填方坡脚外1米修建一条6米宽便道至酒精库围墙处。
（便道平面图、横断面图、做法附后）。
K5+369-K5+419段右侧桩基托梁挡土墙桩基为双排桩梅花形布置，长17米、桩径1.2米。
根据放样结果桩位离现有路基坡脚宽度为米，至现有路面顶10米，而旋挖成孔需保证9米的工作宽度，因此老路路基需往路基中心线方向分台阶拓宽米，为了保证桩基托梁挡土墙施工期间该段路基坡面稳定、老路行车道车辆、行人安全，K5+369-K5+419段右侧桩基托梁挡土墙路基破面需采取喷浆防护措施。
桩基托梁衡重式路肩挡土墙施工方案
中铁四局洛湛线M4标项目经理部一队桩基托梁衡重式路肩挡土墙施工方案编制：复核：工程部：安质部：分管领导：二○○六年八月十四日DMK582+816.5~DMK582+901.5段桩基托梁、衡重式路肩挡土墙施工组织设计一、工程概况：1.1工程地质此段属于丘陵地貌，地形起伏较大，与右侧山坡高差35m左右，自然坡度20～30度。
上层为粉质粘土，下层为云母片岩。
1.2工程数量注：带*号为抗侵蚀混凝土。
二、施工队情况：根据施工数量和施工环境情况，桩基部分分三个开挖小组，每组为2人，一个混凝土浇筑组，每组3人；托梁和挡墙部分分一个模板组，每组4人，一个混凝土浇筑组，每组4人。
三、施工顺序及开、完工日期：3.1测量放样及场地清理：2006年8月10日至2006年8月14日；3.2桩身开挖及护壁：2006年8月15日至2006年9月30日；3.3桩身浇筑：2006年9月1日至2006年10月5日；3.4托梁浇筑：2006年10月10日至2006年10月20日；3.5挡墙浇筑：2006年10月22日至2006年11月10日；四、施工方案4.1基坑开挖，在孔口地面下0.5m以内做好加强衬砌，在距孔口0.5m处加适当高度围埂挡水；，设置孔内照明必须使用安全电压；，每节高度为0.5~2m，可根据开挖时土质及时调整分节开挖的高度；，必须戴安全帽，并随时测量孔下空气污染浓度，如超过各项污染浓度限值的三级标准时，应增设通风设施；，再用汽车装至弃土场，经常检查提取土渣的吊桶、吊钩、钢丝绳；4.2支护，就地灌注混凝土，浇注前清除孔壁松土和对护壁钢筋进行检查，并经监理工程师认可后再浇筑混凝土。
，以保证混凝土护壁支架的模板可在灌注24小时后拆除。
4.3桩身钢筋绑扎；，以等距离绑在钢筋骨架周径上，其沿桩长的间距不超2m，横向圆周不得少于8处（方桩）；，同一断面受力筋接头不超过总数量的二分之一，钢筋搭载长度满足规范要求；，先焊骨架下部，后焊骨架上部，每一条焊缝一次焊成；4.4灌注桩身混凝土，方可浇注桩身混凝土；，振动棒振捣；，预计浇筑前2小时报送浇筑令；，直至灌注的混凝土顶面标高达到设计标高的截面高度才可停止浇注，以保证截面以下的混凝土均达到强度标准。
桩基托梁挡土墙施工工艺

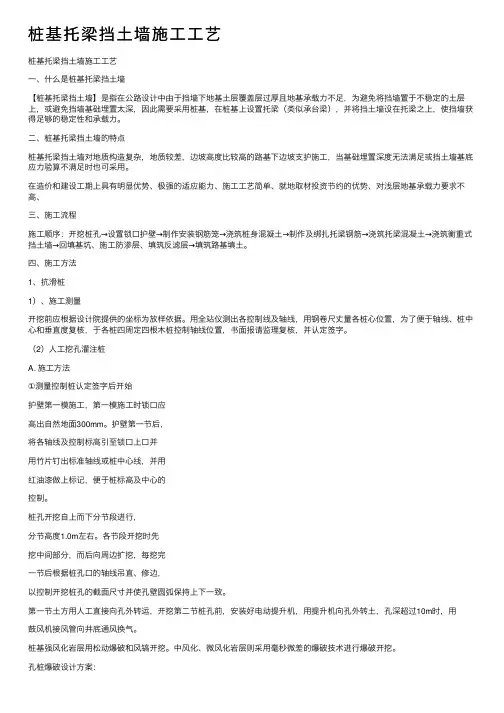

桩基托梁挡⼟墙施⼯⼯艺桩基托梁挡⼟墙施⼯⼯艺⼀、什么是桩基托梁挡⼟墙【桩基托梁挡⼟墙】是指在公路设计中由于挡墙下地基⼟层覆盖层过厚且地基承载⼒不⾜，为避免将挡墙置于不稳定的⼟层上，或避免挡墙基础埋置太深，因此需要采⽤桩基，在桩基上设置托梁（类似承台梁），并将挡⼟墙设在托梁之上，使挡墙获得⾜够的稳定性和承载⼒。
⼆、桩基托梁挡⼟墙的特点桩基托梁挡⼟墙对地质构造复杂，地质较差，边坡⾼度⽐较⾼的路基下边坡⽀护施⼯，当基础埋置深度⽆法满⾜或挡⼟墙基底应⼒验算不满⾜时也可采⽤。
在造价和建设⼯期上具有明显优势、极强的适应能⼒、施⼯⼯艺简单、就地取材投资节约的优势、对浅层地基承载⼒要求不⾼、三、施⼯流程施⼯顺序：开挖桩孔→设置锁⼝护壁→制作安装钢筋笼→浇筑桩⾝混凝⼟→制作及绑扎托梁钢筋→浇筑托梁混凝⼟→浇筑衡重式挡⼟墙→回填基坑、施⼯防渗层、填筑反滤层→填筑路基填⼟。
四、施⼯⽅法1、抗滑桩1）、施⼯测量开挖前应根据设计院提供的坐标为放样依据。
⽤全站仪测出各控制线及轴线，⽤钢卷尺丈量各桩⼼位置，为了便于轴线、桩中⼼和垂直度复核，于各桩四周定四根⽊桩控制轴线位置，书⾯报请监理复核，并认定签字。
（2）⼈⼯挖孔灌注桩A. 施⼯⽅法①测量控制桩认定签字后开始护壁第⼀模施⼯，第⼀模施⼯时锁⼝应⾼出⾃然地⾯300mm。
护壁第⼀节后，将各轴线及控制标⾼引⾄锁⼝上⼝并⽤⽵⽚钉出标准轴线或桩中⼼线，并⽤红油漆做上标记，便于桩标⾼及中⼼的控制。
桩孔开挖⾃上⽽下分节段进⾏，分节⾼度1.0m左右。
各节段开挖时先挖中间部分，⽽后向周边扩挖，每挖完⼀节后根据桩孔⼝的轴线吊直、修边，以控制开挖桩孔的截⾯尺⼨并使孔壁圆弧保持上下⼀致。
第⼀节⼟⽅⽤⼈⼯直接向孔外转运，开挖第⼆节桩孔前，安装好电动提升机，⽤提升机向孔外转⼟，孔深超过10m时，⽤⿎风机接风管向井底通风换⽓。
桩基强风化岩层⽤松动爆破和风镐开挖。
中风化、微风化岩层则采⽤毫秒微差的爆破技术进⾏爆破开挖。
桩基托梁衡重式路肩挡土墙施工方案
中铁四局洛湛线M4标项目经理部一队桩基托梁衡重式路肩挡土墙施工方案编制：复核：工程部：安质部：分管领导：二○○六年八月十四日DMK582+816.5~DMK582+901.5段桩基托梁、衡重式路肩挡土墙施工组织设计一、工程概况：1.1工程地质此段属于丘陵地貌，地形起伏较大，与右侧山坡高差35m左右，自然坡度20～30度。
上层为粉质粘土，下层为云母片岩。
1.2工程数量注：带*号为抗侵蚀混凝土。
二、施工队情况：根据施工数量和施工环境情况，桩基部分分三个开挖小组，每组为2人，一个混凝土浇筑组，每组3人；托梁和挡墙部分分一个模板组，每组4人，一个混凝土浇筑组，每组4人。
三、施工顺序及开、完工日期：3.1测量放样及场地清理：2006年8月10日至2006年8月14日；3.2桩身开挖及护壁：2006年8月15日至2006年9月30日；3.3桩身浇筑：2006年9月1日至2006年10月5日；3.4托梁浇筑：2006年10月10日至2006年10月20日；3.5挡墙浇筑：2006年10月22日至2006年11月10日；四、施工方案4.1基坑开挖4.1.1开挖前做好桩区地表截、排水及防渗工作，在孔口地面下0.5m以内做好加强衬砌，在距孔口0.5m处加适当高度围埂挡水；4.1.2备好开挖时桩内排水、通风和照明，设置孔内照明必须使用安全电压；4.1.3设置好对右侧山坡变形、移动的观测以及对做好作业人员的安全防护技术措施。
4.1.4开挖采用人工分节开挖，每节高度为0.5~2m，可根据开挖时土质及时调整分节开挖的高度；4.1.5桩孔下开挖工作人员不得超过2人，必须戴安全帽，并随时测量孔下空气污染浓度，如超过各项污染浓度限值的三级标准时，应增设通风设施；4.1.6开挖出的土用木绞车提升出桩孔后用手推车推至DMK582+800处，再用汽车装至弃土场，经常检查提取土渣的吊桶、吊钩、钢丝绳；4.2支护4.2.1护壁支护，就地灌注混凝土，浇注前清除孔壁松土和对护壁钢筋进行检查，并经监理工程师认可后再浇筑混凝土。
桩基托梁挡墙施工方案
桩基托梁挡墙施工方案一、工程准备1.深入了解设计图纸和技术要求，熟悉挡墙结构和尺寸。
2.对施工现场进行勘测，确定土质和地下水位条件，评估施工难度。
3.准备好所需的材料和设备，包括钢筋、混凝土、脚手架等。
二、桩基施工1.挖掘桩基坑，按照设计要求确定桩的数量和位置。
2.安装钢筋笼，将钢筋笼放置在桩基坑中，保持良好的定位和垂直度。
3.浇筑混凝土，使用泵车将混凝土倒入桩基坑中，确保充实均匀。
4.整平表面，利用抹光工具对桩基表面进行整平，使其与地面齐平。
5.养护桩基，采取适当的养护措施，保持桩基的强度和稳定性。
三、托梁施工1.预制托梁，根据设计要求和尺寸，将托梁预制好，包括钢筋的绑扎和混凝土的浇筑。
2.定位托梁，将预制好的托梁放置在桩基上，保持良好的水平和垂直度。
3.连接钢筋，利用钢筋连接件将托梁与桩基的钢筋连接起来，形成一个整体结构。
4.浇筑混凝土，使用泵车将混凝土倒入托梁的空间中，确保充实均匀。
5.整平表面，利用抹光工具对托梁表面进行整平，使其与挡墙表面齐平。
四、挡墙施工1.准备挡墙模板，按照设计要求制作好挡墙模板，确保尺寸和平整度。
2.安装挡墙模板，将模板安装在托梁上，保持良好的定位和垂直度。
3.钢筋绑扎，根据设计要求在模板内安装挡墙的钢筋，保证钢筋的位置和间距。
4.浇筑混凝土，使用泵车将混凝土倒入挡墙模板中，或采用搅拌车将混凝土运输到施工现场。
5.整平表面，利用抹光工具对挡墙表面进行整平，使其光滑平整。
6.拆除模板，待混凝土达到一定强度后，拆除挡墙模板。
五、验收和养护1.进行挡墙的质量验收，检查挡墙的尺寸、强度和平整度是否符合设计要求。
2.进行养护，采取适当的养护措施，保持挡墙的强度和稳定性。
3.定期检查和维护，对挡墙进行定期检查，及时修复和加固。
以上是桩基托梁挡墙施工的基本方案，根据具体情况和设计要求可能会有所不同。
在施工过程中，需要严格按照规范和技术要求进行操作，确保施工质量和安全性。
桩基托梁式挡土墙施工组织设计
桩基托梁式挡土墙施工组织设计一、前言挡土墙是土木工程中常见的一种边坡支护结构，在工程施工中有较为广泛的应用。
其中桩基托梁式挡土墙是一种比较常见的结构形式，其施工组织设计对于工程的安全、质量和进度具有重要意义。
本文将针对桩基托梁式挡土墙的施工组织设计进行探讨和分析，以期为相关工程提供可行的施工方案。
二、桩基托梁式挡土墙施工组织设计1.施工前的准备工作桩基托梁式挡土墙施工前，首先需要进行详细的工程勘察和设计，包括边坡稳定性分析、桩基及托梁的合理布置和设计等。
同时，需要确定施工所需的材料和设备，保证供应的及时性和质量。
另外，还需要进行现场的环境调查和安全评估，确保施工过程中的安全。
2.施工方案的确定根据工程勘察和设计结果，结合实际施工条件确定桩基托梁式挡土墙的具体构造及施工方案。
包括桩基的打桩方式、托梁的浇筑及辅助构造物的安装方法等。
3.施工人员的培训和配备为了保证施工的质量和安全，需要对施工人员进行必要的培训和考核，合理安排施工人员的工作任务，并确保其具备相关证书和资质。
同时，需要合理配备施工所需的人员和设备，确保施工按照预定计划进行。
4.施工过程中的安全措施桩基托梁式挡土墙的施工涉及到大量的机械设备和高空作业，为了保证施工的安全，需要制定详细的施工安全计划和措施。
包括对施工现场的安全监测和管理、施工人员的安全防护及相应的应急预案等。
5.施工过程中的质量控制质量是工程施工的核心要素之一，对于桩基托梁式挡土墙的施工来说更是如此。
需要对施工过程进行全程的质量监控和检测，确保施工符合相关的质量标准和规范要求，提高工程的整体质量。
6.施工期间的环境保护在施工期间，需要采取一系列的环境保护措施，减少施工对环境的影响。
包括对施工废弃物的处理、减少粉尘和噪音的扰民、避免对周边植被和水源的污染等。
7.施工后的验收和维护桩基托梁式挡土墙施工完成后，需要进行相关的验收和鉴定工作，确保工程的质量和安全符合相关规范。
同时，需要为工程的后期维护提供合理的方案和建议，延长工程的使用寿命。
路基挡土墙拖梁施工方案
路基挡土墙拖梁施工方案一、工程概况路基挡土墙K3+568.53-K3+638.53，K3+722.89-K3+882.89段由于地基承载力较底，挡墙底设桩基托梁。
托梁每片长9.98M，其中1-2#、13-16#托梁宽3.2M，其余托梁宽3.6M，托梁间设宽2CM的伸缩缝。
二、施工准备1. 生产与生活临建设施根据本工程量，计划进场管理人员5名，工人24人，计划管理人员住在离K3+700左侧150m的第一施工处项目部内，工人住在红线范围内搭建100m2的临时工棚内。
2.三通一平：该段主线便道已修通，场地平整完毕；施工用水为抽取检验合格的地下水；施工用电为自备发电机备用。
3.材料准备：根据设计、施工工艺确定使用原材料名称、规格、数量。
选择满足要求的材料。
材料进场必须出具质量证明书并且按规范要求进行抽样复试,做到双控合格后方可使用到工程中。
4.试验：砼配合比经过试验已经确定，进场钢筋、水泥、砂石料符合质量要求标准。
工地设专职试验员一名，协助项目部实验室人员进行工地试验及质量控制。
三、人员机械组合托梁施工由桥梁二队施工，施工负责人庄戌哲，主要施工人员及投入设备见下表：主要管理人员一览表技工 8人普工 20人主要机械一览表四、施工进度安排,计划工期从2007年2月24日至2007年4月15日。
五、施工方法及工艺流程1.基坑开挖基坑开挖前先由测量人员放样，测出托梁中心轴线的位置，并做好保护桩，以便基坑开挖及安装模板时随时检查。
基坑按1：1放坡，开挖前由轴线放出开挖范围，用挖掘机开挖，人工配合。
为防止基底土层扰动，机械开挖时预留20cm土层。
局部托梁底部若存在漏空，用M5浆砌片石进行嵌补稳固密实。
余下部分待挖孔桩头凿毛后用人工清理到设计标高以下5cm。
重新测量放线，准确定出托梁位置。
为防止地表水或地下水对基坑造成影响，防止基坑积水，沿基坑边线挖15cm 深排水边沟并在四角挖集水井，必要时用水泵抽水。
2.托梁钢筋绑扎钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-91）和《钢筋混凝土用热轧带肋钢筋》（GB1499-98）规定，并应满足设计文件的要求。
桩基托梁路肩挡土墙施工组织设计
桩基托梁路肩挡土墙施工组织设计一、工程概述本工程为_____项目的桩基托梁路肩挡土墙施工。
该挡土墙位于_____地段，主要作用是为了保障道路的稳定性和安全性，防止路基坍塌和滑坡等情况的发生。
二、施工准备1、技术准备（1）熟悉施工图纸和相关技术规范，组织技术人员进行图纸会审，制定施工方案和技术交底。
（2）进行现场勘察，了解地形地貌、地质条件和周边环境等情况。
（3）做好测量放线工作，设置控制点和水准点，并进行复测和保护。
2、材料准备（1）采购符合设计要求的钢筋、水泥、砂、石等原材料，并进行检验和试验。
（2）准备好模板、脚手管、扣件等周转材料。
3、机械设备准备（1）配备钻孔机、起重机、电焊机、搅拌机等施工机械设备，并进行调试和维护。
（2）确保机械设备的性能良好，满足施工要求。
4、劳动力准备（1）组织施工队伍，选择经验丰富、技术熟练的工人。
（2）对施工人员进行技术培训和安全教育。
5、现场准备（1）清理施工现场，平整场地，修筑施工便道。
（2）搭建临时设施，如办公区、生活区、仓库等。
三、施工工艺流程1、桩基施工（1）测量放线，确定桩位。
（2）埋设护筒，护筒采用钢板制作，内径比桩径大 200 400mm ，护筒中心与桩位中心偏差不大于 50mm ，护筒埋深 1 2m 。
（3）钻机就位，调整钻机水平和垂直度，保证钻孔的垂直度偏差不大于 1% 。
（4）钻进成孔，根据地质条件选择合适的钻进速度和泥浆比重，钻进过程中要及时排渣和补浆。
（5）清孔，采用换浆法或抽浆法进行清孔，清孔后的泥浆比重和含砂率要符合设计要求。
（6）钢筋笼制作与安装，钢筋笼在现场制作，主筋采用焊接连接，箍筋采用绑扎连接，钢筋笼安装时要保证垂直度和保护层厚度。
（7）灌注混凝土，混凝土采用导管法灌注，导管内径为 200300mm ，导管底口距孔底 300 500mm ，灌注过程中要连续进行，控制好灌注速度和混凝土顶面标高。
2、托梁施工（1）桩顶凿毛，将桩顶混凝土表面凿毛，露出新鲜混凝土。
桩基托梁挡土墙施工组织设计
桩基托梁挡土墙施工组织设计
一、简介
桩基托梁挡土墙是由桩基、梁托架、挡土墙等组成，是一种常用的堤
坝护坡形式之一、它的结构简单，施工灵活，基础可以是挤压土，砂土或
其他类型。
其抗剪强度高，抗拉强度中等，抗压强度可由砌体选择而定。
它能顺利抵抗水流冲刷和液态土的均质冲击，具有良好的稳定性和可靠性，因而在各种堤坝保护和护坡工程中被广泛应用。
1.施工前准备：就安全技术措施、桩基的预加固土工施工以及梁托架、挡土墙砌筑施工等要进行充分的准备和组织，以确保施工质量。
2.桩基施工：桩基施工主要包括桩基预埋、桩基凿孔、桩基加固等工序，其中预埋桩施工重点在于确定桩基深度，设计用量和排布，以确保桩
基的受力状态满足设计要求。
3.梁托架施工：梁托架施工主要包括梁托架预制、安装和拉结等工序，其中预制的重点在于确定梁托架尺寸、设计用量和排布，以确保梁托架的
稳定性和刚度满足设计要求。
4.挡土墙施工：挡土墙施工主要包括挡土墙砌筑、面层涂装、排水管
布置等工序。
桩基托梁挡土墙
济祁高速淮合段路基01合同段桩基托梁挡土墙施工方案编制:审核:审批:安徽省公路桥梁工程有限公司济祁高速淮合段路基01合同段项目经理部2014年10月30日目录一、编制范围、依据 (1)1、编制范围 (1)2、编制依据 (1)二、工程概述 (1)三、施工部署 (1)1、项目组织机构 (1)2、施工队伍安排 (3)3、施工资源配置 (4)四、施工准备 (5)1、技术准备 (5)2、机具准备 (5)3、材料准备 (5)4、作业条件准备 (6)5、安全应急措施准备 (6)6、外业工作准备 (6)五、施工方案 (7)1、桩基施工 (7)2、承台施工 (15)3、挡土墙墙体施工 (16)4、混凝土挡块施工 (18)六、质量保证措施 (19)1、质量保证体系 (19)2、质量控制措施 (22)七、安全生产保护措施 (23)1、安全保证体系 (23)2、安全保证措施 (24)八、文明施工及环境保护保证措施 (25)1、扬尘控制措施 (25)2、文明施工保护措施 (25)3、环境保护措施 (25)一、编制范围、依据1、编制范围济祁高速淮合段路基01合同段桩基托梁挡土墙工程。
2、编制依据（1）工程现场考察情况（2）《济祁高速淮合段路基01合同段施工合同文件》（3）《济祁高速淮合段路基01合同段施工图设计》（4）《桥涵施工手册》（上、下册）（5）《济祁高速淮合段路基01合同段总体施工组织设计》（5）《济祁高速淮合段路基01合同段总体施工进度计划》（7）《公路桥涵施工技术规范》JTG/T F50-2011（8）《公路工程质量检验评定标准》JTG F80/1-2004（9）《公路工程技术标准》JTG B01-2003（10）《混凝土结构工程施工及验收规范》GB50204（11）《公路工程质量检验评定标准》JTG F80/2-2004（12）《公路工程施工安全技术规程》JTJ 076-95二、工程概况济祁高速淮合段路基01标桩基托梁挡土墙长度为160m，其中k77+218-k77+238段挡墙平均高度为7.5m，k77+238-k77+378段挡土墙平均高度为6.5m。
桩基托梁式挡土墙施工组织设计
桩基托梁式挡土墙施工组织设计一、施工组织设计概述挡土墙是一种常用的土木工程结构，用于抵御土体受力后的位移和变形，保护建筑物和人员的安全。
其中，桩基托梁式挡土墙是一种常见的挡土墙结构形式，其施工组织设计对于保证工程质量、安全和进度具有重要意义。
二、施工前准备1.确定施工方案。
包括挡土墙结构设计、材料选用、施工工艺等内容。
2.制定施工计划。
对整个施工过程进行详细的规划和安排，确定施工周期、工序安排等。
3.准备施工物资和设备。
包括所需的钢筋、混凝土、钢板桩等材料，以及挖掘机、起重机等设备。
4.安排人员。
确定施工队伍，分工明确，确保每个工序都有专业人员进行操作。
三、施工过程安全措施1.工地安全。
确保工地内没有杂物和障碍物，保证机械设备和人员的安全。
2.作业人员安全。
对作业人员进行安全教育培训，强调个人防护措施，严禁违章操作。
3.设备安全。
保证施工所使用的机械设备具备完好的安全保护装置，定期进行维护和检查。
四、具体施工工艺1.桩基施工。
确定桩基的位置和型号，进行钻孔和灌注桩混凝土。
2.托梁制作和安装。
根据设计要求，制作合格的托梁，并进行精确的安装。
3.土石方开挖和支护。
根据挡土墙的设计要求进行土石方开挖和支护，确保工程质量。
4.挡土墙安装。
将预制好的挡土墙板进行定位和安装，保证每块挡土墙板的平整度和稳固性。
5.连接构造件。
对挡土墙板、托梁和桩基进行有效的连接，保证整个结构的稳固性和连续性。
五、质量和安全保障1.施工过程中的质量监控。
对每个工序进行质量把控，及时发现和解决施工中的质量问题。
2.安全监管。
设立专门的安全监管岗位，对施工现场进行24小时监控和巡视，确保施工安全。
3.现场技术指导。
安排专业技术人员进行现场指导，解决施工中的技术难题和疑点。
六、环境保护措施1.垃圾处理。
对施工现场产生的垃圾进行分类处理，保护环境。
2.大气污染防治。
对施工中的粉尘和烟气进行有效控制，减少对周边环境的影响。
3.水土保护。
桩基托梁挡土墙施工方案
DK90+004~DK90+039桩基托梁挡土墙施工方案一、工程概况本工程基础采用大直径人工挖孔灌注桩(1.5m*2.0m),设计强度C30，共6根桩，62延长米。
托梁采用C30混凝土，共3片。
挡土墙墙身采用C15片石混凝土浇注，共35延米。
（一）、工程简介基础设计采用人工挖孔桩，人工挖孔桩桩径为1.5m*2.0m共计6根，强度为C30，桩钢筋保护层厚度不小于60mm，桩纵筋采用闪光对焊接头。
托梁混凝土强度为C30，顶面摩擦系数不小于0.5。
挡土墙墙身采用C15片石混凝土浇注，墙身沿线路方向每隔10m-20m设置一道伸缩缝（沉降缝），梅花形布置排水坡度4%的泄水孔，墙背连续设置0.3m 厚的砂夹卵石反滤层。
（二）、工程地质简介本测区属闽东南剥蚀残丘地貌，地面高程一般为15-18m，相对高差1-13m，地形平坦，线位横穿324国道及江口镇。
测区地表水主要为沟水、渠水及塘水，水量随季节变化，受大气降水补给，以蒸发、下渗等形式排泄，地表水不发育，区内地下水水位埋深0-4m，具弱硫酸型酸性侵蚀和中等溶出型侵蚀。
本段表层为粉质黏土，下伏基岩为凝灰熔岩。
二、施工方法——桩基（一）、施工测量?1、开挖前应根据设计院提供的坐标为放样依据。
用全站仪测出各控制线及轴线，用钢卷尺丈量各桩心位置，为了便于轴线、桩中心和垂直度复核，于各桩四周定四根木桩控制轴线位置，书面报请监理复核，认定签字后开始护壁第一模施工，第一模施工时锁口应高出自然地面200mm。
护壁第一节后，将各轴线及控制标高引至锁口上口并用竹片钉出标准轴线或桩中心线，并用红油漆做上标记，便于桩标高及中心的控制。
（二）、人工挖孔桩成孔施工1、桩基施工方法? 1）通过对临近工程桩基础施工的了解，在人工挖孔砼灌注桩成孔时易发生涌泥及流砂等现象，施工时初步采用孔桩互降法进行有效降水的施工方案。
? 2）、挖孔时应采用跳挖成孔施工，保证密桩每间隔一天进尺一模的要求，使其减少对相邻桩影响，积水应用潜水泵及时排出，以减少对相邻桩的侧压力，确保密桩能按设计及规范要求成孔。
桩基托梁挡墙施工方案
桩基托梁挡墙施工方案1、施工流程施工桩井测量→开挖桩基护壁→护壁立模施工→桩体施工→托梁施工（托梁强度达到设计强度的75%后，再施工挡墙）→挡墙施工→墙后土石方施工。
2、技术要求(1)桩井开挖前孔口作好防排水措施，桩应跳槽开挖，并应及时做好护壁支撑。
(2)桩井开挖禁止大爆破。
(3)护壁须立模施工。
(4)桩体应连续灌注，一次完成。
混凝土内不得掺加片石。
(5)开挖过程中应核对地层分布，如有差异，应及时通知业主及设计单位。
(6)桩顶主筋应伸入托梁内并与其钢筋绑扎，托梁下方采用7.5号浆砌片石回填。
(7)托梁顶面的墙底范围内预埋毛石，当托梁强度达到75%时，方可砌筑挡土墙。
3、施工注意事项(1)本设计桩的锚固地段地层为泥质粉砂岩，施工过程中必须按公路路基设计规范附表的要求对锚固段的地质情况和桩的锚固段效果进行核实和桩身位移，变形监测，若施工现场发现锚固段地层地质情况与设计不符或者其他异常现象，应及时通知设计单位变更设计。
(2)桩孔爆破采用浅眼爆破法，严格控制用药量，桩孔较深时，宜采用电引起爆。
挖孔开挖时应经常检查桩孔内气体含量，当二氧化碳浓度超过0.3%或者发现孔内有害气体时应增加通风设备。
(3)桩孔按照设计图要求隔桩开挖，桩孔开挖前应做好锁口，下挖每2米应及时设护壁，加强桩孔周围的地表排水措施，切实保障施工及人身安全。
(4)桩身混凝土须连续灌注，以免形成施工缝，混凝土倾倒高度必须严格按照施工技术规范执行。
避免桩身混凝土产生离析。
按照规范要求严格进行振捣。
(5)桩身及托梁混凝土强度达到强度的75%以上时方可砌筑浆砌片石挡墙，砌筑墙身至4米以上后，须于墙后适当填方，以防墙身倾覆或开裂。
填料必须满足设计要求，路基填筑应按设计说明和有关施工技术规范进行，填筑前原地面应进行填前碾压，地面横坡大于1：5时应开挖台阶。
挡墙背后2米内不得使用大型机械填筑碾压。
(6)桩基托梁挡土墙每12米为一节设伸缩缝，采用沥青麻筋填缝。
