电路基础学习知识原理图分析详解
入门电路原理图分析
入门电路原理图分析一、电子电路的意义电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了。
在设计电路时,也可以从容地纸上或电脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功。
我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实验,大大提高工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印版图等。
1、原理图原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。
这种图由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。
分析电路时,通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式,就可以了解电路的实际工作情况。
下图所示就是一个收音机电路的原理图。
2、方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说,这也是一种原理图。
不过在这种图纸中,除了方框和连线几乎没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式,而方框图只是简单地将电路安装功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理外,还可以用来作为采集元件、制作电路的依据。
下图所示的就是上述收音机电路的方框图。
(三)装配图它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。

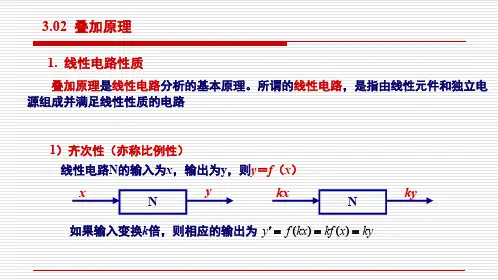

电工电子技术基础知识点详解4-2-叠加原理
y f kx kf x ky()()'=== 叠加原理是线性电路分析的基本原理。
所谓的线性电路,是指由线性元件和独立电源组成并满足线性性质的电路1)齐次性(亦称比例性)线性电路N 的输入为x ,输出为y ,则y =f (x )NxyNkxky如果输入变换k 倍,则相应的输出为1. 线性电路性质212121)()()(y y x f x f x x f y +=+=+=2) 可加性(亦称叠加性)设线性电路N 单独输入为x 1时,输出为y 1;单独输入x 2时,输出为y 2;如果输入为x 1+x 2时,则有N x 1+x 2y 1+y 2N x 1y 1N x 2y 2这就是线性电路的可加性或者叠加性(a )(b )(c )2. 叠加原理叠加原理:对于线性电路,任何一条支路的电流,都可以看成是由电路中各个电源(电压源或电流源)分别作用时,在此支路中所产生的电流的代数和I S 单独作用R 1R 2(c)I 1''I 2''I S 叠加原理原电路+–U SR 1R 2(a)I SI 1I 2=U S 单独作用+–U S R 1R 2(b)I 1'I 2'I s 不起作用,即I s =0,即将 I s 开路U s 不起作用,即U s =0,即将 U s 短路+''s1212==+U I I R R 图 (c )当 I S 单独作用时"2112SR I I R R =-+'"s 2111S1212U R I I I I R R R R =+=-++同理:图 (b )当U S 单独作用时"1212SR I I R R =+'''=+=+++s 1222S1212U R I I I I R R R R 根据叠加原理R 1R 2(c)I 1''I 2''+I S +–U SR 1R 2(a)I SI 1I 2=+–U S R 1R 2(b)I 1'I 2'3. 注意事项:(1)叠加原理只适用于线性电路(2)当考虑某一独立电源单独作用时,其他理想电源均按零值处理。
海尔变频空调电路基础学习知识原理及其图纸
海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有:KFR-20Gw/(BP)、KFR-28GW/A(BP)、KFR-32Gw/(BP)、KFR-36GW /(BP)、KFR-40Gw/(BP)、KFR-50Lw/(BP)和带有负离子发生器的健康型空调器KFR-25Gw/BP×2(F)、KFR-50LW/(BPF)等。
他们的变频控制原理基本相同,本文主要以KFR-50LW(BP)金元帅柜机王为例,分析控制电路的工作原理,以抛砖引玉。
图1是室内机控制电路原理图,图2是室外机控制电路原理图,两个原理图均是作者依据实物绘制,仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外,还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路,可对输入的信号进行运算和比较,根据运算和比较的结果,对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1.ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端,典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令,31脚便输出一个高电平,蜂鸣器鸣响一次,以告知用户CPU已接到该项指令。
若整机已处于关机状态,遥接器再输出关机指令,蜂鸣器也不响。
(4)36、37、38是温度采集口,其中36、37脚为室内机热交换器温度输入口,38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成,低电平有效。
空调器每次上电后,复位电路产生一个低电压,使CPU程序复位。
当机器正常工作时,复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口),低电平有效。
应急运转时,按住电源开关,使该脚连续3秒以上持续高电平,蜂鸣器连响两下,机器即可进入应急运转状态。
超详细的常见电源电路图及原理讲解!赶紧收藏
超详细的常见电源电路图及原理讲解!赶紧收藏用电路元件符号表示电路连接的图,叫电路图。
电路图是人们为研究、工程规划的需要,用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图,可以得知组件间的工作原理,为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一,本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料,为工程师提供最新鲜的电路图参考资料,超全超详细,只能帮你到这了!一、稳压电源1、3~25V电压可调稳压电路图此稳压电源可调范围在3.5V~25V之间任意调节,输出电流大,并采用可调稳压管式电路,从而得到满意平稳的输出电压。
工作原理:经整流滤波后直流电压由R1提供给调整管的基极,使调整管导通,在V1导通时电压经过RP、R2使V2导通,接着V3也导通,这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。
调节RP,可得到平稳的输出电压,R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择:变压器T选用80W~100W,输入AC220V,输出双绕组AC28V。
FU1选用1A,FU2选用3A~5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器,阻值为250K~330K,C1选用3300µF/35V电解电容,C2、C3选用0.1µF独石电容,C4选用470µF/35V电解电容。
R1选用180~220Ω/0.1W~1W,R2、R4、R5选用10KΩ、1/8W。
V1选用2N3055,V2选用3DG180或2SC3953,V3选用3CG12或3CG80。
2、10A3~15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源,下面介绍一款直流电压从3V到15V连续可调的稳压电源,最大电流可达10A,该电路用了具有温度补偿特性的,高精度的标准电压源集成电路TL431,使稳压精度更高,如果没有特殊要求,基本能满足正常维修使用,电路见下图。
电路图基础知识及电路图的识别
如何看懂电路图电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 ( b )。
八年级物理电路图分析总结
电功率与电能计算
电功率计算
电功率是表示电器设备工作效率的物理量,计算公式为P=UI 。通过测量电流和电压,可以计算出电器的电功率。
电能计算
电能是表示电器设备在一段时间内所消耗的能量的物理量, 计算公式为W=Pt。通过测量电器设备的工作时间和电功率 ,可以计算出所消耗的电能。
学习成果回顾
01
02
03
04
掌握电路图的基本概念和符号 规则,能够准确识别和绘制简
单的电路图。
理解电流、电压、电阻等基本 物理量,掌握欧姆定律和基尔 霍夫定律等基本电路规律。
能够运用所学知识解决实际电 路问题,如计算电流、电压、 电阻等数值,分析电路故障等
。
培养了实验操作能力,能够独 立完成简单的电路实验,观察 实验现象,记录数据并进行分
学习目标
01
掌握电路图的基本构成 和元件符号。
02
理解电流、电压、电阻 等基本概念及其在电路 中的作用。
03
能够分析简单的串并联 电路,掌握欧姆定律的 应用。
04
培养逻辑推理和问题解 决能力,提高对物理学 科的兴趣和热爱。
02 电路图基础知识
电路元件介绍
01
02
03
04
电源
提供电能,将其他形式的能量 转化为电能。
八年级物理电路图分析总结
目录
• 引言 • 电路图基础知识 • 电路分析方法 • 电路故障排除 • 实际应用案例分析 • 总结与展望
01 引言
主题简介
01
电路图是表示电路中各个元件及 其连接关系的图,是学习电路分 析和设计的基础。
电气原理图、框图识图基础知识
电气原理图、框图识图基础知识一.电气框图:1.电气框图的介绍:电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
在这种图纸中,除了方框和连线,几乎就没有别的符号了。
只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,下图所示是一个两级音频信号放大系统的方框图。
从图中可以看出,这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道,这是一个两级放大器电路。
2.电气框图的种类:电气方框图主要有三种:整机电路方框图、系统电路方框图和集成电路内电路方框图。
2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图,也是众多方框图中最为复杂的方框图,关于整机电路方框图,主要说明下列几点。
(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
(2)在整机电路方框图中,通常在各个单元电路之间用带有箭头的连线进行连接,通过图中的这些箭头方向,还可以了解到信号在整机各单元电路之间的传输途径等。
(3)有些机器的整机电路方框图比较复杂,有的用一张方框图表示整机电路结构情况,有的则将整机电路方框图分成几张。
(4)并不是所有的整机电路在图册资料中都给出整机电路的方框图,但是同类型的整机电路其整机电路方框图基本上是相似的,所以利用这一点,可以借助于其他整机电路方框图了解同类型整机电路组成等情况。
(5)整机电路方框图不仅是分析整机电路工作原理的有用资料,更是故障检修中逻辑推理、建立正确检修思路的依据。
2.2 系统电路方框图一个整机电路通常由许多系统电路构成,系统电路方框图就是用方框图形式来表示系统电路的组成等情况,它是整机电路方框图下一级的方框图,往往系统方框图比整机电路方框图更加详细。
图2所示是组合音响中的收音电路系统方框图。
电路原理图分析
电路原理图分析电路原理图是电子电路设计的重要工具,通过分析原理图可以深入理解电路的工作原理和性能特点。
本文将从电路原理图的基本结构、分析方法和应用实例三个方面进行详细介绍。
一、电路原理图的基本结构。
电路原理图通常由电源、电阻、电容、电感、晶体管、集成电路等元件组成。
其中电源是电路的能量来源,电阻用于限制电流,电容用于储存电荷,电感用于储存能量,晶体管和集成电路用于控制电流和信号处理。
这些元件通过连线和连接点相互连接,形成一个完整的电路原理图。
二、电路原理图的分析方法。
1. 逐级分解法。
逐级分解法是分析复杂电路原理图的常用方法。
首先将整个电路分解为若干个子电路,然后逐个子电路进行分析,最后将各个子电路的分析结果综合得出整个电路的性能特点。
这种方法能够有效地简化复杂电路的分析过程,提高分析的准确性和效率。
2. 等效电路法。
等效电路法是通过将电路原理图中的复杂元件或子电路用简单的等效电路替代,从而简化电路的分析。
例如,将电容和电感用等效电路替代,可以将复杂的交流电路转化为简单的直流电路进行分析。
这种方法能够有效地简化电路的分析过程,提高分析的准确性和效率。
3. 网孔分析法。
网孔分析法是通过构建网孔方程组,利用基尔霍夫电流定律和基尔霍夫电压定律进行电路分析的方法。
通过网孔分析法可以方便地求解电路中各个支路的电流和电压,从而深入理解电路的工作原理和性能特点。
三、电路原理图的应用实例。
以放大电路为例,通过分析放大电路的原理图可以深入理解放大器的工作原理和性能特点。
放大电路通常由输入端、输出端和放大元件组成,通过分析输入信号和输出信号之间的关系,可以确定放大器的增益、带宽、失真等性能指标,从而指导放大器的设计和优化。
另外,电源管理电路也是电路原理图的重要应用领域。
通过分析电源管理电路的原理图可以深入理解开关电源、线性稳压器、电池管理等电路的工作原理和性能特点,从而指导电源管理电路的设计和优化。
综上所述,电路原理图是电子电路设计的重要工具,通过分析原理图可以深入理解电路的工作原理和性能特点。
电工识图(4种基本电路图)
四种基本电路图一、点动控制点动控制又称为寸动控制,顾名思义就是按动按钮开关,电动机得电启动运转;当松开按钮开关后,电动机失电停止运转。
点动控制是电路中最基基础的控制电路,广泛应用在电路中。
工作原理:当按下按钮SB,交流接触器工作线圈得电吸合,其主触点瞬间闭合,接通三相电源,电动机得电启动运行;当松开按钮SB,交流接触器工作线圈失电断开,主触点瞬间断开,断开三相电源,电动机失电停止运转。
二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点,而使其工作线圈保持通电的现象。
它与点动控制最大区别是,点动控制是接通接触器线圈电源后,松开启动按钮后接触器线圈立马断电,电机停止;而自锁控制,当接触器线圈得电后,松开启动按钮,接触器线圈依然保持通电。
自锁控制在控制电路中可以起到很好的失压和欠压保护作用,当电路电源由于某种原因,导致电压下降,电压低于85%时,接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力,因而释放,主触点打开,自动切断主电路,达到欠压保护。
当电路断电时,接触器工作线圈失电释放,自锁触点断开,当再次来电时,电机不会立刻启动,必须重新按动启动按钮SB,电机才能再次工作,起到失压保护。
工作原理:启动时,按动启动按钮SB2,接触器工作线圈得电吸合,主触点闭合,三相电源接通,电机得电运行。
在交流接触器工作线圈得电吸合同时,接触器并联在启动按钮SB2上的辅助触点闭合自锁,在启动按钮SB2松开后,电流经辅助触点保持接触器工作线圈通电吸合,所以主触点不会断开,电机保持正常工作。
三、互锁控制互锁控制简单理解就是两者相互制约。
比如有一台电机可以左右运行,如果没有相互制约,同时启动势必造成电源短路,因此约定左边运行时右边不能运行,右边运行时左边不能运行,这样的相互制约就是互锁。
互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。
自锁控制与互锁控制两者区别是,自锁是保证启动按钮松开后,保持接触器线圈持续通电,而互锁是保证两个接触器不会同时启动。
第2课 电路基础知识
2、热地 (1)、热地是带电的地,是不安全的。
下面我们来分析带多少伏特电压,带什么波 形的电压,见图(2)。
图2
(2)、由图(2)可得结论: 热地带220Vrms 交流50Hz半波电压。最高电压是310V。
是很危险的,必须隔离!
产品设计过程中,产品生产过程中,产品 到了消费者使用过程中都要十分注意这个电压。
2、电感并联算法: L1=4.7uH L2=5.6uH L1*L2 4.7*5.6 L(等效)=---------=---------=2.56uH L1+L2 4.7+5.6
四、变压器
不可做成标准件出售。对于特定的电路单独进行设计。后面专讲。
四、二极管
参数:导通最大电流,反向耐压, 电流恢复时间是其主要 参数。
第2课 电路基础知识
安全篇
一、安全知识!
1、定义:
(1)BUS电容:220VAC 经全桥整流后滤波、储
能电容称为BUS电容。
BUS电压:BUS电容上的电压称谓BUS电压。
(2)热地:
BUS电容负端称为热地。
(3)冷地: 经安全隔离后变压器次边第一个整流
后滤波、储能电容负端称为冷地。
见图(1)
图1
5、晶体管的各极电N 流+
IE
IE N
注入电子
E
I C (1)集电极I E 电P 流 注 入 空 穴
P
扩散电子
IB 2 IB 1
N
收集电子
IC N 1
IC
IC N 2 IC B O
C
IC P
I C I C 1 I N C 2 I N C I C P 1 I C NBO
其中: ICB IO C2N ICP 为反向饱和电流,常温下很 小,可忽略不计。 但与温度密切相关,温度每升高10度, 约增大一倍。
电路知识点归纳总结图表
电路知识点归纳总结图表一、电路基础知识1. 电路的定义电路是由电气元件(例如电阻、电容、电感)和电源(例如电池、电源)等组成的电气网络。
2. 电路的分类根据电流流向和性质不同,电路可分为直流电路和交流电路。
直流电路中电流方向不变,而交流电路中电流方向会不断变化。
3. 电路的基本元件(1)电阻:用来限制电流的流动。
(2)电容:用来储存电荷。
(3)电感:用来储存能量。
4. 串联电路和并联电路串联电路是指电阻、电容或电感依次连接在一起,电流只有一个路径可以流通。
并联电路是指电阻、电容或电感同时连接在一起,电流有多个路径可以流通。
5. 电路定理(1)基尔霍夫定律:电路中节点处电流的代数和等于零。
(2)欧姆定律:电压与电流成正比,电阻恒定时,电压和电流呈线性关系。
二、直流电路知识点1. 直流电源直流电源可以是电池、直流稳压器或直流发电机等,用来提供直流电流。
2. 直流电路分析(1)串联电路:电流在电阻、电容或电感中依次流通,可以使用基尔霍夫定律和欧姆定律进行分析。
(2)并联电路:不同电阻、电容或电感同时接在电路中,可以使用基尔霍夫定律和欧姆定律进行分析。
三、交流电路知识点1. 交流电源交流电源是指周期性变化的电压和电流,通常由交流发电机产生。
2. 交流电路分析(1)阻抗和相位角:在交流电路中,电阻、电容和电感的电压和电流之间存在相位差,可以用阻抗和相位角来描述。
(2)交流电路的分析方法:包括相量法、复数法和矢量法等。
四、电路分析工具1. 电路图电路图是用来描述电路连接方式及元件之间的联系的图形表示。
2. 示波器示波器是用来显示电压随时间变化的波形,可以用来分析交流电路中的电压和电流变化。
3. 万用表万用表可以用来测量电路中的电压、电流和电阻等参数,是电路分析中常用的工具。
五、电路设计与应用1. 电路设计原则电路设计需要考虑电子元器件的选型、布局和连接方式等,以确保电路的稳定性和可靠性。
2. 电子电路应用电子电路广泛应用于通讯、电力控制、自动化系统、仪器仪表等领域,对现代生活和工业生产起着重要的作用。
电路图基础知识教程
电源电路单元按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
(1 )半波整流半波整流电路只需一个二极管,见图2 (a )。
在交流电正半周时VD 导通,负半周时VD 截止,负载R 上得到的是脉动的直流电(2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 (b )。
负载R L 上得到的是脉动的全波整流电流,输出电压比半波整流电路高。
(3 )全波桥式整流用4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器,见图2 (c )。
负载上的电流波形和输出电压值与全波整流电路相同。
(4 )倍压整流用多个二极管和电容器可以获得较高的直流电压。
图2 (d )是一个二倍压整流电路。
当U2 为负半周时VD1 导通,C1 被充电,C1 上最高电压可接近1.4U2 ;当U2 正半周时VD2 导通,C1 上的电压和U2 叠加在一起对C2 充电,使C2 上电压接近2.8U2 ,是C1 上电压的2 倍,所以叫倍压整流电路。
如何看懂电路原理图
如何看懂电路原理图首先,要理解电路原理图,我们需要了解电路图的基本元素。
电路原理图是用符号和线条表示电子元件之间连接关系的图示。
其中,电子元件的符号代表了元件的种类和功能,而线条则表示了元件之间的连接方式。
在电路原理图中,常见的元件符号包括电源、电阻、电容、电感、二极管、三极管等。
熟悉这些符号对于理解电路原理图至关重要。
其次,要看懂电路原理图,我们需要学会分析电路图中的连接关系。
在电路原理图中,元件之间的连接方式通常通过线条和连接点表示。
线条的交叉点表示元件之间的连接关系,而连接点则表示元件之间的连接方式。
通过仔细观察电路原理图中的线条和连接点,我们可以清晰地了解元件之间的连接关系,从而理解整个电路的工作原理。
此外,理解电路原理图还需要注意元件之间的排列和布局。
在电路原理图中,元件的排列和布局通常反映了电路的结构和功能。
例如,电源、信号输入输出、放大器、滤波器等元件在电路原理图中的位置和排列顺序都具有一定的规律性。
通过观察元件的排列和布局,我们可以更好地理解电路的结构和功能。
最后,要看懂电路原理图,我们需要结合实际应用场景进行分析。
电路原理图通常是针对特定的电子设备或系统而设计的,因此在理解电路原理图时,我们需要结合实际的应用场景进行分析。
通过了解电路的实际应用需求,我们可以更好地理解电路原理图中的元件选择、连接方式和功能设计,从而更好地理解整个电路的工作原理。
综上所述,要看懂电路原理图,我们需要熟悉电路图的基本元素,学会分析电路图中的连接关系,注意元件之间的排列和布局,以及结合实际应用场景进行分析。
通过掌握这些方法和技巧,相信大家都能够轻松看懂电路原理图,为电子工程领域的学习和工作打下坚实的基础。
希望本文对大家有所帮助,谢谢阅读!。
电气原理图详解
中间继电器
•
主触点接线
控制线圈接线
电磁继电器主要包括电流继电器、 电压继电器相中间继电器。选用时 主要依据继电器所保护或所控制对 象对继电器提出的要求,如触头的 数量、种类,返回系数,控制电路 的电压、电流、负载性质等。出于 继电器触头容量较小,所以经常将 被头并联使用。有时为增加触头的 分断能力,也有把触头串联起来使 用的。 .
6
辅助器件
中间继电器 继电器 3 变压器 指示灯
自动开关(断路器)
自动开关又称自动空气断路器。当电路 发生严重过载、短路以及失压等故障时能自 动切断电路,有效地保护串接在其后的电气 设备.在正常条件下,也可用于不频繁地接 通和断开电路及控制电动机,因此自动开关 是低压线路中常用的具有齐备保护功能的控 制电器。由于自动开关具有可以操作、动作 值可调、分断能力较高,以及动作后一般不 需要更换牢部件等优点.因此得到了广泛应 用
1 2
熔丝
交流接触器
热继电器
3
交流电机
电气控制原理图
空气开关
1 2
熔丝
交流接触器
热继电器
3
4
交流电机
电气控制原理图
空气开关
1 2
熔丝
交流接触器
热继电器
3
4
交流电机
5
电气控制原理图
空气开关
1 2
熔丝
6
交流接触器
热继电器
4
3
4 3 5
交流电机
3
基本电路
基本电路
4 5
基本电路
1
2
3 3
4 5
基本电路
自动开关(断路器)
主触点接线
主触点接线
