基于Matlab图像匹配——模板匹配
基于MATLAB GUI图像处理系统的设计与实现
基于MATLAB GUI图像处理系统的设计与实现MATLAB是一种功能强大的图像处理工具，其GUI（图形用户界面）设计及实现可以使图像处理更加直观和简单。
本文将介绍基于MATLAB GUI图像处理系统的设计与实现，包括系统的功能设计、界面设计及实现步骤等内容，旨在为使用MATLAB进行图像处理的读者提供一些参考和帮助。
一、系统功能设计1. 图像基本处理功能：包括图像的读取、显示、保存，以及图像的基本操作（如缩放、旋转、翻转等）。
2. 图像增强功能：包括亮度、对比度、色彩平衡调整，以及直方图均衡化、滤波等操作。
3. 图像特征提取功能：包括边缘检测、角点检测、纹理特征提取等。
4. 图像分割功能：包括阈值分割、边缘分割、区域生长等。
5. 图像识别功能：包括基于模板匹配、人工智能算法的图像识别等。
6. 图像测量功能：包括测量图像中物体的大小、长度、面积等。
二、界面设计1. 主界面设计：主要包括图像显示区域、功能按钮、参数调节控件等。
2. 子功能界面设计：根据不同的功能模块设计相应的子界面，以便用户进行更详细的操作。
3. 界面美化：可以通过添加背景图案、调整按钮颜色、字体等方式美化界面，提高用户体验。
三、实现步骤1. 图像显示与基本处理：通过MATLAB自带的imread()函数读取图像，imshow()函数显示图像，并设置相应的按钮实现放大、缩小、旋转、翻转等基本操作。
2. 图像增强：利用imadjust()函数实现对图像亮度、对比度的调整，利用histeq()函数实现直方图均衡化，利用imfilter()函数实现图像的滤波处理。
3. 图像特征提取：利用edge()函数实现图像的边缘检测，利用corner()函数实现角点检测，利用texture()函数实现纹理特征提取。
4. 图像分割：利用im2bw()函数实现阈值分割，利用edge()函数实现边缘分割，利用regiongrowing()函数实现区域生长。
matlab中模板匹配算法 -回复
matlab中模板匹配算法-回复模板匹配算法是一种在图像处理和计算机视觉中常用的技术，用于寻找给定模板在一幅图像中的位置。
在Matlab中，有多种方法可以实现模板匹配，其中包括基于相关性的方法、基于梯度的方法以及基于归一化互相关的方法。
以下将逐步介绍这些方法的原理和实现方式。
首先，我们需要了解模板匹配算法的基本原理。
模板匹配算法的目标是找到一幅图像中与给定模板最相似的部分。
这通常通过比较模板与图像的局部区域的像素值来实现。
具体而言，模板图像中的每一个像素与图像中对应位置的像素进行比较，并计算它们之间的相似度指标。
相似度指标可以是相关性、差异度等。
一种常用的模板匹配算法是基于相关性的方法。
在Matlab中，可以使用函数`normxcorr2`实现基于归一化互相关的模板匹配。
这个函数可以计算模板与图像的归一化互相关，即将模板和图像进行归一化处理后再进行相关性计算。
该函数返回归一化互相关的结果图像，其峰值位置对应于匹配模板的最佳位置。
下面是一个使用`normxcorr2`函数进行模板匹配的示例代码：matlab读取模板和图像template = imread('template.png');image = imread('image.png');将图像和模板进行归一化处理template = double(template) / 255;image = double(image) / 255;使用normxcorr2函数计算归一化互相关correlation = normxcorr2(template, image);找到最大相关性的位置[maxCorr, maxIndex] = max(correlation(:));[y, x] = ind2sub(size(correlation), maxIndex);在原图像上标出匹配位置figure;imshow(image);hold on;rectangle('Position', [x, y, size(template, 2), size(template, 1)], 'EdgeColor', 'r', 'LineWidth', 2);上述代码中，首先读取模板图像和待匹配图像，并将它们进行归一化处理。

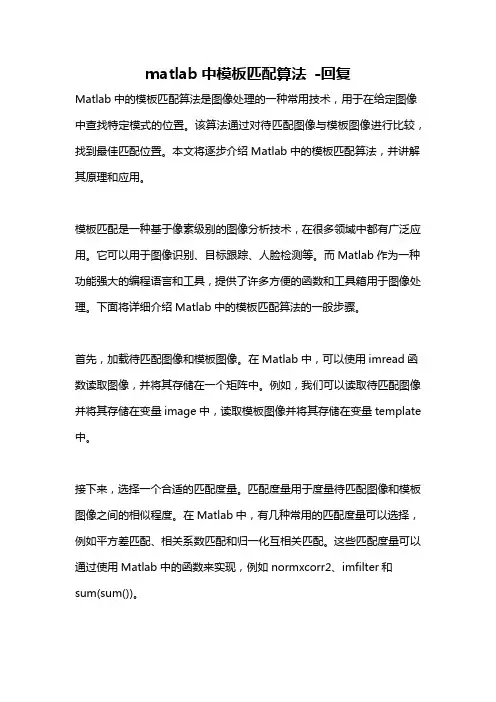

matlab中模板匹配算法 -回复
matlab中模板匹配算法-回复Matlab中的模板匹配算法是图像处理的一种常用技术，用于在给定图像中查找特定模式的位置。
该算法通过对待匹配图像与模板图像进行比较，找到最佳匹配位置。
本文将逐步介绍Matlab中的模板匹配算法，并讲解其原理和应用。
模板匹配是一种基于像素级别的图像分析技术，在很多领域中都有广泛应用。
它可以用于图像识别、目标跟踪、人脸检测等。
而Matlab作为一种功能强大的编程语言和工具，提供了许多方便的函数和工具箱用于图像处理。
下面将详细介绍Matlab中的模板匹配算法的一般步骤。
首先，加载待匹配图像和模板图像。
在Matlab中，可以使用imread函数读取图像，并将其存储在一个矩阵中。
例如，我们可以读取待匹配图像并将其存储在变量image中，读取模板图像并将其存储在变量template 中。
接下来，选择一个合适的匹配度量。
匹配度量用于度量待匹配图像和模板图像之间的相似程度。
在Matlab中，有几种常用的匹配度量可以选择，例如平方差匹配、相关系数匹配和归一化互相关匹配。
这些匹配度量可以通过使用Matlab中的函数来实现，例如normxcorr2、imfilter和sum(sum())。
然后，对待匹配图像进行滤波。
滤波的目的是增强待匹配图像中与模板匹配的区域，以便更容易找到匹配位置。
在Matlab中，可以使用不同的滤波器进行滤波，例如平滑滤波、锐化滤波和边缘检测滤波。
这些滤波器可以通过使用Matlab中的函数来实现，例如fspecial、imfilter和edge。
接下来，通过匹配度量函数计算待匹配图像和模板图像之间的相似程度。
在Matlab中，可以使用normxcorr2函数计算归一化互相关匹配。
该函数会返回一个匹配矩阵，其中每个元素表示对应位置的匹配程度。
值越高表示越相似，值越低表示越不相似。
然后，通过阈值处理找到最佳匹配位置。
阈值处理用于将匹配矩阵中的相似度数值转换为二进制输出，以便找到最佳匹配位置。
matlab模板匹配算法
matlab模板匹配算法Matlab模板匹配算法是一种常用的计算机视觉技术，用于在图像中寻找特定的模式或物体。
该算法通过对比模板图像和待匹配图像的像素值，来确定模板在待匹配图像中的位置。
在本文中，我们将详细介绍Matlab模板匹配算法的原理、步骤以及在实际应用中的一些注意事项。
通过这些内容的介绍，读者将能够全面了解该算法的工作原理以及如何在Matlab中实现。
一、原理介绍模板匹配算法的基本思想是在待匹配图像中滑动一个与模板大小相同的窗口，并计算窗口中的像素值与模板像素值的相似度。
相似度可以通过计算像素值之间的差异来进行评估，常见的方法有求和差分平方和（SSD）和归一化互相关（NCC）等。
二、步骤说明1. 加载图像和模板图像：首先，我们需要使用Matlab的图像处理工具箱加载待匹配的图像和模板图像。
可以使用imread函数将图像数据读取为Matlab中的矩阵。
2. 确定窗口大小：根据需要匹配的模板大小，在待匹配图像中滑动一个与模板大小相同的窗口。
通常情况下，窗口大小与模板大小相同或略大于模板大小。
3. 计算相似度：对于每个窗口，在窗口中提取像素值，并将其与模板图像逐像素进行比较。
根据所选的相似度度量方法，计算窗口和模板之间的相似度。
4. 确定匹配位置：确定窗口与模板的最佳匹配位置。
匹配位置通常是相似度最大的位置，可以使用Matlab的max函数来查找最大值的位置。
5. 可选的后处理：根据具体情况，可以对匹配结果进行进一步的后处理。
例如，可以通过设置合适的匹配阈值来过滤掉相似度低于阈值的结果。
6. 可视化结果：最后，可以使用Matlab的图像绘制函数，在待匹配图像上标记出匹配的位置，以便于结果的可视化和分析。
三、注意事项在使用Matlab模板匹配算法时，需要注意以下几点：1. 模板选择：选择合适的模板非常关键。
模板应该具有明显的特征，并且在待匹配图像中具有一定的可区分性。
2. 光照和尺度变化：模板匹配算法对光照和尺度变化非常敏感。
MATLAB中的图像配准与匹配方法
MATLAB中的图像配准与匹配方法图像配准与匹配是计算机视觉领域的重要研究方向。
配准指的是将多幅图像在空间上对齐，使得它们之间的特定特征点或特征区域对应一致。
匹配则是在已经配准的图像中寻找相似的图像区域。
在实际应用中，图像配准与匹配常用于医学图像分析、遥感影像处理、计算机视觉等领域，具有广泛的应用前景。
MATLAB作为一种强大的数值计算与数据可视化软件，提供了丰富的图像处理和计算机视觉函数，使得图像配准与匹配任务变得更加简便和快捷。
下面将介绍几种常用的MATLAB图像配准与匹配方法。
一、基于特征点的图像配准特征点是图像中具有鲁棒性和独特性的点，常常用于图像配准任务。
在MATLAB中，可以使用SURF(Speeded-Up Robust Features)或SIFT(Scale-Invariant Feature Transform)等函数来检测图像中的特征点。
然后可以通过计算特征点间的相似度或使用一致性约束等方法来对图像进行配准。
二、基于图像区域的图像配准除了特征点外，图像的局部区域也可以作为配准的参考。
一种常用的方法是使用归一化互相关(Normalized Cross Correlation)来度量两幅图像之间的匹配度。
在MATLAB中，可以使用normxcorr2函数来实现归一化互相关操作。
该函数将两幅图像进行归一化，并计算它们之间的互相关系数，从而确定最佳的配准位置。
三、基于形态学的图像配准形态学图像处理是一种基于形态学运算的图像处理方法。
它利用图像中的形状、结构和拓扑信息来进行图像处理和分析。
在图像配准中，形态学操作可以用来提取图像区域的形状信息，并进行形状匹配。
在MATLAB中，可以使用bwmorph函数进行形态学操作，例如腐蚀、膨胀、开运算、闭运算等，从而实现图像的配准与匹配。
四、基于变换模型的图像配准图像配准中常常涉及到图像的几何变换，例如平移、旋转、缩放、投影变换等。
在MATLAB中，可以使用imwarp函数来对图像进行几何变换和配准。
Matlab中的图像比对和图像匹配技术
Matlab中的图像比对和图像匹配技术在现代科技的发展中，图像处理技术在各个领域均得到了广泛应用。
其中，图像比对和图像匹配技术是图像处理中的重要组成部分。
在Matlab中，我们可以通过各种函数和工具箱实现不同类型的图像比对和图像匹配任务。
本文将介绍Matlab中的图像比对和图像匹配技术，并探讨其在实际应用中的一些潜在问题。
一、图像比对技术图像比对技术主要用于判断两幅图像之间的相似程度。
在Matlab中，可以通过计算图像的相似性指标来实现图像比对。
常用的相似性指标包括均方差（MSE）、峰值信噪比（PSNR）、结构相似性指数（SSIM）等。
首先，我们来介绍均方差（MSE）指标。
MSE指标是通过计算两幅图像的像素之间的差值平方的平均值来衡量两幅图像之间的相似程度。
在Matlab中，可以使用imabsdiff函数计算两幅图像的差值，然后使用mean函数计算均方差。
同样重要的是峰值信噪比（PSNR）。
PSNR是通过计算两幅图像之间的峰值信噪比来衡量它们之间的相似程度。
在Matlab中，可以使用imread函数读入图像，然后计算两幅图像之间的PSNR值。
除了MSE和PSNR，还有一种常用的相似性指标是结构相似性指数（SSIM）。
SSIM是通过比较两幅图像的亮度、对比度和结构来评估它们之间的相似性。
在Matlab中，可以使用ssim函数计算两幅图像之间的SSIM值。
二、图像匹配技术图像匹配技术用于在两幅或多幅图像中找到相似的部分。
在Matlab中，我们可以使用不同的特征描述算法和匹配算法来实现图像匹配。
特征描述算法是用于提取图像中的特征点的算法。
常用的特征描述算法包括尺度不变特征变换（SIFT）、加速稳健特征提取器（SURF）和高级LBP特征（HOG）等。
在Matlab中，可以使用extractFeatures函数来提取图像中的特征点，并得到特征描述子。
然后，我们可以使用匹配算法来将提取的特征描述子进行匹配。
MATLAB中的图像配准和形状匹配技巧
MATLAB中的图像配准和形状匹配技巧图像处理是计算机科学领域中的一个重要研究方向，而图像配准和形状匹配则是图像处理的核心技术之一。
在MATLAB中，我们可以利用其强大的图像处理工具箱来实现各种图像配准和形状匹配任务。
本文将介绍MATLAB中常用的几种图像配准和形状匹配技巧，帮助读者更好地理解和运用这些技术。
一、图像配准技巧图像配准是将多幅图像进行对齐和匹配的过程。
在实际应用中，图像配准常常用于医学影像、遥感影像和计算机视觉等领域。
在MATLAB中，我们可以使用imregister函数来实现图像配准。
该函数可以根据不同的配准算法进行图像对齐，如互相关配准、模板匹配和局部评估等。
互相关配准是一种常见的图像配准算法，它通过计算两幅图像之间的互相关系数来判断它们是否对齐。
在MATLAB中，我们可以使用xcorr2函数来实现互相关配准。
该函数会返回两幅图像之间的互相关矩阵，可以用于判断它们的相似度和对齐程度。
另一种常见的图像配准算法是模板匹配，它通过在一副图像中搜索一个特定的模板来实现图像配准。
在MATLAB中，我们可以使用normxcorr2函数来实现模板匹配。
该函数会返回一副图像与给定模板之间的归一化互相关系数矩阵，可以用于确定模板在图像中的位置和对齐程度。
局部评估是一种图像配准的非参数方法，它通过比较两幅图像中的局部特征来实现图像对齐。
在MATLAB中，我们可以使用imregtform函数来实现局部评估配准。
该函数可以根据图像之间的局部相似度来估计它们的变换关系，从而实现图像对齐和配准。
二、形状匹配技巧形状匹配是图像处理中的另一个重要任务，它可以用于对象识别、目标跟踪和形状变换等应用。
在MATLAB中，我们可以使用基于特征的形状描述方法和基于模型的形状匹配方法来实现形状匹配。
基于特征的形状描述方法是一种常见的形状匹配技巧，它通过提取图像中的特征点和特征描述子来刻画图像的形状。
在MATLAB中，我们可以使用detectSURFFeatures和extractFeatures函数来提取图像的SURF特征。
Matlab在图像处理中的应用与技巧
Matlab在图像处理中的应用与技巧引言图像处理是计算机科学领域中的一个重要分支，通过对图像进行处理和分析，可以获得许多有价值的信息。
而MATLAB作为一个强大的计算软件，具备了丰富的图像处理函数和工具箱，可以帮助我们实现各种复杂的图像处理任务。
本文将介绍MATLAB在图像处理中的应用与技巧，帮助读者更好地利用MATLAB进行图像处理。
一、图像的读取与显示在MATLAB中，可以使用imread函数读取图像文件。
例如，要读取一张名为"image.jpg"的图像文件，可以使用以下代码：```MATLABimage = imread('image.jpg');```而imshow函数则可以将图像显示在窗口中，例如：```MATLABimshow(image);```通过这两个简单的函数，我们可以很方便地读取和显示图像。
二、图像的基本处理1.图像的缩放在图像处理过程中，经常需要将图像进行缩放。
MATLAB提供了imresize函数来实现图像的缩放，例如：```MATLABnew_image = imresize(image, [height, width]);```其中，height和width分别表示缩放后图像的高度和宽度。
2.图像的灰度化有时候我们只关注图像的亮度信息，而忽略了彩色信息。
此时可以将图像转换为灰度图像，MATLAB提供了rgb2gray函数来实现图像的灰度化，例如：```MATLABgray_image = rgb2gray(image);```gray_image即为灰度图像。
3.图像的旋转有时候我们需要将图像进行旋转，MATLAB提供了imrotate函数来实现图像的旋转，例如：```MATLABrotated_image = imrotate(image, angle);```其中，angle表示旋转的角度。
三、图像的增强处理1.图像的边缘检测在许多图像处理任务中，边缘是重要的特征之一。
Matlab的图像匹配和图像配准技术
Matlab的图像匹配和图像配准技术Matlab是一种广泛应用于科学计算和工程领域的软件平台，其中图像处理是它的一个重要应用领域之一。
在图像处理中，图像匹配和图像配准是两个核心概念和技术。
本文将介绍Matlab中的图像匹配和图像配准技术，探讨其原理、方法和应用。
一、图像匹配图像匹配是指在两个或多个图像中寻找相对应的特征点或区域，以实现图像间的关联和对比。
图像匹配通常用于图像检索、目标跟踪和图像融合等应用。
Matlab提供了多种图像匹配算法和函数，下面将介绍其中两个常用的方法。
1. 特征点匹配特征点匹配是一种常见的图像匹配方法，它通过提取图像中的关键特征点，并根据这些特征点的描述子进行匹配。
Matlab中的SIFT（尺度不变特征变换）和SURF（加速稳健特征）算法是两个常用的特征点匹配算法。
这些算法能够在图像中提取出具有鲁棒性和不变性的特征点，并通过匹配它们来实现图像的对比和关联。
2. 模板匹配模板匹配是另一种常见的图像匹配方法，它通过在图像中搜索与给定模板相似的区域来实现匹配。
在Matlab中，模板匹配通常使用归一化互相关（NCC）或归一化平方差（NSSD）等方法。
这些方法可以计算模板与图像中相似区域的相似度，并找到最佳匹配位置。
二、图像配准图像配准是指将多幅图像在几何和灰度上进行变换和校正，使它们在某种准则下达到最佳对齐的过程。
图像配准常用于医学影像分析、遥感图像处理和计算机视觉等领域。
Matlab提供了多种图像配准方法和函数，下面将介绍其中两个常用的方法。
1. 点对点配准点对点配准是一种常见的图像配准方法，它通过选择一些对应的特征点或控制点，根据它们之间的几何关系进行图像变换和平移。
Matlab中的imregister函数可以实现点对点配准，通过计算图像间的变换矩阵来对图像进行配准。
2. 图像相似度配准图像相似度配准是另一种常见的图像配准方法，它通过最小化图像间的相似度度量来实现配准。
Matlab中的imregcorr函数可以计算图像间的相关系数，通过最大化相关系数来优化配准结果。
数字图像处理与机器视觉-基于MATLAB实现 第10章 图像识别基础
• 以数据聚类的监督学习方法； • 以统计分类的无监督学习方法； • 通过对基本单元判断是否符合某种规则的结构模式识别方法； • 可同时用于监督或者非监督学习的神经网络分类法。 1.线性判用一条直线来划分已有的学 习集的数据，然后根据待测点在直线的那一边决定的分类。如下图可以做出一条直线来 划分两种数据的分类。但是一般情况下的特征数很多，想降低特征数维度。可以通过投 影的方式进行计算。然而使得一个多维度的特征数变换到一条直线上进行计算。可以减 少计算工作的复杂度。
10.2 模式识别方法
c.对称连接网络 对称连接网络有点像循环网络，但是单元之间的连接是对称的（它们在两个方向上 权重相同）。比起循环网络，对称连接网络更容易分析。这个网络中有更多的限制，因 为它们遵守能量函数定律。没有隐藏单元的对称连接网络被称为“Hopfield 网络”。有 隐藏单元的对称连接的网络被称为“玻尔兹曼机” 。 神经网络可以看成是从输入空间到输出空间的一个非线性映射，它通过调整权重和 阈值来“学习”或发现变量间的关系，实现对事物的分类。由于神经网络是一种对数据 分布无任何要求的非线性技术，它能有效解决非正态分布和非线性的评价问题，因而受 到广泛的应用。由于神经网络具有信息的分布存储，并行处理及自学习能力等特点，它 在泛化处理能力上显示出较高的优势。
模式识别是指对表征事物或现象的各种形式的(数值的、文字的和逻辑关系的)信息进行 处理和分析，以对事物或现象进行描述、辨认、分类和解释的过程，是信息科学和人工智 能的重要组成部分。
基于监督学习的模式识别系统由4大部分组成，即待识别对象、预处理、特征提取和分 类识别，如图10-1所示。
图10-1 模式识别流程图
基于matlab的图像识别与匹配
基于matlab的图像识别与匹配基于matlab的图像识别与匹配摘要图像的识别与匹配是⽴体视觉的⼀个重要分⽀，该项技术被⼴泛应⽤在航空测绘，星球探测机器⼈导航以及三维重建等领域。
本⽂意在熟练运⽤图像的识别与匹配的⽅法，为此本⽂使⽤⼀个包装袋并对上⾯的数字进⾏识别与匹配。
⾸先在包装袋上提取出来要⽤的数字，然后提取出该数字与包装袋上的特征点，⽤SIFT⽅法对两幅图进⾏识别与匹配，最终得到对应匹配数字的匹配点。
仿真结果表明，该⽅法能够把给定数字与包装袋上的相同数字进⾏识别与匹配，得到了良好的实验结果，基本完成了识别与匹配的任务。
1 研究容图像识别中的模式识别是⼀种从⼤量信息和数据出发，利⽤计算机和数学推理的⽅法对形状、模式、曲线、数字、字符格式和图形⾃动完成识别、评价的过程。
图形辨别是图像识别技术的⼀个重要分⽀，图形辨别指通过对图形的图像采⽤特定算法，从⽽辨别图形或者数字，通过特征点检测，精确定位特征点，通过将模板与图形或数字匹配，根据匹配结果进⾏辨别。
2 研究意义数字图像处理在各个领域都有着⾮常重要的应⽤，随着数字时代的到来，视频领域的数字化也必将到来，视频图像处理技术也将会发⽣⽇新⽉异的变化。
在多媒体技术的各个领域中，视频处理技术占有⾮常重要的地位，被⼴泛的使⽤于农业，智能交通，汽车电⼦，⽹络多媒体通信，实时监控系统等诸多⽅⾯。
因此，现今对技术领域的研究已⽇趋活跃和繁荣。
⽽图像识别也同样有着更重要的作⽤。
3 设计原理3.1 算法选择Harris ⾓点检测器对于图像尺度变化⾮常敏感，这在很⼤程度上限制了它的应⽤围。
对于仅存在平移、旋转以及很⼩尺度变换的图像，基于 Harris 特征点的⽅法都可以得到准确的配准结果，但是对于存在⼤尺度变换的图像，这⼀类⽅法将⽆法保证正确的配准和拼接。
后来，研究⼈员相继提出了具有尺度不变性的特征点检测⽅法，具有仿射不变性的特征点检测⽅法，局部不变性的特征检测⽅法等⼤量的基于不变量技术的特征检测⽅法。
模板匹配算法
模板匹配算法模板匹配算法（Template Matching Algorithm）是一种基于图像识别的算法, 它可以根据已有的模板信息, 对于待匹配图像中的目标进行检测和识别。
这种算法在计算机视觉、机器人控制、智能交通、安防等领域中得到了广泛的应用。
一、算法原理模板匹配的过程可以简单描述为: 在待匹配图像中搜索与指定模板最相似的局部区域, 并标记其所在位置。
匹配程度的计算可以通过两幅图像的灰度值来实现。
模板匹配算法主要基于以下原理:1、模板图像与待匹配图像的灰度值变化连续和相似, 且待匹配图像与模板图像的尺寸关系一致。
2.相对于待匹配图像, 模板图像为小尺寸图像, 可以忽略旋转和放缩等影响。
基于以上原理, 我们可以通过以下几个步骤来实现模板匹配算法:1.读入待匹配图像和模板图像。
2.计算待匹配图像的灰度值和模板图像的灰度值, 并将其归一化。
3.在待匹配图像中进行滑动窗口操作, 将其分解为若干个小的局部区域。
4、在每个小局部区域内, 计算其灰度值和模板图像的灰度值之间的匹配程度, 并寻找与模板图像最相似的局部区域。
5、标记每个相似的局部区域的中心位置, 并绘制相应矩形框。
二、算法优缺点模板匹配算法是一种简单易懂, 容易实现的算法。
它具有以下几个优点:1.非常适合处理大尺寸且单一对象图像的匹配问题。
2、不需要复杂的预处理或模型训练, 不依赖于外部数据集或学习算法。
3.可以在较短的时间内完成匹配操作, 并对匹配结果确定性较高。
但是, 模板匹配算法也存在以下缺点:1.非常敏感于光照变化、噪声、目标遮挡等因素, 容易出现误报和漏报情况。
2、难以适用于多目标场景的处理, 难以达到真正的智能感知水平。
3、需要占用大量的计算资源和内存, 适用于小数据集的处理。
三、算法优化为了提高模板匹配算法的性能和鲁棒性, 一些优化措施可以采取, 包括:1、使用归一化的互相关函数（Normalized Cross-Correlation, NCC）来计算匹配程度, 从而避免光照和噪声等因素的影响。
基于matlab的路面裂缝检测设计
基于matlab的路面裂缝检测设计基于MATLAB的路面裂缝检测设计随着城市化进程的加快，公路建设也日益迅速发展。
而路面的裂缝问题一直是公路维护中最常见的一种问题，如果不及时发现并处理，将会给驾驶者带来很大的安全隐患。
因此，研究出一种快速有效的路面裂缝检测方法对于保障交通安全具有非常重要的作用。
基于MATLAB的路面裂缝检测主要包括以下几个步骤：第一步：数据采集采集路面图像数据。
在采集时应注意摄像机和路面的距离和角度，保证数据质量和准确性。
第二步：图像预处理对采集到的图像进行预处理。
包括以下几个步骤：（1）图像增强。
利用MATLAB中的增强工具箱对图像进行增强，可以提高图像质量，使得后续处理更加精确。
（2）去噪。
对图像进行去噪处理，这里推荐使用小波去噪算法，通过对图像的一些小波变换来实现降噪。
（3）图像二值化。
将图像进行二值化处理，可以将路面裂缝部分和非裂缝部分的像素值区分开来，更加方便后续的裂缝检测。
第三步：裂缝检测在裂缝检测上，主要运用的是边缘检测和模板匹配。
具体的步骤如下：（1）边缘检测。
通过MATLAB内置的边缘检测算法（如Canny、Sobel）对二值化后的图像进行处理，得到图像的边缘。
（2）模板匹配。
在得到边缘之后，我们就需要将边缘进行处理，查找其中的裂缝。
这里我们采用基于模板匹配的裂缝检测方法，即将一个预设的裂缝模板与二值化后的图像进行匹配，找出匹配度最高的部分，即可识别出裂缝。
第四步：结果输出最后，将检测到的裂缝结果输出。
一般我们会将裂缝部分用红色线条标注出来，以便于工作者进行细致的检查。
总结基于MATLAB的路面裂缝检测方法是一种非常有效的检测方法，它可以快速而准确地识别路面上的裂缝，帮助相关工作者及时发现并处理路面裂缝问题，从而提高交通安全水平。
基于MATLAB的图像拼接技术
基于MATLAB的图像拼接技术实验报告学院：数信学院专业班级: 12级信息工程1班姓名学号：一、 实验名称：基于MATLAB 的图像拼接技术二、 实验目的：利用图像拼接技术得到超宽视角的图像，用来虚拟实际场景。
三、 实验原理：基于相位相关的图像拼接技术是一种基于频域的方法，通过求得图像在频域上是相位相关特点来找到特征位置，从而进行图像拼接。
其基本原理是基于傅氏功率谱的相关技术。
该方法仅利用互功率谱中的相位信息进行图像配准，对图像间的亮度变化不敏感，而且所获得的相关峰尖突出，具有一定的鲁棒性和较高的配准精度。
基于相位相关法进行图像拼接的基本原理如下：假设f （x ，y ）表示尺寸 为M ⨯N 的图像，该函数的二维离散傅里叶变换（DFT ）为：112(//)001(,)(,)M N j ux M vy N x y F u v f x y eM Nπ---+===⨯∑∑其中，F （u ，v ）是复变函数；u 、v 是频率变量，u=0，1，…，M-1，v=0，1，…，N-1；x 、y 是空间或图像变量。
二维离散傅里叶逆变换（IDFT ）为：112(//)0(,)(,)N M j ux M vy N y x f u v e F x y π---+===∑∑其中，x=0，1，…，M-1；y=0，1，…，N-1。
设两幅图像1I 、2I 的重叠位置为（0x ，0y ），则图像1I 、2I 的互功率谱为：00*2()1212(,)(,)(,)(,)j x y I I e I I πξηξηξηξηξη-+⨯=⨯其中，*为共轭符号，对上式两边进行傅里叶逆变换将在（0x ，0y ）处产生一个 函数。
因此，只要检测上式傅里叶逆变换结果最大值的位置，就可以获得两幅图像间的评议量（0x ，0y 。
具体算法步骤如下： ①读入两幅图片1I 、2I （函数输入），并转换为灰度图像； ②分别对1I 、2I 做二维傅里叶变换，即： A=2fft （1I ） B=2fft （2I ）则通过A 、B 的简单的矩阵运算得到另一矩阵3C ，即： 3C =B*.conj （A ）/norm （B*.conj （A ），1）矩阵3C 的二维傅里叶逆变换C 在（0x ，0y ）处取得最大，可通过遍历比较C （i ，j ）大小即可找到该位置，并作为函数返回值。
matlab模板匹配的代码
matlab模板匹配的代码如何使用Matlab进行模板匹配？Matlab是一种强大的数学计算软件，也可以用于图像处理和模式识别。
模板匹配是一种常见的图像处理技术，用于在图像中查找给定模板的位置。
在本文中，我们将一步一步地介绍如何使用Matlab进行模板匹配。
首先，我们需要从Matlab的图像处理工具箱中加载相应的函数。
打开Matlab并在命令窗口中输入以下命令：matlab加载图像处理工具箱addpath('toolboxdir');这将加载Matlab的图像处理工具箱，使我们能够使用与图像相关的函数。
接下来，我们需要准备我们的图像和模板。
假设我们有一张名为"image.jpg"的图像和一个名为"template.jpg"的模板。
确保这两张图像位于Matlab的当前工作目录下。
为了读取图像和模板，我们可以使用以下代码：matlab读取图像和模板image = imread('image.jpg');template = imread('template.jpg');现在，我们已经准备好了我们的图像和模板。
接下来，我们可以使用模板匹配函数来查找模板在图像中的位置。
在Matlab中，我们可以使用`normxcorr2`函数来实现模板匹配。
`normxcorr2`函数计算两个图像之间的归一化互相关系数。
它可以帮助我们找到图像中与模板最相关的位置。
以下是如何使用`normxcorr2`函数的示例代码：matlab进行模板匹配correlation_map = normxcorr2(template, image);`normxcorr2`函数将返回一个相关系数矩阵，其中的每个元素表示图像中与模板位置相关的程度。
在这个相关系数矩阵中，最大值对应于最佳匹配位置。
要找到最佳匹配位置，我们可以使用以下代码：matlab寻找最佳匹配位置[maxValue, maxIndex] = max(correlation_map(:));[y, x] = ind2sub(size(correlation_map), maxIndex);这将返回相关系数矩阵中的最大值和对应的位置坐标（y，x）。
Matlab中的图像匹配和配准方法
Matlab中的图像匹配和配准方法引言在当今数字图像处理和计算机视觉的领域中，图像匹配和配准是非常重要的任务。
图像匹配和配准的目的是找到两幅或多幅图像之间的对应关系，以实现图像间的对比、分析和融合等应用。
Matlab作为一种常用的科学计算和图像处理工具，提供了许多强大的函数和工具箱，用于实现图像匹配和配准。
本文将介绍Matlab中的几种常见的图像匹配和配准方法，并分析其优缺点以及适用场景。
1. 直方图匹配直方图匹配是一种简单但有效的图像匹配方法。
其原理是通过将目标图像的灰度直方图调整为与参考图像的灰度直方图相似，从而实现两幅图像的对比。
在Matlab中，可以使用“imhistmatch”函数来实现直方图匹配。
该函数通过计算参考图像和目标图像的灰度直方图，并将目标图像的灰度值调整为与参考图像的灰度值分布相似的方式完成匹配。
直方图匹配的优点在于简单易懂、计算快速，并且适用于大多数图像配准问题。
然而，直方图匹配方法无法处理图像变换导致的几何形变。
此外，当参考图像和目标图像的灰度分布不一致时，直方图匹配可能会产生不理想的结果。
2. 特征点匹配特征点匹配是一种基于图像局部特征的匹配方法。
其主要思想是在参考图像和目标图像中提取出一组特征点，并通过计算特征点间的相似度来寻找两幅图像之间的对应关系。
Matlab中提供了多种特征点提取和匹配函数，如“detectSURFFeatures”和“matchFeatures”。
特征点匹配的优点在于对图像的几何变换具有较好的鲁棒性，并且可以处理较大的图像变形。
然而，特征点匹配方法对图像的光照变化、噪声干扰和遮挡等问题敏感，可能会导致匹配结果不准确。
3. 基于互信息的配准基于互信息的配准是一种常用的图像配准方法，其基本原理是通过最大化两幅图像之间的互信息来确定其几何变换关系。
在Matlab中，可以使用“imregister”函数来实现基于互信息的图像配准。
该函数通过优化互信息度量函数，寻找最优的图像变换参数，从而实现图像的配准。
模板匹配MATLAB实现及算法优化
模板匹配MATLAB实现及算法优化模板匹配是一种常用的图像处理技术，它在图像中寻找指定的模板，并确定模板在图像中的位置。
MATLAB提供了丰富的工具和函数来实现模板匹配。
在本文中，我们将介绍模板匹配的MATLAB实现，并探讨一些相关的算法优化。
模板匹配的基本思想是将模板图像与目标图像进行比较，找出在目标图像中与模板最相似的位置。
下面是模板匹配的基本步骤：1.准备模板图像和目标图像。
2.将模板图像与目标图像进行比较，计算它们之间的相似度。
3.找出相似度最高的位置作为匹配结果。
现在，让我们具体看一下MATLAB中如何实现这些步骤。
准备模板图像和目标图像首先，我们需要准备模板图像和目标图像。
可以使用MATLAB中的imread函数读取图像文件，并使用imresize函数调整图像尺寸。
通常情况下，目标图像的尺寸较大，而模板图像的尺寸较小。
所以，我们需要将模板图像调整为与目标图像相同的尺寸。
```matlabtemplate = imread('template.png'); % 读取模板图像template = imresize(template, size(target)); % 调整模板图像尺寸与目标图像相同```比较模板图像和目标图像接下来，我们需要计算模板图像和目标图像之间的相似度。
在MATLAB中，可以使用函数normxcorr2来计算归一化的互相关系数。
这个函数将返回一个与目标图像相同大小的矩阵，其中的每个元素表示与模板图像在该位置重叠的部分的相似度。
```matlabc = normxcorr2(template, target); % 计算归一化的互相关系数```找出匹配位置最后，我们需要找出相似度最高的位置作为匹配结果。
可以使用函数max来找到相似度矩阵中的最大值及其对应的位置。
```matlab[maxValue, maxIndex] = max(c(:)); % 找到最大值及其位置[y, x] = ind2sub(size(c), maxIndex); % 将位置转换为坐标```至此，我们已经完成了模板匹配的MATLAB实现。
图像处理之模板匹配
图像处理之模板匹配图像处理之模板匹配⼀、模板匹配模板匹配和卷积原理很像，模板在原图像上从原点开始滑动，计算模板与（图像被模板覆盖的地⽅）的差别程度，这个差别程度的计算⽅法在opencv⾥有6种，然后将每次计算的结果放⼊⼀个矩阵⾥，作为结果输出。
假如原图形是AxB⼤⼩，⽽模板是axb⼤⼩，则输出结果的矩阵是(A-a+1)x(B-b+1)# 模板匹配img = cv2.imread('lena.jpg', 0)template = cv2.imread('face.jpg', 0)h, w = template.shape[:2]img.shape #(263, 263)template.shape #(110, 85)TM_SQDIFF：计算平⽅不同，计算出来的值越⼩，越相关TM_CCORR：计算相关性，计算出来的值越⼤，越相关TM_CCOEFF：计算相关系数，计算出来的值越⼤，越相关TM_SQDIFF_NORMED：计算归⼀化平⽅不同，计算出来的值越接近0，越相关TM_CCORR_NORMED：计算归⼀化相关性，计算出来的值越接近1，越相关TM_CCOEFF_NORMED：计算归⼀化相关系数，计算出来的值越接近1，越相关methods = ['cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED', 'cv2.TM_CCORR','cv2.TM_CCORR_NORMED', 'cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED']res = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)res.shape #(154, 179)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)min_val #39168.0max_val #74403584.0min_loc #(107, 89)max_loc #(159, 62)for meth in methods:img2 = img.copy()# 匹配⽅法的真值method = eval(meth)print (method)res = cv2.matchTemplate(img, template, method)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)# 如果是平⽅差匹配TM_SQDIFF或归⼀化平⽅差匹配TM_SQDIFF_NORMED，取最⼩值if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:top_left = min_locelse:top_left = max_locbottom_right = (top_left[0] + w, top_left[1] + h)# 画矩形cv2.rectangle(img2, top_left, bottom_right, 255, 2)plt.subplot(121), plt.imshow(res, cmap='gray')plt.xticks([]), plt.yticks([]) # 隐藏坐标轴plt.subplot(122), plt.imshow(img2, cmap='gray')plt.xticks([]), plt.yticks([])plt.suptitle(meth)plt.show()⼆、匹配多个对象img_rgb = cv2.imread('mario.jpg')img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)template = cv2.imread('mario_coin.jpg', 0)h, w = template.shape[:2]res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)threshold = 0.8# 取匹配程度⼤于%80的坐标loc = np.where(res >= threshold)for pt in zip(*loc[::-1]): # *号表⽰可选参数bottom_right = (pt[0] + w, pt[1] + h)cv2.rectangle(img_rgb, pt, bottom_right, (0, 0, 255), 2) cv2.imshow('img_rgb', img_rgb)cv2.waitKey(0)。
Matlab图像配准与图像匹配技术概述
Matlab图像配准与图像匹配技术概述Matlab（Matrix Laboratory）是一种强大的数值计算和编程环境，具有广泛的应用领域，从数学计算到信号处理、图像处理等等。
在图像处理领域中，Matlab提供了许多强大的工具和函数，其中图像配准和图像匹配技术在计算机视觉和医学图像处理中都具有重要的地位。
图像配准是指将几幅图像中的对应点或特征点通过某种变换关系，使它们在一定程度上对齐。
配准技术可以用于纠正图像中的变形、旋转、平移等问题，提高图像质量和准确性。
在医学图像处理中，图像配准可以用于比较不同时间、不同观察角度或不同影像模态下的图像，从而帮助医生进行疾病诊断和治疗决策。
Matlab提供了一系列功能强大的图像配准工具包，例如Image Processing Toolbox和Computer Vision System Toolbox，它们包含了一些常用的图像配准算法和函数，可以快速地进行图像配准操作。
其中最常用的方法之一是基于特征点的配准方法。
特征点是图像中最具有代表性和独特性的像素点，例如角点、边缘点等。
通过检测并匹配图像中的特征点，就可以求得图像之间的几何关系，从而实现图像的配准。
Matlab提供了SIFT（Scale-Invariant Feature Transform）和SURF（Speeded-Up Robust Features）等特征点检测和匹配算法，可以方便地进行特征点配准。
除了特征点配准，Matlab还提供了其他一些图像配准方法，例如基于亮度的配准方法和基于相位相关的配准方法。
基于亮度的配准方法是通过调整图像的亮度、对比度和灰度等参数，来实现图像之间的匹配。
基于相位相关的配准方法是利用图像的频率和相位信息进行配准，能够在图像中存在噪声和变形的情况下保持较好的配准效果。
图像匹配是指在给定一幅查询图像的情况下，在一组数据库图像中找出与之最相似的图像。
图像匹配技术在图像检索、目标跟踪等应用中具有重要的意义。
Matlab中的图像特征匹配方法
Matlab中的图像特征匹配方法引言在现代科技的发展中，图像处理技术被广泛应用于各个领域。
图像特征匹配作为图像处理中的重要技术，可以在图像中寻找相似的特征，以实现目标检测、图像配准等应用。
在Matlab这一强大的计算工具上，有许多图像特征匹配方法可以被使用。
本文将介绍几种常用的图像特征匹配方法，并对其原理和应用进行探讨。
一、SIFT特征匹配尺度不变特征转换（Scale-Invariant Feature Transform，SIFT）是一种用于图像特征检测与描述的算法。
该算法通过在空间尺度和方位角上寻找稳定的图像特征点，并对其进行描述，实现了对图像特征点的尺度与旋转不变性。
在Matlab中，可以使用VLFeat工具箱中的函数进行SIFT特征匹配。
SIFT特征匹配的基本步骤包括特征点检测、特征点描述和特征匹配。
首先，使用尺度空间极值检测算法寻找关键点。
然后，在每个关键点处计算图像的局部梯度，并根据梯度方向和幅值构建特征描述符。
最后，通过计算两个图像中特征描述符之间的欧氏距离，进行特征匹配。
SIFT特征匹配在计算机视觉领域有广泛的应用，在目标检测、图像配准等方面发挥着重要作用。
然而，由于其计算复杂度较高，在实际应用中可能存在一些限制。
二、SURF特征匹配速度加快的尺度不变特征转换（Speeded Up Robust Features，SURF）是对SIFT算法的改进，旨在提高特征提取和匹配的速度。
在Matlab中，可以使用SURF函数进行SURF特征匹配。
SURF特征匹配的关键是对图像中的关键点进行描述。
与SIFT算法类似，SURF算法也使用局部梯度来构建特征描述符。
但不同的是，SURF算法使用了积分图像来加速特征描述符的计算，并采用了一种更快的方法来计算特征点之间的欧氏距离。
SURF特征匹配相对于SIFT算法在速度上有明显的优势，同时也具有一定的旋转和尺度不变性。
在实际应用中，SURF特征匹配常被用于图像拼接、目标跟踪等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称数字图像处理
实验序号实验8
实验名称图像匹配——模板匹配
实验地点综B207
实验学时 2 实验类型验证性
2017年10 月16 日
一、实验目的及要求
在机器识别物体的过程，常需把不同传感器或同一传感器在不同时间，不同成像条件下对同
一景物获取的两幅或多幅图像在空间上对准，或根据已知模式到另一幅图中寻找相应的模
式，这就叫做匹配。
模板匹配是一种最原始、最基本的模式识别方法。
利用模板匹配可以在一幅图像中找到已知的物体。
这里的模板指的是一幅待匹配的图
像，相当于模式识别的模式。
基本要求如下:
(1).进行匹配的两幅图像为JPG格式或BMP格式。
(2).能够进行对两幅数字图像的匹配。
(3)采用交互式程序对图像进行匹配。
二、实验原理与内容
模板匹配是指用一个较小的图像，即模板与源图像进行比较，以确定在源图像中是
否存在与该模板相同或相似的区域，若该区域存在，还可确定其位置并提取该区域。
模板匹配常用的一种测度为模手术台与源图像对应区域的误差平方和。
设f(x,y)为M×N的源图像，t(j,k)为J×K(J≤M,K≤N)的模板图像,则误差平方和测度定义为:
DS(x,y)称为源图像中与模板对应区域的能量，它与像素位置（x,y）有关，但随像素位置（x,y）的变化，DS(x,y)变化缓慢。
DST(x,y)模板与源图像对应区域的互相关，它随像素位置（x,y）的变化而变化，当模板t(j,k)和源图像中对应区域相匹配时取最大值。
DT(x,y)称为模板的能量，它与图像像素位置(x,y)无关，只用一次计算便可。
显然，计算误差平方和测度可以减少
计算量。
基于上述分析，若设DS(x,y)也为常数，则用DST(x,y)便可进行图像匹配，当DST(x,y)取最大值时，便可认为模板与图像是匹配的。
但假设DS(x,y)为常数会产生误差，严重时将无法
下确匹配，因此可用归一化互相关作为误差平方和测度，其定义为：
模板匹配的示意图如图图 2.1所示，其中假设源图像f(x,y)和模板图像t(k,l)的原点都在左上角。
对任何一个f(x,y)中的(x,y),根据上式都可以算得一个R(x,y).当x和y变化时，t(j,k)在源图像区域中移动并得出R(x,y)所有值。
R(x,y)的最大值指出了与t(j,k)匹配的最佳位置，若从该位置开始在源图像中取出与模板大小相同的一个区域，便可得到匹配图像。
三、实验软硬件环境
1.计算机
2.Matlab软件
四、实验过程（实验步骤、记录、数据、分析）
1.图像模板匹配
实验代码如下：
a=imread('b.jpg');
a1=imcrop(a);
imwrite(a1,'moban.jpg','jpg'); %构建一个模板
pipeitu=imread('moban.jpg');%读取模板图像
yuantu2gray=rgb2gray(yuantu);%将原图灰度化
pipeitu2gray=rgb2gray(pipeitu);%将模板图灰度化
[pipei_height,pipei_width]=size(pipeitu2gray);
[yuantu_height,yuantu_width]=size(yuantu2gray);
imshow(yuantu);%显示原图像
hold on;
for i=1:yuantu_height-pipei_height
for j=1:yuantu_width-pipei_width
temp_picture=imcrop(yuantu2gray,[j,i,pipei_width-1,pipei_height-1]);
r=corr2(temp_picture,pipeitu2gray);%取得相关系数
if r>0.95 %规定值为0.95
%下面用plot函数在原图的坐标系上画出匹配区域
plot(j:j+pipei_width,i,'b');
plot(j:j+pipei_width,i+pipei_height,'b');
plot(j,i:i+pipei_height,'b');
plot(j+pipei_width,i:i+pipei_height,'b');
end
end
end
这是在原图上截取一部分作为模板，经过比较长的运算，终于可以在原图像上匹配到的区域
五、测试/调试及实验结果分析
通过代码，可以看到在原图像找到了匹配区域，并且可以画上了对应的框。
六、实验结论与体会
结论：通过本次实验学会了如何在原图像上截取部分作为匹配模板。
由于本次读入的图像
大概为250k，相对有点大，所以经过了比较长的时间才将匹配区域找到。
因此我觉得，提
高效率的有连个，一是先把图像经过压缩再进行匹配，二是优化算法，提高代码的执行率。
