瓦里安高能直线加速器机房参考资料(新)

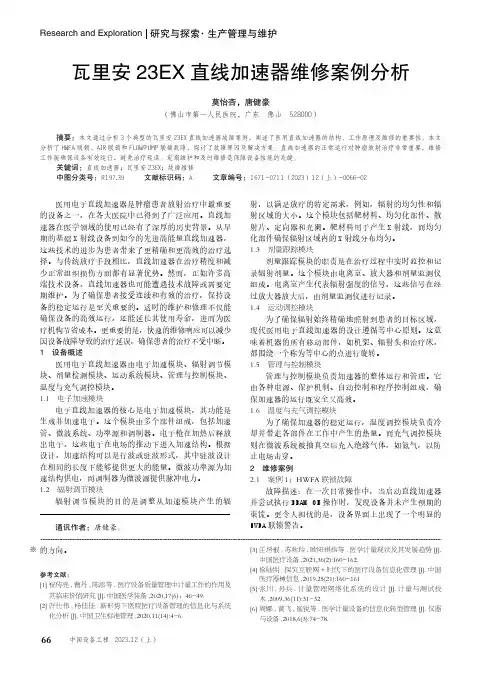

瓦里安23EX_直线加速器维修案例分析
66研究与探索Research and Exploration ·生产管理与维护中国设备工程 2023.12 （上）的方向。
参考文献：[1]祝传亮,曹丹,陈添等.医疗设备质量管理中计量工作的作用及其临床价值研究[J].中国医学装备,2020,17(6)：46-49.[2]许仕伟,杨佳佳.新形势下医院医疗设备管理的信息化与系统化分析[J].中国卫生标准管理,2020,11(14):4-6.医用电子直线加速器是肿瘤患者放射治疗中最重要的设备之一，在各大医院中已得到了广泛应用。
直线加速器在医学领域的使用已经有了深厚的历史背景。
从早期的基础X 射线设备到如今的先进高能量直线加速器，这些技术的进步为患者带来了更精确和更高效的治疗选择。
与传统放疗手段相比，直线加速器在治疗精度和减少正常组织损伤方面都有显著优势。
然而，正如许多高端技术设备，直线加速器也可能遭遇技术故障或需要定期维护。
为了确保患者接受连续和有效的治疗，保持设备的稳定运行是至关重要的。
适时的维护和修理不仅能确保设备的高效运行，还能延长其使用寿命，进而为医疗机构节省成本。
更重要的是，快速的维修响应可以减少因设备故障导致的治疗延误，确保患者的治疗不受中断。
1 设备概述医用电子直线加速器由电子加速模块、辐射调节模块、剂量检测模块、运动系统模块、管理与控制模块、温度与充气调控模块。
1.1 电子加速模块电子直线加速器的核心是电子加速模块，其功能是生成并加速电子。
这个模块由多个部件组成，包括加速管、微波系统、功率源和调制器。
电子枪在加热后释放出电子，这些电子在电场的推动下进入加速结构。
根据设计，加速结构可以是行波或驻波形式，其中驻波设计在相同的长度下能够提供更大的能量。
微波功率源为加速结构供电，而调制器为微波源提供脉冲电力。
1.2 辐射调节模块辐射调节模块的目的是调整从加速模块产生的辐通讯作者：唐健豪。
瓦里安23EX 直线加速器维修案例分析莫怡杏，唐健豪（佛山市第一人民医院，广东 佛山 528000）摘要：本文通过分析3个典型的瓦里安23EX 直线加速器故障案例，阐述了医用直线加速器的结构、工作原理及维修的重要性。

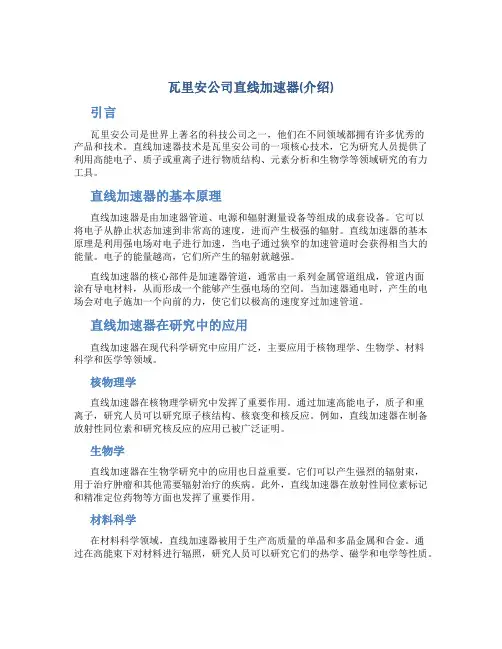

瓦里安公司直线加速器(介绍)尹昕煜改
瓦里安公司直线加速器(介绍)引言瓦里安公司是世界上著名的科技公司之一，他们在不同领域都拥有许多优秀的产品和技术。
直线加速器技术是瓦里安公司的一项核心技术，它为研究人员提供了利用高能电子、质子或重离子进行物质结构、元素分析和生物学等领域研究的有力工具。
直线加速器的基本原理直线加速器是由加速器管道、电源和辐射测量设备等组成的成套设备。
它可以将电子从静止状态加速到非常高的速度，进而产生极强的辐射。
直线加速器的基本原理是利用强电场对电子进行加速，当电子通过狭窄的加速管道时会获得相当大的能量。
电子的能量越高，它们所产生的辐射就越强。
直线加速器的核心部件是加速器管道，通常由一系列金属管道组成，管道内面涂有导电材料，从而形成一个能够产生强电场的空间。
当加速器通电时，产生的电场会对电子施加一个向前的力，使它们以极高的速度穿过加速管道。
直线加速器在研究中的应用直线加速器在现代科学研究中应用广泛，主要应用于核物理学、生物学、材料科学和医学等领域。
核物理学直线加速器在核物理学研究中发挥了重要作用。
通过加速高能电子，质子和重离子，研究人员可以研究原子核结构、核衰变和核反应。
例如，直线加速器在制备放射性同位素和研究核反应的应用已被广泛证明。
生物学直线加速器在生物学研究中的应用也日益重要。
它们可以产生强烈的辐射束，用于治疗肿瘤和其他需要辐射治疗的疾病。
此外，直线加速器在放射性同位素标记和精准定位药物等方面也发挥了重要作用。
材料科学在材料科学领域，直线加速器被用于生产高质量的单晶和多晶金属和合金。
通过在高能束下对材料进行辐照，研究人员可以研究它们的热学、磁学和电学等性质。
医学在医学领域，直线加速器主要用于放射治疗。
直线加速器可以产生非常强的X 射线和伽马射线，这些辐射可以用于破坏癌细胞。
此外，直线加速器还可以用于造影等诊断性用途。
总结直线加速器作为一种强大的科研工具，在不同领域都发挥着重要作用。
随着科学技术的快速发展，直线加速器技术也在不断创新和提高，为未来的研究提供了更广泛的使用前景。
瓦里安TrueBeam系统
瓦里安T r u e B e a m系统 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT瓦里安TrueBeam系统简介（RapidArc放疗）发表者：1540人已访问由美国瓦里安公司制造的TrueBeam系统是目前世界最先进的集合全新技术设计的新一代直线加速器。
该系统可用于，包括针对影像导引的和放射外科治疗，其精准和高效的核心特点使该设备可以胜任多种技术，适用于不同疾病的治疗需求，将极大地提高治疗的速度和准确性，给许多原本无法治疗的病人带来新的希望。
该系统运用了大量创新技术，能在复杂的癌症治疗过程中同步处理成像、患者摆位和移动管理，即使在治疗期间因病者的呼吸而不断移动，系统依然可以准确捕捉的最新位置。
通过高强度模式，系统能够准确和快速地提供快于前几代技术2倍多的高剂量，大大缩短了治疗所需时间。
系统还通过“智能”自动化操作，进一步加快治疗速度，以往简单的治疗得花15分钟或以上，现在只需不到2分钟就能完成。
同时，TrueBeam系统的还拥有精密尖端设计，明显地提高治疗的精确度。
用于影像引导和放射外科治疗的TrueBeam系统是瓦里安医疗系统2009年4月首次在美国首次推出，目前正被美国和欧洲治疗中心用来治疗肺、肝、胰腺、头颈部、脑部和脊柱等部位。
该系统由瓦里安医疗系统公司(VarianMedicalSystems)(NYSE:VAR)生产，本周亮相于在圣迭戈举行的美国放射学学会（AmericanSocietyforRadiationOncology，简称“ASTRO”）年会上。
TrueBeam旨在以前所未有的速度和准确性治疗正在移动的，它的独一无二体现在其在或放射外科治疗中动态完成同步成像、患者摆位、运动管理和治疗实施的能力。
该系统显着减少了完成治疗所需要的步骤。
TrueBeam还拥有比其他直线加速器剂量投照速度最多快4倍的高强度模式(HighIntensityMode)。
瓦里安公司直线加速器(介绍)尹昕煜改
瓦里安公司直线加速器(介绍)简介瓦里安公司直线加速器是一种用于加速带电粒子的设备。
该设备采用直线电加速器的原理，通过电场加速带电粒子，使其达到较高的能量状态。
瓦里安公司直线加速器主要用于各种科学研究、医疗诊断和治疗、工业探测等领域。
原理瓦里安公司直线加速器主要由加速腔、加速管、辐射屏蔽和控制系统等部分组成。
当电子进入加速管后，它们受到加速腔内的电场作用力，从而达到高速运动状态。
加速腔内的电场可以由高频电磁波产生。
当电子高速运动时，它会发射出高能辐射，这种辐射可以被用于医学成像和治疗、工业探测等领域。
应用瓦里安公司直线加速器被广泛应用于以下几个领域：科学研究在物理学、化学、材料科学等领域，瓦里安公司直线加速器可以用于研究粒子的性质、结构和相互作用等问题。
医学诊断和治疗瓦里安公司直线加速器可以用于医学成像和治疗。
在医学成像方面，它可以产生高质量的X射线，用于癌症、肿瘤和心血管疾病的诊断。
在医学治疗方面，它可以产生高能辐射，用于癌症的治疗。
工业探测瓦里安公司直线加速器可以用于工业探测，例如用于检测金属、塑料和橡胶的缺陷、强度和密度，用于食品和药品的质量检测，以及用于工艺过程的监控等。
瓦里安公司直线加速器是一种重要的科学设备，它有着广泛的应用领域。
在物理学、化学、材料科学等领域，它可以用于研究粒子的性质、结构和相互作用等问题；在医学成像和治疗方面，它可以产生高质量的X射线和高能辐射，用于癌症、肿瘤和心血管疾病的诊断和治疗；在工业探测方面，它可以用于检测金属、塑料和橡胶的缺陷、强度和密度，以及用于食品和药品的质量检测。
直线加速器
技术参数设备名称：直线加速器一、基本要求：1、国际知名品牌2、具备多档X线电子线，在综合定摆位框架及进口碳纤维床辅助下，实现IGRT 影像引导的普通、适形、调强、弧形调强放疗，具备FFF、呼吸门控及大野调强功能二、设备技术参数要求：1、提供2档X射线(6M\10M)和6档能量的电子线（6-18M eV），具备FFF治疗模式。
2、配置120叶MLC，中心区域20cm方野内叶片等中心投影为5mm，MLC双回馈到位质控模式，具备静态、动态运动模式，能够进行适形、ARC、固定野调强、弧形调强放疗。
3、上下两对独立准直器，动态楔形板技术，等中心高度>128cm，等中心误差<0.5mm，综合误差<1mm4、机载影像及剂量验证系统软硬件（OBI、非晶硅EPID），确保网络化多中心数据库共享，与医院在用瓦里安ARIA数据库兼容。
5、要求可独立拆换的电子枪，配置驻波加速管、速调微波功率源，270度消色散偏转磁铁，真空密封平板电离室6、射束各项参数满足IAEA\AAPM\国标的各项规范7、配置电子限光筒及备用铅模，EXACT制式的进口碳纤维平板床负载>200KG三、设备配置要求：1、驻波高能加速器及相应控制软硬件一套，配置温控、稳压、压缩空气系统2、配置RPM呼吸门控一套，配置CIVCO配套定位框架一套（MT-PLVC-4体板及配套同合力达UBB-I腹板一套、头肩延伸板20CFHNSUB2V一套、头部固定板MT-CFHN-VAB-001一套、CIVCO公司碳纤维乳腺托架MT-350一套、Lock-Bar一根）3、固定式LAP绿色激光灯一套、维修工具箱、示波器、万用表一套4、配套的网络化病案管理系统及排队叫号系统5、CIVCO水浴箱（48*64*13cm）、CIVCO电子泡沫切割机、CIVCO熔铅炉各一台。
美国瓦里安Trilogy直线加速器
我院新引进的美国瓦里安Trilogy直线加速器是目前国际上最先进的放疗专用设备，具有满足临床需要的光子线和电子线多档能量组合，系统不仅可进行常规放疗技术，还具有目前国际最先进精确放疗技术如：图像引导放疗技术（IGRT）,调强放疗技术(IMRT)、快速旋转容积调强技术（Rapid Arc）、动态自适应放疗技术（DART）等。
通过高精度和高稳定的剂量率为肿瘤患者提供全身各部位精确有效的治疗。
容积调强(Rapid Arc)：放射治疗领域的新革命快速旋转容积调强技术是近年放疗领域的一项重大突破，该技术得益于新直线加速器设备的革新性能设计，为放疗的速度，精确度和病人舒适性提供了新的标杆。
自09年进入中国以来，目前国内仅4家医疗中心能开展此项技术，我院为华南地区第一家。
特点：●通过高速动态多叶光栅、可变剂量率、可变机架旋转速度，以优化的单次弧形调强照射完成治疗。
●治疗速度快，2分钟完成病人摆位，2分钟完成治疗。
剂量分布更理想，包括凹面形状的肿瘤和各种复杂形状的肿瘤都能做到剂量高度适形。
●更少的漏射线、散射线，使周围正常组织得到更好的保护。
●与传统的调强放疗相比照射时间减半，病人舒适度更高。
常规放疗模式如电子线治疗、非共面治疗、自主呼吸门控治疗仍然可以继续使用图像引导系统（IGRT）：治疗位置准确的可靠保证IGRT (Image-guided radiation therapy)为近年开展起来的新技术，是解决摆位误差、呼吸运动、组织结构形变、位移等多种因素引起的照射误差最为有效的方法。
它通过将高分辨率成像设备集成于直线加速器上，在治疗前后即时采集图像，确定靶区和敏感组织的位置、位移、形变等情况。
精确引导摆位治疗，最大限度减少照射野的偏离，尤其适合临近敏感器官如椎旁肿瘤、鼻咽癌等定位精度要求高的肿瘤。
对于受呼吸运动影响较大的胸腹部肿瘤，结合呼吸门控系统将会得到更好的治疗效果。
特点：●创新性地将拍片、透视和锥形束CT技术结合，高分辨率数字即时图像和3D的CT图像，可为医生提供准确的肿瘤位置及其活动情况。
瓦里安高能加速器
¾ 预安装：加速器底座预埋在混凝土地面中。请及时与瓦里安公司安装协调员联系。
¾ 冷却水循环：闭循环系统
2. 加速器机房的一般配置
70 放射防护
放射防护的结构设计和射线泄露率的控制，必须由有资质的专业人员进行计算、检验和
执行。瓦里安公司对放射防护墙或屏蔽以及相关的安全装置的效用，不承担审阅或其他责任。
- 和多数计算机一样，加速器的电子部件对局部静电非常敏感。在治疗室内接近设备附近 区域或控制设备周围覆盖地毯或其他材料时，在相对湿度为 20%时静电不应超过 2kv。
瓦里安医用直线加速器
2000C/R2100/2300C(/D) and 21EX、23EX
-7-
安装资料包 IDP
3.7 治疗室中子门及迷路设计说明 70.106 治疗室入口门的屏蔽层厚度及形式，取决于迷宫的长度及加速器的能量。一般说来，低能 加速器要求采用夹有铅芯的木门，并用人工启闭。双能量的加速器通常要求采用具有铅及 硼化聚乙烯夹芯的钢门，并为电动启闭。加速器治疗室门的屏蔽层的具体要求，取决于迷 宫及屏蔽体的形状。请参见门屏蔽层的典型最小建议值。 由于这些门没有门闩机构，因此室内空气压力与周围相比，应是正压。一般说来，在防火 规范上有要求，屏蔽门上应做出标记。 Clinac 加速器的中子泄露计算和迷宫的一般原则见 NCRP 报告书第 79 号。 70.438 绝大多数的 Clinac 直线加速器是经由迷宫进入的。此通道设计用来减少在入口处的辐 射水平。迷路的长度以及在进门处之外的居住状况，影响到门要求的屏蔽层有多少。请向 专业供应放射防护门的厂商订货。使用这种门，应在设计阶段及早由专职物理师进 行审阅。
图号
6.23.0 6.25.0
6.24.0 6.37.0 6.43.0
直线加速器样本(中文版)
直线加速器Clinac i X,Trilogy,2100C(D), 2300C/D,21EX,23EX安装资料包瓦里安公司 Clinac 2100/2300C(/D)、21EX、23EX目录项目内容图号页码1 简介 12 加速器机房的一般配置 13 治疗室机房设计要求3.1 典型加速器治疗室立体投影图 3 3.2 典型加速器治疗室结构 6.23.0 4 3.3 加速器外型尺寸及所需占地尺寸 6.25.0 4 3.4 说明 4 3.5 屋顶吊环（用户负责提供并安装） 7 3.6 地板装修说明 73.7 治疗室中子门及迷路设计说明 84 设备搬运路径尺寸要求 6.24.0 95 底座安装 6.37.0 106 冷却水系统安装要求 6.43.0 117 通风与空调系统 148 压缩空气系统 159 电源及电气安装要求9.1 电源要求 16 9.2 接地要求 16 9.3 电缆沟及典型电缆连接 6.39.0 17 9.4 治疗室弱电安装 6.40.0 18 9.5 电气接线图 6.41.0 20 9.5.1 电气接线图说明 20 9.5.2 调制器柜安装要求 6.36.0 229.5.3 UVR欠电压释放器及启动箱 2210 控制设备布置/净空尺寸 6.27.0 232411 室内储物柜要求 6.31.06.32.0Clinac 2100/2300C(/D)和EX装运单26瓦里安公司供货部件资料表27安装前检查项目清单29瓦里安公司加速器安装流程31“Clinac”是瓦里安公司医用直线加速器的商品1．简介本版《安装资料包》包括了Clinac2100/2300C(/D)和21EX、23EX医用直线加速器对机房的要求及应注意的事项，供医院、设计单位以及施工单位参考。
本资料数据来源于瓦里安公司的Installation Data Package (IDP)。
资料中所涉及的数据仅是IDP中的相关部分，以便于机房设计人员、场地工程师、专业技术人员初始设计阶段的协调工作。
瓦里安CLINAC IX直线加速器日常使用要点
瓦里安CLINAC IX直线加速器日常使用要点马翔;花威【摘要】本文介绍了瓦里安CLINAC IX直线加速器技术优势，探讨该加速器日常使用中的特点和注意事项。
以提高放射治疗质量控制和质量保证的水平，保障放疗工作人员和患者的安全。
【期刊名称】《中国医疗设备》【年(卷),期】2014(000)012【总页数】2页(P147-148)【关键词】直线加速器;放射治疗;质量控制【作者】马翔;花威【作者单位】苏北人民医院放疗科，江苏扬州225001;苏北人民医院放疗科，江苏扬州225001【正文语种】中文【中图分类】TL53我院2011年初引进瓦里安CLINAC IX直线加速器，该加速器可实现适形放疗（3DCRT）、调强放疗（IMRT）、旋转容积调强放疗（Rapid Arc）等当今主流的放疗技术。
它的主要技术优势是能与图像引导放疗OBI系统相整合，OBI系统是直接整合到加速器的横向安装的kV级X射线源和数字化X射线探测板，系统能够获取OBI二维图像和CBCT三维图像。
加速器日常使用中，放疗技师是加速器主要的操作者和治疗计划的执行者。
瓦里安IX直线加速器日常使用中与日常晨检操作和应急情况处理、放疗网络使用、OBI系统的使用、治疗安全和辐射防护等方面密切相关。
本文主要从放疗技术角度对上述几个方面特点和注意事项进行总结。
1 加速器日常晨检操作和应急情况处理加速器日常使用中，首先做好开机前的准备工作，每日早晨开机前检查加速器水温、水压、SF6、水位、机房的温度、湿度等情况。
上述参数应保持在正常的范围内。
早晨技师做机器运行前的晨检工作内容包括MLC（多叶准直器）晨检、激光灯和等中心的位置、照射野、OBI系统预热晨检。
高能电子线各种能量和高能X线6 MV以及15 MV分别依次出束，观察出束时剂量率的稳定性。
晨检结束后，打印晨检报告单，记录加速器晨检参数、若数值偏离正常范围，应及时汇报工程师。
加速器突然断电是日常使用中最常见的应急情况。
关于医用直线加速器美国瓦里安Clinac iX型号加速器故障的分析和维护探究
业素养。综上所述，在医疗设备管理过程中应用信息化系 统能够实现优化配置资源，有助于减轻工作人员负担，提 升医疗设备管理水平，增强医院的综合实力，提高医院的 整体效益。
加速器是精密仪器，里面包含很多零件和多个安全联锁， 所有的安全联锁都是为了保护患者安全和机器的运作，但是， 很多的安全联锁都可以靠平时的保养和操作的规范避免，定 期的保养和维护是让机器更加安全运行的保障，同时，为了 保证仪器的治疗效果，应定期对仪器进行故障分析并进行维 修，以延长设备的使用寿命。
参考文献： [1] 龚帮金 . 瓦里安 Clinac iX 直线加速器 MLC 叶片的维修与保养，
操作不规范连锁，当出现操作不规范，如治疗数据进行 自动化走位时，打开治疗室门或者在机房操作时候产生连锁，
在治疗床两边的按钮出现 PANEL TEST 报错，这时就要把治 疗床两边的报错按钮 PANEL TEST 消除，再次操作看臂架是 否正常运转，如不可以就要进入维修模式进行操作，消除报 错信息。 3 故障 3
机械臂主要由电机和链条驱动，臂架的走位和精度由电 位计控制，最常见的故障就是机械臂不能转动，主要原因由 本身的机械故障、操作不规范引起连锁和其他部件故障引起 连锁反应。
当出现臂架不能转动时，查看故障代码，出现 HWFA，要 考虑臂架和上部准直器上的主要和次要电位计是不是匹配， 每个机械运动都有主次电位计匹配计算精度，如果两个电位 计不匹配，就会出现故障代码，机械不能运作，这时候可以 先进入维修模式，把故障代码屏蔽，然后，进入机房手动转 动臂架和准直器，目的是让电位计复位，出现进行重置，手 动可以转动后就回到电脑安全模式把屏蔽的故障复位，重新 进入治疗模式电脑走位是否正常，如不能正常运转就要拆臂 架查看电机，联系厂家工程师现场维修。
瓦里安VitalBeam直线加速器调制器原理和剂量联锁的分析和总结
瓦里安VitalBeam直线加速器调制器原理和剂量联锁的分析和总结瓦里安VitalBeam直线加速器调制器原理和剂量联锁的分析和总结瓦里安VitalBeam直线加速器是一种用于放射治疗的高能粒子加速设备。
在其运行过程中，调制器和剂量联锁是两个重要的组成部分。
本文将对瓦里安VitalBeam直线加速器的调制器原理和剂量联锁进行分析和总结。
调制器是用于控制粒子加速器输出束流的系统，在放射治疗中起到至关重要的作用。
调制器能够控制束流的强度、形状和时间分布等参数，以满足不同患者的治疗需求。
瓦里安VitalBeam直线加速器采用了一种先进而高效的调制器系统，能够实现束流的精确调控。
调制器的工作原理如下：首先，加速器产生高能粒子，并将其聚焦成束流。
然后，这个束流通过调制器系统，其中包含了各种控制装置。
这些装置包括电磁铁，用于控制束流的振动和聚焦；偏转磁铁，用于控制束流的方向；还有调制器腔体，用于调控束流的幅值、频率和相位。
调制器系统中的这些控制装置共同作用，使得束流能够以预定的能量、强度和分布投放到患者身上。
瓦里安VitalBeam直线加速器调制器的优势在于其高效性和精确性。
它采用了先进的调控算法和多种智能控制装置，能够准确地控制和调节粒子束的形状和分布。
这使得医生能够根据患者的特定情况进行个性化的放疗方案设计，提高治疗的精确性和效果。
除了调制器，剂量联锁也是瓦里安VitalBeam直线加速器中的一个重要组成部分。
剂量联锁系统是用于确保放射治疗过程中剂量的准确性和安全性的系统。
它能够监测和控制放疗治疗过程中的剂量分布，以防止剂量超标或不足。
瓦里安VitalBeam直线加速器的剂量联锁系统采用了先进的剂量监测技术和自动控制系统。
它能够实时监测照射剂量，并与预定的剂量进行对比。
一旦监测到超过或不足的剂量，剂量联锁系统将自动停止加速器的工作，确保治疗的精确性和安全性。
这种剂量联锁系统的设计和应用，减少了人为误差和治疗事故的发生，提高了放疗过程的可控性和可靠性。
瓦里安高能直线加速器机房参考资料(新)
注：以上是典型配置的部分参数，具体到各设备的参数以合同签订配置 为准。
VARIAN ONCOLOGYSYSTEMS
附件二 电源要求
电源要求：
1. 加速器主机电源要求： 额定功率：45kVA 待机功率：3kVA 就绪功率：20kVA 线 制：三相五线制（三相动力电，零线，接地线） 额定相间电压：360-440VAC 电源频率：50Hz 电压波动范围：不超过 ±5% 满负荷电流：65A 功率因数：90%或更高 电源内阻：最大 89 mΩ
如图所示：以服务器为核心，我们会提供 3 个交换机，将 VARIAN 系统分为 3 个网段，即 治疗网段（红色）、TPS 网段（蓝色）、医院网段（黄色）。
若医院不采用综合布线方式，我们会将 3 个交换机安装于服务器机柜（以红色虚线框为界）， 所有需要连接的设备直接拉网线到机柜即可。
若医院采取综合布线方式，建议将 3 台交换机安装于网络配线柜（以蓝色虚线框为界），所 有需要连接的设备直接拉网线到网络配线柜上的 VARIAN 交换机即可。注意：如果设备跨 楼层，也不要经过楼层交换机。
5、服务器电源：（插座×2） 电压：220V 最大电流：16A
说明：1、2 两条的电源统一由稳压柜（瓦里安提供）供给，设计方需考虑稳压
柜的额定功率 120KVA，若无 OBI 配置的型号，需按 80KVA 考虑。
VARIAN ONCOLOGYSYSTEMS
附件三 环境要求
1. 取暖、空调和通风换气 治疗室的通风管道应妥善安排避免放射泄露，风管应与防护墙 45 度折线形
COMPANY CONFIDENTIAL
1 | VARIAN ONCOLOGY SYSTEMS | COMPANY CONFIDENTIAL
瓦里安 Clinac CX 医用电子直线加速器安装总结
用于多种综合放射治疗方案 ，对肿瘤施以位置精确 、剂量恰 当的精确调 强 （ Ｉ ＭＲ Ｔ ） 的放 疗功 能。文章从 前期
准备 、设 备 安 装 、教 训 及 存 在 的 问题 三 方 面 就 安 装 中遇 到 的 一 些 问题 以及 经 验 教 训 进行 总 结 。
［ 关键词］ Ｃ ｌ ｉ ｎ ａ ｃ Ｃ Ｘ 医用电子直线加速 器 ；安装 ；经验
１ 前 期准 备
边 正在 装 修 区域 与 加 速 器 机 房 （ 包 括 治 疗 室 ，控
制 室 ，辅助 机 房 ，水 冷 机 房 ） 隔 离 开 来 ，以免 建
１ ． １ 完 成对 加速 器机房 放射 防护 预评价
按照 《 中华人 民共和国职业病 防治法》 、《 中 华人民共和国放射性污染 防治法》 、《 放射性 同位 素与射 线装 置安 全 和 防 护条 例 》 、《 放 射 诊 疗 管 理 规定 》 ¨ 等法 律法 规 的要 求 ，机 房设 计 方 案 取 得
其他 任何设 备 ，包括 加速 器 自己的水冷 机组 。必须
装调试 ，因此 ，加 速器投 入安 装前 ，建 筑和装 修施 工方 完成 加 速 器 机 房 的建 筑 准 备 和 内 部 装 修 工 作 （ 可保 留治 疗 室和 迷 路地 面 暂不 装 修 ，留待 加 速器
底座 预埋 后再 装修 地面 ，其他 包括 天花 吊顶 ，墙 面
等灯 光 系统 。特别 是继 电器 箱一段 受 控于加 速器 主
收稿 日期 ：２ ０ １ ５一 Ｏ １—１ ７
２ ６
Ｍｅ ｄ ｉ ｃ ａ ｌ Ｅｑ ｕ ｉ ｐ ｍｅ ｎ ｔ Ｖｏ １ ． ２ ８， Ｎｏ ． ５
机 ，另一 端控 制机 房 内所 有 照 明及 指示 灯 。我 院制
瓦里安Trilogy加速器Carrousel工作原理及故障分析
瓦里安Trilogy加速器Carrousel工作原理及故障分析邵健【摘要】本文通过分析检修瓦里安生产的Trilogy型加速器Carrousel故障一例,为直线加速器维修提供借鉴经验.首先系统分析了均整盘的构成、port的编码机制、位置开关的检测原理、定位销的运动及控制,然后归纳总结了均整盘中各路信号的逻辑关系.了解其工作原理,便于快速准确的定位故障部件.以遇到的均整盘运动故障为例,从均整盘的定位和驱动两个部分入手,总结可能引起故障的原因,有条理的逐个排除,并详细介绍了测试方法和故障的排除过程.通过对均整盘常见故障的排除与维护,保证加速器处于最佳工作状态,并减少故障的发生.【期刊名称】《中国医疗设备》【年(卷),期】2019(034)006【总页数】3页(P177-179)【关键词】直线加速器;均整盘;凸轮开关;联锁;定位销;电磁阀【作者】邵健【作者单位】浙江省肿瘤医院设备科,浙江杭州 310022【正文语种】中文【中图分类】R197.39引言美国瓦里安公司（VARIAN）生产的Trilogy型加速器，是一款高能医用电子直线加速器，在放射治疗中应用广泛[1-3]。
医用电子直线加速器结构复杂，根据不同的联锁，分区域的进行详细分析，能更加系统有效的了解机器的工作原理，并快速准确排除故障。
电子在加速器中经过加速后，打靶产生X射线或经过散射箔产生电子线。
此时的射线剂量分布是不均匀的，需要经过均整器的滤过修正才能产生满足常规放疗所需的剂量分布[4-8]。
Trilogy加速器拥有2档X线和6档电子线，各档能量需要不同的均整器。
机器依靠均整盘的旋转来实现不同均整器的切换。
其中包含了位置检测、运动控制、安全联锁等部分。
当发生故障时，通常会报CARR和FOIL两个联锁。
1 均整盘工作原理分析如图1所示，Trilogy加速器一共有10个均整器，安装在均整盘（Carrousel）上的10个port中。
其中8个均整器分别对应8档能量，另外2个为空置。
varian vital beam 技术参数
varian vital beam 技术参数
Varian Varian Vital Beam 是一款高端的医用直线加速器，主要用于肿瘤治疗。
以下是其技术参数的简要概述：
1. 治疗模式：Vital Beam 具备多种治疗模式，包括IMRT（强度调制放射治疗）、VMAT（容积旋转调强放射治疗）和SBX（静态束放射治疗）。
2. 射线类型：Vital Beam 支持X 射线和电子束放射治疗。
3. 最大输出功率：Vital Beam 的最大输出功率为100 kW。
4. 束流稳定性：Vital Beam 具备高精度的束流稳定性控制系统，确保治疗过程中束流的稳定性。
5. 治疗床：Vital Beam 配备有先进的治疗床，可以实现多轴向的运动，以满足患者和治疗计划的需求。
6. 图像引导：Vital Beam 配备了先进的图像引导系统，如kV 成像、CBCT（锥形束计算机断层扫描）等，以确保治疗的精度和安全性。
7. 治疗计划系统：Vital Beam 搭载了高效的treatment planning system（TPS），可以实现快速的剂量计算和治疗计划制定。
8. 安全性：Vital Beam 遵循严格的辐射安全标准，确保患者和医护人员的安全。
9. 网络兼容性：Vital Beam 支持与医院网络连接，便于医生和患者之间的信息交流及数据管理。
10. 占地面积：Vital Beam 的占地面积相对较小，便于安装和空间规划。
请注意，以上信息仅供参考，实际产品参数可能因型号和配置的不同而有所差异。
如需获取详细的技术参数，请联系Varian 公司或相关销售代表。
直线加速器机房资料-共8页
直线加速器机房资料-共8页1.机房施⼯图纸应由院⽅委托设计院设计完成，并经当地放射防护权威机构审核批准后⽅可进⾏施⼯⼯作；2.新建地上机房建议远离居民区。
3.电源容量分机型50kw—80kw不等。
4.加速器机房需在装修施⼯完成后才可进⾏设备安装⼯作（地⾯装饰材料可后铺）；5.治疗室和控制室内环境温度要求22－24度，相对湿度30－70％，治疗室通风次数每⼩时6―12次，⽔冷机房温度要求5－40度，具体暖通管道的设计由设计院设计完成,室内通风系统进风⼝需要有除尘过滤装置，隔断板前后均需⼀组送、排风⼝和空调⼝（机房后共有2个进风⼝和2个出风⼝）；6.机房内⽤户隔断板前后均应设置空调风⼝，若采⽤柜式空调，则共需两台柜机，隔断前后各⼀台；（机房后部3-5P，机房前部5P）7.设计院在完成施⼯图纸后，院⽅应向医科达公司提供整套图纸，我公司将提供⼀次图纸检查的服务；8.设备接地必须为独⽴接地，且接地电阻不⼤于1欧姆；9.其余机房相关事宜可来电。
机房建设中需要注意的问题为避免失误，导致项⽬不必要的延期，下⾯列出⼀些其它项⽬曾出现过的问题，以供贵院参考：1．机房内供电电缆、空调⽤穿墙管等管线不能占⽤设备所需的电缆沟，请预留在其它位置；2．固定机器的螺栓孔位置是固定的，为避免孔位落在电缆沟上，地坑及机架基础范围内的电缆沟位置尺⼨需严格按照施⼯图纸进⾏施⼯，位置误差必须⼩于10mm，地坑深度必须控制在235mm－237mm之间，机架基础⽔平误差必须⼩于2mm；3．不能采⽤砖砌电缆沟壁，必须⽀模浇筑混凝⼟；4．地坑及机架基础的混凝⼟地⾯必须达到以下要求(见图⼀)：●地坑及机架基础部分混凝⼟地⾯厚度不⼩于250mm，该厚度范围内的混凝⼟⼀次性浇筑，并与最终地⾯齐平；●地坑及机架基础部分混凝⼟强度不⼩于30MPa；●地坑及机架基础部分混凝⼟密度不⼩于2.35t/m3；●地坑及机架基础部分使⽤混凝⼟中⽔泥含量不⼩于275kg/m3；●使⽤前最短固化时间不少于28天；●基础平⾯对⾓⽔平误差不⼤于2mm；●确保⼯程质量，保证混凝⼟地⾯⽆空洞、⽆裂缝、⽆⽓泡、⽆掺杂其余建筑材料；图⼀5．确保⼯字梁位置在等中⼼轴线正上⽅，左右偏差必须⼩于20mm，⼯字梁下⽅的吊顶需要预留600mm－800mm宽滑车通道；6．接地⽅式必须为独⽴接地，且接地电阻不⼤于1欧姆；7．加速器主机电源不可增加漏电保护装置；8．紧急开关（共6个）串联回路电阻确保不⼤于1欧姆；9．加速器主机电源不可增加漏电保护装置；10．⽔冷机为分体式⽔冷机，需预留直径100mm的穿墙管⾄室外（与空调穿墙管相同）；11．治疗室必须确保每⼩时10-12次的通风，且必须在设备安装前完成；电源要求电源要求：1.加速器及精确治疗床系统电源要求：额定功率：30千⽡线制：三相五线制（三相动⼒电，零线，接地线，不带漏电保护）额定相间电压：380V-420V电源频率：50Hz或60Hz电流强度：每相最⼤浪涌电流为60安培电⽹电压变化范围：包括开机时每相负载从零⾄60安培满负荷时在内，电压波动范围不得超过±6%，如果变化超过这个范围，必须使⽤电源稳压器。
美国瓦里安Clinac iX 医用直线加速器在我院的安装
美国瓦里安Clinac iX 医用直线加速器在我院的安装陈照辉;胡家柱;黄贤海【摘要】本文介绍我院安装美国瓦里安Clinac iX 医用直线加速器的前期准备工作和设备安装过程中遇到的问题及解决方法。
实践证明在做好充分准备的基础上，结合机房实际情况密切与设备公司沟通能有效解决安装上的问题，减少失误、保证安装进程和设备质量。
%In this paper, the preparation, problems and solutions encountered in the equipment installation of Varian Clinac iX medical linear accelerator in our hospital were introduced. It is proved that combining with actual situation in computer room and communicating with the equipment company can solve the installation problems, reduce errors and ensure the quality of the installation process and equipment.【期刊名称】《中国医疗设备》【年(卷),期】2014(000)006【总页数】3页(P107-108,127)【关键词】医用直线加速器;设备安装;水冷机;激光灯;压缩机【作者】陈照辉;胡家柱;黄贤海【作者单位】广州市番禺区中心医院肿瘤科，广东广州 511400;广州市番禺区中心医院肿瘤科，广东广州 511400;广州市番禺区中心医院肿瘤科，广东广州511400【正文语种】中文【中图分类】R197.39;TL53医用直线加速器是当今肿瘤放射治疗的主要治疗设备，我院从规划引进1台瓦里安Clinac iX 医用直线加速器到机房修建和设备安装完成并投入到临床使用耗时约2年。
瓦里安C系列加速器枪系统与联锁原理分析和典型案例
瓦里安C系列加速器枪系统与联锁原理分析和典型案例
张庆钊;叶裕丰;刘凌湘
【期刊名称】《中国医疗设备》
【年(卷),期】2024(39)1
【摘要】瓦里安C系列高能直线加速器均采用三极(栅极控制)电子枪系统,其故障
率较高、解决难度较大,多表现为剂量率不稳定甚至不能出束,报GFIL枪灯丝联锁。
本研究以iX平台的代表——Clinac iX为例,结合典型案例和技术图纸阐述枪控制
系统的工作原理,通过分析电源电路和枪驱动等关键模块内部和模块之间的信号处
理的流程和方向,发现问题症结并处理元器件解决问题,为工程师安全高效解决C系列乃至电路集成度和数字化程度非常高、以VitalBeam为代表的新一代高端技术
平台的加速器的同类问题,提供解决思路和方法借鉴。
【总页数】4页(P177-180)
【作者】张庆钊;叶裕丰;刘凌湘
【作者单位】广州市番禺区中心医院肿瘤中心
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.瓦里安C系列加速器控制系统工作原理与故障维修研究
2.瓦里安医用直线加速
器GFIL联锁故障的检修3.瓦里安Clinac iX直线加速器原理分析及故障解析4.瓦
里安Trilogy直线加速器GFIL联锁维修案例5.瓦里安VitalBeam直线加速器调制器原理和剂量联锁的分析和总结
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
站及医生工作站数量。以上这些设备安装位置可依照医院本身使用习惯确定。 （2） 所有工作站安装位置确定后，，按照每台工作站需要 1 根网络连线确定工作站到服务
器的网络连线数量总量 （3） Eclipse 所在 TPS 室需额外预留 3 根备用线，用于连接其他 VARIAN 网络设备。其
COMPANY CONFIDENTIAL
1 | VARIAN ONCOLOGY SYSTEMS | COMPANY CONFIDENTIAL
Varian 网络架构示意图 Varian Network Layout
2 | VARIAN ONCOLOGY SYSTEMS | COMPANY CONFIDENTIAL
室温为 24-26℃，相对湿度 40-60%。
4. 控制室 通风按普通办公房间设计，温湿度与治疗室相同。
5. 服务器机房 需满足 20-25 度的环境温度要求。 设备散热量 729W。
6. 水冷机及其环境要求 水冷机本身为分体设计，水冷机与水冷机室外机之间需预留穿墙管路（与
普通空调穿墙管相同），并计划好室外机的摆放位置。 水冷机到加速器主机后侧位置预留两根直径 25mm 的铜水管，两端做好带
2．OBI 电源： 额定功率： 47kVA 线制：三相四线（三相动力电、地线） 额定相间电压： 400 - 480 VAC 电压波动范围：不超过 ±10% 电源频率：50 Hz 电流强度： 最大浪涌电流 63 安培 电源内阻：最大 0.17Ω
4. 水冷机房电源 额定功率：10 千瓦 线 制：三相五线制（三相动力电，零线，接地线） 额定相间电压：380V-420V 电源频率：50Hz 电流强度：每相最大浪涌电流为 30 安培
施工布置的管线不能占用设备所需的电缆沟，请预留在其它位置； 3．设备基坑要求 305mm 深，底部另需 100mm 素混凝土固定螺栓，以机房内最终地面
为±0 的话，建议结构板标高-0.4m ； 4．水冷机到加速器主机的铜水管请提前考虑布设方式，避免土建施工完后无法穿
管； 5． 水冷机为分体式，需要在水冷机房与室外之间预留直径 100mm 的管路（与普通
2. 此套图纸仅作为参考图纸而非正规建筑施工图纸，机房施工图纸应由院方委托建 筑设计院设计完成，并经相关部门审核批准后方可进行施工工作；
3. 加速器机房需在装修施工完成后才可进行设备安装工作； 4. 治疗室和控制室辅助机房内环境温度要求 24－26 度，相对湿度 40-60％，治疗室
通风次数每小时 10―12 次，具体暖通管道的设计由设计院设计完成, 室内通风 系统进风口需要有除尘过滤装置，送排风系统及穿墙洞口的预留以预评价报告批 复为准，建议排风直接排至本体或相邻最高建筑的楼顶； 5. 设备接地必须在机房内单独引出一个接地点，且接地电阻不大于 1 欧姆；
如图所示：以服务器为核心，我们会提供 3 个交换机，将 VARIAN 系统分为 3 个网段，即 治疗网段（红色）、TPS 网段（蓝色）、医院网段（黄色）。
若医院不采用综合布线方式，我们会将 3 个交换机安装于服务器机柜（以红色虚线框为界）， 所有需要连接的设备直接拉网线到机柜即可。
若医院采取综合布线方式，建议将 3 台交换机安装于网络配线柜（以蓝色虚线框为界），所 有需要连接的设备直接拉网线到网络配线柜上的 VARIAN 交换机即可。注意：如果设备跨 楼层，也不要经过楼层交换机。
VARIAN ONCOLOGYSYSTEMS
附件四 设计、施工过程中需要特别注意的问题
为避免失误，导致项目不必要的延期，下面列出一些其它项目曾出现过的问题， 以供贵院参考： 1．设计图纸必须经卫生、环境预评估审核通过，方可采纳施工； 2．施工过程在机房内外布置的供电电缆、铜水管、空调管、照明插座电线等，各种
空调穿墙管相同），需提前考虑好室外机的摆放位置，并留好管路； 6． 接地方式必须为独立接地，且接地电阻不大于 1 欧姆。
VARIAN ONCOLOGYSYSTEMS
附件五 设备安装前机房需达到的条件及装修部分建议
1、 取得当地放射防护预评估报告的批复、辐射安全许可证； 2、 设备安装前需将装修施工完成，并将桌椅家具等摆放到位； 3、 设备安装前需将防护门安装到位，并调试完毕； 4、 设备安装前需将通风、空调安装调试完毕； 5、 设备安装前需将正式供电提供到位，室内插座、照明等各电器正常工作； 6、 设备安装前需将水冷机房上下水提供到位； 7、 机房地面装饰材料建议采用塑胶地板或 PVC 的形式； 8、 室内吊顶下方净高度建议 3m 或更高。
VARIAN 中国地区专用网络架构
NETWORK LAYOUT FOR VARIAN DEPLOYMENTS IN CHINA MARKET
APAC Site Solution Services
VARIAN
RAYMOND PAU
FEBRUARY 25, 2014
ONCOLOGY SYSTEMS
APAC SITE SOLUTION SERVICES
5、服务器电源：（插座×2） 电压：220V 最大电流：16A
说明：1、2 两条的电源统一由稳压柜（瓦里安提供）供给，设计方需考虑稳压
柜的额定功率 120KVA，若无 OBI 配置的型号，需按 80KVA 考虑。
VARIAN ONCOLOGYSYSTEMS
附件三 环境要求
1. 取暖、空调和通风换气 治疗室的通风管道应妥善安排避免放射泄露，风管应与防护墙 45 度折线形
电子线： 1. 最大常规电子线能量 20MeV 2. 最大常规电子线剂量率 1000cGy/min
注：以上是典型配置的部分参数，具体到各设备的参数以合同签订配置 为准。
VARIAN ONCOLOGYSYSTEMS
附件二 电源要求
电源要求：
1. 加速器主机电源要求： 额定功率：45kVA 待机功率：3kVA 就绪功率：20kVA 线 制：三相五线制（三相动力电，零线，接地线） 额定相间电压：360-440VAC 电源频率：50Hz 电压波动范围：不超过 ±5% 满负荷电流：65A 功率因数：90%或更高 电源内阻：最大 89 mΩ
交换设备。VARIAN 网络统一通过第三方设备交换机与医院网络以及第三方设备连 接。 （4） 由于 Varian 网络系统中标配交换机不具备光纤接口，如布线中需使用光纤，请医院 准备光模转换设备。
1
VARIAN 网络构架示意图：
交 换 机
服
务
交
器
换 机
交 换 机
CT 核磁 第三方 TPS 第三方模拟机 工作站 1 工作站 2 Eclipse EC Eclipse SV Eclipse 打印机 NAS Varian 模拟机 加速器 1 加速器 2 加速器 3
阀门的接头。 水冷机房内提供φ20mm 水龙头和地漏； 室外机尺寸长为 115mm，高 100mm，宽 606mm，重量 130Kg。如固定在墙
壁上，没有特殊要求。如安装在地面上，则需预先加固地面，挖一个深 Байду номын сангаас00mm，
VARIAN ONCOLOGYSYSTEMS
长 1000mm，宽 800mm 的坑，加入砖、水泥加固地面。室外机空间需求见下图。
所有 VARIAN 网络设备使用相对独立网络，对外连接通过医院网段（黄色）实现。
2
VARIAN 网络构建说明
第一步：确定服务器安装位置 （1） VARIAN 会根据设备数量配置服务器机柜，尺寸为标准 42U 或 24U 机柜，60cm（宽）
*100cm（深），考虑日后开门维护所需空间，因此应至少提供大小为 200cm（宽） *200cm（深）*200cm（高）的使用空间。 （2） 由于服务器运行会产生噪声，建议服务器机柜安装位置应尽量远离日常工作环境。 若条件不允许，可使用打隔断墙等手段降噪。 （3） 服务器空间内应确保服务器环境温度：20－25℃，最佳：22℃；相对湿度：40％－ 60％，最佳：55％。 （4） 服务器机柜附近提供一个 220V10A 三相供电插座，一个 220V16A 三相供电插座， 电压波动范围 203－228V，并确保插座真实接地。电源插座距离机柜距离不超过 1 米。
它工作室建议预留 1 根备用线，用于解决临时的设备调整。
第三步：确定加速器的数量 （1） 加速器的位置已预先确定，只需确认连接到 VARIAN 网络服务器上的加速器数量即
可。每台 Varian 加速器控制室到服务器位置 5 根网线
第四步：确定连入 VARIAN 网络其他厂家设备，例如：CT、核磁、第三方 TPS、第三方模 拟机。 （1） 整理第三方输入设备的数量，每一套设备需要 1 根网线连接 VARIAN。 （2） 第三方输入设备之间必须可以相互通信，即，CT 与核磁可以互相 ping 通。 （3） 第三方输入设备必须支持 Dicom Export 功能。
式通出，并且所有风管空间不应降低放射防护强度。以上所有设置和图纸应由 用户所在地的放射防护权威部门签字认可。治疗室的空调系统最好与医院其他 部门的系统独立分开。
2. 机房内散热（最高值） 主机 5kW； 调制柜 5kW； 控制台操作设备 5kW
3. 治疗室 为去除异味并使病人及操作人员感觉舒适，需保持室内通风在 10-12 次/小时，
VARIAN ONCOLOGYSYSTEMS
瓦里安医疗器械贸易（北京）有限公司 高能直线加速器机房参考资料
VARIAN ONCOLOGYSYSTEMS
高能直线加速器机房说明
1. 此套图纸为高能直线加速器机房参考图纸，机房防护仅供院方参考使用，正式方 案应由专业防护设计单位设计完成，因各地区在具体防护需求上存在差异，所以 最终确定的防护尺寸应以当地相关行政部门对预评价报告的批复为准；
第五步：远程登录环境准备 （1） 为了日后维护准备，需请医院提供在服务器房间提供一个外网网线。
