PSpice16.5教程一(基本分析)

合集下载

PSpice教程

PSpice教程

OrCAD PSpice 培训教材深圳光映计算机软件有限公司培训目标:熟悉PSpice的仿真功能,熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果,熟练输出分析结果,能够综合运用各种仿真对电路进行分析,学会修改模型参数。

一、PSpice分析过程二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了,下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。

1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先,调用OrCAD软件本身提供的模型库,这些库文件存储的路径为Capture\Library\pspice,此路径中的所有器件都有提供PSpice 模型,可以直接调用。

其次,若使用自己的器件,必须保证*.olb、*.lib两个文件同时存在,而且器件属性中必须包含PSpice Template属性。

3、原理图中至少必须有一条网络名称为0,即接地。

4、必须有激励源。

原理图中的端口符号并不具有电源特性,所有的激励源都存储在Source和SourceTM库中。

5、电源两端不允许短路,不允许仅由电源和电感组成回路,也不允许仅由电源和电容组成的割集。

解决方法:电容并联一个大电阻,电感串联一个小电阻。

6、最好不要使用负值电阻、电容和电感,因为他们容易引起不收敛。

三、仿真参数设置1、PSpice能够仿真的类型在OrCAD PSpice中,可以分析的类型有以下8种,每一种分析类型的定义如下:直流分析:当电路中某一参数(称为自变量)在一定范围内变化时,对自变量的每一个取值,计算电路的直流偏置特性(称为输出变量)。

交流分析:作用是计算电路的交流小信号频率响应特性。

噪声分析:计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源(独立的电压或电流源)上。

即计算输入源上的等效输入噪声。

瞬态分析:在给定输入激励信号作用下,计算电路输出端的瞬态响应。

PSpice 基本分析

PSpice 基本分析

➢ 脉冲波信号源Vpulse
✓ V1:起始电压 ✓ V2:脉冲电压 ✓ TD:0秒到起始电压的延迟时间 ✓ TR:起始电压升到脉冲电压的延迟时间 ✓ TF:脉冲电压降至起始电压的延迟时间 ✓ PW:脉✓ T*:时间值 ✓ V*:电压值
➢ 周期性折线波信号源Vpwl_enh
绘制电路图
➢ 偏压点分析:在直流电源作用下,计算电路各结 点的电压值和支路电流值。其功能主要在于验证 在当前直流电源作用下,电路是否可以正常工作。
建立新的仿真文 件方法1
建立新的仿真文 件方法2
建立新的仿真窗 体
仿真设置窗体
运行仿真
PSpice窗体
仿真输出文件 .out
文件细节1
文件细节2
文件细节3 (仿真结果)
打开仿真结果的 其他方式1
打开仿真结果的 其他方式2
6.2 直流扫描分析和输出波形观察
➢ 调出电路图并设置 DC Sweep 直流分析参数 ➢ 存档并执行仿真 PSpice ➢ 观察仿真波形结果 ➢ 打印输出波形图 ➢ 存储波形文件
改变仿真设置
直流扫描分析
out文件细节3仿真结果打开仿真结果的其他方式1打开仿真结果的其他方式2调出电路图并设置dcsweep直流分析参数存档并执行仿真pspice观察仿真波形结果打印输出波形图存储波形文件放置探针得到的波形文件工具栏编辑工具栏书签工具栏仿真工具栏浏览工具栏仿真切换工具栏轨迹编辑工具栏光标定位工具栏使用acsweep验证rc电路频率响应曲线修改probe波形图的probe波形图上添加另外一probe波形图上去除分线标志并加入说明文字probe波形图存档原理说明
8.3 范例3-使用虚拟装置
8.4 范例4-编辑激励信号源
➢ 将Vsin改为Vstim

《PSpice使用教程》课件

《PSpice使用教程》课件

直流、交流和瞬态仿真应用举例
直流仿真
直流仿真主要用于分析电路的直流工作点,可以得到电路中各元件的电压和电流值。例如,在模拟电路中, 可以通过直流仿真得到放大器的静态工作点。
交流仿真
交流仿真主要用于分析电路的频率响应,可以得到电路的幅频特性和相频特性。例如,在滤波器设计中,可 以通过交流仿真得到滤波器的频率响应曲线。
添加元件、设置参数等。
自定义工具栏
03
用户可以根据自己的使用习惯自定义工具栏中的按钮和选项。
项目创建与保存
新建项目
通过菜单栏或工具栏中的新建选项来 创建一个新的PSpice项目。
保存项目
通过菜单栏或工具栏中的保存选项来 保存当前项目文件和电路图等。
另存为功能
用户可以选择将当前项目另存为其他 格式或版本的文件。
学习资源和支持渠道
官方教程和文档
提供详细的使用说明和操作步骤。
在线视频教程
通过专业讲师的讲解,深入了解软件功能 。
技术论坛和社区
官方技术支持
与其他用户交流使用心得,分享经验技巧 。
提供软件安装、使用、故障排查等方面的专 业支持。
总结回顾与展望未来发展趋势
总结回顾
通过本次教程的学习,我们掌握了PSpice软件的基本操作、电路仿真、故障排查与问题解决等方面的知识。
寿命。
03
可靠性增长模型
根据电路在试验阶段的故障数据,建立可靠性增长模型,预测电路在未
来使用过程中的可靠性表现。
06
故障排查与问题解决
常见错误提示及解决方法
错误提示
无法打开仿真文件
解决方法
检查文件路径是否正确、文件是否损坏、软件 版本是否兼容等。
错误提示

Cadence_SPB16.5、16.6的安装、破解、打补丁图文教程

Cadence_SPB16.5、16.6的安装、破解、打补丁图文教程

SPB16.5/6基于pubkey1.30的安装及破解注意:我的电脑是win7旗舰版,破解成功,请关闭防火墙和杀毒软件,16.5和16.6均破解成功了首先,安装license manager,步骤如下:点击LicenseManager。

选择接受许可,点击Next选择LicenseManager安装目录,根据个人习惯修改吧。

选择要安装的模块,点击Next。

到这里要刹车,直接Cancel。

最后完成安装,点击Finish接下来,要安装Cadence的主要工具:Product Installation。

安装Product Installation,一路Next到下图。

注:选择customs和anyone who……选择安装目录,路径如上图所示,点击Next。

预览安装信息,不满意的点击Back修改,感觉ok的点击Next。

点击Install开始安装。

耐心等待。

一般安装到最后,出现要寻找firewall的允许项添加什么的,需要等很长一会,一开始以为软件装的不动了,不想一会又开始装了。

这里不用管,直接Next。

要查看产品信息了就在选中该项,不需要了直接点击Finsh,就完成了安装工作。

一、破解步骤。

1、在任务管理器中确认一下是否有这两个进程,有就结束掉,即cdsNameServer.exe和cdsMsgServer.exe,没有就算了。

说明:看来没有。

2、把安装目录下的SPB_16.5/tools/pspice目录下的orSimSetup.dll剪切出来找个地方先放着不理(待完成破解后再拷回原来的地方,如果不用仿真部分删掉也无所谓)。

按照这个说的做吧。

3、解压本文档第一页中的pubkey.rar文件,把pubkey、pubkey1.3.exe和lLicenseManagerPubkey.bat放到Cadence\LicenseManager目录下并运行LicenseManagerPubkey.bat。

4、把pubkey、pubkey1.3.exe和ToolsPubkey.bat放到Cadence\SPB_16.5\tools目录下并运行ToolsPubkey.bat上面两步执行界面都是dos,然后像电影里面的linux一样刷屏,一行行字滚过。

Pspice教程

Pspice教程

Pspice教程1 PSPICE软件的简介与使⽤1.1 PSPICE的发展与现状根据实际电路(或系统)建⽴模型,通过对模型的计算机分析、研究和试验以达到研制和开发实际电路(或系统)的⽬的,这⼀过程,称为计算机仿真(Simulation)的⾼效、⾼精度、⾼经济性和⾼可靠性,因此倍受业界喜爱。

在设计或分析各类开关电源时,计算机仿真起了重要的作⽤。

数字仿真⼿段可⽤以检验设计的系统是否满⾜性能要求。

应⽤数字仿真可以减少电路实验的⼯作,与电路实验相⽐,计算机仿真所需时间要少得多,并可以更全⾯、更完整地进⾏,以期改进设计质量。

⽬前流⾏的许多著名软件如PSpice、Icape等,它们各⾃都有其本⾝的特点。

⽽随着Windows的全⾯普及,PSpice推出了Windows版本,⽤户不⽤象DOS版那样输⼊数据⽹表⽂件,⽽是图形化,只需选择相应的元器件的图标代号,然后使⽤线连接就可以⾃动⽣成数据⽹表⽂件,整个过程变得直观简单。

因此它已⼴泛应⽤于电⼒电⼦电路(或系统)的分析中。

⽤于模拟电路仿真的SPICE(Simulation Program with Integrated Circuit Emphasis)软件于1972年由美国加州⼤学伯克利分校的计算机辅助设计⼩组利⽤FORTRAN语⾔开发⽽成,主要⽤于⼤规模集成电路的计算机辅助设计。

SPICE 的正式实⽤版SPICE 2G在1975年正式推出,但是该程序的运⾏环境⾄少为⼩型机。

1985年,加州⼤学伯克利分校⽤C语⾔对SPICE软件进⾏了改写,1988年SPICE被定为美国国家⼯业标准。

与此同时,各种以SPICE为核⼼的商⽤模拟电路仿真软件,在SPICE的基础上做了⼤量实⽤化⼯作,从⽽使SPICE成为最为流⾏的电⼦电路仿真软件。

PSPICE则是由美国Microsim公司在SPICE 2G版本的基础上升级并⽤于PC 机上的SPICE版本,其中采⽤⾃由格式语⾔的5.0版本⾃80年代以来在我国得到⼴泛应⽤,并且从6.0版本开始引⼊图形界⾯。

pspice使用教程

pspice使用教程

所用到的器件为: 器件 电源 电阻
(Fig.11)
模型 V1 R1
模型库 VAC/Source R/Analog_p
上海银利电子有限公司
电感
L1
电容
C1

0
现在我们来对 Simulation Setting 来进行设置!设置如下(Fig.12)
L/Analog_p C/ Analog_p
0/Source
上海银利电子有限公司
(Fig.13) 如果发现波形不是很好,我们可以修改一下,让显示的效果比较突出! 如何修改仿真波形参数呢?
点击 Edit Profile,就可以回到我们的仿真参数设置参数窗口!我们可以根据自己的需要来重 新来设置仿真参数!然后再来运行一下仿真结果。点 Run 命令或 ,再来一遍! *注意: 在 Fig.13 图中!我们测量显示的函数为 I(R1)! 以后文章中不会再提出一些关于调用哪些函数的信息!请读者从图纸上看! 在特定时候 我们会提示大家! 做出仿真波形,如何才能够测量出波形的具体的数据信息呢? 我们可以用 Toggle cursor 的工具来进行测量,点击小图标 ,我们可以看到后面的工具栏 由灰色锁定状态变为可用的状态!同时也会弹出一个小小的数据显示信息框。
将会显示出属性窗口,我们现在开始编辑属性窗口信息! 点击 New Row 将会弹出一个新的窗口,Add New Row 信息窗口! 我们按下图所示添写:
上海银利电子有限公司
点击 Apply 选项!ok! 这样我们就搞定了关于如何定义这个参数与 R1 之间的关系! 修改完成后的原理图:(Fig.14)
我觉得大家做一个分析后自己看看 OutFile 文件!点 基本的分析内容: 1.直流分析 2.交流分析 3.参数分析 4.瞬态分析

3、用PSpice 分析电路的方法

3、用PSpice 分析电路的方法
3、用 PSpice 分析电路的方法
在绘制完电路图以后就可以调用 PSpice 对电路进行模拟分析了。下面按照电路特性分类 来简要介绍具体操作方法。
3.1 静态工作点分析
静态工作点分析就是将电路中的电容开路,电感短路,对各个信号源取其直流电平值, 计算电路的直流偏置量。 例:基本放大电路如图 2.2.6 所示,求该电路的静态工作点。步骤如下: (1)用 Capture 软件画好电路图。 (2)建立模拟类型分组。建立模拟类型分组的目的是为了便于管理。OrCAD/PSpice 9 将基本直流分析、直流扫描分析、交流分析和瞬态分析规定为 4 种基本分析类型。每一个模 拟类型分组中只能包含其中的一种,但可以同时包括温度分析、参数扫描和蒙托卡诺分析等。 在如图 2.2.5 所示的电路图编辑窗口(Page Editor)下,点击 PSpice/New Simulation Profile 命令,屏幕上出现如图 2.3.1 所示的模拟类型分组对话框。 在 Name 栏键入模拟类型组的名称,本例取名为 DC。
图 2.3.5 脉冲源参数编辑栏 表 2.3.1 脉冲源的参数 参 数 V1 V2 PER PW TD TF TR 名 称 单 位 V V s s s s s TSTOP TSTOP 0 TSTEP TSTEP 内定值
起始电压 脉冲电压 脉冲周期 脉冲宽度 延迟时间 下降时间 上升时间
注:表中 TSTOP 是瞬态分析中分析结束时间参数的设置值,TSTEP 是时间步长的设置值。 下同。 例如设定参数如下:V1=0.3V,V2=3.6V,PER=20us,PW=10us,TD=2us,TF=1us,TR=1us。 可得如图 2.3.6 所示的脉冲波形。
图 2.3.3
Probe 窗口
图 2.3.4 输出文件 DC.out

PSpice16.5教程二(噪声分析、参数分析、温度分析)

PSpice16.5教程二(噪声分析、参数分析、温度分析)
3 +7 U1
4 V-
15
1 OS1
6 OUT
5 OS2 V+
V1
0
15
0
out
0
图 2-5 反相运算放大器
上图所用到的器件信息: 器件
电源 电阻 晶体管 地
模型
V1 V2 V3 R1 R2 U1 0
2、仿真参数设置
模型库
VDC/source VSIN/source R/analog
uA741/opamp 0/source
邮箱:cadence@ / qipingwang@

也可以使用对数坐标显示结果,点选 按钮,就可以得到土 2-10 的结果
1.0V
10uV 0Hz V(OUT)
0.2KHz
0.4KHz
0.6KHz Frequency

2、分析参数的设置
首先点选菜单 Pspice/Edit Simulation,或者点击 ,出现设置参数的界面,如图 2-2 所示。在图 2-2 界面中选择 AC Analysis,设置频率参数,频率范围 1kHz 到 100MHz。 然后点选 Enabled 的小方框,选中噪声分析。并根据图 2-2 所示进行设置。图中的设 置表示将整个电路中的噪声源都集中折算到独立源 V1 处,然后计算在等效的噪声源 的激励下,输出点 V(out)处的产生的噪声。
3、执行 PSpice 程序
图 2-2 噪声分析的参数设置
图 2-2 点击确定后,再点击仿真工具栏中的 ,运行仿真。这样又调出了 PSpice
的界面。选择菜单栏 Trace/Add Trace,或者点击 图标,在“Simulation Output variables”中找到“V(INOISE)”和“V(ONOISE)”,得到输入噪声的波形和输出噪声 的波形,同样还可以通过 Plot/Add Y Axis 增加 Y 轴显示 DB 表示的输入噪声和输出 噪声波形。结果如图 2-3 所示。

PSpice使用教程

PSpice使用教程
交流分析
用于分析电路的频率响应和交流性能参数。
模拟分析类型
03
参数扫描分析可以应用于直流分析、交流分析和瞬态分析等模拟类型。
01
参数扫描分析是一种用于研究电路性能对电路元件参数变化的敏感性的方法。
02
通过在一定范围内扫描参数值,可以观察电路性能的变化,从而优化电路设计。
参数扫描分析
1
2
3
噪声分析是一种用于研究电路中噪声源及其对电路性能影响的模拟方法。
PSPICE常见问题与解决方案
A
B
C
D
如何解决仿真错误
错误信息查看
首先需要仔细查看仿真错误信息,了解错误类型和原因。
参数设置检查
检查仿真参数设置是否合理,如仿真时间、步长等。
电路图检查
检查电路图的连接是否正确,元件值是否设置正确,以及元件的封装形式是否符合要求。
软件版本兼容性
确保使用的PSPICE软件版本与电路设计兼容。
在PSPICE界面右上角点击“关闭”按钮,或者选择“文件”菜单中的“退出”选项来退出PSPICE。
启动与退出PSPICE
包含文件、编辑、查看、项目等常用命令。
菜单栏
PSPICE界面介绍
提供常用命令的快捷方式。
工具栏
用于绘制和编辑电路图。
电路图编辑区
显示当前选中元件或电路的属性。
属性窗口
包含各种元件供选择。
通过噪声分析,可以确定电路中噪声的主要来源,并优化电路设计以减小噪声影响。
噪声分析可以应用于交流分析和瞬态分析等模拟类型。
噪声分析
温度分析
01
温度分析是一种用于研究电路性能随温度变化的模拟方法。
02
通过温度分析,可以了解电路在不同温度下的性能表现,并优化电路设计以适应不同的工作温度范围。

PSPice教程

PSPice教程

Pspice是美国MircroSim公司推出的一个通用的电路仿真分析软件, 也就是说,如果要看电路的运行情况,你不用做实验,只要通过这个软件画电路进行仿真就可以看到结果了,呵呵,兴奋吧,而且MircroSim公司还专门为我们学生度身定做了一个免费的Student Version,呵呵,更加兴奋了吧,正版的哦。

需要的朋友可以到以下网址下载,或者联系我(sfnt1@)。

(/Download/Pspice/9_1_Student/91pspstu.exe).下面我们通过一个放大电路的仿真,快速的领略一下她的强大功能吧,要仿真的放大电路如图2.1.1所示。

我们的任务是观察分析这个放大电路输出的频域特性(交流小信号分析AC Sweep)和时域特性(瞬态分析Transient)。

图2.1.1一:运行原理图编辑器点击“开始”――“程序”――“PspiceStudent”――“Schematics”即可打开原理图编辑器Schematics,其界面如图2.1.2所示。

相信大家都是WINDOWS高手,不用我介绍这个界面了吧。

图2.1.2二:新建一个原理图文件点击菜单“File”――“New”即可新建一个原理图文件。

三:选取元件点击菜单“Draw”――“Get New Part…”或者按快捷键“Ctrl+G”可以启动元件选取对话框Part Browser Basic,点击右下角的“Advanced>>”可以进入高级模式的元件选取对话框Part Browser Advanced。

当在左上角的Part Names对话框中输入元件名或者在列表中选取相应的元件的后,会在中间显示相应的零件图,如图2.1.3所示。

图2.1.3当选取相应的元件后,点击“Place”或者“Place & Close”(点击“Place & Close”会在取出元件后关掉元件选取对话框),元件就会跟着光标走动,在工作区的适当的位置单击鼠标,元件就被放置在工作区了。

【教程】PSpice地4种基本仿真分析报告详解

【教程】PSpice地4种基本仿真分析报告详解

【教程】PSpice的4种基本仿真分析详解PSpice A/D将直流工作点分析、直流扫描分析、交流扫描分析和瞬态TRAN分析作为4种基本分析类型,每一种电路的模拟分析只能包括上述4种基本分析类型中的一种,但可以同时包括参数分析、蒙特卡罗分析、及温度特性分析等其他类型的分析,现对4种基本分析类型简介如下。

1. 直流扫描分析(DC Sweep)直流扫描分析的适用范围:当电路中某一参数(可定义为自变量)在一定范围内变化时,对应自变量的每一个取值,计算出电路中的各直流偏压值(可定义为输出变量),并可以应用Probe功能观察输出变量的特性曲线。

例对图1所示电路作直流扫描分析图1(1)绘图应用OrCAD/Capture软件绘制好的电路图如图2所示。

图2(2)确定分析类型及设置分析参数a) Simulation Setting(分析类型及参数设置对话框)的进入•执行菜单命令PSpice/New Simulation Profile,或点击工具按钮,屏幕上弹出New Simulation(新的仿真项目设置对话框)。

如图3所示。

图3•在Name文本框中键入该仿真项目的名字,点击Create按钮,即可进入Simulation Settings (分析类型及参数设置对话框),如图4所示。

图4b)仿真分析类型分析参数的设置图2所示直流分压电路的仿真类型及参数设置如下(见图4):•Analysis type下拉菜单选中“DC Sweep”;•Options下拉菜单选中“Primary Sweep”;•Sweep variable项选中“Voltage source”,并在Name栏键入“V1”;•Sweep type项选中“Linear”,并在Start栏键入“0”、End栏键入“10”及Increment栏键入“1”。

以上各项填完之后,按确定按钮,即可完成仿真分析类型及分析参数的设置。

另外,如果要修改电路的分析类型或分析参数,可执行菜单命令PSpice/Edit Simulation Profile,或点击工具按钮,在弹出的对话框中作相应修改。

研究生仿真课之Pspice的使用

研究生仿真课之Pspice的使用

研究生仿真课之Pspice的使用研究生阶段,仿真技术作为电子工程领域的重要工具之一,对于学术研究和工程实践都具有重要意义。

其中,Pspice作为一种常用的电路仿真工具,被广泛应用于电路设计、分析和优化。

本文将介绍Pspice的基本使用方法及其在电子工程中的应用。

Pspice是由电子设计自动化公司(Electronic Design Automation Corporation)推出的一款电路仿真软件,它具有用户友好的操作界面和强大的仿真功能,可以对各种类型的电路进行精确的建模和仿真。

Pspice可以模拟分析直流、交流和混合信号电路,并提供电流、电压、功率以及频率等各种电路参数的波形图和数据。

使用Pspice进行电路仿真需要首先创建电路图。

在Pspice中,电路图是通过画图工具来完成的。

用户可以从元件库中选择各种电子元件,如电容、电感、二极管和晶体管等,然后将它们拖拽到电路图中。

通过将元件连接起来,并设置元件的参数,就可以构建出所需的电路。

在电路图完成后,需要设置仿真参数。

Pspice允许用户设置各种仿真参数,例如直流电压源电压值、交流信号频率以及仿真时间等。

这些参数的设置直接影响到仿真结果,需要根据具体的电路要求进行合理调整。

完成电路图和仿真参数的设置后,即可进行电路仿真。

Pspice提供了多种仿真类型,包括直流分析、交流分析、变动分析和蒙特卡洛分析等。

根据具体仿真的目的,选择相应的仿真类型,并点击仿真按钮即可开始仿真过程。

仿真完成后,Pspice会生成仿真结果。

用户可以通过查看波形图来分析电路的性能参数,如电流、电压和功率等。

此外,Pspice还可以生成仿真数据,用户可以对数据进行进一步处理和分析,以得到更多的信息。

除了基本的电路仿真功能,Pspice还提供了其他高级功能,如参数扫描、优化设计和传递函数分析等。

通过这些功能,用户可以更加深入地研究电路性能和特性,并进行相关的优化和改进。

在电子工程中,Pspice的应用非常广泛。

PSPICE第01讲

PSPICE第01讲
黑大电子工程学院
stimulus Editor
设定各种激励信号。
激励源编辑程序: 激励源编辑程序:
Probe 后处理器
相当于一个示波器,可以将由Pspice 运算的结果在屏幕或打印设备上 显示出来。
黑大电子工程学院
Model Editor 元器件模型参数 编辑器
Schematics Editor 电路原理图绘图编 辑器
黑大电子工程学院
第一章 OrCAD PSpice简介 简介 第二章 EDA及其开发系统 及其开发系统 第三章安装OrCAD PSpice 第三章安装
本讲实践指导 本讲总结 本讲作业
第一章 OrCAD PSpice简介 简介
PSpice 是Personal Simulation Program with Integrated Circuit Emphasis ,即个人电脑使用的 即个人电脑使用的SPice程序。PSpice是 程序。 即个人电脑使用的 程序 是 Microsim公司出版的众多 公司出版的众多SPICE分支中的一种。主要用于在PC 分支中的一种。主要用于在 公司出版的众多 分支中的一种 机上作模拟仿真、大型电路的分析和设计、 机上作模拟仿真、大型电路的分析和设计、绘制印刷电路板 (PCB)。经过多年的发展,模拟仿真已成为PSpice典型功能,可 。经过多年的发展,模拟仿真已成为 典型功能, 典型功能 以对电路的各种性能:如直流、交流和瞬态等特性进行分析, 以对电路的各种性能:如直流、交流和瞬态等特性进行分析, 还可以进行环境影响分析:如温度; 还可以进行环境影响分析:如温度;可以进行容错分析和最坏 环境分析;可以进行噪声分析。 环境分析;可以进行噪声分析。 §1.1 PSpice 软件简介
黑大电子工程学院

PSPICE简介与教程

PSPICE简介与教程

PSPICE简介与教程随着电子计算机技术的发展,计算机辅助设计已经逐渐进入电子设计的领域。

模拟电路中的电路分析、数字电路中的逻辑模拟,甚至是印制电路板、集成电路版图等等都开始采用计算机辅助工具来加快设计效率,提高设计成功率。

而大规模集成电路的发展,使得原始的设计方法无论是从效率上还是从设计精度上已经无法适应当前电子工业的要求,所以采用计算机辅助设计来完成电路的设计已经势在必行。

同时,微机以及适合于微机系统的电子设计自动化软件的迅速发展使得计算机辅助设计技术逐渐成为提高电子线路设计的速度和质量的不可缺少的重要工具。

在电路设计工作方面,最初使用的是Protel公司DOS版本的Tango软件,在当时这一软件被看作是多么的先进,因为在这以前没有人能像电脑那样快速、准确的画出电路图,制出电路板。

如今,随着Windows95/98及NT操作系统的出现,一些更方便、快捷的电路设计软件应运而生。

如:Tango、Protel、OrCAD、PSpice、Electronics Workbench、VeriBest、PAD2000等。

PSpice是较早出现的EDA(Electronic Design Automatic,电路设计自动化)软件之一,也是当今世界上著名的电路仿真标准工具之一,1984年1月由美国Microsim公司首次推出。

它是由Spice发展而来的面向PC机的通用电路模拟分析软件。

Spice(Simulation Program with Integrated Circuit Emphasis)是由美国加州大学伯克利分校开发的电路仿真程序,它在众多的计算机辅助设计工具软件中,是精度最高、最受欢迎的软件工具。

随后,版本不断更新,功能不断完善。

基于DOS操作系统的PSpice5.0以下版本自80年代以来在我国得到广泛应用。

目前广泛使用的PSpice5.1以后版本是Microsim公司于1996年开发的基于Windows环境的仿真程序,并且从6.0版本开始引入图形界面。

orcadPspice教程

orcadPspice教程

orcadPspice教程目录•软件介绍与安装•基本操作与界面熟悉•原理图绘制与编辑•仿真分析与参数设置•PCB设计基础与应用•高级功能探索与实战案例CONTENTSCHAPTER01软件介绍与安装Orcad Pspice概述Orcad Pspice是一款广泛应用的电路仿真软件,用于模拟、分析和优化电子系统性能。

它提供了丰富的元件库、仿真类型和高级分析功能,支持从原理图到PCB设计的全流程。

Orcad Pspice在电子设计自动化(EDA)领域具有重要地位,被广泛应用于学术研究和工业界。

02030401软件安装步骤下载Orcad Pspice 安装包,并解压到指定目录。

双击运行安装程序,按照提示进行安装。

选择安装路径、语言和其他选项。

等待安装完成,并重启计算机。

授权与激活方法购买正版Orcad Pspice软件,获取授权文件。

运行Orcad Pspice软件,选择“帮助”菜单下的“激活”选项。

将授权文件复制到软件安装目录下的指定位置。

输入授权文件中的激活码,完成激活过程。

CHAPTER02基本操作与界面熟悉1 2 3启动Orcad Pspice软件:双击桌面图标或从开始菜单启动。

软件界面概览:包括菜单栏、工具栏、项目浏览器、属性窗口等。

自定义界面:根据个人习惯调整界面布局,提高工作效率。

启动软件及界面介绍菜单栏功能详解编辑功能工具选项复制、粘贴、撤销、重做等编辑操作。

提供各种实用工具,如计算器、单位转换器等。

文件操作视图调整帮助与支持新建、打开、保存、另存为、关闭等文件基本操作。

放大、缩小、平移、旋转等视图操作。

提供软件帮助文档、在线教程等资源。

属性编辑器查看和修改电路元件的属性参数。

浏览和搜索电路元件库,将所需元件添加到电路中。

文本工具添加注释、标签等文本信息。

选择工具用于选择电路元件或连线。

绘图工具包括直线、曲线、多边形等绘图命令。

工具栏常用命令CHAPTER03原理图绘制与编辑创建新原理图文件打开Orcad Pspice软件,选择“File”菜单下的“New”选项,然后选择“Schematic”创建一个新的原理图文件。

【精选】PSPICE软件使用简介全解PPT课件

【精选】PSPICE软件使用简介全解PPT课件

2 应用范例
分析图1.2单级交流放大电路,了解利用PSPICE软 件进行电路模拟分析的全过程以及输入、输出格式。
1. 画电路图及节点编号 电路图及节点编号如图1.2所示。 2.建立模拟输入文件 模拟输入文件如下: (1)AC AMPLIFIERCHARACTERICSANALYSIS (2)* OP,AC,NOISE,TRAN,TEMPANALYSIS
2.输出格式
PSPICE的输出格式包括表格方式和曲线方式。表 格方式以文本方式显示或打印输出结果。曲线方式有 两种:①用字元符号代点的低解析度图形方式;②高 解析度图形方式。命令格式如下:
.PRINT [DC][AC][TRAN]<opvar> .PLOT[DC][AC][TRAN]<opvar> .PROBE[<opvar>] 说明:.PRINT、.PLOT、.PROBE分别是打印、低 解析度图形输出和高解析度图形输出命令;[DC]、 [AC]、[TRAN]是分析类型选项;<opvar>是输出 变量,可以是某节点的电压、电流变量,也可以是计 算变量或函数变量。PROBE命令后面若不指定节点变 量[<opvar>],则进行全部节点变量分析。
_________________________
1.000E+00 1.095E-01. .*
. ..
1.585E+00 1.697E-01. . * . . .
2.512E+00 2.555E-01. . * . . .
3.981E+00 3.629E-01. . * . . .
6.310E+00 4.703E-01. . * . . .
产生 数据文 件 显示 分析结 果

pspice图文教程

pspice图文教程

在 A/D 里面单击 图标可以做快速傅里叶变换 见右图,鼠标左键拖出一个框按 CTRL+A 进行局部 缩放如右图所示
回到原理图,单击 图标编辑仿真参数
勾选 Run in resume mode,单击 在 A/D 里面输入 1m 单击运行 可以发现刚才是 1m 截止, 现在在 1ms 的基础上再 仿真 1ms
图标运行仿真
第四讲:PSpiceDC 扫描分析
作者:詹书庭
一、作用 使电路某个元器件参数作为自变量在一定范围内变
化,对自变量的每个取值,计算电路的输出变量的直流 偏置特性。此过程中还可以指定一个参变量,并确定取 值范围,每设定一个参变量的值,均计算输出变量随自 变量的变化特性。 二、操作
接第一讲,单击 图标,
如右图所示 让你设置参数 我们这里保持 系统默认参数 分析类型有4种
Time Domain瞬态分析参数:观察不同时刻的不 同输出波形,相当于示波器的功能 DC Sweep直流扫描参数:让一个直流量在一定范围 变化,观察其对电路输出的影响 AC 扫描参数设置:观察电路在不同频率下的输出响应,可 以得到幅频及相频特性 Bias Point直流偏执点分析:观察电路的直流工 作点情况,得到直流增益 单击 Run PSpice图标 ,结果见下图
2012-1-29
第一讲:pspice 操作流程
作者:詹书庭
一、操作流程 快速入门 PSpice 仿真的基本操作,果,仿真结果的二次处理, 仿真结果的报告生成等。 二、一个简单的例子 打开 OrCAD Capture CIS 单击 New 图标
出现如右图所示窗口 在 Name 里面输入 名称,比如 prj1, 在类型里面我们选择 第一个 Analog or Mixed A/D 在 Location 里面,单 击 Browse 找到存盘 路径。 单击OK,如右图 所示
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

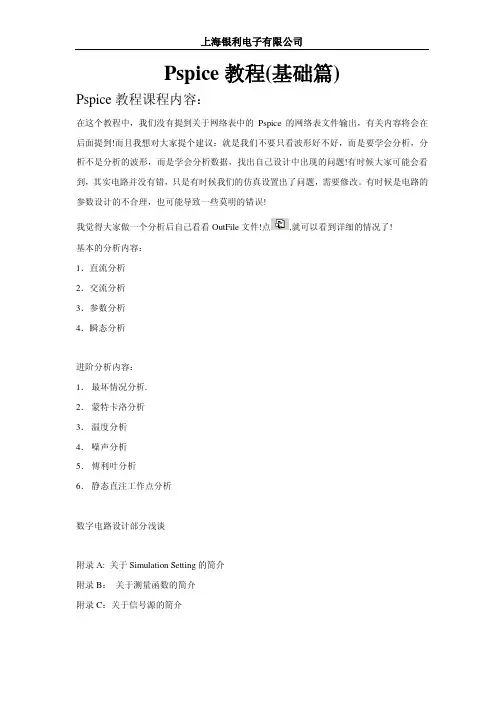

PSpice A/D 教程一
(基础篇)
教程内容:
一、为何仿真 二、选择 PSpice 的原因 三、PSpice 工作流程 四、介绍 PSpice A/D 基本的分析内容:
1.直流分析(DC Sweep) 2.交流分析(AC Sweep) 3.瞬态分析(Time Domain(Transient)) 4、静态工作点分析(Bias Point)
三、PSpice 的工作流程图
四、PSpice A/D 基本的分析内容
在选择分析方法前需要绘制电路原理图,OrCAD 统一由 Capture 窗口进行输入和调 用 PSpice 分析。在使用 PSpice 时绘制原理图应该注意的地方。
1、 新建 Project 时应选择 Analog or Mixed-signal Circuit 2、 调用的器件必须有 PSpice 模型 首 先 , 调 用 OrCAD 软 件 本 身 提 供 的 模 型 库 , 这 些 库 文 件 存 储 的 路 径 为 Capture\Library\pspice,此路径中的所有器件都有提供 PSpice 模型,可以直接调用。 其次,若使用自己的器件,必须保证*.olb、*.lib 两个文件同时存在,而且器件属 性中必须包含 PSpice Template 属性。 3、 原理图中至少必须有一条网络名称为 0,即接地。 4、 必须有激励源。 原理图中的端口符号并不具有电源特性,所有的激励源都存储在 Source 和 SourceTM 库中。

图 1-6 放置元件的窗口
如图 1-6,我们选择输入“R”,找到在 analog.lib 下的电阻器件,双击它就可 以放置到绘图窗口中了。
接下来我们作个简单例子来了解一下仿真的工程。当然这里先进行的是直流扫描 分析(DC Sweep)
在图 1-5 的原理图绘制窗口中输入如图 1-7 所示的电路。
图 1-8 仿真参数设置对话框
完成图 1-8 后,会弹出图 1-9 所示的仿真参数设置窗口。我们先从 Analysis 中开始 看起。
图 1-9 仿真参数设置窗口
在 Analysis type(分析类型)中我们选取 DC Sweep.
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
计算机仿真允许工程师以最坏情况值或恶劣环境条件对电路进行评估。但要在实 际电路中进行最坏情况的元件值进行电路性能检测是比较困难的,而仿真则很容易实 现。 4、仿真提高安全性
仿真允许对故障状态进行评估,这类故障也许对人身有危险的。
二、选择 Cadence/OrCAD PSpice 的原因
1、丰富的仿真元器件库。 元件库是仿真的精髓,找不到元件在强大的仿真功能也没有用。PSpice 16.5 自
R1
1k
V1 12V
2 D1 1N5225
1
上图所用到的器件信息: 器件
电源 电阻 稳压管
0
图 1-7 原理电路图
模型
V1 R1 D1
模型库
VDC/souce R/analog 1N5225/diode
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
图 1-5 仿真电路图输入窗口
接下来,我们先要学会选择器件:选择绘图工具栏中的 ,点击后图 1-5 窗口出 现 放 置 元 件 的 窗 口 如 图 1-6 所 示 。 注 意 选 择 的 器 件 库 必 须 存 储 在 路 径 为 Capture\Library\pspice 下,此路径中的所有器件都有提供 PSpice 模型,可以直接调用。 活着如果是使用自己的器件,必须保证*.olb、*.lib 两个文件同时存在,而且器件属性
邮箱:cadeLeabharlann ce@ / qipingwang@

在“Create based upon an existing project” 下可以看到许多已有的工程和 电路图。我们选择“Create a blank project”,进入到仿真电路图绘制窗口,并开 始绘制电路图。如图 1-5 所示。
解决方法:电容并联一个大电阻,电感串联一个小电阻。
6、 最好不要使用负值电阻、电容和电感,因为他们容易引起不收敛。
接下来具体介绍几种基本的分析方法和参数的设置。
1、直流分析(DC sweep)
直流分析指是使电路某个元器件参数作为自变量在一定范围内变化,对自变量的 每个取值,计算电路的输出变量的直流偏置特性。此过程中还可以指定一个参变量, 并确定取值范围,每设定一个参变量的值,均计算输出变量随自变量的变化特性。, 直流分析也是交流分析时确定小信号线性模型参数和瞬态分析确定初始值所需的分 析。模拟计算后,可以利用 Probe 功能绘出 Vo- Vi 曲线,或任意输出变量相对任一 元件参数的传输特性曲线。
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
邮箱:cadence@ / qipingwang@

5、 电源两端不允许短路,不允许仅由电源和电感组成回路,也不允许仅由电 源和电容组成的割集。
邮箱:cadence@ / qipingwang@

接下来使用菜单:启动 File/New/Poject 建立一个新的工程,如图 1-2 所示。
图 1-2 新建工程界面
在图 1-3 对话框中输入文件名,如“RC”。在下面的单选按钮中选择“Analog or
中必须包含 PSpice Template 属性,即在图 6 对话框中选中的器件需要有 的标记。 (对于新建器件,后续有专门教程讲解)
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
邮箱:cadence@ / qipingwang@
首先我们开启 cadence / release 16.5/OrCAD Capture CIS,打开如图 1-1 所示的界 面。
图 1-1 Capturer 界面
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
在生产期之前未能发现设计缺陷可能延迟计划,从而显著增加产品成本,仿真则 有助于这类错误的早期发现。蒙特卡罗仿真及最坏情况仿真可以帮助获得最高的生产 率。在仿真的帮助下,昂贵的部件和系统可以在不被损坏的情况下得到有效的跟踪和 调试。 2、仿真节省时间
在计算机上对电路进行仿真,比构建和调试实际的电路要快的多。 3、仿真使不可测成为可测
设置好后,点击确定。然后点击仿真工具栏中的 ,运行仿真。接着就调出了 PSpice 的界面,如图 1-10 所示。
图 1-10 PSpice 执行模拟窗口 PSpice 界面中最主要的工具栏含义如图 1-11 所示。
图 1-11 PSpice 基本工具栏的含义
选择菜单栏 Trace/Add Trace,或者点击 图标,得到图 1-12 对话框,在这里我 们可以看到有两个标签 Simulation Output variables 与 Functions and Macros。 “Simulation Output variables”中包含许多的变量,“Functions and Macros”
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
邮箱:cadence@ / qipingwang@

一、为何仿真
很多电子工程师问过这样的问题:为什么要仿真?为什么要购买更新、更快的软 件呢?为什么要在参加软件培训上花费宝贵的经费呢?没有仿真我们照样设计出电 路,照样生产出产品呀。对于这些问题进行深入思考后,我们得出以下几点原因: 1、仿真节省经费
邮箱:cadence@ / qipingwang@


0
0/source
注意一点:地的选择不是在 Place part,而是在 Place ground 中选择名称为 0 的
。 电路图画好后存盘,然后就要开始设置仿真参数开始进行仿真了。首先,新建一
个仿真文件,启动 PSpice / New Simulation 命令,或者直接点击仿真工具栏中 按 钮,得到图 1-8 所示对话框。在 Name 中输入仿真文件名,如:DC,点击“Create” 后,在原来工程文件夹中就会自动生成一个名为“DC”的文件夹,后面所作的仿真结 果和工程均保存在该文件夹下,方便于管理。
Mixed A/D project”,要注意这是由 Capture 直接调用 PSpice 的按钮,不要选错哦。
那么其它的选项是什么意思呢?
Analog or Mixed A/D
数模混合仿真
PC Board Wizard
系统级原理图设计
Programmable Logic Wizard CPLD 或 FPGA 设计
上海市长宁区延安西路 726 号华敏、翰尊时代广场 13 层 H 座 T:021-51696680-8063 F: 021-52370712
邮箱:cadence@ / qipingwang@

4、Cadence/OrCAD 拥有一批学识渊博的技术支持人员,他们注重与工程师在工作上密 切配合,尽可能提高其软件的生产效率。 5、PSpice 16.5 版本具有自动收敛的功能,自动调整仿真参数帮助电路收敛。 6、支持多个 SLPS block,实现 Matlab 与 Pspice 电路仿真的无缝结合 7、PSpice 是当今占主导地位的,基于 SPICE 的仿真器。
Schematic
