空心无梁楼盖
综述现浇砼空心无梁楼盖施工工艺
综述现浇砼空心无梁楼盖施工工艺摘要：建筑工程，在新材料和新技术的有力支持下，建筑工程施工逐渐朝着，高效性、科学性、环保性、节能性的方向发展。
gbf 高强薄壁管在未来施工建设中的广泛应用，就是我国建设施工发展的一个必然趋势。
本文就以现浇砼空心无梁楼盖施工为例，对其施工技术进行了详细分析，为我国未来的工程建设发展，提供了一定意义上的参考价值。
关键词：建筑；现浇砼空心；施工工艺一、现浇砼空心无梁楼盖施工技术1现浇砼空心无梁楼盖施工技术随着建筑行业的发展，楼盖施工为达到降低材料消耗、强化抗震性能、提高空间使用率，和减轻楼盖自重的目的，将gbf薄璧空心管一工字型小肋梁的方式，内置在现浇混凝土楼板中。
通过现浇砼空心无梁楼盖施工技术在建筑施工中，一次又一次取得的成功，我们不难发现gbf空心板技术，具有很强的推广价值。
2现浇砼空心无梁楼盖施工应用材料按照一定比例，将适量的外加剂与水、水泥，和粉煤灰进行混合拌制，然后将配置完成的材料，内置玻璃纤维，进行网格成型处理。
再利用相应的养护手段，实现内部空心两端封闭复合管的最终成型。
这就是现浇砼空心无梁楼盖施工技术，所采用施工材料特征和材料的制备过程。
为达到理想施工效果，gbf管通常的管径为中150毫米到600毫米区间，管长按设计要在300毫米到1900毫米区间，管壁厚度4毫米到5毫米区间。
3现浇砼空心无梁楼盖施工工艺○1现浇砼空心无梁楼盖施工工艺流程如下表编号：（1）（2）（3）（4）（5）（6）（7）（8）（9）流程名称：模版系统和支护。
防线定位。
绑扎下排钢筋，和绑扎底部直径不超过25毫米的水电管线。
管肋钢筋管线网片的绑扎。
gbf包庇空心管的安放。
直径大于25毫米的水电管线的安放。
上排钢筋的绑扎。
检测施工质量，验收施工成果。
混凝土的浇筑施工。
○2施工工艺要点（1）在进行结构楼板的支撑工作时，我们要严格执行jgjl30—2001《建筑施工扣件式钢管脚手架安全技术规程》有关要求，落实相关力学参数的计算工作。
无梁现浇混凝土GBF管空心楼盖质量控制
无梁现浇混凝土GBF管空心楼盖质量控制摘要：现浇砼空心楼盖(GBF管)结构是一种由暗梁和非抽芯式空心楼板组成的结构体系，作为建设部推广应用的新技术，在部分建筑中已得到很好的运用。
笔者根据空心楼盖工程的工作经验，谈一下该项工程现浇空心楼盖施工质量控制措施。
关键词：现浇空心楼盖；GBF管；施工工艺；质量控制1.“无梁现浇混凝土GBF管空心楼盖”简介无梁现浇混凝土GBF管空心楼盖是一种由暗梁和非抽芯式空心楼板组成的楼盖。
根据柱网、板跨载荷等的设计要求，由结构设计确定薄壁管的管径、空心楼盖的总厚度、楼盖断面中孔间腹肋及暗梁的宽度、管顶、底翼的厚度、梁板配筋等参数。
GBF管是一种高强复合薄壁管，为纤维水泥井管，管两端封闭。
2.无梁现浇混凝土GBF管空心楼盖的施工工艺流程在已完成的楼盖上测量放线→底模支撑体系及龙骨安装→楼盖底模安装→模板上定位放线并对GBF管及预埋管盒等作定位→暗梁钢筋绑扎→GBF管排放→GBF管及肋向钢筋验收→管盒预埋、面层钢筋安装并铺设架空马凳→隐蔽工程验收→砼输送管敷设、砼浇注，随浇砼随修复GBF管及钢筋→砼养护→达到设计强度要求后拆底模。
3.工程质量控制点：为有效地对该子分部工程中各分项工程实行质量控制，我们将如下分项及指标作为施工工作的质量控制点。
①模板：钢管、扣件质量，强度、刚度、稳定性，轴线位置，相邻两板表面高低差，表面平整度，拼缝；②内模进场：长度、外径、端面垂直度、平整度、不圆度、重量、径向抗压荷载；③钢筋：品种、规格、数量、下料长度、间距、排距、搭接长度、锚固长度、箍筋间距、保护层、梁柱节点；④内模安装：规格、数量、安装位置、定位措施、抗浮技术措施、区格板中内模的整体顺直度；⑤商品砼：质量保证资料(水泥、砂、石、外加剂、矿物掺合物、水)、坍落度、轴线位置、截面尺寸、表面平整度、浇筑顺序、振捣方法、梁柱等钢筋集中区域。
4.应用实例某工程总建筑面积23331m2，建筑总高度为18.9米,总共5层。
现浇混凝土空心无梁楼盖设计与应用
现浇混凝土空心无梁楼盖设计与应用提要:现浇混凝土空心无梁楼盖地下停车库设计应用及施工中应注意的一些事项关键词:建筑;结构设计Abstract: the cast-in-situ concrete hollow flat slab floor underground parking design application and should be paid attention to in the construction of some matters Keywords: architecture; Structure design(Shi Xiu Hu （Gui Zhou Province Architectural Desing ＆Research institute Gui Yang 550002,China）1.工程概况：贵阳妇幼保健院地下停车库位于贵阳市瑞金路旁为三层全埋地下室，地下室层高4.5米，设计为双层立体停车库；总建筑面积为5076平方米。
建筑结构的安全等级为二级，主体结构设计使用年限50年，建筑抗震设防烈度6度，设计基本地震加速度值为0.05g，抗震设防类别为丙类建筑。
本工程因层高限制且须设计双层停车库，故采用现浇钢筋混凝土（GBF）竹芯芯模现浇空心楼盖。
2.结构设计：贵阳妇幼保健院地下停车库结构设计时间2008年4月，执行《建筑结构可靠度设计统一标准》GB50068-2001、《建筑工程抗震设防分类标准》GB50223-2004、《高层建筑混凝土结构技术规程》JGJ3-2002、《建筑抗震设计规范》GB50011-2001 （2008年版)、《建筑结构荷载规范》GB50009-2001（2006年版）、《混凝土结构设计规范》GB50010-2002、《现浇混凝土空心无梁楼盖结构技术规程》CECS 175:2004、《建筑地基基础设计规范》GB50007-2002、《建筑桩基技术规范》JGJ94-94、《贵州建筑地基基础设计规范》DB22/45-2004、《混凝土外加剂应用技术规范》GB50119-2003和现行国家及行业的建筑结构设计规范、规程及规定。
无梁楼盖考察报告
无梁楼盖考察报告1.关于空心楼盖空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇无梁空心楼盖，安装芯模产品后现浇而成的空心无明梁楼盖。
空心楼盖，包括钢筋、砼、芯模，芯模埋置在钢筋砼中，其特征在于芯模内填充有轻质材料。
2.适用范围2.1空心楼盖适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。
2.2需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。
2.3采用集中式空调的建筑。
2.4有特殊隔音、保暖要求的建筑。
4.效果图4.1图4.25.施工工艺5.1施工顺序支模—绑扎柱网（梁）钢筋和小密肋钢筋及预埋管线—抗浮点设置——安放箱体—绑扎板面钢筋——搭设施工便道、架设传送管—隐蔽工程验收—浇筑砼——养护、拆模。
5.2施工工艺模板支撑设置完成后，划线定位，钢筋班将小密肋梁钢筋绑扎后，开始抗浮点设置。
为防止在浇筑时箱体受混凝土流动性造成箱体上浮，必须设置抗浮点。
具体做法是用手电钻（采用4钻头）钻透模板，用14#的铁丝绑扎在支撑钢管上。
间距一般为1.0m---1.5m为宜。
各种管线的预留及管线预埋，管线宜在密肋梁中通过。
箱体安装与固定：将箱体安放在模板上，在箱体四周与小密肋梁钢筋应保持钢筋保护层距离；箱体底部不需放垫块。
箱体安装完成后开始顶层钢筋绑扎时应尽量避免施工人员直接踩踏箱体或将施工机械、机具、材料码放在箱体上，以免箱体破损。
顶层罩筋绑扎必须与小密肋梁绑扎牢固，罩筋与箱体面应用10——15mm 垫块，防止箱体上浮时直接接触罩筋。
顶层钢筋绑扎完成后，砼浇筑前对箱体进行最后一次检查，对有松动或位置偏移的箱体进行调整处理，如有施工人员不慎损坏箱体应采取及时现场修复措施。
汇景城图5.1图5.26.优势3.1节约建筑材料3.2尤其适用于大跨度、大空间建筑3.3双向网格现浇肋传力体系3.4减轻楼盖自重3.5空间的灵活性及人性化3.6真正意义上的平板，无须吊顶3.7优良的隔音效果3.8建筑节能效果好3.9施工便捷3.10管线布设方便3.11缩短工期、降低成本7.经济性比较提高净高或降低层高，每层节约层高约300-400.一般情况跨度在9米左右时，主梁高可控制在400以内，板厚可控制在300以内。
无梁楼盖施工工法
无梁楼盖施工工法钢筋砼蜂巢芯高强复合薄壁管空心楼盖施工工法一.现浇无梁空心楼板优点1. 我国的房屋建筑结构中,通常使用密肋梁和实心梁板结构体糸,该结构因受房屋跨度和梁高占据空间的限制,无法满足现代建筑的需要,且因板底梁占据空间而降低了建筑尽高尺寸,安装吊顶费用高.管道安装不便.隔音效果差.施工周期长.成本较高等。
2.现代建筑需要的是大空间.大跨度.高荷载且使用功能灵活.能随意组合房间的结构。
现浇钢筋砼蜂巢芯高强复合薄壁管空心楼盖填补了传统结构的不足,而且大大降低了建筑造价。
在楼板内按设计间距预埋蜂巢芯高强复合薄壁管空心管，在不取出内管的情况下浇灌混凝土，从而形成类似单向小“工”字形密肋梁受力的现浇多孔空心板，预埋的空心管起到了现浇混凝土内部模板的作用。
3.因现浇钢筋砼蜂巢芯高强复合薄壁管空心楼盖有受力好、自重轻、材料省的特点。
目前这项技术已广泛应于大空间、大面积、不需吊顶的各类工程当中，该技术关键是结构空心部分的形成，它不同预制空心板的抽芯形成，它采用封头空心短管预埋固定做永久性芯模的形式。
4.无梁蜂巢芯高强复合薄壁管现浇混凝土空心楼板施工技术, 是国内最近几年才发展起来的结构施工新技术, 该结构体系具有自重轻.降低层高.节省材料.综合造价低.刚度大.抗震性能好等特点, 特别适用于大跨度.大荷载.大空间的多层和高度60m内的高层建筑。
二.结构特点:1.蜂巢芯高强复合薄壁空心管现浇, 是在现浇钢筋混凝土楼盖结构中采取埋芯成孔工艺, 在楼盖内每隔一定间距, 放置蜂巢芯高强复合薄壁空心管, 浇筑混凝土, 形成类似无数小工字梁受力的现浇多孔空心板或以密肋形式受力的现浇空心板, 成为暗柱帽的现浇混凝土无梁楼盖。
2..柱与柱.柱与剪力墙间设置框架梁，框架梁围成的板采用蜂巢芯高强复合薄壁管填充的现浇混凝土空心板。
框架梁一般为暗梁，暗梁高度与空心板厚度相同。
主体结构一般可按现行规范设计，暗梁按扁梁考虑。
设计计算时，沿与蜂巢芯高强复合薄壁管平行的方向，把板分成若干个工字型梁，按单向板计算配筋，另一方向按构造配筋以防止板出现裂缝。
GBF空心无梁楼盖结构新技术

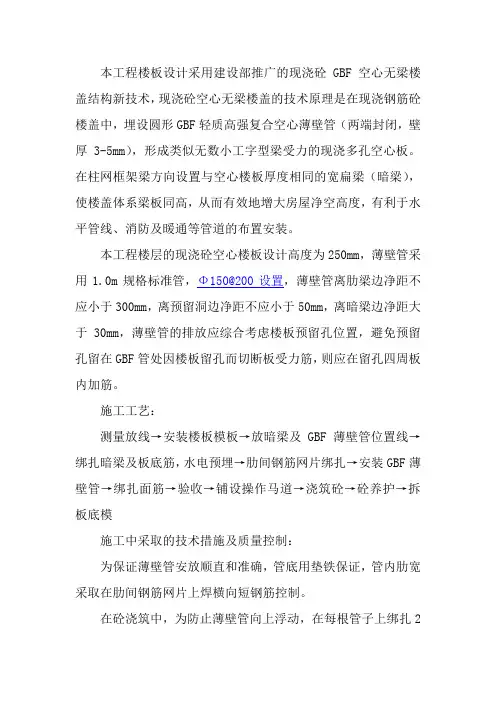

本工程楼板设计采用建设部推广的现浇砼GBF空心无梁楼盖结构新技术，现浇砼空心无梁楼盖的技术原理是在现浇钢筋砼楼盖中，埋设圆形GBF轻质高强复合空心薄壁管（两端封闭，壁厚3-5mm），形成类似无数小工字型梁受力的现浇多孔空心板。
在柱网框架梁方向设置与空心楼板厚度相同的宽扁梁（暗梁），使楼盖体系梁板同高，从而有效地增大房屋净空高度，有利于水平管线、消防及暖通等管道的布置安装。
本工程楼层的现浇砼空心楼板设计高度为250mm，薄壁管采用1.0m规格标准管，Φ150@200设置，薄壁管离肋梁边净距不应小于300mm，离预留洞边净距不应小于50mm，离暗梁边净距大于30mm，薄壁管的排放应综合考虑楼板预留孔位置，避免预留孔留在GBF管处因楼板留孔而切断板受力筋，则应在留孔四周板内加筋。
施工工艺：
测量放线→安装楼板模板→放暗梁及GBF薄壁管位置线→绑扎暗梁及板底筋，水电预埋→肋间钢筋网片绑扎→安装GBF薄壁管→绑扎面筋→验收→铺设操作马道→浇筑砼→砼养护→拆板底模
施工中采取的技术措施及质量控制：
为保证薄壁管安放顺直和准确，管底用垫铁保证，管内肋宽采取在肋间钢筋网片上焊横向短钢筋控制。
在砼浇筑中，为防止薄壁管向上浮动，在每根管子上绑扎2
根压筋，通过铁丝与支模架扎牢，防止上层钢筋外露，楼板增厚。
安装的交叉管线大部分改设在肋间或暗梁处，穿过楼板管道增设法兰套管。
高强薄壁管现浇空心板必须在设计院及生产厂家指导下施工。
BDF带肋钢网镂无梁空心楼盖体系施工工法
BDF带肋钢网镂无梁空心楼盖体系施工工法BDF带肋钢网镂无梁空心楼盖体系施工工法一、前言BDF带肋钢网镂无梁空心楼盖体系施工工法是一种新型的楼盖施工工法，利用带肋钢网镂无梁空心板作为楼盖结构，具有轻巧、高强度、耐腐蚀等特点，被广泛应用于各类建筑项目。
本文将介绍BDF带肋钢网镂无梁空心楼盖体系施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点BDF带肋钢网镂无梁空心楼盖体系施工工法具有以下特点：1. 结构轻巧：带肋钢网镂无梁空心板是一种轻型结构材料，相比传统混凝土楼盖更轻便，减轻了施工中的人力和机械负担。
2. 高强度：带肋钢网镂无梁空心板的加固结构使其具有较高的强度和承载能力，能够满足各种建筑项目的要求。
3. 耐腐蚀：带肋钢网镂无梁空心板采用镀锌工艺，具有优良的耐腐蚀性能，延长了使用寿命。
4. 施工速度快：由于楼盖结构的轻便和预制的特点，施工速度更快，可以缩短工期，提高效率。
5. 灵活性强：BDF带肋钢网镂无梁空心楼盖体系适用于各种建筑形式，可以灵活应对各种需求。
三、适应范围BDF带肋钢网镂无梁空心楼盖体系适用于各类建筑项目，特别适用于大跨度的建筑物，如厂房、体育馆、展览馆等，同时也适用于轻型建筑，如别墅、民宿等。
四、工艺原理BDF带肋钢网镂无梁空心楼盖体系的施工工法与实际工程之间有密切联系。
在施工过程中，主要采取以下技术措施：1. 准备工作：清理施工现场，确保基础平整，准备好所需的材料和机具设备。
2. 安装支撑结构：根据楼盖的设计要求，设置支撑结构，确保楼盖的稳定性。
3. 安装带肋钢网镂无梁板：将带肋钢网镂无梁板按设计要求进行拼装，并固定在支撑结构上。
4. 连接梁柱：将梁柱与带肋钢网镂无梁板进行连接，确保楼盖的整体稳定性。
5. 进一步加固：根据需要，在楼盖结构中加入加固材料，提高整体强度。
6. 清理施工现场：在施工完成后，清理施工现场，确保安全和美观。
现浇空心无梁楼盖施工工艺
现浇空心无梁楼盖施工工艺现浇空心无梁楼盖施工工艺对于楼房的建造，除了房屋的设计、选材等因素外，施工工艺也是十分重要的。
特别是在现代建筑中，各种新型的施工工艺层出不穷，其中就有现浇空心无梁楼盖施工工艺。
那么，这种工艺的特点及施工流程是怎样的呢？一、现浇空心无梁楼盖的特点1.轻质高强：这种楼盖采用了空心的衬砖和钢筋网梁，相比于传统的混凝土楼盖，这种楼盖重量更轻，但是强度更高，不易出现开裂等问题。
2.施工速度快：由于材料的轻量化，使得这种楼盖的施工速度大大提高。
通常采用现浇技术，直接在施工现场进行浇筑，不需要运输和安装大型的模板等工具，从而大大节约了时间和成本。
3.采光透气性好：这种楼盖采用空心的衬砖，因此可以良好地保证采光和透气的效果，从而在夏季使用时可以有效地降低室内的温度，提高使用的舒适度。
二、现浇空心无梁楼盖的施工流程1.网梁的制作：先要将钢筋制成网梁的形状，同时配备好空心的衬砖，以备后续的浇筑。
2.衬砖的设置：将衬砖按照预定的间距放置在地面上，形成完整的楼盖框架。
3.网梁的安装：在衬砖内设置好的输送管道中，将网梁输送到指定的位置，并且固定好，保证其不会在浇筑过程中移动。
4.混凝土的浇筑：在网梁的位置点进行混凝土的浇筑，并利用振动器进行振动，确保混凝土充分填充空隙，避免出现缺陷。
5.等待强度达标：在混凝土浇筑后，需要等待一定的时间，让其达到一定的强度后进行拆模，避免破损等情况。
6.拆除模具，检测质量：当混凝土达到要求的强度后，需要将衬砖和网梁拆除，对楼盖的质量进行检验，确保其符合要求。
总之，现浇空心无梁楼盖是一种新型的施工工艺，其由于具有轻质高强、施工速度快、采光透气性好等优点，在现代建筑中得到了广泛的应用。
它的施工流程简单，但是对每一个环节都有严格的要求，以保证楼盖的质量和稳定性。
空心无梁楼盖设计与计算工程实例
现浇空心无梁楼盖设计某大型住宅小区，采用现浇无梁楼盖设计此楼盖。
1.设计资料：（1）柱网尺寸8m×8m.（2）工程使用年限50年.（3）板缝控制等级三级，最大裂缝宽度限值0.2mm.（4）筒芯直径取300mm.（5）板的厚度取450,mm.2.现浇空心楼盖结构设计与计算：该楼盖采用等代框架法进行内力分析，纵向柱间设置1200mm宽暗梁，横向柱间设置1100mm宽暗梁。
2.1筒芯布置根据CECS175规范要求。
筒芯布置应满足以下要求：1）现浇混泥土空心楼板的体积空心率不宜小于25%，也不宜大于50%；2）筒芯顺筒肋宽与筒芯外径的比值不宜小于0.2；顺筒肋宽尺寸。
钢筋混泥土楼板不应小于50mm，预应力混泥土楼板不应小于60mm；3）当筒芯沿顺筒方向间断布置时横筒肋宽不应小于50mm；4）板顶厚度和板宽厚度宜相等，且不应小于40mm。
该楼盖根据实际情况采用300mm，长度1000mm的筒芯，顺筒肋宽为260mm,横筒肋宽为200mm,体积空心率32%。
2.2 等代框架梁截面特性根据柱距、暗梁尺寸及筒芯布置分别计算顺筒方向和横筒方向的截面特性。
图1和图2分别给出了顺筒方向和横筒方向的截面示意图，计算中符号定义同CECS175。
图1 顺筒方向等代框架梁图2 横筒方向等代框架梁图顺筒方向：21,1231,001.2b )4πD (m b L h b A a sol a hol =--= 23,,51.0m h b A a sol a sol == 2,,5101.2m A A A a sol a hol a =+= 41214331,047135.0l πD 641121(m b b h b I a hol =--=） 433.,008423.0121m h b I a sol a sol == 4,,,055558.0m I I I a hol a sol a be =+=横筒方向：23,,55.0m h b A a sol p hol == 2,,,,611.2m A A b b A p sol p hol a sol p sol a =+= 433,,009201.0121m h b I p sol p hol == 4,,,,,056325.0m I b b I I a hol a hol p hol p sol p be =+=等代框架梁应考虑柱上托板的影响，计算等代梁的抗弯刚度和固端弯矩调整系数。
现浇混凝土空腹无梁楼盖
◎ ZJM内置模具有普通石膏模盒 3倍的强度，在空腹楼盖中
参与了楼盖体系的受力，降低用钢量。
ZJM内置模
第二页，共26页。
空腹楼盖~ZJM内置模
德国巴斯夫集团是全球最大的化工公司，被美国商业杂志《财富》评为“ 全球最受赞赏化工公司”。
巴斯夫在国外的企业大部分在欧洲，几乎遍布欧洲所有国家。此外，在 美国、日本、阿根廷、印度、新加坡、埃及、中国等也都设有分公司或分厂 。
巴斯夫主要经营：化学品及塑料、天然气、植保剂和医药等，保 健及营养，染料及整理剂，化学品，塑料及纤维，石油及天然气。
ZJM内置模技术参数表
序号
1
2 3 4 5 6 7 8
节省成本 提高效率
基坑支护
采用空腹楼盖，层高降低，基坑开挖深度降低，可以有 效的降低基坑开挖后的土压力。支护桩桩身长度、桩的埋设 深度可降低13%左右，由于土压力减小，桩的直径及配筋也 可以适当减小，其次当设锚杆时，锚杆的数量和长度也可适 当减少。
根据测算，采用采用空腹楼盖的2层地下室工程可节约基坑 支护成本15%左右。
项目
平面规格
产品高度(套) 断裂荷载
承受面破坏荷载 放射性指标 绝干净重 体积(套) 空心率(套)
内容
500×500 mm～900×900 mm 500×250 mm～900×450 mm
200 mm～400 mm 不小于1.5kN
不小于2.0kN/㎡ 符合GB6566-2001
22.20kg/块 0.057m3/套
因为在原料混成方面使用了特有配方：
◎ ZJM内置模强度高，行业标准要求断裂荷载为不小于1.5
地下室钢筋混凝土无梁空心楼盖施工技术
地下室钢筋混凝土无梁空心楼盖施工技术在当今建筑结构体系中，由于无梁楼盖的造型美观及空间可以充分利用，因此在高层地下室中得到较好的应用。
近些年来发生多起地下室无梁楼盖在施工过程中局部坍塌的事故。
本文针对地下室钢筋混凝土无梁楼盖施工的现状，重点探讨其施工质量和安全控制的关键技术，对于相关领域科研工作者和同行业工作人员具有十分重要的参考意义。
标签：地下室;钢筋混凝土;无梁空心楼盖1、引言无梁楼盖也称为板柱结构。
现浇混凝土板主要通过在楼盖上设置柱上板带（及暗梁）及跨中板带使其形成体系从而支撑在柱子墙上。
无梁楼盖平整度更高，通风、采光和卫生条件更理想。
薄壁方箱无梁空心楼盖，在应用的过程中用轻质箱体结构代替以往建筑结构板中效率较低的混凝土，同时按一定规则对其内部的空腔进行合理的布置。
在实际的建筑施工中，薄壁方箱包含很多类型，均具有重量轻、强度高的优点。
因此，推广无梁空心楼盖系统具有积极的经济和社会效益。
2、工程概况本工程1-5栋为超高层住宅，6-7栋为超高层公寓，8栋为高层保障性住房，9-15栋为多层住宅，16栋为多层幼儿园。
本工程设计使用年限50年，建筑耐火等级一级;结构安全等级为二级，抗震设防类别为丙类，设防烈度为7度。
地下室塔楼外部分顶板采用现浇混凝土无梁箱体结构空心楼板，GBF薄壁方箱空心楼板厚度为500mm，芯模底部混凝土厚度100mm，芯模顶部混凝土厚度150mm，柱帽处板厚900mm。
芯模的规格尺寸主要有三种，分别为800*800*250mm、800*400*250mm、800*200*250mm。
3、无梁楼盖工程施工难点无梁楼盖的本质是通过楼盖平面内无限刚的面内刚度调整水平力及竖向力从而和柱帽托板及竖向构件共同作用。
针对柱帽的存在与否，可分为柱帽托板和仅有柱帽及仅有托板三种类型。
柱帽和托板同时存在这种类型与剪力墙和简体结合时往往具有更强的抗震性能。
柱帽和托板的目的是在平板和柱体之间具有更紧凑和稳定的连接，从而使楼盖的承载力可更加均匀扩散，便于计算跨度和柱长。
无梁空心楼盖结构设计浅析
无梁空心楼盖结构设计浅析摘要：该文介绍了无梁空心楼盖结构设计主要过程及注意事项，为类似工程设计提供参考。
关键词：无梁空心楼盖；柱帽；冲切；柱上板带；跨中板带；等代框架法。
0引言无梁空心楼盖结构是将空心箱模按照设计埋置于现浇混凝土楼板中，以节约混凝土用量，减轻结构自重，降低工程造价，增大建筑净高。
无梁空心楼盖荷载由四周向柱子或柱帽传导，缩短了传递路径，支座处应力集中较大，其余应力较小且分布均匀，因此能节省大量的钢筋用量，结合降低层高或增加净空所带来的综合效益，能节省大量投资，为投资者带来较好的经济效益，因此应用比较广泛。
其适用于地下室结构，非抗震区的多层商场，高层办公楼，也适用某些大跨结构，如会议室、展厅等。
无梁空心楼盖因板较厚，断面取法和构造都和无梁实心板有一定差异，本文通过某大型地下停车库设计经验总结重点介绍无梁空心楼盖设计的几个要点。
1无梁空心楼盖尺寸选取无梁空心楼盖板厚基本上都是由冲切决定，无梁实心板的特点是把板做薄，再做大柱帽，这样在冲切满足要求的情况下，可以减少自重和减少构造钢筋量。
而无梁空心板因空心的缘故，增加5cm 的板厚，其砼用量才增加2~3cm，而钢筋可以减少的更多，因此增加板厚会带来一定的经济效益，因此在建筑允许下可以做厚一些，再把柱帽做小一些，一些对室内景观要求高的，可以不做柱帽。
对一般荷载的情况，无梁空心楼盖板厚有柱帽时跨高比不大于35，无柱帽时跨高比不大于30；对于有较重荷载的情况如覆土的地下室顶板，人防顶板，跨高比常常在20以下。
2无梁空心楼盖的荷载当前的结构计算软件均能计算梁的自重，而楼板的尺寸通长都是轴线到轴线，这就是说程序在计算结构自重的时候，梁板重叠的部分计算了2次自重，一次是梁的，一次是板的。
空心板的自重是板格内实心板扣除空心外的自重再加上空腔材料自重。
空心板在程序中有多种输入方法，有按等代梁输入的，有按虚梁输入的，还有按拟梁输入的，考虑到各种输入方法对荷载的计算有所差异，因此一定要考虑到一个板格之中空心部分和实心部分的加权值，而且要考虑到程序自动输入的部分。
空心无梁楼盖铝合金模板施工工法(2)
空心无梁楼盖铝合金模板施工工法空心无梁楼盖铝合金模板施工工法一、前言空心无梁楼盖铝合金模板施工工法是一种高效、环保的楼盖施工技术。
本文将详细介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点空心无梁楼盖铝合金模板施工工法具有以下特点：1) 高效快捷：采用模板组合一次铺设的方式，施工速度快，节约时间。
2) 轻便环保：采用铝合金模板，重量轻便，易于搭建和拆解，且材料可回收利用。
3) 结构稳定：铝合金模板拼装后能够形成稳定的结构，满足楼盖的承载要求。
4)施工工艺简单：无需搭建模板支撑和浇筑砼，减少了施工工序和材料使用量。
5) 节约造价：由于铝合金模板可多次使用，减少了模板材料费用，并降低了人工成本。
三、适应范围空心无梁楼盖铝合金模板施工工法适用于多种建筑类型，特别适合于规模较大、各层结构一致的建筑项目，如住宅小区、商业综合体等。
四、工艺原理本工法的工艺原理是通过使用铝合金模板与钢筋混凝土配合，形成承重结构。
具体的技术措施包括：1)模板制作：根据设计要求，制作适用于楼盖结构的铝合金模板，确保模板强度和刚度满足要求。
2) 模板搭建：将铝合金模板按照设计要求进行拼装和安装，确保结构的稳定性和准确性。
3) 钢筋预埋：在模板内预埋钢筋，按照设计要求确定位置和数量，保证楼盖的承载能力。
4) 混凝土浇筑：将混凝土按层次倒入模板中，根据设计要求确定浇筑孔和浇筑顺序。
5) 养护及拆模：混凝土凝固后进行养护，待固化完成后拆除模板，完成楼盖施工。
五、施工工艺空心无梁楼盖铝合金模板施工工艺包括以下几个施工阶段：1) 模板搭建：根据设计要求，将铝合金模板进行拼装和安装。
2) 钢筋预埋：在模板内预埋钢筋，按照设计要求确定位置和数量。
3) 混凝土浇筑：按层次将混凝土倒入模板中，注意浇筑孔和浇筑顺序。
4) 养护及拆模：混凝土凝固后进行养护，待固化完成后拆除模板，完成楼盖施工。
现浇钢筋混凝土空心无梁楼盖设计方法及优势
２．１ 工 程 买 例
某 车库 ，建筑面积为 ６０００ｍ ，层 高 ３．５ｍ，柱网尺寸为 ８．１ｍｘ
８．１ｍ，车库顶部 规划为花园 ，覆土厚度 为 １５００ｍｍ，先设计为井 字梁形 式的框 架结构 ，主梁截 面尺寸 为 ３００ｍｍｘ８５０ｍｍ，后来
自己的居住 环境 ，室 内使用 空间的要求会越来越高 ，大 空间结 构 的需求会 日趋明显 ；而作 为投资方 ，对所投 资项 目的成本控
制将会 更加 注重 ，投资 的项 目对投 资者的 回报是 投资者 的直 接 目的 。在这 样 的形 势下 ，混凝土无 梁空心楼盖 将会越来越 被 看 重 。 参 考 文 献 ： 【１］中国建筑标准 没计研究 院 ．现浇混凝土空心楼盖【Ｍ】。北 京 ： 中国建筑标准设计研究 院，２００７．
活 载 ：４ｋＮ／ｍ 。 根据ＪＧＪ／Ｔ ２６８－２０１２（（现浇混凝土空心楼盖技术规程》第 ７．１．９条第 １款 ：空心楼盖 的最小配筋率为（Ｃ３０砼 ）：
４５ｆｔ／ｆｙ％ｘ４２８３／４７０３＝４５ｘ １．４３／３６０％ ｘ０．７５５＝０．１ ３５％ ．
４７０板厚 ，每米最小配筋为 ：０．１３５％ｘ４７０ｘ１０００＝６３５ｍｍ２，配 三 级钢 １０＠１ １０（Ａｓ＝７１４ｍｍ ）。
— 蕊 磊 再 图 １
２．２ 计算 过程
混凝土板等刚厚度 为４２８ｍｍ，按４２８板厚计算 内力 ，根据内 力计算结果 ，按 ４７０板厚计算板配筋 （因为混凝土受压 区高度均 在上下翼缘内），以节省钢筋（即板厚输 ４７０，重新 回代计算 ）。
８．１ｍ方 向布置 １１个模 盒 ，１０个 密肋 ，则 柱上板带 实心 区
《空心无梁楼盖》PPT课件
完整版ppt
26
2)、薄壁方箱与垫块的吊装
完整版ppt
27
3）、底筋的抗浮措施
模板钻孔，用铁丝把底筋 与脚手架木方或钢管绑定
完整版ppt
28
4）、薄壁方箱安装
完整版ppt
29
5）、薄壁方箱绑扎固定
双向各用1根8或10钢筋压住，用铁丝把方箱与底筋绑扎固定
完整版ppt
30
6）、高注合金薄壁方箱绑扎固定图
完整版ppt
16
2、商场：
综合经济效益好：
▪ 1）、由于没有突出的次梁，空心板刚度大，隔 墙可随意砌筑于板上。因此空间灵活间隔，尤其 适用于经常装修变更的要求和商铺的自由分割。
▪ 2）、由于主梁截面高度降低20～30cm，建筑 净空可以增加；如果保持净空不变，则可以减少 层高。根据经验，建筑物层高每降低10cm综合 造价降低1.5%。
空心
完整版ppt
4பைடு நூலகம்
现浇空心楼盖设计依据
设计依据：
国家标准：《混凝土设计规范》、《建筑抗震设计规范》、 《人民防空地下室设计规范》
行业标准：《现浇混凝土空心楼盖技术规程》JGJ/T 268 国标图集：《现浇混凝土空心楼盖》05SG343。
设计软件：
整体分析可以采用PKPM系列的SATWE、PMSAP，广厦，STRAT等 现有空间分析程序计算， 楼板分析可采用PKPM系列SLABCAD软件和STRAT、广厦等软件计 算，也可以按拟梁法经SATWE等空间程序模拟计算。
空心楼盖优化建筑空间
随着国内经济水平和生活水平的提高，人们对现代建筑要求也趋于对 大开间，高净空，舒适度，隔音、节能环保，经济合理等方面的更高 要求。传统梁板结构具有层高高、外观效果差、建筑布置呆滞、隔音 差、自重大、空间利用率不高的的特点。
现浇砼空心(GBF高强薄壁管)无梁楼盖技术简介
技术简介现浇砼空心(GBF高强薄壁管)无梁楼盖技术简介当前，在我国工业与民用建筑中，钢筋砼结构因原材料广泛．技术成熟、造价低廉、有很强的生命力，仍是应用最为广泛的建筑结构形式。
但由于现代建筑对层高、自重、大空间、灵活间隔以及抗震等提出了更高的要求，人们致力于研究新的、更舒适的．技术经济效果更好的钢筋砼结构体系。
在现浇砼结构中，GBF高强薄壁管空心砼技术是继普通梁板、密肋楼板，无粘结预应力平板后新开发的一种现浇新结构体系。
一、现浇砼空心无梁楼盖的设计要点与构造要求设计要点：1．结构布置原则为：柱与柱、柱与剪力墙间设置框架梁，框架梁围成的板釆用现浇砼空心板。
2．框架梁一般为暗梁，暗梁高度与空心板厚度相同。
3．主体结构一般可按现行规范设计，暗梁按宽扁梁考虑。
4．现浇砼空心板一般按单向或双向受力进行内力配筋计算。
一般构造要求：1．砼强度等级应≥C20，板厚一般可取为I／25—1／30Ld，Ld为板的短边长。
2．最小配筋率o．2%最大配筋率为1．2%。
3．空心率30％-55％。
4．卫生间楼面可以下降80一360mm不等。
二、现浇砼空心无梁楼盖技术的适用范围此种楼板体系适用于各种跨度和各种荷载的建筑，特别适用于：1．大跨度和大荷载、大空间的多层和高层建筑，如：商业楼、办公楼、图书馆、展览馆、教学楼、车站、多层停车场等大中型公共建筑和工业厂房、仓库。
2．需灵活间隔、或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。
3．采用集中式空调的建筑。
4．有特殊隔音、保暖要求的建筑。
三、现浇砼空心无梁楼盖技术的优点1．使用功能优良与普通框架结构比较，本技术使空间更开阔美观，使用更加方便：与无粘结预应力无梁楼盖、实心无梁楼板比较，无柱帽，无凸出部位：开孔洞方便，射钉、电锤打孔，吊挂不受影响；防火性能好，不会因火灾丧失应力而导致结构破坏。
2．抗震性能好采用本技术的楼板，自重轻、抗震性能好。
3．综合经济效益提高该项技术的土建工程费用与一般钢筋砼框架结构基本持平，与一般的平板、无梁板相比，工程费用大大降低。
现浇砼空心无梁楼盖施工工程初探
现浇砼空心无梁楼盖施工工程初探一、现浇砼空心无梁楼盖施工技术1现浇砼空心无梁楼盖施工技术随着建筑行业的发展，楼盖施工为达到降低材料消耗、强化抗震性能、提高空间使用率，和减轻楼盖自重的目的，将GBF薄璧空心管一工字型小肋梁的方式，内置在现浇混凝土楼板中。
通过现浇砼空心无梁楼盖施工技术在建筑施工中，一次又一次取得的成功，我们不难发现GBF空心板技术，具有很强的推广价值。
2现浇砼空心无梁楼盖施工应用材料按照一定比例，将适量的外加剂与水、水泥，和粉煤灰进行混合拌制，然后将配置完成的材料，内置玻璃纤维，进行网格成型处理。
再利用相应的养护手段，实现内部空心两端封闭复合管的最终成型。
这就是现浇砼空心无梁楼盖施工技术，所采用施工材料特征和材料的制备过程。
为达到理想施工效果，GBF管通常的管径为中150毫米到600毫米区间，管长按设计要在300毫米到1900毫米区间，管壁厚度4毫米到5毫米区间。
3现浇砼空心无梁楼盖施工工艺○1现浇砼空心无梁楼盖施工工艺流程如下表编号：（1）（2）（3）（4）（5）（6）（7）（8）（9）流程名称：模版系统和支护。
防线定位。
绑扎下排钢筋，和绑扎底部直径不超过25毫米的水电管线。
管肋钢筋管线网片的绑扎。
GBF包庇空心管的安放。
直径大于25毫米的水电管线的安放。
上排钢筋的绑扎。
检测施工质量，验收施工成果。
混凝土的浇筑施工。
○2施工工艺要点（1）在进行结构楼板的支撑工作时，我们要严格执行JGJl30—2001《建筑施工扣件式钢管脚手架安全技术规程》有关要求，落实相关力学参数的计算工作。
为保证施工质量，避免在进行混凝土浇筑过程中，发生立杆失衡和模板下沉的情况出现。
（2）在进行GBF管，水电管线走向设计时，我们要根据有关规定，将大于25毫米的水电管线，布置在暗梁之中，或GBF管肋、或管端。
当实际跨度与个别区间管径模数出现分歧时，我们要通过调整管肋宽度的方式，保证乘余尺寸不被留在暗梁边缘位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空心无梁楼盖
一、概述
传统的梁板结构有层高设置高、建筑布置呆滞、自重大、空间利用率不高等缺点，随着国民经济的快速发展，人们对建筑功能的要求趋于高净空、大空间、分隔灵活、节能环保、经济合理等方面。
空心无梁楼盖技术正好满足了这些方面的要求，它代替了传统的肋型梁板或带柱帽的实心楼板，将受力性能最好的工字梁与蜂窝结构原理运用到水平建筑结构体系中，突破了传统的结构模式，为建筑现代化提供了技术保障，因此具有良好的社会经济价值和发展前景。
二、优点
1、综合造价低:
(1)无梁板的钢筋混凝土定额单价为有梁板的80%，降低了钢筋混凝土单价；
(2)降低了楼板钢筋混凝土的总重量；
(3)由于自重降低，支承楼板的柱，墙和基础荷载也相应减少，这样又可以减少构件截面，减少配筋；
(4)降低了层高，提高了净空高度，节约了竖向构件费用。
现浇空心混凝土无梁结构体系，依跨度和荷载不同，可降低建筑总造价5%-20%。
2、适用范围广:
系列制品适用于各种跨度和各种荷载的建筑，特别适用于大跨度和大荷载，大空间的多层和高层建筑。
3、使用功能优良:
与明梁框架结构比较，本技术可使空间更开阔美观，实现了真正平板或无次梁平板，无凸出部位，使用更加方便：开孔洞方便、射钉、电锤打孔、吊挂不受影响；防火性能好；自重轻，跨度大，挠度小。
4、节省材料:
与一般楼板体系比较，钢筋混凝土造价降低5%，模板损耗降低50%，节省竖向水、电、电梯、空调、内墙、外装饰费用10%-15%。
5、房间无需吊顶：
由于楼板下梁、无柱帽完全平整，无需再吊顶，不但提高了房间净空高度，而且节省了吊顶装饰和吊顶更新所需的费用。
6、真正实现空间灵活间隔：
房间可任意布置，由于墙体可以移动，对办公楼、娱乐场所，展览馆等需要随时变更间隔的公共建筑尤为适用。
当此项技术应用于住宅建筑时，在整个平面布置中，发展商可根据精度不同的要求，量身定造出不同面积、不同开间的住宅，业主也可以户内进行任意的个性化、人性化设计，而无需作结构上的发动。
避免了传统住宅住户装修给结构带来的隐患。
7、降低自重：
此项技术可降低楼板和建筑物的自重，大大增加了基础承载的安全性和可靠性。
8、提高产净空：
每层楼可降低建筑梁高0.4米，从而可将原来结构建十层的高度建成十一层，增加了同土地的建筑面积，并且还有利于水平管线、空调管
道的安装。
9、抗震性能好：与一般楼板相比自重轻，结构变形小，减轻了地震作用，抗震性能好。
10、隔音效果优良：
该楼板的封闭空腔结构大大减少了楼层噪音的传递，克服了上下楼层间的撞击噪音干扰，隔音效果提高了1020分贝。
解决了图书馆、医院、疗养院、住宅等特殊场所的噪音问题。
11、建筑节能效果显著：
此技术的封闭空腔结构减少了热量传递，使隔热、保温性能得到显著提高，对于采用空调的建筑来说，大大降低了空调费用，对屋面、大型冷库、储物效果尤其明显，对北方地区应用来说，建筑节能效果尤为显著。
12、施工方便，缩短工期：此技术与一般结构相比较，支拆模施工简便、快捷。
降低了施工成本，缩短了工期。
执行标准：《现浇混凝土空心楼盖技术规程》JGJ/T268;
国标图集：《现浇混凝土空心楼盖》05SG343.。
