水工金属结构表面防腐蚀检验方法及数量

水利工程原材料中间产品主要检测项目和数量

各灌区的接缝灌浆质量，
1、采用直接钻孔灌浆法，检查孔的
混凝土坝应以分析灌浆资料为主，
数量不宜少于灌浆孔总数的 5%;
接缝灌浆结合钻孔取芯和凿槽检
2、采用钻孔埋管灌浆法和预埋管灌
查.
浆法，每个灌区的高度以 9～12m 为
岸坡接触灌浆
当采用钻孔埋管灌浆法和预埋管灌浆法进行岸
坡接触灌浆时.
宜，面积以 200~300m2 为宜.钻孔取芯和缝面凿槽检查数量不宜超过灌区总数的 10％，重点宜放在根据灌
浆（干）砌石料：1 组/2000 方；抛填
石料
抗压强度、软化系数等
《水利水电工程岩石试验规程》SL2 64-2001
石料：1 组/2 万方；不足方数的也应取一组。试样的石料不宜小于 20cm×20cm×15
cm
砖钢筋
强度、外观质量、耐久性等
《砌墙砖试验方法》GB/T2542-2003
每 3。5～15 万块为一检验批次 1、同厂家、同炉号、同级别、同规格、
锚喷支护技术规范》（SL377-2007 ）杆不得少于 3 根。
复合土工膜和土工布
《水利水电工程土工合成材料应用单位面积重量、厚度、
技术规范》SL/T225-98、断裂伸长率、撕裂（破）
《土工布标准》GB/T17638—1998～强度、渗透系数等
GB／T 17640—1998
每 10000m2，按不同规格、厚度各测一组,不足 10000m2 也应测一组。每批取 2%～3％但不少于 2 卷，取足够试样进行检测.
砂
碎（卵）
石
含泥量、泥块含量、云母含量、有机质含量、
颗粒级配等. 含泥量、泥块含量、颗粒级配、压碎指标、有机质含量、软弱颗粒含

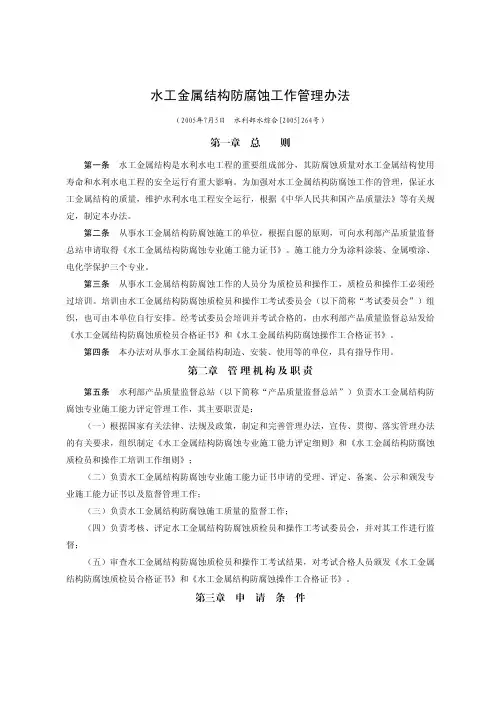

水工金属结构防腐蚀工作管理办法

水工金属结构防腐蚀工作管理办法（2005年7月5日水利部水综合[2005]264号）第一章总则第一条水工金属结构是水利水电工程的重要组成部分，其防腐蚀质量对水工金属结构使用寿命和水利水电工程的安全运行有重大影响。

为加强对水工金属结构防腐蚀工作的管理，保证水工金属结构的质量，维护水利水电工程安全运行，根据《中华人民共和国产品质量法》等有关规定，制定本办法。

第二条从事水工金属结构防腐蚀施工的单位，根据自愿的原则，可向水利部产品质量监督总站申请取得《水工金属结构防腐蚀专业施工能力证书》。

施工能力分为涂料涂装、金属喷涂、电化学保护三个专业。

第三条从事水工金属结构防腐蚀工作的人员分为质检员和操作工，质检员和操作工必须经过培训。

培训由水工金属结构防腐蚀质检员和操作工考试委员会（以下简称“考试委员会”）组织，也可由本单位自行安排。

经考试委员会培训并考试合格的，由水利部产品质量监督总站发给《水工金属结构防腐蚀质检员合格证书》和《水工金属结构防腐蚀操作工合格证书》。

第四条本办法对从事水工金属结构制造、安装、使用等的单位，具有指导作用。

第二章管理机构及职责第五条水利部产品质量监督总站（以下简称“产品质量监督总站”）负责水工金属结构防腐蚀专业施工能力评定管理工作，其主要职责是：（一）根据国家有关法律、法规及政策，制定和完善管理办法，宣传、贯彻、落实管理办法的有关要求，组织制定《水工金属结构防腐蚀专业施工能力评定细则》和《水工金属结构防腐蚀质检员和操作工培训工作细则》；（二）负责水工金属结构防腐蚀专业施工能力证书申请的受理、评定、备案、公示和颁发专业施工能力证书以及监督管理工作；（三）负责水工金属结构防腐蚀施工质量的监督工作；（四）负责考核、评定水工金属结构防腐蚀质检员和操作工考试委员会，并对其工作进行监督；（五）审查水工金属结构防腐蚀质检员和操作工考试结果，对考试合格人员颁发《水工金属结构防腐蚀质检员合格证书》和《水工金属结构防腐蚀操作工合格证书》。

水工金属结构防腐蚀工作管理办法

水工金属结构防腐蚀工作管理办法（2005年7月5日水利部水综合[2005]264号）第一章总则第一条水工金属结构是水利水电工程的重要组成部分，其防腐蚀质量对水工金属结构使用寿命和水利水电工程的安全运行有重大影响。

为加强对水工金属结构防腐蚀工作的管理，保证水工金属结构的质量，维护水利水电工程安全运行，根据《中华人民共和国产品质量法》等有关规定，制定本办法。

第二条从事水工金属结构防腐蚀施工的单位，根据自愿的原则，可向水利部产品质量监督总站申请取得《水工金属结构防腐蚀专业施工能力证书》。

施工能力分为涂料涂装、金属喷涂、电化学保护三个专业。

第三条从事水工金属结构防腐蚀工作的人员分为质检员和操作工，质检员和操作工必须经过培训。

培训由水工金属结构防腐蚀质检员和操作工考试委员会（以下简称“考试委员会”）组织，也可由本单位自行安排。

经考试委员会培训并考试合格的，由水利部产品质量监督总站发给《水工金属结构防腐蚀质检员合格证书》和《水工金属结构防腐蚀操作工合格证书》。

第四条本办法对从事水工金属结构制造、安装、使用等的单位，具有指导作用。

第二章管理机构及职责第五条水利部产品质量监督总站（以下简称“产品质量监督总站”）负责水工金属结构防腐蚀专业施工能力评定管理工作，其主要职责是：（一）根据国家有关法律、法规及政策，制定和完善管理办法，宣传、贯彻、落实管理办法的有关要求，组织制定《水工金属结构防腐蚀专业施工能力评定细则》和《水工金属结构防腐蚀质检员和操作工培训工作细则》；（二）负责水工金属结构防腐蚀专业施工能力证书申请的受理、评定、备案、公示和颁发专业施工能力证书以及监督管理工作；（三）负责水工金属结构防腐蚀施工质量的监督工作；（四）负责考核、评定水工金属结构防腐蚀质检员和操作工考试委员会，并对其工作进行监督；（五）审查水工金属结构防腐蚀质检员和操作工考试结果，对考试合格人员颁发《水工金属结构防腐蚀质检员合格证书》和《水工金属结构防腐蚀操作工合格证书》。

水工金属结构防腐蚀探讨

４具体处理方法
钢制水闸门是水力发电站、水库中控制水量的主要钢结构，比如容易受到水的侵蚀。采用喷锌大大提高了钢闸门的耐蚀性，由于喷锌工艺预处理采用喷砂除锈处理，故工件表面非常清洁毛糙，表面喷锌后不会产生由内向外的腐蚀，从而不会产生锌层脱落现象，并加涂一层氯化橡胶铝粉漆，比原来采用的油漆工艺防腐年限提高５－６倍。
喷砂前金属表面须先进行脱脂净化：必须仔细地清除焊渣、飞溅等附着物，并清洗掉基体表面可见的油脂及其他污物。用于施工的压缩空气，应过滤除去油水、使其清洁和干燥，以避免污染磨料和待喷涂的基体表面。喷砂前对轨道踏面和不锈钢止水面等加后配合表面用遮蔽带、金属薄板或硬木板等进行保护。
工艺、作业指导书、检验规程规范等技术文件，并具备妥善保管条件；具有从事水工金属结构防腐蚀施工的施工设备、工艺装备和计量、检验仪器：建立了有效的质量管理体系和规章制度；水工金属结构防腐蚀施工质量达到《水工金属结构防腐蚀规范》（ＳＬ１０５ — ９５）的要求，并能随时跟踪新标准、新规范的颁布执行情况。
水利建设
水工金属结构防腐蚀探讨
林新建
（中国水利水电第十六工程局有限公司）
摘
要：水工金属结构是水利水电工程的重要组成部分，其防腐蚀质量对水工金属结构使用寿命和水利水电工程的安全运行有重大影
响。要加强对水工金属结构防腐蚀工作的管理，保证水工金属结构的质量，维护水利水电工程安全运行。关键词：水工；金属结构；防腐

水利水电工程金属结构腐蚀分析与研究

水利水电工程金属结构腐蚀分析与研究摘要：水利水电工程金属结构广泛应用于大坝、水闸、泵站等工程中，其主要承载和传递水力荷载和其他外部荷载。

然而，由于水环境中存在的各种化学物质以及湿润的工作环境，使得金属结构容易受到腐蚀的侵害。

金属结构腐蚀问题不仅会降低工程的强度和稳定性，还可能导致设备损坏、漏水甚至引发断裂事故。

本文主要分析水利水电工程金属结构腐蚀分析与研究。

关键词：水利水电工程；金属结构；防腐蚀引言水利水电工程中的金属结构承担着重要的功能，如水闸门、船闸、管道、储罐等。

然而，在水工环境中，这些金属结构容易受到腐蚀的侵害，导致安全隐患和工程损坏。

因此，对水利水电工程金属结构的腐蚀进行分析与研究，具有重要的意义。

1、水利水电工程金属结构腐蚀机理的分析水利水电工程金属结构的腐蚀机理是一个复杂的过程，涉及多种因素和反应。

金属结构在水环境中发生电化学氧化还原反应，其中有两个主要反应：阳极反应和阴极反应。

不同金属材料具有不同的标准电位（标准氢电极为参比电极），导致金属之间存在电位差，进一步促进了电化学腐蚀过程。

当金属结构中存在异质金属时，形成电池腐蚀，其中一个金属起到阳极，另一个金属起到阴极。

水中含有溶解氧、氯离子、硫酸根离子等物质，它们可以加速金属的腐蚀反应。

高温和湿度环境会加速金属的腐蚀速率。

酸性或碱性环境对金属腐蚀的影响不同，通常酸性环境下腐蚀速度更快。

金属表面会形成一层自然氧化膜，在一定程度上阻止了腐蚀反应的进行。

金属表面可能覆盖有污垢和保护层，对腐蚀有一定的保护作用，但在特定条件下也可能成为腐蚀的起始点。

在特定区域发生局部的腐蚀，形成小孔洞，严重时可能引起金属的破裂。

金属表面均匀腐蚀，导致金属材料的厚度减小，强度降低。

2、水工金属结构腐蚀常见类型水利水电工程金属结构在水环境中容易受到多种腐蚀类型的侵害。

点蚀腐蚀是一种以局部点孔或凹陷为特征的腐蚀形式。

通常在金属表面出现微小的腐蚀缺陷后，通过电化学反应形成凹坑，并向周围扩展。

水利闸门金属结构防腐处理技术的研究

试点论坛shi dian lun tan323水利闸门金属结构防腐处理技术的研究◎王鑫成摘要：水利闸门长期处于腐蚀性非常强的环境里面，会严重腐蚀其中的金属结构，使构件截面缩小以及应力提升，影响整个金属结构的刚度以及强度，降低闸门的承载能力，不利于设备的顺利运行。

基于此，本文就对水利闸门金属结构防腐处理技术的有关内容展开分析，可供参考。

关键词：水利闸门；金属结构；防腐处理技术一、水利闸门金属结构腐蚀的原因（1）化学腐蚀。

化学腐蚀指金属与干燥气体接触时在金属表面生成相应的化合物。

水利闸门金属结构裸露在空气中的部分和干燥气体产生化学反应引起表面锈蚀，如果不及时处理会进一步影响水利闸门内部结构。

（2）盐害劣化。

由于水利闸门的混凝土原材料中的砂子、石块等含有盐分，属于含盐骨料，以及搅拌用水和添加剂中也有含盐物质，容易出现盐害劣化。

（3）冻害劣化。

在我国北方寒冷和严寒地区，水闸混凝土结构内部的水分子在极低温度下容易从液态水变成固态冰，造成体积变大，对混凝土结构产生膨胀力，造成混凝土结构破坏，特别是在含盐拌和物的水闸混凝土内，水下混凝土构件饱和度高，冰冻膨胀力大，急速加剧了混凝土的胀裂。

二、水利闸门金属结构的相关防腐策略（1）涂料保护法。

随着防腐技术的不断推广，防腐处理方法多样，应用最广泛的是涂料防腐。

这一防腐方法具有适用范围广、经济易行且施工简便的特点，因此，在近几年的防腐处理中，高效且优质的涂料在水利闸门金属结构中得到了广泛的应用。

同时，如果对它的进行恰当的施工工艺，防腐的有效期限一般能够达到十年。

（2）阴极保护法。

这类方法具有可靠以及保护率高的特点，与此同时，它也具有一定的局限性。

第一，实施腐蚀的介质一定要具有导电量很大这一特征，第二，相比于涂料防腐，这类保护法的成本非常高，由于这项技术自身受限制，仅适用于长时间处在水里面的金属结构的具体防腐操作。

（3）喷铝、喷锌防腐。

对金属结构喷锌、喷铝防腐是当前较为先进的金属防腐措施。

水工金属结构防腐蚀规范

１９９５年颁布实施的《水工金属结构防腐蚀规范》（以下简称ＳＬ１０５－９５规范），使水工金属结构防腐蚀工作有了统一标准。

但随着新的防腐材料、施工工艺的应用，ＳＬ１０５－９５规范在某些方面已无法满足行业发展要求，需要及时进行修订。

笔者对准备修订的条款提出几点建议，并对有关条款作了说明，供防腐蚀专业领域的专家和同行指正。

一、表面预处理１．对表面预处理质量评定指标的要求对钢材表面预处理质量评定包括清洁度和粗糙度两项指标。

其中清洁度等级的评定引用国家标准ＧＢ８９２３－８８《涂装前钢材表面锈蚀等级和除锈等级》；粗糙度等级的评定引用国家标准ＧＢＴ１３２８８－９１《涂装前钢材表面粗糙度等级的评定（比较样块法）》。

另外，粗糙度等级的评定也可以采用水工金属结构防腐常用的仪器法，如Ｅｌｅｃｍｅｔｅｒ１２３型表面轮廓仪，符合美国ＡＳＴＭ标准规定，与国标比较样块法相比可直接读出粗糙度值，更便于实际操作。

２．表面预处理清洁度等级的要求ＳＬ１０５－９５规范中只有关于清洁度等级的规定，没有强调必须达到某个等级以上，主要是考虑到应该允许根据涂料品种和实际工况来选择合适的清洁度等级。

在修订时可以对ＳＬ１０５－９５规范相关条文进行解释，如“宜”达到Ｓａ２．５级，表示允许进行选择，但在条件允许时首先应这样做；如“应”不低于Ｓａ２级，表示严格规范要求，在正常情况均不能低于Ｓａ２级。

３．磨料种类的选择ＳＬ１０５－９５规范中规定的磨料种类为“天然矿物磨料，如金刚砂、石英砂和河砂等”。

水利部质检中心在现场进行质量检验时发现，河砂中往往含有大量的泥土成分，在喷砂时易与压缩空气中水分结成泥块，嵌入凹凸不平的钢材表面，很难清理。

所以修订时应规定禁止使用河砂为磨料。

４．磨料粒度形状的确定ＳＬ１０５－９５规范只对磨料种类、粒度进行了规定和要求，对磨料外形未做考虑。

但试验和施工中，磨料外形的不同会对金属涂层的结合力产生一定的影响。

因此在修订时应对磨料外形加以规定和要求。

2016新编最新版,水利工程金属结构质量评定表及填表说明

5.水工金属结构安装工程表5.1 压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。

2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。

3.本表是在5.1.1-5.1.4检查表质量评定后完成。

4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。

（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。

优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。

419水利水电工程表5.1压力钢管安装单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目 (个) 一般项目 (个)合格数其中优良数合格数其中优良数1 管节安装（见表5.1.1）2 焊缝外观质量（见表5.1.2）3 焊缝内部质量（见表5.1.3）4 表面防腐蚀安装（见表5.1.4）试运行效果________质量标准（见附表A.0.2-2）安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。

检验项目全部合格。

检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。

（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。

水电站金属结构设备防腐技术浅谈

水电站金属结构设备防腐技术浅谈摘要：金属结构设备是水电站重要的组成部分，水电站的特殊性决定了金属结构设备长期在恶劣的环境下工作。

水电站的金属结构设备长期处于水下或是干湿交替的环境中，饱受水质、阳光、水生物、大气的侵蚀。

另外，还有泥沙、各种漂浮物等对它们的冲击摩擦。

金属结构设备在受到这些物理化学生物的共同作用下很容易发生腐蚀，存在着较大的隐患，这很可能会诱发安全事故。

因此，如何有效的检测这些设备的腐蚀情况并及时进行防腐保护对水电站安全运行和发挥经济效益有着重要作用。

本文就水电站金属结构设备的腐蚀检测方法和如何防腐作了探讨。

关键词：水电站；金属结构；防腐技术1、水电站金属结构设备概述金属结构设备是水电站的重要组成部分，泛指应用于水电站的各种永久性钢结构和机械设备，其中最基本的应用是钢闸门、启闭设备、压力钢管、拦污栅等。

它直接关系到水电站的安全运行及检修的便利。

2、腐蚀类型及危害2.1金属结构设备的腐蚀从形态上通常分为全面腐蚀和局部腐蚀。

2.1.1全面腐蚀是指金属表面大面积的发生化学或电化学反应使其表面形态发生变化的现象，它是由于金属结构常年处于水下或潮湿的环境中而引起的金属表面形态的变化。

金属的化学腐蚀是由于金属与外部介质直接接触发生化学反应而引起的腐蚀；电化学腐蚀则是金属与电解质溶液接触时，发生原电池反应引起的腐蚀。

由于金属表面不光滑或含有杂质导致在局部形成了很多大小不一的原电池，电位较低于铁失去电子造成钢铁腐蚀。

特别是对于电导率较高和酸碱较强的水体中，这类腐蚀很容易发生，这也是电站金属结构设备的主要腐蚀方式。

2.2.2局部腐蚀是由于金属结构不同部位腐蚀的速率不同而导致的化学现象，典型的局部腐蚀包括坑蚀、缝隙腐蚀、生物腐蚀、水线腐蚀、焊缝腐蚀、冲蚀、电偶腐蚀、气蚀等。

2.2金属结构设备往往在复杂的环境下工作，受到多种形式的腐蚀，会引起局部应力提高，导致结构强度和刚度降低，使其承载力明显不足，影响正常使用，严重的还会导致安全事故发生。

水工金属结构腐蚀检测方法.

水工金属结构腐蚀检测方法一、前言材料在环境作用(包括化学、电化学和物理因数的综合作用)下发生的损坏和性能下降,就是腐蚀。

就金属结构而言,腐蚀不仅仅是锈蚀,还有多种形态的局部腐蚀,如坑蚀、缝隙腐蚀、水线腐蚀、冲(磨)蚀、气蚀、生物腐蚀及应力腐蚀等。

腐蚀发生的初始阶段不容易引起人们的注意,加上有锈层的掩盖,但随着运行年限的增长,局部腐蚀容易诱发突发性事故,危害性很大,应引起我们运行管理部门及检测部门的注意,作好日常维护及安全检测工作。

二、检测的内容根据SL101—94《水工钢闸门和启闭机安全检测技术规程》第4.3.2条的规定,腐蚀检测内容有:1．腐蚀部位及分布情况。

2．严重腐蚀面积占闸门和启闭机或构件表面积的百分比。

3．遭受腐蚀损坏构件的蚀余截面尺寸。

4．蚀坑(或蚀孔)的深度、大小、发生部位、蚀坑(或蚀孔)密度。

三、腐蚀类型与分布金属的腐蚀从形态上分,主要有全面腐蚀和局部腐蚀两大类。

1．全面腐蚀。

全面腐蚀是一种常见的腐蚀形态,它的腐蚀特征是指在金属的整个暴露表面或一个大面积上普遍地发生化学或电化学反应,可以是均匀的,也可以是不均匀的。

由于水工金属结构常处于水下或潮湿的环境,发生大面积腐蚀的部位较多,以水下部分和容易积水的主梁、小横梁等最为常见,一些处在门槽内的边梁也容易发生全面腐蚀。

2．局部腐蚀。

局部腐蚀是指金属表面上各部分的腐蚀速度存在明显差异,特别是指金属表面的大部分腐蚀速度很小,而在有限的小的表面区域内,腐蚀速度却很高。

下面就检测中常见的几种典型的局部腐蚀类型及发生部位分布介绍如下:(1)坑蚀。

坑蚀是最常见的一种局部腐蚀类型,普遍发生在各个部位。

主要与材料的成分不均匀、表面状态及水中介质成分(主要是氯离子)有关。

其特征是在一定的区域范围内蚀孔不断地向纵深处发展,若连续发展能导致钢板穿孔。

(2)缝隙腐蚀。

在水工金属结构中,最常见的缝隙腐蚀发生在金属铆接、螺栓、水封、法兰盘连接等部位。

当这种具有缝隙的结构暴露在易发生腐蚀的介质中时,在缝隙的局部范围内常常会发生严重的腐蚀。

水工金属结构防腐蚀规范

中华人民共和国行业标准水工金属结构防腐蚀规范SL 105－95主编单位：水利部水工金属结构质量检验测试中心批准部门：中华人民共和国水利部中国水利水电出版社1995 北京中华人民共和国水利部关于发布《水工金属结构防腐蚀规范》SL105-95的通知水科技〔1995〕427号根据1993年水利水电技术标准制定、修订计划，由我部机械局主持、以水工金属结构质量检验测试中心为主编单位编制的《水工金属结构防腐蚀规范》，经审查批准为水利行业标准，并予以发布。

标准的名称和编号为：《水工金属结构防腐蚀规范》SL105-95。

本标准自1996年1月1日起实施。

在实施过程中各单位应注意总结经验，如有问题请函告部机械局，并由其负责解释。

本标准由中国水利水电出版社出版发行。

一九九五年十一月二日目次1 总则2 表面预处理3 涂料保护4 金属热喷涂保护5 验收附录 A 露点计算附录 B 涂装前钢材表面清洁度等级附录 C 涂装前钢材表面粗糙度等级的评定（比较样块法）附录 D 涂料配套参考表附录 E 涂膜厚度检查方法附录 F 金属涂层的封闭涂料及面漆配套参考表附录 G 金属涂层厚度和结合性能的检查附加说明1 总则1. 0. 1 为了保证水利水电工程金属结构，包括闸门、拦污栅、启闭机、压力钢管、清污机及过坝通航金属结构等（以下统称水工金属结构）的防腐蚀质量，延长其使用寿命，特制定本规范。

1. 0. 2 水工金属结构设计、制造、安装及验收各阶段的防腐蚀技术、工艺和检测等要求均应符合本规范的规定。

1．0．3 水工金属结构防腐蚀方案应根据结构的使用环境、运行工况、维护管理条件等因素综合考虑，通过技术经济比较论证后选定。

1. 0. 4 为了保证水工金属结构的防腐蚀施工质量，在施工全过程中，应由有一定防腐蚀知识和经验的专业人员负责，对各道工序的施工质量进行监督。

1．0．5 水工金属结构防腐蚀施工的安全、劳动保护及环境保护等除符合本规范的规定外，还应符合国家现行的有关标准。

金属防腐蚀质量检验规范

金属防腐蚀质量检验规范1、范围金属腐蚀是破坏性的，对水工金属结构所造成的损失也是惊人的。

水工金属结构的防腐蚀质量直接关系到结构的使用寿命、维护周期和工程造价。

2、防腐蚀质量检验主要标准及规范：（1）《水工金属结构防腐蚀规范》（SL105）。

（2）《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923）。

（3）《涂装前钢材表面粗糙度等级的评定（比较样块法）》（GB/T13288）（4）《色漆和清漆漆膜的划格试验》（GB/T9286）。

（5）《金属和其他无机覆盖层热喷涂锌、铝及其合金》（GB/T9793）。

（6）《水利水电工程金属结构设备防腐蚀技术规程》（DL/T5358）。

3.1 表面预处理质量检验防腐蚀涂层的有效寿命与基体金属表面的预处理质量、涂层厚度、涂料组成以及涂装工艺等各种因素有关。

在影响涂层寿命的各种因素中，基体金属表面预处理质量对提高涂层的有效寿命尤为重要。

水工金属结构在涂装之前必须进行表面预处理。

表面预处理是指喷涂前对基体待喷涂部位的表面进行净化、粗化等以形成所希望的或规定的表面状态而进行的工作，又称前处理。

表面预处理前，应将金属结构表面整修完毕，并将金属表面的焊渣、飞溅物、铁锈、氧化皮、积水、油污等附着物清除干净。

表面预处理施工环境必须满足下列条件：（1）空气相对湿度低于85％；（2）基体金属表面温度不低于大气露点以上3℃（压力钢管还规定环境温度不应低于5℃）。

水工金属结构表面预处理主要包括脱脂净化、喷（抛）射处理以及手工和动力工具除锈。

脱脂净化的目的是除去基体金属表面的油、脂、机加工润滑剂等有机物。

在役金属结构进行防腐维护时，要彻底清除旧涂料涂层和基底锈蚀部位的金属涂层，与基体结合牢固且保存完好的金属涂层可在清理出金属涂层光泽后予以保留。

表面预处理质量检验包括表面清洁度检验和表面粗糙度检验。

表面清洁度和表面粗糙度的质量评定均应在良好的散射日光下或照度相当的人工照明条件下进行。

检验人员应具有正常的视力。

水工金属结构防腐蚀技术标准

水工金属结构防腐蚀技术标准2009年1月5日目录1 总则 (2)2 规范性引用文件 (2)3 基本规定 (2)4 表面预处理 (4)5 涂料保护 (5)6 金属热喷涂保护 (6)7 质量评定 (6)8 资料性附录 (9)附录一金属表面处理检验记录表 (9)附录二涂料涂装检验记录表 (10)附录三热喷涂检验记录表 (12)水工金属结构防腐蚀技术标准1 总则1.1 为保证葛洲坝水利枢纽水工金属结构，包括各类闸门、拦污栅等的防腐蚀质量，延长其使用寿命，特制定本技术标准。

1.2 水工金属结构防腐蚀方案宜按照等效防腐的原则，综合考虑结构的使用环境、运行工况、维护管理条件等因素，通过技术经济比较论证后选定。

1.3 为保证防腐蚀施工质量，质检员和操作工应具备相关专业知识并持有国家有关部门颁发的资质证书，施工单位应取得水工金属结构防腐蚀施工专业能力证书。

1.4 防腐蚀施工质量检测仪器应经计量鉴定合格并在有效期内方可使用。

2 规范性引用文件SL105-2007 水工金属结构防腐蚀规范GB8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T18839.2-2002 涂覆涂料前钢材表面处理表面处理方法磨料喷射清理GB9286-1998 色漆和清漆漆膜的划格试验GB/T9793-1997 金属和其他无机覆盖层热喷涂锌、铝及其合金GB/T13288-1991 涂装前钢材表面粗糙度等级的评定（比较样块法）GSB05-1426-2001 漆膜颜色标准样卡GB6514-1995 涂装作业安全规程涂漆工艺安全及其通风净化GB12942-2006 涂装作业安全规程有限空间作业安全技术要求GB11375-1999 金属和其他无机覆盖层热喷涂操作安全3 基本规定3.1葛洲坝机组进水口拦污栅防腐蚀通用技术要求3.1.1葛洲坝机组进水口拦污栅含0号机组拦污栅、二江大机拦污栅、二江小机拦污栅、大江机组拦污栅，其防腐技术要求如下：表一拦污栅防腐蚀通用技术要求3.2 葛洲坝平面闸门防腐蚀通用技术要求3.2.1 葛洲坝平面闸门含机组进水口工作门、机组进水口检修门、尾水检修门、排沙底孔工作门、排沙底孔事故检修门、排漂孔检修门和工作门、二江泄水闸平板工作门、泄水闸事故检修门、冲沙闸事故检修门、0号机工作门、检修门以及机组技术供水闸门。

sl105-95防腐规范

SL中华人民共和国行业标准P SL 105－95水工金属结构防腐蚀规范Specifications for anticorrosionof hydraulic steel structure1995―11―02发布 1996―01―01实施中华人民共和国水利部发布中华人民共和国行业标准水工金属结构防腐蚀规范SL 105－95主编单位：水利部水工金属结构质量检验测试中心批准部门：中华人民共和国水利部中国水利水电出版社1995北京中华人民共和国水利部关于发布《水工金属结构防腐蚀规范》SL105－95的通知水利技[1995]427号根据1993年水利水电技术标准制定、修订计划，由我部机械局主持、以水工金属结构质量检验测试中心为主编单位编制的《水工金属结构防腐蚀规范》，经审查批准为水利行业标准，并予以发布。

标准的名称和编号为：《水工金属结构防腐蚀规范》SL105－95。

本标准自1996年1月1日起实施。

在实施过程中各单位应注意总结经验，如有问题请函告部机械局，并由其负责解释。

本标准由中国水利水电出版社出版发行。

一九九五年十一月二日目次1 总则 (1)2 表面预处理 (1)3 涂料保护 (4)4 金属热喷保护 (7)5 验收 (9)附录A 露点计算 (10)附录B 涂装前钢材表面清洁度等级 (11)附录C 涂装前钢材表面粗糙度等级评定（比较样块法） (12)附录D 涂料配套参考表 (13)附录E 涂膜厚度检查方法 (16)附录F 金属涂层的封闭涂料及面漆配套参考表 (17)附录G 金属涂层厚度和结合性能的检查 (18)附加说明 (20)条文说明 (21)1 总则1.0.1 为了保证水利水电工程金属结构，包括闸门、拦污栅、启闭机、压力钢管、清污机及过坝通航金属结构等(以下统称水工金属结构)的防腐蚀质量，延长其使用寿命，特制定本规范。

1.0.2水工金属结构设计、制造、安装及验收各阶段的防腐蚀技术、工艺和检测等要求均应符合本规范的规定。

浅析水工金属结构防腐蚀质量控制

保护年限系指在确定的防腐设计方案下由施工单位负责保护设备防腐蚀的年限。要求年限长的选用长效防腐配套体系；保护年限短一些的，可以选用一般性涂料。通过涂装质量达到的设计保护年限，是选定涂装材料及供货厂家，确定防腐涂装工艺等需考虑的综合保证因素。也是为提高施工质量的
责任而确定的。
事防腐蚀施工、质检、监理工作的人员没有接受过系统的防腐蚀培训。就成质量难于保证。
２．３设备能力
（１）水工金属结构进行喷砂除锈。在喷砂之前必须将水工金属结构表面因焊接施工而产生的焊渣、飞溅附着物进行脱脂净化，并且清除表面的油污或者其他的污染物。喷砂磨料可用天然矿物磨料，刚玉砂或石英砂河砂等，但形状必须有棱角，粒度在０．５ — ２．０ｍｍ之间。喷砂除锈后金属结构表面的表面清洁度等级应不低于ＧＢ８９２３（（涂装前钢材表面锈蚀等级和防锈等级》中规定的Ｓａ２级；其氧化皮、锈斑及污物应清除到仅剩有轻微的点状或条状痕迹的程度。表面预处理后应用吸尘器或干燥、无油的压缩空气清除浮尘和碎屑，清理后的表面喷砂除锈后，金属结构表面的表面清洁度等级应不低于设计要求，表面预处理后应用吸尘器或干燥、无油的压缩空气清除浮尘和碎屑，清理后的表面要保持洁净，不得用手触摸，涂装前如发现表面被污染或返锈，应重新处理到原除锈等级。在施工中应注意喷砂现场及周围人员的安全防护及对环境的保护，要符合当时的有关法规和条例。压力容器的生产厂家须持有国家有关部颁发的压力容器生产许可证。喷砂工应穿戴防护用具，在其作业进行

水工金属结构防腐蚀技术标准共18页

水工金属结构防腐蚀技术标准2009年1月5日目录1 总则 (2)2 规范性引用文件 (2)3 基本规定 (2)4 表面预处理 (5)5 涂料保护 (6)6 金属热喷涂保护 (8)7 质量评定 (8)8 资料性附录 (12)附录一金属表面处理检验记录表 (12)附录二涂料涂装检验记录表 (13)附录三热喷涂检验记录表 (16)第 1 页水工金属结构防腐蚀技术标准1 总则1.1 为保证葛洲坝水利枢纽水工金属结构，包括各类闸门、拦污栅等的防腐蚀质量，延长其使用寿命，特制定本技术标准。

1.2 水工金属结构防腐蚀方案宜按照等效防腐的原则，综合考虑结构的使用环境、运行工况、维护管理条件等因素，通过技术经济比较论证后选定。

1.3 为保证防腐蚀施工质量，质检员和操作工应具备相关专业知识并持有国家有关部门颁发的资质证书，施工单位应取得水工金属结构防腐蚀施工专业能力证书。

1.4 防腐蚀施工质量检测仪器应经计量鉴定合格并在有效期内方可使用。

2 规范性引用文件SL105-2007 水工金属结构防腐蚀规范GB8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T18839.2-2002 涂覆涂料前钢材表面处理表面处理方法磨料喷射清理GB9286-1998 色漆和清漆漆膜的划格试验GB/T9793-1997 金属和其他无机覆盖层热喷涂锌、铝及其合金GB/T13288-1991 涂装前钢材表面粗糙度等级的评定（比较样块法）GSB05-1426-2001 漆膜颜色标准样卡GB6514-1995 涂装作业安全规程涂漆工艺安全及其通风净化GB12942-2006 涂装作业安全规程有限空间作业安全技术要求GB11375-1999 金属和其他无机覆盖层热喷涂操作安全3 基本规定3.1葛洲坝机组进水口拦污栅防腐蚀通用技术要求3.1.1葛洲坝机组进水口拦污栅含0号机组拦污栅、二江大机拦污栅、二江小机拦污栅、大江机组拦污栅，其防腐技术要求如下：表一拦污栅防腐蚀通用技术要求3.2 葛洲坝平面闸门防腐蚀通用技术要求3.2.1 葛洲坝平面闸门含机组进水口工作门、机组进水口检修门、尾水检修门、排沙底孔工作门、排沙底孔事故检修门、排漂孔检修门和工作门、二江泄水闸平板工作门、泄水闸事故检修门、冲沙闸事故检修门、0号机工作门、检修门以及机组技术供水闸门。

水利水电工程金属结构工程质量检测

水利水电工程金属结构工程质量检测一金属结构工程检测内容及要求金属结构工程制造安装及运行的检测内容、频率及技术标准应满足表6-6的要求。

表6-6 金属结构工程检测要求第1页共5页名称检测项目检测方法质量标准检测频率标准依据频次依据金属闸门工几何尺《水电水利几何尺寸满设计图纸、文件每扇《水利水电工结构工程程寸工程钢闸门制造安装及验收规范》（DL/T5018）足设计要求《水电水利工程钢闸门制造安装及验收规范》（DL/T5018）程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）焊缝质量外观质量《钢焊缝手工超声波探伤方法和探伤结果分级》满足规范要求《水电水利工程钢闸门制造安装及验收规范》（DL/T5018）所有焊缝《水电水利工程钢闸门制造安装及验收规范》内部质量（GB/T11345）满足规范要求《钢焊缝手工超声波探伤方法和探伤结果分级》（GB/T 11345）超声波探伤长度占全长的百分数如下：一类焊缝：100%；二类焊缝50%（DL/T5018）防腐外观《水工金属结构防腐蚀表面应均匀一致，无流《水电水利工程钢闸门制造安装及验全部防腐表面质量质量规范》（SL105）挂、皱纹、鼓泡、针孔、裂纹等缺陷收规范》（DL/T5018）涂层厚度85%以上局部厚度应符合设要求，且最小局部厚度值不低于设计厚度的85%设计图纸、文件《水电水利工程钢闸门制造安装及验收规范》（DL/T5018）检测可在闸门主梁与纵隔板围成的各区域中根据闸门的重要程度抽查其中的10%~20%，在同一区域中应取不少于5个检测点漆膜附着满足规范要求《水电水利工程钢闸门制造安装及验收规范》（DL/T5018）/力续表6-6 金属结构工程检测要求第2页共5页名称检测项目检测方法质量标准检测频率标准依据频次依据金属结构工程闸门工程止水橡皮顶平面度《水电水利工程钢闸门制造安装及验收规范》（SL105）满足规范要求《水利水电工程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）每0.5米测一个点《水利水电工程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）压缩满足规范要求沿止水橡皮长度检量查闸门试验满足规范要求《水电水利工程钢闸门制造安装及验收规范》（DL/T5018）每扇《水电水利工程钢闸门制造安装及验收规范》（DL/T5018）压力钢管工程防腐质量外观质量《水工金属结构防腐蚀规范》（SL105）表面应均匀一致，无流挂、皱《水利水电工程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）全部防腐表面《水利水电工程单元工程施工质量验收评定标准－水工金属结构纹、鼓泡、针孔、裂纹等缺陷安装工程》（SL635）涂层厚度85%以上局部厚度应符合设要求，且《水利水电工程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）每10m2表面应不少于3个测点，结构复杂、面积较最小局部厚度值不低于设计厚度的85% 小的表面，每2m2表面应不少于1个测点，单节钢管在两端和中间的圆周上每隔1.5m测一个点漆膜附着力满足规范要求《水工金属结构防腐蚀规范》（SL105）《水工金属结构防腐蚀规范》（SL105）续表6-6 金属结构工程检测要求第3页共5页名称检测项目检测方法质量标准检测频率标准依据频次依据金属结构工程压力钢管工程焊缝质量外观质量《钢焊缝手工超声波探伤方法和探伤结果分级》（GB/T11345）符合规范要求《水利工程压力钢管制造安装及验收规范》（SL432）所有焊缝《水利工程压力钢管制造安装及验收规范》（SL432）内部符合规范要求超声波探伤长度占全长质量的百分数如下：一类焊缝：100%；二类焊缝50%水压试验《水利工程压力钢管制造安装及验收规范》（SL432）满足设计文件要求明管和岔管启闭机工程固定卷扬启闭机试运电气设备试验《水利水电工程启闭机制造安装及验收规范》（SL381）满足规范要求《水利水电工程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）每台《水利水电工程单元工程施工质量验收评定标准－水工金属结构安装工程》（SL635）无荷载全行程运往返3次满足规范每台行试验试验要求。

水工金属结构防腐蚀设计

水工金属结构防腐蚀设计作者：叶桥黄海来源：《城市建设理论研究》2013年第36期【摘要】本文围绕金属腐蚀机理、防腐措施以及防腐设计等几个方面进行探讨，以供参考。

【关键词】水工；金属结构；防腐；机理；措施中图分类号：TU318 文献标识码：A一、前言水工金属结构是指水工钢结构，用于水利水电工程建设，包括了各种闸门、阀门及拦污栅等。

作为基本构件，在焊接过程中必须要经过承载结构、防腐验收通过才能运行。

防腐环节是影响金属结构寿命的重要环节，应引起高度重视，所以必须要制定相关的水工金属结构防腐控制措施。

二、金属腐蚀机理、腐蚀因素与金属覆盖层的保护金属腐蚀主要是化学过程，可以把金属的腐蚀机理分为化学机理和电化学机理。

化学腐蚀是根据化学的多相反应机理，金属表面的原子直接与氧、水、酸等分子相互作用。

金属的氧化和还原同时发生，电子从金属直接转移到接受体上，而不是在时间或空间上分开独立进行的共轭电化学反应。

金属和不导电的介质接触发生的反应主要为化学腐蚀。

最重要的化学腐蚀是气体腐蚀，一般是金属的氧化过程（如金属的氧化、氮化和硫化等）；电化学腐蚀是最常见的腐蚀，其比化学腐蚀要严重的多。

在水、土壤、潮湿空气等环境下发生的腐蚀一般为电化学腐蚀。

其作用机理：介质与金属发生的是两个独立的共轭反应。

阳极过程金属失去电子而溶解到介质中，电子通过介质到阴极，而发生还原反应。

由于水工金属结构长期浸没在水中，或处于干湿交替、被高速水流冲刷等环境中，受到各种水（河水、工业污水）、大气、阳光、温度和水生物等的侵蚀，泥沙和其它漂浮物的冲击摩擦也会使金属结构发生严重腐蚀，从而降低结构的承载能力，严重威胁到闸门、启闭机等水工金属结构的安全运行。

如何有效地解决水工金属结构的腐蚀问题是水利水电工程中的重要任务。

正确应用水工金属结构的防腐蚀技术是关系到水工金属结构使用寿命的重要因素。

目前对钢结构的防腐蚀措施主要有：电化学保护和覆盖层保护。

电化学保护主要分为牺牲阳极法和阴极保护法。

水工金属结构防腐蚀质量控制的程序、方法与措施

是影响设计寿命的重要因素．因此制定水工金属结构防腐蚀
质量控制的程序、方法与措施是非常必要的。１．施工资质及人员的控制：为了保证防腐蚀施工质量，质检员和操作工应具备相关专业知识并持证上岗：施工单位应取得《防腐蚀施工单位资格证书》。
３．防腐蚀施工设备、检测仪器的配置：施工设备有管理制度，有维修保养计划．设备配置符合施工要求。主要设备有
湿交替的防腐蚀涂层系统 ④ 处于水下或潮湿状态下的水工
金属结构．应选用具有良好的耐水性和耐蚀性的涂层系统。
材料宜选用锌、锌铝合金：海水环境中金属热喷涂材料宜选用铝、铝合金、锌铝合金、锌。６．防腐蚀工艺控制：为保证金属结构的防腐质量．防腐车间严格按质保体系要求的质量管理和质量保证模式运转．重点放在合理选择防腐蚀方案．制定切实可行的防腐蚀工艺
的附着力和防锈性能，中间漆应具有屏蔽性能且与底、面漆
水
机械、压力钢管、升船机等。主要布置在水利枢纽的施工导流系统、泄洪系统、电站引水系统、电站排沙系统、取水灌溉系统、航运系统等。水工钢结构是用型钢或钢板作为基本构件，根据使用要求．通过焊接或螺栓连接等方法，按照一定规律组成的承载结构．经防腐、验收后开始试运行。其中防腐质量
