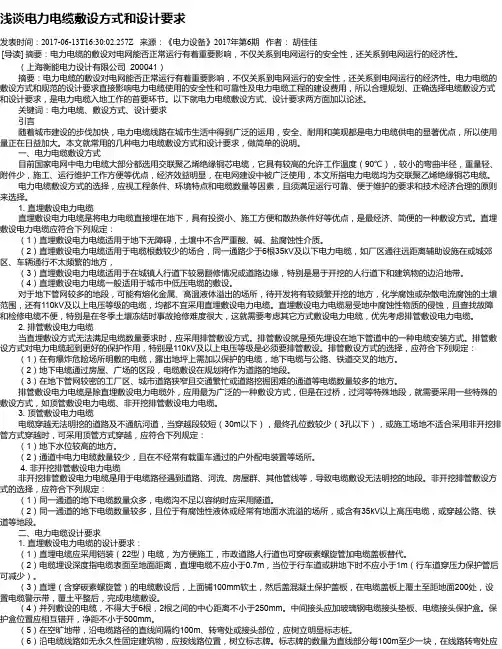

浅谈电力电缆敷设方式和设计要求

浅谈电力电缆敷设方式和设计要求

摘要：电力电缆的敷设对电网能否正常运行有着重要影响，不仅关系到电网运行的安全性，还关系到电网运行的经济性。电力电缆的敷设方式和规范的设计要求直接影响电力电缆使用的安全性和可靠性及电力电缆工程的建设费用，所以合理规划、正确选择电缆敷设方式和设计要求，是电力电缆入地工作的首要环节。以下就电力电缆敷设方式、设计要求两方面加以论述。

关键词：电力电缆、敷设方式、设计要求

引言

随着城市建设的步伐加快，电力电缆线路在城市生活中得到广泛的运用，安全、耐用和美观都是电力电缆供电的显著优点，所以使用量正在日益加大。本文就常用的几种电力电缆敷设方式和设计要求，做简单的说明。

一、电力电缆敷设方式

目前国家电网中电力电缆大部分都选用交联聚乙烯绝缘铜芯电缆，它具有较高的允许工作温度（90℃），较小的弯曲半径，重量轻、附件少，施工、运行维护工作方便等优点，经济效益明显，在电网建设中被广泛使用，本文所指电力电缆均为交联聚乙烯绝缘铜芯电缆。

电力电缆敷设方式的选择，应视工程条件、环境特点和电缆数量等因素，且须满足运行可靠、便于维护的要求和技术经济合理的原则来选择。

1. 直埋敷设电力电缆

直埋敷设电力电缆是将电力电缆直接埋在地下，具有投资小、施工方便和散热条件好等优点，是最经济、简便的一种敷设方式。直埋敷设电力电缆应符合下列规定：

（1）直埋敷设电力电缆适用于地下无障碍，土壤中不含严重酸、碱、盐腐蚀性介质。

（2）直埋敷设电力电缆适用于电缆根数较少的场合，同一通路少于6根

35kV及以下电力电缆，如厂区通往远距离辅助设施在或城郊区、车辆通行不太频繁的地方，

（3）直埋敷设电力电缆适用于在城镇人行道下较易翻修情况或道路边缘，特别是易于开挖的人行道下和建筑物的边沿地带。

（4）直埋敷设电力电缆一般适用于城市中低压电缆的敷设。

对于地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，化学腐蚀或杂散电流腐蚀的土壤范围，还有110kV及以上电压等级的电缆，均都不宜采用直埋敷设电力电缆。直埋敷设电力电缆易受地中腐蚀性物质的侵蚀，且查找故障和检修电缆不便，特别是在冬季土壤冻结时事故抢修难度很大，这就需要考虑其它方式敷设电力电缆，优先考虑排管敷设电力电缆。

2. 排管敷设电力电缆

当直埋敷设方式无法满足电缆数量要求时，应采用排管敷设方式。排管敷设就是预先埋设在地下管道中的一种电缆安装方式。排管敷设方式对电力电缆起到更好的保护作用，特别是110kV及以上电压等级是必须要排管敷设。排管敷设方式的选择，应符合下列规定：

（1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交叉的地方。

（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段。

（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的

通道等电缆数量较多的地方。

排管敷设电力电缆是除直埋敷设电力电缆外，应用最为广泛的一种敷设方式，但是在过桥，过河等特殊地段，就需要采用一些特殊的敷设方式，如顶管敷设电

力电缆、非开挖排管敷设电力电缆。

3. 顶管敷设电力电缆

电缆穿越无法明挖的道路及不通航河道，当穿越段较短（30m以下），最终

孔位数较少（3孔以下），或施工场地不适合采用非开挖排管方式穿越时，可采

用顶管方式穿越，应符合下列规定：

（1）地下水位较高的地方。

（2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等

场所。

4. 非开挖排管敷设电力电缆

非开挖排管敷设电力电缆是用于电缆路径遇到道路、河流、房屋群、其他管

线等，导致电缆敷设无法明挖的地段。非开挖排管敷设方式的选择，应符合下列

规定：

（1）同一通道的地下电缆数量众多，电缆沟不足以容纳时应采用隧道。

（2）同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水流

溢的场所，或含有35kV以上高压电缆，或穿越公路、铁道等地段。

二、电力电缆设计要求

1. 直埋敷设电力电缆的设计要求：

（1）直埋电缆应采用铠装（22型）电缆，为方便施工，市政道路人行道也

可穿碳素螺旋管加电缆盖板替代。

（2）电缆埋设深度指电缆表面至地面距离，直埋电缆不应小于0.7m，当位

于行车道或耕地下时不应小于1m（行车道穿压力保护管后可减少）。

（3）直埋（含穿碳素螺旋管）的电缆敷设后，上面铺100mm软土，然后盖

混凝土保护盖板，在电缆盖板上覆土至距地面200处，设置电缆警示带，覆土平

整后，完成电缆敷设。

（4）并列敷设的电缆，不得大于6根，2根之间的中心距离不小于250mm。中间接头应加玻璃钢电缆接头垫板、电缆接头保护盒。保护盒位置应相互错开，

净距不小于500mm。

（5）在空旷地带，沿电缆路径的直线间隔约100m、转弯处或接头部位，应

树立明显标志桩。

（6）沿电缆线路如无永久性固定建筑物，应按线路位置，树立标志牌。标志

牌的数量为直线部分每100m至少一块，在线路转弯处应放两块。

（7）电缆穿管应满足D>1.5d的要求，式中：

D 管道内径 mm

d 电缆外径 mm

新敷设电缆穿已建管道，无法满足D>1.5d时，可采用以下标准：

一孔管道敷设1根电缆，D>d+30mm。

例：某设计新放一路YJV 35/400电缆，穿已建Φ150排管，是否满足设计要求?

解：查表三得电缆外径d=116mm

D=150>d+30=116+30=146mm，能满足设计要求。

2. 穿管敷设电力电缆的设计要求：

（1）排管孔数量除满足电网规划敷设电缆根数外，还需有适当备用孔供更新

电缆使用，但应一次建成。

（2）排管孔径一般采用内径Φ150、Φ175两种规格。

（3）Φ150/Φ175排管的水平孔距为230/260mm，垂直孔距为240/260mm。

（4）排管采用衬管外包钢筋混凝土型式，排管覆土厚度≥700mmm。

（5）内衬管应选用非磁性并符合环保要求的管材，壁厚≥2.7mm。当内衬管

壁厚≥5mm时，应增加排管的水平、垂直孔距，使混凝土能完全包裹钢筋。

（6）排管设计首先考虑双层的，路面较狭窄时可采用3层（4层）布置。

（7）当排管孔数量不能满足电缆敷设要求时，可通过建双排管解决。

（8）排管尽可能做成直线，如需避让障碍物时可做成圆弧状，但圆弧半径不得小于12m，也可采用分层穿越的方式。

（9）直埋电缆与排管交叉，可在排管上部采用穿管方式通过，在排管下部必

须采用顶管方式通过（不得在排管下面开挖）。

（9）240mm2及以下电缆一般不占用排管通道，可在排管上面或侧面穿管后

与排管平行敷设，在排管断面图上不显示平行敷设的电缆。

3. 顶管敷设电力电缆的设计要求：

（1）顶管一般采用圆柱形钢管以水平直线方式穿越，一次顶管1孔。

（2）钢管长度及壁厚根据穿越道路及河道的要求综合考虑，壁厚一般在

5mm以上，内径在150mm以上。

（3）穿越道路及河道，可采用液压顶进方式，穿越河道可采用牵引顶进方式。

4.非开挖排管电力电缆的设计要求：

（1）设计时应考虑施工钻机停放和管材焊接的放置场地。

（2）十字路口不宜斜向穿越，轨迹设计宜平行或垂直道路。

（3）排管孔数应根据工程需要确定。并根据电网远景规划适当预留，为避免

在同一地点重复穿越，应采用4孔及以上孔数。

（3）35kV及以下导向孔轨迹长度应满足电缆敷设的要求，一般情况下不宜

超过150m。如有特殊需求，必须经过验证，可适当延长。

（4）受管道穿越深度和钻机设备配置等因素制约，管道长度不宜小于30m。

总之，随着经济建设的发展，土地资源的紧张等因素制约，对电网发展也提

出更高的要求，而选择合理电力电缆敷设方式和规范的技术要求，是解决目前电

网发展的重要途径之一。

参考文献

[1]冀维成. 电力电缆敷设方式选择[J]. 中国电力企业管理, 2009(2):-.

[2]李喆. 浅谈电力电缆敷设的几种方式[J]. 黑龙江科技信息, 2012(30):79-79.

[3]曹欣春.电力线路工程技术标准规程应用手册[M].北京：光明日报出版社，2010.
