最新大型综合医院配电设计
大型综合医院建筑供配电系统设计
大型综合医院建筑供配电系统设计摘要：近年来，我国社会发展迅速，随着“健康中国2030规划”的推进，提升医疗系统服务能力，建立智慧高效的医疗卫生服务体系基础设施成为各地区、部门的重要建设目标。
在国家政策的支持下，新建医院项目有所增加，功能完善的现代化综合医院更符合当下需求，成为省、市(县)各地医疗设施的建设目标。
综合医院建筑是最复杂的民用建筑之一，涉及的用电设备种类繁多，用电要求各异，供电可靠性要求高于一般民用建筑，因此，如何保障用电安全显得尤为重要。
关键词：大型综合医院；建筑；供配电；系统设计引言医疗建筑作为建筑工程众多类型中的一种，用电负荷等级及供配电系统都具备一定的复杂性。
根据实际情况而言，医疗建筑用电设备多，且医疗设备作为一种先进的电子设备，在运行的过程中会产生正弦交流电流、脉动直流电流。
这些设备都会导致医疗建筑电力系统电能质量的下降。
而电网电能质量降低，也会影响上述设备的控制，对设备运行不利，对医院的安全生产带来一定的影响。
为确保医疗设备及配电系统能够稳定、安全运行，一方面，在医院供配电系统进行设计的过程中，需要采取合理科学的配电方案，为电网运行制定出完善的保障措施。
另一方面，应采取合适的电能质量治理方法，净化电网参数，提高电网供电的可靠性。
1医院建筑电气设计的重要性和特殊性大型医院建筑不乏维持生命安全的重要仪器，作为治病救人的重要医疗场所，处处关系到患者的生命安危。
医院建筑对供电的持续性、可靠性要求很高。
当变电所或柴油发电机房因极端天气原因造成长期断电时，不但整个医院的医疗救治无法正常进行，其通信网络设备也将受到影响，医院内挂号、就诊、检查、开药、住院以及结账报销等正常流程均无法进行。
河南某三甲医院停电正是因为极端降水的影响，连日强降雨灌入地下室淹没重要供配电用房（变电所、智能化机房）所造成，极大影响了医院的正常运转。
2建筑电气供配电线路设计原则2.1电气供配电高效化运作实现高效运作是电气供配电线路设计的基本原则，设计人员要采用合理的设计技术和规划科学的设计图，并在实际建设过程中选用合理的供配电材料，在保证供配电正常运转的基础上，最大程度降低成本投入，实现经济性原则。

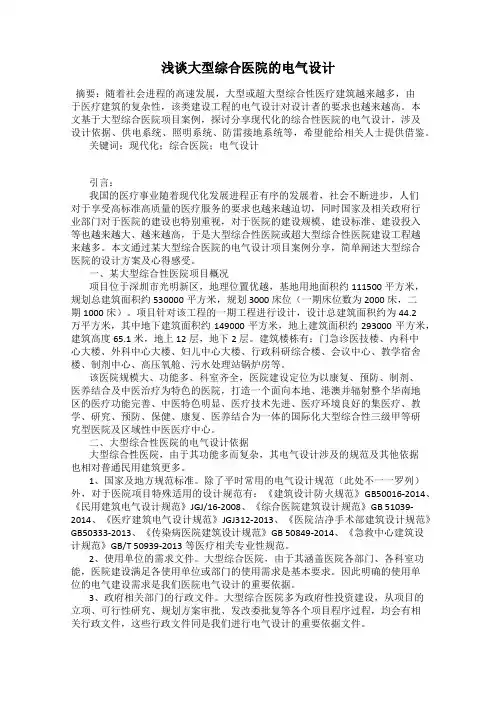

浅谈大型综合医院的电气设计
浅谈大型综合医院的电气设计摘要：随着社会进程的高速发展，大型或超大型综合性医疗建筑越来越多，由于医疗建筑的复杂性，该类建设工程的电气设计对设计者的要求也越来越高。
本文基于大型综合医院项目案例，探讨分享现代化的综合性医院的电气设计，涉及设计依据、供电系统、照明系统、防雷接地系统等，希望能给相关人士提供借鉴。
关键词：现代化；综合医院；电气设计引言：我国的医疗事业随着现代化发展进程正有序的发展着，社会不断进步，人们对于享受高标准高质量的医疗服务的要求也越来越迫切，同时国家及相关政府行业部门对于医院的建设也特别重视，对于医院的建设规模、建设标准、建设投入等也越来越大、越来越高，于是大型综合性医院或超大型综合性医院建设工程越来越多。
本文通过某大型综合医院的电气设计项目案例分享，简单阐述大型综合医院的设计方案及心得感受。
一、某大型综合性医院项目概况项目位于深圳市光明新区，地理位置优越，基地用地面积约111500平方米，规划总建筑面积约530000平方米，规划3000床位（一期床位数为2000床，二期1000床）。
项目针对该工程的一期工程进行设计，设计总建筑面积约为44.2万平方米，其中地下建筑面积约149000平方米，地上建筑面积约293000平方米，建筑高度65.1米，地上12层，地下2层。
建筑楼栋有：门急诊医技楼、内科中心大楼、外科中心大楼、妇儿中心大楼、行政科研综合楼、会议中心、教学宿舍楼、制剂中心、高压氧舱、污水处理站锅炉房等。
该医院规模大、功能多、科室齐全，医院建设定位为以康复、预防、制剂、医养结合及中医治疗为特色的医院，打造一个面向本地、港澳并辐射整个华南地区的医疗功能完善、中医特色明显、医疗技术先进、医疗环境良好的集医疗、教学、研究、预防、保健、康复、医养结合为一体的国际化大型综合性三级甲等研究型医院及区域性中医医疗中心。
二、大型综合性医院的电气设计依据大型综合性医院，由于其功能多而复杂，其电气设计涉及的规范及其他依据也相对普通民用建筑更多。
综合性医院建筑电气设计要点探讨
１５６㊀|R E A LE S T A T EG U I D E综合性医院建筑电气设计要点探讨侯龙飞㊀(聊城市人民医院㊀山东㊀聊城㊀２５２０００)[摘㊀要]㊀医院建筑电气设计已经成为影响医院运行状态的关键因素.为提高医院建筑电气设计水平,保障医院的稳定运行,则需要确定医院建筑电气设计的关键点,并对其进行质量控制.通过本文介绍的方式优化医院建筑电气设计方案,从各个角度出发,可降低医院建筑电气出现不合理设计的概率,为医院电气系统的稳定运行提供保障.[关键词]㊀综合性医院;电气设计[中图分类号]T U ８５㊀㊀㊀[文献标识码]A㊀㊀㊀㊀[文章编号]１００９－４５６３(２０２４)０２－１５６－０３㊀㊀现阶段,医疗机构面临着改善条件㊁提高服务㊁扩大容量的迫切需求,医院工程建设进入了新的发展时期,在服务多元化㊁功能综合化新趋势下,现代医院建筑电气设计越来越复杂,必须不断提高设计水平,充分考虑服务主体的特殊性,积极引入绿色化㊁智能化电气技术,提高医院建筑的运行质量和效率,实现经济效益㊁社会效益的和谐统一.１㊀医院建筑电气负荷情况(１)医院根据规模㊁床位以及技术设施情况的不同,可以将其分为三个等级,分别为一级㊁二级以及三级,每个等级中可再进行细分.根据我国的相关规定,在用电设备负荷等级划分中,针对二级以上医院的重症监护室以及手术室等区域,例如急诊室㊁监护病房以及病理切片分析室等,采用的照明系统以及设备用电为一级负荷.客梯㊁高级病房等照明用电属于二级负荷,其他则属于三级负荷.(２)在对负荷使用情况进行分析的过程中,可将用电情况分为三部分,第一部分为照明和插座负荷使用,占全部负荷使用的３０％;第二部分为空调电力,占全部负荷的５０％;第三部分为医疗设备的负荷使用,占比为２０％.根据相关规定,医院用电指标需要控制在３０~７０W /m ２之间,实际设计用电指标要根据医院实际规模和功能,确定具体数值,其中综合性医院的用电指标往往较高,而专科医院的用电指标相对较小.在计算负荷中,医院根据功能分为门诊㊁医技㊁住院三个部分,其中门诊和医技部分的用电高峰主要为白天,住院部分的用电高峰在夜晚.医院内部的空调等设备,计算负荷的方式与一般电气设备相同,主要利用系数法完成.然而,医院中的大型医疗设备,多数情况下处于短时间连续的运行状态,所以负荷计算不能使用系数计算法,而需要使用二项式法进行负荷计算.(３)医院建筑中的供电电源,要根据医院的电源条件以及负荷等级,确定实际供电方案.例如,一级医院需要采用双电源进行供电,如果其中一个电源在实际运行中出现短路或者检修等情况,则使用另一个电源保证医院建筑内部的正常供电.如果市电无法满足医院建筑的电源需求,则需要增加自备电源,尤其针对重点负荷供电区域,既要满足一级负荷供电的要求,还要具备自备电源.在二级供电负荷中,可以建立两路市电供电,或者只使用一路,但是要保证使用６k v 以上的回路进行供电.２㊀医院建筑电气设计要点及对策研究２ １㊀变配电系统设计(１)变配电室供电设计为了保证医院建筑供电的可靠性,工程采用双重１０k V电源供电.如果其中一路发生故障,另一路不会同时受到损害,主接线采用单母线分段,在正常运行时,两路电源分段运行,当一路电源失电时,由另一路电源承担全部供电负荷,两路电源进线开关与母联开关设电气机械联锁.根据电气设计相关规范,变配电所的位置应该接近负荷中心,而且要靠近电源侧,可以设置在散热㊁通风㊁防潮相对较好的地下部分.工程在综合楼地下一层设３间变电所,在动力中心地下一层设置一间变电所,采用总变电所分变电所的形式,总变电所位于综合楼地下一层,与一间分变电所共同负责门诊病房㊁医技㊁车库等区域的供电,另外两间分变电所主要负责汽车充电桩供电和动力中心供电,在一间总变电所和３间分变电所内分别设置两台２０００k V /A 的带防护罩强迫风冷环氧树脂绝缘干式变压器,变压器总安装容量为１６０００k V /A .(２)应急电源设计项目可在地下２层设计柴油发电机房,选用两台主用功率为１０００k W 的柴油发电机组.如果两路１０k V 市政电源发生停电㊁缺相㊁电压或频率超出允许范围的情况,或者同一变配电所的同一组两台变压器同时出现故障,那么就可以从各变配电室的两个低压进线开关处拾取柴油发电机的延时启动信号,送至柴油发电机房,自动启动柴油发电机组,在１５s 内达到额定转速㊁频率和电压,提供稳定负荷;如果市政供电恢复,柴油发电机组经延时后自动停机.为了防止柴油发电机组和城市电网误并列,需要采取有效的联锁措施.柴油发电机所带的负荷主要包括除非消防潜水泵㊁客梯外的所有一级负荷以及二级负荷中的部分重要医疗诊断㊁内部生产㊁厨房设备.除了保证应急电源的安全性和稳定性,还应该做好环保性设计,如柴油发电机房的进出风道需要做好降噪处理,满足环境噪声要求,不得影响正常生产生活,而且烟道设置也要符合环保部门相关规定.加强柴油发电机组状态检测,每隔半个月空载试机一次,每隔半年带负载试机一次,注意控制试机时间,同时要根据季节变化更换不同标号燃油,并且保持燃油箱内的清洁,如果湿度较大,还应该根据实际情况定期排放燃油箱底部沉淀的R E A LE S T A T EG U I D E |１５７㊀水分.(３)其他方面设计合理选择主要设备,保证变配电系统运行的协调性和稳定性.在继电保护㊁信号及联锁装置设置方面,１０k V 进线隔离车与进线断路器闭锁,高压进线断路器与母联断路器闭锁,１０k V 电源进线开关和出线开关都要做好过电流保护㊁零序保护㊁电流速断保护,１０k V 母联开关需要做好过电流保护和母联自投装置,变压器要设温度保护,１０k V 总变电所设置直流电源屏及中央信号屏.在计量㊁无功补偿及谐波治理方面,１０k V 总变电所要设高压计量,小单体建筑及科室设低压计量,选用多功能监控仪表,实现一表多用的效果,在低压侧设静电电容器自动补偿装置集中补偿,补偿后功率因数要大于０ ９４,荧光灯㊁气体放电灯单灯就地补偿,医疗设备及手术室使用的变压器低压侧设有源滤波装置,根据实测谐波情况,采取针对性的治理措施.２ ２㊀低压配电系统设计低压配电系统设计可以从以下两方面进行分析.(１)医院当前可以采用多种方式进行低压配电,其中包括放射式的独立回路供电系统,该系统主要针对大型设备提供电能.除此之外,还包含树干式供电,主要针对应急照明系统以及电梯厅供电系统等,当前多数医院主要使用二者相互混合的低压配电供电系统.对于一二级负荷,可以使用双电源切换放射式系统,主要应用区域为手术室㊁透析室以及百级净化空调系统中,以上医疗设备较为重要,因此要采取双电源切换的放射式系统.医院中消防类型的设备电源,则使用双电源末端切换式电源.对于医院中较为关键的负荷,为了保证安全,则需要采取双路的方式进行供电,将柴油发电机作为备用电源,同时设计U P S 以及E P S ,提高供电电源的安全性和可靠性.(２)对于医院中不同的科室,要采取不同的设计方式.①中心手术室,由于手术室在功能方面要求较为特殊,供电电源除了需要使用两路专用供电之外,还需要在旁路中设置U P S 和I T 系统,采用单独敷设的方式设计电源干线.针对电路中可能出现的过压或者过流现象,要提前采取预防措施,降低其发生故障的概率,提高设备运行以及系统供电的安全性,保证患者的人身安全.另外,在手术室外部要安装配电柜,为手术过程中设备的稳定运行提供条件,并将手术室的总负荷控制在８~１０k W 之间.②急诊科室,急诊科室中的供电设计,要根据不同医疗设备进行分类,急诊室包含多种不同的科室,例如化验室和观察室等,对供电系统的实际要求也不同,要对其进行分类设计.③检验室,检验室中存在较多的医疗检验设备,一旦设备运行出现不稳定等问题,可能会对最终检验结果产生影响,因此检验室对供电电压稳定性的要求较高.检验室中设备电源要使用具有稳定器的插座,保证设备能够正常运行.④放射科,放射科中的设备主要包括核磁共振设备以及X 光设备等,每个设备都需要设计单独的回路,并且安装电压稳定器,使设备能够达到相应的电容要求.２ ３㊀照明系统电气设计照明系统是医院建筑电气设计中的重要组成部分,需要对其进行科学合理的设计,为医护人员和患者提供良好的休息工作环境,增强医院内部环境的舒适度.在医院公共场所中,照明系统的设计还可以通过预留宽带接入服务器通信端口的方式,对照明系统进行控制,实现智能化和远程控制.同时在照明系统设计中需要注意,根据医院建设成本需求㊁患者舒适度需求,对照明系统进行合理设计.(１)在X 线诊断室中,要在门上方位置安装红色警示灯,让他人准确了解设备的运行状态,同时设置联动设施,避免出现人员误入的情况.(２)P E T ㊁M R 室中,最佳光源为白炽灯,剩余区域可以选择三基色细管荧光灯.(３)在眼科手术室,灯光要具有可调节性,通常为白炽灯.(４)在手术室中,需要安装无影灯,并且将照度保持２００００~１０００００l x 之间,口腔手术室中的无影灯,照度为１００００l x 左右.除了无影灯之外,还要设置一般照明系统,将以上两种类型的照明回路使用不同的供电回路进行控制,避免二者之间相互影响.(５)针对病房照明系统,需要使用一床一灯的设计方式,避免对其他病人产生影响.例如,儿科病房中的照明亮度要控制在１ ０l x 左右.(６)手术室以及呼吸科等场所照明,则要安装紫外线灯,并且不能对患者进行照射,功率密度控制在１ ５~３W /m ２之间,紫外线灯上方需要安装防误触开关,避免出现误触现象.(７)医院公共区域中,例如走廊以及楼梯等,要安装应急照明系统,明确显示疏散指示标识,保证在突发情况下能够及时逃生.２ ４㊀防雷与接地系统设计雷击对建筑的危害不言而喻,医院建筑内部的计算机网络㊁精密医疗设备很容易遭受电磁脉冲破坏,可能会造成严重的生命财产损失.在进行建筑防雷设计时,首先要根据建筑物重要程度和发生雷击的概率等综合因素确定防雷等级,然后采取针对性的防雷设施设计.经过科学计算,工程按照二类防雷建筑物要求设防,在屋面和女儿墙设置避雷带,利用建筑物周围结构柱内主钢筋作为引下线,利用基础底板钢筋做接地体,保证引下线㊁接闪器㊁接地体的可靠连接.为了预防侧击雷,每两层沿着建筑四周设水平均压环,并且将各层外墙金属构件与防雷引下线可靠连接.为了防止雷电感应,建筑物内的主要金属物需要就近接到防直击雷接地装置或电气设备保护接地装置.为了应对雷电波侵害,对于引入㊁引出建筑的电缆,在进出建筑处,将电缆金属铠装层与电气设备的接地保护和建筑防雷接地相连.对于架空和直接埋地的金属管道,在进出建筑处,需要与防雷接地装置相连接.在电源低压母线侧㊁电子系统引入的终端箱处以及电梯㊁排烟机㊁室外风机等部位,都要设置相应级别的电涌保护器.做好接地系统设计,保证接地系统的可靠性能够满足要求.本医院建筑共用统一接地体,当自然接地体的接地电阻不满足要求时,需要设置人工接地体,采用T N－S 形式的接地系统,能够兼具供电㊁保护㊁经济等多个方面,在项目中具有较强的适用性.２ ５㊀安全保护电气设计在医院建筑电气设计中,电气安全是核心也是关键点,１５８㊀|R E A LE S T A T EG U I D E需要对其进行合理设计,有效保障电气安全,实现医院用电安全.例如,医院建筑电气设计中,防雷接地的安全性会直接对设备的运行状态产生影响,根据相关医院建筑电气设计要求规定,医院在安装防雷接地系统中,要使用屋顶接闪装置㊁设备保护接地装置以及电力系统接地等,对医院中的用电安全以及人员人身安全进行有效保护.同时医院中的全部医疗设备都需要采用单独的接地极,在医院内设置地接网和地接极,其中地接网采用水平设计,地接极采用垂直设计,同时保证电阻能够达到相应的规范标准.为室外设备提供的电能系统,需要设置相应等级的浪涌保护器,并且根据雷击次数N＝K∗N g ∗A e 的公式计算年雷击次数,根据计算结果设置最佳的防雷系统.在医院建筑电气安全保护设计中,需要注意以下两方面内容.(１)针对局部电位箱以及辅助电位㊁漏电保护器等进行科学设计,避免出现电击对设备以及人员安全产生威胁.(２)在手术室中设置I T 系统,预防出现手术中断等现象,始终将保障人身安全放在首要位置.在安装I T 系统时,将I T 系统的外壳接地保护线和地面相互连接,一旦出现故障,漏地电流可以通过I T 系统与系统相线构成回路,并且电容中的容抗始终大于I T 系统电阻,这种情况下不会因为过电保护导致电源切断的现象,即便I T 系统存在故障,也能够持续运行,为科室供电.通常情况下,医院I T 系统的设计需要使用专用的单相隔离变压器㊁绝缘监视器以及外接预警显示仪等.由于手术室中的设备数量较多,并且要达到较高的照明要求,通常使用８k V A 进行供电.通常I T 系统中单相隔离变压器的容量在３ １~１０k V A 之间,具体容量要根据当地供电水平以及医院需求进行合理选择.医疗设备越多的区域,对容量的需求量就越大.在重症监护室中,I T 系统负荷总量要根据病床数量之和确定,最多不能超过６张病床,如果病床数量较多,则I T 系统在实际运行中,单项隔离变压器超出限定额度范围之外,并且处于长时间带故障运行的状态,会对整个医院建筑电气系统产生不良影响.由此可以看出,在设计I T 系统时,需要对其变压器总容量进行重点控制,保证其始终处于限定范围之内.３㊀结束语综上所述,医院建筑电气设计是一项复杂的系统工程.随着社会经济的发展,人们的就医需求持续增长,许多医院面临着改扩建问题.在进行电气设计时,既要满足医疗现代化的发展要求,又要提高建筑运行的安全性和稳定性,为患者和医护人员提供健康㊁舒适㊁便捷的内部环境,因此,必须认真研读设计任务书,全面掌握相关资料和标准规范,找准电气设计要点,采取行之有效的应对策略,保证最终的设计效果能够满足建设需求.参考文献[１]㊀王作舟．医院建筑电气设计中节能技术的应用探讨[J ]．绿色环保建材,２０２１,(１０):７３－７４ [２]㊀王永军．医院建筑电气设计节能探讨[J ]．现代建筑电气,２０２１,１２(０７):４１－４５ [３]㊀刘金东．医院建筑电气设计的相关要点探究[J ]．四川建材,２０２１,４７(０５):１９１－１９２ (上接第１５５页)㊀品牌经营方面积累的管理经验,通过规范经营活动㊁提高客户服务质量,逐渐塑造品牌形象.同时,路桥施工企业也可选择打造技术品牌,采取科技创新方式,力争突破关键性技术,获取达到国内㊁国际先进水平的科研成果,利用技术差异优势来提升企业品牌市场价值.２ ６㊀建立保障机制路桥施工企业在投标市场开发战略落地实施期间,难免遇到多种多样的难题挑战,对战略目标实现程度㊁企业经营状况造成一定程度的影响.对此,为消除战略实施期间面临的阻碍,路桥施工企业必须建立保障机制,搭配采取投标可行性研究㊁防范投标风险㊁审查招标文件内容等多项保障措施.第一,投标可行性研究.准确掌握项目基础招标资料,判断项目在经济效益㊁技术操作层面是否具备可行性,如果中标项目无法给企业带来理想经济效益,或是企业没有完全满足项目建设需求,则取消投标计划,更换投标项目.第二,防范投标风险.风险隐患包括工程量风险㊁合同风险㊁报价风险等.项目投标期间,做好风险隐患识别㊁评价工作,制定面向各类型风险的防范方案[５].第三,审查招标文件内容.企业详细阅读招标文件内容,了解承包者责任㊁报价范畴㊁技术建设标准㊁特殊材料与设备价格等关键信息.重点审查招标文件是否存在模糊问题与漏洞,和招标方进行沟通探讨,避免因不理解工程项目招标要求而盲目投标,在工程项目建设期间产生不必要的矛盾.３㊀结语综上所述,为打破经营发展困境,在激烈市场竞争中抢占先机.路桥施工企业必须提高对投标市场开发战略的重视程度,准确了解路桥行业市场发展状况,坚持走明确战略目标㊁产品定价策略㊁市场进入战略㊁建立市场信息系统㊁完善品牌形象㊁建立保障机制的可行路径,科学制定投标市场开发战略方案,为企业健康发展保驾护航.参考文献[１]㊀王垚,王川煌．路桥施工企业投标市场开发战略研究 以海南省路桥施工企业为例[J ]．中国管理信息化,２０２３,２６(０８):１４０－１４２[２]㊀朱敏．路桥施工企业投标市场开发战略分析[J ]．工程建设与设计,２０２０(１６):２２１－２２３ [３]㊀宋扬．E 公司国际工程承包业务的市场开发战略研究[D ]．北京交通大学,２０２１。

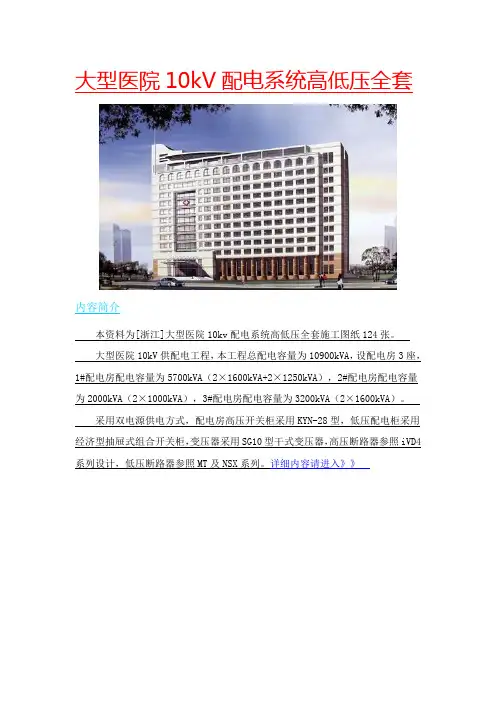

大型医院10kV配电系统高低压全套
配电房 10KV 电气主接线图
进线柜二次回路图
整体布局平面图ຫໍສະໝຸດ 大型医院 10kV 配电系统高低压全套
内容简介
本资料为[浙江]大型医院 10kv 配电系统高低压全套施工图纸 124 张。 大型医院 10kV 供配电工程， 本工程总配电容量为 10900kVA， 设配电房 3 座， 1#配电房配电容量为 5700kVA（2×1600kVA+2×1250kVA），2#配电房配电容量 为 2000kVA（2×1000kVA），3#配电房配电容量为 3200kVA（2×1600kVA）。 采用双电源供电方式，配电房高压开关柜采用 KYN-28 型，低压配电柜采用 经济型抽屉式组合开关柜， 变压器采用 SG10 型干式变压器， 高压断路器参照 iVD4 系列设计，低压断路器参照 MT 及 NSX 系列。详细内容请进入》》
综合医院建筑设计规范电气
医院电气设备工作场所应分为：零类医疗场所：无需与患者身体接触的电气工作场所。
一类医疗场所：需要与患者体表、体内（二类医疗场所所述环境）接触的电气工作装置场所。
二类医疗场所：需要与患者体内（主要指心脏或接近心脏部位）接触以及电源终端危及患者生命的电气工作场所。
医疗用房内禁止采用TN—C接地系统。
应根据医疗场所的分类进行供配电系统设计。
医疗场所配电系统的设计，应便于电源从户电网自动切换到应急电源系统。
需要采用净化电源设备的科室，宜采用单元净化系统，满足工艺及设备条件。
放射科大型医疗设备的电源，应由变电所单独供电。
放射科、核医学科、功能检查科、检验科等部门的医疗设备电源，应分别设置切断电源的隔离变压器。
大型医疗设备的电源系统，应满足设备对电源压降的要求。
安全保护：1类和2类医疗场所的使用SELV和PELV时，设备额定电压不应超过交流25V或者直流60V，并应采取绝缘保护。
1类和2类医疗场所必须设防止间接触电的断路保护，并符合下列要求：2类医疗场所中，维持患者生命，外科手术和其他位于患者周围的电器装置均应采用IT系统。
多个医疗功能房间，至少安装一个医用IT系统，并必须配置绝缘监视器。
隔离变压器需设置过载和高温的监控。
在1类、2类医疗场所内应设置辅助医用等电位连接母排，等电位连线将保护线、外部电导电部分、电磁干扰隔离板等与等电位母排联结。
隔离变压器应尽量靠近医疗场所，并采取措施防止人的无意接触。
2类医疗场所的配电系统应设置过流保护。
隔离变压器的一次侧与二次侧禁止使用过载保护。
二次侧应设置双极断路器。
2类医疗场所内，IT系统的每组插座回路，应独立设置过流保护，宜独立设置过载报警。
1类医疗场所和2类医疗场所内，至少提供两路不同的照明电路。
电气装置与医疗气体释放口的安装距离不得少于0.2m一类和二类医疗场所内，任一导体上的电压下降值高于标准电压10%时，应急电源应自动启动。
医疗场所应急电源的种类：1切换时间≤0.5s的电源：专用安全电源恢复供给时间不得＞0.5s，主要应用在维持手术室照明和重要的医疗设备工作。
大型综合医院配电设计
大型综合医院配电设计首先，设计人员需要了解医院的整体布局以及各个区域的用电需求。
一般来说，大型综合医院拥有多个病房、手术室、检验室、影像室等区域，每个区域的用电负荷都有所不同。
因此，在设计配电系统时，需要根据不同区域的用电负荷对电缆的规格和容量进行合理的确定，以确保各个区域的用电负荷得到满足。
其次，医院内各个区域的用电负荷分布需要得到合理的规划。
一般来说，医院内需要考虑到照明、电力插座、空调、医疗设备等不同用电设备的用电负荷，设计人员需要根据不同设备的用电特点和用电时间来合理分配用电负荷，以确保各个区域的电力供应得到平衡和合理的分配。
同时，在医院的配电系统设计中，安全可靠的供电保障是至关重要的。
医院是一个对电力供应要求非常高的场所，任何供电中断都有可能对医疗工作产生严重影响。
因此，设计配电系统时需要采取各种安全措施，如备用电源、稳压器、过载保护装置等，以确保在发生电力故障时能够及时切换到备用电源，并能够保证正常的医疗工作不受到影响。
另外，在大型综合医院的配电系统设计中，还需要考虑到灾难防范和电力监测等问题。
医院是一个对供电要求非常高的场所，特别是在发生火灾、地震等灾难时，电力供应必须能够得到保证。
因此，在设计配电系统时需要考虑到灾难防范的要求，如设置消防电源、防火墙等。
同时，为了保证电力供应的可靠性，还需要对配电系统进行定期的巡视和维护，以及实时监测电力供应的情况，及时发现并解决潜在的问题。
综上所述，大型综合医院配电设计需要考虑到医院内各个区域的用电需求、电力负荷的分布以及安全可靠的供电保障。
只有在科学合理的设计下，才能够确保医院的电力供应能够满足医疗工作的需要，并能够保证电力供应的安全和可靠。
因此，在大型综合医院配电设计中，需要设计人员具备相关的专业知识和经验，并严格按照国家相关规范、标准进行设计。
最新综合医院电气规范610(完整版)
8 电气8.1 一般规定8.1.1 医院的医疗场所应分为：0类医疗场所：不使用医疗电气设备的接触部件的医疗场所。
1类医疗场所：医疗电气设备的接触部件需要与患者体表、体内（除2类医疗场所所述部位以外）接触的医疗场所。
2类医疗场所：医疗电气设备的接触部件需要与患者体内（主要指心脏或接近心脏部位）接触以及电源中断危及患者生命的医疗场所。
8.1.2 医疗用房所对应医疗场所的分类见表8.1.2。
8.1.3 医疗用房内禁止采用TN-C接地系统。
8.2 电源8.2.1 应根据医疗场所的分类进行供配电系统设计。
8.2.2 医疗场所配电系统的设计，应便于电源从主电网自动切换到应急电源系统。
8.2.3 需要采用净化电源设备的科室，宜采用单元净化系统，满足工艺及设备条件。
8.2.4 放射科大型医疗设备的电源，应由变电所单独供电。
8.2.5 放射科、核医学科、功能检查科、检验科等部门的医疗设备电源，应分别设置切断电源的隔离电器。
8.2.6 大型医疗设备的电源系统，应满足设备对电源压降的要求。
8.3 安全保护8.3.1 1类和2类医疗场所的使用SELV和PELV时，设备额定电压不应超过交流25V或者直流60V，并应采取绝缘保护。
8.3.2 1类和2类医疗场所必须设防止间接触电的断电保护，并符合下列要求：1IT、TN、TT系统，接触电压Ｕ不应超过25V。
2TN系统最大分断时间230V为0.2s，400V为0.05s。
3IT系统中性点不配出，最大分断时间230V为0.2s。
8.3.3 TN系统在2类医疗场所区域内采用额定剩余电流不超过30mＡ的，RCD仅用在以下回路中：1手术台供电回路。
2X射线装置回路。
3额定容量超过５kVA的大型设备的回路。
4非生命支持系统的电气设备回路。
8.3.4 TT系统在1类医疗场所和2类医疗场所采用8.3.3条TN系统的要求，而且必须采用RCD。
8.3.5 2类医疗场所中，维持患者生命，外科手术和其他位于患者周围的电气装置均应采用医用IT系统（不包括8.3.4所列电气装置）。
大型医院变配电系统设计
大型医院变配电系统设计医院是一个大型综合性建筑，电力供应对于医院的正常运营至关重要。
因此，大型医院的配电系统设计必须考虑到可靠性、稳定性和安全性等因素。
首先，大型医院的配电系统需要满足高可靠性要求。
医院是一个需要全天候运作的机构，因此电力供应的可靠性十分重要。
为了实现高可靠性，可以采用多块独立运行的配电柜，并在每块配电柜上设置备用供电装置，如不间断电源（UPS）或发电机组。
这样，一旦一些配电柜发生故障，备用供电装置可以及时接管，保障医院正常运行。
其次，大型医院的配电系统需要保证电力的稳定性。
医院涉及到许多敏感设备和仪器，如手术室、病房监护设备等，对电压的稳定性要求较高。
为了保证电力的稳定供应，可以采用自动电压调节器（AVR）或自动变压器等设备，控制供电的电压波动范围在允许的范围内。
此外，大型医院的配电系统还需要考虑电力安全问题。
医院涉及到众多人员，电器安全的问题必须得到重视。
为了保证电力安全，可以设置接地保护装置和漏电保护装置，及时发现并消除潜在的电气安全隐患。
此外，医院还需要定期进行配电设备的检测和维护，确保其正常运作。
最后，为了满足医院的特殊需求，大型医院的配电系统设计还需要充分考虑灵活性。
医院的用电负荷可能会随着时间和需求的变化而发生变化，因此配电系统设计应具备可拓展性。
可以设置分段供电装置，使得可以根据实际需求进行灵活调整，并且能够方便地扩展和改造配电系统。
综上所述，大型医院的配电系统设计需要考虑可靠性、稳定性、安全性和灵活性等因素。
只有满足这些要求，才能保障医院的正常运营和医疗设备的安全使用。
关于大型综合医院电气设计的探讨
关于大型综合医院电气设计的探讨摘要：随着科学技术不断发展，我国医疗卫生事业获得了迅猛发展，所提供的医疗服务变得更加多样化。
医疗建筑的规模也变得越来越庞大，功能也变得更加复杂,对医院配电系统设计的要求也越来越高，医院的电气设计显得尤为重要。
本文就对某大型综合医院电气设计为例，进行相关探讨。
关键词：医疗建筑；电气设计；分析1工程概况以某大型综合医院为例，该医院为三级甲等医院，设有床位850床。
新建医疗综合楼总建筑面积：13.88万平米。
地上十二层，地下二层，建筑高度49.65m，属于一类高层建筑；主要包含门、急诊、医技、停车、设备机房等建筑功能。
2变配电系统2.1 负荷分级一级负荷中特别重要负荷包括：急诊抢救室、重症监护室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所中涉及患者生命安全的设备及其照明用电、实验室等场所大型生化仪器等。
一级负荷包括：急诊抢救室、重症监护室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所中除特别重要负荷以外的其他用电设备；急诊诊室、急诊观察室及处置室、内镜检查室、影像科等场所的诊疗设备及照明用电；血库；计算机网络系统用电；走道照明；配变电所的照明用电；医用气体供应系统中的真空泵、压缩机等设备及其控制与报警系统；消防控制室设备及照明、消防电梯、防排烟风机、加压送风机、应急照明、消防泵、火灾自动报警及联动控制系统等消防设备；生活水泵、排水泵、排污泵、客梯、安防系统等。
二级负荷包括：影像科诊断用电设备、空气净化机组等；除一、二级负荷以外的其它负荷为三级负荷。
2.2 供电电源对于大型综合医院，负荷等级较高、用电负荷大的特点。
拟从市政供电部门引入双重专用10kV电源，作为正常工作电源，两路10kV专线电源由城市电网引入，两路电源分列运行、互为备用，每路10kV电源均能承担100%一、二级负荷。
变电所内10kV系统采用单母线接线方式，10kV不设母联开关；低压系统母线为单母线分段运行，一台变压器为一段220/380V低压母线供电。
浅析医院建筑中大型用电设备供配电系统方案设计要点
浅析医院建筑中大型用电设备供配电系统方案设计要点摘要：医院作为关系到国计民生的重点行业，一直关注医院的发展，并为其提供安全可靠的供配电产品，随着智慧医院成为新一代医院的建设目标，使得如何提高供配电系统智能化管理水平成为智慧医院新的需求，以全面实现医院的智慧管理。
随着国家对医疗产业的投入以及人民越来越希望得到更多更好的医疗服务，医院建设的规模越来越大，相应的用电设备供电系统的选择也越来越多。
鉴于此，文章结合笔者多年工作经验，对医院建筑中大型用电设备供配电系统方案设计要点提出了一些建议，仅供参考。
关键词：医院建筑；大型用电设备；供配电系统；方案设计要点引言医院配电系统的智能化设计关乎患者的生命与健康安全，为医院安全、高效的运行提供了可靠的技术保障。
在对医院配电系统的管理过程中，注重智能化管理手段的运用，不仅能够为医院电力系统的畅通提供了基础性的保障，同时也能够及时的反馈各种信息，确保医患双方的安全。
1、大型医院供配电常见故障大型医院的供电系统通常都较为复杂，才能满足各种医疗机械设备运转的需求，而且用电时间长、用量大，给管理工作带来了一定的难度，也容易忽略一些细节而形成安全隐患。
电力系统最初的设计理念中可能出现考虑不全面等情况，在一些设备投入使用后凸显出与电力供给不兼容的问题。
医疗设备同时运转需要的电量较大使电力系统的负荷一直处在较高的状态，容易出现变电类故障，影响到诊疗工作的效率。
供电系统一直在运转的情况下，线路开始老化，电器设备也出现不同程度的磨损等便容易引起电力线路故障。
电力设备长期运转使零部件中的润滑油耗尽或充油部件漏油、细小的零件逐渐松动等都成为线路类故障产生的原因。
无论哪种供配电故障都会影响到医院的正常工作，有可能带来重大的医疗失误等不利后果，相关人员一定要摒弃侥幸心理去做好日常维护，及时发现问题并找到其中原因，尽快排除故障使电力恢复运转，保证诊疗服务质量。
2、系统需求分析医院场所可划分为三类，其中如诊室、敷料消毒室、生化仪器室等基本上不存在电气装置与患者身体接触的工作场所为0类；而那些需要与患者体内、体表接触的工作场所，如急诊观察室、处置室等，电气装置等（不包括心脏及接近心脏的部位）为1类；如外科手术及维持患者生命的电气装置需要与患者心脏或与心脏比较接近的部位接触的工作场所为2类；ICU、手术室、抢救室等区域内手术床周围1.5m范围内及2.5m高度范围内为患者区域。
大型综合医院配电设计
大型综合医院配电设计甘肃省建造设计研究院王治义730030：结合大型综合医院工程配电设计实例，阐述相关规范在设计实践中的应用综合医院负荷等级配电系统按照功能、任务不同，我国医院分为一级、二级、三级。
一级医院：是直接向一定人口的社区提供预防、医疗、保健、康复服务的基层医院、卫生院；二级医院：是向多个社区提供综合医疗卫生服务和承担一定教学、科研任务的地区性医院；三级医院：是向几个地区提供高水平专科性医疗卫生服务和执行高等教学、科研任务的区域性以上医院。
各级医院又分为甲、乙、丙三等，三级医院增设特等。
普通综合性医院均设有急诊、门诊、手术、医技、康复、体检、行政办公及服务性用房。
现结合大型综合医院工程的配电设计实例，对相应规范在设计过程中可操作性及应用，进行讲解。
兰州大学附属第二医院属三级甲等医院，该院医疗综合楼建造面积109505 平方米，建造高度68.55 米。
地下三层，地上十六层。
地下三层及地下二层部份平时为汽车停车场，战时为人防。
变配电所、水泵房、楼宇自动化管理控制室、信息中心等设备用房均设在地下二层。
地下一层为柴油发机电房、消控室、放疗科、中心供应、洗衣房等。
一至三层为门诊医技，四层为手术室及ICU，五层为行政办公及设备层，六层为产科及产房，七至十六层为标准护理单元。
设置病房420 间，共1163 床。
诊室52 间，手术室23 间，其中四层设洁净手术室21 间，I 级 (百级手术室) 4 间，II 级(千级手术室) 8 间，III 级(万级手术室) 9 间。
洁净手术室的分级见表1。
等级手术室名称手术切口类别合用手术提示2.1 负荷分级在确定医院供电系统之前，首先根据供电要求进行负荷分级。
IEC 标准中供电等级按照恢复供电时间分为0.5S 内,15S 内,>15S。
而我国内规范将用电负荷根据供电可靠性及中断供电所造成的损失或者影响的程度，分为一级负荷、二级负荷及三级负荷。
本设计依据的主要设计规范有《综合医院建造设计规范》(JGJ49-88)、《医院洁净手术部建造技术规范》(GB50333-2002)、《民用建造电气设计规范》 (JGJ16-2022)等。
大中型医院建筑供配电系统设计
大中型医院建筑供配电系统设计摘要：医院是关系到患者生命安全的公共建筑。
随着各类高端医疗器械产品的出现，使得医疗建筑内部配套电气设备繁多，为满足现代化医疗建筑用电需求，需对医疗建筑供配电设计要点进行解析，做好建筑供配电是保证建筑设施正常运行的关键，直接关系到民用建筑的安全。
现代科技日异月新，医疗卫生事业在一定时候会有长足发展，医院建筑的特殊性决定了其电气设计必须保证供电的可靠性和安全性，作为工程设计人员，需要不断学习国内外最新规范，为患者、医护人员提供一个技术先进、安全可靠的医疗环境。
关键词：医疗设备；特殊性；可靠性；供配电系统1、负荷等级设计负荷等级的划分都是根据中断供电将造成人身安全、经济损失或社会影响的大小来划分的，通常情况下大中型医院负荷等级划分如下:一级负荷中特别重要负荷:急诊抢救室、产房、早产儿室、血液透析室、手术室、术前准备室、术后复苏室、心血管造影检查室等涉及患者生命安全的设备及照明用电；大型生化仪器通风系统。
一级负荷:急诊抢救室、产房、早产儿室、血液透析室、手术室、术前准备室、术后复苏室、心血管造影检查室等场所中除一级负荷中特别重要负荷的其他用电设备；急诊室、影像科、放射治疗科、核医学科等场所的设备及照明用电；血库、高压氧舱、病理科、检验科的诊疗设备及照明用电；计算机网络机房系统用电；消防控制室、消防用电设备以及应急照明。
二级负荷:影像科诊断用电设备、中心消毒供应室、空气净化机组；客梯、生活水泵等用电负荷。
三级负荷:一、二级负荷以外的其他负荷。
2、变电所设计2.1、变压器容量的确定①医院建筑各种医疗设备、给排水、空调和其它动力设备众多，设备容量总和较大，但是根据笔者实际调查建成的大中型医院的实际使用情况看，设备容量计算的需要系数值并不高，例如：大型放射科的检查设备CT、MRI、DR、DSA等，其启动功率较大，实际运行功率很小；诸多手术室全部同时使用的概率也较低；门诊、病房部分虽然就诊和入住率提高，医疗设备和医用线槽的使用率并不是很高；空调设备容量在医院总安装容量占比高达50%左右，但在非采暖季节和制冷季节则完全不使用。
大型综合医院供配电系统设计
大型综合医院供配电系统设计摘要：众所周知，医院供配电系统关系着整个医院的正常运行，一旦出现故障将会对病患的安全造成威胁。
基于此，本文就大型综合医院供配电系统设计进行深入探讨，以期为其他类似医院建筑供配电系统设计提供借鉴。
关键词：负荷等级；供电；配电；不间断电源引言随着社会经济的不断发展和进步，广大人民群众生活水平逐渐提高，健康意识逐步增强，对医疗服务的需求也逐步增加。
为满足广大人民群众日益增长的医疗需求、保证医疗服务质量，许多医院开始进行新建或改扩建工程。
笔者结合大型医院供配电系统建设和运行管理的实际体会，对医院建设项目中的供配电系统设计方案进行探讨。
1大型综合医院供电的基本特性分析（1）可靠性。
供电的可靠性是供电质量的一个重要指标。
正规的大型医院对供电的可靠性有着非常高的要求，如果医院的供电系统出现故障，使电力供应中断，很可能造成严重的后果。
（2）连续性。
正规大型医院的用电负荷都比较大，因为医院可能每一分钟都有重要的手术，这也对供电的连续性提出了很高的要求。
通常情况下，医院都有两个以上的高压电源供电和发电机组，就是为了保证电力供应的连续性。
（3）复杂性。
医院就如同一个复杂的小社会一般，供电系统与医院的医疗服务活动之间存在着这样或者那样的复杂联系，国家对手术室、重症监护室等场所的供电做了特别规定，其目的就是为了确保这些场所供电的连续性，从而更好地为病人进行诊疗服务。
（4）稳定性。
这里稳定性和上文中的可靠性不同，其主要是指医疗设备对电源和电压的稳定性要求。
对于不同的医疗设备，要采用相应的稳压等设备，确保电源和电压的稳定性。
2工程概况该工程为某综合性三级甲等医院，建筑面积为79567m2，其中地下30257m2，地上49310m2。
建筑楼包括地下3层，地上2座塔楼，分别为15层的病房楼和9层的门诊楼。
地下整体连通，地上1～4层连通。
地下3层为汽车库、库房，局部设战时医疗救护站；地下2层为中心供应、冷冻站、水泵房、变配电所及直线加速器、CT模拟定位等放疗机房；地下1层为放疗中心，包括CT、X光室、钼靶、数字胃肠、MRI、职工食堂、厨房。
大型医院门诊楼电气系统设计图
综合医院的电气设计
综合医院的电气设计摘要：做好综合医院建筑电气设计及建设十分必要，本文深入探讨了综合医院针设计的低压配电、照明、接地等的具体要求。
关键词：配电系统；医院等级划分；医院建筑；电气设计；电气照明；接地 1.医院的分类、规模和概况 1.1医院的分类和规模医院建筑的电气设计有别于其他公共建筑，医院建筑内的电气设计应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全，因此医疗场所内的电气设计具有其特殊性。
就我国目前的医院而言，我国的医院根据医院的综合水平将医院分为三级，三级分别为一级医院、二级医院、三级医院。
1.2负荷分级《医院建筑电气设计规范》JGJ 312-2013中要求医疗建筑用电负荷应根据负荷供电可靠性要求及中断供电对生命安全、人身安全、经济损失等所造成的影响程度进行分级，医疗建筑用电负荷分级应根据医院的等级做不同的区分，对于二级和三级医院的急症抢救室、血液病房的净化室、产房、烧伤病房、重症监护室等涉及患者生命安全的设备及其照明用电为一级负荷中特别重要的负荷，对于二级和三级医院中的急诊诊室用电、高压氧仓、血库用电、计算机网络系统用电为一级负荷，综合医院用电负荷等级的划分中的一级负荷和二级负荷还应根据建筑物的消防性质按照国家有关规定分别增加消防负荷：消防水泵、应急照明、消防风机、防火卷帘等消防设备用电。
2.医院低压配电系统从以往医院的发展情况看，医院对于电气设备的使用频率极高，为了保证使用人员和患者的身心健康，需要电气设备具有较高的可靠性和安全性。
因此，根据医院的实际情况做好医院的供电系统的设计十分必要。
根据《民用建筑电气设计规范》JGJ 16-2008规定，一级负荷需要配备两个电源，除了对精确性要求比较强的特殊设备，整个建筑的供电负荷应该定为二级负荷，为了避免在线路出现故障时不至于出现断电的情况，需要使用6kV以上的专用架空线供电。
根据医院等级不同，对于电力系统的需求也不同，医院供电系统主要采取以下形式：特级及三级甲等医院，增设白备柴油发电机作备用电源，并在电气设备末端采用UPS，确保供电的连续性，三级甲等医院主要采用两路10kV电缆专线供电，二级甲等医院采用一路6kV以上的专用架空线供电，重要设备采用UPS供电。
上海某大型综合医院供配电系统设计
现代建窥电气No.4 Vol.12 (Serial No.136) 2021-供配电-上海某大型综合医院供配电系统设计戴乾帆(筑博设计股份有限公司 上海分公司，上海 200070)摘要：结合上海某大型综合医院项目，从负荷等级、供电电源、高低压配电系统、应急电源系统等方面介绍了医疗建筑供配电系统设计，提出电气设计人员要根 据实际项目情况合理设计，使医院供配电设计更安全、可靠、经济。
戴乾帆(1987_),男，工程师，从事建筑电 气工作。
关键词：医疗建筑；电气设计；供配电系统；应急电源系统中图分类号：TU 852 文献标志码：B 文章编号：1674-8417(2021)04-0032-04DOI ： 10.16618/j. cnki. 1674-8417.2021.04.0080 引 言医院是与日常生活有着密切联系的配套建 筑。
一些大型城市，因庞大的人口基数往往需要建设一些大型综合医院，以满足人们的日常生活需求。
医疗建筑供配电系统设计因其具有一定特殊性、复杂性，电气设计人员要引起重视。
本文结合上海某大型综合医院项目,介绍了医疗建筑供配电系统设计。
1工程概况上海某大型综合医院分一、二期建设，建筑总面积约为123 019 m 2,本次设计范围为一期 建筑内容，总面积为99 799 m 2,地上建筑面积为66 540 m 2，地下建筑面积为33 259 m 2 & 一期建筑地上12层，其中裙房5层，塔楼7层，建筑总高 度为68.6 m ，—类高层建筑，主要功能为门急诊、 医技、手术、检验、科研及住院病房等;地下2层,-1F 层咼为6.8 m ，- 2F 层咼为4.8 m ，主要功能为地下停车库、设备用房、职工餐厅、营养厨 房、库房及人防等;医院床位数600个，医院等级为三级。
2负荷等级的确定医疗、医技、净化设备等用电负荷等级主要依据JGJ 312 —2013《医疗建筑电气设计规范》'1(相关要求来确定，其余客梯、安防、水泵等设备用电负荷则主要依据GB 53148—2019《民用建筑电气设计标准》'2(中一类高层建筑相关要求来确定。
大型医院变配电系统设计
大型医院变配电系统设计魏方兴江西省建筑设计研究总院1.负荷分级及计算2.变电所及备用电源设置3.变压器配置指标比较4.配电中的绿建做法及其他医院特点面积大，功能复杂，停电影响面大 大型医疗设备多需保障的负荷多运行时间长A.门急诊大楼37830㎡五层B.医技楼38313㎡五层C.住院部88397㎡二十三层D.妇幼保健中心9456㎡四层E.科研教育楼行政后勤楼25756㎡十二层工程概况本工程为江西省妇幼保健院红谷滩医院一期建设项目。
项目占地119333.93平方米（179亩），建设规模26万平方米，2000个床位的三甲医院。
A.门急诊大楼总建筑面积约为37830㎡，共五层；B.医技楼总建筑面积约为38313㎡，共五层；C.住院部总建筑面积约为88397㎡，为南北两栋二十三层楼建筑，设计床位2000床；D.妇幼保健中心总建筑面积9456㎡，共四层；E.科研教育楼行政后勤楼总建筑面积约为25756㎡，北楼为行政后勤楼，层数十层，建筑面积11707㎡，南楼为科研教育楼，建筑面积为14049㎡，层数十二层；F.地下室一层，建筑面积为59928㎡；目录1负荷分级及计算医疗建筑负荷分级应按照《医疗建筑电气设计规范》JGJ312-2013表4.2.1医疗建筑名称用电负荷名称负荷等级三级、二级医院急诊抢救室、血液病房的净化室、产房、烧伤病房、重症监护室、早产儿室、血液透析室、手术室、术前准备室、术后恢复室、麻醉室、心血管造影检查室等场所中涉及患者生命安全的设备及其照明用电；大型生化仪器、重症呼吸道感染区的通风系统一级负荷中特别重要的负荷急诊抢救室、血液病房的净化室、产房、烧伤病房、重症监护室、早产儿室、血液透析室、手术室、术前准备室、术后恢复室、麻醉室、心血管造影检查室等场所中的除一级负荷中特别重要负荷的其他用电设备；下列场所的诊疗设备及照明用电：急诊诊室、急诊观察室及处置室、婴儿室、内镜检查室、影像科、放射科、放射治疗室、核医学室等；高压氧仓、血库、培养箱、恒温箱；病理科的取材室、制片室、镜检室的用电设备；计算机网络系统用电；门诊部、医技部及住院部30%的走道照明；配电室照明用电一级医疗建筑负荷分级应按照《医疗建筑电气设计规范》JGJ312-2013表4.2.1医疗建筑名称用电负荷名称负荷等级三级、二级医院电子显微镜、影像科诊断用电设备；肢体伤残康复病房照明用电；中心（消毒）供应室、空气净化机组；贵重药品冷库、太平柜；客梯、生活水泵、采暖锅炉及换热站等用电负荷二级一级医院急诊室三级、二级、一级医院一、二级负荷以外的其他负荷三级消防负荷分级应按照建筑设计防火规范10.1.1~10.1.3。
大型综合医院供配电系统设计
大型综合医院供配电系统设计【摘要】改革开放以来，我国的经济得到了迅速的发展，人们生活水平得到了极大的改善，生活质量有了很大的提高。
医疗卫生条件在国民经济强大的支持下，逐渐得到完善，医疗水平不断得到提升，在我国的医疗卫生体系中，大型综合医院占据着重要的地位，对整个医疗卫生条件的提高有着巨大的影响作用。
在大型综合医院的正常运行中，良好的供配电系统设计是关键，直接影响到整个医院各个环节的工作和服务，因此，做好大型综合医院的供配电系统设计，是医院正常运转的基础性工作，也是医院提高工作和服务质量的必然要求，有助于我国医疗卫生事业的健康快速发展。
笔者将结合多年的电气设计经验，对我国大型综合医院供配电系统设计做出分析。
【关键词】大型综合医院，供配电，系统设计一.前言近些年来，我国的科学技术水平有了长足的进步，经济得到繁荣，经济实力的支撑，和各种核心技术的突破，为我国医疗卫生事业的迅速发展提供了强有力的经济动力和技术支撑，人们生活质量得到改善的同时，也对我国的医疗卫生条件和服务水平有了更多的关注和重视。
这些年来，虽然我国的医疗卫生条件有了很大的发展和进步，但是，从总体而言，我国医疗建筑设施的老化情况严重，比如供配电系统陈旧，不完善，安全隐患多等，同时，医疗建筑设施的老龄化要远远落后于我国医疗设备和医疗技术的突破，随着医疗设施的专业化和特性要求，对整个医院的设施系统都有了更高的要求，大型综合型医院的供配电系统是整个医院正常运转的基础环节，做好供配电系统的设计，不仅仅有助于提高医疗服务水平，提保证医疗质量，同时，有助于节约各种能耗，有助于维护系统的安全。
二.大型综合医院供配电系统设计分析1.供配电形式设计和选择（一）重要手术室、重症监护等涉及患者生命安全的设备及照明用电是一级负荷特别重要负荷，采用两路电源再加应急电源供电，并且严禁其他负荷接入应急供电系统。
（二）急诊部、监护室、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、病例切片分析、磁共振、介入治疗用CT及X光机扫描室、血库、治疗室及配血室的电力照明用电，培养箱、恒温冰箱，走道照明用电，百级洁净度手术室空调系统用电、重症呼吸感染区的通风系统用电，是一级负荷，采用两路电源供电（一路电源发生故障，另一路电源自动切换保障供电连续）。
大型医院变配电系统设计
大型医院变配电系统设计大型医院是一个复杂而庞大的系统，包括大量的设备、设施以及人员。
在这个系统中，配电系统的设计尤为重要，因为它直接关系到全院的电力供应和安全。
一个大型医院的配电系统设计应该综合考虑以下几个方面：1.系统的可靠性：医院是一个24小时运营的机构，必须提供可靠的电力供应来支持各种医疗设备、手术室、照明和其他电气设备的正常运行。
因此，配电系统必须设计成具有备份电源和冗余组件，以确保在一些意外情况下仍然能够提供电力供应。
2.安全性和可靠性：医院是一个特殊的环境，绝对不能容忍意外事故的发生。
配电系统的设计必须遵循严格的安全标准，并采取措施来防止电气火灾、触电等事故的发生。
此外，必须安装监测系统来及时发现和解决任何潜在的问题。
3.灵活性：医院的需求会不断变化，因此配电系统必须具备一定的灵活性，能够根据需要进行调整和扩展。
例如，当医院增加一些新的设备或建筑物时，配电系统应该能够轻松地进行改造，以适应新的需求。
4.能源效率：医院是一个大电力消耗者，因此配电系统的设计应该注重能源效率。
这可以通过采用高效的电气设备、智能能源管理系统、光伏等可再生能源来实现。
在开始设计大型医院的配电系统之前，需要进行详细的需求分析和风险评估。
这将有助于确定系统的容量需求、备份电源需求以及其他特殊要求。
然后，可以根据这些信息来设计系统的电线路布置、设备选型、保护措施等。
在电线路布置方面，应该采用合理的布线方式，确保各个部门和设备的电力供应安全可靠。
应该避免电线路过于拥挤和错综复杂，以免引起线路短路或电压损失等问题。
在设备选型方面，应该选择符合医疗设备的要求和国家标准的设备。
医疗设备通常对电力供应的稳定性和纹波有较高的要求，因此应该选择具有高质量的稳压器、滤波器和UPS等设备。
在保护措施方面，应该安装合适的过载保护设备、漏电保护设备以及火灾报警系统等，以确保系统的安全性和可靠性。
总之，大型医院的配电系统设计是一个综合性的工程，需要综合考虑可靠性、安全性、灵活性和能源效率等方面的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
