❖ 站用电进线ATS的工作模式和照明、风机等重要负荷配电 回路具备远程控制，站用电系统运行实现全参数监控。
❖ 共享直流操作电源的蓄电池组，取消传统UPS和通信电源 的蓄电池组和充电单元，采用电力专用UPS和DC/DC直接 由直流母线变换取得交流不间断电源和通信电源。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
目录
一、交直流控制电源系统类型与现状。 二、电力运营对交直流控制电源的要求。 三、交直流控制电源一体化的系统方案。 四、许继电源交直流控制电源产品核心部件。
XJ POWER
控制保护专业
控制保护专业
自动化专业
远动通信专业
站用交流电源 A供应商
直流操作电源 B供应商
交流不间断电源 C供应商
通信电源 D供应商
XJ POWER
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
电力运营对交直流控制电源的要求
的控制，获得完美正弦波输出电压。 ❖ 交流输入与输出均采用工频变压器隔离，保证交流侧任何
扰动的不会影响直流操作电源，具有最高的可靠性。 ❖ 逆变器输出电流峰值系数达 4 : 1，适用于各类负载，保证
在负载短路时，逆变器不因过载而停机。 ❖ 维护旁路回路具备防误操作闭锁措施，保证误操作开关时
不出现交流供电间断或损坏电源模块。
XJ POWER
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
变电站室外设备培训
变电站室外设备培训1. 引言变电站是电力系统中一项重要的设施，它负责将高压电力转换为低压电力，供给给用户使用。
为了确保变电站的正常运行，培训变电站操作人员是十分关键的。
本文将介绍变电站室外设备培训的内容和重要性。
2. 变电站室外设备概述变电站室外设备包括变压器、隔离开关、断路器、避雷器等组成的设备，它们位于变电站的室外区域。
这些设备的作用是保障电力系统的安全可靠运行。
3. 培训内容3.1 变电站室外设备的基本原理在培训开始之前，操作人员需要了解变电站室外设备的基本原理。
这包括各种设备的工作原理、功能，以及它们在电力系统中的作用。
只有充分了解设备的原理，操作人员才能更好地进行操作和维护。
3.2 安全操作规程安全操作是培训的重要内容之一。
操作人员需要学习并熟悉变电站室外设备的安全操作规程，包括如何正确穿戴个人防护装备、如何进行设备的安全开关操作等。
安全操作规程的掌握对减少事故的发生至关重要。
3.3 设备检修与维护变电站室外设备需要定期检修和维护，以确保设备的性能和可靠性。
在培训中，操作人员将学习如何进行设备的检修和维护工作，包括设备的清洁、紧固件的检查、电气连接的检查等内容。
3.4 故障排除与处理当设备出现故障时，操作人员需要迅速定位并解决故障，以尽快恢复电力供应。
在培训中，操作人员将学习如何进行故障排查和处理，包括使用测试仪器进行故障定位、更换故障部件等。
3.5 灾害应对在自然灾害等突发事件中，变电站室外设备可能会受到影响，对电力系统的正常运行造成威胁。
在培训中，操作人员将学习如何应对各种突发事件，保障电力系统的稳定运行，以及如何组织人员进行抢修工作。
4. 培训的重要性4.1 提高设备运行效率通过对操作人员进行培训，他们能够更好地理解设备的工作原理和维护方法，从而提高设备的运行效率。
熟练的操作人员能够快速定位故障和进行维修，减少停电时间，提高用户的用电质量。
4.2 减少事故发生率安全操作是培训的重要内容之一，培训能够使操作人员深入了解设备的安全操作规程，并能够严格按照规程执行。
变电站用交流系统
02
一是站用变压器停电；
03
二是档位调整方法；
04
三是直流电阻试验。
干式站用变压器一般是装设在10kV（35kV）高压室内，有的容量小的直接装设在高压室的馈线间隔内。
分为自然冷却和安装冷却风机加强冷却两种。
干式站用变压器
一是站用变停电；
二是档位调节方法。
01
站用电400V馈线断路器的选择
02
01
220kV变电站400V交流电源屏
400V进线电源屏 分段（馈线）屏 馈线屏
02
站用电400V进线断路器的选择
01
站用电400V馈线断路器的选择
02
（3）110kV及以下变电站400V交流电源屏
一般情况下只采用一块交流电源屏，包括站用电400V进线电源、馈线等。
单台主变压器的变电站，一台站用变压器的电源取自本站主变低压侧母线，另外一台站用变压器的电源取自变电站周边由其它变电站供电的配网10kV（或35kV）线路。
二、变电站用交流 系统的组成
01
变电站用交流系统主要组成：
站用变压器 400V交流电源屏 馈线及用电元件等
02
站用变压器
油浸式变压器 干式变压器 接地变压器
01
油浸式站用变压器为三相一体式，一般为自然油循环冷却。 容量较大的装设在专用的站用变压器室内；容量较小的直接装设在高压室的馈线间隔内。
02
油浸式站用变压器一般分为有载调压和无载调压两种。
油浸式站用变压器
有载调压站用变压器的档位调整一般由运行人员进行。
01
02
无载调压站用变压器的档位调节由变电检修人员或运行人员进行。
运营计划简约通用模板
变电站交直流系统ppt课件
运用大数据、人工智能等技术，实现变电站交直流系统的智能化运 维和管理。
未来发展趋势与挑战
发展趋势 更高程度的数字化和智能化。
更高效的能量转换和传输技术。
未来发展趋势与挑战
• 更完善的系统安全和稳定性保障措施。
未来发展趋势与挑战
01
面临挑战
02
03
04
技术标准和规范的统一和完善。
设备兼容性和互操作性问题。
监控系统的功能及组成
实时监测变电站交直流系统的运行状态，包括电压、电流、温度等参数。
保护设备的配置及作用
配置过流保护、过压保护、欠压保护等设备，确保系统安全运行。
监控与保护设备的运行与维护
介绍设备的日常巡视、定期维护、故障处理等操作。
04
CATALOGUE
变电站交直流系统运行与维护
系统运行方式及调度管理
巡视检查
定期对变电站交直流系统进行巡 视检查，包括设备外观、运行状
态、信号指示等方面的检查。
定期维护
按照维护计划对变电站交直流系统 进行定期维护，包括设备清洁、紧 固、调试、更换易损件等。
预防性试验
定期开展预防性试验，对系统绝缘、 接地、保护等功能进行检测和评估， 确保系统安全可靠运行。
故障诊断与处理流程
运行方式
变电站交直流系统通常采 用分段母线、双电源供电 等方式，确保系统稳定性 和可靠性。
调度管理
系统调度应遵循“统一调 度、分级管理”的原则， 实现对变电站交直流系统 的实时监控和调度。
自动化控制
采用先进的自动化控制技 术，实现对变电站交直流 系统的自动调节和控制， 提高系统运行效率。
设备巡视检查与定期维护
数字化通信技术
直流系统及UPS培训课件
培训课件•直流系统概述•UPS技术原理及分类•直流电源设备选型与配置•UPS设备选型与配置目•直流系统及UPS运行维护管理•案例分析与实践操作演示录直流系统概述01CATALOGUE直流系统定义与作用定义直流系统是指将交流电源通过整流器转换为直流电源，以供各种直流负载使用的电源系统。
作用为各种直流负载提供稳定、可靠的直流电源，保证负载的正常运行。
直流系统组成及工作原理组成直流系统主要由交流配电单元、充电模块、监控模块、降压单元、直流馈电单元、蓄电池组等组成。
工作原理交流配电单元将交流电源分配给各个充电模块，充电模块将交流电转换为直流电，同时监控模块对蓄电池组进行监测和控制，确保蓄电池组的正常运行。
降压单元将充电模块输出的高压直流电转换为负载所需的低压直流电，直流馈电单元将低压直流电分配给各个负载。
直流系统应用领域为通信设备提供稳定、可靠的直流电源，保证通信网络的正常运行。
为发电厂、变电站等提供控制、保护、信号等直流电源。
为自动化设备、机器人等提供动力电源。
为地铁、轻轨等轨道交通提供牵引电源和辅助电源。
通信领域电力领域工业领域交通领域02CATALOGUEUPS技术原理及分类整流技术储能技术逆变技术控制技术UPS 技术原理01020304将交流电转换为直流电，为逆变器提供稳定的直流电源。
采用蓄电池等储能元件，在市电异常时提供后备电源。
将直流电转换为交流电，输出稳定的正弦波电压。
实现UPS 的开关机、输入输出电压电流调节、故障保护等功能。
在线式UPS 后备式UPS 在线互动式UPS 模块化UPSUPS分类及特点持续为负载提供纯净的正弦波电源，实现零中断时间切换。
结合在线式和后备式优点，实现较快的切换速度和较高的效率。
市电正常时直接供电，市电异常时切换到蓄电池供电，存在切换时间。
易于扩展和维护，提高系统可用性和可维护性。
直流系统为UPS提供稳定的直流电源，保证UPS逆变器正常工作。
UPS的输出可接入直流系统，为直流负载提供不间断电源。
变电站站用交直流电源设备管理细则

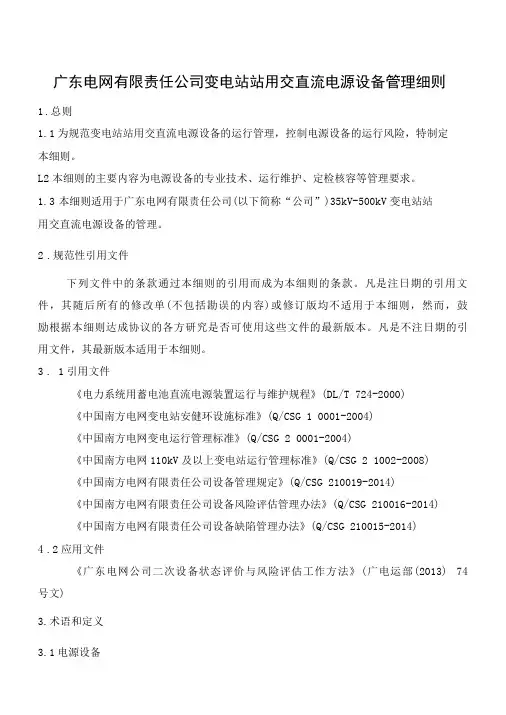

广东电网有限责任公司变电站站用交直流电源设备管理细则1.总则1.1为规范变电站站用交直流电源设备的运行管理，控制电源设备的运行风险，特制定本细则。
L2本细则的主要内容为电源设备的专业技术、运行维护、定检核容等管理要求。
1.3本细则适用于广东电网有限责任公司(以下简称“公司”)35kV-500kV变电站站用交直流电源设备的管理。
2.规范性引用文件下列文件中的条款通过本细则的引用而成为本细则的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本细则，然而，鼓励根据本细则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本细则。
3. 1引用文件《电力系统用蓄电池直流电源装置运行与维护规程》(DL/T 724-2000)《中国南方电网变电站安健环设施标准》(Q/CSG 1 0001-2004)《中国南方电网变电运行管理标准》(Q/CSG 2 0001-2004)《中国南方电网110kV及以上变电站运行管理标准》(Q/CSG 2 1002-2008)《中国南方电网有限责任公司设备管理规定》(Q/CSG 210019-2014)《中国南方电网有限责任公司设备风险评估管理办法》(Q/CSG 210016-2014)《中国南方电网有限责任公司设备缺陷管理办法》(Q/CSG 210015-2014)4.2应用文件《广东电网公司二次设备状态评价与风险评估工作方法》(广电运部(2013) 74 号文)3.术语和定义3.1电源设备本细则中的“电源设备”是指变电站直流电源、交流电源、交流不间断电源的相关设备，不包括变电站通信专用直流电源设备。
3.2运行管理单位负责电源设备运行管理的单位，包括地市供电局、县（区）级供电局。
3.3运行维护部门负责电源设备运行及维护的部门，包括地市供电局和县（区）级供电局的变电部门。
3.4工程项目管理部门负责基建、技改和修理工程项目的部门，包括地市供电局和县（区）级供电局的基建部、生产设备管理部和系统运行部（调控中心）。
变电站站用交流电源系统技术规范..
4.7 设备安装地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质。
5站用电接线
5.1站用变压器电源
5.1.1 110kV 及220kV 变电站宜从主变压器低压侧分别引接两台容量相同、可互为备用、分列运行的站用工作变压器。每台工作变压器按全站计算负荷选择。当变电站只有一台主变压器或只有一条母线时，其中一台站用变压器的电源宜从站外引接。
交流电气装置的过电压保护和绝缘配合
DL/T 621-2011
交流电气装置接地设计规范
JB/T 10088-2004
6kV～500kV 级电力变压器声级
DL/T 329-2010
基于DL/T860的变电站低压电源设备通信接口
CECS 49：93
低压成套开关设备验收规程
Q/CSG 1 0011-2005
5.4.4 采用环形网络供电干线的两回交流输入电源应分别接到380V 两段工作母线上，正常时为开环运行。
5.4.5 非冗余配置的单电源设备，包括照明、暖通、检修、加热、生活水泵等，分别接到380V 两段工作母线上。
5.4.6 对于直流充电机、变电站交流不间断电源系统、消防水泵电机电源及主变冷却器交流电源等重要回路，应分别采用馈线开关专用供电方式。
5.2站用电接线方式
5.2.1 站用电低压系统应采用三相四线制，系统的中性点连接至站用变压器中性点，就地单点直接接地。系统额定电压380/220V。
5.2.2 站用电母线采用按工作变压器划分的单母线。相邻两段工作母线间可配置分段或联络断路器，宜同时供电分列运行，并装设自动投入装置。
5.2.3 当任一台工作变压器退出时，专用备用变压器应能自动切换至失电的工作母线段继续供电。
站用电系统原理ATS自动转换开关培训
220kVXX变电站站用电系统培训一、站用电系统供电方式我站站用电系统分为两套，保护小室一和主控室各一套，保护小室一站用电系统电源为35kV3号站用变及35kV4号站用变供电，其中35kV3号站用变0.4kV侧进线为常用电源，35kV4号站用变0.4kV侧进线为备用电源；主控室站用电系统电源为35kV1号站用变及35kV2号站用变供电，其中35kV1号站用变0.4kV侧进线为常用电源，35kV2号站用变0.4kV侧进线为备用电源。
正常运行情况下，380V/220V馈电线路为常用电源（即35kV1号站用变、35kV3号站用变）供电。
二、站用电系统原理图主控室站电用正常运行时：400V Ⅰ段交流进线屏4011、4022开关合位，QS1 双电源自动转换开关在“常合”位置，380VⅠ段母线由35kV1号站用变供电。
400V Ⅱ段交流进线屏4012、4021开关合位，QS2 双电源自动转换开关在“常合”位置，380VⅡ段母线由35kV1号站用变供电。
保护小室一站用电正常运行时：400V Ⅰ段交流进线屏4031、4042开关合位，QS3自动转换开关在“N 闭合”位置，380VⅠ段母线由35kV3号站用变供电。
400V Ⅱ段交流进线屏4032、4041开关合位，QS3自动转换开关在“N 闭合”位置，380VⅡ段母线由35kV3号站用变供电。
三、ATS自动转换开关原理主控室站用电系统采用青岛施耐德成套设备有限公司生产的型号为DSMQ1-800/4P 800A 双电源ATS自动转换开关，主要由两台具有高分断能力的SMD1系统断路器及ATS控制器等组成。
具有过载保护、短路保护、断相保护、过欠压保护等功能，可实现双回路供电系统的电源自动转换。
1、三种工作方式（1）自动-自复：两路电源正常，常用电源供电，当常用电源故障，自动转换到备用电源供电，当常用电源恢复正常，返回常用电源供电。
（2）自动-不自复：两路电源正常，常用电源供电，当常用电源故障，自动转换到备用电源供电，当常用电源恢复正常，不返回常用电源供电。
UPS电源标准培训
Network Optimization Expert Team
瞬变响应恢复时间
测试方法与动态电压瞬变范围试验方法一致
标准 DL/T-1074-2019 南网送样检测标准
南网技术规范
要求
瞬变响应恢复时间不应超过10ms
各工况下输出电压的动态电压瞬变响应 恢复时间应不大于20ms
南网送样检测标准计算方法：
Network Optimization Expert Team
频率
DL/T-1074-2019
1、断开UPS的旁路输入，在额定直流输入条件下 2、加额定阻性负载 3、测量输出频率
南网送样检测标准
1、断开UPS的旁路输入（在逆变状态下） 2、加额定的线性负载 3、输入电源频率范围45Hz~60Hz（除50Hz输入外） 4、在功率分析仪上读取UPS设备出口处的输出电压频率
直流供电
1、直流输入电压波动范围为额定电压的85%~115% （110V：93.5~126.5V、220V：187~253V） 2、非线性负载为整流性负载，波峰系数为3：1，有功功率为额定有功功率的70%，调 节负载为额定的0%、10%、40%、50%、60%、70%、80%、90%、100% 3、记录被测装置的输出电压及输出电压波形失真度
Network Optimization Expert Team
非线性下负载UPS输出特性
交流供电
1、交流输入电压波动范围为额定电压的85%~115% （单相：187~253V、三相：323~437V） 2、非线性负载为整流性负载，波峰系数为3：1，有功功率为额定有功功率的70%，调 节负载为额定的0%、10%、40%、50%、60%、70%、80%、90%、100% 3、记录被测装置的输出电压及输出电压波形失真度
变电站年度培训计划方案
变电站年度培训计划方案
一、培训目标
本培训计划旨在加强变电站员工的岗位技能，提升业务水平和综合素质，增强团队协作能力，提高安全意识和应急处理能力。
二、培训内容
1. 变电设备运行维护知识培训
2. 安全生产和应急处理培训
3. 电力行业相关法律法规及政策培训
4. 团队合作与沟通技巧培训
5. 新技术新知识专题讲座
三、培训方式
1. 线下集中培训
2. 线上网络学习
四、培训时间
整个年度内根据员工的工作安排，合理安排培训时间，确保培训效果。
五、培训评估
每次培训结束后进行培训效果评估，收集员工意见和建议，不断改进和完善培训计划。
六、培训考核
培训结束后进行知识考核和技能实操考核，考核不合格者需进行补充培训。
七、培训资源
结合内外部专家资源，邀请行业权威专家和企业内部资深技术人员进行培训内容授课。
变电站的站用电PPT课件
只有一回电源进线时，如果采用交流控制电源，宜在 电源进线断路器外侧装设一台站用变压器；如果采用 直流控制电源，并且主变压器为自冷式时，可在主变 压器最低电压级母线上装设一台站用变压器。
第三节 变电站的站用电 一、对站用电源的要求
第三节 变电站的站用电 三、站用电接线及供电方式
《发电厂变电站电气设备》 第十一章 自用电接线
（1）采用380／220V中性点直接接地的三相四线制， 动力与照明合用一个电源。
（2）站用电母线采用按工作变压器划分的分段单母 线，相邻两段工作母线间可配置分段或联络断路器， 各段同时供电、分裂运行，工作母线段间不装设自 动投入装置。
（3）对330～500kV变电站，当任一台工作变压器 退出时，专用备用变压器应能自动切换至失电的工 作母线段继续供电。
（4）站用电负荷由站用配电屏供电，对重要负荷采 用分别接在两段母线上的双回路供电方式。
第三节 变电站的站用电 三、站用电接线及供电方式
《发电厂变电站电气设备》 第十一章 自用电接线
1）各区域分别设置环形供电网络，并在环网中间设置刀开关 以开环运行。
2）各区域分别设置专用配电箱，向各间隔负荷辐射供电，配 电箱的电源进线一路运行，一路备用。
第三节 变电站的站用电 三、站用电接线及供电方式
《发电厂变电站电气设备》 第十一章 自用电接线
（7）330～500kV变电站的控制楼、通信楼，可根据负 荷需要，分别设置采用单母线接线、双回电源进线的专 用配电屏，向楼内负荷供电。
（5）强油风（水）冷主变压器的冷却装置、有载调压 装置及带电滤油装置，按下列方式共同设置可互为备 用双回路电源进线，并只在冷却装置控制箱内自动相 互切换。
南方电网220kV变电站交流不间断电源系统(UPS)技术规范书(专用部分)
220kV变电站交流不间断电源系统（UPS）标准技术规范书（专用部分）标书编号0101103052201412中国南方电网有限责任公司2017年8月目录一、工程概述 (1)1.1 工程概况 (1)1.2 使用条件 (1)二、设备详细技术要求 (1)2.1 供货需求及供货范围 (1)2.2 标准技术特性参数表 (2)2.3 投标人资料提交时间及培训要求 (4)2.4 主要元器件来源 (5)2.5备品备件、专用工具和仪器仪表供货表 (6)三、投标方技术偏差 (6)3.1 投标方技术偏差 (6)3.2 投标方需说明的其他问题 (7)四、设计图纸传递表 (7)4.1 图纸资料提交单位 (7)4.2 一次、二次及土建接口要求（适用于扩建工程） (7)4.3 设备图纸及资料 (7)五、其他 (8)5.1 LCC数据文件 (8)一、工程概述1.1 工程概况本技术规范书采购的设备适用的工程概况如下：表1.1 工程概况一览表（项目单位填写）序号名称项目单位填写1 工程名称2 工程建设单位3 工程地址4 是否为扩建工程（是/否）5 运输条件1.2 使用条件本技术规范书采购的设备适用的外部条件如下：表1.2 设备外部条件一览表（项目单位填写）序号参数类型单位正常使用条件特殊使用条件项目需求值或表述投标人保证值备注（须说明本工程适用的是正常使用条件或是特殊使用条件）1 环境温度1.1 最高日温度℃1.2 最低日温度℃1.3 最大日温差℃1.4 年平均温度℃2 大气压力kPa3 相对湿度3.1 最大日相对湿度% 3.2 最大月平均相对湿度%4 耐受地震能力（地震烈度8度/9度）度5 设备运输条件二、设备详细技术要求2.1 供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
表2.1 供货范围及设备技术规格一览表（投标方填写）序号名称单位项目要求型式、规格项目要求数量投标方保证型式、规格投标方保证数量2.2 标准技术特性参数表投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以“响应”两字代替，不允许改动项目单位要求值。
220kV变电站线路保护、主变保护、母线保护日常操作维护培训
主变保护异常信号及处理
•装置闭锁 •装置告警 •保护跳闸 •过负荷 •切换继电器同时动作 •切换回路电源消失（交流电压失压） •控制回路断线（三侧） •电源断线 •压力低禁止合闸、分闸 •事故总 •与非电量相关，如：本体轻、重瓦斯，有载重瓦斯，油压突变，油面油温高，绕组温高， 压力释放，风冷信号等
220kV变电站线路保护、主变保 护、母线保护日常操作维护培训
一、线路保护
线路保护装置配置
•主一保护、主二保护 •操作箱 •电压切换箱
•保护装置
•操作箱
线路保护压板
功能压板： • 投主保护（差动保护、双通道） • 投远方跳闸开入功能压板 • 投距离保护 • 投零序保护 • 投过流保护 • 投检修 • 重合闸操作把手（单重、三重、综重、停用）
出口压板： •跳A、跳B、跳C •重合闸 •开关三相不一致跳闸出口压板 •启动失灵（保护动作、永跳） •主一保护动作闭锁主二保护重合闸
线路异常信号及处理
•装置闭锁 •装置告警 •保护跳闸、重合闸 •通道一告警、通道二告警 •切换继电器同时动作 •切换回路电源消失（交流电压失压） •控制回路断线 •电源断线 •压力低禁止合闸、分闸 •事故总 •短路器位置不一致（保护装置） •非全相动作（机构）
出口压板： •跳主变三侧 •跳110kV母联、10kV分段 •启动失灵、解除复压闭锁
主变非电量保护压板
功能压板： • 冷控失电延时起动跳闸功能压板 • 母线失灵保护联跳#1主变三侧起动跳闸功能压板 • 本体重瓦斯起动跳闸功能压板 • 有载重瓦斯起动跳闸功能压板 • 油压突变起动跳闸功能压板 • 油面油温高起动跳闸功能压板 • 绕组温高起动跳闸功能压板
变电站培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
导师带徒培训记录
