屋面工程细部做法参照(运用实操)
优质屋面工程细部做法
优质屋面工程细部做法第一篇：优质屋面工程细部做法优质屋面工程细部做法优质屋面工程细部做法一、优质屋面工程细部作法质量要求1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。
保温层的排汽作法及排汽口构造应符合88J5图集的要求。
面层的材料质量及配合比必须符合设计要求。
2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。
防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。
屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。
3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。
屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。
4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。
铺撒彩砂应均匀，粘结牢固。
铺设人造草坪应均匀平整、防风吹落。
铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。
5．其他饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。
二、屋面面层精品效果的控制要点1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。
应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。
当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。
2．控制屋面面层的装饰质量。
屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。
装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。
3．控制屋面平面面层与竖向结构之间过渡的装饰作法。
屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。
鲁班奖屋面工程细部做法(图片丰富
2023/5/24
22
22.女儿墙压顶面砖排砖合理，立 杆设置不锈钢圆台美观实用
2023/5/24
23
23.女儿墙压顶增加 线脚
2023/5/24
24
24.女儿墙檐口下端应做出鹰
嘴和滴水线
2023/5/24
25
25.不锈钢压条，精致耐用
2023/5/24
26
26.异型屋面泛水采用 与屋面砖同色的小规 格面砖，排砖整齐， 弧度一致
2023/5/24
27
27.泛水高度符合设计要求顺直 流畅
2023/5/24
28
28.屋面平整，分格缝清 晰通顺，排水天沟弧度自 然，排水流畅
2023/5/24
29
29.屋面转角及变形部位用 塑料线槽分格断开
2023/5/24
3030Βιβλιοθήκη 屋面泛水圆弧流畅均匀美 观2023/5/24
31
31.弧行泛水施工 精细
76
2023/5/24
76.面砖饰面的屋面构架
77
77.构架施工精良，角线 到位
2023/5/24
78
78.梁底上凹20mm, 有效防止雨水在梁 底积垢
2023/5/24
79
79.屋面雨水口采用平 箅子
2023/5/24
80
80.排气孔距屋面高 度小于25cm ，不符 合规范要求
2023/5/24
81
81.上人屋面通气 管高度不足2m ,不 符合规范要求
2023/5/24
82
82.上人屋面通气管不 牢固、不垂直
2023/5/24
83
2023/5/24
83.水落口设置位 置不当

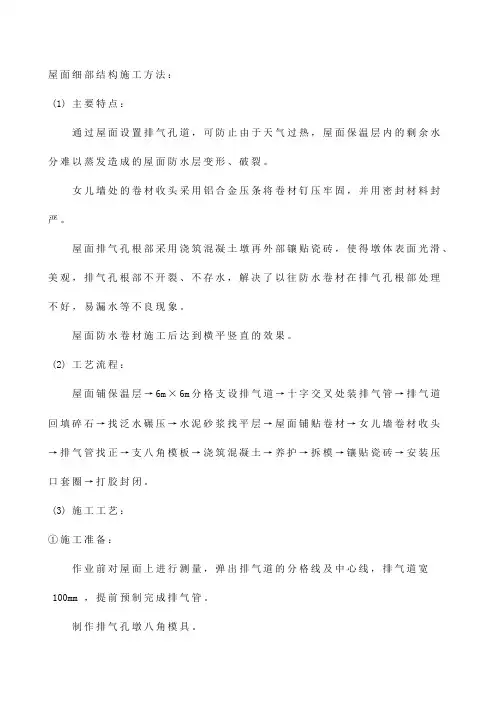

屋面细部结构施工方法
屋面细部结构施工方法：(1)主要特点：通过屋面设置排气孔道，可防止由于天气过热，屋面保温层内的剩余水分难以蒸发造成的屋面防水层变形、破裂。
女儿墙处的卷材收头采用铝合金压条将卷材钉压牢固，并用密封材料封严。
屋面排气孔根部采用浇筑混凝土墩再外部镶贴瓷砖，使得墩体表面光滑、美观，排气孔根部不开裂、不存水，解决了以往防水卷材在排气孔根部处理不好，易漏水等不良现象。
屋面防水卷材施工后达到横平竖直的效果。
(2)工艺流程：屋面铺保温层→6m×6m分格支设排气道→十字交叉处装排气管→排气道回填碎石→找泛水碾压→水泥砂浆找平层→屋面铺贴卷材→女儿墙卷材收头→排气管找正→支八角模板→浇筑混凝土→养护→拆模→镶贴瓷砖→安装压口套圈→打胶封闭。
(3)施工工艺：①施工准备：作业前对屋面上进行测量，弹出排气道的分格线及中心线，排气道宽100mm，提前预制完成排气管。
制作排气孔墩八角模具。
使用的工具、机械、附属材料准备齐全。
②安装排气孔管：屋面分格面积不大于36m2,按6m×6m分格设置排气孔，排气道回填碎石后，埋设排气孔管，在排气孔管根部根据埋设深度打八个φ10的出气孔眼，每面保证2个，安装后挂线找正，根部夯实固定。
③屋面基层：基层与突出屋面结构（女儿墙等）的交接处和基层的转角处、找平层均应做成圆弧形。
找平层的施工首先应严格控制水泥砂浆的配合比，其次要随找平、随压实、随抹光，找平层未达到一定强度时，严禁上人踩踏，并且找平层上不应有杂物以保证防水层的施工质量。
④女儿墙处的防水构造：当卷材收头时应在女儿墙压顶下墙角处埋设防腐木砖，采用铝合金压条将卷材钉压牢固，并用密封胶封严。
⑤屋面排气孔墩的防水构造：配置模具：用15mm厚木板制作成八角模具，模具高20mm，直径不小于500mm，将八角模具放到排气孔管根部摆正，并应保证每次模具摆放的方位一致。
浇筑细石混凝土，混凝土内加设钢筋网片，拆模后镶贴瓷砖，排气孔墩贴砖采用平面、立面双贴，立面高度40mm，面砖从排气孔管根部至外边缘留设20mm坡度，排气孔管根部与面砖交接处加设压口套圈，将接口盖上，然后打胶封闭。
知名施工企业总结的屋面细部做法及控制要点
知名施工企业总结的屋面细部做法及控制要点一、檐口1. 无组织排水檐口800mm范围内的卷材应采用满粘法，卷材收头应采用金属压条钉压固定，并应密封材料缝严。
檐口下端应做鹰嘴和滴水槽，（见下图1）图1 无组织排水檐口卷材防水收头2. 无组织排水檐口的涂膜防水层收头，应用防水涂料多遍涂刷封严。
檐口下端应做鹰嘴和滴水线，（见下图1）图1 无组织排水檐口涂膜防水层收头3. 硬泡聚氨酯自由排水檐口部位厚度逐渐减薄，收头部位硬泡厚度不宜小于20mm，并用金属压条和钢钉压固定，压条和钢钉部位用聚氨酯密封材料封严，下端应做鹰嘴和滴水线，（见下图1）图1 硬泡聚氨酯屋面檐口二、檐沟和天沟1. 卷材或涂膜防水屋面檐沟和天沟的防水构造，（如下图1），应符合下列规定1）天沟、檐沟的防水层下应增设附加层，附加层伸入屋面的宽度不应小于250mm； 2）檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严；涂膜收头应用防水涂料多遍涂刷涂严；3）檐沟外檐板顶部及外侧面均应抹聚合物水泥砂浆，以防开裂，其下端应做成鹰嘴或滴水槽；4）檐沟外侧高于屋面结构板时，应设置溢水口2 种植屋面一般采用无组织排水或有组织排水将种植灌溉水、雨、雪水排入天沟、檐沟内，（见下图1、2）。
金属耐穿刺防水材料采用焊接法施工。
图1 种植屋面无组织排水图2种植屋面有组织排水檐沟3 硬泡聚氨酯屋面天沟、檐沟保温防水构造（见下图1）。
硬泡聚氨酯跑题在屋面和天沟、檐沟部位应连续喷涂，连成一体。
外侧顶部应用耐碱玻纤网格布包裹，上表面应用聚合物水泥砂浆找坡。
图1 喷涂硬质聚氨酯屋面天沟、檐沟三、女儿墙和山墙1. 女儿墙的防水构造应符合下列的规定：1）女儿墙压顶可采用现浇混凝土或预制混凝凝土，也可采用金属制品。
压顶应向内排水，坡度不应小于5%，压顶内侧下端应做滴水处理；2）女儿情泛水处的防水层下应增设附加层；附加层在平面和立面上的宽度不应小于250mm；3）低女儿墙泛水处的防水层可直接铺贴或涂刷至压顶下。
鲁班奖屋面工程细部做法(图片丰富
天沟、檐沟应增设附加层，采用合成高分子防水卷材时， 宜空铺，空铺的宽度不应小于200mm。
泛水收头处理
泛水收头处应使用金属压条固定，并使用密封材料封严。
金属屋面细部做法
金属板材连接构造
金属板材应采用咬合、铆钉或自攻螺钉等连接方式，连接处应设 置防水垫圈和密封材料。
金属天沟、檐沟防水构造
坡屋面图片展示
STEP 02
STEP 01
瓦片铺设与固定
坡屋面构造层次
展示坡屋面的构造层次， 包括防水层、保温层、瓦 片等。
STEP 03
檐口与屋脊处理
展示坡屋面檐口和屋脊的 处理方式，包括防水和装 饰效果。
展示瓦片的铺设和固定方 式，以及不同种类瓦片的 铺设效果。
金属屋面图片展示
01
02
03
金属板材种类
随着消费者需求的多样化，定 制化服务将在建筑领域得到更 多的关注和发展，包括在屋面 工程的设计、施工等方面提供 个性化、定制化的服务。
随着全球化的加速推进，国际 化合作将在建筑领域得到更多 的关注和发展，包括在屋面工 程的设计、施工等方面加强与 国际先进理念和技术的交流与 合作。
THANKS
感谢您的观看
智能化和自动化程度将不断提高
随着科技的进步和智能化技术的发展，未来屋面工程的智能化和自动化程度将不断提高。例如，通过物联网技术实现 远程监控和管理，提高运行效率和管理水平。
绿色环保将成为核心竞争力
随着环保意识的提高和政策的推动，绿色环保将成为屋面工程企业的核心竞争力。未来，企业将更加注 重采用环保材料和设备，降低能耗和排放，推动行业的可持续发展。
鲁班奖意义
代表了中国建筑业最高荣誉，获 奖项目代表着国内建筑行业最高 水平和最新发展方向。
屋面工程细部做法(3D示意图)
屋面工程精细化做法总体构造及要求说明：1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。
3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。
泛水高度距成型屋面不小于250mm。
4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。
5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。
6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。
7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。
防水及保温层说明：1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。
2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。
3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。
找平层、保温层说明：1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。
2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。
3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。
4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。
细部构造说明：1、屋顶风帽砼翻边与主体结构同时浇筑，高出屋面建筑做法顶面至少250mm。
2、雨水篦子安放处面层标高应比屋面面层低20mm，并确保篦子周围嵌填严密。
3、屋面面层分格缝或伸缩缝嵌入油膏或密封膏前应在缝内均匀涂刷冷底子油。
4、屋面、露台雨水斗和未封闭的阳台地漏需有防堵塞或防覆盖构造措施。
精选屋面细部做法63张图（带说明）
精选屋面细部做法63张图（带说明）精品工程的屋面工程须是亮点所在，注重对防水层的细部质量、防水效果、屋面整体版排策划、屋面砖的铺设、天沟、避雷带、四根（管根、女儿墙根、变形缝根、上人口根），五口（排气口、出气口、排水口、檐口、上人口）等的精细处理。
广场砖面层样板屋面展开剩余94%混凝土面层屋面样板混凝土面层屋面工程实例广场砖面层屋面1、屋面坡向二次深化设计某工程设计图纸屋面排水示意图深化设计后的屋面排水示意图按设计原图施工（相对屋面广场砖铺贴观感、平整度较差）经过对设计图二次深化设计（相对较好）2、广场砖勾缝分格缝做法广场砖勾缝构架铝壳板对缝施工构架铝壳板对缝施工3、滴水线构架滴水线悬挑结构滴水线4、面砖排版构架面砖排版构架根部细部处理女儿墙及伸缩缝样板女儿墙面砖饰面注意事项：暗埋式排气孔(一般设在女儿墙和塔楼墙体上或伸入屋面风帽内。
)暗埋式排气孔面砖女儿墙女儿墙贴砖进行图案设计，分格缝与屋面广场分格缝对缝施工。
水泥砂浆面层女儿墙粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差。
５、屋面避雷带做法屋面避雷带做法６、伸缩缝伸缩缝做法样板７、泛水构造做法面砖弧形做法风帽与塔楼泛水一体做法地砖直角(周边采用大面砖或石材处理解决排版不是整砖问题)混凝土弧形加厚，防止根部易破损、开裂、空鼓问题弧形混凝土泛水样板8、天沟做法屋面天沟样板不锈钢型材与石材组合天沟箅子屋面天沟采用石材箅子水落口，篦子应采用立体式，且应可拆卸清理，不应采用平面式篦子。
穿墙水舌9、风帽面砖风帽10、排气管排气管要求设置在屋面分格缝中间，做到居中安装。
排气管样板11、通气管做法通气管采用塑料树绿化美观通气管采用不锈钢管制作通气管标识、管根收口、防雷接地根部石材整体做法通气管标识、管根收口、防雷接地12、水簸箕水簸箕，美观大方，易于安放，但注意做泛水时要预留接水簸箕位置。
13、栈桥跨管道或变形缝处，设计人性化小桥，既方便检修，又起到美观和成品保护的效果，在放置小桥处应提前留设防雷接地点。
屋面工程细部做法(2)
1、天沟、檐沟屋面工程细部做法(1)天沟、檐沟增铺附加层。
采用n型高聚物改性沥青防水卷材或高分子防水卷材时，设置防水涂膜防水层；(2)天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于200mm( 500mm律聊席水背制封料ft■层100""7 L附io 尾有佯增«材科《附加»(3)天沟、檐沟卷材收头应固定密圭寸。
(4 )无组织排水檐口800mn范围内的卷材应采用满粘法，卷材收头应固定密封，檐口下端应做滴水处理;无组织排水檐口的涂膜防水层收头,应用防水涂料多遍涂刷或用密封材料封严，檐口下端应做滴水处理。
«***!科保as(2)泛水处的涂膜防水层，宜直接涂刷至女儿墙的压顶下，收头顶应做防水处理。
(3)泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇筑 细石混凝土保护，也可采用涂刷浅色涂2、泛水封形式。
儿墙压顶下，用金属压条、水泥钉固定并用密封 材料封闭严密，最大钉距不应大于 900mm 压顶 应做防水处理；卷材收头也可压入砖墙凹槽内固定密封，凹槽距屋面找平层高度不应小金属压条钉压，并用密封材料封固。
(1)铺贴泛水处的卷材应采用满粘法，泛水 收头应根据泛水高度和泛水墙体材料确定其密a 、当墙体为砖墙时，卷材收头可直接铺至女于250mm 凹槽上部的墙体应做防水处理;b 墙体为混凝土时，卷材收头应采用印SKA 水泾水餐钉一/SA压诵M 話畀r 囚址PH 加展/—朋加桂处应用防水涂料多遍涂刷封严；压有!ifirtitatf**約附加碼律W 防水星料或粘贴铝箔保护。
3、变形缝1）变形缝泛水处的防水层下应增设附加层，附加层在平面和立面的宽度不应小于250mm 防水层应铺贴或涂刷至泛水墙的顶部;2）宜优先采用现浇钢筋混凝土盖板的做4、水落口 1）水落口宜采用金属或塑料制口;2）水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸;法，其混凝土强度等级不应低于 C30,也可 采用金属盖板；缝内应填充泡沫材料，上部 填放衬垫材料，并用卷材封盖。
细部做法说明(屋面)
屋面细部做法说明1、屋面排气孔：在纵横向排气槽交接处设置排气孔，排气孔采用φ50mm得塑料管，插入到结构板面上，在塑料管底部纵横方向与找坡层接触面上打4个直径为20mm得通气孔，使排气槽内得排气管插入到排气孔里，同时也能起到固定排气孔得作用，做找平层时在管周围抹成八字角，铺设防水卷材，塑料排气管上端用密封油膏与金属箍做防水收头处理，同时做φ52mm塑料管保护面罩，端部下弯，其中保温层在结构板上得，要求在接触面上打若干小孔，以利于水汽有效排出。
具体尺寸如下：A、保温层处小孔直径φ5mm，中距10mm，要求小孔数量不能太少；B、排气孔出气口高度距屋面完成面为300mm（不算管上端保护罩）；C、防水附加层每边为250mm；2、屋面排气槽设置，每隔4、5m左右纵横设置排汽槽，宽度为30mm，内设直径为20mm得塑料管，沿管身周围打若干小孔，孔径φ5mm，间距2m，每一断面至少打10个小孔，用网格布包裹好，以防水泥或珍珠岩堵住小孔，塑料管纵横连通插入到排气管内。
3、屋面分格缝应与排气槽位置上下冲齐，保持间距统一，分格缝缝宽20mm，女儿墙上得分格缝缝宽30mm。
4、屋面泛水上口防水卷材收头固定：屋面女儿墙500mm高处，均做60mm 厚得内檐板带，防水层向上卷至板带下檐，用防水压条将卷材钉压住，在用密封油膏嵌填封严，用水泥砂浆抹成鹰嘴状，起到保护作用。
防水附加层每边不小于250mm，并在女儿墙与屋面转角处抹成八字角，刷结合剂做防水附加层。
5、过水洞300*500：过水洞底标高应与此处屋面完成面标高一致，过水洞应预留钢管，内径≥75mm，管长为墙宽+100mm。
要求过水洞四周防水卷材用防水压条钉住，用密封材料填塞，外抹水泥砂浆保护。
6、落水口：落水口周围500mm范围内坡度为5%，加铺两层防水附加层，宽度500mm，在落水口周围防水层上用密封材料填塞。
7、雨水口：墙面雨水口部位应抹成圆弧状，楼面雨水口周围200mm内防水层应略低于其她部位，加铺两层防水附加层，宽度500mm，防水层应压在雨水口侧壁内，搭接不小于100mm，雨水口底部标高应与屋面完成面平齐，防水层施工完后用密封材料填塞，再抹水泥砂浆保护。
屋面工程细部做法
屋面工程细部做法一、水落口的设置屋面水落口要设置在最凹处，地漏采用竖向半球形地漏。
水落口周围直径500mm范围内坡度不小于5%（施工时严格控制水落口的标高），并用密封材料涂封，其厚度不应小于2mm。
水落口杯与基层接触处设置宽20mm、深20mm凹槽，嵌填密封材料，防水层贴入水落口杯内不应小于50mm。
三道防水附加层竖向水落口示意图二、水平出入口防水要求三、卷材防水屋面的泛水构造卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理，混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严，确保泛水面与屋面成活面高度为260mm。
同时禁止将管道等在泛水高度以下从室内穿出屋面（上层小屋面的雨水管、水箱间的溢流管等）。
女儿墙或砖墙泛水檐下防水收口四、变形缝防水及盖板构造变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部，变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖，变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。
5-沥青麻丝；6-水泥砂浆层；7-混凝土盖板四、屋面分隔缝的设置1、女儿墙内侧面墙面抹灰长度超过4m时，要做分隔缝，分隔缝留置间距与保护层分隔缝间距相同。
2、防水保护层分隔缝的设置。
当采用水泥砂浆做保护层间距为2m×2m，缝宽20mm,缝内嵌入沥青砂；当保护层采用地砖等块材镶贴时，分格缝间距一般为6m×6m。
3、卷材保护层与女儿墙、屋面建筑墙体交界处必须设置分隔缝，分隔缝可以防止裂缝产生并起分色作用。
分隔缝打胶前，先贴分色纸，均匀打胶后，再将分色纸拆除，防止交叉污染。
4、保护层与设备基础、柱子及其他平面变化、应力集中处设置分隔缝：如图所示：五、出屋面管道根部防水椎体做法:1、管道根部直径500mm范围内，找平层应抹出高度不小于30mm 的圆锥台；2、管道周围与找平层或细石混凝土防水层之间，应预留20mm ×20mm的凹槽，并用密封材料嵌填严密；3、管道根部四周应增设附加层，宽度和高度均不应小于300mm；4、管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
5个超实用的屋面细部做法
5个超实用的屋面细部做法屋面尤其是上人屋面，如人的发型，对外占了很大比例的印象分！何况屋面承担着遮风挡雨的功能呢？所以今天小编为大家准备了几个美观实用的屋面细部作法，用得上的，一起来看一下吧！一屋面雨水管安装（1）雨水管卡应设置牢固、距离均匀一致、距墙面20mm。
明排水口距地面不大于200mm。
在排水口弯头拐弯处设一道管卡，卡子间距不大于2m,最下面一道设置双卡子。
（2）雨水管卡与墙面连接处应打胶封闭。
（3）高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕。
二屋面排气孔做法（1）对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
（2）排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
（3）根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
（4）在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36㎡的范围内设置1个出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
三屋面面层做法（1）面层砖镶贴时应双向留缝，缝宽10mm，采用1：1水泥砂浆勾缝。
当屋顶面积较大时，要求不大于6m×6m设置变形缝，留置20mm宽缝，用柔性防水材料填缝。
（2）面层排砖应考虑整体效果美观，应尽量采用整砖排布，若出现非整砖，其宽度不宜小于整砖宽度的2/3或变色做装饰带。
四屋面落水口做法（1）侧入式雨水斗仅用于建筑物女儿墙外排水，主体施工时先预留洞口。
（2）主体施工时可以先预埋两根直径6mm的钢筋头，作为钢质篦子（或铸铁篦子）的安装挂钩。
（3）落水口外沿做一200mm宽防水附加层，内侧做一圈120mm宽防水附加层。
（4）雨水斗安装完毕后，其与女儿墙之间空隙用1：3防水砂浆填实。
（5）安装篦子前，先将防水卷材粘牢，再将篦子压入，必须对口严密。
（6）钢制水斗及连接管采用3mm厚Q235-A钢板焊制。
