屋面及防水工程细部做法
建筑工程细部做法
建筑工程细部做法
在建筑工程中,细部做法是非常重要的步骤。
以下将介绍几种常见的细部做法,以确保建筑的安全性和结构稳定性。
1. 基础处理:在开始施工之前,需要对基础进行处理。
首先,清除基础上的杂物和污垢,并确保基础平整。
然后,涂刷底漆以提高基础的粘结性能。
最后,根据设计要求,进行基础的防水处理。
2. 结构连接:在建筑结构中,不同构件之间需要进行连接以增强整体的稳定性。
常见的结构连接方式包括焊接、螺栓连接和粘结连接。
在进行连接时,应确保连接部位的刚度和强度满足设计要求。
3. 墙体施工:墙体是建筑的承重构件,其施工需要注意细节。
在砌筑墙体时,应保证墙砖的强度和粘结性能。
墙体的垂直度和水平度要符合规范要求,以确保墙体的稳定性和外观质量。
4. 屋面防水:建筑的屋面是重要的防水部位。
在屋面施工中,首先需要进行防水层的铺设。
防水层可以采用防水卷材或涂料进行施工。
在施工过程中,应确保防水层的完整性,防止水分渗透。
5. 窗户和门的安装:窗户和门是建筑中的重要部分,其安装需要注意细节。
在安装过程中,应确保窗户和门的密封性和开闭灵活性。
安装时要注意水平和垂直度,以确保其稳定性和美观性。
以上是建筑工程中常见的细部做法。
在实际施工过程中,还应根据具体项目的要求,采取相应的措施,确保建筑的质量和安全。
工程细部构造做法

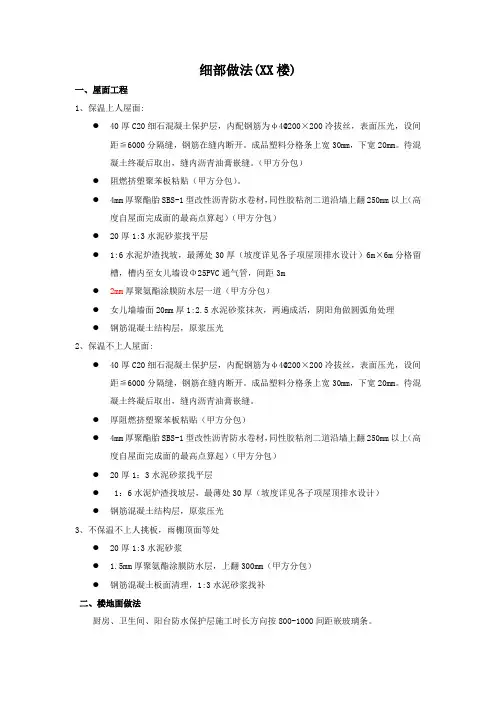

细部做法(XX楼)一、屋面工程1、保温上人屋面:●40厚C20细石混凝土保护层,内配钢筋为φ4@200×200冷拔丝,表面压光,设间距≦6000分隔缝,钢筋在缝内断开。
成品塑料分格条上宽30mm,下宽20mm。
待混凝土终凝后取出,缝内沥青油膏嵌缝。
(甲方分包)●阻燃挤塑聚苯板粘贴(甲方分包)。
●4mm厚聚酯胎SBS-1型改性沥青防水卷材,同性胶粘剂二道沿墙上翻250mm以上(高度自屋面完成面的最高点算起)(甲方分包)●20厚1:3水泥砂浆找平层●1:6水泥炉渣找坡,最薄处30厚(坡度详见各子项屋顶排水设计)6m×6m分格留槽,槽内至女儿墙设Φ25PVC通气管,间距3m●2mm厚聚氨酯涂膜防水层一道(甲方分包)●女儿墙墙面20mm厚1:2.5水泥砂浆抹灰,两遍成活,阴阳角做圆弧角处理●钢筋混凝土结构层,原浆压光2、保温不上人屋面:●40厚C20细石混凝土保护层,内配钢筋为φ4@200×200冷拔丝,表面压光,设间距≦6000分隔缝,钢筋在缝内断开。
成品塑料分格条上宽30mm,下宽20mm。
待混凝土终凝后取出,缝内沥青油膏嵌缝。
●厚阻燃挤塑聚苯板粘贴(甲方分包)●4mm厚聚酯胎SBS-1型改性沥青防水卷材,同性胶粘剂二道沿墙上翻250mm以上(高度自屋面完成面的最高点算起)(甲方分包)●20厚1:3水泥砂浆找平层● 1:6水泥炉渣找坡层,最薄处30厚(坡度详见各子项屋顶排水设计)●钢筋混凝土结构层,原浆压光3、不保温不上人挑板,雨棚顶面等处●20厚1:3水泥砂浆● 1.5mm厚聚氨酯涂膜防水层,上翻300mm(甲方分包)●钢筋混凝土板面清理,1:3水泥砂浆找补二、楼地面做法厨房、卫生间、阳台防水保护层施工时长方向按800-1000间距嵌玻璃条。
1、候梯厅、走道、前室:●面层二次装修考虑●钢筋混凝土结构层2、水泵房、水箱间、湿式报警阀间地面:●30厚C20细石混凝土面层压光● 1.5mm厚JS防水涂膜(由防水单位施工)●20厚1:2.5水泥砂浆找平层●250厚1:6水泥炉渣回填层●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层3、低压配电室、值班室地面:●100厚C20混凝土垫层●900厚级配砂卵石回填层,分层夯实●钢筋混凝土结构层4、柴油发电机房、储油间地面(混凝土地面):●20mm厚1:3水泥砂浆面层压光●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层5、机动车库:●机动车库最薄处40厚C20砼面层压光●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层6、地下室入口车道●机动车库最薄处50厚C30砼,内配钢筋¢6@250,单层双向,刻纹●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层7、风机房、设备间地面:●20厚1:3水泥砂浆面层,表面撒1:1水泥砂子提浆抹光●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层8、消防水泵房地面(混凝土楼面,有防水层)●20mm厚水泥砂浆面层,表面撒1:1水泥砂子提浆抹光● 1.5mm厚JS防水涂膜(甲方分包)●20厚1:2.5水泥砂浆找平层●1:6水泥炉渣回填层●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层9、积水坑地面(水泥砂浆地面,有防水层):●20厚1:3水泥砂浆面层,刮平,找微坡向集水点● 1.2mm厚JS防水涂膜(甲方分包)●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层10、消防水池:●20厚1:3水泥砂浆面层,刮平,找微坡向集水点● 1.5mm厚JS防水涂膜(甲方分包)●基层清理,刷1:0.4水泥浆一道●钢筋混凝土结构层11、电梯机房、电井:●20mm 厚1:3水泥砂浆面层压光●钢筋混凝土结构层12、水管井:●20mm厚1:3水泥砂浆压光,1%找坡,坡向地漏,表面压光● 1.5 mm厚JS防水层涂膜,上翻300mm(甲方分包)●钢筋混凝土结构层13、商业、储藏室、物管、办公、卧室、客厅、餐厅●20mm厚1:2.5水泥砂浆拉毛(商铺、办公室、客厅居中嵌玻璃条一道,卧室在门口嵌玻璃条一道)●水泥浆水灰比0.4至0.5结合层一道●钢筋混凝土结构层14、卫生间1(公共卫生间)●面层二次装修考虑●30mm厚C20细石混凝土保护层,坡向地漏,最薄处10mm,拉毛●2mm厚聚氨酯涂膜防水,沿墙上翻300,门洞处向房间内延伸300,洗手盆位置上翻参考墙面做法。
防水工程细部构造做法BIM三维图
4
1、防水施工前,先将基层表面的杂物、砂浆硬块等清扫干净,并用干 净的湿布擦一次,经检查基层无不平、空鼓、起砂等缺陷,方可进行下一步 工序。
2、在防水施工前,在卫生间门口浇筑 15mm 高的 C15 细石砼挡水坝。 3、卫生间四周墙根部防水,沿墙上返至成活面向上 300mm,门口处的防 水层,应沿墙上返,做到门口挡水坝的上表面,并延伸至墙外边皮 200mm。 4、在防水施工完毕后 24h 后进行第一次蓄水试验,蓄水至少 50mm 深, 保持 24h 观察,查看卫生间水位是否下降,板底部和四周墙根是否有渗漏现 象,如渗漏须从渗漏处逐步剔槽,找出渗漏点,将防水层重新补好,并再次 进行蓄水试验,直至符合要求为止。 5、厨、浴、厨房间的地面应向地漏方向找坡 1%~3%,地漏口标高应低 于地面不小于 20mm。
1、地下室穿墙螺杆宜采用三段式止水螺杆。 2、防水施工前须剔除塑料垫块。 3、浇水湿润清除孔内杂物,周边浇水湿润。 4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。 5、防水构造如下图 2 所示。
1
图 2 止水螺杆处防水细部做法图 1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制 加工。 2、止水钢板焊接采用双面满焊,焊缝要饱满。 3、防水构造如图 3 所示。
图 9 外墙预留洞口封堵节点
6
1、在主体结构浇筑时须预留防水收口 30mm×30mm 凹槽,做凹槽时可采 用预埋 30mm 宽板条的方式。
2、将凹槽防水收头处理用密封膏密封。 3、屋面女儿墙周边须设置半径 250mm 的圆弧形 R 角,并在 R 角上口设 置 PVC 分隔条,屋面保护层面层与阴角交界处设置分隔缝,缝宽 2cm 内填防 水弹性填充料。 4、混凝土压顶须顺直、平整、美观且向内坡水不小于 6%。内悬挑下口 应做滴水线或鹰嘴。滴水槽宽度和深度不小于 10mm。
屋面防水工程施工方案
屋面防水工程施工方案一、屋面防水工程概况1、屋面构造做法:砼基层30厚1:3水泥砂浆找平层SBS卷材防水层35厚挤塑保温板 40mm细石砼防水层→水泥砂浆粘水泥瓦(最薄处20,内设φ6@500钢筋网)。
二、屋面防水工程施工流程1、坡屋面找平层 3mmSBS卷材防水层 35mm厚挤塑保温板绑扎钢筋网 40mm细石砼防水层水泥砂浆瓦条铺粘水泥瓦细部处理。
2、平屋面找平层 40mm厚挤塑保温板绑扎钢筋网 30mm细石砼防水层 3mmSBS卷材防水层。
三、施工操作方法1、找平层施工前应将管洞堵实、砼基层清理干净,根据坡度要求测量设置控制灰饼,铺设找平层前洒水湿润,并刷素水泥浆一道,找平层根据控制点刮平压实。
找平层完成后及时浇水养护。
2、臌胀珍珠岩找坡层:采用憎水臌胀珍珠岩保温板找坡,找坡前应将基层清理干净,按设计要求在四周拦板上弹出坡度线,作为铺设保温板的依据。
保温板采用胶浆粘结铺贴平稳。
3、防水层施工:(1)、防水层施工前,防水材料经验收合格。
(2)、防水层施工前应检查基层应平整、干燥、清洁,不得有酥松、起砂、起皮现象。
阴阳转角应做圆弧状。
(3)、防水层卷材铺贴从低处开始,顺序向高处进行,粘贴前将防水卷材完全退卷在基层上,以松驰片材的应力。
用JR-02基层胶按用量涂抹于基层和片材表面,待胶粘剂基本不粘手时,平整铺贴、压实。
(4)、在铺贴第二卷卷材时,应在第一卷重叠的边缘处突出100mm,不涂JR-02基层胶,按第(2)条操作步骤要求将片材铺贴在基层上,以此类推完成整个铺设工作。
在铺设时,绝不能猛力拉紧防水卷材。
(5)、基层铺贴完成后,用专用溶剂擦洗搭接部位,充分干燥后用JR-2搭接胶涂于接缝两面,待胶干燥至不贴手后,用滚轴压平、压实。
(6)、防水层施工时应注意防火。
(7)、防水层施工完成后,坡屋面应做淋水试验,平屋面应做蓄水试验,淋水(蓄水)试验检查无渗漏后,方可进行下道工序。
4、屋面瓦铺贴:在防水上找平层完成后,进行ф6@500钢筋网绑扎,钢筋错开搭接,搭接长度300mm。
屋面及防水工程施工工艺
屋面及防水工程施工工艺一. 屋面工程基层质量的好坏,对保证卷材铺贴质量关系密切。
屋面板面清理干净后,按图纸要求施工保温层,铺设保温板应平整、严实、稳固,其上碎渣找坡应振实,找坡正确,并保证足够的强度。
保温层验收合格后,施工找平层,找平层采用配合比为1:3 的水泥砂浆(水泥标号不低于32.5 号),找平层平整坚实、无松动、起砂、开裂等现象。
在与突出屋面结构的连接处以及在基层的转角处均做成纯角或半径为100~150mm 的圆弧形。
为防止由于温差及混凝土构件收缩而使防水屋面开裂,找平层留分格缝,缝宽一般为20mm,缝留在板支承边的拼缝处,其纵缝最大间距小于6m,并于缝口上空铺一层宽200~300mm 的油毡条,用沥青胶单边粘贴覆盖,防止结构变形将防水层拉裂,并做挂瓦条,盖西施瓦。
二. 防水工程1.屋面防水工程(1) 应认真作好材料进场的复验工作,按工程设计要求,检查进场防水材料的品种、规格和外观质量,核查出厂证明。
同时,按进场批次抽样复验,复验合格方可使用。
(2) 进场材料应分类存放,远离火源。
(3) 基层要求1)屋面找平层抹平收水后应二次压光,充分养护,无空鼓松动和起砂、掉皮。
2)屋面基层坡度应符合设计要求,排水管口周围做凹坑。
3)突出屋面结构和基层的连接处及基层的转角处做成圆弧或钝角。
4)屋面保温层一时难以干燥时,可采用排气屋面,在找平层上留排气道,与大气连通,排气道应贯通每36 ㎡设置一个。
5)基层的含水率小于9%后,方可进行施工,基层的裂缝和接缝用嵌缝材料填补平整。
6)铺贴卷材前,基层应清理干净。
(4) 施工工艺。
1)根据设计图纸及规范,编制防水工程施工方案。
2)按规范要求对防水构造和节点进行特殊处理。
3)施工工序:施工前确认→基层处理→局部增强处理→保护层施工→蓄水试验检查。
(5) 质量要求,安全措施和成品保护1)质量要求:各种材料必须有出厂证明,准用证及复试报告,施工中各项技术资料齐全同步,每层防水卷材铺贴完并质量检查合格后,方可进行下道工序。
屋面工程细部处理施工工法
环保措施
环保措施
《屋面工程细部处理施工工法》的环保措施如下:
一、由于防水施工所带来的有害物质和废弃物对环境的污染。对于防水材料如防水涂料的包装桶、清洗剂、 稀释剂、外加剂、卷材下脚料等和每日工作剩余的下脚料收集好,由专业回收公司回收处理。
工法的形成过程也是争创鲁班奖的过程,由于中国规范要求房屋建筑绝对不能发生漏水现象,而房屋建筑的 屋面直接面对严酷的自然环境冬夏温差的绝对值在40摄氏度以上,直接面对日晒雨淋,尤其是屋面细部:排水沟、 排水口、屋面分仓缝、屋面伸缩缝等部位,有的是设计构造不合理,有的是施工程序不对,也有材料问题,致使 不少房屋屋面细部发生裂缝和渗漏。为避免屋面漏水的质量通病,确定将屋面细部施工处理作为研究项目立项。 《屋面工程细部处理施工工法》由广东汕头市建安(集团)公司和广东正升建筑有限公司共同完成。屋面细部施 工工艺在汕头市建安(集团)公司和广东正升建筑有限公司施工的若干工程项目中,结合工程具体设计,通过科 学策划→实践→检查→总结→再实践的不断循环,总结改进,形成一整套较完善的工艺标准。
《屋面工程细部处理施工工法》主要的工法特点是:节约木材,在管道支架的根部,加设带有止水环的套管, 增强防水效果并方便将来更换支架。
2011年9月30日,《屋面工程细部处理施工工法》被中华人民共和国住房和城乡建设部评定为2009~2010年度 国家二级工法。
形成原因
形成原因
屋面作为房屋建筑的一个分部工程,无论防水、隔热功能和对于建筑物的美观,都具有重要意义。而作为建 筑物屋面的细部:屋面排水沟、屋面排水口、屋面分仓缝与透气孔、屋面烟囱(排风口)屋面伸缩(沉降)缝、 管道及管道支架与屋面交接界面、女儿墙及楼(电)梯间墙与屋面交接界面等,不但具有屋面防水、排水和通风、 排气抵抗温度伸缩的作用,还可以起到美化建筑物,成为独具一格的建筑小品,被称为空中花园的环保功能。 《屋面工程细部处理施工工法》是在多个施工项目屋面细部施工经验的基础上,将屋面细部的构造做法进行改进 和创新的施工工艺总结而成。
屋面及防水工程细部做法
1。
一般要求1.1 屋面坡度符合设计要求.檐沟和天沟的找平层做好后,应进行泼水试验,当确认无积水后,方可施工面层。
檐沟和天沟内不应有超过5mm深的积水。
1。
2 保温屋面,使用不吸水的材料,如硬质聚氨酯发泡.1。
3 对屋面孔洞要用防水混凝土或砂浆封堵,堵好后进行24h蓄水实验,可单独对局部孔洞进行蓄水实验(孔洞周围砌60mm高水池),试水合格后进行下道工序施工。
1.4 屋面防水层做完后,要进行不少于24小时的蓄水试验,经检查无积水、渗漏为合格,并做好试水记录。
1.5 屋面施工时,应尽量避免将管道(上层小屋面的雨水管、水箱间的溢流管等)在泛水高度以下从室内穿出屋面。
1.6 屋面防水卷材的搭接长度严格按规范施工。
1。
7 女儿墙防水收口处至压顶与外墙相交处应做界格,每3延长米界一道,宽度宜为10mm,用防水油膏封嵌,深度为整个抹灰层。
)1。
8 屋面工程保温层为水泥膨胀珍珠岩时,应做排气道。
排气孔宜36㎡设一个.排汽孔使用Φ25以上钢管固定在结构层上,并放置在最高的纵横排汽道交汇处。
屋面单面排水时,排气管宜分两排设置,第一排设置在距屋面最高60cm 的纵横汽道交汇处,第二排设置在屋面中间纵横排汽道交汇处.2.具体细部做法2。
1 防水基层处理卷材防水屋面的基层与突出屋面的结构(女儿墙、立墙、天沟墙、变形缝、烟囱等)连接处以及基层的转角处(水落口、天沟、檐沟、屋脊等)均应做成圆弧。
圆弧半径,对沥青防水卷材为100-150mm;高聚物改性沥青防水卷材为50mm;合成高分子防水卷材为20mm.2.1 天钩、檐沟部位的卷材铺贴铺贴天钩、檐沟卷材时,宜顺天沟、檐沟方向,减少搭接。
卷材(涂膜)防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位,应增加卷材(涂膜)附加层。
天沟、檐沟与屋面交接处的附加层宜空铺,空铺的宽度为200mm。
2。
3 防水卷材的收头处理2.3。
1 卷材防水屋面的泛水构造为:当墙体为砖墙时,卷材收头可直接铺压在女儿墙压顶下,压顶应做防水处理。
SBS屋面防水细部规范做法
SBS屋面防水细部规范做法219年11月07日SBS屋面防水细部规范做法屋面防水工程怎么做?看了这个实例示范就非常清楚了!本工程为住宅工程,屋面防水工程为3厚SBS自粘聚合物改性沥青聚酯胎体防水卷材两道;40厚C20细石混凝土保护层内配Φ6@150双向钢筋。
屋面防水工序与步骤屋面防水工程的详细示范简直是手把手演示▼219年11月07日·屋面防水样板策划根据屋面工程作法确定样板施工样式,屋面排水坡度,画出屋面策划示意图。
本建筑物总长33.56米,总宽度13.34米,总体南北向排水,坡度2%,东西向排水坡度1%,屋面共设排水口4只,其中北侧两只为侧排雨落水口,南侧两只下排雨落水口。
屋面策划示意图219年11月07日屋面排水坡度示意详图·资料进场四方验收资料进场颠末甲方、监理、施工单位及供货商四方共同检查并验收合格。
四方检查验收·材料存放219年11月07日根据现场实际进度情形,按不大于平方米为一个验收批准绳,分别为两个验收批分别举行复试。
防水卷材合理利用各栋楼顶层室内储存,阴凉透风,室温不高于40度,有效避免了雨淋、暴晒,且垂直堆放,高度不跨越两层。
合理利用楼层储存219年11月07日·材料取样防水材料经甲方、监理见证现场取样(分别端部截取2500mm后再顺纵截取2000mm长试样3块)送检,并检测合格。
现场见证取样·职员进场219年11月07日工人及施工班组进场,首先进行三级教育和安全交底,合格后方可上岗施工。
全面执行三级技术交底制度(图纸交底、方案交底、分项技术交底),对施工班组召开防水技术质量标准交底专题会。
施工流程1-基层处理基层在找坡施工前清扫干净,不得有建筑渣滓及其他任何杂物。
219年11月07日2-标记制造标志灰饼制作按图纸设计坡度制作,采用水准仪等工具严格施工、复核,允许偏差小于3mm。
219年11月07日3-泡沫砼找坡泡沫砼采用整体浇筑工艺,厚度超过100mm分层施工。
屋面防水施工方案
屋面防水施工方案屋面防水施工方案范文(精选13篇)屋面防水施工方案篇1一、工艺流程(热熔法施工)清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层1、清理基层:施工前将验收合格的基层表面尘土、杂物清理干净。
2、涂刷基层处理剂:高聚物改性沥青卷材施工,按产品说明书配套使用,基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释,搅拌均匀,用长把滚刷均匀涂刷于基层表面上,常温经过4h后,开始铺贴卷材。
3、附加层施工:一般用热熔法使用改性沥青卷材(SBS)施工防水层,在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层,附加的范围符合设计和屋面工程技术规范的规定。
4、铺贴卷材:卷材的层数、厚度符合设计要求。
多层铺设时接缝错开。
将改性沥青防水卷材剪成相应尺寸,用原卷心卷好备用;铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处,喷枪距加热面300mm 左右,经往返均匀加热,趁卷材的材面刚刚熔化时,将卷材向前滚铺、粘贴,搭接部位满粘牢固,搭接宽度满粘法为80mm。
5、热熔封边:将卷材搭接处用喷枪加热,趁热使二者粘结牢固,以边缘挤出沥青为度;末端收头用密封膏嵌填严密。
6、防水保护层施工:防水层表面涂刷银色反光涂料。
二、质量标准基本项目:1、铺贴卷材防水层的基层,泛水坡度符合设计要求,表面无起砂、空裂,且平整洁净,无积水现象,阴阳角处呈圆弧或钝角。
2、聚氨酯底胶涂刷均匀,无漏刷和麻点等缺陷。
3、卷材防水层铺贴、搭接、收头符合设计要求和屋面工程技术规范的规定,且粘结牢固,无空鼓、滑移、翘边、起泡、皱折、损伤等缺陷。
4、卷材防水层的保护层结合紧密、牢固,厚度均匀一致。
三成品保护1、已铺贴好的卷材防水层,采取措施进行保护,严禁在防水层上进行施工作业和运输,做好后及时做防水层的保护层。
2、穿过屋面、墙面防水层处的管位,施工中与完工后不得损坏变位。
3、屋面变形缝、水落口等处,施工中进行临时塞堵和挡盖,以防落进材料等物,施工完后将临时堵塞、挡盖物清除,保证管、口内畅通。
工程细部做法
建筑外部装修(屋面、外墙防水/保温)细部做法 建筑外部装修(屋面、外墙防水/保温)
分部 分类 构造做法 备 注 适用范围 1、外墙涂料(按产品说明要求)。 2、胶粉颗粒保温抗裂层粘压耐碱玻纤网格布。 3、分层抹胶粉聚苯颗粒保温(厚度根据节能设计)。 4、涂刮界面砂浆。 1、空调外机百叶后外墙,取消第1项。 外墙涂料 外墙5 5、14mm厚1:3水泥砂浆打底、找平二遍成活。 2、涂料、保温系统做法需结合该专业 (胶粉聚苯颗粒保温) 6、提前洒水润湿。砼面基层拉毛或刮水泥浆软糙。 的相关要求。 7、填充墙与混凝土梁、墙、柱等界面处钉2目(12.7*12.7网格)、丝径0.7mm,300mm宽 镀锌铅丝网 8、基层清扫干净。 1、外墙面砖,面砖配套勾缝料勾缝。 2、面砖配套粘结砂浆层5mm厚。 3、14mm厚1:3水泥砂浆打底、找平,两遍成活。 1、公共活动的架空层墙面结合景观考 外墙6 4、提前洒水润湿。砼面基层拉毛或刮水泥浆软糙。 虑面砖。 5、填充墙与混凝土梁、墙、柱等界面处钉2目(12.7*12.7网格)、丝径0.7mm,300mm宽 镀锌铅丝网。 6、基层清扫干净。 1、外墙面砖(文化石或仿石材),面砖配套勾缝料勾缝。 2、面砖配套粘结砂浆层5mm厚。 3、聚苯板保温抗裂层粘压增强型耐碱玻纤网格布或铺设热镀锌铅丝网、锚固塑料锚栓。 4、粘贴聚苯板保温层(厚度根据节能设计),粘贴面积不小于50%,苯板周圈满粘,中间 梅花型饼状点粘。 5、通长镀锌角钢托架(规格按设计),用M8膨胀螺栓固定在楼层结构梁上,螺栓间距 1、面砖(文化石或仿石材)、保温系统 外墙7 500mm。(仅用于外墙面为文化石或仿石材,每层设置。) 做法需结合该专业的相关要求 。 6、14mm厚1:3水泥砂浆打底、找平二遍成活。 7、提前洒水润湿。砼面基层拉毛或刮水泥浆软糙。 8、填充墙与混凝土梁、墙、柱等界面处钉2目(12.7*12.7网格)、丝径0.7mm,300mm宽 镀锌铅丝网 9、基层清扫干净。 1、外墙面砖,面砖配套勾缝料勾缝。 2、面砖配套粘结砂浆层5mm厚。 3、第一遍4mm厚抗裂砂浆,敷设热镀锌钢丝网,第二遍5mm厚抗裂砂浆,锚固塑料锚栓) 。 4、分层抹胶粉聚苯颗粒保温(厚度根据节能设计)。 1、面砖、保温系统做法需结合该专业 外墙8 5、涂刮界面砂浆。 的相关要求。 6、14mm厚1:3水泥砂浆打底、找平二遍成活。 7、提前洒水润湿。砼面基层拉毛或刮水泥浆软糙。 8、填充墙与混凝土梁、墙、柱等界面处钉2目(12.7*12.7网格)、丝径0.7mm,300mm宽 镀锌铅丝网 9、基层清扫干净。 1、30mm厚1:2水泥砂浆保护层,向外或地漏找坡10mm。 外墙9 2、1.5mm聚合物水泥防水涂料分三遍涂刷,上翻200mm。 3、砼基层原浆收光,清理干净。 1、装修面层及粘贴层。 2、14mm厚1:2.5水泥砂浆找平,收平拉毛。 3、聚合物水泥防水涂料1.5mm厚分三遍涂刷。 4、结构面清理干净。 5、泳池结构底板防水砼S8级。 1、装修面层及粘贴层。 2、14mm厚1:2.5水泥砂浆打底、找平,两遍成活,收平拉毛。 3、聚合物水泥防水涂料1.5mm厚分三遍涂刷。 4、结构面清理干净。 5、泳池结构侧壁防水砼S8级。
工程施工细部做法之防水工程
工程施工细部做法之防水工程一、防水混凝土施工缝:1、防水混凝土应连续浇筑,需要留设施工缝时,墙体水平施工缝应留在高出底板表面不小于300mm的墙体上;拱(板)墙结合的水平施工缝宜留在拱(板)墙接缝线以下150mm~300mm处;墙体有预留孔洞时,施工缝距孔洞边缘不宜小于300mm。
垂直施工缝应避开地下水和裂隙水较多的地段,并宜与变形缝相结合。
2、水平施工缝浇筑混凝土前,应将其表面浮浆和杂物清除,然后铺设净浆或涂刷混凝土界面处理剂、水泥基渗透结晶性防水涂料等材料,再铺30~50mm厚1:1水泥砂浆,并及时浇灌混凝土。
3、垂直施工缝浇灌混凝土前,应将其表面清理干净,再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料,并及时浇灌混凝土。
4、施工缝采用遇水膨胀止水条时,应将止水条嵌固在缝表面预留槽内。
所选止水条应具缓胀性能,其7d的净膨胀率不宜大于最终膨胀率的60%。
5、施工缝采用中埋止水带时,应确保止水带位置准确、固定牢固。
二、变形缝防水施工:1、变形缝处混凝土结构的厚度不应小于300mm,采用中埋式止水带中心线应和变形缝中心线重合,止水带不得穿孔或用铁钉固定。
2、中埋式止水带在转角处宜采用直角专用配件,并应做成圆弧形,转角半径不小于200mm。
止水带的接槎不得甩在转角处,且应留在边墙较高部位,接头宜采用热压焊。
3、止水带宜采用专用钢筋套或扁钢固定,防止位移。
中埋式止水带变形缝:专用止水带钢筋套:4、采用遇水膨胀止水条时,应将止水条嵌固在缝表面预留槽内。
所选止水条应具缓胀性能,其7d的膨胀率不宜大于最终膨胀率的60%。
三、后浇带防水施工:1、后浇带应设在受力和变形较小的部位,间距宜为30m~60m,宽度宜为700~1000mm。
后浇带可做成平直缝,结构主筋不宜在缝中断开,如必须断开,则主筋搭接长度应大于45倍主筋直径,并应按设计要求增加附筋。
后浇带防水结构:2、后浇带应在其两侧混凝土龄期达到42d后再施工。
屋面工程细部做法ppt课件
contents
目录
• 屋面工程概述 • 屋面细部构造及做法 • 典型屋面工程细部做法实例 • 屋面工程细部做法质量控制与验收
CHAPTER 01
屋面工程概述
屋面工程定义与功能
定义:屋面工程是指建筑物顶部外表面 的覆盖层,起保护建筑物内部结构和外 部环境的作用。
美观:提升建筑物外观美感,体现建筑 风格和特点。
严格按照设计图纸进行施工,确保施工质量。 加强施工现场管理,确保施工安全。
CHAPTER 02
屋面细部构造及做法
屋面防水层构造
01
02
03
防水材料选择
根据工程环境和防水要求 ,选择合适的防水材料, 如沥青防水卷材、高分子 防水卷材等。
防水层施工
清除基层表面杂物,确保 基层干燥、平整;按规范 铺设防水材料,注意材料 搭接、粘贴等细节。
隔热:阻挡太阳辐射热和室外高温对建 筑物内部的影响,维持室内舒适温度。
功能
防水:防止雨水渗入建筑物内部,保护 墙体、楼板和结构不受潮湿和损坏。
屋面工程类型及特点
平屋面
构造简单、排水迅速、适用于各种气候条件 。
种植屋面
美化环境、隔热效果好、需考虑防水和荷载 问题。
坡屋面
排水性能好、造型丰富、但施工较为复杂。
施工工艺
按照防水层设计要求,合理选择施工 工艺,确保防水层的厚度、搭接、收
头等细节处理符合规范要求。
基层处理
确保基层平整、坚固、无松动、起砂 、开裂等现象,处理基层的油污、灰 尘等杂物。
施工人员培训
对施工人员进行专业培训,提高其施 工技能和质量意识,确保施工质量。
工程验收标准与流程
验收标准:防水层不得有渗漏、起泡、龟裂等现象,搭接、 收头等细节处理符合规范要求,材料使用量符合设计要求。
防水细部构造处理(通用)
防水细部构造处理(通用)细部构造防水主要是阴阳角、变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造的防水处理。
在突出墙面的管根、阴阳角等部位,做卷材附加层,附加层宽度不小于500mm,两边均匀搭接250mm,要求进行满粘,附加层做法如下图所示。
1、变形缝的防水施工⑴止水条宽度和材质的物理性能均应符合设计要求,且无裂缝和气泡;接头应采用热接,不得叠接,接缝平整、牢固,不得有裂口和蛻胶现象。
⑵中埋式止水条中心线应和变形缝中心线重合,止水带不得穿孔或用铁钉固定。
⑶变形缝设置中埋式止水条时,混凝土浇筑前应校正止水带位置,表面清理干净,止水条损坏处应修补;顶、底板止水条的下侧混凝土应振捣密实,边墙止水条内外侧混凝土应均匀,保持止水条位置正确、平直,不能有卷曲现象。
2、施工缝的防水施工⑴水平施工缝浇筑砼前,应将其表面浮浆和杂物清除,铺水泥砂浆并及时浇筑砼。
⑵垂直施工缝浇筑砼前,应将其表面清理干净,涂刷砼界面处理剂并及时浇筑砼。
⑶施工缝采用遇水膨胀胶腻子止水条,应将止水条牢固地安装在缝表面预留槽内。
3、后浇带的防水施工(1)顶板底板后浇带防水做法说明:预埋钢板止水带,钢板厚3,宽300,同时钢板U型口朝向迎水面一侧;清理后浇带;后浇带膨胀混凝土浇筑;在后浇带位置设置附加防水层一道,两边须各超出后浇带300以上。
(2)地下室外墙后浇带非超前止水防水节点做法说明:A.预埋钢板止水带竖直安装在板墙厚1/2处,与钢板网焊接固定牢固钢板U型口朝向迎水面一侧;B.止水钢板应沿施工缝连续设置,采用搭接焊接,搭接长度不小于50mm,双面满焊;预埋钢板止水带,钢板厚3,宽300.C.后浇带处安装具有一定强度的密目钢丝网以阻挡砼的流失,浇筑时须保证钢;D.清理干净外墙与后浇带结合处的浮浆和杂物;浇筑时须保证钢丝网处砼密实;E.后浇带砼浇筑前,应先将后浇带两侧砼湿润24h以上,应施工高于顶板砼强度一个等级的微膨胀砼,后浇带砼应一次浇筑完成,不得留设施工缝。
屋面的细部构造防水要求
屋面的细部构造防水要求屋面防水经常出现渗漏问题,不是在卷材防水层或刚性防水层常出现问题,而在于屋面细部构造做的不到位,小渗漏现象时常发生,所以对细部构造需要正确认识和掌握。
1屋面细部构造包括范围:屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、伸出屋面管道等防水构造。
2.卷材或涂膜防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位,应增加卷材或涂膜附加层。
3.天沟、檐沟的防水构造应符合下列要求:1沟内附加层在天沟、檐沟与屋面交接处宜空铺,空铺的宽度不应小于200mm,保证附加层在防水卷材变形时有一定弹性,防止附加层被拉烈∙<J<o2卷材防水层应由沟底翻上至沟外檐顶部,卷材收头应用水泥钉固定,并用密封材料封严。
3涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
4在天沟、檐沟与细石混凝土防水层的交接处,应留凹槽并用密封材料嵌填严密。
铺贴檐口800mm范围内的卷材应采取满粘法。
卷材收头应压入凹槽,采用金属压条钉压,并用密封材料封口。
涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
檐口下端应抹出鹰嘴和滴水槽。
5.女儿墙泛水的防水构造应符合下列要求:铺贴泛水处的卷材应采取满粘法。
砖墙上的卷材收头可直接铺压在女儿墙压顶下,压顶应做防水处理;也可压入砖墙凹槽内固定密封,凹槽距屋面找平层不应小于25Omm,凹槽上部的墙体应做防水处理。
涂膜防水层应直接涂刷至女儿墙的压顶下,收头处理应用防水涂料多遍涂刷封严,压顶应做防水处理。
混凝土墙上的卷材收头应采用金属压条钉压,并用密封材料封严。
6.水落口的防水构造应符合下列的最低处,防水层贴入水落口杯内不应小于50mm o水落口周围直径500mm范围内的坡度不应小于5%,并采用防水涂料或密封材料涂封,其厚度不应小于2mm o水落口杯与基层接触处应留宽20mm、深20mm凹槽并嵌填密封材料。
7.变形缝的防水构造应符合下列要求:变形缝的泛水高度不应小于250mm o防水层应铺贴到变形缝两侧砌体的上部。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.一般要求
1.1 屋面坡度符合设计要求。
檐沟和天沟的找平层做好后,应进行泼水试验,当确认无积水后,方可施工面层。
檐沟和天沟内不应有超过5mm深的积水。
1.2 保温屋面,使用不吸水的材料,如硬质聚氨酯发泡。
1.3 对屋面孔洞要用防水混凝土或砂浆封堵,堵好后进行24h蓄水实验,可单独对局部孔洞进行蓄水实验(孔洞周围砌60mm高水池),试水合格后进行下道工序施工。
1.4 屋面防水层做完后,要进行不少于24小时的蓄水试验,经检查无积水、渗漏为合格,并做好试水记录。
1.5 屋面施工时,应尽量避免将管道(上层小屋面的雨水管、水箱间的溢流管等)在泛水高度以下从室内穿出屋面。
1.6 屋面防水卷材的搭接长度严格按规范施工。
1.7 女儿墙防水收口处至压顶与外墙相交处应做界格,每3延长米界一道,宽度宜为10mm,用防水油膏封嵌,深度为整个抹灰层。
)
1.8 屋面工程保温层为水泥膨胀珍珠岩时,应做排气道。
排气孔宜36㎡设一个。
排汽孔使用Φ25以上钢管固定在结构层上,并放置在最高的纵横排汽道交汇处。
屋面单面排水时,排气管宜分两排设置,第一排设置在距屋面最高60cm 的纵横汽道交汇处,第二排设置在屋面中间纵横排汽道交汇处。
2.具体细部做法
2.1 防水基层处理
卷材防水屋面的基层与突出屋面的结构(女儿墙、立墙、天沟墙、变形缝、烟囱等)连接处以及基层的转角处(水落口、天沟、檐沟、屋脊等)均应做成圆弧。
圆弧半径,对沥青防水卷材为100-150mm;高聚物改性沥青防水卷材为50mm;合成高分子防水卷材为20mm。
2.1 天钩、檐沟部位的卷材铺贴
铺贴天钩、檐沟卷材时,宜顺天沟、檐沟方向,减少搭接。
卷材(涂膜)防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位,应增加卷材(涂膜)附加层。
天沟、檐沟与屋面交接处的附加层宜空铺,空铺的宽度为200mm。
2.3 防水卷材的收头处理
2.3.1 卷材防水屋面的泛水构造为:当墙体为砖墙时,卷材收头可直接铺压
在女儿墙压顶下,压顶应做防水处理。
也可在砖墙预留凹槽,将截齐的卷材端部压入预留凹槽内,并用压条或垫片钉压固定,最大钉距不得大于900mm,然后用密封材料将凹槽嵌填封严。
凹槽距屋面找平层最低高度不小于250mm,凹槽上部的墙体要做防水处理。
2.3.2 卷材防水的泛水收头处采用金属盖板时,应在墙体的阴、阳角部位及盖板接头部位进行密封处理。
泛水高度距成型屋面不小于250mm。
2.3.3 出屋面的门下坎高出屋面不小于250mm,对此要求在结构施工时就应考虑,必要时和设计单位洽商进行设计变更。
门向外开启,门坎向外放坡,防止水进入室内,防水应在门下口处进行有效的固定或密封处理。
2.3.4 屋面垂直出入口处防水层收头要压在混凝土压顶圈下,屋面水平出入口收头应压在混凝土踏步下,防水层的泛水应设护墙。
2.3.5 卷材防水层应由沟底翻上至沟外檐顶部,卷材的收头应用水泥钉固定,并用密封材料封严。
2.3.6 高低跨有变形缝时,立墙交接处采取适应变形的密封处理。
2.4 屋面分隔缝的设置
2.4.1 卷材屋面的整体保护层和板块保护层分隔缝的设置位置为:与女儿墙交接处,与突出屋面的楼梯间、电梯间和屋面水箱墙的交接处,与管道的交接处及建筑物开间的轴线处,凸出屋面的大型设备基础和柱子四周。
水泥砂浆面层分格缝间距不应大于1m,细石砼面层分格缝间距不应大于3m,保护层采用地砖等块材镶贴时,分格缝间距一般为6m,缝宽20mm,缝内嵌入密封防水材料。
2.4.2 分隔缝嵌缝密实、光滑、无毛刺,分隔缝两侧板块高低差符合规范要求。
2.4.3 女儿墙内侧面墙面抹灰长度超过6m时,设分隔缝。
屋面分隔缝和女儿墙分隔缝力求对缝。
2.4.4 檐沟两侧,女儿墙根部要按要求留置分隔缝。
出气孔墩四周要设置分隔缝。
2.9 其它
2.9.1 细石混凝土或水泥砂浆屋面面层铺设时不得随意留置施工缝,每分格板块色泽一致;整体面层色泽一致,图案清晰,接缝平整。
2.9.2 屋面天沟较长或转弯较多时,其纵向坡度不宜小于3%。
2.9.3 当设计未明确时,女儿墙、檐沟顶面应粉出向内的排水坡(6%)。
如外墙为板(砖)材料饰面时,板(砖)宜切削成45度角对角镶贴。
