特斯拉的快充系统充电接口电路设计
电动汽车交流充电接口电路设计

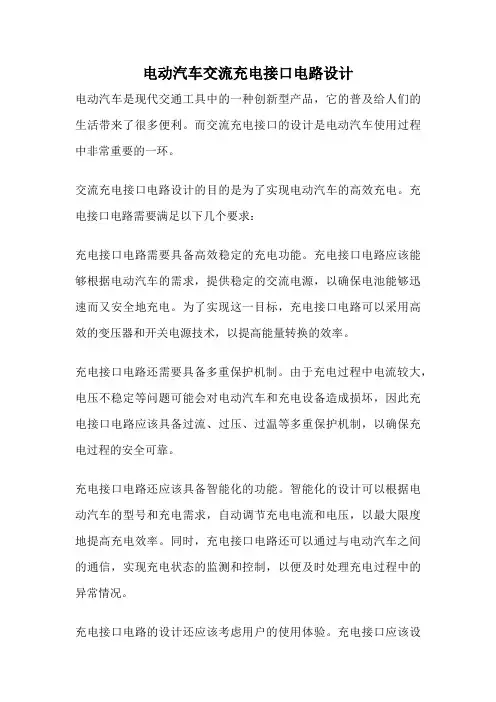

电动汽车交流充电接口电路设计
电动汽车是现代交通工具中的一种创新型产品,它的普及给人们的生活带来了很多便利。
而交流充电接口的设计是电动汽车使用过程中非常重要的一环。
交流充电接口电路设计的目的是为了实现电动汽车的高效充电。
充电接口电路需要满足以下几个要求:
充电接口电路需要具备高效稳定的充电功能。
充电接口电路应该能够根据电动汽车的需求,提供稳定的交流电源,以确保电池能够迅速而又安全地充电。
为了实现这一目标,充电接口电路可以采用高效的变压器和开关电源技术,以提高能量转换的效率。
充电接口电路还需要具备多重保护机制。
由于充电过程中电流较大,电压不稳定等问题可能会对电动汽车和充电设备造成损坏,因此充电接口电路应该具备过流、过压、过温等多重保护机制,以确保充电过程的安全可靠。
充电接口电路还应该具备智能化的功能。
智能化的设计可以根据电动汽车的型号和充电需求,自动调节充电电流和电压,以最大限度地提高充电效率。
同时,充电接口电路还可以通过与电动汽车之间的通信,实现充电状态的监测和控制,以便及时处理充电过程中的异常情况。
充电接口电路的设计还应该考虑用户的使用体验。
充电接口应该设
计为易于插拔和操作的形式,以方便用户进行充电。
同时,充电接口电路还应该具备防水、防尘等功能,以适应各种复杂的使用环境。
交流充电接口电路设计是电动汽车充电系统中不可或缺的一部分。
通过高效稳定的充电功能、多重保护机制、智能化的设计和用户友好的使用体验,充电接口电路可以为电动汽车的充电提供便利、安全和高效的解决方案。
这将进一步推动电动汽车的普及和发展,为人们的出行带来更多便利和选择。
特斯拉MODEL S拆解分析
5、高压系统对标-充电口及充电枪
接地线
电磁锁机械 解锁
L1、L2、L3、N 相线兼容直流
充电
电磁锁
CC,CP控制线及电磁 锁控制线
Tesla车载充电口特点 特点
作用
充电线束中高压、低压线束分开
避免电磁干扰
交、直流充电口一体化
减少整车线束
TESLA充电枪为 欧标充电枪, SAE J1772标准, 并在此基础上 进行了功能开 发
电磁锁型号
1006243-00-C
电磁锁类型
单保持式
驱动电压 电磁锁的内阻 电磁锁的顶杆行程
12V DC-PD
2.30Ω (测量值) 功率:62.6W(计算值)
15mm
电磁锁的顶杆顶出力;
未测
尺寸结构
顶杆弹出结构
5.3、高压系统对标-充电口材料分析
总图:
特斯拉充电插座总成材料对标分析
零部件图片
5.1、高压系统对标-充电口结构分解
序号
1
2
3
4
说明
1.增加一个电磁锁结构 2.永磁铁
1.电磁锁连杆结构
1.红色按钮为手动解锁按钮
1.电磁锁,永磁铁、LED灯的电 路控制板
5.1、高压系统对标-充电口结构分解
序号
5
6
7
8
说明
1.电磁锁反馈检测,电阻随着锁 杆的运动变化,电阻值三个点 (起始点:0.935 kΩ,中间点: 1.625KΩ ,终点:91.86Ω )
Tesla车载充电机参数
输入电压
85~300Vac RMS
输入频率
45~65Hz
输入电流
48A RMS
Tesla电动汽车的电池结构及充电方式(下)
Tesla电动汽车的电池结构及充电方式(下) 作者:李伟来源:《汽车维修与保养》 2016年第3期三、Tesla Model S充电方式Tesla Model S电动汽车配备了功率为10kW的车载充电器,输入兼容65~85V的电压、45~65HZ的频率、1~40A的电流(可选功率20kW双充电器,输入兼容电流增至 80A),峰值充电效率达92 %。
美国版的Tesla Model S电动汽车的充电接口符合SAE J1772标准,它和宝马Active E的充电接口相同,如图24所示。
Tesla Model S电动汽车总共有三种充电方式:移动充电包、高能充电桩和超级充电桩。
1.移动充电包:所谓的移动充电包,就像手机数据线一样,只要你带着这根线,任何有普通电源插口的地方都可以充电,非常方便,但这种充电方式的速度最慢。
移动充电包在Tesla上属于选配设备,美国官网售价650美元,包含一根充电线、一个家用电源转换接头、一个公共充电桩转换接头,如图25所示美国本土居民用电电压是110V(我国是220V),充电一小时可使Tesla续航约16km,一晚上按8个小时计算的话,至少能充可续航80英里(约128km)的能量。
2.高能充电桩:如果用户有固定车位,可以选择安装T e sla的高能充电桩(图26),充电电压可达240V、电流40A,充电速度比普通家用接口速度快,充电一小时可使Tesla续航29英里(约46km)。
在双充电模式下可以输出240V的充电电压、80A的充电电流,充电一小时可使Tesla续航58英里(约93km)。
所谓双充电器模式就是用户的车内拥有两个充电单元,其中一个是原车出厂自带的,而另外一个是需要用户付费选装的,官网上标价3 600美元。
它的原理其实很简单,就是给用户的车增加了一个充电通道,充电速度提升为原来的两倍。
3.超级充电桩:它是用户最受欢迎的充电方式(图27),因为充电效率最高,使电池SOC从0到100% 时,只用 75min就可以了,一般情况下车辆只需充半个小时左右,就能够满足用户在市区一天的需求。
中美电动车充电标准
中美电动车充电标准中美两国在电动车充电标准方面有一定的差异。
目前,全球范围内电动汽车充电系统标准主要由几个标委会牵头,其中包括IEC(国际电工委员会)、SAE(国际汽车工程师学会)等。
以下是一些中美电动车充电标准的对比:1. 直流充电(DC)标准:中美两国的直流充电标准基本一致,都遵循IEC 61851系列标准,包括直流充电通信要求、传导充电系统等。
2. 交流充电(AC)标准:中美两国的交流充电标准也基本相似,主要遵循IEC 62196系列标准。
然而,在美国市场上,特斯拉采用了一种特殊的交流充电标准,即CCS(Combined Charging System)联合充电系统。
CCS是一种新型的快速充电技术标准,可以实现对任何装有输入装置的车辆进行快速直流充电。
3. 充电接口:中美两国的充电接口标准存在一定差异。
在中国,充电接口标准主要有五种,分别是GB/T 20234、GB/T 18487、GB/T 27930、GB/T 35593和GB/T 37293。
而在美国,特斯拉的充电接口标准与其他厂商有所不同,采用CCS联合充电系统。
为了适应中国市场,特斯拉在新订购的Model S/Model X系列车型上提供了新的国标充电接口。
4. 充电设施建设:中美两国的充电设施建设也有所不同。
截至2023,中国已经建设了202.5万个充电桩,而美国仅有13.8万个。
美国在充电设施建设方面的特点是,超高功率设施的占比显著提高,超过250kW的快充桩占比超过一半,充电设施的建设周期正在对汽车的快充需求进行匹配。
总之,中美两国在电动车充电标准方面有一定差异,主要体现在交流充电标准和充电接口标准上。
随着全球电动汽车市场的快速发展,未来中美两国在充电标准方面的合作和协调将更加重要。
从控制器的管脚定义看特斯拉Model3的功能分配-HVBattery篇
从控制器的管脚定义看特斯拉Model3的功能分配-HVBattery篇终于只剩下最后⼀⼤块、也是我理解相对⽋缺的⾼压部分,现在整理出来供⼤家参考。
图1 特斯拉Model 3⾼压(电机除外)⽹络拓扑框图事实上,正如图1中所⽰,Model 3的⾼压部分主要包含四个模块:HV Battery(即BMS)、HVP(High Voltage Processor,⾼压处理单元)、PCS(Power Conversion System,功率转换系统)、CP(Charge Port ECU,充电⼝控制器),我们依次看下。
⼀、HV Battery/电池管理系统图2 特斯拉Model 3 HV Battery/电池管理系统管脚定义作为和外部系统接⼝的HV Battery/电池管理系统,接⼝看起来不算复杂,我们依次、想到哪⼉说到哪⼉。
1、供电,⾼压系统(CP除外)的低压供电都是从HV Battery/电池管理系统接⼊;2、⾼压互锁,特斯拉Model 3有三个互锁回路:外部⾼压部件(包括电池、电机、压缩机和PTC)、⾼压电池包内部以及充电回路,但是所有的检测都是由HVP/⾼压处理单元完成,佐证如下,图3 HVP/⾼压处理单元发出所有的HVIL状态3、⽹络连接,HV Battery/电池管理系统两路CAN,⼀路挂载Vehicle、⼀路⽤于⾼压系统内部通信,充当了‘⼩’⽹关——这是与常见设计有区分的地⽅;4、来⾃CP的故障输⼊和锁⽌使能没能太理解,因为不属于标准要求或建议、同时有总线通信,为什么还需要硬线的连接?5、碰撞信号输⼊,⾸先⼀点特斯拉Model 3碰撞信号输出只连接了HV Battery/电池管理系统,我们理解即最直接的主正主负继电器拥有最⾼优先级;但是问题在于主正主负继电器实际由HVP/⾼压处理单元驱动?和朋友沟通之后我们认为原因有⼆,⼀是HV Battery/电池管理系统充当了⾼压原理部分的‘⼤脑’、⼀是所有外部接⼝都会经过HV Battery/电池管理系统。
电动汽车电池充电器电路原理图讲解

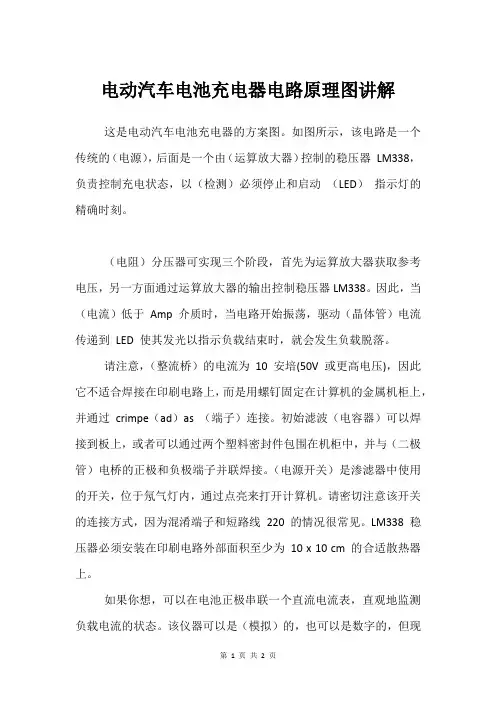

电动汽车电池充电器电路原理图讲解这是电动汽车电池充电器的方案图。
如图所示,该电路是一个传统的(电源),后面是一个由(运算放大器)控制的稳压器LM338,负责控制充电状态,以(检测)必须停止和启动(LED)指示灯的精确时刻。
(电阻)分压器可实现三个阶段,首先为运算放大器获取参考电压,另一方面通过运算放大器的输出控制稳压器LM338。
因此,当(电流)低于Amp 介质时,当电路开始振荡,驱动(晶体管)电流传递到LED 使其发光以指示负载结束时,就会发生负载脱落。
请注意,(整流桥)的电流为10 安培(50V 或更高电压),因此它不适合焊接在印刷电路上,而是用螺钉固定在计算机的金属机柜上,并通过crimpe(ad)as (端子)连接。
初始滤波(电容器)可以焊接到板上,或者可以通过两个塑料密封件包围在机柜中,并与(二极管)电桥的正极和负极端子并联焊接。
(电源开关)是渗滤器中使用的开关,位于氖气灯内,通过点亮来打开计算机。
请密切注意该开关的连接方式,因为混淆端子和短路线220 的情况很常见。
LM338 稳压器必须安装在印刷电路外部面积至少为10 x 10 cm 的合适散热器上。
如果你想,可以在电池正极串联一个直流电流表,直观地监测负载电流的状态。
该仪器可以是(模拟)的,也可以是数字的,但现在数字化更具吸引力。
仪器的正极端子连接到电路并进入电池负极(朝向正极端子)。
0.1 欧姆(电阻器)安装在板上,但将其升高2 或3 厘米,以防止热量改变Pertinax。
当LED 闪烁时,您可以发出蜂鸣声。
它必须连接在LED 的阳极和晶体管的发射极之间,并且必须是(电子)类型,其中包含(振荡器)。
仪器的正极端子连接到电路并进入电池负极(朝向正极端子)。
0.1 欧姆电阻器安装在板上,但将其升高 2 或 3 厘米,以防止热量改变Pertinax。
当LED 闪烁时,您可以发出蜂鸣声。
它必须连接在LED 的阳极和晶体管的发射极之间,并且必须是电子类型,其中包含振荡器。
特斯拉4种充电方式
特斯拉4种充电方式详解快充慢充有门道!Tesla充电可通过几种方式简单实现:1、通过220V 10A/16A家用插座。
国内普通家庭用电多为220V 40A电表,插座多为10A 或16A,通过TESLA随车带的充电线配和相应插头链接并通过中控选择充电电流,即可充电。
220V10A每小时充电2.2kwh,可行驶7-10公里,从没电到完全充满需要40小时左右;220V16A 每小时充电3.52kwh,可行驶10-18公里,从没电到完全充满需要25小时左右。
优点:适合目前国内家庭用电环境,无需增容或单装电表,无需进行设备改造;电费按居民用电电费收取,电费较低。
缺点:充电速度慢。
本方法适合临时应急充电。
2、通过220V40A专用插座。
单独申请40A电表或增容现有电表,通过美规NEMA 14-50插座配合相应插头,连接随车充电线即可充电。
220V40A每小时充电8.8kwh,可行驶40-50公里,从没电到完全充满需10小时左右。
优点:电路改造成本低,充电速度可满足日常使用需要,适合到家即充电的方式缺点:需新申请电表或增容现有电表。
推荐使用本方法在家充电。
3、安装TESLA专用充电墙(High Power Wall Connector )。
单独申请80A电表或增容现有电表,通过安装TESLA专用充电墙并安装第二充电器(在车内,需购车时选配)实现快速充电。
每小时充电17.6kwh,可行驶80-100公里,从没电到完全充满需要5小时左右。
优点:本方法为目前国内最快充电方法,充电速度快。
缺点:需新申请电表或增容现有电表,需安装充电墙和第二充电器,初期投资较大(美国该选装包为2700美元)。
适合土豪或完美主义者。
4、通过国家电网公共交流充电桩。
通过申请或使用现有公共充电桩,并购买国网电动汽车充电桩专用电卡,接驳TESLA随车带的J1772接口转接头实现充电。
国家电网充电桩为220V36A,每小时充电7.9kwh,可行驶35-45公里,从没电到完全充满需12小时左右。
特斯拉充电标准和国内充电标准
一、特斯拉充电标准概述特斯拉是一家知名的电动汽车制造商,其充电标准是特斯拉独有的一套技术规范。
特斯拉在全球范围内推广其独特的充电标准,并在一定程度上影响了电动汽车充电市场的发展。
特斯拉充电标准主要包括两种类型的充电插头,分别用于家庭充电桩和公共充电桩。
特斯拉充电标准的推广对于电动汽车的普及和发展起到了积极的促进作用。
二、特斯拉充电标准的特点1. 独特性:特斯拉充电标准是特斯拉公司自主研发的,与其他电动汽车制造商的充电标准存在差异。
2. 快速充电:特斯拉充电标准支持快速充电技术,可以大幅缩短电动汽车的充电时间,提高用户的充电效率。
3. 充电网络:特斯拉在全球范围内建设了大量的特斯拉超级充电站,为特斯拉车主提供便捷的充电服务。
三、国内充电标准的发展1. 国家标准推动:我国政府积极推动电动汽车充电标准的制定和推广,制定了一系列相关标准和规范,包括家用充电桩、公共充电桩、快充桩等。
2. 充电设施建设:国内各地积极建设充电设施,为电动汽车提供便捷的充电服务,促进电动汽车的普及和发展。
3. 充电标准的统一:国内正逐步统一充电标准,以便用户可以使用任何充电桩进行充电,提高用户的充电便捷性。
四、特斯拉充电标准与国内充电标准的比较1. 技术差异:特斯拉充电标准与国内充电标准存在一定的技术差异,主要表现在充电插头的设计和充电速度上。
2. 充电设施:特斯拉充电标准侧重于特斯拉车型的充电服务,而国内充电标准则服务于各种不同品牌的电动汽车。
3. 充电网络:特斯拉在全球范围内建设了大量的特斯拉超级充电站,而国内充电标准则主要是由各地政府和新能源汽车企业共同推动建设。
五、特斯拉充电标准在国内市场的影响1. 受限制:特斯拉充电标准在我国市场受到一定的限制,由于特斯拉充电标准与国内充电标准存在差异,使用特斯拉充电设施需要兼容转接头,使得充电过程稍显繁琐。
2. 形成竞争:特斯拉充电标准在国内市场与国内充电标准形成竞争关系,不同充电标准间的竞争也在一定程度上影响了电动汽车市场的发展。
特斯拉充电桩欧标改国标接线原理
特斯拉充电桩欧标改国标接线原理
特斯拉充电桩的欧标改国标接线原理如下:
1. 欧标插头的接线原理:欧标插头通常采用三相四线制,其中三根相线分别为L1、L2和L3,一根中性线为N。
接线原理上是将三相电源的L1、L2和L3分别连接到充电桩的L1、L2和L3端口,中性线N连接到充电桩的N端口。
地线PE连接到充电桩的PE端口。
2. 国标插头的接线原理:国标插头通常采用单相三线制,其中两根线分别为火线L和零线N,地线为PE。
接线原理上是将火线L连接到充电桩的L端口,零线N连接到充电桩的N端口,地线PE连接到充电桩的PE端口。
在将特斯拉充电桩的欧标插头改为国标插头时,需要将欧标插头的三相四线接线方式改为国标插头的单相三线接线方式。
具体做法是将欧标插头的L2和L3相线接线口短接,将L1和
L2的接线口接入改动后的国标插头的L端口,将欧标插头的N中性线接线口接入国标插头的N端口,将欧标插头的PE地线接线口接入国标插头的PE端口。
总之,特斯拉充电桩欧标改国标接线原理是将欧标插头的三相四线接线方式改为国标插头的单相三线接线方式,并将各个线路正确接入到国标插头的相应接线口。
特斯拉的充电标准
1.特斯拉充电有什么要求特斯拉用16A最好特斯拉同时支持16A和32A充电桩,16A充电速度慢,32A充电速度快。
在符合各项充电条件的情况下,充电柱安装师傅会根据车主的意愿调整充电桩的充电电流。
后续则不建议车主自行调整,建议请相关专业人员进行修改电路。
2.特斯拉充电电压要求具体要分为这两种情况,如果特斯拉是慢充桩的话,也就是交流桩的话,它的电流是220V:但是如果特斯拉充电是快充桩的话,那么它的电流就是380电压是由充电桩输出的,可以自己来选择电流,但是对于特斯拉这款车型来说,它的充电电流主要分为这两种方式,慢充电桩,也就是交流桩的话,它的主要充电电流就是220V,如果是快充电桩的话,它的充电电流就是380v,随着安全充电的严格标准出来后,特斯拉的充电电流也在不断完善,充电效率也在打幅度提高,研究的进一步深入,目测特斯拉的功率将会大大提高,最高功率将提高至145千瓦,充电功率也在大幅度提高,充电电流也会随之而改变。
3.特斯拉充电要求条件特斯拉Model 3使用的是密度更大的21700电池,分为标准版和续航版,其电池容量分别为55kWh和75kwh,充满大概需要70度左右,以目前民用电费标准0.4833元/度(无阶梯电价),75kw车型充满电一次的费用约为32元如果是使用公共充电桩所需费用大概是家用充电桩的2倍左右。
特斯拉Model 3标准版和续航版的续航里程分别为590km和595km,而特斯拉充电最为简便的充电地点就是在家里重点。
用家用220V的充电桩充电,充电功率为11kw左右,每小时充电可行驶里程约为40km,充满大概需要15个小时左右,但一般来说,建议电量剩余5%-10%时进行充电,充至90%-95%时停止充电。
因此,Model 3用220V的家用充电桩充电时间一般需要10-12 小时左右特斯拉充电模式特斯拉专用充电桩: 74km/hr。
一般六七个小时可以充满。
加油站国标快充: 250km/hr。
特斯拉低压线束分布
特斯拉低压线束分布特斯拉(Tesla)汽车的低压线束分布主要包括了电动车的各个系统,从电池组到车内的各个部分。
请注意,以下内容是基于我截至2022年1月的知识,特斯拉的设计和技术可能会在以后的车型中有所更新。
1.电池组区域:低压线束从电池组开始,这是整个电动汽车的动力源。
这些线束负责传输电能和信号,以管理电池充电和放电过程。
2.电机和逆变器:低压线束延伸到电动机和逆变器(inverter)区域。
这些组件是负责将电能从电池传递到车轮的关键部分。
3.充电系统:低压线束还涉及到充电系统,包括外部充电接口和车辆内部的充电控制器。
这些线束传递充电信号和电能。
4.车辆控制系统:特斯拉车辆配备了先进的车辆控制单元(Vehicle Control Unit,VCU),低压线束连接到这个控制单元,用于传递控制和信息信号。
5.驾驶舱区域:低压线束延伸到驾驶舱,连接车辆内部的各个系统,包括仪表盘、娱乐系统、空调和其他电子设备。
6.安全系统:特斯拉车辆配备了先进的安全系统,低压线束还涉及到这些系统,包括制动控制、防抱死系统(ABS)、稳定性控制系统(ESC)等。
7.车身电子系统:这包括门锁、车窗控制、车灯、转向灯等。
低压线束将这些车身电子系统连接到整车的电气系统。
请注意,特斯拉采用高度集成的设计,通过CAN总线等技术实现各个系统之间的通信。
这种设计有助于提高效率和降低线束的复杂性。
总体而言,特斯拉的低压线束分布是为了实现高度的智能化和集成,以提供更好的性能、安全性和用户体验。
特斯拉可能在新车型中进行技术更新和设计调整,因此具体的配置和分布可能会有所不同。
特斯拉 交流充电 原理
特斯拉交流充电原理一、介绍特斯拉是一家全球知名的电动汽车制造商,其独特的交流充电技术使其成为行业的领导者之一。
本文将深入探讨特斯拉交流充电的原理以及其背后的技术。
二、交流充电的优势特斯拉采用交流充电技术,相比直流充电具有以下优势: 1. 充电设备更加普及:交流充电设备更加普及,相对于直流充电设备而言,用户更容易找到交流充电设备进行充电。
2. 充电成本更低:交流充电设备成本更低,这意味着充电设施的建设和维护成本也相对较低。
3. 充电效率更高:特斯拉采用的交流充电技术能够实现高效率的能量转换和传输,从而提高充电效率。
三、特斯拉交流充电的原理特斯拉交流充电的原理可以分为以下几个方面:1. 交流电源特斯拉车辆通过标准的交流供电进行充电。
交流电从电网输送到特斯拉车辆,经过一系列的转换和控制,最终转化为用于充电的电能。
2. 充电设备特斯拉车辆充电设备包括充电桩和充电线缆。
充电桩是提供交流电能的设备,而充电线缆则将交流电能传输到特斯拉车辆的电池系统中。
3. 充电过程特斯拉车辆充电的过程可以分为以下几个步骤: 1. 连接充电设备:将特斯拉车辆与充电设备连接,确保充电线缆的牢固连接,以保证安全充电。
2. 识别充电设备:特斯拉车辆会自动识别充电设备,并根据设备的参数进行相应的设置。
3. 控制充电过程:特斯拉车辆会通过控制系统对充电过程进行监控和控制,以保证充电的安全和高效。
4. 电能转换:充电过程中,交流电能会经过特斯拉车辆内部的变流器进行转换,变成直流电能供给电池系统充电。
5. 充电完成:特斯拉车辆会根据充电需求进行充电,当电池达到所设定的充电状态后,充电过程会自动停止。
四、特斯拉交流充电技术的创新特斯拉交流充电技术的优秀表现得益于其创新的技术手段和设计理念。
以下是几个特斯拉交流充电技术的创新点:1. 高效能量传输特斯拉采用了高效能量传输技术,通过充电线缆和车辆之间的磁共振耦合,实现无线传输电能,从而提高充电效率。
电动汽车快慢充充电原理
电动汽车快/慢充充电原理作者:***来源:《汽车世界·车辆工程技术(中)》2019年第02期摘要:电动汽车与传统车相比,最重要的部品就是动力电池。
补充电池动能,就需要正确地充电方式。
本文介绍了电动汽车的充电系统的结构、原理、连接方式等相关技术要求。
关键词:电动汽车;快/慢充;充电原理0 绪论随着对环境保护的日益迫切,国家对新能源汽车的大力支持,各大车企争相布局新能源汽车领域,不断对车型的换代转型。
新能源汽车行业经历了从无到有,从小到大,进入快速发展阶段。
现在越来越多的电动汽车进入百姓生活,越来越多的人接受并愿意选择电动汽车做为代步工具。
与传统的内燃机引擎汽车相比,电动汽车最直接地不同点就是配备纯电驱动系统,其能量来源于动力电池,补充动力的方式就是通过外部充电设备给动力电池进行充电。
下面我们就以东风悦达起亚汽车有限公司生产的KX3 EV电动车为例,介绍一下电动汽车快充/慢充的充电原理。
1 充电系统的构成1.1 充电系统主要部品纯电动车的充电系统由以下部品构成:直流充电接口、交流充电接口、车载充电机(OBC),高压配电盒(HV BOX),动力电池总成、高压线等。
通信管理方式采用CAN网络,以电力控制装置(EPCU),电池管理系统(BMS)为主要控制单元,管理其他电器部品的工作状态。
(见图1)1.2 直流充电接口(Direct Current Charging System)车辆侧利用380V以上的直流电源给动力电池充电的充电口,通常也称快充插座。
快充插座选择应满足GB/T 20234.3-2015《电动汽车传导充电用连接装置第3部分:直流充电接口》的要求。
1.2.1 快充插座示意图(见图2)1.2.2 快充插座接口定義(见表1)1.3 交流充电接口(Alternating Current Charging System)车辆侧利用家用交流电源,通过车辆内部充电器给动力电池充电的接口。
通常也称慢充插座。
特斯拉超级快充原理
特斯拉超级快充原理
特斯拉超级快充技术基于直流(DC)快速充电原理。
传统的交流(AC)充电方式将电能从电网转换为交流电并通过车辆充电器将其转换为电池所需的直流电能。
而特斯拉超级快充则通过直接连接到高压直流电源,将直流电能直接输送到车辆电池中。
特斯拉超级快充基于以下原理实现高速充电:
1. 高压输送:特斯拉超级快充系统通过高压输送直流电能,降低了电流大小,减少了能量损失,从而提高了充电速度。
2. 液冷系统:超级充电器设备具备高效的液冷系统,可以快速降低充电过程中的电池温度,从而实现更高的充电功率。
3. 高功率充电机:特斯拉超级充电站配置了高功率充电机,能够提供高达数百千瓦的充电功率,相较于传统充电方式提供的数十千瓦功率,充电速度得到了大幅提升。
4. 充电配套技术:特斯拉电动汽车和超级充电站之间使用了一套配套的通信技术和协议,实现了充电机与电动汽车之间的高效沟通和操作,确保充电过程的安全和效率。
总的来说,特斯拉超级快充利用高压输送、液冷系统、高功率充电机和充电配套技术等关键技术手段,实现了快速、高效的电池充电,极大地提升了电动汽车的充电速度和便利性。
电动汽车交流充电接口电路设计
电动汽车交流充电接口电路设计
电动汽车的交流充电接口电路设计是一项复杂而重要的工程任务,需要考虑安全、效率和兼容性等多个方面。
下面我将从几个关键角度来回答这个问题。
首先,电动汽车的交流充电接口电路设计需要考虑安全性。
这包括过流、过压、过温等保护功能的设计,以确保充电过程中不会对车辆或充电设备造成损坏或安全隐患。
此外,还需要考虑防止电路短路和漏电的设计,以确保用户在充电过程中不会受到电击或其他意外伤害。
其次,效率是电动汽车充电接口电路设计的另一个重要考量因素。
设计应该尽可能减小能量转换过程中的损耗,提高充电效率,减少能源浪费。
这包括合理选择电源变换器、整流器和滤波器等元件,以及优化充电控制算法,使得充电过程尽可能快速而又稳定。
另外,兼容性也是设计电动汽车交流充电接口电路时需要考虑的重要因素。
设计的充电接口应该符合国际通用的充电标准,以确保能够兼容各种品牌和型号的充电设备。
同时,还需要考虑不同充电功率和电压等因素对充电接口设计的影响,以确保在不同条件下
都能够正常充电。
最后,设计电动汽车交流充电接口电路还需要考虑用户体验和
便利性。
这包括设计易于操作的插拔接口、充电状态指示灯和充电
完成提示等功能,以提高用户对充电过程的掌控感和安全感。
综上所述,设计电动汽车交流充电接口电路需要综合考虑安全、效率、兼容性和用户体验等多个因素,以确保充电过程安全、高效、方便并且符合国际标准。
特斯拉ModelSPlaid电池系统解析
特斯拉ModelSPlaid电池系统解析我想写一下有关Model S Plaid的电池系统设计,同时探讨一下特斯拉的设计理念。
参考信息一方面主要来自Model S Plaid的拆解信息,另一方面对比借鉴了其他方面的内容。
在拆解中,目前观察得到Model S Plaid的电池设计包括:•导入了在Model 3中的PCS(Charger+DCDC)设计,11kW 是标准的车载充电系统;•电池系统头尾设计了两个维修窗口,分别针对PCS和两组接触器(主正、主负和双胞胎的快充接触器);•为PyroFuse单独设计了维修窗口——实践证明把PyroFuse作为单独一道防线,得把这个部件作为易损件,需要作单独维修的处理;•导入了Model Y上的金属壳体的连接器,缩短了快充连接线缆的长度,目标是将来面向大电流的350kW充电。
从整体的设计理念来看,我们可以看到特斯拉在设计理念上几个特别有意思的地方:•每个平台都在迭代,存在一些共性的优秀设计,可以进行类似模块化的移植;•虽然Model S和Model 3是不同平台,但是在验证确认后的优秀设计,是很快同步部署上不同平台,而且部署得非常之快;•单个平台的迭代和更新,是朝着不断降本和优化的方向,在不断完善。
图1 特斯拉从Model S到Model S Plaid 电池系统的迭代下面这个是一个双电机版本,实际上Model S plaid 还有一种前1后2的驱动配置。
图2 Model S Plaid的高压系统概览在这里最让人印象深刻的是Model S Plaid的电气维修设计,由于特斯拉是往CTP发展的,所以它的电气设计方面特别注重可维修性。
(1)Service Panel 1这部分在座椅下方和电池关联的部分,如下图所示。
图3 Model S Plaid电池系统的Service Panel 1这个Panel下面,最主要的部件是四个接触器,包括快充的双胞胎接触器、主正和主负接触器。
新能源汽车快速充电系统设计与实现
新能源汽车快速充电系统设计与实现近年来,随着环保意识的提高和汽车行业不断变革,新能源汽车已逐渐成为一种趋势。
然而,新能源汽车的一大限制是充电时间过长,这对于用户和车辆的使用效率都带来了很大的影响。
因此,如何快速充电是新能源汽车行业必须要面对和解决的问题之一。
1. 快速充电系统设计方案新能源汽车快速充电系统的设计方案通常包括以下几个要点:1.1 快充桩设计快充桩作为新能源汽车的充电接口,是整个快速充电系统的核心部件,直接对整个系统的充电效率和使用寿命产生重要影响。
因此,快充桩设计需要遵循以下原则:1)符合标准规范:快充桩需要符合国家和行业标准规范,以确保其安全性、可靠性和稳定性。
2)输出功率高:快充桩需要可以输出高功率电流,以实现快速充电。
3)充电稳定:快充桩需要可以保证充电稳定,避免充电时间延长或对车辆电池寿命产生影响。
1.2 充电站布局新能源汽车快速充电站的布局需要考虑到用户的使用需求、市场需求以及运营成本等多个方面。
1)用户使用需求:快速充电站应该布局在方便用户使用的地点,比如在高速公路、超市、商业中心等地方。
2)市场需求:快速充电站的布局还需要考虑市场需求,选择有潜力的市场区域和消费者群体。
3)运营成本:快速充电站布局还需要考虑到运营成本,在可用场地、电力资源充裕的地方建站并保证足够的利润空间。
1.3 通讯和控制系统新能源汽车快速充电系统需要配备通讯和控制系统,以实现对充电桩的远程监控和控制,包括充电状况、故障诊断、远程控制等功能。
2. 快速充电系统的实现方案新能源汽车快速充电系统的实现方案包括以下几个要点:2.1 快充桩制造和安装快充桩制造和安装需要遵循国家和行业标准规范,包括安装位置、接口规格、充电功率、安全保护等要求,保证其安全可靠地运行。
2.2 充电站的建设和管理快速充电站的建设和管理需要考虑未来市场需求的变化,保证市场供需平衡,并采用科学、规范的管理方式,确保整个充电系统的正常运转和安全运行。
2021款特斯拉ModelYECU接口梳理
2021款特斯拉ModelYECU接口梳理展开全文特斯拉的电子电气架构图大家都很熟悉了(想回看的可以戳—>特斯拉的电子电气架构,或者如图1所示),3个域控制模块分别是中央计算模块(CCM),左车身控制模块(BCM LH)右车身控制模块(BCM RH),其中CCM负责信息娱乐系统、驾驶辅助系统和车内通信连接。
BCM LH负责车身便利性系统,包括转向,助力,以及制动等,BCM RH负责底盘安全系统、动力系统、热管理等。
图1 Model 3的网络架构图但是这些仅仅只是列举了其主要的功能,对于其与其他ECU的交互,由于内部软件是不可知的,因此只能通过其与外部的接口来窥探一二。
下面我们来看看2021 Model Y的各模块接口。
首先我们来看一下BCM LH模块,其外形如图2所示,共有9个接插件,其共有8路CAN总线和1路LIN总线,以及为大多数模块供电的电压输出引脚和GROUND引脚,另外还有一些传感器的输入输出引脚,详细请查看表1。
图2 Model Y BCM LH 模块管脚名称 管脚功能所属系统X39-10 LIFTGATE 传感器供电 LIFTGATE_STRUT X039-11 LIFTGATE 霍尔传感器输入A X039-12 LIFTGATE 霍尔传感器输入B X039-13 LIFTGATE 传感器GROUD X031-32 LIFTGATE_STRUT_OPEN X031-31 LIFTGATE_STRUT_CLOSEX030A-27 后驱动电机旋变Switched12V 供电 后驱系统 X031-21后驱动电机旋变Unswitched12V 供电X030A-6与车顶系统的LIN总线X030A-26车顶系统供电VBAT车顶系统X030B-6备用GROUNDX030A-8车身高度传感器RL GROUND车身高度传感器RLX030A-20车身高度传感器RL信号输入X030A-21车身高度传感器RL5V供电X037-22车身高度传感器FL供电X037-23车身高度传感器FL信号输入车身高度传感器FLX037-9车身高度传感器FL GROUNDX030A-28充电口ECU的VBAT供电充电口ECUX031-10尾灯信号输出X031-11转向信号输出车身尾灯控制 LHX031-12刹车信号输出X031-5后座USB 12V供电USB PortsX031-22与感应充电器的LIN总线感应充电器X031-3中控台电源插座12V供电中控台电源插座X031-18中控台电源插座 GROUNDX039-26后座电源插座12V供电后座电源插座X039-14后座电源插座 GROUNDX030A-9中控台前箱 LED供电中控台前箱X030A-10中控台后箱灯LED供电中控台后箱灯X030A-24安全控制器供电安全控制器X039-24Dump Switch LEDX039-24Dump Switch信号输入Dump SwitchX031-39Dump Switch GROUNDX030A-1和-2与安全控制器的CAN连接安全控制器X037-5和-6与前Front BCM的CAN连接Front BCMX037-17和-16与前BCM RL的CAN连接BCM RLX037-13和-12与转向ECU的CAN连接转向ECUX031-29和-30与前Front BCM的CAN连接Front BCMX031-42和-43与前BCM RL的CAN连接BCM RLX031-44和-45与约束控制器的CAN连接约束控制器X031-13和-14与后驱DCU的CAN连接后驱DCU表1 BCM L的引脚定义接下来再来看一下Model Y的BCM RL,其外形图如图3所示,其总共有9个接插件,除了CAN和LIN总线外,其他主要是供电以及车身附件的控制引脚,包括后视镜、后备箱、雾灯等,引脚具体定义如表2所示。
