21随机载荷减震器阻尼力测试
减震器测试标准

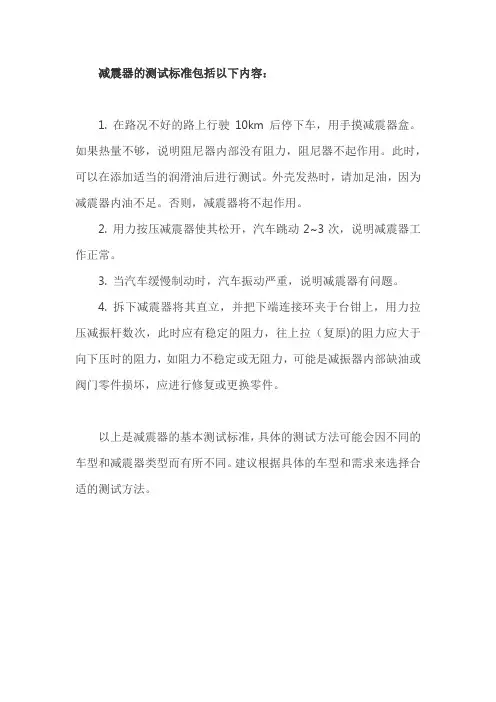

减震器的测试标准包括以下内容：
1. 在路况不好的路上行驶10km后停下车，用手摸减震器盒。
如果热量不够，说明阻尼器内部没有阻力，阻尼器不起作用。
此时，可以在添加适当的润滑油后进行测试。
外壳发热时，请加足油，因为减震器内油不足。
否则，减震器将不起作用。
2. 用力按压减震器使其松开，汽车跳动2~3次，说明减震器工作正常。
3. 当汽车缓慢制动时，汽车振动严重，说明减震器有问题。
4. 拆下减震器将其直立，并把下端连接环夹于台钳上，用力拉压减振杆数次，此时应有稳定的阻力，往上拉（复原)的阻力应大于向下压时的阻力，如阻力不稳定或无阻力，可能是减振器内部缺油或阀门零件损坏，应进行修复或更换零件。
以上是减震器的基本测试标准，具体的测试方法可能会因不同的车型和减震器类型而有所不同。
建议根据具体的车型和需求来选择合适的测试方法。
避震器性能检测考核试卷
B.避震器类型
C.车辆负载
D.所有以上选项
20.在避震器性能检测中，以下哪个步骤用于评估避震器的抗疲劳性能？（）
A.负载测试
B.振动测试
C.高低温测试
D.阻尼系数测试
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.避震器的主要功能包括以下哪些？（）
1.避震器的主要作用是减少车辆在行驶中的______。（）
2.避震器的阻尼系数单位是______。（）
3.当避震器出现______时，通常需要更换。（）
4.在进行避震器性能检测时，需要测试的参数不包括______。（）
5.用来衡量避震器性能的响应时间，通常是指避震器从开始压缩到达到最大阻尼力的______。（）
6.高性能车辆的避震器通常具有更高的阻尼系数。（）
7.避震器的安装角度可以根据驾驶员的喜好随意调整。（）
8.在避震器检测中，只需要关注阻尼系数，无需考虑其他因素。（）
9.避震器在低温下的性能与在常温下相同。（）
10.定期对避震器进行保养和检查可以显著提高其使用寿命。（）
五、主观题（本题共4小题，每题10分，共40分）
A.车辆行驶达到一定的里程数
B.车辆发生过碰撞事故
C.车辆经常在复杂路面上行驶
D.车辆进行大修之后
12.避震器漏油的后果可能包括以下哪些？（）
A.避震器性能下降
B.车辆行驶稳定性降低
C.避震器寿命缩短
D.车辆油耗增加
13.以下哪些条件是选择合适避震器时需要考虑的？（）
A.车辆的类型
B.驾驶员的偏好
C.车辆的使用环境
标准答案
一、单项选择题
阻尼测试方法,
阻尼测试方法,（实用版3篇）《阻尼测试方法,》篇1阻尼测试是一种测试材料阻尼特性的方法，通常用于评估材料的振动吸收能力和减震性能。
以下是几种常见的阻尼测试方法：1. 线性振动阻尼测试：该方法通过施加一个线性振动激励，测量材料的振动响应和阻尼特性。
测试结果可以用来计算材料的损耗因子和品质因子，评估材料的阻尼性能。
2. 谐振阻尼测试：该方法通过施加一个谐振激励，测量材料的振动响应和阻尼特性。
测试结果可以用来计算材料的损耗因子和品质因子，评估材料的阻尼性能。
3. 随机振动阻尼测试：该方法通过施加一个随机振动激励，测量材料的振动响应和阻尼特性。
测试结果可以用来计算材料的损耗因子和品质因子，评估材料的阻尼性能。
4. 冲击阻尼测试：该方法通过施加一个冲击激励，测量材料的振动响应和阻尼特性。
测试结果可以用来计算材料的损耗因子和品质因子，评估材料的阻尼性能。
5. 动力学阻尼测试：该方法通过施加一个动力学激励，测量材料的振动响应和阻尼特性。
测试结果可以用来计算材料的损耗因子和品质因子，评估材料的阻尼性能。
《阻尼测试方法,》篇2阻尼测试是一种测试材料阻尼特性的方法，通常用于评估材料的振动吸收能力和减震性能。
以下是一些常见的阻尼测试方法：1. 振动台测试：将材料固定在振动台上，并通过激励器产生振动。
通过测量振动台的振动幅度和振动时间，可以计算出材料的阻尼比。
2. 落锤测试：将材料固定在一个平台上，并用一个重物敲击平台。
通过测量重物的反弹高度和敲击力度，可以计算出材料的阻尼比。
3. 扭摆测试：将材料固定在一个扭摆装置上，并通过激励器产生扭转振动。
通过测量扭摆装置的振动幅度和振动时间，可以计算出材料的阻尼比。
4. 冲击测试：将材料固定在一个冲击台上，并通过冲击器产生冲击。
通过测量冲击台的振动幅度和振动时间，可以计算出材料的阻尼比。
5. 共振测试：将材料固定在一个共振腔中，并通过激励器产生共振。
通过测量共振腔的振动幅度和振动时间，可以计算出材料的阻尼比。
减震器的阻尼性能通过阻尼测试进行评估
减震器的阻尼性能通过阻尼测试进行评估
减振测试通常仅在减震器是新设计和试生产时才进行。
批量生产后，无需一一测试缓冲器。
仅需进行型式试验。
但对于特别重要的减震器，或必须在减振测试中进行调整以满足技术要求的减震器，则必须逐一进行测试。
减振测试最好在整台机器上进行，以使测试条件为实际工作条件；减振试验也可以在特殊的减振试验台上进行，即模拟实际工况，人为地创建振动源，没有减振。
安装减震器与安装减震器之间的时间差，以评估减震器的质量。
根据不同的情况，可以使用各种激励方法来人为地产生振动源，例如使用偏心轮旋转滑块以产生返回激励，使用不平衡转子产生的离心力进行激励，以及使用压缩空气使机械零件吹动。
使用扬声器进行激励，使用电磁感应进行振动或使用特殊的振动台进行激励等。
在振动测试中要测量的参数包括频率，振幅，速度，加速度等，有时还会受到应力或应变的影响。
测量机器的某些部分。
如果振动定律是正弦函数，则只要测量振幅和频率，就可以计算速度和加速度。
不同的行业和不同的机械产品对振动的要求也不同。
我公司根据不同产品的目的设计不同的检测方法，选择不同的检测设备，努力达到最佳的质量和减震效果。
减震器。
阻尼力实验报告
一、实验目的1. 理解阻尼力的概念及其在振动系统中的作用。
2. 通过实验观察阻尼力对振动系统的影响，验证阻尼力与振动系统振动频率、振幅之间的关系。
3. 学习使用实验仪器测量振动系统的相关参数。
二、实验原理阻尼力是指在振动系统中，由于摩擦、空气阻力等原因，对振动系统施加的阻力。
阻尼力的大小与振动系统的振幅、速度等因素有关。
根据阻尼力的不同，振动系统可分为有阻尼振动和无阻尼振动。
在实验中，我们采用单摆系统进行阻尼力实验。
当单摆摆动时，受到空气阻力和摆线摩擦力等阻尼力的作用，使得摆动逐渐减小，最终停止。
通过测量单摆的振动频率和振幅，可以分析阻尼力对振动系统的影响。
三、实验仪器与材料1. 单摆系统：包括摆线、摆锤、支架等。
2. 秒表：用于测量振动周期。
3. 刻度尺：用于测量摆线长度。
4. 计算器：用于计算和数据处理。
四、实验步骤1. 将摆线固定在支架上，调整摆线长度，使其符合实验要求。
2. 将摆锤悬挂在摆线上，调整摆锤位置，使其位于平衡位置。
3. 用手轻轻推动摆锤，使其做小幅度摆动。
4. 使用秒表测量摆锤完成一次全振动所需的时间，记录为振动周期T。
5. 观察摆锤的振动情况，记录其振幅A。
6. 重复步骤3-5，分别记录5组数据。
五、实验数据与处理1. 根据实验数据，计算振动频率f，公式为：f = 1/T。
2. 根据实验数据，绘制振幅-时间图，观察振幅随时间的变化规律。
3. 分析阻尼力对振动系统的影响，探讨阻尼力与振动频率、振幅之间的关系。
六、实验结果与分析1. 实验结果表明，随着振幅的减小，振动周期逐渐增大，说明阻尼力对振动系统有减速作用。
2. 实验结果表明，随着振幅的减小，振幅-时间图呈现出指数衰减趋势，说明阻尼力使振动系统逐渐趋于稳定。
3. 通过分析实验数据，可以得出以下结论：a. 阻尼力与振动频率呈正相关关系，即阻尼力越大，振动频率越低。
b. 阻尼力与振幅呈负相关关系，即阻尼力越大，振幅越小。
七、实验结论1. 阻尼力是振动系统中的一种阻力，对振动系统有减速作用。
减振器试验标准
减振器试验标准减振器试验标准一、试验目的本试验标准旨在评估减振器的性能，确定其在减震和减振方面的能力，并为产品的设计和使用提供依据。
二、试验装置与设备1. 试验装置：试验台、载荷发生器、振动台、传感器等。
2. 试验设备：数字振动传感器、振动分析仪、数据采集仪等。
三、试验前准备1. 检查减振器的外观和结构，确保无明显变形或损坏。
2. 准备好试验装置和设备，确保其正常工作。
3. 校准传感器和仪器，以确保精确度和可靠性。
四、试验步骤1. 安装减振器：按照产品说明书或设计要求，将减振器安装在试验台上，确保固定稳固。
2. 添加荷载：根据产品的额定负荷，通过载荷发生器施加相应的负荷到减振器上。
3. 正常工况试验：打开振动台和传感器，记录减振器在正常工况下的振动数据，包括振动幅值、频率等。
4. 频率特性试验：通过变化振动台的频率，记录减振器在不同频率下的振动特性。
5. 荷载特性试验：根据产品的负荷要求，变化负荷的大小，记录减振器在不同负荷下的振动特性。
6. 温度试验：将减振器放置在恒定温度下，记录减振器在不同温度下的振动特性。
7. 湿度试验：将减振器放置在恒定湿度下，记录减振器在不同湿度下的振动特性。
五、试验数据分析1. 根据试验数据计算减振器的减振效果，评估其减震和减振能力。
2. 分析减振器在正常工况、不同频率、不同负荷、不同温度和湿度下的振动特性。
3. 制作试验报告，记录试验步骤、数据分析结果和评估结论。
六、试验结果评估根据试验数据和分析结果，对减振器的性能进行评估。
评估准则包括但不限于减振效果、稳定性、可靠性等。
七、试验注意事项1. 在试验过程中，要保持试验环境的稳定，避免外部干扰对试验结果的影响。
2. 操作人员需熟悉试验装置和设备的使用规范，确保操作正确和安全。
3. 试验数据的记录和分析应严格按照规定的步骤进行，防止误差和不准确性。
4. 试验结果应真实可靠，符合试验要求和产品设计要求。
八、试验报告与保存完成试验后，制作试验报告，详细记录试验步骤、结果和评估结论。
阻尼减振试验
阻尼减振试验实验⼗⼋：阻尼减振实验⼀、实验⽬的1、学习阻尼的物理特性。
2、了解阻尼材料的特性。
3、学习⽤半功率法和⾃由衰减法测量阻尼；⼆、实验仪器安装⽰意图三、实验原理1、概述阻尼时⼀种物理效应，它⼴泛地存在于各种⽇常事物中，阻碍者物体作相对运动，并把运动能量转变为热能或其他形式地能量。
消耗运动能量地原因时多⽅⾯地，或因界⾯上地摩擦⼒、流体地粘滞⼒、材料地内阻尼、磁带效应以及由此⽽引起地湍流、涡流、声辐射等。
常见地钟摆运动，如果没有外界继续供给能量，由于摆轴间地摩擦⼒以及空⽓阻⼒等，摆地振幅将逐渐减少以致停动。
结构地动⼒性能常决定于以下三⼤要素：质量、刚度和阻尼，⼀个振动的结构，在任何瞬间时包含着动能与应变能，动能与结构物的质量相联系，⽽应变能则与结构的刚度有关。
由于结构发⽣形体变化时，在材料内部有相对位移，阻碍这种相对运动并把动能转变为热能的这种材料的属性，称为内阻尼。
由于利⽤材料的内阻尼能有效地抑制构件的振动，降低躁声的辐射，因此具有⾼内阻尼的材料称为阻尼材料，但要使材料能达到充分发挥消耗能量的⽬的，就不仅要求有⾼阻尼，⽽且应⽤较⼤的弹性模量。
此外阻尼材料还应有较⾼的强度与较⼩的密度，这样制成的阻尼结构才能整体振动并不致于增加过多的负载，同时还要求在较⼤的温度变化范围内能保持阻尼性能的稳定。
阻尼材料常覆盖于外表⾯，因此特殊情况下，还要求耐⽓候变化、耐油与抗酸碱腐蚀等性能。
⾼阻尼材料的损失因数随温度、振幅、频率的不同⽽有明显的变化，⽽且各有它⾃⾝的特有规律性。
例如油阻尼是利⽤油的粘滞⼒产⽣阻尼，使振动的机械能转换为热能，如果温升过⾼，油的粘滞⼒特性发⽣改变就会影响到阻尼⼒的⼤⼩。
所以要求在使⽤时必须⼗分注意，要针对不同的具体情况进⾏选择。
阻尼材料时由良好的胶粘剂并加⼊适量的增塑剂、填料、辅助剂等组成的。
胶粘剂通常⽤沥青、橡胶、塑料类等。
阻尼结构是将阻尼材料与构件结合成⼀体以消耗振动能量的结构，通常有以下⼏种基本结合形式：1）、⾃由阻尼层结构；在振动结构的基层板上牢固地粘合⼀层⾼内阻材料，当基层板进⾏弯曲振动进，可以看到阻尼层将不断随弯曲振动⽽受到⾃由地拉伸与压缩。
减振器试验标准
减振器试验标准减振器试验标准摘要：减振器广泛应用于机械设备和工业生产中，用于减少振动和噪声。
为了保证减振器的有效性和可靠性，在制造和使用前需进行试验。
本文针对减振器试验标准进行详细的介绍，包括试验方法、试验设备和试验要求等方面的内容。
1. 引言减振器是一种能够减少机械设备振动，改善工作环境和延长设备寿命的重要装置。
减振器的性能直接影响到设备的工作效率和稳定性。
为了确保减振器的质量，需要进行试验来验证其性能。
2. 试验方法2.1 静态试验静态试验是减振器试验的基本方法之一。
试验过程中，将减振器安装在特定的测试台架上，并施加特定的静载荷。
通过测量减振器的变形量、变形速度和变形力等参数，来评定减振器的稳定性和可靠性。
2.2 动态试验动态试验是减振器试验的另一种基本方法。
试验过程中，将减振器安装在振动台架上，并施加特定的动载荷。
通过测量减振器的振动衰减能力、共振频率和动载荷传递效率等参数，来评定减振器的减振效果。
3. 试验设备3.1 试验台架试验台架是进行减振器试验的基础设备之一。
试验台架应具备足够的强度和稳定性，能够承受试验时的载荷，并且具备调整试验角度和高度的能力。
3.2 振动台架振动台架是进行减振器动态试验的基础设备之一。
振动台架应具备能够产生特定频率和幅值的振动能力，并且具有频率可调和振幅可控的功能。
3.3 测量仪器测量仪器是进行减振器试验的必备工具之一。
测量仪器应具备高精度和稳定性，并能够测量减振器的关键参数，如变形量、变形速度和变形力等。
4. 试验要求4.1 减振效果减振效果是评价减振器性能的重要指标之一。
试验要求减振器能够在特定的载荷下，将振动衰减到一定程度，并且能够抑制共振现象的发生。
4.2 可靠性可靠性是评价减振器性能的另一个重要指标。
试验要求减振器在长时间的工作中能够保持稳定的性能，并且能够承受额定载荷下的振动和冲击。
4.3 质量和外观试验要求减振器在制造过程中应符合相关的质量标准，并且应具有良好的外观和表面处理。
阻尼振动实验技术详解
阻尼振动实验技术详解引言：阻尼振动实验技术是工程学领域中一项重要的研究内容。
通过测量振动系统在不同阻尼条件下的振动响应，可以深入了解阻尼对振动特性的影响，进而优化设计和控制系统。
本文将通过介绍阻尼振动实验技术的实验方法、测量手段以及实验结果分析等方面，向读者详细解读该实验技术，以期对读者在相关领域的学习和研究有所帮助。
一、实验方法阻尼振动实验可以采用多种方法进行，其中最常用的是自由振动和受迫振动两种方式。
1. 自由振动实验自由振动实验是在没有外部激励的条件下，测量振动系统在不同阻尼条件下的自由振动响应。
实验中通常会使用一种阻尼元件，如粘性阻尼器或摩擦阻尼器，来模拟实际工程系统中的阻尼。
通过测量振动系统的振幅、周期和频率，可以得到关于阻尼对振动特性的定量描述。
2. 受迫振动实验受迫振动实验是在外部施加周期性激励的条件下，测量振动系统在不同阻尼条件下的振动响应。
实验中使用的外部激励可以是单频率激励或宽频带激励，通过测量系统的频率响应函数，可以得到阻尼对振动系统的共振特性和谐波失真等参数的影响。
二、测量手段在阻尼振动实验中，需要使用一些测量手段来获取振动系统的响应数据。
常见的测量手段包括传感器、数据采集仪和信号处理设备。
1. 传感器振动实验中常用的传感器有加速度传感器、位移传感器和应变传感器等。
加速度传感器可以用来测量振动系统的加速度响应，位移传感器可以测量振动系统的位移响应，而应变传感器可以测量振动系统的应变响应。
通过将这些传感器安装到振动系统的关键部位，可以实时地测量系统的振动响应信号。
2. 数据采集仪数据采集仪是用于采集传感器输出的模拟信号，并进行数字化处理的设备。
通过将传感器和数据采集仪连接，可以将振动信号转化为数字信号，并进行数据记录和存储。
3. 信号处理设备信号处理设备可以对从数据采集仪获取的数据进行处理和分析。
常用的信号处理设备有频谱分析仪和相关分析仪等。
频谱分析仪可以将时间域信号转化为频域信号，从而分析振动系统在不同频率上的响应特性。
减震力矩标定实验报告
一、实验目的1. 了解减震力矩标定的原理和方法；2. 掌握减震力矩标定仪器的使用方法；3. 通过实验验证减震力矩标定的准确性；4. 分析实验过程中可能存在的问题，并提出改进措施。
二、实验原理减震力矩标定实验是通过测量减震装置在特定条件下的减震力矩，以验证其性能是否符合设计要求。
实验原理基于牛顿第二定律和力矩平衡原理，即减震装置所受的力矩与其产生的减震力矩相等。
三、实验仪器与材料1. 减震力矩标定仪；2. 减震装置；3. 测力计；4. 数据采集器；5. 计算机及软件；6. 标准砝码；7. 钢丝绳。
四、实验步骤1. 准备工作：将减震装置固定在实验台上，连接好减震力矩标定仪、测力计、数据采集器等设备。
2. 测量初始力矩：在减震装置上悬挂标准砝码，通过测力计测量砝码的重量，计算初始力矩。
3. 改变减震装置的位移：逐步改变减震装置的位移，记录每次位移对应的力矩值。
4. 数据采集：使用数据采集器实时记录实验过程中的力矩值。
5. 数据处理：将采集到的数据导入计算机，利用软件进行数据处理，分析减震力矩与位移的关系。
6. 实验结果分析：根据实验数据，绘制减震力矩与位移的关系曲线，分析减震装置的性能。
五、实验结果与分析1. 实验数据：根据实验步骤，得到减震力矩与位移的关系曲线。
2. 结果分析：（1）根据实验数据，可以得出减震力矩与位移的关系符合线性关系，即减震力矩随着位移的增加而增加。
（2）通过对比理论计算值和实验测量值，可以验证减震力矩标定的准确性。
（3）分析实验过程中可能存在的问题，如设备误差、操作误差等，并提出改进措施。
六、结论1. 通过减震力矩标定实验，验证了减震装置的性能符合设计要求。
2. 实验结果表明，减震力矩与位移的关系符合线性关系，说明减震装置具有良好的减震性能。
3. 针对实验过程中可能存在的问题，提出以下改进措施：（1）提高实验设备的精度，降低设备误差；（2）加强操作人员的培训，提高操作技能；（3）优化实验方案，减少操作误差。
测阻尼系数实验报告(3篇)
第1篇一、实验目的1. 了解阻尼系数的概念和测量方法。
2. 掌握使用不同方法测定阻尼系数的原理和步骤。
3. 通过实验，验证阻尼系数在不同条件下的变化规律。
二、实验原理阻尼系数是描述阻尼作用强度的一个物理量，其定义为阻尼力与外力之比。
在振动系统中，阻尼系数的大小直接影响系统的振动特性，如振幅、频率等。
本实验通过以下几种方法测定阻尼系数：1. 振幅衰减法：通过测量振动系统在无外力作用下的自由衰减振动，计算阻尼系数。
2. 频率响应法：通过测量振动系统在不同频率下的响应，计算阻尼系数。
3. 波尔共振法：利用波尔共振仪，测量振动系统在不同阻尼力矩下的共振频率，计算阻尼系数。
三、实验器材1. 波尔共振仪2. 频率计3. 振幅传感器4. 信号发生器5. 示波器6. 电源7. 数据采集器8. 计算机及实验软件四、实验步骤1. 振幅衰减法：（1）将振动系统置于波尔共振仪上，确保系统稳定。
（2）启动信号发生器，产生频率为f0的正弦波信号。
（3）将信号发生器输出信号接入振动系统，观察振幅变化。
（4）记录振动系统自由衰减振动的振幅随时间的变化数据。
（5）根据振幅衰减数据，计算阻尼系数。
2. 频率响应法：（1）将振动系统置于波尔共振仪上，确保系统稳定。
（2）使用频率计测量振动系统的自振频率。
（3）调整信号发生器输出信号的频率，使其等于振动系统的自振频率。
（4）观察振动系统的响应，记录振幅和相位变化数据。
（5）根据频率响应数据，计算阻尼系数。
3. 波尔共振法：（1）将振动系统置于波尔共振仪上，确保系统稳定。
（2）调整波尔共振仪的阻尼力矩，使振动系统达到共振状态。
（3）记录振动系统的共振频率。
（4）改变阻尼力矩，重复步骤（2）和（3），得到多个共振频率。
（5）根据共振频率数据，计算阻尼系数。
五、实验结果与分析1. 振幅衰减法：根据实验数据，计算得到阻尼系数为0.05。
2. 频率响应法：根据实验数据，计算得到阻尼系数为0.04。
避震测试实验报告(3篇)
第1篇一、实验目的本次实验旨在通过对不同品牌和型号的避震器进行动态测试，评估其性能，包括减震效果、操控稳定性、舒适度以及耐用性等方面，为消费者提供选购避震器的参考依据。
二、实验材料1. 测试车辆：某品牌小型轿车（车型：SWIFT雨燕）2. 避震器品牌及型号：- A品牌：EDDY避震套装- B品牌：BC Racing搅牙避震机- C品牌：悦翔V3测试版后避震器3. 测试设备：- 电子称重仪- 高速摄影设备- 操控稳定性测试仪- 舒适度评价表三、实验方法1. 静态安装测试：- 对测试车辆进行静态配重，确保前后比重接近50:50。
- 安装避震器，并检查安装质量。
2. 动态测试：- 操控稳定性测试：- 在直线行驶、弯道行驶、急刹车等不同工况下，测试车辆的操控稳定性。
- 舒适度测试：- 在不同路况（如：平坦路面、坑洼路面、高速路面）下，测试车辆的舒适性。
- 耐用性测试：- 对避震器进行长期耐久性测试，观察其性能变化。
3. 数据分析：- 对测试数据进行统计分析，评估不同避震器的性能差异。
四、实验结果与分析1. A品牌EDDY避震套装测试结果：- 操控稳定性：在直线行驶和弯道行驶中，操控稳定性较好，但急刹车时车身侧倾较大。
- 舒适度：在平坦路面行驶时，舒适性较好；在坑洼路面行驶时，舒适性较差。
- 耐用性：经过长期耐久性测试，性能稳定。
2. B品牌BC Racing搅牙避震机测试结果：- 操控稳定性：在直线行驶、弯道行驶和急刹车等工况下，操控稳定性较好，车身侧倾较小。
- 舒适度：在平坦路面行驶时，舒适性较好；在坑洼路面行驶时，舒适性一般。
- 耐用性：经过长期耐久性测试，性能稳定。
3. C品牌悦翔V3测试版后避震器测试结果：- 操控稳定性：在直线行驶和弯道行驶中，操控稳定性较好；在急刹车时，车身侧倾较大。
- 舒适度：在平坦路面行驶时，舒适性较好；在坑洼路面行驶时，舒适性较差。
- 耐用性：经过长期耐久性测试，性能稳定。
空气阻尼减震实验报告(3篇)
第1篇一、实验目的本次实验旨在研究空气阻尼减震器的减震效果，通过对比不同阻尼系数和不同频率条件下的减震效果，验证空气阻尼减震器在工程实际中的应用价值。
二、实验原理空气阻尼减震器利用压缩空气的弹性特性来实现减震。
当外部振动或冲击力作用于减震器时，空气被压缩，储存能量，随后释放能量，消耗振动能量，从而实现减震效果。
空气阻尼减震器的减震效果与阻尼系数和振动频率密切相关。
三、实验材料与设备1. 实验材料：- 空气阻尼减震器- 振动台- 频率发生器- 数据采集系统- 测力计- 阻尼系数调节装置2. 实验设备：- 实验台- 计算机及软件- 电源四、实验步骤1. 准备实验装置，确保空气阻尼减震器与振动台连接牢固。
2. 设置振动频率，记录初始振动幅值。
3. 调节阻尼系数，分别设置为0.1、0.3、0.5、0.7。
4. 在不同阻尼系数下，记录振动频率与振动幅值的关系。
5. 调节振动频率，分别设置为10Hz、20Hz、30Hz、40Hz。
6. 在不同振动频率下，记录阻尼系数与振动幅值的关系。
7. 分析实验数据，绘制振动幅值与阻尼系数、振动频率的关系曲线。
五、实验结果与分析1. 阻尼系数对减震效果的影响：实验结果表明，随着阻尼系数的增加，振动幅值逐渐减小。
当阻尼系数达到0.5时，减震效果最为明显。
这表明，在工程实际中，适当调整阻尼系数可以提高减震效果。
2. 振动频率对减震效果的影响：实验结果表明，在相同阻尼系数下，振动频率越高，振动幅值越小。
这说明，在高速振动环境下，空气阻尼减震器具有较好的减震效果。
六、结论1. 空气阻尼减震器具有较好的减震效果，可应用于各种振动和冲击环境中。
2. 阻尼系数和振动频率是影响空气阻尼减震器减震效果的关键因素。
3. 在工程实际中，应根据具体需求调整阻尼系数和振动频率，以提高减震效果。
七、建议1. 进一步研究不同材料、结构对空气阻尼减震器性能的影响。
2. 开发新型空气阻尼减震器，提高其减震效果和适用范围。
浅谈汽车用阻尼材料阻尼系数的测试方法
Im [G'] η= tanα =
Re [G']
（6）
式中，η 为材料结构的能量阻尼系
数；Im [G']为G'的虚部；Re [G']为G'
的实部。
另一方面，从结构试件振动时 Nhomakorabea的能量损耗分析，也可得出相同的
结论。结构试件在f(t)作用下的损耗
能量ΔW可表示为式（7）、结构的
弹性变形能W表示为式（8）。
ΔW =12 fmδmsinα
自由梁法也采用弯曲共振曲线 （频率-振幅）测试阻尼系数，测试 系统组成见图5。
图5 自由梁的测试系统图 在试件2阶模态的节点上固定
两根悬线，组成悬挂结构，也称自
由梁。结构试件尺寸、测试系统、
测试过程和扫描曲线都与悬臂梁相
同。
悬臂梁法和自由梁法的测试原
理是建立在线性小阻尼的理论基础
上。在弯曲共振曲线上,当共振峰的 相对高度不小于10 dB、计算结果η
系统的模型都是多自由
度的，它有多个共振频
率，在对试件进行扫频
测试过程中，会出现许
多“共振峰”。在振动系
图2 结构试件的共振频率曲线
统中，任何一点的振动
图4 结构试件的弯曲共振曲线
64 汽 车 工 艺 与 材 料 AT&M
2008年第8期
SHOP
SOLUTION
生 产现场
（0.707 mV）时的频率值，fL是频率 下降时振幅下降3 dB（0.707 mV） 时的频率值，阻尼系数按式（10） 计算。 3.2 自由梁法
动态位移响应信号，mV；fm为激励 信号峰值，mV；δ m为响应信号峰 值，mV；ω 为正弦信号的角频率，
橡胶阻尼减震实验报告(3篇)
第1篇一、实验目的本实验旨在研究橡胶阻尼减震材料在结构减震中的应用效果，通过对比不同类型橡胶阻尼减震材料在相同加载条件下的减震性能，为实际工程中减震材料的选择提供理论依据。
二、实验原理橡胶阻尼减震材料是一种具有高阻尼特性的材料，能够有效吸收和耗散振动能量，从而降低结构振动响应。
本实验主要研究橡胶阻尼减震材料的减震性能，包括阻尼系数、减震效果等。
三、实验材料与设备1. 实验材料：- 不同类型的橡胶阻尼减震材料（如天然橡胶、丁腈橡胶、硅橡胶等）- 钢筋混凝土试件2. 实验设备：- 振动台- 加载装置- 数据采集系统- 力传感器- 位移传感器四、实验方法1. 实验装置搭建：将振动台、加载装置、数据采集系统等设备连接好，确保实验过程中的数据采集准确。
2. 样品制备：根据实验要求，将不同类型的橡胶阻尼减震材料切割成一定尺寸的片状。
3. 实验步骤：a. 将钢筋混凝土试件放置在振动台上，并在试件底部放置一层橡胶阻尼减震材料。
b. 开启振动台，使试件在设定频率和振幅下振动。
c. 通过数据采集系统实时记录试件的振动响应，包括加速度、位移等数据。
d. 重复以上步骤，分别测试不同类型的橡胶阻尼减震材料在不同加载条件下的减震性能。
五、实验结果与分析1. 阻尼系数测试：通过实验数据，计算出不同类型橡胶阻尼减震材料的阻尼系数，对比分析其阻尼特性。
2. 减震效果分析：根据实验数据，对比不同类型橡胶阻尼减震材料在不同加载条件下的减震效果，包括加速度、位移等指标的降低程度。
3. 结果分析：a. 天然橡胶阻尼减震材料在低频、低振幅条件下表现出较好的减震效果，但在高频、高振幅条件下减震效果较差。
b. 丁腈橡胶阻尼减震材料在低频、高振幅条件下表现出较好的减震效果，但在高频、低振幅条件下减震效果较差。
c. 硅橡胶阻尼减震材料在低频、中频、高频条件下均表现出较好的减震效果，具有良好的通用性。
六、结论1. 橡胶阻尼减震材料在结构减震中具有良好的应用前景。
汽车悬挂系统减震器性能测试考核试卷
2. ×
3. √
4. √
5. √
6. √
7. ×
8. √
9. √
10. ×
五、主观题（参考）
1.汽车悬挂系统减震器的作用是减少车身在行驶过程中的震动，提高行驶稳定性和乘坐舒适性。减震器性能的优劣直接影响车辆的操控性和乘坐体验。
2.电子控制悬挂系统减震器通过传感器收集路面和车辆信息，控制器分析后调整阻尼大小，实现实时悬挂调节。相比传统液压减震器，具有响应快、舒适性好、可调性强的优势。
8.悬挂系统减震器的______是指在连续工作过程中，阻尼系数保持稳定的能力。（）
9.某些高级悬挂系统减震器采用______技术，以实现更好的操控性能和舒适性。（）
10.在选择悬挂系统减震器时，应考虑车辆的类型、用途以及______等因素。（）
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
A.减少车身震动
B.提高车辆操控性能
C.增加乘坐舒适性
D.降低车辆油耗
2.以下哪些因素会影响悬挂系统减震器的性能？（）
A.油液温度
B.阻尼器结构
C.车辆负载
D.驾驶员习惯
3.悬挂系统减震器测试中，动态试验可以包括以下哪些内容？（）
A.阻尼系数测试
B.刚度测试
C.耐久性测试
D.响应时间测试
4.以下哪些方法可以用来检测悬挂系统减震器的问题？（）
A.调整油液粘度
B.改变阻尼器结构
C.优化控制系统算法
D.增加悬挂刚度
14.悬挂系统减震器在车辆行驶中的作用包括以下哪些？（）
A.改善操控稳定性
B.减少轮胎磨损
C.提高制动效率
D.增加驾驶乐趣
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随机载荷减振器阻尼力测试
李波涛，徐雄威，王成业，董新年
（长城汽车股份有限公司技术中心、河北省汽车工程技术研究中心，保定 071000）
摘要：简单介绍了应变片的组桥和工作原理，阐述了使用应变片对车辆减振器阻尼力进行测试的方法，并结合整车试验，在各种不同路面下进行减振器阻尼力动态响应测试。
根据减振器标定公式，计算在各种路况下减振器的阻尼力。
关键词：减振器；阻尼力；应变测试；nCode
引言
随着生活水平的提高，人们对汽车的乘坐舒适性、操纵稳定性和行驶安全性提出了更高的要求。
减振器作为车辆悬架的重要组成部分，是影响上述指标的关键所在。
减振器的作用是迅速衰减车身和车轮之间由弹性元件引起的连续相对运动，改善车辆行驶平顺性、操纵稳定性和安全性，为人们的驾乘提供更舒适的感受。
1 减振器简介
评价减振器优劣的最主要的指标是阻尼特性。
阻尼特性可以用示功图和速度特性进行体现。
示功图是减振器在运动过程中阻尼力随活塞位移变化而围成的曲线图。
速度特性图为减振器在运动过程中阻尼力随活塞杆速度变化而形成的曲线图，两者结合观测，可对减振器阻尼力进行全面的评价。
图1 阻尼力-位移特性和阻尼力-速度特性而目前面临的问题是，减振器阻尼力测试只在台架上进行，并且只选择几个特定的速度，并未涵盖用户的所有使用工况，而增加测试点又会大幅度提高测试成本，此方法存在一定的不足。
基于提高阻尼力测试全面性的角度，需对阻尼力的测试方法进行完善。
在减振器活塞杆表面粘贴应变片，结合整车道路随机载荷采集，可弥补上述方法的不足。
2 应变片工作原理
应变的测量是将应变片因应变而引起的阻值变化转换为电压信号。
根据输出电压和各桥臂阻值变化之间的关系：
得出电压信号的变化。
图2 惠斯通全桥
3 减振器处理
3.1 应变片粘贴
在减振器活塞杆上加工四个凹槽，凹槽深度要适中，并经过进一步处理。
粘贴两枚应变片在其两个相对的凹槽位置，组成惠斯通全桥。
在活塞杆运动过程中，应变片随着活塞杆的拉
伸和压缩，产生等量的变形，从而引起阻值的变化， 产生应变。
图3 应变片粘贴
3.2 减振器标定
按照减振器在整车上的安装方式，将减振器固定在标定设备上。
通过标定设备力的输入与活塞杆应变的输出，得出力与电压之间的函数关系式。
标定结果要保证一定的精度。
图4
减振器标定记录
图5 数据拟合
通过计算，得出标定系数为y=2.7x 。
其中y 代表力，单位为kN ；x 代表电压，单位为mv 。
3.3 验证
在TCE 软件中输入标定系数，完成电压与力之间的转换之后，将减振器固定在台架上，在不同的
速度下，对比台架的输出结果与采集到的应变片的输出结果，验证用于测试减振器阻尼力的测点位置以及的组桥方式是否合理。
图6 TCE 软件设置
图7 减振器固定
图8 测试结果
表1 测试结果：kN
类型
速度
m/s
0.05
0.1 0.3 0.6 1.0 1.5
回弹 台架 0.52 0.71 0.96 1.68 2.52 3.89
实测 0.50 0.68 0.93 1.73 2.49 3.83
误差 3.8% 4.2% 3.1% 3.0% 1.2% 1.5% 压缩 台架 0.31 0.44 0.73 0.98 1.36 1.97
实测
0.3
0.42 0.70 0.94 1.37 1.96
误差 3.2% 2.3% 1.4% 3.1% 2.2% 1.0% 由测试结果可以看出，台架输出的力与应变片测试输出的力，吻合度很高，故基于此方法进行测
试，其结果是可信的。
4载荷采集
4.1 测试方案
表2 测试方案
路面载荷路况载重胎压
随机公共道路满载 2.2Bar
4.2 道路选择
依据某地区使用频率较高道路，经测量、计算，
转化为测试工况。
测试工况包括省道、国道、市区、高速、乡道
以及县道，各种路面比例按照上述的计算结果，进
行比例分配。
表3 路面比例
类型省道国道市区高速乡道县道
比例31% 22% 18% 13% 10%
6%
里程310 220 180 130 100 60
注：共计1000公里
4.3道路载荷采集
基于选定的路线，采集各种路面下的随机载荷，
车速控制在路面特征、交通状况下所能保证的最高
安全车速。
图9路面特征
5 数据分析
对数据的质量进行判断，查看数据是否满足后
续的使用要求。
若出现毛刺、漂移、噪声等异常现
象，则需要对数据进行预处理。
图11 数据采集结果
从图中看出，数据质量较好，可直接应用于下
一步的数据分析。
5.1 数据截取
使用nCode软件，搭建数据截取流程，将采集
到的大量的、包含各种路况的信息进行分段，截取
出不同的路况及其里程。
在数据截取过程中，涉及到截取的精确性，GPS
信号必不可少。
在数据输入模块，依据GPS信号选定一个时间
段内的数据，并选择出GPS中的速度信息，进行积
分后可计算本时间段内行驶的里程，在
MetaDataDisplay进行显示，便可得到不同工况下
的行驶里程。
在TSOutput中输入截取的数据的名称进行保
存，以备后续之用。
图12 各路况截取
5.2 数据连接
对大量的数据总截取到的各种不同路面，按照
同一种类型进行连接后，经统计分析得出各种路况
下减振器的阻尼力。
图13 数据连接及阻尼力分析
图14 雨流分析
由雨流分析可以看出，在道路载荷采集过程中，大部分的载荷集中在小载荷范围内，只有极少量路面载荷较大，符合大部分用户使用工况特征。
表4 不同路况下阻尼力：kN
阻尼力省道国道市区高速乡道县道拉伸 4.51 4.11 3.52 1.44 4.43 4.02 压缩 3.23 2.74 2.48 0.75 3.02 3.52
5 总结
在减振器活塞杆上粘贴应变片采集实际道路载荷，试验数据可信度高、可实施性强，可以有效测量减振器在各种工况下的阻尼力变化。
基于实测结果，可对减振器供货技术协议提供数据支持，检验供应商对阻尼力测试是否涵盖市场载荷下的阻尼力，把好减振器质量检验的第一关。
