城市轨道交通结构分析
简述城市轨道交通线路轨道的组成
简述城市轨道交通线路轨道的组成摘要：一、城市轨道交通线路轨道概述二、轨道组成及功能1.钢轨2.轨枕3.道床4.轨道几何参数5.轨道连接方式三、轨道结构类型及特点1.直线轨道2.曲线轨道3.过渡轨道四、城市轨道交通轨道维护与管理正文：城市轨道交通作为现代城市公共交通的重要组成部分，其线路轨道的组成及结构对于运行安全、舒适性和效率至关重要。
本文将对城市轨道交通线路轨道的组成进行详细阐述，以期提高大家对轨道交通的认识。
一、城市轨道交通线路轨道概述城市轨道交通线路轨道是承载列车运行的基础设施，主要包括钢轨、轨枕、道床等部分。
轨道的各项性能指标直接影响到轨道交通的安全、稳定性和运行效率。
二、轨道组成及功能1.钢轨：钢轨是轨道的主要承载部分，承担着列车的荷载，并通过轨枕传递到道床上。
钢轨通常采用热轧、冷轧等方式制造，具有较高的强度和耐磨性。
2.轨枕：轨枕是钢轨的支撑结构，起到固定钢轨位置、传递荷载和缓解钢轨变形的作用。
轨枕材料主要有混凝土、木质和复合材料等，不同类型的轨枕具有不同的使用场景和性能特点。
3.道床：道床是轨道的基础结构，承担着轨枕和钢轨的荷载，并将其分散到地基。
道床材料有碎石、道砟等，其性能要求是稳定、排水良好、抗冻胀。
4.轨道几何参数：轨道几何参数包括轨距、轨高、轨向等，这些参数决定了轨道的稳定性和运行安全性。
合理的轨道几何参数有助于降低列车运行时的噪声、振动和磨损。
5.轨道连接方式：轨道连接方式有焊接、螺栓连接等。
焊接连接具有连接牢固、稳定性好等特点，适用于高速、重载轨道交通；螺栓连接则便于拆卸和调整，适用于轻型轨道交通。
三、轨道结构类型及特点1.直线轨道：直线轨道是最简单的轨道结构，适用于直线段。
其特点是结构简单、施工方便、维护成本低。
2.曲线轨道：曲线轨道用于轨道交通的曲线段，特点是轨距加大、轨向弯曲。
曲线轨道需要考虑列车在曲线上的运行稳定性、安全性以及乘客的舒适性。
3.过渡轨道：过渡轨道用于连接直线轨道和曲线轨道，使列车能平滑地从一种轨道结构过渡到另一种轨道结构。
城市轨道交通线路与车站结构
任务二 轨道结构
弹条式扣件结构（3D）
扣板式扣件结构（3D）
弹片式扣件
任务二 轨道结构
任务二 轨道结构
二、轨道基本结构
（四）道床
定义：
道床是指路基、桥梁或隧道等下部结构之上，
钢轨、轨枕之下的碎石、卵石层或混凝土层。它是钢
图2-16 钢轨种类示意图
任务二 轨道结构
二、轨道基本结构
从钢轨的质量和强度上分，城市轨道交通所使用的钢轨有如下四种(钢轨的强度以 kg/m表示，数值越大表明其所能承受的重量亦越大)：43kg/m、50kg/m、60kg/m和 75kg/m共四种。其中50kg/m和60kg/m最为常用。
轨道钢一览表
一、线路的分类
（一）正线
定义： 正线是指共载客列车运行的线路，贯穿所有 车站和区间。城市轨道交通正线是独立运行的线 路，一般按双线设计，采用与我国城市街面一致 的右侧行车制。大多数线路为全封闭，与其他交 通线路相交处，一般采用立体交叉。
城市轨道交通线路的分类（平面动画）
任务一 城市轨道交通线路
一、线路的分类
任务一 城市轨道交通线路
以深圳地铁1号线为例：往罗湖方向的为上行，往机场东方向的为下行。同时还 能以一些设备的编号来区分线路的上下行；百米标，信号机编号。上行方向的百米标 为递增，下行的百米标为递减。上行的信号机编号为偶数，下行的信号机编号为单数。
百米标
信号机编号
项目二 城市轨道交通线路与车站结构
钢轨上的列车
任务二 轨道结构
二、轨道基本结构
（1）防脱护轨
定义： 当列车以高速转弯时，外弯一面的轮缘 受着极大的压力，为防止轮缘负荷过重，在 内弯的轨条处会装设一段钢轨，使另一边的 轮缘分担列车转向时所产生的离心力，而通 常这附加的轨条会比正常的轨条高些，以加 强保护。
第四章轨道结构
图2 单开道岔的组成
转辙器部分 连接部分
辙及护轨部分
通向转辙机械
单开道岔的转辙器由两根基本轨、两根尖轨、 单开道岔的转辙器由两根基本轨、两根尖轨、 各种联结零件和道岔转辙机构组成。基本轨用 各种联结零件和道岔转辙机构组成。基本轨用 12.5m或25m标准断面的普通钢轨制成，主股为直 12.5m或25m标准断面的普通钢轨制成，主股为直 线，侧股按转辙器各部分的轨距在工厂事先弯折成 规定的折线。尖轨是转辙器的主要部分，车辆进出 规定的折线。尖轨是转辙器的主要部分，车辆进出 道岔由它引导。尖轨在平面上可分为直线型和曲线 型。辙叉是使车轮从一股钢轨越过另一股钢轨的设 型。辙叉是使车轮从一股钢轨越过另一股钢轨的设 备，它设置于道岔侧线钢轨与道岔主线钢轨相交处。 辙叉又由心轨、翼轨、护轨及联结零件组成。连接 转辙器和辙叉的轨道称为道岔的连接部分，它包括 直股连接线和曲股连接线。 2.道岔的几何形位 2.道岔的几何形位 道岔各部分几何尺寸正确与否，是保证机车车 辆安全、平稳通过的必要条件。在道岔的养护维修 时，对道岔的轨距、某些特定的尺寸一定要严格检 查，确实保证。道岔各部位的几何尺寸是依据车辆 轮对尺寸和道岔轨距按最不利的组合确定的。
图1 钢轨断面
中性轴 螺栓孔轴线
1 2
3
4.钢轨铺设 4.钢轨铺设 正线地段和半径为250m及以上的曲线地段，应铺设 正线地段和半径为250m及以上的曲线地段，应铺设 长轨节，即无缝线路。高架线上的无缝线路需作特殊设计。 在曲线半径R小于300m地段，要铺设耐磨长钢轨，以减少 在曲线半径R小于300m地段，要铺设耐磨长钢轨，以减少 磨耗和接头振动。由于车轮踏面与钢轨顶面主要接触部分 是1/20斜坡，为了使钢轨轴心受力，钢轨亦要设置向内倾 1/20斜坡，为了使钢轨轴心受力，钢轨亦要设置向内倾 斜的轨底坡。规范规定地下铁道轨底坡为1/40。 斜的轨底坡。规范规定地下铁道轨底坡为1/40。 轨道焊接方法有三种： 1）接触焊又称电阻焊。该法焊接质量稳定，材质均匀， 其强度可达到母材的95%以上。 其强度可达到母材的95%以上。 2）气压焊。一种是在工厂进行的大型气压焊，另一种是 在工地进行的移动式小型气压焊。 3）铝热焊。铝热法焊接设备简单、轻便、成本低，但焊 接质量容易受人为因素影响，质量不稳定，一般焊接强度 为母材的70%-90%。 为母材的70%-90%。 北京地铁一期工程钢轨焊接，是先在工厂采用气压焊 法，将标准钢轨焊接成长钢轨，再将长钢轨运到现场，采 用铝热焊法将长钢轨焊接成轨节。经过20多年地铁得运行， 用铝热焊法将长钢轨焊接成轨节。经过20多年地铁得运行， 铝热焊接头还相当好。
城市轨道交通车辆的车体结构组成讲解
城市轨道交通车辆的车体结构组成讲解城市轨道交通是一种现代化的公共交通方式，其车辆的车体结构组成非常重要。
车体结构不仅影响车辆的外观和舒适性，还决定了车辆的安全性和运行效能。
本文将从车体整体结构、车体材料、车体重量和车体附属设备四个方面，对城市轨道交通车辆的车体结构进行详细讲解。
一、车体整体结构城市轨道交通车辆的车体主要由车体壳体、车体底盘和车体屋盖三部分组成。
车体壳体是车体的主体结构，承担着车辆的荷载和保护乘客的功能。
车体底盘是承载轮对和悬挂系统的基础部件，其结构应具备足够的强度和刚度，以保证车辆在运行过程中的稳定性和可靠性。
车体屋盖则是覆盖在车体顶部，旨在提供乘客休息和储物的空间。
二、车体材料城市轨道交通车辆的车体材料决定了车体的强度、重量和耐久性。
目前常用的车体材料包括钢材、铝合金和复合材料。
钢材具有较高的强度和刚度，适用于承受较大荷载的部件，如车体壳体和底盘。
铝合金具有较好的耐腐蚀性和成形性，适用于车体屋盖等外壳部件。
复合材料具有较高的强度和轻量化的特点，适用于提高车辆整体的耐久性和乘坐舒适度。
三、车体重量城市轨道交通车辆的车体重量直接影响着车辆的能耗和运行成本。
因此，车体重量的控制十分重要。
一方面，车体结构需要具备足够的强度和刚度，以保证车辆的运行安全；另一方面，车体结构需要尽可能地轻量化，以降低能耗和提高运行效能。
因此，车体结构的设计需要在强度和重量之间找到一个平衡点，通过优化设计和材料选择，使车辆在满足强度要求的同时，尽可能地减轻车体重量。
四、车体附属设备城市轨道交通车辆的车体还包括一些附属设备，如车门、窗户、灯光和通风系统等。
这些设备主要用于提供乘客进出车辆的通道，保证车内的采光和通风，以及提供车辆行驶时的灯光照明。
车辆的附属设备需要与车体的结构相适应，确保设备的稳固性和可靠性。
同时，附属设备的设计还需要满足乘客的舒适性和安全性要求。
城市轨道交通车辆的车体结构组成是一个综合性的工程问题，需要考虑多个因素的综合影响。

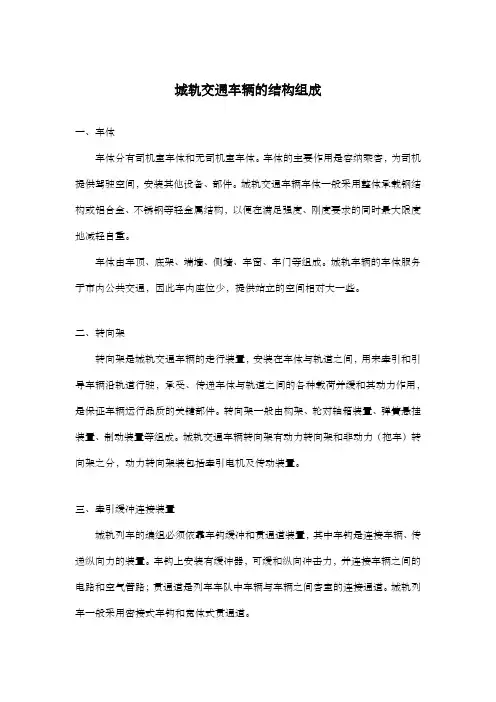

城轨交通车辆的结构组成
城轨交通车辆的结构组成一、车体车体分有司机室车体和无司机室车体。
车体的主要作用是容纳乘客，为司机提供驾驶空间，安装其他设备、部件。
城轨交通车辆车体一般采用整体承载钢结构或铝合金、不锈钢等轻金属结构，以便在满足强度、刚度要求的同时最大限度地减轻自重。
车体由车顶、底架、端墙、侧墙、车窗、车门等组成。
城轨车辆的车体服务于市内公共交通，因此车内座位少，提供站立的空间相对大一些。
二、转向架转向架是城轨交通车辆的走行装置，安装在车体与轨道之间，用来牵引和引导车辆沿轨道行驶，承受、传递车体与轨道之间的各种载荷并缓和其动力作用，是保证车辆运行品质的关键部件。
转向架一般由构架、轮对轴箱装置、弹簧悬挂装置、制动装置等组成。
城轨交通车辆转向架有动力转向架和非动力（拖车）转向架之分，动力转向架装包括牵引电机及传动装置。
三、牵引缓冲连接装置城轨列车的编组必须依靠车钩缓冲和贯通道装置，其中车钩是连接车辆、传递纵向力的装置。
车钩上安装有缓冲器，可缓和纵向冲击力，并连接车辆之间的电路和空气管路；贯通道是列车车队中车辆与车辆之间客室的连接通道。
城轨列车一般采用密接式车钩和宽体式贯通道。
四、制动装置制动装置是保证列车运行安全所必不可少的装置。
不管是动车还是拖车都设有制动装置，它可以保证运行中的列车按需要减速或在规定的距离内停车。
城轨车辆制动装置除常规的空气制动装置外，还有再生制动、电阻制动和磁轨制动等先进的装置。
五、车辆设备车辆设备包括服务于乘客的设备和服务于车辆运行的设备。
主要服务于乘客的设备有车内照明、广播、通风、取暖、空调、座椅、吊环、扶手等设备。
服务于车辆运行的设备一般不占车内空间，吊挂于车底的有蓄电池箱、斩波器、逆变器、继电器箱、主控制箱、接触器箱、空气压缩机组、储风缸等，安装于车顶的有空调单元、受电弓等。
车辆电气包括车辆上的各种电气设备及其控制电路。
按其作用和功能可分为主电路系统、辅助电路系统和电子与控制电路系统。
城市轨道交通车辆的基本组成
城市轨道交通车辆的基本组成城市轨道交通车辆主要由车体、转向架、车门系统、车体连接装置、制动系统、电力牵引系统、空调和通风系统、辅助电源系统、列车通信系统、列车控制系统与监控系统组成。
1、车体。
车体即容纳乘客的部分，也是安装与连接其他设备和部件的基础。
现代城市轨道交通车辆车体采用整体承载结构，由大断面铝型材或不锈钢制成，其组成部分有底架、侧墙（车窗、车门）、端墙、车顶等。
2、转向架。
转向架又叫走行部，是能相对车体回转的一种走行装置，它安装于车体和轨道之间，用于支撑车体，同时用来牵引和引导车辆沿着轨道行驶并承受与传递来自车体及线路的各种荷载，缓和其动力作用，是保证车辆运行品质的关键部件。
转向架一般由构架、一系悬挂装置、二系悬挂装置、轮对轴箱装置、基础制动（闸瓦制动或盘形制动）装置等组成。
动力转向架还装有牵引电动机和传动装置。
3、车门系统。
车门系统包括客室车门、司机室侧门、客室与司机室通道门、司机室前端疏散门。
客室车门关系到列车运营和乘客的安全，目前客室车门主要有内藏门、外挂门、塞拉门三种结构形式。
客室车门在列车运行中必须可靠锁闭，并具有防挤压保护功能，以防在关门时夹伤乘客；在设计上要通过监测装置将车门状态与列车牵引指令电路联锁。
同时，为了应对故障或突发的紧急情况，每个车门都配置了可现场操作的故障隔离装置和紧急开门装置。
4、车体连接装置。
车体连接装置主要包括车钩缓冲装置和贯通道装置（风挡装置）。
车钩缓冲装置由车钩和缓冲器两部分组成，安装于车体底架的两端，用于车辆间的连接与分解，其作用包括：使多节车辆编组成一列车，传递车辆间的牵引力、制动力和其他纵向冲击力，缓和及衰减车辆间的冲击力。
贯通道装置（风挡装置）位于两节车厢的连接处，是两车的通道连接部分，具有良好的防风、防雨、防尘、隔声、隔热功能，能使乘客安全地穿行于车厢之间。
5、制动系统。
制动系统的主要作用是产生制动力，保证运行中的列车按需要减速或在规定的距离内安全停车及防止停放的车辆溜走，确保行车安全。
城市轨道交通线路的分类及组成
1.2 按线路的运营功能分类
（2）辅助线——联络线
定义：用于在同种制式的线路之间 实现列车过轨运行，其位置由线网规划 确定。
作用：是车辆送修的通道，也是调 转运营车辆的通道；可作为临时运营正 线，也可作为后建线路的设备运输通道。
1.2 按线路的运营功能分类
（2）辅助线——联络线
分类： 联络线按其布置形式可
1.1 路基 道传来的列车的压力，因而 必须具有足够的强度、稳定 性和耐久性。
1.2 桥梁
城市轨道交通系统中的桥梁， 除了仍然具备跨越障碍物的功 能外，还具有实现立体交通的 功能。
1.2 桥梁
3大特点： ① 长且平。长度从几百米到二三十公里不等； 处于城市之中，除与地下交接的过渡段起伏 较大外，其他区段相对比较平顺。 ② 窄。轨道交通高架桥单线桥宽5m左右，双 线桥宽度也不过9.5m。 ③ 要求高。为了满足乘客舒适性的要求，大 多数高架桥都设计为无缝线路。
将线路上行线、下行 线及折返线连接起来 的线路。
1.2 按线路的运营功能分类
（2）辅助线——渡线
作用：渡线可满足改变列车进路的需要， 也可改变列车运行方向。
提示：在中间站利用渡线进行区间列车 折返时，需占用正线进行作业，故对行车组 织要求十分严格，且列车运行间隔受其制约 将加大，导致线路通行能力下降，安全可靠 性存在隐患。所以运行速度较高、运行间隔 较短时，不宜采用渡线作为折返方式。
停车线
1.2 按线路的运营功能分类
（2）辅助线——折返线 定义：折返线是在线路两端终点站，或者准备开行折返列车的区间站，供运营列车往返运行时 调头而设置的线路。 形式：折返线包括环形折返线和尽端折返线，尽端折返又包括单线折返和双线折返两种形式。
1.2 按线路的运营功能分类
城市轨道交通的结构类型
4300
400×400打入方柱
三、车站建筑与桥梁整体式结构
线路中心线 线路中心线
400 4450
E
D
6300
6300
22300
C
4450 400
B
A
第三节 地下车站结构
一、矩形框架结构
地下两层双柱三跨车站结构图
地下两层单柱双跨车站结构图
二、拱形结构
1. 大跨度双层单拱结构
500
8879
14440
渡 线 范 围 隧 道 横 剖 面 图
三、盾构法
盾构法是在盾构机刚壳体保护下，依靠其前部的刀盘或挖掘机 开挖地层，并在盾构机壳体内完成出渣、管片拼装、推进等工 作。采用盾构法修建的隧道一般为单圆或多圆隧道。
单圆盾构隧道
双圆盾构隧道
第五节 地面线的路基结构
地面线设计时注意以下几个问题： （1）要结合沿线土体的使用性质从长远的规划上综合慎重考虑是否设置地面线，因 城市轨道交通的行车密度大，地面线要防护隔离，浙江隔断线路两侧的联系，并带 来很大的噪声。 （2）在南方地区要充分考虑路基的防淹和排水问题，以确保线路的运营安全。带调 查搜集当地的暴雨积水强度来确定最小路面高程。如上海轨道交通9号线经过一处高 压走廊，因受高压线高度控制，局部线路由高架降为地面线，且路基高度根据当地 30年一遇的暴雨积水高度确定，并采取了一定的排水和保护措施。
(2)双箱单室箱梁(双线)
路
路
线
线
中
中
心
轨顶面 心
线
线
(3)单箱多室箱梁(双线或多线)
路
路
线
线
中
中
心
轨顶面 心
线
线
城市轨道交通系统构成
城市轨道交通运营管理
1）信号系统 信号系统一般指信号、联锁和闭塞设备的总称，目
前城市轨道交通常用的信号系统为列车自动控制系统。 该系统是在传统的信联闭设备、调度集中系统的基
础上，应用信息、通信、计算机、自动控制等先进技术， 以列车速度自动控制为核心的一种新型信号系统。
（1）信号设备。 信号设备主要是指视觉信号设备，包括车载信号设备、色灯 信号机、信号灯和信号旗等。 （2）联锁设备。 联锁设备设置在有道岔的车站和车辆段范围内，在道岔、信 号机、进路之间建立起一种相互制约的联锁关系，保证列车 运行与调车作业的安全。 （3）闭塞设备。 为防止同向列车追尾或对向列车冲撞，正常情况下，在线路 上运行的列车会通过行车闭塞来实现按空间间隔法行车。
2）通信系统 通信系统由光纤通信、专用通信、公务
通信、无线通信、闭路电视监控和有线广播 等子系统组成，它是城市轨道交通实现安全、 高效的调动指挥与运营管理，以及向乘客提 供信息、提高服务水平的必备手段。
3）控制中心 控制中心是行车组织、电力监控、车站
设备监控和防灾报警监控的调度指挥中枢， 同时也是通信枢纽与信息交换处理中心。
2）车辆基地 车辆基地是车辆段和停车场的总称。
车辆段：是车辆运用、停放、检修，以及进行车 辆技术检查、清扫洗刷等日常保养维修作业的场所。
停车场：与车辆段的功能相似，但是停车场不能 承担车辆定期检修作业。
车辆基地有贯通式和尽端式两种。
4．控制系统
控制系统的作用是保障列车运行安全、提高线路通过能力、保证作业协调 与提高运营效率。控制系统主要由信号系统、通信系统和控制中心构成。
按站台形式的不同，车站可分为岛式站台车 站、侧式站台车站和岛侧混合式车站。
3．车辆及车辆基地
城市轨道交通结构设计pdf
城市轨道交通结构设计城市轨道交通结构设计一、引言城市轨道交通作为现代城市交通的重要组成部分，具有高效、便捷、安全、环保等优点，对于缓解城市交通压力、提高城市交通运行效率具有重要意义。
结构设计是城市轨道交通建设的关键环节，其设计质量和安全性直接关系到轨道交通的运营安全和经济效益。
本文将对城市轨道交通结构设计进行详细介绍和分析。
二、城市轨道交通结构设计概述城市轨道交通结构设计主要包括轨道、路基、桥梁、隧道、车站、机电设备等多个方面。
其中，轨道和路基是轨道交通的基础设施，桥梁和隧道是轨道交通的通道，车站是轨道交通的服务中心，机电设备是轨道交通的动力来源。
结构设计的主要目的是保证轨道交通的稳定性和安全性，同时还要考虑施工的可行性、经济的合理性以及维护的方便性等因素。
三、轨道结构设计轨道结构是城市轨道交通的基础设施之一，其结构设计直接关系到列车运行的平稳性和安全性。
轨道结构设计主要包括轨道材料的选择、轨道几何尺寸的设计以及轨道结构的加固和防护等方面。
在轨道材料的选择上，常用的材料有钢轨、混凝土轨枕、橡胶垫板等。
在轨道几何尺寸的设计上，需要综合考虑列车的运行速度、列车的轴重以及轨道的曲线半径等因素。
在轨道结构的加固和防护方面，可以采用扣件系统、轨距拉杆、挡板等设备来保证轨道的稳定性和安全性。
四、路基结构设计路基是城市轨道交通的重要组成部分，其结构设计需要根据地形、地质、气候等条件进行综合考虑。
路基结构设计主要包括基床设计、边坡设计、排水设计等方面。
基床是路基的基础，需要具有良好的承载能力和稳定性，常用的基床材料有碎石、砂土等。
边坡是路基的侧向支撑，需要进行适当的加固和防护，以保证边坡的稳定性和安全性。
排水设计是路基结构设计的重要组成部分，需要考虑如何有效地排除路基范围内的地表水和地下水，以保证路基的稳定性和安全性。
五、桥梁和隧道结构设计桥梁和隧道是城市轨道交通的重要组成部分，其结构设计需要根据地形、地质、施工条件等进行综合考虑。
城市轨道交通车辆转向架结构分析
城市轨道交通车辆转向架结构分析摘要：随国民经济的发展，城市规模不断扩大。
城市人口的增加使得交通拥堵的问题日益突出，而城市轨道交通车辆作为城市公共交通运载的主要工具有节能、占地少、存储空间大、安全系数高、绿色环保无污染等特点，还为乘客提供了优良的服务条件，是绿色的行驶工具，适于城市的发展。
而对于动车来讲，转向架是列车最重要的部分，转向架的结构设计是否合理，材料使用是否安全稳固，关系着列车的稳定性、安全性、以及使用寿命。
转向架的架构多采用焊接架构，在受力较大部位容易出现问题，本文就城市轨道交通车辆转向架的作用构成及常见故障进行分析，如何实现转向架结构的安全稳定性发展。
关键词：城市轨道交通车辆转向架结构随生活水平的提高，人们对动车的乘坐要求逐渐增加，在乘车的舒适度和安全性能方面得到进一步改善，而车辆在长期的高负荷工作中，如维护不当或者转向架的设计结构不合理，都会造成动车故障影响交通车辆的正常运行，人们的行驶安全不能得到保障，因此合理的转向架结构设计及安全材料的使用才能提高列车的稳定性舒适性。
一、城市轨道车发展前景1.1现阶段城市轨道交通建设现状城市化进程的加快，使我国人口规模不断上升，建筑行业也不断扩大，因此城市的交通问题面临着严峻的考验，交通拥堵及交通安全问题迫在眉睫，严重阻碍了社会经济的发展。
各城市开始纷纷加入到城市轨道交通建设的热潮中。
而稳定的轨道交通网络建立，可以为城市居民提供快捷可靠的运输服务，减少因空间距离而带来的经济发展阻碍，加快城市化经济的飞速发展。
1.2城市轨道交通车辆的发展特点轨道交通是城市交通发展中不可或缺的支柱，甚至可能会在未来改变城市的发展状态。
城市轨道交通正处于一个新的发展阶段，由于城市轨道车辆运行速度快、同时多半建在地下，占地面积少可以减轻地面交通压力，从而使地面的道路更加顺畅；采用封闭线路的专用通道运行方式和其他车辆和行人无干扰发生交通事故的概率极小；安全性能好且不受气候的因素的影响，电力是城市轨道交通的唯一能源，除了尾气排放无空气污染，因此可以推动城市的发展，提高城市形象，在城市公共交通中发挥着重要的作用。
城市轨道交通介绍城市轨道交通的类型与方式
发展迟缓 ，其原因 ，一是受有轨电车和公 共汽车发展的影响； 二是技术不够成熟； 三是运输能力比传统铁路差。
♦ 2.跨座式独轨铁路的道岔 （1） 道岔结构类型
道岔是使列车有一条 线路转向另一条线路的设 施 。跨座式单轨交通的道 岔 ，道岔区的轨道梁同时 也是道岔的部件 ，称道岔 梁 。转辙是一端位置不动 另一端转辙对位 ，使车辆 转换行驶线路。 （2）道岔的形式 ①单渡线道岔
轻轨有很大差别 。技术上的特点主要体现在车辆 的转向架、轨道梁和线路道岔三方面, 走行机理完 全不同于钢轮———钢轨系统, 轨道梁承受较大的 扭转荷载 。就性能而言, 跨座式单轨铁路具有占用 空间少, 适应地形好, 舒适环保等特点。
（3） 悬挂式单轨交通的轨道结构
♦ 轨道梁
轨道梁的内部安设有车辆走行用的走行轨 、导向轨 、导电轨以及 其他设备系统的缆线。
第四组
♦ 新型城市轨城道市交通轨结道构交通概论
新型城市轨道交通结构
交通结构类型
一.单轨交通 二. 自动导轨交通 三.磁浮交通
跨座式单轨交通
♦ 1 .跨座式独轨铁路的轨道结构
独轨铁路的轨道由轨道梁 、 支柱和基础构成 。
轨道梁的作用是引导独轨列 车运行 ， 直接承受车轮传来的巨 大压力 ， 并将力通通过立柱传递 到基础上 。
②交叉渡线道岔 ③多开道岔
♦ 跨座式单轨交通系统由线路、车辆系统、机电设
备、车辆段及综合维修基地等部分组成, 其单轨铁 路轨道梁既是承重的桥梁结构, 又是支承和导向的 轨道 ; 车辆采用橡胶轮胎, 通过安装在转向架两侧 的导向轮和稳定轮来导向和稳定车体 。构造上的 特点使得其走行机理、轮轨关系都与常规地铁、
城市轨道交通线路与站场
1、车站设计的原则与目标 （1）车站选址要满足城市规划、城市交通规划 及轨道交通路网规划的要求，并综合考虑该地区 的地下管线、工程地质、水文地质条件、地面建 筑物的拆迁及改造的可能性等情况合理选定。 （2）车站总体设计要注意与周围环境的协调， 如与城市景观、地面建筑规划相协调。 （3）车站的规模及布局设计要满足路网远期规 划的要求。 （4）车站站位应尽可能地靠近人口密集区和商 业区，最大限度地方便乘客出行。
现代铁路车站是旅游者、通勤者、商人、普通 市民等聚集之处。可以说，车站是城市的缩影。
车站设计是关于空间、光和结构三者协调的一门 艺术。
1.车站分类 （1） 按车站与地面相对位置分为地下车站、地 面车站和高架车站； （2）按车站的运营性质可分为终点站、一般中 间站、中间折返站和换乘站等；
按车站结构形式和施工方法分为明挖站、暗挖站等；
2.车站的组成 大型轨道交通系统的车站一般由四部分组成：
（1）车站大厅及广场，是乘客、游客和商人聚 集的地方； （2）售票大厅，为乘客出售列车客票； （3）站台，直接供乘客乘降车使用； （4）旅客不能到达的地方，如车站办公室、仓 库、维修设施及铁路股道等。
一般由车站主体、出入口及通道、通风道及风 亭（地下）和其它附属建筑物组成。车站主体是列 车的停车点，它不仅要供乘客上下车、集散、候车， 一般也是办理运营业务和运营设备设置的地方。
2.城市轨道交通限界的种类 城市轨道交通的限界可分为： 车辆限界 设备限界 建筑限界 接触轨（或接触网）限界
（1）车辆限界 车辆限界是指车辆最外轮廓的限界尺寸。 车辆限界就是车辆横断面的最大极限。具体来
说，就是当车辆停留在平直铁道上，车体的纵向 中心线和线路的纵向中心线重合时，其任何部分 不得超出规定的极限轮廓线。
城市轨道交通列车车体
Hale Waihona Puke 1.4 车体的基本结构 1）底架
（1） 端梁
是指底架两端的 横向梁，其上固 定有端墙，又称 缓冲梁。
（2） 枕梁
是指转向架支撑 处的横向梁。
（3） 侧梁
是指底架两侧边 沿的纵向梁，其 上固定有侧墙。
（4） 中梁
位于底架中部， 断面较大并沿纵 向中心线贯穿全 车。
1.4 车体的基本结构 2）侧墙
1.3 车体的结构形式
1）底架承载结构 底架承载结构又称自由承载结构，是指由底架承担全部载荷的车体结构。 2）侧壁承载结构 侧壁承载结构又称侧墙和底架共同承载结构，是指由底架、侧墙和端墙共同承担载荷的 车体结构。 3）整体承载结构 整体承载结构是指由底架、侧墙、端墙和车顶共同承担载荷的车体结构。将底架、侧墙、 端墙和车顶焊接成一个整体，形成开口或闭口的箱型结构，此时车体各部分均参与承受载荷， 从而使承重更加均匀，如图2-9所示。
（3）为了降低城轨线路建设的工程投资，要求城轨车辆，特别是高架轻轨车辆质量轻、 轴重小。为使车辆轻量化，车体一般采用大型中空截面挤压铝型材、高强度复合材料或不锈 钢。
（4）由于城市轨道交通人口密集，所以对车辆的防火要求很高，特别是地铁车辆，通常 车体的结构采用防火设计，且材料必须经过阻燃处理。
（5）车辆应符合隔音和降噪的要求，最大限度地降低噪声对乘客和沿线居民的影响。 （6）车辆的外观造型和色彩必须考虑城市文化、环境美化，与城市景观相协调。
1.1 车体的类型 5）按车体结构工艺分类
按结构工艺的不同，车体可分为一体化结构车体和模块化结构车体。一体化结构车体是 几十年来国内普遍采用的。模块化结构车体是20世纪90年代中后期在国外发展起来的一种新 型车体结构。目前，模块化结构车体在国内以理论研究为主，实际应用相对较少，但这将是未 来车体结构的发展趋势。
城市轨道交通轨道结构
减震轨道结构
总结词
减震轨道结构是一种具有减震性能的轨道结构形式，通过特殊设计和技术手段实现减震 效果。
详细描述
减震轨道结构是一种特殊的轨道结构形式，其特点是具有较好的减震性能，能够减小列 车运行产生的振动和噪音对周边环境的影响。减震轨道结构通过特殊设计和技术手段实 现减震效果交通中的
生态恢复与绿化
在轨道结构周边进行生态 恢复和绿化，提高城市绿 化覆盖率，改善城市环境 质量。
THANKS
感谢观看
繁华商业区和居民区等需要特别注意减震降噪的区域。
04
轨道结构的维护与保养
轨道检测技术
无损检测技术
利用非接触方式检测轨道结构， 如红外线、超声波等，以确定轨
道是否存在损伤或缺陷。
动态检测技术
通过轨道车辆运行过程中的动态检 测，实时监测轨道的几何尺寸、不 平顺等参数，以便及时发现和解决 潜在问题。
定期检测技术
无砟轨道结构
总结词
无砟轨道结构是一种整体化的轨道结构形式，由混凝 土道床、轨道板和扣件组成。
详细描述
无砟轨道结构是一种新型的轨道结构形式，其特点是整 体性强、稳定性高、耐久性好。无砟轨道结构由混凝土 道床、轨道板和扣件组成，没有碎石道床和轨枕的分离 结构。这种轨道结构的优点在于能够减少维修工作量， 提高列车运行的平稳性和安全性。同时，无砟轨道结构 还能够减小列车运行产生的噪音和振动对周边环境的影 响。因此，无砟轨道结构在城市轨道交通中得到了越来 越广泛的应用。
配套设施改造
对轨道周边的排水系统、防护设施等进行改造和完善，以提高整个轨 道结构的综合性能和安全性。
05
轨道结构的未来发展
新型轨道材料的应用
高强度耐久性材料
