无人机空中展放导引绳技术协议
导线展放的作业方法及施工工艺
导线展放的作业方法及施工工艺：
导线展放的作业方法主要有以下几种：
人力地面拖线法：适用于一般情况下的导线展放，可以减少牵引设备及大量牵引绳。
人员负重平地每人按30公斤考虑，山地按20公斤考虑。
展放导线时根据导、地线长度和耐张段长度等情况，可以一条或数条同时展放。
旧线更换放线方法：在旧线拆除前，新线与旧线绑扎后，利用旧线牵引进行展放。
在旧线牵引新线时应注意连接处的处理，避免在展放过程中出现卡勾现象。
导线展放的施工工艺主要包括以下步骤：
做好准备工作：提前布置张力场，在铁塔上悬挂导入式放线滑车，在高空架设跨越施工的安全防护网等。
无人机从A塔处牵引一条直径为4毫米的初级导引绳到B塔。
以初级导引绳牵引直径为8毫米的二级导引绳。
再以二级导引绳牵引直径为18毫米的三级导引绳。
以此类推，同过7轮转换后，换为直径为28毫米的主牵引绳。
无人机直接穿越放线滑车展放输电线路初级导引绳新工艺的研究
收稿日期：２０２０－１０－３０作者简介：张宏艳（１９７９—），女，河南郑州人，高级工程师，研究方向为电气工程及其自动化。
通信作者：王刚，高级工程师，Ｅ－ｍａｉｌ：ｈｅｔｔｊｉｓｈｕｃｈｕ＠１６３．ｃｏｍ。

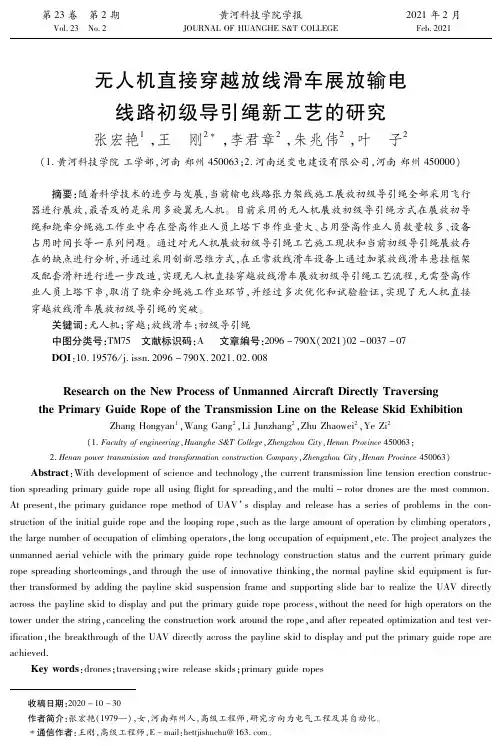

无人机直接穿越放线滑车展放输电线路初级导引绳新工艺的研究张宏艳１，王 刚２，李君章２，朱兆伟２，叶 子２（１．黄河科技学院工学部，河南郑州４５００６３；２．河南送变电建设有限公司，河南郑州４５００００）摘要：随着科学技术的进步与发展，当前输电线路张力架线施工展放初级导引绳全部采用飞行器进行展放，最普及的是采用多旋翼无人机。
目前采用的无人机展放初级导引绳方式在展放初导绳和绕牵分绳施工作业中存在登高作业人员上塔下串作业量大、占用登高作业人员数量较多、设备占用时间长等一系列问题。
通过对无人机展放初级导引绳工艺施工现状和当前初级导引绳展放存在的缺点进行分析，并通过采用创新思维方式，在正常放线滑车设备上通过加装放线滑车悬挂框架及配套滑杆进行进一步改造，实现无人机直接穿越放线滑车展放初级导引绳工艺流程，无需登高作业人员上塔下串，取消了绕牵分绳施工作业环节，并经过多次优化和试验验证，实现了无人机直接穿越放线滑车展放初级导引绳的突破。
关键词：无人机；穿越；放线滑车；初级导引绳中图分类号：ＴＭ７５ 文献标识码：Ａ 文章编号：２０９６－７９０Ｘ（２０２１）０２－００３７－０７ＤＯＩ：１０．１９５７６／ｊ．ｉｓｓｎ．２０９６－７９０Ｘ．２０２１．０２．００８ＲｅｓｅａｒｃｈｏｎｔｈｅＮｅｗＰｒｏｃｅｓｓｏｆＵｎｍａｎｎｅｄＡｉｒｃｒａｆｔＤｉｒｅｃｔｌｙＴｒａｖｅｒｓｉｎｇｔｈｅＰｒｉｍａｒｙＧｕｉｄｅＲｏｐｅｏｆｔｈｅＴｒａｎｓｍｉｓｓｉｏｎＬｉｎｅｏｎｔｈｅＲｅｌｅａｓｅＳｋｉｄＥｘｈｉｂｉｔｉｏｎＺｈａｎｇＨｏｎｇｙａｎ１，ＷａｎｇＧａｎｇ２，ＬｉＪｕｎｚｈａｎｇ２，ＺｈｕＺｈａｏｗｅｉ２，ＹｅＺｉ２（１．Ｆａｃｕｌｔｙｏｆｅｎｇｉｎｅｅｒｉｎｇ，ＨｕａｎｇｈｅＳ＆ＴＣｏｌｌｅｇｅ，ＺｈｅｎｇｚｈｏｕＣｉｔｙ，ＨｅｎａｎＰｒｏｖｉｎｃｅ４５００６３；２．ＨｅｎａｎｐｏｗｅｒｔｒａｎｓｍｉｓｓｉｏｎａｎｄｔｒａｎｓｆｏｒｍａｔｉｏｎｃｏｎｓｔｒｕｃｔｉｏｎＣｏｍｐａｎｙ，ＺｈｅｎｇｚｈｏｕＣｉｔｙ，ＨｅｎａｎＰｒｏｖｉｎｃｅ４５００６３）Ａｂｓｔｒａｃｔ：Ｗｉｔｈｄｅｖｅｌｏｐｍｅｎｔｏｆｓｃｉｅｎｃｅａｎｄｔｅｃｈｎｏｌｏｇｙ，ｔｈｅｃｕｒｒｅｎｔｔｒａｎｓｍｉｓｓｉｏｎｌｉｎｅｔｅｎｓｉｏｎｅｒｅｃｔｉｏｎｃｏｎｓｔｒｕｃ ｔｉｏｎｓｐｒｅａｄｉｎｇｐｒｉｍａｒｙｇｕｉｄｅｒｏｐｅａｌｌｕｓｉｎｇｆｌｉｇｈｔｆｏｒｓｐｒｅａｄｉｎｇ，ａｎｄｔｈｅｍｕｌｔｉ－ｒｏｔｏｒｄｒｏｎｅｓａｒｅｔｈｅｍｏｓｔｃｏｍｍｏｎ．Ａｔｐｒｅｓｅｎｔ，ｔｈｅｐｒｉｍａｒｙｇｕｉｄａｎｃｅｒｏｐｅｍｅｔｈｏｄｏｆＵＡＶ’ｓｄｉｓｐｌａｙａｎｄｒｅｌｅａｓｅｈａｓａｓｅｒｉｅｓｏｆｐｒｏｂｌｅｍｓｉｎｔｈｅｃｏｎ ｓｔｒｕｃｔｉｏｎｏｆｔｈｅｉｎｉｔｉａｌｇｕｉｄｅｒｏｐｅａｎｄｔｈｅｌｏｏｐｉｎｇｒｏｐｅ，ｓｕｃｈａｓｔｈｅｌａｒｇｅａｍｏｕｎｔｏｆｏｐｅｒａｔｉｏｎｂｙｃｌｉｍｂｉｎｇｏｐｅｒａｔｏｒｓ，ｔｈｅｌａｒｇｅｎｕｍｂｅｒｏｆｏｃｃｕｐａｔｉｏｎｏｆｃｌｉｍｂｉｎｇｏｐｅｒａｔｏｒｓ，ｔｈｅｌｏｎｇｏｃｃｕｐａｔｉｏｎｏｆｅｑｕｉｐｍｅｎｔ，ｅｔｃ．Ｔｈｅｐｒｏｊｅｃｔａｎａｌｙｚｅｓｔｈｅｕｎｍａｎｎｅｄａｅｒｉａｌｖｅｈｉｃｌｅｗｉｔｈｔｈｅｐｒｉｍａｒｙｇｕｉｄｅｒｏｐｅｔｅｃｈｎｏｌｏｇｙｃｏｎｓｔｒｕｃｔｉｏｎｓｔａｔｕｓａｎｄｔｈｅｃｕｒｒｅｎｔｐｒｉｍａｒｙｇｕｉｄｅｒｏｐｅｓｐｒｅａｄｉｎｇｓｈｏｒｔｃｏｍｉｎｇｓ，ａｎｄｔｈｒｏｕｇｈｔｈｅｕｓｅｏｆｉｎｎｏｖａｔｉｖｅｔｈｉｎｋｉｎｇ，ｔｈｅｎｏｒｍａｌｐａｙｌｉｎｅｓｋｉｄｅｑｕｉｐｍｅｎｔｉｓｆｕｒ ｔｈｅｒｔｒａｎｓｆｏｒｍｅｄｂｙａｄｄｉｎｇｔｈｅｐａｙｌｉｎｅｓｋｉｄｓｕｓｐｅｎｓｉｏｎｆｒａｍｅａｎｄｓｕｐｐｏｒｔｉｎｇｓｌｉｄｅｂａｒｔｏｒｅａｌｉｚｅｔｈｅＵＡＶｄｉｒｅｃｔｌｙａｃｒｏｓｓｔｈｅｐａｙｌｉｎｅｓｋｉｄｔｏｄｉｓｐｌａｙａｎｄｐｕｔｔｈｅｐｒｉｍａｒｙｇｕｉｄｅｒｏｐｅｐｒｏｃｅｓｓ，ｗｉｔｈｏｕｔｔｈｅｎｅｅｄｆｏｒｈｉｇｈｏｐｅｒａｔｏｒｓｏｎｔｈｅｔｏｗｅｒｕｎｄｅｒｔｈｅｓｔｒｉｎｇ，ｃａｎｃｅｌｉｎｇｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｗｏｒｋａｒｏｕｎｄｔｈｅｒｏｐｅ，ａｎｄａｆｔｅｒｒｅｐｅａｔｅｄｏｐｔｉｍｉｚａｔｉｏｎａｎｄｔｅｓｔｖｅｒ ｉｆｉｃａｔｉｏｎ，ｔｈｅｂｒｅａｋｔｈｒｏｕｇｈｏｆｔｈｅＵＡＶｄｉｒｅｃｔｌｙａｃｒｏｓｓｔｈｅｐａｙｌｉｎｅｓｋｉｄｔｏｄｉｓｐｌａｙａｎｄｐｕｔｔｈｅｐｒｉｍａｒｙｇｕｉｄｅｒｏｐｅａｒｅａｃｈｉｅｖｅｄ．Ｋｅｙｗｏｒｄｓ：ｄｒｏｎｅｓ；ｔｒａｖｅｒｓｉｎｇ；ｗｉｒｅｒｅｌｅａｓｅｓｋｉｄｓ；ｐｒｉｍａｒｙｇｕｉｄｅｒｏｐｅｓ 第２３卷 第２期 Ｖｏｌ．２３ Ｎｏ．２黄河科技学院学报ＪＯＵＲＮＡＬＯＦＨＵＡＮＧＨＥＳ＆ＴＣＯＬＬＥＧＥ ２０２１年２月Ｆｅｂ．２０２１０ 引言国家电网有限公司积极倡导推行机械化施工，减少人力作业内容，降低人力劳动强度，面对特高压输电线路工程铁塔更高、绝缘子串长度更长，高空作业量更大的工程特点，在架线工程张力放线前期，亟需研究一种能够避免绕牵分绳的工序［１－５］，减少高空作业，减少牵张设备投入时间，提高施工效率，提高机械化施工水平展放初级导引绳的施工方法。
无人机大跨越区段自主飞行自动展放导引绳的方法
第36卷第7期电力科学与工程V ol. 36, No. 7 2020年7月Electric Power Science and Engineering Jul., 2020 doi: 10.3969/j.ISSN.1672-0792.2020.07.008无人机大跨越区段自主飞行自动展放导引绳的方法许家文，阴酉龙，尚文迪，张太雷，刘小双，雷家杰（安徽送变电工程有限公司，安徽合肥230000）摘要：导引绳展放工作是架空输电线路架线作业的首要步骤。
对于大跨越区段，业内人员一直在寻求一种更加科技化、智能化、便捷化地展放方法。
基于现有的无人机展放方式，提出一种自主飞行自动展放的方法，将无人机航线飞行、远程自动遥控和导引绳展放有效地结合在一起，并通过现场实践对该方法的有效性进行了验证。
结果表明：无人机的自主飞行能够极大地减轻作业人员的负担，提高作业效率，而自动展放使该项工作的自动化水平得到了进一步的提升，验证了所提方法的可行性与有效性。
关键词：无人机；导引绳展放；自主飞行；大跨越中图分类号：TM75 文献标识码：A 文章编号：1672-0792(2020)07-0047-06The Method of UAV Automatic Flight and Guide Rope AutomaticSpread in Long Span CrossingXU Jiawen, YIN Youlong, SHANG Wendi, ZHANG Tailei, LIU Xiaoshuang, LEI Jiajie (Anhui Electric Power Transmission & Transformation Co., Ltd, Hefei 210000, China)Abstract: Spreading guide rope is the first step of the wiring construction. Industry researchers have been looking for a more scientific, intelligent, convenient way to do it in long span crossing. This paper proposed a method of automatic flight and spread which combines the UA V route flight, remote automatic and spreading guide rope based on the existing UA V mode, and its effectiveness was verified by the practical application. The results show that the UA V automatic flight can greatly reduce the burden of operators to increase the efficiency, and the automatic spread further improves the automation level. And the feasibility and validity of the proposed method are verified.Key words: UA V; spreading guide rope; automatic flight; long span crossing收稿日期：2020-05-12作者简介：许家文（1986—），男，硕士研究生，主要研究方向为无人机在特高压输电线路运维中的应用；阴酉龙（1989—），男，硕士研究生，主要研究方向为输电线路施工；尚文迪（1991—），男，硕士研究生，主要研究方向为输电线路施工；张太雷（1995—），男，工程师，主要研究方向为输电线路大跨越区段架线；刘小双（1992—），男，工程师，主要研究方向为无人机视频传输；雷家杰（1995—），男，工程师，主要研究方向为无人机地面站控制。

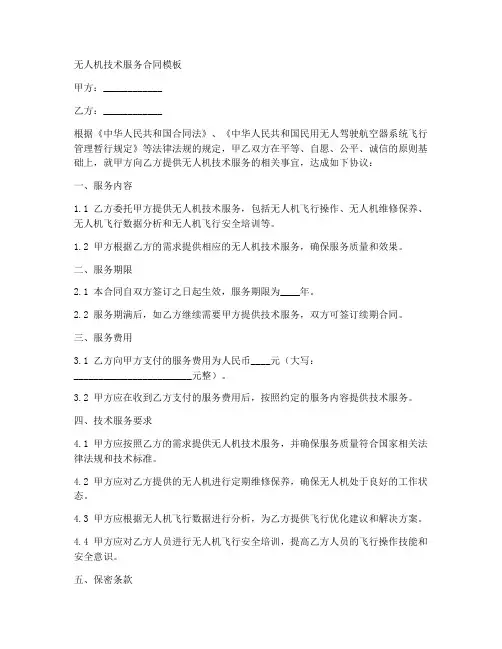

无人机技术服务合同模板
