ECVT1-2522电子式电流电压互感器技术和使用说明书
电子式互感器详解
• 输入输出单向
路径无法完全避 免外界温度和振 动的影响。
（3） 光纤熔接技术 • 全光纤电子式互感器由于敏感元件和传输元件都采用 光纤，而成熟的光纤熔接技术使得产品能够做到真正的 免维护，增加了可靠性和稳定性。 • 光学玻璃电子式互感器由于敏感元件采用光学玻 璃，而传输元件采用光纤，这两者之间采用胶粘方式 连接，从固有特性来说，容易受环境温度的影响而老 化、开裂，使其使用寿命大受影响，从而也带来了维 护和性能上的缺陷。
十六进制：00E7 (十进制：231)
十六进制：2D41H (十进制：11585)
目 录
一、基本概念 二、技术探讨 三、应用比较 四、发展展望
1、电子互感器分类和优缺点
（1） 罗氏线圈电子式电流互感器
�光纤只作为传输元件，敏感元件是空心 线圈 ;骨架截面积也要 空芯线圈密度要求恒定; �空芯线圈密度要求恒定 恒定；线圈横截面要与中心线垂直，工艺 水平影响产品稳定性。 �采用开环控制技术，动态范围和精度受 局限 �供能半导体激器功率大。 �易受杂散磁场影响。
(4)、低功率电子式电流互感器LPCT 2/2
LPCT二次回路要并接一阻值较小的电压取样电 阻，该电阻是LPCT的一个组成部分，等效电路 如下： Np Us = Rsh Ip Ns
Us为LPCT电压输出 Ip为一次侧电流 Rsh为采样电阻 Np为一次绕组匝数 NS为二次绕组匝数
2、电子式电压互感器
i
uo
复合绝缘子 光纤
u0 = − µ 0 ns
di dt
激光器 光缆 PIN
驱动电路 数据处理
合 并 单 元
保护 测控 计量
（1）、有源式电子式电流互感器原理图 2/2
（3）、无源电子式电流互感器 （磁光玻璃、全光纤）

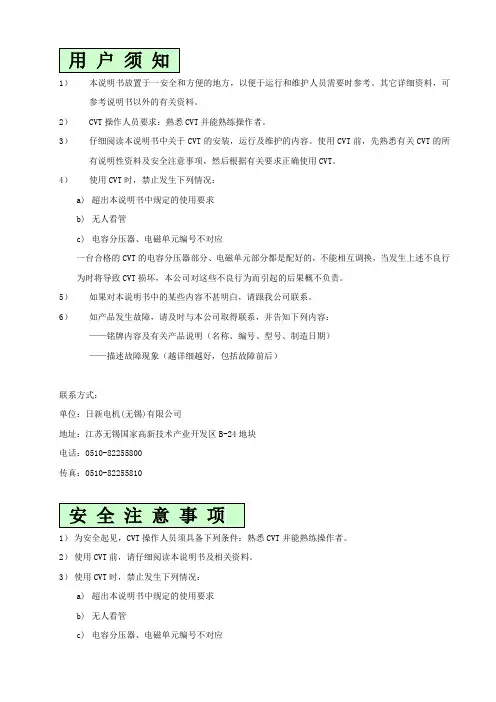

电容式电压互感器-使用说明书
4） 本说明书的安全性标志分为下列两种类型！“警告”指出该操作将会带来人身伤亡或设备致命性损 坏！“小心”指出该操作将导致设备损坏。
5） 这些安全注意事项是本公司针对设备和人身的安全性而提出的忠告。为了设备的安全运行和正常维 护，要求用户根据相应的标准和要求制定安全措施。对于无任何安全措施而导致的事故，本公司概 不负责。
3.运输和储藏
！小 心
CVT 损坏：吊运时，包装箱严禁跌落或颠覆，严禁使包装箱翻转或横放。 CVT 损坏；运输过程中，包装箱严禁跌落或翻转，并且严格按规定方式，严禁
采用其它方式。
3-1 运输
1） 运输方式 CVT 应直立于包装箱内，包装牢固后方可运输，包装箱如图 3 所示。
向上 唛头
顶盖 侧板
7） 标志“小心”适用于电容式电压互感器，详见下表。
！小 心
1． 货物验收和开箱时 CVT 损坏：起吊过程中，CVT 包装箱严禁跌落或颠覆，不要使包装箱翻转或横放。
2． 运输时 CVT 损坏：起吊过程中，CVT 包装箱严禁跌落或颠覆
运输 CVT 时严格按照说明书中的规定方式进行，严禁采用其它方式。 3． 安装时
地面必须足够坚固以便能承受 CVT 包装箱重压，如果是户外储藏，地面应无积水。 2） 储藏方法
储藏 CVT 时，在其包装下垫 10cm 厚的木块以便通风，同时也是为了防止包装箱及 CVT 免受雨 水浸泡。 3） 有效期过后包装箱的处理 设备包装箱的有效期为发货后的 12 个月，超过 12 个月后，这些包装箱应马上拆开，检查完箱 内的 CVT 后，马上将 CVT 存放在仓库内。
前言
ห้องสมุดไป่ตู้
电压互感器操作
4.2.10 电压互感器操作4.2.10.1 母线充电前一般应将电压互感器投入。
母线的投停有发生谐振过电压的可能时，母线停电时，先停电压互感器后停母线，送电时与此相反；或者经调度同意，在母线充电前投入一条线路或站变。
4.2.10.2 电压互感器操作注意事项：（1）两段母线电压互感器的二次需要并列时，母线必须在并列状态（应检查母联或分段开关及其两侧刀闸在合位后），再将电压互感器一次侧并列，然后进行二次并列，防止反充电。
（2）凡倒换电压互感器时，必须先合上电压互感器的二次联络开关，检查电压指示及相应的信号正确；倒换后再次检查电压指示应正确。
（3）操作电压互感器隔离开关时，应注意检查隔离开关的辅助接点是否接通或断开，避免造成失去二次电压。
（4）倒换或停运电压互感器时，应充分考虑所带保护和自动装置的电压源，必要时作相应的调整操作。
4.2.10.3 设有母差保护的双母线接线方式，当一组母线电压互感器停运时，应采用单母线运行或隔离开关跨接两排母线的运行方式，二次回路也应做相应切换。
5.6 电压、电流互感器5.6.1 互感器运行规定5.6.1.1 互感器应有标明基本技术参数的铭牌标志，互感器技术参数必须满足装设地点运行工况的要求。
5.6.1.2 互感器应满足仪表、保护装置要求的容量和准确等级。
5.6.1.3 不同电压等级的电压互感器二次禁止并列。
5.6.1.4 同一电压等级的电压互感器，只有在一次并列后二次才允许并列。
但电压互感器二次不宜长期并列运行。
5.6.1.5 新装、大修的互感器，两组具有并列可能的，应进行二次核相。
5.6.1.6 互感器应有明显的接地符号标志，接地端子应与设备底座可靠连接，并从底座接地螺栓用两根接地引下线与地网不同点可靠连接。
5.6.1.7 停运半年及以上的互感器应按有关规定试验检查合格后方可投运。
5.6.1.8 电压互感器二次侧严禁短路。
5.6.1.9 电压互感器允许在1.2倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在1.5倍额定电压下运行30s,中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在1.9倍额定电压下运行8h。
电压互感器使用说明书
● 对本使用说明书的内容有不理解、疑问或不明之处，请向就近的营业所或工厂咨询。
● 我公司对本使用说明书中记载的内容享有所有权，在未经过我公司允许的情况下， 不得向第三者公开全部或部分内容。
基础螺栓安装螺栓紧固状态十分紧固一次接地侧端子紧固状态十分紧固端子箱气体泄漏不得有气体泄漏喷漆状态不得有涂层剥落端子箱内二次三次配线的状态不得形成短路回路二次三次电缆引出口的状态不得有水分浸入绝缘电阻1二次三次线圈大地间2二次三次线圈均在10m以上气体泄漏不得有气体泄漏耐压试验电气设备技术标准按第17不得有异常可加电压参照表1电压互感器使用说明书fn00379raccurategraspfivebigdevelopmentconceptrichconnotationadvocateinnovationadvocategreenthickplantopenadvancesharedputfivebigdevelopmentconceptimplementationxxxxxxxxconstructionspecificpracticeeffectiveimproveledeconomicdevelopmentnewnormallevelsecondwemuststriveimprovecapacityimplementpolicies1353
1
电压互感器使用说明书
安全上的注意
FN-00379R
● 为了安全使用本产品，请让具有丰富知识及技能的人员来操作使用。
● 使用之前，请熟读本使用说明书及其它相关资料，正确使用。 掌握设备的知识、安全情况，熟知注意事项后，再操作使用。

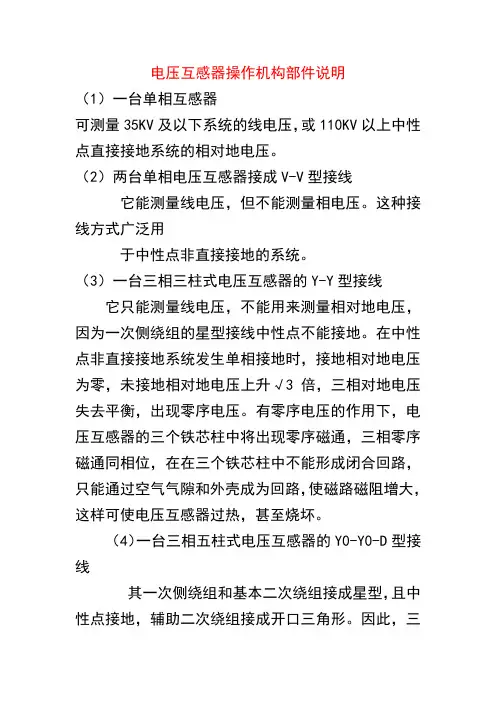

电压互感器操作机构部件说明
电压互感器操作机构部件说明（1）一台单相互感器可测量35KV及以下系统的线电压，或110KV以上中性点直接接地系统的相对地电压。
（2）两台单相电压互感器接成V-V型接线它能测量线电压，但不能测量相电压。
这种接线方式广泛用于中性点非直接接地的系统。
（3）一台三相三柱式电压互感器的Y-Y型接线它只能测量线电压，不能用来测量相对地电压，因为一次侧绕组的星型接线中性点不能接地。
在中性点非直接接地系统发生单相接地时，接地相对地电压为零，未接地相对地电压上升√3倍，三相对地电压失去平衡，出现零序电压。
有零序电压的作用下，电压互感器的三个铁芯柱中将出现零序磁通，三相零序磁通同相位，在在三个铁芯柱中不能形成闭合回路，只能通过空气气隙和外壳成为回路，使磁路磁阻增大，这样可使电压互感器过热，甚至烧坏。
（4）一台三相五柱式电压互感器的Y0-Y0-D型接线其一次侧绕组和基本二次绕组接成星型，且中性点接地，辅助二次绕组接成开口三角形。
因此，三相五柱式电压互感器可以测量线电压和相对地电压，也可以作为中性点非直接接地系统对地的绝缘监察以及实现单相接地的继电保护，这种接接线广泛用于6~10KV屋内配电装置中。
三相绕组在中间三个柱上，当系统发生单相接地时，零序磁通可通过两边铁芯组成回路，因此磁阻很小，则零序电流很小。
中性点非直接接地三相系统中，正常运行时各相电压为相电压，三相电压的向量和为零，因此开口三角形两端子间有电压，为各辅助二次绕组中零序电压之的向量和，规定开口三角形两端子间的额定电压为100V，因为各相零序电压相等、相位相同，故辅助二次绕组的额定电压为100√3V。
（5）三台单相电压互感器的Y0-Y0-D型接线在中性点非直接接地系统中采用三只单相电压互感器，情况与三相五柱式电压互感器相同，只是在单相接地时，各相零序磁通以各自的电压互感器铁芯成为回路。
在110kV及以上中性点直接接地系统中，也广泛采用这种接线，只是一次侧不装熔断器。
电压互感器安全操作规程及保养规范
电压互感器安全操作规程及保养规范电压互感器是一种电力传输和变换系统中必不可少的电器设备，通常用于测量及监测高、中、低压线路的电压等参数。
由于其在电力系统中的重要作用，因此，在操作电压互感器时必须重视安全操作规程及保养规范，以确保设备的正常运行以及人身安全。
一、安全操作规程1. 严格遵守使用说明书。
在操作电压互感器之前，必须先仔细阅读设备的使用说明书，了解它的用途和特点，掌握其作用范围和规格参数，正确使用它。
2. 确定合适的电源连接。
电压互感器必须连接在合适的电源上，尽可能接地，以确保它从不超过其额定电压和额定电流的电源中获得所需的电力。
3. 正确选用电缆连接。
选择电缆时，应选择能承受在其额定电压下运行时的电流处理能力较大的电缆，同时应注意电缆的长度适中，以保持电信号的准确性。
如果电缆连接异常，应及时更换。
4. 严禁超过额定电压和额定电流。
在准确预测电压互感器工作范围的基础上，不能超过电压互感器的额定电压和额定电流，否则可能会损害设备和人身安全。
在操作和维修之前，应确定合适的电源电压和电流，以避免电压和电流超过额定范围。
5. 建立有效的维护和保护制度。
建立有效的维护和保护制度，定期对电压互感器进行检查和维护。
6. 禁止超负荷运行。
在使用过程中，必须确保电压互感器在其额定能力范围内进行操作，并且避免在电压互感器充电或泄放之前删除载荷。
7. 防止人身伤害。
在接线或操作电压互感器时，必须带有防静电手套，保证使用安全。
二、保养规范1. 定期清洁设备。
在日常使用过程中，应定期对电压互感器进行清洁，并使用合适的清洁剂。
2. 检查电缆连接。
电缆连接必须定期检查，以确保它们在良好的状态下，并避免出现腐蚀和损坏。
3. 检查接地情况。
必需定期检查电压互感器的接地情况，以确保以防止漏电现象。
4. 定期校正。
在日常使用过程中，可以使用特殊的设备进行校准，并定期检查电压互感器的输出信号等参数，以确保其准确性。
5. 及时处理故障。
220kV电流互感器使用说明书
一、概述LVQB(T)-220W2(3)型电流互感器在额定频率50Hz、设备最高电压252kV的电力系统中作电气保护和测量用。
产品符合GB1208《电流互感器》国家标准。
SF6电流互感器特点：1、运行安全可靠，免维护、不燃烧、不爆炸；产品在线监测SF6气体压力，运行中可不停电补充气体。
2、高精度,计量级为0.2或0.2S。
3、动热稳定性好，低温升。
4、局部放电量在5pC以下,无介质损耗问题。
二、型号说明L V Q B (T) - □ W□污秽等级电压等级 kV带暂态保护绕组带保护绕组主绝缘介质为气体倒立式结构电流互感器三、使用条件1、安装场所：户外2、海拔：不超过2000m3、最大风速： 35m/s4、地震烈度：不超过9度5、污秽等级：Ⅲ级(Ⅳ级)及以下污秽地区6、环境温度：最低气温： -30℃最高气温： +40℃日平均气温不超过+30℃7、相对湿度：95%（20℃时）四、结构产品总体结构为倒立式结构。
由底座、瓷套、壳体及二次绕组等部分组成（见图1、图2）。
二次绕组位于壳体内，与一次绕组之间用SF6气体绝缘，并通过支持绝缘子固定到壳体上，其引出线通过底座内的二次接线端子引出供用户外接负载使用。
一次绕组通过串并联方式及二次绕组抽头可获得四种电流比。
壳体上方设置有压力释放装置。
瓷套采用高强瓷套(根据用户需要，也可采用硅橡胶复合绝缘套管)，能够承受5倍于产品额定气压的内压作用而不破坏，通过瓷套的上、下法兰分别与壳体和底座牢固地联结。
瓷套外绝缘公称爬电距离为6300mm(7812mm)，能适应Ⅲ级(Ⅳ级)污秽地区运行需要。
底座除起支撑设备、安装作用外，还设置有密度控制器、二次接线端子、SF6阀门及吸附剂等。
五、主要技术参数1、主要电气参数：见表一2、绝缘水平：额定短时工频耐受电压（方均根值） 460kV·1min或395kV·1min额定雷电冲击耐受电压（峰值1.2/50μs ） 1050 kV 或950 kV 3、SF 6气体额定压力 0.40MPa (20℃) SF 6气体补气压力 0.35MPa (20℃)4、产品年漏气率 不大于1%5、产品内SF 6气体的含水量:出厂值 不大于250μL/L 运行值 不大于500μL/L 6、产品局部放电水平:252kV （方均根值）下 不大于10pC 175kV （方均根值）下 不大于5pC表一 主要电气参数注1、测量绕组（或保护绕组）的数量和准确级可根据用户需要制造，若无特别说明，制造厂提供下列组合：0.5/0.5/10P15/10P15/10P15/10P15注2、测量绕组的仪表保安系数和保护绕组的准确限值系数可根据用户需要制造，若无特别说明，制造厂提供下列参数：FS10和10P15。
电压互感器介绍 PPT
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
电压互感器的准确级以电压误差 fu来定义的。
在规定的一次电压和二次负荷变化范围内，二次负荷功率因数为额定值时，最大 电压误差百分数。
用途 测量 保护
准确级
0.2 0.5 1 3 3P 6P
误差限值
电压误差 相位差
（%）
(′)
适用运行条件
如图所示，当在一次绕组上施加一个 交流电压U1时，在铁心中就会感生出 一个磁通Φ，根据电磁感应定律，则在 二次绕组中就产生一个交变的二次电压 U2。
改变一次或二次绕组的匝数，可以产生 不同的一次电压与二次电压比，这就可 组成不同比的电压互感器。
Ku U1N / U2N N1 / N2 U1 / U2
JSJW-10型油浸式三相五柱式TV
三相五柱式
三个芯柱+两个边柱 一次三相绕组分别绕于三个芯柱上，为YN
接线
二次有两组三相绕组 主二次绕组：同样为yn接线 辅助二次绕组：开口三角形接线，用于测
量小电流接地系统零序电压
两个边柱为零序磁通提供磁路，避免了普 通电压互感器因零序磁阻太大导致电流过 大而发热损坏。
和短路保护。
-5-
3.电压互感器应注意的问题：
电压互感器二次侧不允许短路，由于电压互感器内阻抗很小，若二 次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安 全。
为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕 组必须有一点接地。
电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二 次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并 联，同时要注意极性的正确性。
(2) 根据安装地点的不同，分为户内式和户外式。
平高东芝252kV断路器说明书
增压状态正常区域（绿色）
警告线（红色）
虹吸管
B-1：液压操作缸
B-20：油泵
B-22：透气帽
B-55：油箱
B-26：油标
图8油位
4 原理
4.1
图9示意了单压式气体断路器的操作原理。
4
（a）当给出分闸指令时，液压操作缸（B-1）分闸侧的高压油排出，操作活塞（B-2）被向上驱动（触头分闸方向）。参阅4-2节。
压气室是由可移动的压气缸（A-61）和一个固定的压气活塞（A-62）组成。压气缸通过一根操作拉杆（A-63）和一根绝缘拉杆（A-73）与各自的油-液压操作缸（B-1）上的驱动杆（B-10）相连。另外如上所述，压气缸与动触头装配相连，因此，动触头装配和压气缸通过液压操作缸一起被驱动。
3.4
操作机构（见图4、图5），对于每一相，液压机构和辅助设备安装在上盖的对侧。
图，参阅经过认可的附图。52Y：常闭辅助继电器52C；合闸线圈
A1-A14：常态“a”触点B1-B14；常态“a”触点
63QFX：液压开关分闸联锁47X.Y：相差辅助继电器
63QEX：液压开关合闸联锁3-52： 手动操作开关
63QEX：SF6气体密度开关的分闸/合闸联锁
47T：相差时间继电器
合闸回路跳闸保护装置 监控系统
操作缸单元装配有一个油泵单元（B-20）、一个油压表（B-60）、油压开关（B-50）、一个油泵电机（B-24）、一个排油阀（B-31）（通常处于关闭状态）、一个泄压阀（B-30）、一个通气孔盖（B-22）、一个液压油泵（B-）侧面的油标（B-26）。油过滤器（B-27）安装在油箱里面。关于油箱的油位指示，详见图8。
4.
图10a和图10b示出液压操作机构的操作原理。
电流电压互感器通用说明书
电流电压互感器通用说明书一、执行标准1、电流互感器符合国家标准GB1208-1997电流互感器的规定;2、电压互感器符合国家标准GB1207-1997电压互感器的规定;二、使用条件除另有说明外,互感器应满足下列使用条件;1、环境温度：普通型为+40℃～-15℃;高原型为+25℃～-15℃;日平均气温不能超过30℃;2、安装在相对湿度不大于85%的地区;3、海拔:普通型≤1000m,高原型≤4000m;4、大气中无严重污秽及侵蚀性、放射性及爆炸性气体存在;5、不能安装在有剧烈震动和撞击的地方;6、电流互感器允许在倍的额定电流下长期运行;7、电压互感器允许在倍的额定电压下长期运行;8、耐热等级E级;三、注意事项1、电流互感器一次有电流通过时,二次绕组不得开路,否则二次产生高压,对产品性能和人身安全有影响;2、电压互感器二次绕组不得短路,否则互感器将被烧毁;3、一次绕组的重复工频耐压试验应在规定电压值的80%下进行;四、使用说明1、保护用电流互感器准确级代号在GB1208-64标准中规定过流保护为3级,差动保护为D级,在GB1208-75标准中规定为B级,GB1208-87和GB1208-1997标准中规定：对保护用电流互感器,准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称,其后标以字母“P”表示保护,保护用电流互感器的标准准确级为5P和10P;例：5P10,后面的10表示其准确限值系数;相似于老标准的10%倍数2、电压互感器接地保护用的绕组以往称为“零序电压线圈”,其准确级标注为3B和6B;3和6表示误差限值,B表示保护;GB1207-1997中规定：保护用电压互感器的准确级,以该准确级在5%额定电压到额定电压因数相对应的电压范围内最大允许电压误差的百分数标称,其后标以字母P,保护用电压互感器的标准准确级为3P和6P;。
ecv仪器操作手册
ECV仪器操作手册详解
一、前言
ECV（Electrochemical Cell Voltage）是电化学测试中的一个重要参数，它能够反映电池的充放电过程和电池的状态。
因此，正确使用ECV仪器对于科学研究和工业生产具有重要意义。
本文将详细介绍ECV仪器的操作手册，以帮助用户更好地理解和使用这一设备。
二、仪器简介
ECV仪器通常由电源、测量电路、数据采集系统等部分组成，通过精确控制电压和电流，可以对电极材料的电化学性质进行深入研究。
三、操作步骤
1. 开机与初始化：首先，确保仪器已经正确连接到电源，并打开电源开关。
然后，等待仪器自检完成并进入主界面。
2. 设置参数：在主界面上，可以通过菜单选择需要设置的参数，如电压范围、电流范围、测量时间等。
3. 进行测量：设置好参数后，点击“开始测量”按钮，仪器将按照预设的条件进行测量，并实时显示测量结果。
4. 数据处理：测量结束后，可以将数据保存到本地或导出到其他设备，以便进一步分析和处理。
四、注意事项
1. 在使用过程中，应避免接触到仪器的内部部件，以防触电或其他安全事故。
2. 在测量过程中，应保持仪器的稳定，避免因振动等因素导致测量结果不准确。
3. 定期对仪器进行维护和校准，以保证其测量精度。
五、结语
ECV仪器作为一种重要的电化学测试设备，其正确的使用和维护对于提高科研效率和产品质量具有重要作用。
希望本文对您理解并使用ECV仪器有所帮助，如果您在使用过程中遇到任何问题，欢迎随时联系我们的技术支持团队。
电压互感器现场校验仪说明书
电压互感器现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要特点 (5)三、主要技术指标 (6)四、工作原理 (8)五、面板说明 (9)六、操作说明 (10)七、使用注意事项 (13)八、检定时注意事项 (14)一．概述HEY-H智能互感器校验仪是我公司开发出的新一代智能型互感器校验仪。
除保持了原高稳定性、准确性的优点外，在原有的高智能化水平上又引入了一些新的思想：采用了大屏幕汉字液晶显示，并采用了液晶屏背光控制手段，使用户方便的根据环境光线选择背光，彻底解决了数码管户外看不清的问题；直接提供各点的测试值及化整值，超差（含变差超差）直接提示；提供S级及轻载的标准测试方法及相应的操作台自动控制功能；提供资产编号录入及存贮功能，便于现场数据微机化管理；直接显示现场CT测试接线图；所有功能操作只需要四个按键。
二．主要特点（1）自动切换：测量过程中可根据测量数据大小自动切换量程。
（2）自动测量：可根据规程要求的测量点，按不同精度要求，自动进行满载及轻载测量。
（3）自动存贮：可存贮50组（满载及轻载）测量数据。
电压互感器安全操作规程及保养范本（2篇）
电压互感器安全操作规程及保养范本电压互感器是电力系统中常见的一种重要设备，用于测量系统中的电压值，具有重要的作用。
为了确保电压互感器的安全运行，在操作过程中必须遵守一系列的操作规程和保养方法。
本文将介绍电压互感器的安全操作规程及保养范本。
一、安全操作规程1. 操作前准备(1) 在进行任何操作前，必须确保电压互感器处于断电状态，并进行可靠接地。
(2) 检查电压互感器的外观，确保没有破损或异常现象。
(3) 确认操作人员穿戴好必要的防护用具，如绝缘手套、绝缘靴等。
2. 安装与接线(1) 在安装电压互感器时，要确保设备放置平稳，不得有倾斜或摇晃现象。
(2) 确保电压互感器的额定电压与系统电压一致，并按照正确的接线方法进行接线。
(3) 在接线前，必须确认电压互感器与其他设备的接线端子干净、无尘，并使用适当的紧固装置。
3. 操作时的注意事项(1) 在进行操作前，必须确保所有操作工具和设备处于良好状态，不得有生锈或损坏现象。
(2) 操作人员必须按照操作规程进行操作，不得随意更改或忽略任何步骤。
(3) 在操作过程中，必须维持良好的工作环境，确保操作人员的安全。
4. 应急处置(1) 在发现电压互感器存在异常情况时，操作人员必须立即停止操作，并向上级报告。
(2) 在操作过程中出现意外事故时，应立即进行救援，确保伤者的安全。
二、保养范本1. 清洁保养(1) 定期清洁电压互感器的外表面，使用干净的布擦拭，不得使用有腐蚀性的清洁剂。
(2) 定期检查电压互感器的连接端子，确保连接良好，没有松动或氧化现象。
2. 绝缘检测(1) 定期进行绝缘电阻测量，以确保电压互感器的绝缘性能良好。
(2) 定期进行绝缘油的测试，确保油的绝缘性能达到要求。
3. 检修维护(1) 定期对电压互感器进行检修，检查其内部零部件的运行状况。
(2) 检查电压互感器的内部连接线路，确保连接良好，没有松动或磨损。
4. 环境保护(1) 在使用电压互感器时，必须保持良好的工作环境，避免灰尘、湿气等污染物侵入。
220kV电子式电压互感器通用技术规范
220kV电子式电压互感器通用技术规范（范本）220kV电子式电压互感器专用技术规范（范本）220kV电子式电压互感器通用技术规范（范本）本规范对应的专用技术规范目录220kV电子式电压互感器通用技术规范（范本）220kV电子式电压互感器技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写专用部分“2项目单位需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分表8“项目单位技术参数差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术参数差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人需在技术规范专用部分附录提供电子式互感器安装示意图。
对新建工程，项目单位应遵循技术规范通用部分的一次、二次及土建的接口要求；对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
电子式互感器同其他一次设备组合安装时，投标人需提供经过本项目一次厂家确认的安装示意图，卖方提供的安装方案需要有相关的运行业绩，并在技术规范专用部分表11“电子式电压互感器销售运行业绩表”中备注说明。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目单位需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
电压互感器使用指南
电压互感器使用指南1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。
这是在选择电流互感器中最需要注意的一点。
此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。
(2)与电流互感器配套使用的交流电流表应选5安的量程。
通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。
这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。
(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。
(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。
(5)电流互感器次级和铁芯都要可靠地接地。
(6)电流互感器次级绝对不容许开路。
电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。
许继电子互感器产品选型参考手册
电子互ห้องสมุดไป่ตู้器选型手册
高压端的传感信号经 3~10 米的专用屏蔽电缆传送到低压端的电子单元处理的模式带来好处： 一是高压端的传感信号可以以差分方式长线传输，有效抑制各种共模干扰，因此，其传输可靠性和 信噪比优于常规内置电子单元的传感器；二是电子单元对屏蔽线传输中的误差进行补偿，故其总精 度优于常规内置电子单元的传感器。 许继电子式互感器的电子单元输出方式有两种：模拟小信号输出（调理单元）和数字信号输出 （采集单元）。 1) 调理单元模拟小信号输出为有源驱动，动态输出阻抗接近于 0 欧，避免了后级连接的测控 和计量设备因为输入阻抗不够而带来的精度损失。 传输采用航空插头和专用屏蔽电缆以提高抗干扰 性。
1
许继电子互感器公司
电子互感器选型手册
1.3 命名规则
E CVT 800 10 /
电压传感头缺省安装方式：S,即支柱式 G/空:绝缘方式(G:气体绝缘 空:环氧树脂绝缘) B/S/空:安装方式 (B:母线式 S/空:支柱式) 20~4000A：额定电流（A） 10/35/110/220… ：电压等级（KV） H/E/L/空：互感器头/电子单元/屏蔽线/全套 设计序号:801、 802... CT:电流互感器 VT:电压互感器 CVT:电流电压组合 电子互感器
4
许继电子互感器公司
型号及外形尺寸
电子互感器选型手册
ECVT800-10 10kV 系列
型号 ECVT800H-10 ECVT800H2-10 ECT800H-10 ECT800H2-10
外 形 图
A相 B相 C相 3～10米 ECVT800E
3相计量电压
罗氏 线圈
3相计量电流
电压 检测
电度表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZL_DLYH0101.0510ECVT1-252电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1 概述 (1)1.1应用范围 (1)1.2型号和名称 (1)1.3引用标准 (2)1.4使用环境条件 (2)1.5主要技术参数 (2)2 结构及工作原理 (3)2.1总体结构 (3)2.2电流传感器 (4)2.3电压传感器 (4)2.4数字变换器 (5)3 外型尺寸及装配结构 (5)4 与二次设备的接口 (7)5 运输、安装及调试 (7)6 维护 (8)ECVT1-252电子式电流电压互感器技术和使用说明书1 概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。
电子式互感器是仪用互感器的发展方向。
和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。
依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《ECVTⅠ- 252/363kV GIS用组合型电子式电流电压互感器》项目。
1.1 应用范围ECVT1-252电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。
在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。
可用于户内及户外环境下。
目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。
ECVT1-252电子式电流电压互感器是为克服常规互感器的缺点，适应变电站自动化技术的发展而开发的新型互感器。
设备开发中充分考虑了变电站现场电磁干扰强及温度变化范围大等恶劣运行环境的影响。
ECVT1-252利用空芯线圈测量电流，利用电容分压技术测量电压，利用光纤传送输出信号。
本产品体积小、重量轻、无饱和现象、暂态性能好、性能稳定，具有良好的电磁兼容性能及较宽的工作温度范围。
ECVT1-252电子式电流电压互感器的性能指标均符合IEC60044-6《互感器 第六部分：保护用电流互感器暂态特性要求》、IEC60044-7《互感器 第七部分：电子式电压互感器》、IEC60044-8《互感器 第八部分：电子式电流互感器》等相关标准的要求。
1.2 型号和名称型号和名称含义如下：ECVT1-252设备最高工作电压（kV）设计序号电子式电流电压互感器11.3 引用标准ECVT1-252 GIS用组合型电子式电流电压互感器的性能指标符合IEC60044-6《互感器第六部分：保护用电流互感器暂态特性要求》、IEC60044-7《互感器 第七部分：电子式电压互感器》、IEC60044-8《互感器 第八部分：电子式电流变换器》、IEC60517《额定电压72.5kV及以上的气体绝缘金属封闭开关设备》、IEC60694《高压开关设备和控制设备标准的共用技术要求》等相关标准的要求。
1.4 使用环境条件环境气温：－25/+40℃，日平均≤35℃海拔：≤1000m抗震性能：地震烈度8级1.5 主要技术参数最高工作电压：252 kV额定频率：50Hz额定一次电压：220/√3 kV额定一次电流：600∼4000A额定电压因数：1.2，连续额定扩大一次电流系数：1.2额定准确限值系数：20额定二次输出: 数字信号电流互感器测量通道：2D41H电流互感器保护通道：01CFH电压互感器：2D41H准确级：电流互感器测量级：0.2电流互感器保护级：5P20电压互感器测量级：0.2电压互感器保护级：3PTPE级保证误差条件：一次时间常数：60ms直流分量偏移：100%=15一次对称短路电流倍数：KsscTPE稳态误差限值：电流误差：±1%相位误差：±60′工作循环：第一次故障电流持续时间t′：100ms：500ms无电流间隙时间tfr第二次故障电流持续时间t″：100ms短时电流额定值：短时热电流（方均根值）：50kA，3s2额定动稳定电流（峰值）：125kA绝缘水平：额定工频耐受电压：460kV，1min额定雷电冲击耐受电压：1050kV额定六氟化硫气体压力（20℃）：0.4MPa六氟化硫气体年漏气率不大于 ：0.5%无线电干扰水平：在160kV下无线电干扰电压小于2500uV抗电磁干扰水平：电压渐变抗扰度： +20% ∼ -20%电压暂降和短时中断抗扰度：50%×0.1s，100%×0.05s浪涌(冲击)抗扰度： 4级电快速瞬变脉冲群抗扰度： 4级振荡波抗扰度： 3级静电放电抗扰度： 2级工频磁场抗扰度： 5级脉冲磁场抗扰度： 5级阻尼振荡磁场抗扰度： 5级射频电磁辐射抗扰度： 3级一次变换器电源：额定电压DC220V（或DC110V），功率：6.8W额定相位偏移：0额定延时时间：3ms(采用合并单元同步脉冲)数据速率：160fr（fr=50Hz）2 结构及工作原理2.1 总体结构ECVT1-252电子式电流电压互感器由空芯线圈、电容分压器及数字变换器等部分组成，双重化冗余布置，其结构框图如图2.1.1所示：图2.1.1 ECVT1-252电子式电流电压互感器结构框图图中，a为一次导杆，b为SF6气体，c为电容分压器的中间电极，d为空芯线圈（两组），e为接地外壳，f为数字变换器（两组）。
电流传感器（空芯线圈）嵌在接地外壳内，感应流过一次导杆中的被测电流，一次导杆、中间电极和接地外壳构成电压传感3器（电容分压器），感应一次导杆上的被测电压，高低压间以SF6气体绝缘。
空心线圈和电容环通过双芯屏蔽线与密封端子板连接并引出端子箱，然后接入数字变换器。
数字变换器固定于接地外壳上，它对空芯线圈和电容分压器输出的信号进行处理，并以串行数字光信号的形式输出。
2.2 电流传感器本产品利用空芯线圈测量电流。
空芯线圈是一种密绕于非磁性骨架上的螺线管，如图2.2.1所示。
空芯线圈不含铁芯，具有很好的线性度。
图2.2.1 空心线圈空芯线圈的输出信号e 与被测电流i 有如下关系：dt dinsdt d t e 0)(µ−=Φ−=式中µ0为真空磁导率，n为线圈匝数密度，s为线圈截面积。
据上式，利用电子电路对线圈的输出信号进行积分变换便可求得被测电流i。
空芯线圈无铁芯，其性能易受温度及外磁场等干扰因素的影响。
采取恰当的绕制技术可减小干扰的影响，本产品绕制的空芯线圈受温度及外磁场干扰的影响很小。
2.3 电压传感器图2.3.1 电容分压器4本产品利用电容分压器测量电压。
如图2.3.1所示，为提高电压测量的精度，改善电压测量的暂态特性，在电容分压器的输出端并一精密小电阻。
电容分压器的输出信号uo (t) 与被测电压ui(t)有如下关系：dtduRCtu io1)(= (21CRω<<)式中C1为高压电容，C2为低压电容。
据上式，利用电子电路对电压传感器的输出信号进行积分变换便可求得被测电压。
2.4 数字变换器电流传感器和电压传感器的输出信号均是被测量的微分。
数字变换器的主要作用是同时采集电流传感器和电压传感器的输出信号，转换成数字信号，然后进行积分变换还原被测电流和被测电压信号，并按约定格式以串行数字光信号的形式输出。
数字变换器的框图如图2.4.1所示：数字变换器接有一根屏蔽电缆，用于供电。
供电电压DC220V或者DC110V。
数字变换器接有一根光缆，一发、一收两个通道。
接收通道用于接收采样同步命令信号，发送通道用于传送采集处理后的电流、电压信号。
数字变换器电流计量通道和电流保护通道具有不同的动态范围，以满足电流互感器计量的高精度及保护的大范围要求。
为保证温度稳定性，数字变换器采用软件积分技术还原被测电流电压信号。
数字变换器和空心线圈以及分压电容器配合使用，可以真实地传变一次含有衰减直流分量以及谐波的电流、电压波形。
数字变换器的设计及器件选用充分考虑了户外运行的恶劣环境，具有较高的可靠性及稳定性。
同时本产品设计的数字变换器具有故障告警功能，变换器发生故障可以进行带电更换（因为变换器置于GIS接地壳体上）。
3 外型尺寸及装配结构ECVT1-252电子式电流电压互感器作为GIS的一个部件，安装于GIS断路器两侧，与断路器处于同一个气室，通过两端法兰盘与母线筒连接在一起。
5ECVT1-252外形尺寸1—一次导体2—外壳3—数字变换器4—接线端子5—光纤及电缆6—线圈7—中间电极8—屏蔽罩图3.1 ECVT1-252装配结构6互感器数字变换器引出一根光缆和一根屏蔽电缆。
光缆用于传输电流、电压信号和二次设备接口。
电缆用于给数字变换器供电。
光缆和电缆连接处有密封措施。
屏蔽电缆的屏蔽层应按规定可靠接地。
其产品尺寸及装配结构见图3.1所示。
ECVT1-252电子式电流电压互感器将电流互感器和电压互感器组合在一起，产品体积小、重量轻。
产品的绝缘结构充分利用GIS现有的SF6气体绝缘特性，绝缘结构简单可靠。
4 与二次设备的接口ECVT1-252电子式电流电压互感器的输出信号通过合并单元送给数字化计量及保护装置使用。
如图4.1所示，合并单元按相应规约接收a、b、c三相电子式电流电压互感器的输出信号，对三相电流和电压信号进行同步，并按IEC60044-8或IEC61850-9-1的标准协议输出给计量及保护测控装置。
有关合并单元的具体内容参见其技术说明书。
与电子式互感器配套使用的计量、保护、测控装置参见其说明书。
图4.1 ECVT1-252装配结构5 运输、安装及调试产品完成出厂试验后，安装于GIS相应间隔中，随GIS一起整体运输。
产品在运输时内部压力与GIS运输时的内部压力相同。
安装就位后，将各相数字变换器的供电电缆接入变电站直流系统，传输光缆接入合并单元。
使用前，必须对产品充至额定气压，并进行如下测试：（1） 短时工频耐压试验 与GIS本体一起进行（2） 密封性检测 与GIS本体一起进行气体水分含量试验 与GIS本体一起进行（3） SF6（4） 检查各接地点是否可靠（5） 光纤传光性能检测（6） 互感器变比测试（7） 互感器引出极性检查7NARI-RELAYS ECVT1-252电子式电流电压互感器 技术和使用说明书6 维护日常巡视检查SF6压力表值，注意气体是否有泄漏。
