瓦楞纸箱箱型标准
GB 6543-86 瓦楞纸箱
代号
类
量 kg
mm
纸板结构
1类
2类
单
5
700
BS-1.1
BS-2.1
瓦
10
1000
BS-1.2
BS-2.2
楞
20
1400
单瓦楞
BS-1.3
BS-2.3
纸
30
1750
BS-1.4
BS-2.4
箱
40
2000
BS-1.5
BS-2.5
双
15
1000
SD-1.1
SD-2.1
瓦
10
1400
SD-1.2
SD-2.2
见附录 A 2.1 本标准规定的箱型代号由四位数字组成.附录 A 中的图表示各种纸箱的基本式样,每个图有一个四位数 字的代号,代号中前两位数字表示箱型种类后两位数字表示同一类箱中不同的纸箱式样。 2.1.1 开槽型纸箱（02 型）
为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱， 有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。运输时可以折叠平放，使用时箱盖封合。 2.1.2 套合型纸箱（03 型）
由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。 2.1.3 折叠型（04 型）
通常由一片瓦楞纸板组成，折叠而成箱的底，不用钉合或粘合。 2.2 也可根据要求订货合同所规定的其他型式制造。 3 纸箱附件
为提高对内装物的保护力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见 附录 B。在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。 4 尺寸规定 4.1 用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。
瓦楞纸箱国家标准GBT6543-2008
中华人民共和国国家标准GB/T6543-2008代替GB/T6543-1986、GB/T5033-1985运输包装用单瓦楞纸箱和双瓦楞纸箱Single and doubie corrugated boxes for transport packages2008-04-01发布2008-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布运输包装用单瓦楞纸箱和双瓦楞纸箱1范围本标准规定了运输包装用单瓦楞纸箱和双瓦楞纸箱（以下简称瓦楞纸箱）的分类、结构形式、要求、试验与检验方法等。
本标准适用于瓦楞纸箱的设计、生产制造与检验，其他类型的瓦楞纸箱可参照本标准的有关规定。
2规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T 191-2008，ISO 780：1997，MOD ）GB/T 2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL ）检索的逐批检验抽样计划（ISO 2859-1：1999，IDT ）GB/T4857.4包装运输包装件压力试验方法（GB/T4857.4-1992，eqv2872:1985）GB/T4892硬质直方体运输包装尺寸系列GB/T6544瓦楞纸板3分类瓦楞纸箱按照所使用的瓦楞纸板的不同种类、内装物的最大质量及综合尺寸、预计的储运流通环境条件等将其分为20种，如表1所示。
表1瓦楞纸箱的种类4基本箱型与代号瓦楞纸箱的基本式样图形（见附录A ）。
根据内装物的不同，也可以采用其他型式的瓦楞种类内装物最大质量/kg 最大综合尺寸a /mm 1类b 2类c 纸箱代号纸板代号纸箱代号纸板代号单瓦楞纸箱5700BS-1.1S-1.1BS-2.1S-2.1101000BS-1.2S-1.2BS-2.2S-2.2201400BS-1.3S-1.3BS-2.3S-2.3301750BS-1.4S-1.4BS-2.4S-2.4402000BS-1.5S-1.5BS-2.5S-2.5双瓦楞纸箱151000BD-1.1D-1.1BD-2.1D-2.1201400BD-1.2D-1.2BD-2.2D-2.2301750BD-1.3D-1.3BD-2.3D-2.3402000BD-1.4D-1.4BD-2.4D-2.4552500BD-1.5D-1.5BD-2.5D-2.5a 综合尺寸是指瓦楞纸箱内尺寸的长、宽、高之和。
国际纸箱规范标准-各纸箱箱型类别(纸箱必看)
国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

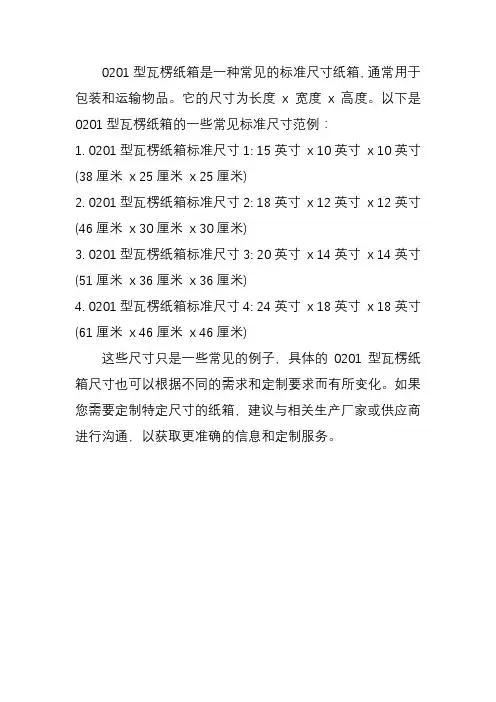

0201型瓦楞纸箱标准尺寸
0201型瓦楞纸箱是一种常见的标准尺寸纸箱，通常用于包装和运输物品。
它的尺寸为长度x 宽度x 高度。
以下是0201型瓦楞纸箱的一些常见标准尺寸范例：
1. 0201型瓦楞纸箱标准尺寸1: 15英寸x 10英寸x 10英寸(38厘米x 25厘米x 25厘米)
2. 0201型瓦楞纸箱标准尺寸2: 18英寸x 12英寸x 12英寸(46厘米x 30厘米x 30厘米)
3. 0201型瓦楞纸箱标准尺寸3: 20英寸x 14英寸x 14英寸(51厘米x 36厘米x 36厘米)
4. 0201型瓦楞纸箱标准尺寸4: 24英寸x 18英寸x 18英寸(61厘米x 46厘米x 46厘米)
这些尺寸只是一些常见的例子，具体的0201型瓦楞纸箱尺寸也可以根据不同的需求和定制要求而有所变化。
如果您需要定制特定尺寸的纸箱，建议与相关生产厂家或供应商进行沟通，以获取更准确的信息和定制服务。
国际纸箱箱型标准(中文)
国际纸箱箱型标准瓦楞纸箱得箱型结构.在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO）与瑞士纸板协会（ＡＳSＣO）联合制定得国际纸箱箱型标准。
以往对纸箱包装结构得语言描述既冗长又复杂,现在改用本标准后,箱型用简单得数字代号表示，使任何国家得人不论在语言或其她方面所存在得差异都容易理解。
纸箱包装得订单与规格都可参照本标准。
本标准只能由FEFC0与ＡSSＣ0作增补与修改。
本标准下得系统结构为纸箱内部视图纸箱规格尺寸除非另有规定,所有纸箱内径尺寸都以毫米为单位表示如下:长度(L）×宽度（B）×高度(H)其中,长度(L）=开口处最长得尺寸宽度（Ｂ）=开口处最短得尺寸高度（H)=从开口处至箱底水平面得尺寸长度、宽度与高度得规格尺寸在纸箱结构说明中都作了明确规定,在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定得标准气候条件下进行,在平铺得纸板上从压线中心处开始.同时注意量具本身得厚度。
对于罩盖型纸箱，罩盖得高度（h）可在斜线后用第四尺寸表示，即３55 X 205×1２0／40毫米(L) （Ｂ） (Ｈ）(ｈ)对于搭口外部摇盖纸箱，搭口(o）区域得长度可在斜线后用第四尺寸表示,即3５5×20５×1 2０/40毫米（L) (Ｂ）(H） (ｏ）纸板规格尺寸除非另有规定,所有瓦楞纸板尺寸都以毫米为单位表示如下:第一尺寸×第二尺寸其中,第一尺寸=沿胶缝得长度第二尺寸=垂直于胶缝得长度纸箱式样某些纸箱类型衍生自同种式样,因而无需就此类型另行规定.但就是在表示基本箱型式样得数字后面需添加一个后缀数字.并用破折号隔开，如0２01—２。
具体到每个生产商，这样得式样标准可能会略有不同.纸箱式样组合下图所示得纸箱结构式样为纸箱得基本类型。
若纸箱得结构为两种或三种基本类型得组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样得式样还可以表示为Ｏ20４/O２15(上摇盖/下摇盖）。
国际纸箱标准各纸箱箱型类别（纸箱必看）
国际纸箱标准各纸箱箱型类别（纸箱必看）国际纸箱箱型标准⽡楞纸箱的箱型结构．在国际上普遍采⽤由欧洲⽡楞纸箱⼯业协会(FEFCO)和瑞⼠纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语⾔描述既冗长⼜复杂，现在改⽤本标准后，箱型⽤简单的数字代号表⽰，使任何国家的⼈不论在语⾔或其他⽅⾯所存在的差异都容易理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺⼨除⾮另有规定，所有纸箱内径尺⼨都以毫⽶为单位表⽰如下：长度(L)×宽度(B)×⾼度(H)其中，长度(L)=开⼝处最长的尺⼨宽度(B)=开⼝处最短的尺⼨⾼度(H)=从开⼝处⾄箱底⽔平⾯的尺⼨长度、宽度和⾼度的规格尺⼨在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要⼤于长度。
测定纸箱尺⼨，必须在规定的标准⽓候条件下进⾏，在平铺的纸板上从压线中⼼处开始．同时注意量具本⾝的厚度。
对于罩盖型纸箱，罩盖的⾼度(h)可在斜线后⽤第四尺⼨表⽰，即355 X 205×120／40毫⽶(L) (B) (H) (h)对于搭⼝外部摇盖纸箱，搭⼝(o)区域的长度可在斜线后⽤第四尺⼨表⽰，即355×205×1 20／40毫⽶(L) (B) (H) (o)纸板规格尺⼨除⾮另有规定，所有⽡楞纸板尺⼨都以毫⽶为单位表⽰如下：第⼀尺⼨×第⼆尺⼨其中，第⼀尺⼨=沿胶缝的长度第⼆尺⼨=垂直于胶缝的长度纸箱式样某些纸箱类型衍⽣⾃同种式样，因⽽⽆需就此类型另⾏规定。
但是在表⽰基本箱型式样的数字后⾯需添加⼀个后缀数字．并⽤破折号隔开，如0201—2。
具体到每个⽣产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所⽰的纸箱结构式样为纸箱的基本类型。
若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表⽰为：上摇盖0204，下摇盖0215 这样的式样还可以表⽰为O204／O215(上摇盖／下摇盖)。
瓦楞纸箱中华人民共和国国家标准MicrosoftWord文档
中华人民共和国国家标准瓦楞纸箱UCD676.8 GB6543-86 Corrugated box本标准适用于运输包装用单瓦楞纸板和双瓦楞纸板箱（以下简称瓦楞纸箱）.1分类瓦楞纸板箱按照使用瓦楞纸板不同地种类、包装内装物地最大重量及箱内尺寸之和分为30种,见表1.表1注：纸箱地综合尺寸,是指其内尺寸长、宽、高之和.其中1类箱主要用于出口及贵重物品地运输包装；2类箱主要用于内销产品地运输包装；3类箱主要用于短途低廉商品地运输包装.2基本箱型和代号见附录A2.1本标准规定地箱型代号由四位数字组成.附录A中地图表示各种纸箱地基本式样,每个图有一个四位数字地代号,代号中前两位数字表示箱型种类后两位数字表示同一类箱中不同地纸箱式样.2.1.1开槽型纸箱（02型）为最常用地外包装纸箱,基本上由一片瓦楞纸板组成,通过钉合或粘合等方法将接缝封合制成纸箱,有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖.运输时可以折叠平放,使用时箱盖封合.2.1.2套合型纸箱（03型）由几页箱坯组成地箱,其特点是箱体与箱盖（顶盖、底盖）分开,使用时,箱盖和箱体是套接地.2.1.3折叠型（04型）通常由一片瓦楞纸板组成,折叠而成箱地底,不用钉合或粘合.2.2也可根据要求订货合同所规定地其他型式制造.3纸箱附件为提高对内装物地保护力,允许用隔挡、衬垫、底座、模切件等纸箱附件,这些附件地种类和代号见附录B.在具体地产品用箱技术文件中应对所用附件地种类、代号及其用料、尺寸、结构等作出规定.4尺寸规定4.1用纸箱地内尺寸长、宽、高表示纸箱地规格,并按下列顺序和代号给出尺寸,单位用毫米.a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸；4.2根据内装物地重量和尺寸,优先选用GB4892-85《硬直方体运输懈装尺寸系列》规定地以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×150；200×133.也可根据被包装物品地特点选用其他地尺寸.4.3箱子长、宽之比建议不大于2.5：1；高、宽之比不大于2：1并不小于0.15：1.5技术要求5.1纸箱地内装重量、综合尺寸及对应地纸板种类应符合表1和表2地规定.5.2制造瓦楞纸箱使用地瓦楞纸板见表2,各项技术指标应符合GB6544-86《瓦楞纸板》地规定.表25.3钉合瓦楞纸箱应使用带有镀层地低碳钢扁丝,扁丝不应有锈斑、剥层、龟裂或其他使用上地缺陷. 5.4粘俣瓦楞纸箱使用乙酸乙烯乳液或具有相同粘合效果地其他粘合剂.5.5纸箱尺寸偏差见表3.表3对于有特定要求地纸箱可由供需双方协商制定.5.6箱体主正,表面不允许有明显地损坏和污迹,切断口表面裂损宽度不超过8mm.5.7箱面印刷图字清晰,深浅一致,位置准确,必须在箱盖内印刷纸箱制造厂名称或代号.5.8纸箱接头钉俣搭接舌边宽度35-50mm,金属钉应沿搭接部分中线钉合,采用斜钉（与纸箱立边成45°角）或横钉,箱钉应排列整齐、均匀,单排钉距不大于80mm,钉距均匀,头尾钉距底面压痕边线不大于20mm.钉合接缝应钉牢、钉透,不得有叠、翘钉、不转角等缺陷.5.9纸箱接头粘合搭接舌边宽度不小于30mm,粘合剂使用乙酸乙烯乳液或具有相同粘合效果地其他粘合剂.粘合接缝地粘合剂涂布应均匀充分,以致面纸分离时接缝依然粘合不分,同时,也不应有多余地粘合剂溢出接缝.5.10瓦楞纸箱地压痕线宽度,单瓦楞纸箱不大于12mm,双瓦楞纸箱不大于17mm,折线居中,不得有破裂断线,箱壁不允许有多余地压痕线.5.11瓦楞纸箱摇盖经开、合180°往复5次以上,1、2类箱面层和里层都不得有裂缝,3类箱板外面层不得有裂缝,内面层裂缝长度总和不得大于70mm.5.12瓦楞纸箱可根据供需双方地协定进行表面防潮处理.5.13瓦楞纸箱地机械性能包括抗压强度,耐冲击强度、抗转载强度等,在每种具体产品用瓦楞纸箱地标准或技术要求中明确规定或由供需双方商定.6试验方法6.1已制成地瓦楞纸箱,根据纸箱种类及需要,应进行纸板性能试验,如有需要可进行纸箱强度试验.6.2测纸箱内尺寸时,把纸箱撑开成型、相邻面夹角90°量取搭接舌迷以外地、构成长宽两面间地距离（内尺寸）为箱长（L）、箱宽（B）,量取构成箱高地底、盖间地内距离为箱高（H）.6.3瓦楞纸箱空箱承压强度按GB4857.4-84《运输包装件基本试验压力试验方法》地规定进行平面压力试验.试样制备时,用胶粘带、金属钉或粘合剂封合,并将采用地方法写在试验报告内,试样数量应不少于3只.6.4瓦楞纸箱耐冲击强度按GB4867.5-84《运输包装件基本试验垂直冲击跌落试验方法》地规定进行试验,跌落高度及顺序按GB4857.5-84附录A或供需双方商定,试样数量应不少于3只.6.5瓦楞纸箱抗转载强度按GB4857.8-84《运输懈装件基本试验六角滚筒试验方法》地规定进行试验,试验强度指标按GB4857.8-84附录A或由供需双方根据货物流通发问商定.7检验规则7.1出厂检验7.1.1生产厂应保证生产地纸箱符合本标准和订货合同地规定并经检验部门检验合格出具合格证.7.1.2用户有权以相同材料、相同工艺、相同规格地同一入库日期地产品为一批,在交货地同时按本标准和订货合同地规定进行验收检验.7.1.3本标准5.1、5.3、5.5、5.6、5.7、5.8、5.9、5.10所列各项目按照表4地规定抽样检查,其中有两荐不合格则该箱判为不合格.7.1.4从选样中任取6个纸箱按本标准5.11及5.2中规定地纸板强度指标进行检验,按5.2对纸板进行检验,低于规定值10%或10%以上地,整批作为不合格品.表47.1.5按照具体产品用瓦楞纸箱地标准或其他技术文件地规定检验纸箱机械性能指标时,可任取3个以上地纸箱进行,以测定地平均值为该批纸箱地强度值,如无其他规定,低于规定值即为不合格.7.2.1新设计地瓦楞纸箱或制造瓦楞纸箱地材料有变动或再次投产地纸箱应进行型式检验.型式检验地项目根据内装物地重量、特征、贮运状况及设计地性能要求决定,或由供需双方商定.7.2.2每件试样都应按本标准5.1、5.3、5.4、5.5、5.6、5.8、5.9、5.10逐项检验合格后方可作为样品.试验数量应能满足所需试验项目地试验要求,一秀般不少于7只.7.2.3试验中应针对不合格项目对制箱材料、工艺及纸箱结构等进行改进,直至所试纸箱全部合格为止.8包装、标志、运输和贮存8.1瓦楞纸箱地包装方式和要求,由供需双方商定.8.2瓦楞纸箱地运输和贮存应避免受到雨淋、曝晒、受潮和污染..仓储时,距地面高度大于150mm.附录C瓦楞纸箱抗压强度（参考件）C.1瓦楞纸箱抗压强度值P（kgf/cm2）不应小于按下式所得地计算值：P＝K·GH—h/h·s(kgf/cm2)式中：K—强度保险系数；G—瓦楞纸箱所装货物地重量,kg；g—箱高,cm；s—箱底面积,cm2；C.2强度系数K根据纸箱所装货物地贮存期和贮存条件决定.贮存期小于30天K＝1.6贮存期30天-100天K＝1.65贮存期100天以上K＝2。
国际纸箱标准：各纸箱箱型类别(纸箱必看)(文书借鉴)
国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
瓦楞纸箱标准
3．三角柱型纸箱 （1）三角柱纸箱的结构类型
图5-22 三角柱形纸箱角隅结构
图5-23 三角柱形纸箱角隅补强结构
图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型 02盖密封型
图5-25 三角柱形纸箱成型过程
图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图 1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板
b.粘合剂粘合方式 b.粘合剂粘合方式 c.连接板插入方式 c.连接板插入方式 d.连接板间隙固定方式 d.连接板间隙固定方式
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
1-侧内板 2-侧板
图5-21 分离式托盘 3-分离纸板 4-分离线 5-分离用指孔 6-底板
图5-17
DP型包卷式纸箱成型与分解过程 DP型包卷式纸箱成型与分解过程
2．分离式纸箱
（1）传统分离箱（图5-18） 传统分离箱（ 18） （2）改进型分离式纸箱 a.盖板连接方式 a.盖板连接方式
图5-18 传统分离箱 （a）捆扎 （b）胶带连接 （c）黏合剂连接
图5-19
盖板分离式纸箱成型与分离过程
图5-31 短摇盖大型箱
套合箱（罩盖箱） （2）套合箱（罩盖箱）
图5-33 前开式大型套合箱 1-插入导板 2-托盘连接螺栓孔 图5-32 组合式大型套合箱 1-体板 2-H型导板 3-三瓦楞纸板 4-固定导板 5-固定加强件 6-瓦楞纸板层叠箱座
图5-34 深型大型套合箱 1-箱盖 2-塑料连接件固定孔 3-箱体
瓦楞纸箱箱型标准
一、国际纸箱箱形标准 1、基型 即基本箱型， 位阿拉伯数字表示： 即基本箱型，用4～8位阿拉伯数字表示：
瓦楞纸箱常见的箱型
瓦楞纸箱常见的箱型
1.标准开槽箱—RSC 通常由一块纸板开槽而成，通过折叠和搭接舍钉合或粘合成型。 80%的纸箱都是 RSC 型箱，也叫 A-1 型箱、普通箱、平口箱。
加强了边缘的保护的整体抗压能力。 9.组合型半翼箱 两个半翼箱套合在一起。 半开槽箱的组合。 10.天地盖箱(部分套合) 盖子部分套合。 11.托盘 单片纸板 压线开槽或经模切处理。 常用于听装或盒装产品的包装。 12.福佑箱 通常由 3 片组成，底部是连接在一起的。 常用于家禽、肉类、服装、或冰淇林等。 高抗压并且使用较少的材料。 13.自锁底纸箱 上面和普通开槽箱一样。 底部设计为可以自己锁定成型。 主要用于玩具、磁带、小包装食品等。 14.折叠箱 单片纸板(有压线和开槽)，折叠后形成包装盒 15.锁底式折叠纸箱 上面和普通开槽箱一样。
2.半开槽箱—HSC 与 RSC 比较纸只一端有摇盖，又称半翼箱。 常见于水果、蔬菜、机械配件(自动装配线)等产品的包装。
3.叠盖箱—OSC 一般设计叠盖部分为 2-3CM 设计是为了防止玷污、偷窃或开箱时的伤害，常见于服装、小器 具、
塑料制品、纸制品等。 4.全叠盖型-FOL 又称全(齐)翼箱，摇盖的宽度为标准箱型的两部，即等于纸箱的 宽度。 常见于宽度比较小或内部物比较重的产品例如自行车、钉子、机 械产品、保龄球等在运输、搬运中需要特别保护的产品。 5.全封闭开槽箱 CSSC 内外摇盖尺寸不同，折叠后完全封闭内外摇盖。但外摇盖不重叠。 该箱型用于包装瓶、听装的需要底部平整的产品。
底部设计额为粘合锁定成型。 16.锁底单插式折叠箱 常用于服装、玩具、高价值物品、玻璃器皿等。 可用于单件的或组合包装(内箱)。
标准瓦楞纸箱尺寸
标准瓦楞纸箱尺寸
标准瓦楞纸箱尺寸是指在国际上通用并被广泛应用的一些常见尺寸。
这些尺寸是根据商品的尺寸、重量和运输需求来确定的，以确保商品的包装和运输具有最佳的效果和效率。
下面是一些常见的标准瓦楞纸箱尺寸的参考内容：
1. 200mm x 150mm x 100mm
这是一个小型的瓦楞纸箱尺寸，适用于轻型和小型商品的包装和运输。
它通常用于电子产品、小型配件和其他小型物品的包装。
2. 300mm x 200mm x 150mm
这是一个中等大小的瓦楞纸箱尺寸，适用于中等重量和大小的商品的包装和运输。
它通常用于日用品、家居用品和一些小型机械设备的包装。
3. 400mm x 300mm x 250mm
这是一个常见的标准瓦楞纸箱尺寸，适用于大型商品的包装和运输。
它通常用于大型家电、家具和其他大型机械设备的包装。
4. 500mm x 400mm x 300mm
这是一个更大的瓦楞纸箱尺寸，适用于重型商品的包装和运输。
它通常用于工业设备、汽车零部件和其他重型机械设备的包装。
5. 600mm x 500mm x 400mm
这是一个较大的瓦楞纸箱尺寸，适用于特别大和重的商品的包装和运输。
它通常用于大型机械设备、钢材和其他特别大型和重型物品的包装。
以上是一些常见的标准瓦楞纸箱尺寸的参考内容。
除了这些常见尺寸外，还有许多其他尺寸和形状的瓦楞纸箱可根据具体的需要进行定制。
此外，瓦楞纸箱还可以根据不同厚度的纸板制作，以满足不同商品的包装需求。
在选择瓦楞纸箱尺寸时，需要考虑商品的大小、重量、形状以及运输和存储的需求，以确保瓦楞纸箱的包装和运输效果最佳。
瓦楞纸箱的相关国家标准简述
瓦楞纸箱的相关国家标准简述第一节出口包装用瓦楞纸箱（GB5033-85）１种类按照瓦楞纸箱的包装容量及所使用瓦楞纸板的种类，将瓦楞纸箱分为表１的８种。
种类最大总容量（kg）最大尺寸（长、宽、高之和）mm 极限偏差单瓦楞箱第1种 10 1000 ＋4/－3单瓦楞箱第2种 20 1400单瓦楞箱第3种 30 1750 ＋5/－3单瓦楞箱第4种 40 2000双瓦楞箱第1种 20 1400 ＋4/－3双瓦楞箱第2种 30 1750 ＋5/－3双瓦楞箱第3种 40 2000双瓦楞箱第4种 50 25002 技术要求2.1 材料2.1.1 加工瓦楞纸箱使用GB5034-85《出口产品包装用瓦楞纸板》中规定的瓦楞纸板。
2.1.2 钉合瓦楞纸箱使用16-18号带有镀层的金属扁丝，金属扁丝不许有龟裂或使用上的缺点。
2.1.3 粘合瓦楞纸箱使用聚乙酸乙烯乳液或具有粘合效果的其他粘合剂。
2.2 质量2.2.1 箱体方正，表面洁净，不许有明显的外观不良和其他使用上的缺点。
2.2.2 瓦楞纸箱的搭接宽度不小于30mm。
纸箱钉合采用斜钉或横钉。
箱钉排列整齐，距离均匀。
双钉钉距不大于75mm，单钉钉距不大于55mm，头、尾钉距离压痕中线不大于20mm，箱钉必须完全钉在接头上。
2.2.3 瓦楞纸箱的承压能力要符合产品及运输环节的要求。
2.3 瓦楞纸箱成形后，瓦楞纸板的厚度不小于GB5034-85所规定的相应楞型高度的下限数值。
3 结构、尺寸3.1 瓦楞纸箱的结构以“对口盖箱”为基本形式，也可采用其他形式的瓦楞纸箱。
3.2 瓦楞纸箱的规格尺寸要符合GB4892-85《硬质直方体运输包装尺寸系列》的要求。
4 验收规则4.1 瓦楞纸箱应成批交货。
生产厂保证出厂的瓦楞纸箱符合本标准的规定，并出具合格证。
4.2 需货方按本标准进行验收，当发现基本项指标不符合标准要求时，可对不合格的指标进行复查。
4.3 若内尺寸、厚度及耐破度、戳穿强度、边压强度、粘合强度、水分有一项不符合村标准时，或其他指标不符合本标准的纸箱数多于10%时，则该批纸箱为不合格品。
瓦楞纸箱的箱型及其尺寸设计
瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。
在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。
在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。
一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。
先确定了箱型才能对各个部分的尺寸进行设计和计算。
（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。
后缀码方便建立CAD/CAM库或专用箱图库。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
02型也有插底结构，其特点是防止所装物品从底部漏出。
02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。
本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
瓦楞纸箱标准
瓦楞纸箱标准适用：运输包装用瓦楞纸箱一、纸箱类型和代号瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大有利于量及箱内尺寸之和分为30种注:纸箱的综合尺寸,是指其内尺寸长、宽、高之和。
其中1类箱主要用于出口商品及贵重物品的运输包装；2类箱主要用于内销物品的运输包装；3类纸箱主要用于短途、低廉商品的运输包装。
1、开槽型纸箱（02型）（即普通型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。
运输时可以折叠平放，使用时把箱盖封合。
2、套合型纸箱（03型）（俗称天地盖）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。
3、折叠型（04型）（即普通型）通常由一片瓦楞纸组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。
二、尺寸规格1、用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给予出尺寸，单位为mm.长度（L）：箱内底面积长边尺寸；宽度（B）：箱内底面积短边尺寸；高度（H）：箱内顶面到底面尺寸。
2、箱子长、宽、之比建议不大于2.5：1；高、宽之比不大于2：1并不小于0.15：1。
三、技术要求1、纸箱的内装重量、综合尺寸及对应的纸板种类应符合表一和表二的规定。
2、2、制造瓦楞纸箱使用的瓦楞纸板见表二：表二3、钉合瓦楞纸箱使用琏有镀层的底碳钢扁丝，扁丝不应有锈斑、剥层、龟裂或其他使用上的缺陷。
4、粘合瓦楞纸箱使用聚乙烯乳液或具有相同粘合效果的其他粘合剂。
5、纸箱的尺寸偏差见表三。
表三6、箱体方正，表面不允许有明显的损坏和污迹，切口表面裂损宽度不超过8mm。
7、箱面印刷图字清晰，深浅一致，位置准确，必须在箱盖内印刷纸箱制造厂名称或代号。
8、纸箱接头钉合搭接边宽度30 mm -50 mm，金属钉应沿搭接部分中线钉合，采用斜钉（与纸箱立边成45。
角）或横钉，箱钉应排列整齐、均匀，单排钉距不大于80 mm，钉距均匀，头尾钉距底面压痕线不大于20 mm。
国际纸箱标准：各纸箱箱型类别(纸箱必看)
精品文档，放心下载，放心阅读国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易精品文档，超值下载理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。
瓦楞纸箱标准
中华人民共和国国家瓦楞纸箱标准本标准适于运输包装用单瓦楞纸板箱和双瓦楞纸板箱（以下简称瓦楞纸箱）1.分类瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。
表1表1点击此处查看全部新闻图片注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。
其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。
2.基本箱型和代号见附录A。
2.1本标准规定的箱型代号由四位数字组成。
附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。
2.1.1开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。
运输时可以折叠平放，使用时把箱盖封合。
2.1.2套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。
2.1.3折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。
2.2也可根据要求按订货合同所规定的其他型式制造。
3.纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。
在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。
4尺寸规格4.1用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。
a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸。
表2表2点击此处查看全部新闻图片4.2根据内装物的重量和尺寸，优先选用GB4892-85《硬质直方体运输包装尺寸系列》规定的以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×1 50；200×133。
瓦楞纸箱尺寸标准
瓦楞纸箱尺寸标准摘要：I.引言- 介绍瓦楞纸箱的定义和用途II.瓦楞纸箱尺寸的标准- 纸箱尺寸的确定因素- 国家标准规定的尺寸分类- 不同类型的纸箱尺寸范围III.纸箱尺寸的计算方法- 计算纸箱长宽高的公式- 考虑纸箱承重和保护物品的因素IV.纸箱尺寸的定制- 定制纸箱的流程- 客户需求对纸箱尺寸的影响V.结论- 总结瓦楞纸箱尺寸标准的重要性正文：瓦楞纸箱是一种常用的包装材料，广泛应用于物流、仓储等领域。
它不仅具有良好的抗压性能，而且结构简单、成本低廉，因此在包装行业中占据重要地位。
然而，瓦楞纸箱的尺寸选择却是一门学问，需要根据纸箱的用途、承重等因素进行综合考虑。
一、瓦楞纸箱尺寸的标准1.纸箱尺寸的确定因素瓦楞纸箱尺寸的确定需要考虑以下几个因素：物品的大小、重量、运输方式、储存条件等。
这些因素将直接影响到纸箱的尺寸选择，以保证物品在包装过程中能够得到充分的保护。
2.国家标准规定的尺寸分类在我国，瓦楞纸箱的尺寸标准主要参考GB/T 13607-2003《瓦楞纸箱》标准。
该标准将纸箱的尺寸分为A、B、C、D、E、F 六大类，各类尺寸范围如下：- A 类纸箱：箱高1-3 米，箱底尺寸1-1.5 米；- B 类纸箱：箱高1-3 米，箱底尺寸1.5-2 米；- C 类纸箱：箱高1-3 米，箱底尺寸2-2.5 米；- D 类纸箱：箱高1-3 米，箱底尺寸2.5-3 米；- E 类纸箱：箱高1-3 米，箱底尺寸3-3.5 米；- F 类纸箱：箱高1-3 米，箱底尺寸3.5-4 米。
3.不同类型的纸箱尺寸范围根据纸箱的楞型、原纸层数等不同，瓦楞纸箱的尺寸范围也有所不同。
例如，单瓦楞纸箱的尺寸范围通常为1-3 米，而双瓦楞纸箱的尺寸范围则为2-4 米。
在实际应用中，需要根据具体需求选择合适的纸箱尺寸。
二、纸箱尺寸的计算方法1.计算纸箱长宽高的公式纸箱的长、宽、高可以根据物品的大小和纸箱的楞型等因素进行计算。
一般而言，长、宽、高的计算公式如下：- 长：L = 物品长度+ 纸箱内外壁厚度× 2 + 封口长度- 宽：W = 物品宽度+ 纸箱内外壁厚度× 2 + 封口宽度- 高：H = 物品高度+ 纸箱内外壁厚度× 2 + 封口高度2.考虑纸箱承重和保护物品的因素在计算纸箱尺寸时，还需要考虑纸箱的承重和保护物品的需求。
瓦楞纸箱尺寸标准
瓦楞纸箱尺寸标准
瓦楞纸箱尺寸标准通常根据所需的使用需求和行业标准的要求来确定。
以下是一些常见的瓦楞纸箱尺寸标准：
1. 国际标准尺寸（FEFCO标准）：这是一种常见的国际瓦楞
纸箱尺寸标准，其中最常见的是FEFCO 0201和FEFCO 0204。
FEFCO 0201是一种常见的矩形瓦楞纸箱尺寸，适用于很多不
同的产品包装，而FEFCO 0204是一种带有上盖和下盖的瓦楞
纸箱。
2. 欧洲瓦楞纸箱尺寸标准（DIN尺寸）：欧洲瓦楞纸箱尺寸标准通常以DIN标准命名，如DIN 55423、DIN 15151等。
这些
标准尺寸通常用于工业和运输包装。
3. 美国瓦楞纸箱尺寸标准（ASTM尺寸）：美国瓦楞纸箱通常遵循ASTM标准尺寸，如ASTM D5118和ASTM D3951等。
这些标准尺寸适用于不同行业和包装需求。
4. 客户定制尺寸：除了上述的标准尺寸，瓦楞纸箱还可以根据客户的特殊需求进行定制，包括箱子的长度、宽度、高度以及承重等要求。
需要注意的是，不同国家和行业可能有不同的瓦楞纸箱尺寸标准，因此在选择瓦楞纸箱时，最好参考当地的标准和需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5-46 缓冲瓦楞纸箱 （a）展开图 （b）组装图
大家好
26
图5-47 纸板堆积材料 （a）交错层叠 （b）并行层叠 （c）蜂窝形瓦楞纸板
图5-48 各种缓冲部件的成型
（a）角垫 （b）槽垫 （c）棱垫
1-V形压痕 2-V形切角
大家好
27
图5-49 蜂窝衬垫包装 （a）角垫 （b）方棱垫 （c）圆棱垫（d）框式单元包装垫 （e）框式垫（f）镜垫 （g）托盘 （h）玻璃镜整大体家包好装方案
大家好
5
图5-8 胶带封箱
图5-9 联锁封箱
大家好
图5-10 U形钉封箱
6
二、非标准瓦愣纸箱 1、包卷式纸箱 （1）普通包卷式纸箱
图5-11 包卷式瓦楞纸箱 （a）外接头 （b）内接头
图5-12 包卷式纸箱压痕线
大家好 图5-13 包卷式纸箱包装工艺
7
（a）向上包卷 （b）向下包卷
（2）N型包卷式纸箱
图5-50 各种缓冲结构的组合使用
28
8．隔板
图5-51 Camicon隔板结构 （a）隔板 （b）固定形隔板 （c）缓冲底隔板 （d）三角形隔板 （e）盘式隔板 （f）连箱型隔板
图5-52 隔板结构之一
（大a家）好2×2隔板 （b）3×2隔板
29
5-53 隔板结构之二 （a） 3×2隔板 （b）成型图 （c） 4×3隔板
1-箱盖 2-箱体 3-箱底 4-托盘
图5-36 可折叠箱体套盖图
大家好
19
5．箱内袋
图5-37 箱内袋包装纸箱
大家好
20
6．方便堆码箱
图5-38 方便堆码托盘纸箱结构之一
大家好
21
图5-39 方便堆码托盘纸箱结构之二
图5-40 方便堆码的果蔬运输托盘箱
大家好
22
7．瓦楞纸板缓冲包装
图5-41 瓦楞纸板缓冲角垫
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
大家好
12
图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线 5-分离用指孔 6-底板
大家好
13
3．三角柱型纸箱 （1）三角柱纸箱的结构类型
图5-22 三角柱形纸箱角隅结构
大家好
16
图5-27 “BEAMS”八柱增强型托盘箱展开
4．大型纸箱 大型纸箱可分为两大类： （1）摇盖箱
图5-28 箱壁加固定大型摇盖箱
大家好
图5-29 塑料导板加强大型摇盖型 1-增强木板 2-三瓦楞纸板 3-塑料导板 4-托盘
17
图5-30 可折叠摇盖大箱型 （a）封盖前 （b）封盖后
（2）套合箱（罩盖箱）
大家好
图5-5 04类箱成型及填充方式 （a）黏合 （b）组装 （c）锁合 （d）内装填充物
2
（6）06—固定型纸箱 （7）07—预黏合纸箱 （8）09—内附件 a.平衬型（0900—0903） b.套衬型（0904—0929） c.间壁型（0930—0935） d.填充型（0904—0967） e.角型（0970—0976） f.组合内衬（0982—0999）
大家好
23
图5-43 笔记本电脑缓冲包装 （a）A型部件展开图 （b）B部件展开图 （c）组装图 1-侧板 2-底板 3-端板 4-锐角凸起结构 5- “<”形结构
大家好
图5-42 “MC包装件”及其包装笔记本电脑工艺过
24
5-44 电饭煲缓冲包装
大家好
5-45 瓦楞纸板缓冲包装箱 （a）底部缓冲衬展开图 （b）底部缓冲衬组装图 （c）“U”形缓冲衬展开图 （d）“U”形缓冲衬组装图 （e）缓冲纸箱 （f）缓冲结构装配图
图5-23 三角柱形纸箱角隅补强结构
大家好
14
图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型
大图家5好-25 三角柱形纸箱成型过程
15
图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图
1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板
图5-6 06类箱成型方式（0605箱）
大家好
3
2、组合型
组合型是基型的组合，即由两种及以上的基本箱型 组成或演变而成，用多组数字符号来表示。
图5—7所示箱型，上摇盖用0204型，下摇盖用 0215型，表示方法：0204/0215（上摇盖/下摇盖）
图5-7 组合型纸箱表示法 （a）0204 （b）0215 （c）0214/0215
图5-14 N型包卷式纸箱 （a）包卷箱板 （b）H型中间隔板 （c）装配图
1-H板 2—撕裂打孔线
大家好
8
（3）F型包卷式纸箱
图5-14 F型包卷式纸箱 （a）包卷箱板 （b）H型中间隔板 （c）装配图
1-H板 2—撕裂打孔线 3-分离用撕裂打孔线
大家好
图5-16 F型包卷式纸箱组装成型过程 1-H板 2—箱板
5-54 隔板结构之三
大（家a好） 3×2隔板 （b） 4×3隔板
30
结束
大家好
31
大家好
4
3、封箱
国际纸箱箱型标准规定了4种封箱方式
（1）黏合剂封箱：用热熔胶或冷制胶
（2）胶带封箱：图5-8（a）-（d）为国际箱型规定的 4种胶带封箱方式
（3）联锁封箱：图5-9为常见的0201型箱联锁封箱方 式，其他箱型则视结构而定
（4）U形钉封箱：图5-10（a）（b）为国际纸箱箱型 规定的2种U形钉封箱方法
9
（4）DP型包卷式纸箱
图5-17 DP型包卷式纸箱成型与分解过程
大家好
10
2．分离式纸箱
（1）传统分离箱（图5-18） （2）改进型分离式纸箱 a.盖板连接方式
图5-18 传统分离箱 （a）捆扎 （b）胶带连接 （c）黏合剂连接
大家好
图5-19 盖板分离式纸箱成型与分离过程
11
b.粘合剂粘合方式 c.连接板插入方式 d.连接板间隙固定方式
第二节 瓦楞纸箱箱型标准
一、国际纸箱箱形标准 1、基型
即基本箱型，用4～8位阿拉伯数字表示：
箱型种类 箱型序号
改型后缀码
标准箱型（统一码）
（1）01—商品瓦楞卷筒纸和纸板
（2）02—开槽型箱
（3）03—套合型纸箱
（4）04—折叠型纸箱托盘
（5）05—滑盖型纸箱
大家好
1
图5-4 02类箱成型及填充方式 （a）盖面填充 （b）底面填充 （c）端面填充 （d）侧面填充
图5-31 短摇盖大型箱
图5-32 组合式大型套合箱 1-体板 2-H型导板 3-三瓦大楞家纸好板 4-固定导板
5-固定加强件 6-瓦楞纸板层叠箱座
图5-33 前开式大型套合箱 1-插入导板 2-托盘连接螺栓孔
18
图5-34 深型大型套合箱 1-箱盖
2-塑料连接件固定孔 3-箱体
图5-35 粉末、液体包装八棱柱大套合箱
