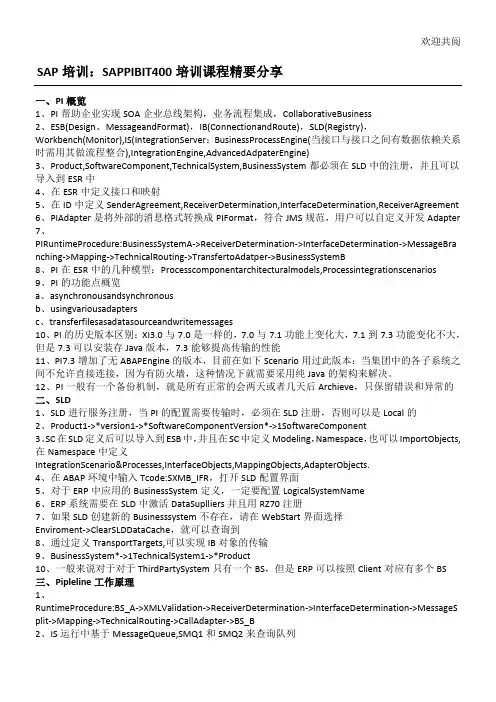

SAP培训：SAP PI BIT400培训课程精要分享

SAP培训：SAP PI BIT400培训课程精要分享

一、PI概览

1、PI帮助企业实现SOA企业总线架构，业务流程集成，Collaborative Business

2、ESB(Design、Message and Format)，IB(Connection and Route)，SLD(Registry)，Workbench(Monitor), IS(Integration Server：Business Process Engine(当接口与接口之间有数据依赖关系时需用其做流程整合), Integration Engine, Advanced Adpater Engine)

3、Product, Software Component, Technical System, Business System都必须在SLD 中的注册，并且可以导入到ESR中

4、在ESR中定义接口和映射

5、在ID中定义Sender Agreement, Receiver Determination, Interface Determination, Receiver Agreement

6、PI Adapter是将外部的消息格式转换成PI Format，符合JMS规范，用户可以自定义开发Adapter

7、PI Runtime Procedure:Business System A->Receiver Determination->Interface Determination->Message Branching->Mapping->Technical Routing->Transfer to Adatper->Business System B

8、PI在ESR中的几种模型：Process component architectural models, Process integration scenarios

9、PI的功能点概览

a、asynchronous and synchronous

b、using various adapters

c、transfer files as a data source and write messages

10、PI的历史版本区别：XI3.0 与7.0是一样的，7.0与7.1功能上变化大，7.1到7.3功能变化不大，但是7.3可以安装存Java版本，7.3能够提高传输的性能

11、PI7.3增加了无ABAP Engine的版本，目前在如下Scenario用过此版本：当集团中的各子系统之间不允许直接连接，因为有防火墙，这种情况下就需要采用纯Java的架构来解决。

12、PI一般有一个备份机制，就是所有正常的会两天或者几天后Archieve，只保留错误和异常的

二、SLD

1、SLD进行服务注册，当PI的配置需要传输时，必须在SLD注册，否则可以是Local 的

2、Product 1->* version 1->* Software Component Version *->1 Software Component

3、SC在SLD定义后可以导入到ESB中，并且在SC中定义Modeling，Namespace，也可以Import Objects, 在Namespace中定义Integration Scenario & Processes, Interface Objects, Mapping Objects, Adapter Objects.

4、在ABAP环境中输入Tcode: SXMB_IFR，打开SLD配置界面

5、对于ERP中应用的Business System定义，一定要配置Logical System Name

6、ERP系统需要在SLD中激活Data Suplliers并且用RZ70注册

7、如果SLD创建新的Business system不存在，请在Web Start界面选择Enviroment->Clear SLD Data Cache，就可以查询到

8、通过定义Transport Targets, 可以实现IB对象的传输

9、Business System *->1 Technical System 1->* Product

10、一般来说对于对于Third Party System只有一个BS，但是ERP可以按照Client对应有多个BS

三、Pipleline工作原理

1、Runtime Procedure:BS_A->XML Validation->Receiver Determination->Interface Determination->Message Split->Mapping->Technical Routing->Call Adapter->BS_B

2、IS运行中基于Message Queue, SMQ1和SMQ2来查询队列

3、SXI_MONITOR管理Message传输状态，但要有ABAP Engine的情况下

4、Pipeline的每一个Step中的消息包括SOAP-Header, SOAP-Body, Payloads，其中Payloads是传输的Value信息

5、消息发送接收过程：Sender using an adapter-> Adapter Engine->ICM(http://:/sap/xi/engine?type=entry) ->Pipeline，ABAP Proxy, JAVA Proxy会直接将数据发送到ICM（Internet Communication Manater），IDoc因为本身就是SI, 所以可以绕开ICM，而其他Sender都要发送到Adapter Engine

6、synchronous and asynchronous处理方式的区别

7、Qos（Quality of Service)的EO，EOIO的区别

8、Acknowledgements是技术性的系统连接应答，在SXMB_ADM的Runtime分类中可以定义

9、ABAP Proxy的连接需要选择XI3.0的Adapter类型

10、Sender Channel->Sender Agreement (Sender BS and Sender SI)-：>Receiver Determination(Base Sender BS and Sender SI get Receiver BS)->Interface Determination(Base Sender BS, Sender SI, Receiver BS get Receiver SI)->Receiver Agreement(Base Sender BS, Receiver BS and Receiver SI get Receiver Agreement)->Receiver Channel

11、acknowledgements(ack)，部分的Adapter是支持acknowledge，分成tech ack.和appl ack两种，tech ack是指PI发给接收系统成功就是tech ack成功了，而appl ack 是业务逻辑处理完毕后成功

四、管理与监控

1、Runtime Workbench可以划分为Component Monitoring, Message Monitoring, End-to-End Monitoring

2、当映射出现错误时可以采用Alert Configuration，发送邮件、短信等方式提醒，Tcode: ALRTCATDEF

3、NWA的管理角色：NWA_READONLY, NWA_SUPERADMIN

4、PI的NWA需要安装CCMSPING，然后注册，访问地址http://:/nwapi，ABAP角色SAP_NWA_FULL, SAP_NWA_READONLY

五、Connectivity

1、ABAP Proxy，Java Proxy是将本地通讯消息格式转换成PI的消息格式

2、AAE（Advanced Adapter Engine）是基于J2EE的适配器管理组
