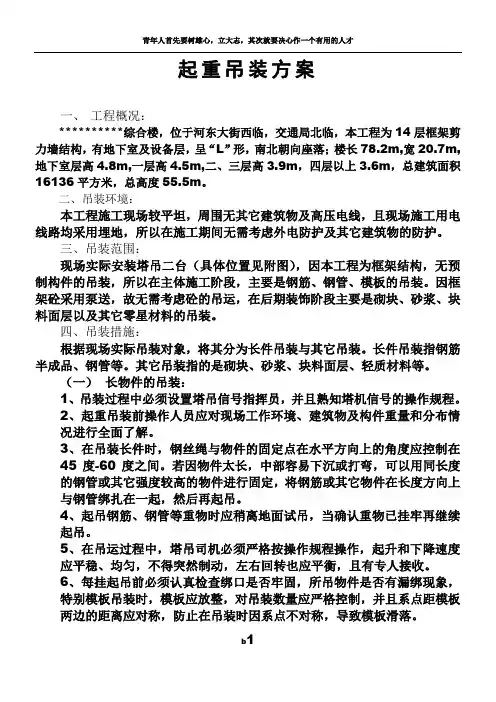

起重吊装方案一、工程概况：**********综合楼，位于河东大街西临，交通局北临，本工程为14层框架剪力墙结构，有地下室及设备层，呈“L”形，南北朝向座落；楼长78.2m,宽20.7m,地下室层高4.8m,一层高4.5m,二、三层高3.9m，四层以上3.6m，总建筑面积16136平方米，总高度55.5m。
二、吊装环境：本工程施工现场较平坦，周围无其它建筑物及高压电线，且现场施工用电线路均采用埋地，所以在施工期间无需考虑外电防护及其它建筑物的防护。
三、吊装范围：现场实际安装塔吊二台（具体位置见附图），因本工程为框架结构，无预制构件的吊装，所以在主体施工阶段，主要是钢筋、钢管、模板的吊装。
因框架砼采用泵送，故无需考虑砼的吊运，在后期装饰阶段主要是砌块、砂浆、块料面层以及其它零星材料的吊装。
四、吊装措施：根据现场实际吊装对象，将其分为长件吊装与其它吊装。
长件吊装指钢筋半成品、钢管等。
其它吊装指的是砌块、砂浆、块料面层、轻质材料等。
（一）长物件的吊装：1、吊装过程中必须设置塔吊信号指挥员，并且熟知塔机信号的操作规程。
2、起重吊装前操作人员应对现场工作环境、建筑物及构件重量和分布情况进行全面了解。
3、在吊装长件时，钢丝绳与物件的固定点在水平方向上的角度应控制在45度-60度之间。
若因物件太长，中部容易下沉或打弯，可以用同长度的钢管或其它强度较高的物件进行固定，将钢筋或其它物件在长度方向上与钢管绑扎在一起，然后再起吊。
4、起吊钢筋、钢管等重物时应稍离地面试吊，当确认重物已挂牢再继续起吊。
5、在吊运过程中，塔吊司机必须严格按操作规程操作，起升和下降速度应平稳、均匀，不得突然制动，左右回转也应平衡，且有专人接收。
6、每挂起吊前必须认真检查绑口是否牢固，所吊物件是否有漏绑现象，特别模板吊装时，模板应放整，对吊装数量应严格控制，并且系点距模板两边的距离应对称，防止在吊装时因系点不对称，导致模板滑落。
7、在大风大雨等恶劣天气下，塔吊司机有权拒绝一切不合理的吊装要求。
