施工技术-第三章砌体

装修脚手架 双排 单排 0.30~0.50 双排 0.35~0.50 0.15~0.20
• 多 立 杆 式 外 脚 手 架 的 一 般 构 造 要 求 m
单排 双排脚手架里立杆离墙面的距离 小横杆里端离墙面的距离或插入墙体 的长度 小横杆外端伸出大横杆外的长度 双排脚手架内外立杆横距 单排脚手架立杆与墙面距离 单立杆 立杆纵距 多立杆 大横杆间距离（步高） 第一步架步高 小横杆间距 剪刀撑 与结构拉结（联墙杆） 护身栏杆和挡角板 ≯1.00 ≯1.50 1.35~1.80 － 0.30~0.50
0.35~0.50 0.10~0.15 >0.15 1.00~1.50 1.00~2.00 1.50~2.00
1.15~1.50
0.15~1.20
≯1.80 一般为1.60~1.80，且≯2.00 ≯1.50
沿脚手架纵向两端和转角处起，每隔10m左右设一组，斜杆 与地面夹角为45°～60°，并沿全高度布置 每层设置，垂直距离≯4.0，水平距离≯6.0，且在高度段的 分界面上必须设置 设置在作业层，栏杆高1.00，挡角板高0.40
第六节 砌体工程冬期施工
• 当室外日平均气温预计连续5d稳定低于5℃或者当日最 低气温低于0℃时，砌体工程应采取冬期施工措施。 • 块材在砌筑前应清除冰霜，在负温条件下，如浇水困 难，则应增大砂浆的稠度； • 砌筑用砂不得含有冰有大于10cm的冻结块； • 水泥宜采用普通硅酸盐水泥。 • 水和砂可预先加热，其中水温不得超过80℃，砂温不 得超过40℃。 • 每日砌筑完成后，应在砌体表面覆盖保温材料。 • 砂浆的用水量越多、遭受冻结越早、冻结时间越长； 灰缝厚度越厚、其冻结的危害程度越大，
4. 外掺料： • 砂浆中的外掺料包括石灰膏、粘土膏、电石膏和粉煤 灰等。 • 采用混合砂浆时，应将生石灰熟化成石灰膏 5. 外加剂： • 凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻 剂等，应经检验和试配符合要求后，方可使用。
（二）砂浆的性能 • 砌筑砂浆分为三类：水泥砂浆、混合砂浆和非水泥砂 浆。 1. 水泥砂浆：保水性差，砌体强度较低 • 通常仅在要求高强度砂浆与砌体处于潮湿环境下时使 用 2. 混合砂浆：可塑性好 • 是一般砌体中最常使用的砂浆类型。 3. 非水泥砂浆（石灰砂浆、粘土砂浆）：强度低 • 通常仅用于强度要求不高的砌体，譬如临时设施、简 易建筑等。
二、冻结法 • 冻结法是采用不掺外加剂的砂浆砌筑墙体，允许砂浆遭受 一定程度的冻结。当气温回到0℃以上后，砂浆开始解冻， 强度在经过冻结、融化、再硬化的过程，其强度以及与砌 体的粘结力都有不同程度的下降。 • 为了保证砌体在解冻时的正常沉降，规范规定：每日砌筑 高度及临时间断的高度差，均不得大于1.2m；砌体水平灰 缝厚度不宜大于10mm；留置在砌体中的洞口和沟槽等，宜 在解冻前填砌完毕；解冻前应清除结构上的临时荷载。
1）钢管扣件式多立杆脚手架
图3-5 扣件形式图 图3-6 底座
2) 钢管碗扣式多立杆脚手架
（2）门框式脚手架
2、里脚手架
（1）折叠式脚手架 （2）支柱式脚手架
（3）门架式脚手架
第三节 砖砌体施工（录象）
一、砖基础
二、砖墙
• 1. 组砌方式与构造要求
2. 砌筑工艺流程 • （1）抄平 • （2）放线 • （3）摆砖 • （4）立皮数杆 • （5）盘角、挂线 • （6）砌砖 • （7）清理
• （6）设计不允许设置脚手眼的位置。
（二）脚手架的分类
• 按使用材料可分为：木质脚手架、竹质脚手架、金属脚手 架；
• 按构造形式可分为：多立杆式、框组式、吊式、挂式、挑 式、爬升式以及用于楼层间操作的工具式脚手架；
• 按搭设位置可分为：外脚手架、里脚手架。
1、外脚手架 （1）多立杆式脚手架
结构脚手架 项目名称
第三章
砌体工程
• • • • • •
第一节 第二节 第三节 第四节 第五节 第六节
砌体工程材料 砌体工程机械与设施 砖砌体施工 中小型砌块砌体施工 石砌体施工 砌体工程冬期施工
第一节 砌体工程材料

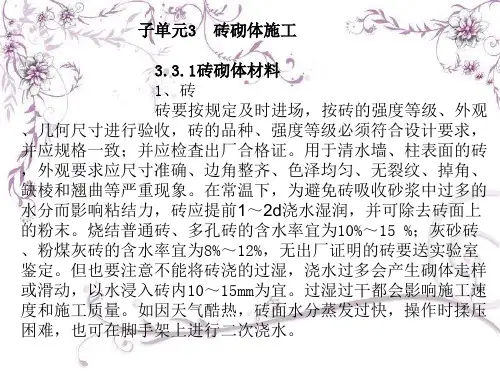

一、块材 • 块材分为砖、砌块与石块三大类。 • 分类： • 砖：烧结普通砖（规格为240mm×115mm×53mm）、烧结多孔砖、 烧结空心砖、煤渣砖、蒸压灰砂砖、蒸压粉煤灰砖 • 砌块：混凝土中小型砌块、轻骨料混凝土小型空心砌块、加气混凝 土砌块等 • 石材：毛石（乱毛石和平毛石）与料石（细料石、粗料石和毛料石） • 性能要求： • 砖：含水率 • 砌块：龄期 • 石材：质地坚硬，色泽均匀
四、砖砌体的质量要求 1.横平竖直 • 水平灰缝的厚度应该不小于8mm，也不大于12mm，适宜厚 度为10mm。 2.砂浆饱满 • 砌体水平灰缝的砂浆饱满度不得小于80％。 3.上下错缝 • 错缝长度一般不应小于60mm。 4.接槎可靠 • 砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施 的内外墙分砌施工。 • 对于不能同时砌筑而又必须留置的临时间断处应砌成斜 槎，以保证接槎部位的砂浆饱满，斜槎的水平投影长度 不应小于高度的2/3 。
二、砂浆 （一）原材料要求 1. 水泥： • 水泥进场使用前，应分批对其强度、安定性进行复验。 • 不同品种的水泥，不得混合使用。 2. 砂： • 砂宜采用中砂，其中毛石砌体宜用粗砂。 • 砂的含泥量：对水泥砂浆和强度等级不小于M5的水泥混 合砂浆不应超过5%；对强度等级小于M5的水泥混合砂浆， 不应超过10％。 3. 水： • 拌制砂浆须采用不含有害物质的水，水质应符合国家现 行标准《混凝土拌合用水标准》JGJ63的规定。
• 砂浆的强度是以边长为70.7mm的立方体试块，在标准 养护（温度20±5℃、正常湿度条件、室内不通风处） 下，经过28d龄期后的平均抗压强度值。强度等级划分 为M15、M10、M7.5、M5、M2.5、M1和M0.4七个等级。 • 砂浆应具有良好的流动性（以稠度表示）和保水性 （以分层度表示）。 （三）砂浆的拌制 （四）砂浆的使用 • 砂浆应随拌随用； • 水泥砂浆和水泥混合砂浆应分别在拌成后3h和4h内使 用完毕； • 当施工期间最高气温超过30℃时，必须分别在拌成后 2h和3h内使用完毕； • 对掺用缓凝剂的砂浆，其使用时间可根据具体情况延 长。
• 思考题：
1. 砖墙在转角处和交接处留设临时间断时有什么构造要求？ 2. 为什么要限制独立墙身和砖柱砌筑自由高度？它和哪些因 素有关？超过规定高度时如何处理？
• 作业：
1. 砖墙应检查哪些质量问题？如何检查？
二、砌筑用脚手架
• 每次脚手架的搭设高度一般以1.2m较为合适，称为“一步 高”，也叫砖墙的可砌高度。
（一）脚手架的基本要求
1、脚手架所使用的材料与加工质量必须符合规定要求，不得 使用不合格品。 2、脚手架应坚固、稳定， 3、搭拆简单，搬运方便，能多次周转使用。
4、认真处理好地基，确保地基具有足够大的承载力，
一、掺盐砂浆法 • 掺盐砂浆法是在拌合水中掺入氯盐，以降低冰点，使砂浆 中的水分在负温条件下不冻结，强度继续保持增长。 • 当采用掺盐砂浆法时，宜将砂浆强度等级按常温施工的强 度等级提高一级。 • 由于氯盐对埋设在砌体中的钢筋及钢预埋件具有腐蚀作用， 所以配筋砌体不得采用该方法。 • 氯盐砂浆不得在以下情况下采用：对装饰工程有特殊要求 的建筑物；处于潮湿环境下的建筑物；变电所、发电站等 接近高压电线的建筑物；经常处于地下水位变化范围内， 而又没有防水措施的砌体。
第四节 中小型砌块砌体施工 一、中小型砌块砌体施工准备 （一）材料准备 （二）机械准备
• （三）砌块排列图
图3-21 砌块排列图 （a）内隔墙；（b）纵墙 1－主规格砌块；2、3、4－副规格砌块；5－丁砌砌块； 6－顺砌砌块；7－过梁；8－镶砖
二、中小型砌块砌体施工工艺 （一）砌块墙施工工艺 （录象） • 砌块砌体施工的主要施工流程包括：铺浆、吊装砌块就位、 校正、灌缝和镶砖等 （二）砌块砌体的施工要求 1. 搭接长度： • 在水平灰缝中设置 2根直径6mm的钢筋 或直径4mm钢筋网片， 钢筋长度不应少于700mm。
2. 转角处： • 砌块墙的转角处，纵、横墙砌块应隔皮相互搭接。 3. 交接处 • 砌块墙与承重墙或柱交接处，应在承重墙或柱的水平灰缝 内预埋拉结钢筋。拉结钢筋沿墙或柱高为2Φ6@1000(带弯 钩)，同时其埋置于砖块墙水平灰缝中的长度不小于700mm。 砌块墙与后砌隔墙交接处应设钢筋网片。 4、灰缝： • 砌块砌体的水平灰缝厚度应为10～20mm；当水平灰缝中有 配筋或柔性拉结条时，其厚度应为20～25mm。砌块砌体的 竖直灰缝宽度应为15～20mm；当竖缝宽度大于30mm时，应 该采用强度等级不低于C20的细石混凝土填实；当竖缝宽度 大于或等于150mm时，要用黏土砖镶砌。
5、严格控制使用荷载，保证有较大的安全储备。 6、要有可靠的安全防护措施。
7、规范规定，在下列墙体ห้องสมุดไป่ตู้部位不得设置脚手眼。
• （1）半砖厚墙、料石清水墙和独立柱； • （2）宽度小于1000mm的窗间墙（空心砌块墙为800mm）； • （3）门窗洞口两侧200mm和墙体交接处、转角处450mm的范 围内； • （4）过梁上部与过梁成60°角的三角形范围内以及过梁净 跨1/2的高度范围内； • （5）梁或梁垫下部以及其左右各500mm的范围内；
第二节 砌体工程机械与设施
一、垂直运输机械 （一）井架 • 可以采用型钢或钢管加 工成定型产品，也可以 采用脚手架部件搭设。
（二）龙门架 • 龙门架是由两组 格构式立杆和横 梁（天轮梁）组 合而成的门式起 重设备。 • 龙门架的起重高 度一般为15～30m， 起重量为0.6～ 1.2t。
（三）建筑施工电梯 • 建筑施工电梯可附着在 外墙或其他建筑物结构 上，随着建筑物主体结 构施工而接高。其高度 可达100m，可载运货物 1.0～1.2t，或载人 12～15人。
摆砖
立皮数杆
挂线
砌砖
三、砖砌体砌筑要求 1. 楼层标高的控制 • 利用皮数杆传递； • 用钢尺沿某一墙角的±0.000标高起向上直接丈量传递； • 在楼梯间吊钢尺，用水准仪直接读取传递。 2. 施工洞口的留设 • 洞口侧边距丁字相交的墙面不小于500mm，洞口净宽度 不应超过1m，而且洞顶宜设置过梁。 • 对设计规定的设备管道、沟槽、脚手眼和预埋件，应在 砌筑墙体时预留和预埋，不得事后随意打凿墙体。
3. 减少不均匀的沉降 • 若房屋相邻高差较大时，应先建高层部分；分段施工 时，砌体相邻施工段的高差，不得超过一个楼层，也 不得大于4m； • 现场施工时，砖墙每天砌筑的高度不宜超过1.8m，雨 天施工时，每天砌筑高度不宜超过1.2m。 4. 构造柱施工 • 墙体与构造柱连接处应砌成马牙槎，马牙槎的高度不 宜超过300mm，沿墙高每500mm设置2Φ6水平拉结钢筋， 每边伸入墙内不宜小于1m。
• 非抗震设防及抗震设防烈度为6度、7度地区的临时间断处， 当不能留斜槎时，除转角处外，也可留直槎，但直槎必须 做成凸槎，并加设拉结钢筋。 • 直槎拉接筋数量为每120mm墙厚应放置1Φ6拉结钢筋 （120mm厚墙放置2Φ6）；间距沿墙高不超过500mm；对于 非抗震设防地区，埋入长度从留槎处算起每边均不应小于 500mm，而对于抗震设防烈度为6度、7度的地区，不应小于 1000mm；拉结钢筋末端应有90°弯钩。 • 砖砌体接槎时，必须将接槎处的表面清理干净，浇水湿润。
