超外差式晶体管调幅收音机的组装与调试报告
超外差式收音机的装调实训报告
超外差式收音机的装调实训报告一、实习目的1. 通过对一台调幅收音机的安装、焊接和调试，使我们了解电子产品的装配过程；2、培养大学生实践动手能力；3、掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护；4、学会读电路图，熟悉电子元器件符号的识别，实物的焊接和电路的调试；5、了解收音机的构造及设计电路板的流程工艺；掌握电子元器件的识别方法和质量检验标准二、实习内容及收获1.了解规范操作及安全用电的常识、学习正确的焊接方法，认识收音机的组成。
听老师讲课，明白实习的意义和本次实习的总体要求。
2、查找资料，了解收音机的种类和工作原理及设计电子器件的工作流程，熟悉常用电器元件的类别、型号、规格、性能及其使用范围，掌握集成电路的制造工艺。
3、分发与清点器件，实习工具。
4、电子器件分类，检测器件正常工作。
读懂电路图，规范焊接。
5、完成电路板的焊接，调试收音机正常工作。
6、收拾工具，整理试验台。
三、实习总结本次实习我在以下几个方面收益匪浅：1、对收音机的了解： 1）收音机按波段分类可分为：调频 / 调幅调频波的英文简称为 FM我国按国际标准规定的调频广播的频率范围为87 兆赫兹至 108 兆赫兹之间。
调幅波的英文简称是 AM，按照使用频率范围的不同又可分为中波、短波、长波，相对应的英文简称为MW SW LW中波的频率范围，我国按国际标准定为526.5千赫兹至1606.5千赫兹。
短波的频率范围为 2.0兆赫兹至 26.1兆赫兹之间。
2）收音机的工作原理。
基本工作原理可以简单归纳为三步曲：第一步要接收到相应频率的无线电波。
也就是调谐。
第二步是从无线电波上取出调制在其上的声音信息。
称为解调。
调制的方式有调幅和调频两种，相对应的，解调的方式或采用的电子线路也是不相同的。
第三步为把声音信息还原成人耳能听到的声音。
从无线电波上解调出来的声音信息是幅度很低的电信号 , 人耳是听不到的，还需用功率放大电路将其放大，再通过喇叭或耳机才能还原成我们真正能听到的声音。
调幅超外差式收音机的装配与调试说明报告

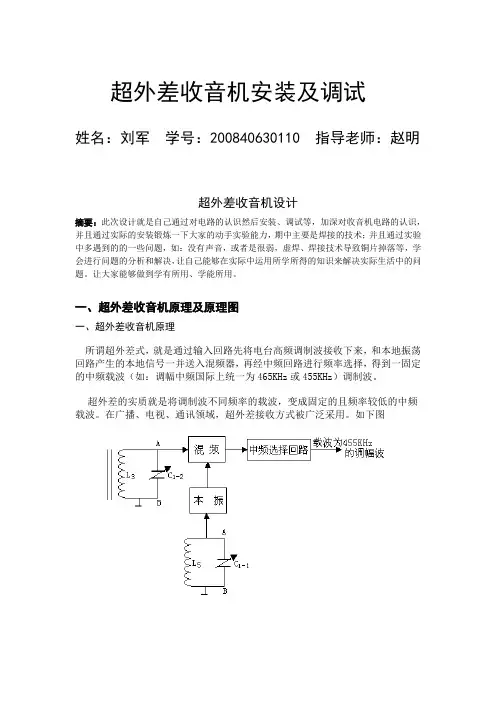

超外差收音机安装及调试姓名：刘军学号：200840630110 指导老师：赵明超外差收音机设计摘要：此次设计就是自己通过对电路的认识然后安装、调试等，加深对收音机电路的认识，并且通过实际的安装锻炼一下大家的动手实验能力，期中主要是焊接的技术；并且通过实验中多遇到的的一些问题，如：没有声音，或者是很弱，虚焊、焊接技术导致铜片掉落等，学会进行问题的分析和解决，让自己能够在实际中运用所学所得的知识来解决实际生活中的问题。
让大家能够做到学有所用、学能所用。
一、超外差收音机原理及原理图一、超外差收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
在广播、电视、通讯领域，超外差接收方式被广泛采用。
如下图比较起来，超外差式收音机具有以下优点：（1）接收高低端电台（不同载波频率）的灵敏度一致；（2）灵敏度高；（3）选择性好（不易串台）。
由于直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象。
为了提高灵敏度和选择性，就要采用超外差式收音机。
超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是4 6 5 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后推动扬声器工作。
二、中夏牌S66E型收音机中夏牌S66E型收音机，采用典型六管超外差式电路，具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用无输出变压器的功率放大器，(OTL电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。
超外差收音机实验报告
一、实验名称：晶体管超外差收音机安装与调试二、实验目的：1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理3.了解超外差式收音机的调试方法。
4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
三、实验原理图四、元器件清单五、超外差收音机工作原理图一、超外差调幅收音机电路方框图本机振荡信号与欲接收的高频信号进入混频管后，由于晶体三极管是非线性元件，在混频管输出就会得到除欲接收的高频信号（设其频率为f1）及本机振荡信号（设其频率为f2）外，还需要按一定规律产生的一些新的频率信号，如频率为f2+f1、f2-f1等信号。
这些信号经过混频管输出端的调谐回路——中频变压器（简称中周）选择后，只允许f2-f1=465kHz的信号送入下一级。
465kHz 称为中频信号。
例如，当收音机接收810kHz电台信号时，收音机的本机振荡产生的振荡信号频率为1275kHz，1275kHz比810 kHz 高465 kHz ，送到中频放大器的信号频率为465 kHz 。
从混频管输出的中频信号是微弱的，为了使收音机又足够的灵敏度，必须把微弱的中频信号进行放大后再检波。
为了保证有足够的放大量，一般收音机有两级中频放大级，用三只中频变压器，它们都被调在465 kHz 中频信号频率上，所以465 kHz 中频信号得以顺利通过而得到足够的放大量，其它频率的干扰信号受到中频变压器的抑制而被大大消弱。
因而中频放大级对于收音机的灵敏度和选择性有着决定性的影响。
经过中频放大后465 kHz 的中频信号，是一种载波信号，它仍携带着音频信号，还需要有检波器把音频信号检出来。
通过检波器检出的音频信号是很微弱的，一般只有几毫伏，还不足以去推动扬声器发出声音，所以还要经历低放级（前置放大级）放大后再通过功率放大级放大后，才能推动扬声器发出宏亮悦耳的声音。
超外差式晶体管收音机的组装与统调6页
超外差式晶体管收音机的组装与统调[要点提示]一、实验目的二、实验预习要求三、实验原理四、实验仪器设备五、练习内容及方法六、实验报告[内容简介]一、实验目的1．熟悉超外差式晶体管收音机各组成部分和电路元件的作用原理。
2．初步掌握超外差式晶体管收音机的统调方法。
二、实验预习要求1．了解超外差式晶体管收音机工作原理和电路元件的主要作用。
2．熟悉实验线路板上偏置电阻、中周和微调电容的位置。
三、实验原理1．收音机的任务是接收广播电台发射的无线电波，从中取出音频信号加以放大，然后通过扬声器还原为声音。
图2.13.1是超外差式晶体管收音机方框图和各级信号输出波形示意图。
图2.13.1 超外差式晶体管收音机电路的方框图和各级信号波形示意图一架刚安装好的收音机，即使元件完好，接线无差错。
还不一定能正常工作，通常应进行工作点调整、中频调整以及频率跟踪调整等步骤。
图2.13.2变频原理示意图2．变频级的频率跟踪变频级包含有输入谐振回路和本机振荡回路。
输入谐振回路调谐于被接收信号的载频?c上，本机振荡回路应调谐在比?c高出465kHZ的频率?L上，保证变频后输出为中频（465kHZ）信号,如图2.13.2所示。
但是，这两个谐振回路的波段覆盖系数k不相等，例如在（535～1605）kHZ中波段，它们分别为为了使双连电容器在0～180°的转动角范围内，同时满足两个回路的波段覆盖，通常采用三点统调方法。
在本振回路中串联一个固定电容C4(常取300pF)，俗称垫整电容；又并联一个可变电容C2(常取5～30pF的微调电容)，俗称补偿电容，如图2.13.4(c)所示。
因为在未接入C4和C2时，在双连电容器转角180°范围内只有一点满足?L=?c+465kHz。
(a) (b)图2.13.3 频率与双连旋转关系曲线如图2.13.3(a)所示,在低频端本机振荡回路的振荡频率和输入谐振回路的谐振频率相差465 kHz,则双连从0o旋到180o过程中,其余各点都不满足?L=?c+465kHz,也就是说只有低频端一点跟踪。
超外差中波调幅收音机组装及调试
超外差中波调幅收音机组装及调试摘要电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。
简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。
现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。
关键词：高放混频级低放兼检波级低压金硅管AbstractElectronic design automation technology has infiltrated into electronic systems andapplication-specific integrated circuit design in all aspects, in a software application to the electronic design and simulation, circuit design, adjust and improve more efficient convenient. A simple analysis of the superheterodyne AM radio circuit and the principle of assembly and debugging. Now the S66E the original stereo headphone socket to socket, circuit schematics unchanged, infantry line adjustments. After the change of radio sensitivity higher, sound more resonant, more extensive use for MP3, player models, such as by using headphones. Parts of 3 V low-voltage of the silicon six superheterodyne radio, with the installation debugging convenience, the stability, rigidity, whose advantages in power consumption. It is the importation of high-level radioactive mixer circuit level, in a release, the two-in, pre-release of the detection of low-level, low-level and on the high-level and other components, to accept the frequency range of 535 KHZ ~ 1605KHZ in the band .Key Words: Mixing high-level And low-level detection Low-voltage of the silicon目录1 前言. 12 课设内容. 22.1 收音机及超外差收音机的电路原理. 22.2 元器件说明. 42.3 收音机的焊接和组装. 62.4 调试及故障排除. 73 收音机的设计、安装与调试. 113.1 音频信号的发送与接收. 113.1.1 三种调制方式. 113.1.2 高频电磁波的传播规律. 113.2 两种形式的收音机. 123.3 分立元件超外差式收音机电路与分析. 133.4 中频放大级（2～3级）. 163.5 检波与AGC电路. 183.6 前置低放与功率放大电路. 194 集成电路超外差式收音机电路与分析. 204.1 集成电路芯片与内部功能框图. 204.2 集成电路超外差式收音机原理电路与分析. 214.3 超外差式收音机的安装与调试. 214.3.1 安装. 214.3.2 调试. 255 结束语. 27致谢. 29参考文献. 30附录. 311前言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。
高频电子线路课程设计实验报告——超外差式收音机的组装与调试
高频电子线路课程设计实验报告摘要调幅式收音机一般都采用超外差式，它具有灵敏度高、功能工作稳定、选择性好及失真度小等优点。
所谓外差，是指天线输入信号和本机振荡信号产生一个固定中频信号的过程，超外差收音机在检波之前，先进展变频和中频放大，然后检波，音频信号经过低频放大送到扬声器。
由于其中的中频放大器对固定中频信号进展放大，所以该收音机的灵敏度和选择性课大大提高，但同时也会附带中频干扰。
关键词收音机、组装、调试1．设计任务及目的〔1〕设计任务：完成超外差式收音机的组装与调试〔2〕目的：通过这次实验可以让我们更进一步理解稳固所学的根本理论和根本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
2．引言1947年、美国贝尔实验室创造了世界上第一个晶体管，从此以后．开场了收音机的晶体管时代．并且逐步完毕了以矿石收音机、电子管收音机为代表的收音机的初级阶段。
1956年，西德西门子公司研制成了超高频晶体管，为调频晶体管收音机创造了必要的条件。
1959年．日本索尼公司生产了第一代调频晶体管收音机。
1961年，美国研制了集成电路。
随后．1966年，日本利用这一技术设计了世界上第一台集成电路收音机，开场了收音机工业的又一场技术革命。
从此收音机向着小型化、系列化、集成化、低功耗、多功能的方向开展3．工作原理收音机原理就是把从天线接收到的高频信号经检波〔解调〕复原成音频信号，送到耳机变成音波。
超外差式收音机方框图如图1：图1超外差式收音机的组成框图它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等局部组成。
从天线〔磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上〕接收到的许多播送电台的高频信号，通过输入回路〔为并联谐振回路，具有选频作用〕选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
超外差式收音机实验报告
超外差式收音机的制作一、 实验内容通过超外差收音机的电路图、工作原理以及制作实验书, 按电路原理分析、安装、调试最后完成永梅83型收音机, 通过老师验收和答辩, 完成实验报告。
二、 实验目的本实验主要为通信工程专业的学生开放, 目的是在扎实好理论基础, 锻炼学生的工程实践能力、教学学习是培养这种能力的教学环节之一。
为了调高教学效果, 按电路原理分析、安装、调试的顺序加以叙述。
以永梅83型收音机为例。
三、 实验步骤1. 超外差式收音机电路分析⑴.组成框图与工作原理基本框图见图1-1。
从天线接收下来的信号, 经输入回路选频后, 与收音机本身产生的本振信号, 共同送入变频级, 通过变频级的非线性作用, 在变频级负载上产生新的频率成份, 再经过选频网络选出中频信号, 其频率f中=fL+fS。
调幅收音机为465KHZ 。
这个中频信号再经过中频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。
扬声器2. 超外差式收音机的特点⑴、中频频率较低, 电路设计方便, 并且容易得到稳定的放大量。
⑵、中频频率固定, 因此可设计成较为复杂的谐振放大器, 同时可以是多级, 增益大大输入电路 高频放大器 变频器 中频放大器 检波器 低频电压放大器 低频功率放大器提高, 整机灵敏度很高。
⑶、由于中频放大器的负载可以复杂谐振回路, 选频特性好, 使整机选择性得以提高。
⑷、超外差式收音机的电路复杂, 而且调试较困难, 容易出现多种干扰和产生振荡。
3. 实验电路原理图四、安装与焊接电子产品因元件损坏或性能改变而引起工作不正常占绝大多数。
因此在安装前必须对所有元器件逐一进行严格筛选, 目的是选用合格品, 剔除残次品, 只有这样, 才能保证整机的性能指标达到设计要求。
⑴、安装:安装要求：元件全部采用立式安装, 所有元件高度以不高于中周为宜。
引线不要太长, 以免产生分布电容, 引起寄生振荡。
或引线相碰形成短路。
元件有字的一面朝外, 便于查找。
超外差收音机的组装与调试实训报告
超外差收音机的组装与调试实训报告一、实训目的本次实训的目的是让学生了解超外差收音机的原理、组成部分及其调试方法，通过实际操作，掌握超外差收音机的组装与调试技能，提高学生的实际动手能力和综合素质。
二、实训内容1.超外差收音机的原理和组成部分超外差收音机是一种基于超外差原理的收音机，其主要组成部分包括：天线、调谐电路、中频放大器、检波器、音频放大器、扬声器等。
超外差收音机的原理是利用超外差原理将高频信号转换成中频信号，再经过检波、放大等处理，最终输出音频信号。
2.超外差收音机的组装超外差收音机的组装需要按照电路图和元器件清单进行，首先需要将电路板和元器件准备好，然后按照电路图的连接方式进行焊接。
在焊接过程中，需要注意焊接的质量和焊接的顺序，避免出现焊接错误或者短路等问题。
3.超外差收音机的调试超外差收音机的调试需要按照以下步骤进行：（1）检查电路板和元器件的连接是否正确，避免出现接触不良或者短路等问题。
（2）接通电源，调整调谐电路，使其能够接收到广播电台的信号。
（3）调整中频放大器和检波器，使其能够将中频信号转换成音频信号。
（4）调整音频放大器和扬声器，使其能够输出清晰的音频信号。
三、实训过程1.准备工作在实训开始前，需要准备好以下工具和材料：（1）超外差收音机的电路板和元器件清单。
（2）焊接工具：电烙铁、焊锡、吸锡器、剪刀等。
（3）测试工具：万用表、示波器等。
（4）电源：直流电源或者电池。
2.组装过程（1）根据元器件清单，将元器件准备好，包括电容、电阻、晶体管、二极管、电感等。
（2）将电路板放在工作台上，按照电路图的连接方式进行焊接，注意焊接的顺序和质量。
（3）焊接完成后，检查焊接的质量和连接是否正确，避免出现接触不良或者短路等问题。
3.调试过程（1）接通电源，调整调谐电路，使其能够接收到广播电台的信号。
（2）调整中频放大器和检波器，使其能够将中频信号转换成音频信号。
（3）调整音频放大器和扬声器，使其能够输出清晰的音频信号。
六管超外差收音机的组装及调试
内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告设计题目六管超外差收音机的安装与调试指导教师** 职称**姓名**学号**********日期201*年7月3日六管超外差收音机的组装及调试计算机与信息工程学院**级*** ****指导教师**讲师摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。
在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。
后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。
关键词六管收音机；工作原理；调试收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。
而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。
以下以六管朝外差收音机做出具体分析。
1 元器件说明①磁性天线，它的作用是接收电磁波。
磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。
另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。
此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。
②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。
它的微调借助于磁心的相对位置的变化来完成。
本试验中有红，白，黑三只。
（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。
③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。
它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。
④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。
电子工艺实习报告(超外差收音机的组装与调试)
电子工艺实习报告超外差收音机的安装与调试指导老师：王位喜041010213张鑫一.实习目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。
3.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
4.熟悉常用电子器件的类别、型号、规格、性能，能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
6.学会读电路图，熟悉电子元器件符号的识别，掌握电子产品的焊接和电路的调试。
二.实习内容1.要求学员熟悉常用电子元器件的识别,选用原则和测试方法。
2.要求学员练习和掌握正确与焊接的方法,熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展,焊接的流程以及装配整机的生产流程。
3.要求学员掌握收音机的装配,焊接,调试.的基本操作技能，并对实际产品的制作，安装，调试和检测。
4.要求学员掌握了解电路板的基本知识,基本设计方法。
三.超外差收音机的电原理与工作过程（1）超外差收音机工作原理框图超外差收音机工作原理框图如图1.1所示, 它是由天线、调谐回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。
下面简述其各部分工作原理。
1. 绕在磁棒上的天线线圈，用来接收到的许多广播电台的调幅高频信号（磁棒具有聚集电磁波磁场的能力）,此高频信号通过调谐回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号经磁棒线圈的次级送到变频级。
2. 由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz。
也送到送入变频级。
二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。
超外差收音机安装与调试实习报告
青岛农业大学理学与信息科学学院电工实习报告设计题目超外差收音机的安装与调试学生专业班级计算机科学与技术09级2班学生姓名（学号）王春泉（20092501）指导教师王艳春完成时间2011-04-10——2011-04-16 实习（设计）地点信息楼硬件实验室2011 年4月16 日一、实验项目：超外差收音机的安装与调试二、实验目的：1. 熟练焊接的基本技巧2. 熟悉超外差式收音机的工作原理3. 掌握收音机的调试方法，能安装、调试出成品收音机三、超外差式收音机的工作原理简单收音机为了提高灵敏度指标增加了高放级，但高放级级数的增加是有限度的，如果为了提高灵敏度而加多高放级，则不但统调因难，更易发生寄生振荡。
另一个原因在于：晶体管电路对高中低频带的表现是不同的，这就造成了整个收音频带内的指标不和谐。
如果能把收音机固定在一个频带上工作，它的收音质量当然很好，不过事实上许多广播电台并不都挤在一个不大的频带上广播，而是分布在—个很宽的频带中进行广播。
因而，只能在改进收音机的电路上想办法，把这些分散在各波段的电台，在收音机里变成一个预定的频率，这样，就能很好地加以放大了。
超外差电路就是这样的装置。
它将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后再进行放大和检波。
这个固定的频率，是由差频的作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
上图示出了超外差式收音机的方框图。
可以看出，调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
电工电子课程设计---调幅超外差式收音机的装配与调试
——调幅超外差式收音机的装配与调试目录一、目的要求与时间安排1.1 目的及要求1.2 时间安排二、收音机的组成与工作原理2.1 收音机的工作原理2.2 收音机的组成三、元器件的识别与检测3.1 元器件图3.2 元器件的识别、检测四、收音机的焊接与组装4.1 收音机的焊接4.2收音机的组装五、收音机的故障排除与调试整装5.1 收音机的故障排除5.2 收音机的调试整装六、心得体会与收获七、参考文献一、目的要求与时间安排1.1目的要求通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程；掌握电子元器件的识别及检测方法，掌握电子电路的基本工艺操作性能，掌握中夏牌S66E型号收音机的工作原理；具有初步编写技术报告的能力，培养自己的实践技能。
1.2 时间安排二、收音机的工作原理与组成2.1 收音机的工作原理2.11 方框图2.12 原理图2.13工作原理输入电路从天线上接收到的各种高频信号中选择出所需要的电台信号并变频级；变频级再将输入电路选出的信号与本机振荡器产生的振荡信号在混频中进行混频，混频后得到一个固定的频率（465KHZ）的中频信号；而后信号在中放电路中进行放大；因为在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频与差频分量，所以信号需要进过滤波；信号在检波电路中提取需要的音频信号，滤除不需要的成分；不需要的成分进过AGC从而保持输出的相对稳定，最后所需信号通过低放和功放，目的是使输出的功率大，非线性失真小，然后再通过扬声器还原声音信号。
2.2收音机的组成2.2.2元器件安装图三、元器件的识别与检测3.1 元器件图磁棒电烙铁万能表3.2 元器件的识别、检测3.2.1发光二极管识别与检测：单向导通，若反接电阻无限大。
3.2.2瓷片电容识别与检测：第一第二位表示容量的值，第3位表示0的个位数，以此类推。
3.2.3变压器识别与检测：只有一组能导通。
超外差收音机的组装与调试实训报告
超外差收音机的组装与调试实训报告一、实训背景二、实训目的三、实训内容1. 实验器材和工具准备2. 组件组装a. 线圈组装b. 变容电容的安装和调试c. 壳体组装d. 调谐电路安装和调试3. 故障排除与维护四、实训过程与结果分析1. 实训过程描述2. 实训结果分析及总结五、实训心得体会一、实训背景超外差收音机是一种基于超外差原理构造的收音机，它的接收效果好，音质清晰，是广播爱好者喜欢的一种收音机。
为了提高学生对电子元器件的认识和操作能力，加深对超外差收音机原理的了解，提高学生动手实践能力，我们学院开设了这门课程。
二、实训目的通过本次实践课程，我们旨在达到以下目标：1. 掌握超外差收音机原理；2. 学习超外差收音机各个部件的功能和特点；3. 学习使用工具和仪器；4. 掌握超外差收音机的组装和调试技能；5. 学会故障排除和维护。
三、实训内容1. 实验器材和工具准备超外差收音机组装需要的器材和工具有：1）超外差收音机组件；2）电烙铁、焊锡丝、吸锡器；3）万用表；4）螺丝刀、扳手等小型工具。
2. 组件组装a. 线圈组装线圈是超外差收音机的重要部件，也是最难制作的部分。
线圈由铜线缠绕而成，需要精确计算缠绕圈数和直径。
在制作线圈时，需要注意以下几点：1）选用合适直径的铜线，以保证电感值的准确性；2）缠绕时要注意方向，不能交叉或重叠；3）缠完后要检查是否有短路或断路现象。
b. 变容电容的安装和调试变容电容是超外差收音机中用于调节频率的元件。
它可以通过旋转手柄改变电容量，从而改变频率。
在安装和调试变容电容时，需要注意以下几点：1）选择合适大小的变容电容，并正确安装；2）调试时要注意手柄的旋转方向，以及旋转角度。
c. 壳体组装壳体是超外差收音机的外壳，需要将各个部件安装在壳体内。
在组装壳体时，需要注意以下几点：1）选择合适大小的壳体，并将各个部件正确安装在壳体内；2）注意导线的连接和固定。
d. 调谐电路安装和调试超外差收音机的调谐电路是用于调节接收频率的电路。
超外差式收音机组装与调试实习报告
调幅超外差式收音机的装配与调试学生：汪益指导老师：罗亚辉（湖南农业大学东方科技学院，长沙 410128）摘要：此次设计就是自己通过对电路的认识然后安装、调试等，加深对收音机电路的认识，并且通过实际的安装锻炼一下大家的动手实验能力，期中主要是焊接的技术；并且通过实验中多遇到的的一些问题，如：没有声音，或者是很弱，虚焊、焊接技术导致铜片掉落等，学会进行问题的分析和解决，让自己能够在实际中运用所学所得的知识来解决实际生活中的问题。
让大家能够做到学有所用、学能所用。
关键词：收音机；焊接；装配与调试正文：一、课程设计目的:电子技术课程设计的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1.熟悉手工焊锡的常用工具的使用、其维护及其修理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
超外差式收音机实验报告
一、设计目的通过对一台调幅收音机的安装、焊接和调试, 使学生了解电子产品的装配过程, 掌握电子元器件的识别方法和质量检验标准, 掌握收音机的工作原理, 并了解整机的装配工艺, 培养学生的实践技能。
同时要求学生会独立分析电路图, 对照收音机原理图能看懂印刷电路版图和接线图, 并且细心地按照工艺要求进行产品进行调试。
二、收音机工作原理（一）: 超外差式收音机工作原理声音的由震动空气而产生, 借助于声波在空气中传播。
但是这必然不能满足人们对声音的长距离传输, 所以就产生了有线广播传输。
但是这也存在着很大的缺陷。
要消耗太多的金属材料还有人力布线。
所以就产生了无限传输声音信号。
（1）、无线电传输声音的过程方框图（2）、超外差式收音机方框图（3）、超外差式的定义直接放大式无变频和中放, 而是将接收到的高频信号放大, 直接检波取出音频信号。
超外差收音机先将高频信号通过变频变成中频信号, 此信号的频率高于音频信号频率, 其频率固定为465kHz 。
由于465kHz 取自于本地振荡信号频率于外部高频信号频率之差, 故成为超外差。
三、实验设计器材A 教学用收音机原配件一副B 电烙铁, 螺丝刀, 剪刀镊子等必备工具C 万用电表D 吸锡枪E 锡丝若干四、收音机元件介绍①电阻:在本次课程设计中可以根据色差法对11个电阻进行分类。
如表格2-1表2-1色差法表值棕红橙黄绿兰紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%极性。
④中频变压器（中周）:中频变压器（简称中周）三只为一套, 这三只中周在出厂前均已调在规定的频率上, 装好后只需微调甚至不调, 不要乱调。
中周外壳除起屏蔽作用外, 还起导线的作用, 所以中周外壳必须接地。
⑤磁棒线圈:磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡, 四个线头的接在对应的印制板的焊盘上, 即a,b,c,d点, 线头的判断由图表15可知。
焊接前要仔细辨别b、c引脚, 切不可弄反。
超外差式收音机的安装及调试课程报告
超外差式收音机的安装及调试课程报告一、引言电子技术实习是以工艺性和实践性为主的实践教学环节，重在培养同学们的动手能力，要求同学们能够对电子元器件识别，相应工具的操作，相关仪器的使用，装调的全过程以及对掌握查找并排除电子电路故障的常用方法具有一个更加详实的概念，从而加深对理论知识的理解。
同时，实际操作让我们对电子元件及收音机的装机与调试有一定的感性和理性认识，获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力。
二、系统硬件电路所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
电路原理方框图图1 电路原理方框图超外差式收音机电路原理图图2 超外差式收音机电路原理图①输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA时，就能收到不同频率的电台信号。
②变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
VT l、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于C l对高频信号相当短路，T l的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、cB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。
T2是振荡线圈，其初次绕在同一磁芯上，它们把VT 1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT 1的发射极上。
超外差收音机的安装与调试实训报告书
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载超外差收音机的安装与调试实训报告书地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容《电子工艺》实训报告书实训课题超外差收音机的安装与调试学号 20072305953年级 07专业班级电信（3）班姓名薛晓玲指导教师徐伟二〇〇九年十二月实习目的(1) 学习识别简单的电子元件与电子线路；(2) 学习并掌握收音机的工作原理；(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二．实习器材(1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁。
(2) 螺丝刀、镊子等必备工具。
(3)焊锡丝，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
(4) 两节5号电池。
三．实习概要（一）电路元件，掌握烙笔的使用方法（二）发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
通过学习，我明白了直接标注的电容是用数字直接表示电容量，不标单位。
标注1～4位整数时，其单位是pF，标注为小数时，其单位是µF。
也有用三位数字表示容量大小，默认单位是pF，前两位是有效数字，第三位是有效倍率（10m），当第三位是9时，则对有效数字乘以0.1。
超外差收音机的组装与调试实训报告
超外差收音机的组装与调试实训报告1. 背景收音机作为一种常见的电子设备，被广泛应用于人们的日常生活中。
而超外差收音机作为一种高性能的收音机，具有较好的信号接收效果和音频质量，因此在广播、通信和娱乐等领域得到了广泛应用。
本次实训旨在通过组装与调试超外差收音机的过程，使学生掌握超外差收音机的工作原理、组件的功能和调试方法，并能够理解调试过程中可能出现的问题和解决方法，提高学生的实际操作能力和问题解决能力。
2. 分析超外差收音机是一种由超外差电路构成的收音机，其工作原理是利用超外差电路将高频信号和载频进行混频处理，得到中频信号，再经过放大和解调等处理，最终得到音频信号。
组装超外差收音机的过程大致可以分为以下几个步骤：1.准备工作：了解超外差收音机的工作原理和电路图，准备所需的电子元器件和工具。
2.组件安装：根据电路图，将各个组件按照正确的连接方式连接到电路板上，并注意组件的方向和位置。
3.焊接连接：使用焊接工具和焊锡将组件进行连接，确保连接牢固可靠。
4.调试测试：组装完成后，进行电源接入和功率测试，确保电路板正常运行。
5.故障排除：如果发现电路板无法正常工作，需要进行故障排除，找出问题所在并修复。
3. 结果经过对超外差收音机的组装与调试，我们成功地完成了实训任务，并取得了以下结果：1.成功组装了一个超外差收音机，按照电路图正确连接了各个组件，焊接连接牢固可靠。
2.经过电源接入和功率测试，电路板能够正常工作，信号接收效果良好。
3.在调试过程中，发现了一些问题，例如电路板接线错误、焊接接触不良等，但通过仔细检查和修复，成功解决了这些问题。
4.在故障排除过程中，遇到了一些较为复杂的问题，例如部分组件损坏、电路板元件老化等，但通过查找资料和请教老师的帮助，最终成功解决了这些问题。
4. 建议通过本次实训，我们对超外差收音机的组装与调试有了更深入的了解，对问题的排查和解决能力也有了一定的提高。
在此基础上，我提出以下几点建议：1.注重理论知识的学习：组装与调试超外差收音机需要一定的电路原理和组件知识，因此在实训之前，建议学生加强对相关理论知识的学习，提高理论基础水平。
超外差式收音机的组装与调试报告
高频电路实习报告超外差式收音机的组装与调试报告一，实验目的：1.掌握收音机的工作原理及组成；2.学会超外差式收音机的安装与调试。
二，实验仪器：咏梅收音机零件一套工具包一个（包括万用表、电烙铁等）。
三, 实验原理：实验原理图：（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fl）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。
这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。
由于混频管的非线性作用，fs与fl在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。
其中差频分量（fl—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。
因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。
（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。
中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。
质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。
由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子制作报告名称：超外差式晶体管调幅收音机的组装与调试学院(系部)：________________________________________ 学生姓名：指导教师：_________________________________________ 201 年月日超外差调幅收音机组装及调试目录一、绪论....................................................................................................................... ................ 3 二、技术指标：安装一台超外差式半导体收音机. ................................................................... 3 三、实习目的....................................................................................................................... .......... 3 四、课程设计内容....................................................................................................................... .... 3 1、收音机及超外差收音机的电路原理............................................................................. 3 2、元器件说明....................................................................................................................... .. 5 2.1 元器件清单： (5)2.2 元件说明 (6)2.3 收音机的焊接和组装................................................................................................ 9 2.4 调试及故障排除........................................................................................................ 9 五、小结....................................................................................................................... (11)一、绪论本次课程设计就是了解超外差中波调幅收音机基本原理，并将元件焊接在印制电路板上，然后堆砌进行调试的过程。
由班级统一采购的中夏牌S66EG 袖珍型收音机试验套件，在原S66D 选用的耳机插座上进行了改动。
原S66D 选用的耳机插座已经不适用现在的需要而被淘汰，现在的S66E 将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ ～1605KHZ 的中波段。
本次课程设计的目的主要是掌握收音机的基本工作原理，掌握接收系统调试等。
课设的要求是分析调频接收的工作原理，对所组装电路进行调试。
在此基础上可进行创新设计，如改善电路性能；对系统进行仿真分析。
技术指标：安装一台超外差式半导体收音机. 二、技术指标：安装一台超外差式半导体收音机.三、实习目的1. 熟练焊接的基本技巧2. 熟悉超外差式收音机的工作原理3. 掌握收音机的调试方法能安装、调试出成品收音机四、课程设计内容1、收音机及超外差收音机的电路原理本次课设组装的是S66E 袖珍型超外差收音机，其电路如附图所示：超外差收音机电路图：本次课程设计重要是理解和组装超外差收音机，下面重点讲解超外差收音机的工作原理和电路。
1、输入调谐电路是一并联谐振电路，输入调谐电路由双连可变电容器的CA 和T1 的初级线圈Lab 组成，Tl 是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA 时，就能收到不同频率的电台信号。
2、变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VTl 为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz 的中频信号。
VTl、CB 等元件组成本机振荡电路，T2、它的任务是产生一个比输入信号频率高465 KHz 的等幅高频振荡信号。
由于Cl 对高频信号相当短路，Tl 的次级Lcd 的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB 控制，CB 是双连电容器的另一连，调节它以改变本机振荡频率。
T2 是振荡线圈，其初次绕在同一磁芯上，它们把VT1 的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2 的初级的抽头引出，通过C2 耦合到VT1 的发射极上。
混频电路由VTl、T3 的初级线圈等组成，是共发射极电路。
其工作过程是：(磁性天线接收的电台信号)通过输入调谐电路接收到的电台信号，通过Tl 的次级线圈Lcd 送到VTl 的基极，本机振荡信号又通过C2 送到VTl 和发射极，两种频率的信号在T 1 中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz 的信号，这就是中频信号。
混频电路的负载是中频变压器，T3 的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz，可以把465KHz 的中频信号从多种频率的信号中选择出来，并通过T3 的次级线圈耦合到下一级去，而其它信号几乎被滤掉。
3、中频放大电路它主要由VT2、VT3 组成的两级中频放大器。
第一中放电路中的VT2 负载是中频变压器T4 和内部电容组成，它们构成并联谐振电路，谐振频率是465KHz，与前面介绍的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
4、检波和自动增益控制电路中频信号经一级中频放大器充分放大后由T4 耦合到检波管VT3，VT3 既起放大作用，又是检波管，VT3 构成的三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
AGC 控制电压通过R3 加到VT2 的基极，其控制过程是：外信号电压↑→Vb3↑—Ib3↑→Ic3↑→Vc3↓通过R3 Vb2↓→Ib2↓→Ic2↓→外信号电压↓。
检波级的主要任务是把中频调幅信号还原成音频信号，C4、C5 起滤去残余的中频成分的作用。
5、前置低放电路检波滤波后的音频信号由电位器RP 送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍，但是音频信号经过放大后带负载能力还很差，不能直接推动扬声器工作，还需进行功率放大。
旋转电位器RP 可以改变VT4 的基极对地的信号电压的大小，可达到控制音量的目的。
6、功率放大器(OTL 电路) 功率放大器的任务是不仅要输出较大的电压，而且能够输出较大的电流。
本电路采用无输出变压器功率放大器，可以消除输出变压器引起的失真和损耗，频率特性好，还可以减小放大器的体积和重量。
VT5、VT6 组成同类型晶体管的推挽电路，R7、R8 和R9、R10 分别是VT5、VT6 的偏量电阻。
变压器T5 做倒相耦合，C9 是隔直电容，也是耦合电容。
为了减少低频失真，电容C9 选得越大越好。
无输出变压器的功率放大器的输出阻抗低，可以直接推动扬声器工作。
2、元器件说明元器件清单：2.1 元器件清单：序号1 2 3 4 5 6 7 8 9 10 11名称三级管三级管三级管三级管发光二级管磁棒线圈中周输入变压器扬声器电阻器电阻器型号规格3DG201（绿，黄）3DG201（兰，紫）3DG201（紫，灰）9013H 3红5*13*55mm 红，白，黑，E 型六个引脚58mm 100 欧120 欧位号VT1 VT2 VT3 VT4 VT5 VT6 LED T1 T2 T3 T4 T5 BL R6 R8 R10 R7 R9数量1支2支1支2支1支1套3个1个1个3支2支12 13 14 15 16 17 18 19 20 21 23 24 25 26 27 28 29 30 31 32 33 34电阻器电阻器电阻器电位器电解电容电解电容瓷片电容瓷片电容双联电容收音机前后盖刻度尺和音窗双联拨盘电位器拨盘磁棒支架印刷电路板电路原理图和装配说明电池正负极簧片连接导线耳机插座双联及拨盘螺丝电位器拨盘螺丝自攻螺丝330 欧1800 欧30000 欧100000 欧120000 欧200000 欧5K（带开关插脚式）0.47,10 100 682 223 CBM-223P 103R11 R2 R4 R5 R3 R1 RP C6 C3 C8 C9 C2 C1 C4 C5 C7 CA各1支各1支各1支1支各1支2支各1支3支1支各1个各1块1个1个1个1块1份1套4根2.5mm 2.5*5mm 1.6*5mm 2*5mmJ1个3粒1粒1粒元器件清单2.2 元件说明①、电阻：在本次课程设计中可以根据色差法对11 个电阻进行分类。
具体方法如下：电阻值计算示意图如图10 所示：棕1 红2 橙3 黄4 绿5 兰6 紫7 灰8 白9 黑0 金5% 银10%电阻值计算示意图色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：棕1 红2 橙 3 黄 4 绿 5 蓝 6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10 的幂数；第四条色环：误差表示。
例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10 的幂为2（即100）；误差为5%；即阻值为：15×100=1500 欧=1.5 千欧=1.5K 还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10 的幂数；第五条色环：误差（常见是棕色，误差为1%）有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10 的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则它表示该电阻阻值为：200×100 。
