棒形悬式复合绝缘子使用说明书

悬式瓷绝缘子说明书

悬式瓷绝缘子说明书一、悬式瓷绝缘子概述悬式瓷绝缘子，也称悬式陶瓷绝缘子，是电力系统中常用的一种绝缘设备。

它由瓷瓶和瓷头组成，可用来支撑和绝缘高压输电线路上的导线与电杆之间的接触。

二、悬式瓷绝缘子的主要特点1. 高强度绝缘材料：悬式瓷绝缘子采用高品质陶瓷材料制成，具有良好的机械强度和优异的耐电压性能，能够在高压电力系统下提供可靠的绝缘支持。

2. 抗污染性能优越：悬式瓷绝缘子的表面采用特殊的涂层技术处理，使其具有良好的抗污染性能。

即使在恶劣的气候和环境条件下，也能保持良好的绝缘性能，有效延长设备的使用寿命。

3. 强大的承载能力：悬式瓷绝缘子能够承受输电线路上的各种机械和电力负荷，确保线路的稳定运行。

其特殊的结构设计使其能够有效分担电线的重量，并提供良好的机械支持。

4. 易于安装和维护：悬式瓷绝缘子重量轻、尺寸小，安装和更换相对方便。

同时，其具有良好的耐候性和耐腐蚀性，减少了设备维护的频率和成本。

三、悬式瓷绝缘子的应用领域悬式瓷绝缘子广泛应用于电力输电系统和电网建设中。

它不仅可以用于高压输电线路，还可以用于变电站、配电站以及其他电力设备中。

具体应用领域包括：1. 高压输电线路2. 变电站和配电站3. 发电厂和电力设备四、悬式瓷绝缘子的选型和安装注意事项1. 选型注意事项：根据实际工程需求，选择适合的悬式瓷绝缘子型号和规格。

应考虑负荷、环境条件、安装方式等因素，并根据相关的国家和行业标准进行选择。

2. 安装注意事项：在安装悬式瓷绝缘子时，需严格按照产品说明书和相关标准的要求进行操作。

应确保瓷头与瓷瓶之间有足够的绝缘距离，并确保安装固定牢固可靠。

3. 维护保养：定期检查悬式瓷绝缘子的表面状况和绝缘性能，及时清理污染物。

发现异常情况，如损坏、漏电等问题，应及时修理或更换。

五、悬式瓷绝缘子的质量控制和测试方法为了确保悬式瓷绝缘子的质量和可靠性，各个生产环节都需要进行严格的质量控制。

常见的质量控制措施包括原材料检验、成品检验、可靠性测试等。

复合绝缘子技术规范书(2009.10)

XX线路工程复合绝缘子技术规范书（范例）200X年X月目录1总则及细则 (1)1.1工作范围 (1)1.2工艺 (1)1.3标准 (1)1.4度量单位 (2)1.5专用工具和仪表 (2)1.6投标文件 (2)1.7文件和图纸 (2)1.8检验 (3)1.9质保期 (4)2技术条件 (4)2.1概述 (4)2.2设计与制造 (5)2.3 试验和检验 (7)2.4 包装和运输 (8)2.5 供货数量 (9)1 总则及细则1.1 工作范围本技术条件适用于XX线路工程所需复合绝缘子的设计、制造、试验、检验、包装及供货要求。

1.2 工艺本技术条件和图纸所包含的复合绝缘子的工艺和精加工应符合国际最先进的制造和装配实践，提供的复合绝缘子应是全新的、未使用过的，其设计和制造应根据买方批准的图纸、设计数据和文件进行。

不能因图纸和本技术条件书的遗漏、疏忽和不明确而解脱卖方提供第一流绝缘子，质量及服务的责任，倘若发现有任何疏漏和不明确之处，卖方应及时通知买方，在问题未澄清之前的任何举措，应由卖方负责。

1.3 标准1) 除技术条件书和图纸中所提供的要求之外，卖方应遵循国家标准及有关行业标准的最新版本。

表一绝缘子产品需满足的主要标准2) 卖方可以推荐国际上接受的其它更高的标准。

在这种情况下，应经买方确认，并应提供相关标准或有关标准中相关部分的中、英文副本。

1.4 度量单位在设计资料、技术条件和图纸等文件中，应使用SI公制单位。

温度应以摄氏度作单位。

1.5 专用工具和仪表卖方应提供产品需附带专用仪表，这些设备应是新的并且性能良好。

1.6 投标文件投标商应在标书中提供以下信息和资料：1) 绝缘子的生产厂家相关资料。

2) 绝缘子的图纸及技术条件说明。

3) 绝缘子运行年限实例说明（包括正在运行的工程和已作复合绝缘子更新的工程)。

4) 同种或类似产品的型式试验、例行试验、抽查试验报告及鉴定证书。

5) 投标产品与本技术规范书所提的所有技术条件的对比表格，并明确标示存在的差异。

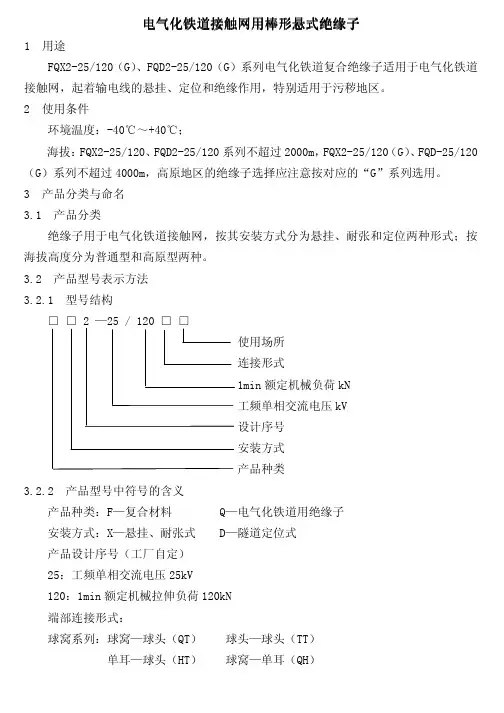

电气化铁道接触网用棒形悬式绝缘子

图号 1a 1b 2a 2b 3 4
h1
h2
D
d
R
17+10.6
—
34.5+10.5 19.2+10.6
附合连接 φ
标准标记 GB/T4056 16B
13.4-10.3
—
33.3-10.5 17-10.2
GB/T4056 16
48 -02
—
— 16±0.5 22.5±1 21±1 TB/T2076 —
湿盐密
轻污区重污区
(mg/cm2) 0.1 0.4
FQX2-25 系列 25 120 700 1600
270
160 130
46 35 2000 1000
FQX2-25G 系列 25 120 800 1700
310
190 150
35 4000 2000
FQD2-25 系列 25 120 700 1600
270
160 130
46 35 2000 1000
FQD2-25G 系列 25 120 800 1700
310
190 150
35 4000 2000
表 3 绝缘子机械性能
kN
型号
逐个拉伸（弯曲）试验负荷
机械拉伸（弯曲）破坏负荷≥
FQD2-25/120、FQD2-25/120G 系列
1. 75
5.25
在用户遵守运输、保管及使用规则条件下，从制造厂发货日起二年内，产品因质量不良而发生损坏或不能正常运行时，本厂无偿为用户修理或更换。用户如有特殊要求可另行提出，我厂对产品质量全面负责，并尽力满足用户需要，竭诚为用户服务。
图5
图6
图7

棒形针式复合绝缘子FPQ3-10-5T18

棒形针式复合绝缘子 FPQ3-10/5T18具有很高的抗弯曲，抗扭强度，抗冲击性、抗震性和防爆性能优越的棒形针式复合绝缘子FPQ3-10/5T18，内绝缘可靠、重量轻、易安装，是传统瓷绝缘子的理想换代产品。

F P Q 3-10/5 T ]8二□颜色：默认为深红色；H 为灰色；G 为绿色; 为黄色；S 为三色混装钢角直径（mm ）为铁横担，L 为玻璃钢横担，M 为木横担额定电压（KV ）/额定弯曲负荷（KN ） | | | | ________________ 4表示防污等级| | | __________________ 防污型 | | ____________________ 针式__________________________ 合二、棒形针式复合绝缘子 FPQ3-10/5T18特性1. 合成绝缘子的机械性能优越。

由于心棒由环氧玻璃纤维制成，其扩张强度为普通钢的1.5倍，是高强瓷的3〜4倍,轴向拉力特别强，并具有较强的吸振能力，抗震阻尼性能很高,为瓷绝缘子的1/7〜1/10。

I I I I I I I I — I I I I I I I 丫 I I I I I I I ________ I I I I I I ___________ T I I I I I _____________ 、产品型号说明:棒形针式复合绝缘子 FPQ3-10/5T182. 合成绝缘子的抗污闪性能好。

合成绝缘子具有憎水性，下雨时在合成绝缘子的伞形波纹表面不会沾湿形成水膜, 而是成水珠状滴落, 不易构成导电通道，其污闪电压较高，为同电压等级瓷绝缘子的3倍。

合成绝缘子可以在川级以上污秽地区使用，这些地区汇集了一些小火电厂、磁砖厂、铸造厂等。

在同样的污区范围和大雾条件下，对于使用玻璃绝缘子的线路，在夜间能看到明显电晕和听到清晰的“叶嗞、叶嗞”爬电声音，往往需要安排停电进行绝缘子清扫工作，而合成绝缘子则全部经受往考验。

棒形悬式复合绝缘子FXBW-1000 420-1 产品手册

操作冲击湿耐受电压 ≥ kV(峰值)
/ / / / / / / / / / / / / / / / / / / / / / / +950 +950 +950 +950 +950 +950 +950 +950 +950 +1240 +1240 +1240 +1240 +1240 +1240 +1240 +1240 +1240 +1240 +1240 +1800 +1800 +1800 +1800 +1800
棒形悬式复合绝缘子
憎水性图片 01
1 产品结构
端部装配件：采用锻造钢件，外表面热镀锌。端部装配件连接尺寸符合GB/T 4056。端部装配件与芯棒的结合采用柔性压接工艺，压接过程由特殊的监测系统全程监测，机械强度均匀一致。
芯棒：采用无硼玻璃纤维增强环氧树脂棒，具有耐酸耐高温特性，酸性条件下不会分解。伞套：硅橡胶外套具有优异的憎水性能、抗紫外线性能、漏电起痕和电蚀损达到6.0级。伞型为大、中、小或大、小开放伞型。硅橡胶与芯棒和端部装配件的粘接采用整体注射成型，密封性能优良，有效阻止水汽进入绝缘子芯棒。均压环：通过精密的仿真计算，设计合理的均压环，起始电晕电压高，并具有电弧导向作用。芯棒保护：复合绝缘子的脆断是存在水汽或水滴等湿汽引起的，此外电场的存在将进一步导致玻纤和树脂基质的化学降解从而损失机械强度。因此，端部密封复合绝缘子的关健。我公司端部密封采用高温硫化硅橡胶整体密封，端部装配件与芯棒先进行柔性压接，经过涂覆粘接剂处理后，与绝缘子伞套整体硫化成型，硅橡胶充满端部装配件与芯棒间所有缝隙。杜绝了室温密封胶耐候性差等潜在的危险因素。

棒形悬式复合绝缘子说明书

1.产品概述
高压线路棒形复合悬式绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。

绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。

硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。

并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。

重量轻（是瓷绝缘子的1/8），体积小，不易碎，拉伸强度高，运输方便。

2.功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。

金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。

芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。

伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。

本产品特别适用于重污染地区，环境温度在-40℃~+40℃之间，海拔高度不超过2000米。

制造：上海昌开电器有限公司。

交流棒形悬式复合绝缘子

交流棒形悬式复合绝缘子
交流棒形悬式复合绝缘子（也称为“逆变复合绝缘子”）是一种在空气中悬挂电缆的绝缘装置，它具有优良的性能。

它能够有效地阻止电缆在传输过程中的电弧，并且可以有效地减少对环境的影响。

交流棒形悬式复合绝缘子由复合绝缘子棒、夹紧杆、夹紧装置、端子插座、插座注油器、绝缘支撑件、固定螺钉组成，支撑群由绝缘架和支撑板等组成。

交流悬式复合绝缘子具有良好的耐久性能，能够耐受较大的温度差和高温，也有良好的避雷保护性能，对高温环境下的电缆进行有效的保护，还可以有效地减少对环境的影响。

交流悬式复合绝缘子的制造难度比一般的悬式绝缘子要高得多，属于特殊制品，它可以在电缆悬挂点和传输点之间提供有效的绝缘，而且可以有效地阻止电弧发生。

交流棒形悬式复合绝缘子的安装工艺也比一般的悬式绝缘子要
复杂，它需要裁剪支撑适当的长度，打油孔，然后涂以适当的绝缘润滑脂，最后安装夹紧架和轴承，电流带走，以保证其正常运行。

交流棒形悬式复合绝缘子的优点是绝缘性能良好，能够耐受较大的温度差和高温，具有良好的避雷保护性能，能够有效地阻止电缆传输中的电弧，也能有效地减少环境污染；缺点是制造难度较大，安装需要经历复杂的工序，需要定期维护和查看，发生故障时会带来更大的损失。

总的来说，交流棒形悬式复合绝缘子是一种在空气中悬挂电缆的
绝缘装置，具有良好的性能，耐久性，工作安全等优点，能够有效地阻止电弧发生，也能有效地减少对环境的影响，但制造难度较高，安装工艺复杂，需要定期维护和检查。
