钢框架抗震减震振动台试验
钢框架抗震减振振动台实验钢框架抗震减振振动台实验一、实验目的1. 了解模拟地震振动台的工作原理及动力加载方法；2. 熟悉结构动力测试常用仪器、设备的使用方法；3. 掌握结构动力特性的测试方法；4. 掌握结构动力反应的测试方法；5. 通过减振实验了解阻尼器的耗能原理。
二、实验装置及设备：1. 四层钢框架模型；2. 调谐液体阻尼器（TLD ）装置；3. VD 液体油阻尼器4个：MRD4. TMD ：1个5. 1.5×1.5M 单向地震模拟振动台；6. 振动测试系统DH-5938；7. 动应变测试系统DH-5937；8. 电液伺服控制加载系统；9. 压电式加速度传感器； 10. 位移传感器； 11. 电阻应变计。
12. 质量块四层钢框架模型：a) 梁、柱均采用□30×20×2方管，活动支撑选用∟25×25×2角钢，梁柱节点处焊接80×80×5的支撑连接板。
钢框架底层柱角通过螺栓与振动台固定连接。
b) 各层楼板采用预制混凝土板（见图2-2），板的四角均设预埋件，便于固定连接，板重量误差±10N 。
TLD装置位移传感器1．加载控制系统采用1.5×1.5M单向地震模拟振动台1)每层钢框架楼板上固定安装一个压电式加速度传感器2)顶层及底层各安装一个位移传感器3)四柱脚及底层斜撑中部贴上电阻应变计本套实验的试件钢框架，可通过装卸支撑，组成多种结构型式，开展多项实验项目。
以下为三种最常见形式：模式一：不加支撑；模式二：加单根支撑；模式三：加双根支撑（图3）。
图3 测试系统图四、实验内容1、钢框架结构动力特性测定本实验采用两种方法测定钢框架不同结构形式（模式一、模式二、模式三）的动力特性。
1)自由振动法：对钢框架模型施加一个初始位移，突然卸载；或对钢框架模型施加一个冲击荷载（用榔头敲击钢框架顶层），利用结构的弹性使其自由振动起来。
混凝土振动台试验方法及其结果分析
混凝土振动台试验方法及其结果分析一、引言混凝土振动台试验是一种重要的材料试验方法，用于评估混凝土在地震或其他振动负载下的性能。
本文将详细介绍混凝土振动台试验的方法及其结果分析。
二、试验设备和材料2.1 试验设备混凝土振动台试验所需的设备包括振动台、测振仪、加速度计、数据采集器、电源等。
其中，振动台要求能够提供不同频率和加速度的振动负载，测振仪和加速度计用于测量混凝土试件在振动负载下的振动情况，数据采集器用于记录测量数据并进行分析。
2.2 试验材料试验材料主要包括水泥、砂、石子、水和混凝土试件。
其中，水泥应符合国家标准要求，砂和石子应为天然砂石或人工砂石，水应为清洁自来水。
混凝土试件应按照国家标准制备，并在试验前进行养护。
三、试验方法3.1 试件制备混凝土试件应按照国家标准进行制备，试件尺寸应根据试验要求确定。
制备过程中应注意控制混凝土的配合比、搅拌时间和养护条件等因素，以保证混凝土试件质量和性能的一致性。
3.2 试件安装将混凝土试件放置在振动台上，并用紧固装置固定。
试件的安装位置应注意防止试件滑动或摆动，以保证试验结果的准确性。
3.3 试验参数设置根据试验要求，设置振动台的振动频率和加速度。
试验过程中应注意逐步增加振动负载，并在每个负载水平下进行测量和记录，以便后续分析。
3.4 数据采集和分析试验过程中应使用测振仪和加速度计等设备对混凝土试件的振动情况进行测量和记录，并使用数据采集器对测量数据进行采集和分析。
分析结果应包括振动幅值、振动频率、振动加速度、应变等参数，并与试验要求进行比较和评估。
四、结果分析4.1 振动幅值和振动频率振动幅值和振动频率是混凝土试件在振动台试验中的重要参数。
在试验过程中，应逐步增加振动负载，并记录不同振动水平下的振动幅值和振动频率。
通过对振动幅值和振动频率的分析，可以评估混凝土试件在地震或其他振动负载下的动力响应特性。
4.2 振动加速度振动加速度是混凝土试件在振动台试验中的另一个重要参数。
钢框架整振动台实验实验心得
钢框架整振动台实验实验心得

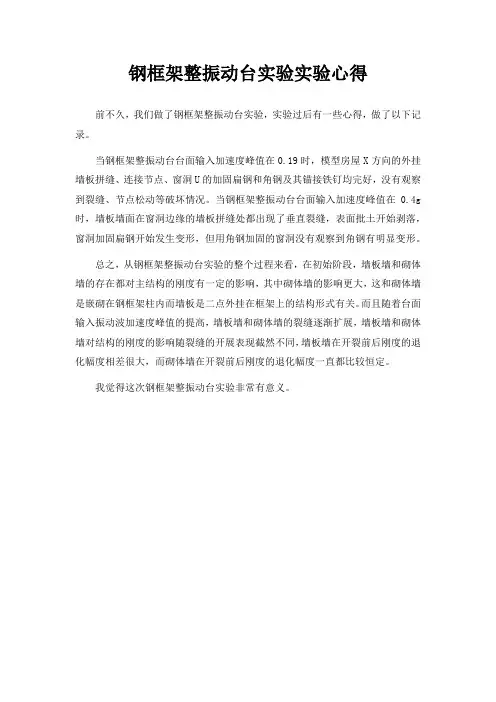

前不久，我们做了钢框架整振动台实验，实验过后有一些心得，做了以下记录。
当钢框架整振动台台面输入加速度峰值在0.19时，模型房屋X方向的外挂墙板拼缝、连接节点、窗洞U的加固扁钢和角钢及其锚接铁钉均完好，没有观察到裂缝、节点松动等破坏情况。
当钢框架整振动台台面输入加速度峰值在0.4g 时，墙板墙面在窗洞边缘的墙板拼缝处都出现了垂直裂缝，表面批土开始剥落，窗洞加固扁钢开始发生变形，但用角钢加固的窗洞没有观察到角钢有明显变形。
总之，从钢框架整振动台实验的整个过程来看，在初始阶段，墙板墙和砌体墙的存在都对主结构的刚度有一定的影响，其中砌体墙的影响更大，这和砌体墙是嵌砌在钢框架柱内而墙板是二点外挂在框架上的结构形式有关。
而且随着台面输入振动波加速度峰值的提高，墙板墙和砌体墙的裂缝逐渐扩展，墙板墙和砌体墙对结构的刚度的影响随裂缝的开展表现截然不同，墙板墙在开裂前后刚度的退化幅度相差很大，而砌体墙在开裂前后刚度的退化幅度一直都比较恒定。
我觉得这次钢框架整振动台实验非常有意义。
振动台试验(终极版)
良好的工作状态。
试样准备
根据试验要求准备试样 ，确保试样的尺寸、质
量等参数符合标准。
环境设置
确保试验环境满足要求 ，如温度、湿度等。
安全措施
确保试验过程中人员和 设备的安全，如设置防 护装置、警示标识等。
试验过程
参数设置
根据试验要求，设置振动台的 振幅、频率、加速度等参数。
数值模拟技术
通过将振动台试验与数值模拟技术相结合，实现试样的优化设计和性 能预测，缩短产品研发周期。
THANKS
感谢观看
振动台试验的应用
01
02
Hale Waihona Puke 030405振动台试验广泛应用于 航空航天、汽车、电子 、通讯、建筑等领域， 用于检验产品或结构的 抗振性能、疲劳寿命等 。
在航空航天领域，振动 台试验用于检验飞行器 在起飞、降落和飞行过 程中可能遇到的振动环 境，以确保飞行器的安 全性和可靠性。
在汽车领域，振动台试 验用于检验汽车在行驶 过程中可能遇到的颠簸 、振动等环境，以提高 汽车的安全性和舒适性 。
结果评估
根据数据处理结果，评估试样的性能，如强 度、疲劳寿命等。
结果应用
将试验结果应用于实际工程中，为设计和优 化提供依据。
03
CATALOGUE
振动台试验的参数设置
频率设置
频率范围
扫描速度
根据试验需求，选择合适的振动频率 范围，通常为5-2000Hz。
设定频率变化的快慢，以适应不同试 验需求。
数据记录
在试验过程中，实时记录各项 数据，如时间、振幅、加速度 等。
异常处理
如遇异常情况，应立即停止试 验，检查并排除故障后重新开 始。
黄土离心机振动台试验方案
黄土斜坡地震动力响应及液化机制研究的离心机振动台试验方案1、试验目的黄土斜坡在下部充分浸水和地震作用条件下，观察坡体不同部位动孔隙水压力的变化规律，结合坡体的变形破坏特征，研究黄土斜坡的地震动力响应特性，及地震液化对黄土斜坡稳定性的影响。
2、试验准备工作2.1 试验模型设计如图1所示，黄土斜坡的离心机振动台试验模型采用单面直线坡，坡角为60°。
模型总高为70cm ，其中坡体高度50cm ，下伏基础深度20cm 。
模型底部长为100cm ，宽为60cm （未减去防水膜厚度）。
图1 黄土斜坡概念模型及传感器布置图 （单位：cm ）2.2 试验相似关系设计本试验模型采用原型材料，材料物理力学参数的相似常数均取值为1.0。
离心加速度拟采用20g ，即模型与原型加速度的相似系数为20。
由此对应的模型与原型几何尺寸的相似系数为1/20。
也就是说，本试验模型高度为0.7m ，模拟的原型高度为14m 。
表1还列出了离心机振动台试验涉及其它关键参数的相似系数。
表1 离心机振动台试验相似系数(a)侧视图孔隙水压力计(a)俯视图加速度计激振方向X46.924.22.3 试验设备及测试系统（待补充详细）表2 土工离心机振动台技术参数2.4 试验材料试验模型材料均采用黄土原型材料，取样地点为甘肃省兰州市永靖县盐锅峡镇黑方台黄土地区。
材料从现场取回后，在室内做了密度、孔隙比、液限和塑限以及颗粒级配分布试验，结果见表3。
依据图1所示的设计模型尺寸，估算模型总质量为672kg。
表3 试验用黄土的物理力学参数2.5 模型制备及饱水斜坡模型采用现场制作，从下到上逐层均匀压实的方式。
基本流程如下：（1）在模型箱内壁量好模型几何尺寸，制作一个标尺，以便建模时可以方便地控制每一层装样的高度，同时保证传感器埋设位置的精确度。
（2）将准备好的材料倒入模型箱中，采用压实工具进行人工压实。
为保证压实密实度，每层碾压厚度控制在5~10cm。
混凝土梁的振动台试验方法
混凝土梁的振动台试验方法一、引言混凝土结构是现代建筑中最常见的结构之一，其中混凝土梁是承载建筑物重量的主要构件之一。
在设计混凝土梁时，为了确保其能够承载预期的荷载并具有足够的刚度和稳定性，需要进行振动台试验以验证设计结果的正确性。
本文将介绍混凝土梁的振动台试验方法，包括试验前的准备工作、试验材料和设备、试验步骤和数据处理等方面。
二、试验前的准备工作1. 确定试验目的和范围：在进行试验前，需要明确试验的目的和范围，例如验证设计结果、评估结构的可靠性、研究结构的动态响应等。
2. 确定试验方案：根据试验目的和范围，制定试验方案，包括试验的荷载、频率、持续时间、采样频率等参数。
3. 准备试验样品：按照试验方案制备试验样品，通常需要制备多个不同尺寸、不同荷载的混凝土梁，以覆盖不同的工况和荷载情况。
三、试验材料和设备1. 混凝土：根据设计要求制备混凝土，通常需要满足一定的强度和韧性要求。
2. 钢筋：根据设计要求制备钢筋，通常需要满足一定的强度和延性要求。
3. 振动台：振动台是进行试验的关键设备，其振动频率和振幅可以根据试验要求进行调节。
4. 传感器：包括加速度计、位移计、应变计等传感器，用于测量试验样品的动态响应。
5. 数据采集系统：用于采集传感器的信号，并将其转换为数字信号进行存储和处理。
四、试验步骤1. 安装试验样品：将制备好的混凝土梁安装在振动台上，调整其位置和方向，确保其与振动台之间的接触良好。
2. 加载试验荷载：根据试验方案，给试验样品施加荷载，可以通过振动台的控制系统调节荷载的大小和频率。
3. 进行振动台试验：开始进行振动台试验，通过加速度计、位移计等传感器测量试验样品的动态响应，并将其传输到数据采集系统中进行记录和处理。
4. 反复试验：根据试验方案的要求，反复进行试验，改变荷载大小、频率等参数，以获取更多的试验数据。
五、数据处理1. 数据校正：对采集的数据进行校正，包括去除环境噪声、减去基准值等操作。
振动台模型试验的完整数据
国家自然科学基金重点项目资助（No. 50338040, 50025821）同济大学土木工程防灾国家重点实验室振动台试验室研究报告（A20030609-405）12层钢筋混凝土标准框架振动台模型试验的完整数据Benchmark Test of a 12-story Reinforced Concrete Frame Model on Shaking Table 报告编制：吕西林李培振陈跃庆同济大学土木工程防灾国家重点实验室振动台试验室2004年1月目录1 试验概况 (1)2 试验设计 (1)2.1试验装置 (1)2.2模型的相似设计 (1)2.3模型的设计与制作 (1)2.4材料性能指标 (4)2.5测点布置 (4)2.6加速度输入波 (5)2.7试验加载制度 (9)3 试验现象 (9)4 试验数据文件 (12)4.1 AutoCAD文件 (12)4.2输入地震波数据文件 (12)4.3测点记录数据文件 (12)4.4传递函数数据文件 (12)12层钢筋混凝土框架结构振动台模型试验1 试验概况试验编号：S10H模型比：1/10模型描述：单跨12层钢筋混凝土框架结构激励波形：El Centro波、Kobe波、上海人工波、上海基岩波工况数：62试验日期：2003.6.16试验地点：同济大学土木工程防灾国家重点实验室振动台试验室2 试验设计2.1 试验装置地震模拟振动台主要性能参数：台面尺寸 4.0m×4.0m最大承载模型重25t振动方向X、Y、Z三向六自由度台面最大加速度X向1.2g；Y向0.8g；Z向0.7g频率范围0.1Hz～50Hz2.2 模型的相似设计表1中列出了模型各物理量的相似关系式和相似系数。
2.3 模型的设计与制作模型比为1/10，梁、柱、板的尺寸由实际高层框架结构的尺寸按相似关系折算。
原型和模型概况见表2，模型尺寸和配筋图见图1。
模型材料采用微粒混凝土和镀锌铁丝。
微粒混凝土是一种模型混凝土，它以较大粒径的砂砾为粗骨料，以较小粒径的砂砾为细骨料。
振动台试验方案设计实例
振动台试验方案设计实例清晨的阳光透过窗帘的缝隙，洒在了我的办公桌上，我的思绪随着键盘的敲击声渐渐飘散。
十年的方案写作经验，让我对每一个项目都有着独特的理解和处理方式。
今天，就让我们来聊聊振动台试验方案设计。
一、项目背景这个项目是为一家电子设备制造商设计的，他们的产品需要在各种环境下经受住振动测试，以保证其在运输、安装和使用过程中的可靠性。
因此，我们需要为他们设计一个全面的振动台试验方案。
二、试验目的1.验证产品在振动环境下的结构强度和可靠性。
2.检验产品在振动过程中是否会产生功能故障。
3.评估产品在振动环境下的耐久性。
三、试验设备1.振动台：选择一款能够满足试验要求的振动台，其振动频率、振幅和振动时间等参数需满足产品标准。
2.数据采集系统：用于实时记录振动过程中的数据，以便后续分析。
3.温湿度控制系统：保证试验过程中的环境条件符合产品要求。
四、试验方案1.试件准备：根据产品标准和试验要求，选择合适的试件进行试验。
试件数量、规格和状态需满足试验要求。
2.试验步骤：（1）将试件放置在振动台上，调整振动台的频率、振幅和振动时间等参数，使其符合产品标准。
（2）启动振动台，进行正弦波振动试验。
观察试件在振动过程中的响应，记录数据。
（3）在振动过程中，对试件进行功能测试，检验其在振动环境下是否会出现故障。
（4）根据试验结果，调整振动台的参数，进行随机振动试验。
观察试件的响应，记录数据。
（5）重复步骤（2）和（3），直至完成所有试验。
3.数据分析：将试验过程中采集的数据进行整理和分析，评估产品的结构强度、可靠性和耐久性。
4.结论与建议：根据试验结果，给出产品在振动环境下的性能评估，并提出改进建议。
五、试验安全1.试验过程中，操作人员需穿戴好个人防护装备，确保人身安全。
2.设备需定期检查，确保其正常运行。
3.试验过程中，如发现异常情况，立即停止试验，查明原因并处理。
六、试验时间与地点1.试验时间：根据项目进度安排，确保在规定时间内完成试验。
短肢剪力墙模型振动台试验方案
短肢剪力墙模型振动台试验方案1、工程概况此工程原型为某小区高层住宅，地下1层，地上12层。
建筑总长度为30m，总宽度为28.1m，建筑面积约9705㎡。
层高：一层3.2m，二至十二层2.9m，主楼高度为35.1m。
结ω=0.7kN/m2，抗震设防烈度为7度，峰构形式为短肢剪力墙体系。
自然条件：基本风压值加速度为0.10g，设防地震分组为第一组，工程场地类别为三类，地面粗糙度为C类。
2、振动台设备基本情况及性能指标同济大学土木工程防灾国家重点实验室是我国土木工程领域内唯一的国家重点实验室，模拟地震振动台实验室为土木工程防灾国家重点实验室的重要组成部分。
在进行结构试验模型设计时，模拟地震振动台的性能指标是进行结构设计与试验的限制条件。
其基本性能指标如下：（1）振动台台面尺寸为4.0m×4.0m；（2）振动台的最大载重量为25吨，在最大载重量时振动台所能提供的运动幅值见下表1。
试验时所能施加到的最大加速度幅值与模型的总重量有关；（3）振动台所能传输的波形有周期波、随机波、记录到的实际地震的波，以及按照频谱特性所生成的人工波；（4）振动台传输的频率范围为0.1至50Hz；（5）可以提供三向平动和三向转动；（6）振动台电噪声对应台面加速度为0.3m/s2。
表1 最大载重时振动台所能提供的运动幅值3、模型设计原则结构模型试验在原则上应使模型结构与原型结构在动力表现和动力性能上完全相同。
因此模型结构与原型结构要满足几何尺寸相似、材料性质相似、边界条件相似和外部作用相似，概括地说就是要满足几何相似和物理相似。
结构模型几何相似比的设计原则上是越大越好，但同时要满足台面尺寸、吊装高度及台面最大载重量的要求。
根据本次试验的目的和振动台的性能参数、施工和起吊条件等方面的因素，确定试验模型的几何相似系数为模型∶原型= 1∶10。
建筑材料性质的相似较难实现和满足。
因为模型和原型都处于相同的重力环境下（即要S ），只有模型的密度比原型的大或弹性模量比原型的小，才能真实地模拟重力。
单舱地下综合管廊抗震性能振动台模型试验及数值模拟研究
单舱地下综合管廊抗震性能振动台模型试验及数值模拟研究一、研究背景随着我国城市化进程不断加快，城市地下管道网络变得越来越复杂，地下防护建筑也越来越多，单舱地下综合管廊被广泛应用。
在地震灾害中，地下综合管廊的受灾状况及抗震性能直接关系到城市的生命安全和经济发展。
因此，建立适用于地下综合管廊的抗震设计理论与方法具有重要的工程意义和学术价值。
二、试验目的本研究旨在探究单舱地下综合管廊在地震荷载下的抗震性能，对建筑的安全性和可靠性进行评估。
因此，试验的目的是研究单舱地下综合管廊在不同地震荷载条件下的破坏性状和动力响应，为其抗震设计提供科学依据。
三、试验方案1. 试验模型设计本试验采用1/20比例的地下综合管廊模型，其尺寸为1.2米×1.2米×0.6米，主要模拟了单舱地下综合管廊的结构形式和支撑系统，包括墙体、顶板、地板、立柱和支撑体等。
2. 试验装置本试验采用多自由度振动台试验装置，通过振动台模拟地震荷载作用于试验模型上，并观测模型的动力响应。
同时，还需要对试验模型进行加固和检测，确保试验结果的准确性。
试验时需要采集模型的振动信号和位移信号，以便后续的数据分析。
3. 试验方案本次试验采用了不同级别的地震动荷载进行了振动台试验。
主要分为低、中、高三个档次，对试验模型进行动力响应分析和破坏特征的观测。
四、试验结果及分析1. 动力响应分析试验结果表明，试验模型最大加速度、最大速度和最大位移分别随着地震动荷载的增大而增大，在强震作用下有明显的位移和加速度放大效应。
2. 破坏特征观测试验过程中，试验模型破坏的主要特征是顶板翘起、地基下沉、墙体开裂等，这些破坏形态与实际地下综合管廊在地震中的受灾情况较为一致。
同时，由于试验模型的震动台模拟，也能更直观地反映出地下综合管廊在强震作用下的破坏特征。
3. 数值模拟分析为了更好地分析试验结果，试验数据进行了数值模拟分析。
通过ABAQUS有限元软件对试验模型进行了建模和计算，得到了试验模型的动力响应和破坏特征。
层状岩体斜坡强震动力响应的振动台试验
层状岩体斜坡强震动力响应的振动台试验下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!层状岩体斜坡强震动力响应的振动台试验地震是地球表面突然释放的能量，对人类社会和工程结构造成严重威胁。
带钢结构连廊的不规则钢筋混凝土高层建筑振动台试验研究3篇
带钢结构连廊的不规则钢筋混凝土高层建筑振动台试验研究3篇带钢结构连廊的不规则钢筋混凝土高层建筑振动台试验研究1带钢结构连廊的不规则钢筋混凝土高层建筑振动台试验研究在城市化进程不断加快的今天，高层建筑的建设也不断增多。
钢筋混凝土结构是高层建筑的主要结构形式之一，而带钢结构连廊则是其常见的设计方式。
然而，在高层建筑的设计与施工过程中，振动问题一直是一个难以避免的问题，特别是对于不规则的建筑形式，其振动问题更加严重。
因此，本文旨在通过振动台试验，研究带钢结构连廊的不规则钢筋混凝土高层建筑的振动特性，为高层建筑的设计与施工提供重要参考。
一、试验设计本次试验选取一座20层、总高度约80m的不规则钢筋混凝土高层建筑进行振动台试验。
试验建筑为T型平面布置，其中第一至第八层的连廊采用了带钢结构设计，并且这些连廊均采用了不同的尺寸、不同的支座方式以及铰接连接方式。
试验装置采用了三自由度振动平台，由于本次试验主要研究连廊的振动特性，因此选择了在建筑顶部的结构节点处进行试验。
试验参数包括试验平台速度、质量分布和加速度传感器放置位置等。
二、试验结果分析从试验数据的分析中可以得到一些有关连廊振动特性的重要结论：1.连廊长、宽方向振动频率、振动模态正态波前图像特征差异较大通过试验数据的分析发现，在不同连廊长、宽方向下，振动频率有差异。
同时，振动模态的分析结果表明，正态波前图像特征也较大不同。
这表明，连廊长、宽方向具有不同的振动特性，需要在设计过程中充分考虑。
2.支座位置对振动模态的影响较大通过试验数据的分析发现，在不同支座位置下，振动特性也不同。
当支座位置选取不当时，可能会导致建筑结构的不稳定。
3.不同铰接连接方式对振动特性的影响较大通过试验数据的分析发现，在不同铰接连接方式下，振动特性也不同。
因此，在实际工程设计时应该选择恰当的铰接连接方式，以确保其振动特性满足设计要求。
三、结论通过本次试验，可以得到以下结论：1.不规则钢筋混凝土高层建筑中的带钢结构连廊具有不同的振动特性。
振动台试验(终极版)
一、前言模拟地震振动台可以很好地再现地震过程和进行人工地震波的试验，它是在试验室中研究结构地震反应和破坏机理的最直接方法，这种设备还可用于研究结构动力特性、设备抗震性能以及检验结构抗震措施等内容。
另外它在原子能反应堆、海洋结构工程、水工结构、桥梁工程等方面也都发挥了重要的作用，而且其应用的领域仍在不断地扩大。
模拟地震振动台试验方法是目前抗震研究中的重要手段之一。
20世纪70年代以来，为进行结构的地震模拟试验，国内外先后建立起了一些大型的模拟地震振动台。
模拟地震振动台与先进的测试仪器及数据采集分析系统配合，使结构动力试验的水平得到了很大的发展与提高，并极大地促进了结构抗震研究的发展。
二、常用振动台及特点振动台可产生交变的位移，其频率与振幅均可在一定范围内调节。
振动台是传递运动的激振设备。
振动台一般包括振动台台体、监控系统和辅助设备等。
常见的振动台分为三类，每类特点如下：1、机械式振动台。
所使用的频率范围为1~100Hz，最大振幅±20mm，最大推力100kN，价格比较便宜，振动波形为正弦，操作程序简单。
2、电磁式振动台。
使用的频率范围较宽，从直流到近10000Hz，最大振幅±50mm，最大推力200kN，几乎能对全部功能进行高精度控制，振动波形为正弦、三角、矩形、随机，只有极低的失真和噪声，尺寸相对较大。
3、电液式振动台。
使用的频率范围为直流到近2000Hz，最大振幅±500mm，最大推力6000kN，振动波形为正弦、三角、矩形、随机，可做大冲程试验，与输出力（功率）相比，尺寸相对较小。
4、电动式振动台。
是目前使用最广泛的一种振动设备。
它的频率范围宽，小型振动台频率范围为0~10kHz，大型振动台频率范围为0~2kHz，动态范围宽，易于实现自动或手动控制；加速度波形良好，适合产生随机波；可得到很大的加速度。
原理：是根据电磁感应原理设置的，当通电导体处的恒定磁场中将受到力的作用，半导体中通以交变电流时将产生振动。
混凝土振动台试验方法研究
混凝土振动台试验方法研究一、前言混凝土是建筑工程中最主要的建材之一，其性能对于工程的质量和安全至关重要。
因此，对于混凝土的性能进行测试和研究就显得尤为重要。
混凝土振动台试验就是一种常用的测试方法之一。
本文将介绍混凝土振动台试验的方法和步骤。
二、试验原理混凝土振动台试验是一种通过模拟地震或其他振动情况，对混凝土进行振动试验的方法。
试验过程中，会将混凝土样品置于振动台上，然后通过振动台产生振动，观察混凝土样品的性能变化，从而对混凝土的性能进行评估。
三、试验设备1.振动台振动台是混凝土振动台试验中最为重要的设备之一。
振动台的型号和规格应根据试验要求进行选择。
一般来说，振动台的频率应在10Hz以上，最大负荷应大于试验样品的重量。
2.加速度计加速度计是用来测量振动台产生的振动加速度的设备。
在试验过程中，加速度计应放置在振动台上方，以确保能够准确测量振动台产生的振动加速度。
3.控制系统控制系统是用来控制振动台振动的设备。
一般来说，控制系统应具备自动控制振幅、频率和时间的功能，并能够记录振动数据和试验结果。
4.混凝土模具混凝土模具是用来制备混凝土试样的设备。
模具的大小和形状应根据试验要求进行选择。
5.其他辅助设备包括称重设备、混凝土搅拌机等。
四、试验步骤1.制备混凝土试样首先，需要按照试验要求制备混凝土试样。
混凝土试样的制备应符合相关标准。
2.安装试样将制备好的混凝土试样放入模具中，并进行振实处理，以确保试样的密实性。
3.安装加速度计将加速度计放置在振动台上方，并连接到数据采集系统中。
4.安装试样和振动台将试样放置在振动台上，并将振动台固定在试验台上。
5.进行试验在试验过程中，应按照试验要求设置振动台的振动频率、振幅和试验时间，然后启动试验。
在试验过程中，应记录振动数据，并观察试样的变化情况。
6.结束试验试验结束后，应将试样取出，并进行性能分析和评估。
同时，应对试验过程中记录的数据进行处理和分析。
五、注意事项1.试验过程中应严格遵守相关标准和规范。
振动台试验全过程介绍
振动台试验全过程介绍振动台试验是一种用来模拟真实环境下的地震、风载、振动等外力作用下物体的振动响应的方法。
在振动台上可以控制振动频率、振动幅度和振动方向，以便研究物体的结构响应、动力学特性、疲劳性能等。
下面是振动台试验的全过程介绍。
1.试验准备在进行振动台试验之前，需要进行试验准备工作。
首先，需要制定试验计划，确定试验目的、试验参数、试验方案等。
然后，准备试验样品或物体，并进行必要的加工和安装工作，确保试验样品能够与振动台良好地连接。
此外，还需要准备各种测试仪器和设备，如加速度计、位移计、应变计等，以便对试验样品的振动响应进行测量和记录。
2.装配试样将试验样品或物体与振动台连接起来。
这通常需要使用夹具、螺栓或其他连接装置来确保试验样品与振动台之间的刚性连接。
对于大型试验样品，可能需要采取更复杂的装配过程，例如使用液压缸来确保试样与振动台的连接牢固。
3.设置试验参数根据试验计划和试验要求，设置振动台的试验参数。
这包括振动频率、振动幅度、振动方向等。
可以通过控制振动台的控制系统来调整这些参数。
同时，还需要确保试验参数的准确性和可靠性，可以通过测试和校准来进行验证。
4.开始试验在试验参数设置好后，启动振动台，开始试验。
振动台将按照预设的振动频率和振动幅度进行振动。
试验的持续时间可以根据需要进行调整，通常在几分钟到几小时之间。
在试验过程中，可以通过仪器和设备来记录试样的振动响应，包括加速度、位移、应变等。
5.数据分析与结果评估试验结束后，需要对试验数据进行分析和处理。
可以使用相关的数据处理软件和算法来提取试样的动力学特性和振动响应特征，比如共振频率、振动幅值等。
根据试验结果进行评估，对试样的结构强度和疲劳性能进行分析，并提出相应的改进措施。
6.结果报告和总结最后，根据试验结果编写试验报告，并进行相应的总结和分析。
试验报告应包括试验目的、试验方法、试验过程、试验数据分析和结果评估等内容。
同时，还需要提出试验过程中遇到的问题和改进的建议，供后续试验和研究参考。
振动台法试验装置试验方法 振动台如何操作
振动台法试验装置试验方法振动台如何操作振动台法试验装置试验方法；★将百分表架支杆插入每个试筒导向瓦套中；刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土，并尽量避免将这些细粒土刷进试筒内，然后分别测读并记录试筒导向瓦每侧试筒顶沿面（中心线处）各三个百分表读数，共 12 个读数（其平均值即为终了百分表读数 Rf）。
★充分搅拌烘干试样，即使其颗粒分别程度尽可能小；然后大致分成三份。
测定并记录空试筒质量。
★用小铲或漏斗将任一份试样缓缓装入试筒，并注意使颗粒分别程度小（装填宜使振毕密实后的试样等于或略低于筒高的 1/3）抹平试样表面。
然后可用橡皮锤或仿佛物敲击几次试筒壁，使试料下沉。
★放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与试样表面密合一致。
卸下加重底板把手。
★将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。
★设定振动台在振动频率 50Hz 下的垂直振动双振幅为 0.5mm；或在振动频率 60Hz 下的垂直双振幅为 0.35mm。
振动试筒及试样等，在 50Hz 下振动 10min；在 60Hz 下振动 8min。
振毕卸去加重块及加重底板。
★按本规程 25 步骤进行第二层、第三层试料振动压实。
但第三层振毕加重底板不再立刻卸去。
★卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。
振动台法试验装置试验方法符合标准:ISO167504：2023道路车辆—电气和电子装备的环境条件和试验4部分：气候环境JISD0208（1993）配件用开关类的环境条件和环境试验通用规定VW80101配件上电气和电子部件一般试验条件UL1703平面光伏电池板的UL安全标准GMW3172（2023）车辆环境、牢靠性和性能一般要求GMW3172（2023）配件电子牢靠性SAE__J2044美国配件行业标准GB—T2423.1_2023试验A：低温试验方法GB—T2423.3—2023试验cab：恒定湿热试验方法_GB—T2423.4—2023试验Db：交变湿热（12h＋12h循环）GB—T2423.34—2023试验Z—AD：温度—湿度组合循环试验GJB150—04—8604部分：低温试验GB—T10592—2023高处与低处温箱技术条件GB—T10586—2023湿热箱技术条件混凝土振动台的安装及维护混凝土振动台紧要用于建工、建材及科研单位，对混凝土试块或其它物料振实之用，现在的试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型等场所都有广泛使用。
实验终极版
1. 结构试验按实验目的、对象、荷载性质、实验场所、以及实验持续时间可将结构试验分为哪几类？2. 答:结构试验按试验的目的、对象，荷载性质、试验场所以及试验持续时间可将结构分为生产检验性试验和科学研究性试验，真型试验与模型试验；静力试验与动力试验；短期荷载试验与长期荷载试验。
2. 简述结构试验设计的基本原则。
答：1 ）真实模拟结构所处的环境和结构所受的荷载2）消除次要因素的影响，3）把结构反应视为随机变量4）合理选择试验参数5）统一测试方法与评价标准6）降低试验成本提高实验效率3. 为了满足加载和测量要求，试件设计和制作应进行哪些构造处理？1. 对于钢筋混凝土和预应力混凝土试件，在集中荷载作用点和支座部位预埋钢板，防止局部破坏2.对于砌体受压试件，上下表面的平整度都不能满足直接承压要求，一般将砌体砌筑在预制的钢筋混凝土垫块上，上表面采用坐浆的方法安装承受荷载作用的垫块，使作用力均匀的传到砌体上。
3.钢结构试件由热轧型钢、焊接型钢或其他薄壁杆件组成。
一般在杆件的端部应焊接钢板以便传力，在钢结构节点试验中，还应在杆件端部焊接铰链。
4.为测量混凝土内部应变、钢筋应变或温度，需要在浇灌混凝土之前预埋应变传感器或温度传感器，这些传感器应有可靠的防护措施，避免浇灌混凝土时被破坏。
4. 电阻应变片对粘贴工艺有哪些要求？如何检测电阻应变片的粘贴质量？答:⑴1_侧点基底平整、清洁、干燥，2一粘结剂的电绝缘性、化学稳定性和工作性都良好，以及蠕变小，粘贴强度高，温度影响小；3_同一组应变计规格型号应相同；4_粗贴牢固、方位准确、不含气泡；5_应变计粘贴完成后，用万用表再次检侧应变计的阻值；（2） 1一粘贴完毕后，用万用表再次检测应变计的阻值2用摇表检测应变计与被测结构间的绝缘电阻。
该电阻应大于20M欧姆以上。
5. 简述结构试验中活动和固定铰支座的特性和实现方案（要求画出铰支座的形式和构造示意图）。
可动铰支座：垂直方向不能移动，可以转动，可以沿水平方向移动。
混凝土振动台试验方法及其结果分析
混凝土振动台试验方法及其结果分析一、前言混凝土工程是土木工程中的一个重要分支，对于混凝土工程的设计和施工都需要进行一系列的试验和检测。
其中，混凝土振动台试验是一种常见的试验方法，在混凝土工程中起着重要的作用。
本文将详细介绍混凝土振动台试验方法及其结果分析。
二、试验原理混凝土振动台试验是一种模拟真实振动环境下混凝土的试验方法。
在试验中，将混凝土样品放置在振动台上，并施加一定的振动载荷，使混凝土在振动载荷下发生变形和破坏。
通过对混凝土在不同振动载荷下的变形和破坏情况进行观测和分析，可以得出混凝土的一系列力学性能参数，如抗压强度、弹性模量等。
三、试验设备1. 振动台：振动台是混凝土振动台试验的主要设备。
振动台应具有较高的振动频率和振幅，并能够在试验中稳定地输出振动载荷。
2. 试样支撑架：试样支撑架用于固定试样，使其能够在振动台上稳定地受到振动载荷。
3. 振动传感器：振动传感器用于测量振动台输出的振动载荷，以便进行试验参数的计算和分析。
4. 夹具：夹具用于夹持试样，以便进行试验。
5. 试样模具：试样模具用于制备混凝土试样，其尺寸应符合试验要求。
四、试验步骤1. 制备混凝土试样：根据试验要求制备混凝土试样，试样应充分拌和，并按照规定的尺寸制成。
2. 安装试样支撑架：将试样支撑架放置在振动台上，并固定好。
3. 安装振动传感器：将振动传感器安装在振动台上，并连接好数据采集器。
4. 安装试样：将试样放置在试样支撑架上，并用夹具夹紧。
5. 开始试验：根据试验要求设置振动频率和振幅，并开始试验。
试验过程中应注意观察试样的变形和破坏情况，并记录振动载荷和试样变形数据。
6. 结束试验：试验结束后，将试样从试样支撑架上取下，并进行相应的后续处理。
五、试验结果分析1. 抗压强度：通过对试验数据的分析，可以得出混凝土在不同振动载荷下的抗压强度。
通常情况下，抗压强度随振动载荷的增加而增加。
2. 弹性模量：弹性模量是描述混凝土弹性变形特性的参数，通过对试验数据的分析，可以得出混凝土在不同振动载荷下的弹性模量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、前言模拟地震振动台可以很好地再现地震过程和进行人工地震波的试验，它是在试验室中研究结构地震反应和破坏机理的最直接方法，这种设备还可用于研究结构动力特性、设备抗震性能以及检验结构抗震措施等内容。
另外它在原子能反应堆、海洋结构工程、水工结构、桥梁工程等方面也都发挥了重要的作用，而且其应用的领域仍在不断地扩大。
模拟地震振动台试验方法是目前抗震研究中的重要手段之一。
20世纪70年代以来，为进行结构的地震模拟试验，国内外先后建立起了一些大型的模拟地震振动台。
模拟地震振动台与先进的测试仪器及数据采集分析系统配合，使结构动力试验的水平得到了很大的发展与提高，并极大地促进了结构抗震研究的发展。
二、常用振动台及特点振动台可产生交变的位移，其频率与振幅均可在一定范围内调节。
振动台是传递运动的激振设备。
振动台一般包括振动台台体、监控系统和辅助设备等。
常见的振动台分为三类，每类特点如下：1、机械式振动台。
所使用的频率范围为1~100Hz，最大振幅±20mm，最大推力100kN，价格比较便宜，振动波形为正弦，操作程序简单。
2、电磁式振动台。
使用的频率范围较宽，从直流到近10000Hz，最大振幅±50mm，最大推力200kN，几乎能对全部功能进行高精度控制，振动波形为正弦、三角、矩形、随机，只有极低的失真和噪声，尺寸相对较大。
3、电液式振动台。
使用的频率范围为直流到近2000Hz，最大振幅±500mm，最大推力6000kN，振动波形为正弦、三角、矩形、随机，可做大冲程试验，与输出力（功率）相比，尺寸相对较小。
4、电动式振动台。
是目前使用最广泛的一种振动设备。
它的频率范围宽，小型振动台频率范围为0~10kHz，大型振动台频率范围为0~2kHz，动态范围宽，易于实现自动或手动控制；加速度波形良好，适合产生随机波；可得到很大的加速度。
原理：是根据电磁感应原理设置的，当通电导体处的恒定磁场中将受到力的作用，半导体中通以交变电流时将产生振动。
振动台的驱动线圈正式处在一个高磁感应强度的空隙中，当需要的振动信号从信号发生器或振动控制仪产生并经功率放大器放大后通到驱动线圈上，这时振动台就会产生需要的振动波形。
组成部分：基本上由驱动线圈及运动部件、运动部件悬挂及导向装置、励磁及消磁单元、台体及支承装置。
三、组成及工作原理地震模拟振动台的组成和工作原理1.振动台台体结构振动台台面是有一定尺寸的平板结构，其尺寸的规模由结构模型的最大尺寸来决定。
台体自重和台身结构是与承载试件的重量及使用频率范围有关。
一般振动台都采用钢结构，控制方便、经济而又能满足频率范围要求，模型重量和台身重量之比以不大于2为宜。
振动台必须安装在质量很大的基础上，基础的重量一般为可动部分重量或激振力的10~20倍以上，这样可以改善系统的高频特性，并可以减小对周围建筑和其他设备的影响。
2.液压驱动和动力系统液压驱动系统给振动台以巨大的推力，按照振动台是单向(水平或垂直)、双向〔水平一水平或水平一垂直)或三向(二向水平一垂直)运动，并在满足产生运动各项参数的要求下，各向加载器的推力取决于可动质量的大小和最大加速度的要求;自前世界上已经建成的大中型的地震模拟振动台，基本是采用电液伺服系统来驱动。
它在低频时能产生大推力，故被广泛应用。
3.控制系统在目前运行的地震模拟振动台中有两种控制方法:一种是纯属于模拟控制;另一种是用数字计算机控制。
模拟控制方法有位移反馈控制和加速度信号输入控制两种。
在单纯的位移反馈控制中，由于系统的阻尼小，很容易产生不稳定现象，为此在系统中加入加速度反馈，增大系统阻尼从而保证系统稳定。
与此同时，还可以加入速度反馈，以提高系统的反应性能，由此可以减小加速度波形的畸变。
为了能使直接得到的强地震加速度记录推动振动台，在输入端可以通过二次积分，同时输入位移、速度和加速度三种信号进行控制。
为了提高振动台控制精度，采用计算机进行数字迭代的补偿技术，实现台面地震波的再现。
试验时，由振动台台面输出的波形是期望再现的某个地震记录或是模拟设计的人工地震波。
由于包括台面、试件在内的系统的非线性影响，在计算机给台面的输入信号激励下所得到的反应与输出的期望之间必然存在误差。
这时，可由计算机将台面输出信号与系统本身的传递函数(频率响应)求得下一次驱动台面所需的补偿量和修正后的输入信号。
经过多次迭代，直至台面输出反应信号与原始输人信号之间的误姜小与预先给定的量值，完成佚代补偿并得到满意的期望地震波形。
4.测试和分析系统测试系统除了对台身运动进行控制而测量其位移、加速度等外，还可对被测试模型进行多点测量，一般是测量位移、加速度和应变等，根据需要来了解整个模型的反应。
位移测量多数采用差动变压器式和电位计式的位移计，可测量模型相对于台面的位移或相对于基础的位移;加速度测量多采用应变式加速度计、压电式加速度计，近年来也有采用差容式或伺服式加速度计。
电液式激振器的优点是重量轻、体积小，但却能产生很大的激振力，这种电液式激振器又称为动力千斤顶、电液伺服千斤顶、加振器、作动器等。
电液式振动台推力可达几十kN~几百kN，主要用于大型结构物的振动试验，诸如汽车的行驶模拟试验、工程结构的抗震试验、飞行器的动力试验以及电工、电子产品的整机环境试验、筛选试验等。
四、加载设计1、地震模拟振动台试验的加载设计地震模拟振动台试验的加载设计是非常重要的，荷载选取过大，试件可能很快进人塑性阶段甚至破坏倒塌，难以完整地量测和观察到结构的弹性和弹塑性反应的全过程，甚至可能发生安全事故。
荷载选取太小，不能达到预期日的。
产生不必要的重复。
影响试验进展，而且多次加载能对试件产生损伤积累。
因此，为获得系统的试验资料，必须周密地考虑试验加载程序的设计。
进行结构抗震动力试验，振动台台面的输人一般选用地面运动的加速度。
常用的地震波谱有天然地霞记录和拟合反应谱的人工地震波。
振动台是一个非线性系统，直接用地震波信号通过D/A转换和模拟控制系统放大后驱动振动台，在台面上无法得到所要求的地震波。
在实际试验时，地展模拟振动台的计算机系统将根据振动台的频谱特性。
对输入的地震波进行分析、计算，经处理后再进行D/转换和模拟放大，使振动台能够再现的地震波。
2、在选择和设计台面的输人运动时，需要考虑下列有关因素：(1)试验结构的周期如果模拟长周期结构并研究它的破坏机理，就要选择长周期分量占主导地位的地震记录或人工地震波，以便使结构能产生多次瞬时共振而得到清晰的变化和破坏形式(2)结构所在的场地条件如果要评价建立在某一场地土上的结构的抗震能力，就应选择与这类场地土相适应的地震记录，即要求选择地震记录的频谱特性尽可能与场地的频谱特性相一致，并需要考虑地震烈度和震中距离的影响。
在进行实际工程地震模拟振动台试验时，这个条件尤其重要。
(3)考虑振动台台面的输出能力主要考虑振动台台面的输出的频率范围、最大位移、速度和加速度、台面承载能力等性能，在试验前应认真核查振动台台面特性曲线是否满足试验要求。
3、地震模拟振动台试验的加载过程和试验方法地震模拟振动台试验的加载过程包括:结构动力特性试验、地震动力反应试验和量测结构不同工作阶段(开裂、屈服、破坏阶段)自振特性变化等试骏内容。
结构动力特性试验，是在结构模型安装在振动台以前，采用自由振动法或脉动法进行试验量测。
试验时应将模型基础底板或底梁固定。
模型安装在振动台上以后则可采用小振幅的白噪声输人振动台台面，进行激振试验，量侧台面和结构的加速度反应。
通过传递函数、功率谱等频谱分析，求得结构模型的自振频率、阻尼比和振型等参数。
也可采用正弦波输人连续扫频，通过共振法测得模型的动力特性。
当采用正弦波扫频试验时，应特别注意由于共振作用对结构模型强度所造成的影响，避免结构开裂或破坏。
根据试脸目的的不同，在选择和设计振动台台面输人加速度时程曲线后，试验的加截过程可以是一次性加载或多次加载的不同方案。
五、加载过程及试验方法1、一次性加载一次性加载试验的特点是：结构从弹性阶段、弹性阶段直至破坏阶段的全过程是在一次加载过程中全部完成的。
试验加载时要选择一个适当的地震记录，在它的激励下能使试验结构产生全部要求的反应。
在试验过程中，连续记录结构的位移、速度、加速度和应变等输出信号，观察记录结构的裂缝形成和发展过程，以研究结构在弹性、弹塑性以及破坏阶段的各种性能，如刚度变化、能量吸收能力等，并且还可以从结构反应确定结构各个阶段的周期和阻尼比。
这种加载过程的主要特点是：可以较好地连续模拟结构在一次强烈地震中的整个表现与反应。
但是因为是在振动台台面运动的情况下进行观测，所以对试验过程中的量测和观察设备要求较高，在初裂阶段，往往很难观攀到结构各个邵位上的细微裂缝。
破坏阶段的观测更具危险，这时只能采用高速摄影或摄像的方法记录试验过程，因此在没有足够经验的情况下很少采用这种加载方法。
2、多次性加载目前，在地震模拟振动台试验中，大多数的研究者都采用多次性加载的方案进行试验研究。
一般情况下可以分为以下几个阶段:（1）动力特性试验。
测定结构在各试验阶段的各种不同动力特性。
（2）振动台台面输入振动信号，使结构产生中的程度的开裂。
例如结构底层墙、柱微裂缝或结构薄弱部位的微裂缝。
（3）加大台面输入的振动信号，使结构产生中等程度的开裂。
例如剪力墙、梁柱节点等部位产生明显的裂缝，停止加载后裂缝不能完全闭合。
（4）加大台面输入的加速度幅值，使结构变为机动机构，若稍加荷载就会发生破坏，受拉、受压钢筋屈服，裂缝进一步发展并贯穿整个截面，但结构还具有一定的承载能力。
（5）继续加大振动台台面的振动幅值，使结构变为机动机构，若稍加荷载就会发生破坏倒塌。
在各个试验阶段，被试验结构各种反应的测量和记录与一次性加载时相同，可以明确地得到结构在每个试验阶段的周期、阻尼、振动变形、刚度退化、能量吸收能力和滞回特性等。
但由于采用多次加载，对结构将产生变形积累的影响。
六、观测及测量反应1、地震模拟振动台试验的观测设计和反应量测地震模拟振动台试验，一般需观测结构的位移、加速度、应变反应，结构的开裂部位、裂缝的发展、结构的破坏部位和破坏形式等。
在试验中位移和加速度测点一般布置在产生最大位移或加速度的部位，对于整体结构的房屋模型试验，则在主要楼面和顶层高度的位置上布置位移和加速度传感器(要求传感器的频响范围为。
0～100 Hz)。
当需要测量层间位移时，应在相邻两楼层布置位移或加速度传感器，将加速度传感器测到的信号，通过二次积分即可转化为位移信号。
在结构构件的主要受力部位和截面，应测量钢筋和混凝土的应变、钢筋和棍凝土的粘结滑移等参数。
测得的位移、加速度和应变传感器的所有信号被连续输人计算机或专用数据采集系统进行数据采集和处理，试验结果可由计算机终端显示或利用绘图仪、打印机等外围设备输出。
