电气二次回路的基本知识
4二次回路识图
5、一运一备排污泵控制：
5.1电气原件认知：
序号
编码
1
1RD
2
BD
3
HK
4
1TA/2TA
51QALeabharlann 2QA61C/2C
7
1RJ/2RJ
8
1HD/2HD
9
1ZJ/2ZJ/3ZJ/4ZJ
10
HD
11
B
12
1D/2D
13
1ZK 、2ZK、K
14
SJ
名称 控制电源保险 电源指示灯 手、自动切换 手动停止按钮 手动启动按钮 接触器 热继电器 泵运行指示灯 继电器 高液位指示灯 控制变压器AC220V/AC24V 排污泵电机 空开 时间继电器
•自动控制： 1运2备为例，当液位达到高液位时，2KA继电器带电（辅助触点常开点 闭合）3KA是低液位继电器已经带电，1KA继电器带电（辅助触点常开点 闭合），KM接触器带电（辅助触点常开点闭合），KH热继电器不动作的 情况下，排污泵启动。 自动停止是通过低液位来控制。低液位信号走，3KA继电器失电，1KA继 电器失电（常开点断开），KM失电辅助触点断开，排污泵停止。 2运1备启停原理同上。 •备用泵控制： 1运2备为例，1号泵在运行过程中停运，1C接触器常闭点闭合（11 14） 备用泵投入回路接通。SJ时间继电器带电，延时后2ZJ继电器带电。2号 备用泵投入运行。
名称 控制电源保险 电源指示灯 手、自动切换 手动停止按钮 手动启动按钮 接触器 热继电器 泵运行指示灯
继电器 高液位指示灯 控制变压器AC220V/AC24V 排污泵电机 空开
单台排污泵控制原理图
4.2 回路讲解：
排污泵启/停方式有两种： •手动启动/停止 •自动启动/停止 由图可知： •手动回路主要通过控制箱上的按钮QA /TA来控制，首先2K切换到 手动位置，1K控制电源开关闭合，一次电源开关ZK闭合，按下QA 按钮，KM接触器带电，KM接触器辅助接点（常开点）闭合，KH热 继电器不动作的情况下，排污泵启动。手动停止按下TA按钮，KM失 电辅助触点断开，排污泵停止。
电气二次回路基础知识
（4）因I、O易同于1和0混淆，因此，不允许单独 作为文字符号使用。
标号一般采用数字或数字和文字的组合，它表明 了回路的性质和用途。
交流回路的标号细则
1.2.3 识图要求和方法
2、对照图纸和图纸说明大体了解电气系统的结构， 并结合主标题的内容对整个图纸所表述的电路类型、 性质、作用有较明确认识。
3、识读系统原理图要先看图纸说明，结合说明内容 看图纸，进而了解整个电路系统的大概状况组成元件 动作顺序及控制方式，为识读详细电路原理图作好必要 准备。
4、在阅读原理接线图、展开式接线图应遵循一定 的原则。
4、信号回路
组成：由信号发送机构、传送机构及信号器具组 成。
作用：反映一、二次设备的工作状态。
5、调节回路
组成：由测量机构、传送机构、调节器和执行机 构组成。
作用：根据一次设备运行参数的变化，实时在线 调节一次设备的工作状态，以满足运行要求。
6、操作电源系统 组成：操作电源系统由电源设备和供电网络组成。 作用：为上述回路提供工作电源。
（2）符号方位不是强制的。在不改变符号含义 的前提下，符号可根据图面布置的需要旋转或成镜 像放置，但文字和指示方向不得倒置。
（3）导线符号可以用不同宽度的线条表示，以 突出或区分某些电路、连接线等。
（4）图形符号中一般没有端子符号。 （5）图形符号一般都画有引线。
➢ 动合触点：又称为“常开触点”，常态下处于断开 的触点，在动作后才处于闭合状态。
控制回路、信号回路、测量回路、调节回路、继 电保护和自动装置回路、操作电源回路。
1、测量回路 组成：由各种测量仪表及其相关回路组成。 作用：指示或记录一次设备的运行参数，方便运 行人员掌握一次设备的运行状况。
电气二次回路基础知识培训
TV2
A621～A629B62Biblioteka ～B629C621～C629
N621～N4629
L621～L629
控制保护
A1～A399
B1～B399
C1～C399
N1～N399
信号回路绝缘监察电压表的公共回路
A700
B700
C700
N700
交流回路数字标号组
三、阅读原理图方法
直流控制回路 按安装单位进行的，一个安装单位给定编号范围。一个安装单位分配约1000个号，正电源侧编单号，负电源侧编双号。每一台断路器的控制回路分配99个号。当一个安装单位有4台断路器时，他们的回路编号范围分别为101～109、201～209、301～309、401～409。对于某些重要回路还规定了专用回路编号。比如断路器1QF而言，正电源回路用101；负电源回路用102；合闸回路用103；合闸监视回路用105；跳闸回路用133；跳闸监视回路用135等。
将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。
缺点：对二次接线的某些细节表示不全面，没有元件的内部接线。端子排号码和回路编号、导线的表示仅一部分，并且只标出直流电源的极性等。
2.二次回路图分类
断路器
流互
电流继电器
时间继电器
信号继电器
中间继电器
DL跳闸线圈
2.二次回路图分类
现以某一10kV线路的继电保护装置为例加以说明，如图1-1所示
2.二次回路图分类
原理图解释
如图中可知，整套保护装置包括，时限速断保护，它由电流继电器1LJ、2LJ，时间继电器1SJ、信号继电器1XJ，连接片1LP所组成；过电流保护，它由电流继电器3LJ 、4LJ，时间继电器2SJ，信号继电器2XJ，连接片2LP所组成。当电路发生A、B两相短路时，动作过程如下：
《电气二次回路》课件
变电站二次回路主要包括电流、电压、功率等测量回路，以及控制、信号、保护等回路 。通过二次回路，可以监测一次设备的运行状态，控制一次设备的运行方式，实现故障
定位和切除，保障电力系统的安全稳定运行。
发电机二次回路
总结词
发电机二次回路用于控制和监测发电机 的运行状态，保障发电机的安全稳定运 行。
详细描述
高压电动机二次回路主要包括启动、调速、 保护等回路。通过二次回路，可以控制高压 电动机的启动和调速，实现高压电动机的无 功调节和有功控制；同时，还可以监测高压 电动机的运行状态，实现高压电动机的故障 定位和切除，保障高压电动机的安全稳定运 行。
低压配电屏二次回路
总结词
低压配电屏二次回路用于控制和监测低压配 电屏的运行状态，保障低压配电屏的安全稳 定运行。
与一次回路的关系
联系
电气二次回路与一次回路是相互关联的，二次回路通过控制 和调节一次设备的运行状态，实现对电力系统的控制和调节 。
区别
电气二次回路的工作电压较低，通常为直流或交流100V以下 ，而一次回路的工作电压较高，一般为高压或超高压。此外 ，电气二次回路主要用于控制和调节，而一次回路主要用于 输电和配电。
测量接线的分类
根据测量参数的不同，测量 接线可分为电流测量接线、 电压测量接线、温度测量接 线等。
测量接线的特点
测量接线具有测量精度高、 稳定性好、可靠性高等优点 ，广泛应用于各种工业自动 化控制系统中。
保护接线
保护接线的原理
通过保护装置和继电器等元件，实现对一 次设备的过流保护、过压保护、欠压保护
作用
电气二次回路在电力系统运行中起到至关重要的作用，它能够实现对一次设备 的远程控制、调节、保护和监测，保障电力系统的安全、稳定和经济运行。

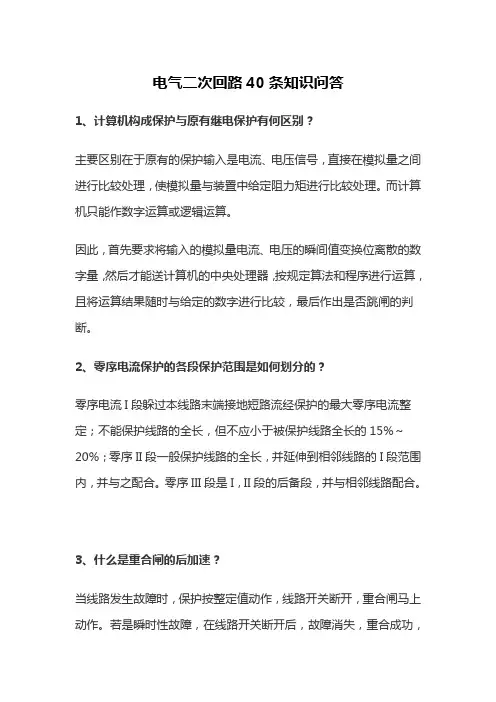

电气二次回路40条知识问答
电气二次回路40条知识问答1、计算机构成保护与原有继电保护有何区别？主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。
而计算机只能作数字运算或逻辑运算。
因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。
2、零序电流保护的各段保护范围是如何划分的？零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。
零序III段是I，II段的后备段，并与相邻线路配合。
3、什么是重合闸的后加速？当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。
若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。
4、错误操作隔离开关后应如何处理？（1）错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；（2）错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。
5、什么叫R、L、C并联谐振？电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。
6、距离保护的起动元件采用负序、零序增量元件有何有点？（1）灵敏度高；（2）可见做振荡闭锁装置的起动元件；（3）在电压二次回路断线时不会误动；（4）对称分量的出现于故障的相别无关，故起动元件可采用单个继电器，因此比较简单。
7、对控制开关的检查项目及其内容有哪些？对控制开关的检查内容有：（1）外壳清洁无油垢，完整无损；（2）安装应牢固，操作时不活动；（3）密封盖密封良好；（4）各接线头联接应牢固，不松动，不锈蚀；（5）转动灵活，位置正确，接触良好；（6）打开密封盖，用手电筒照着检查，内部应清洁，润滑油脂不干燥，接触点无烧损。

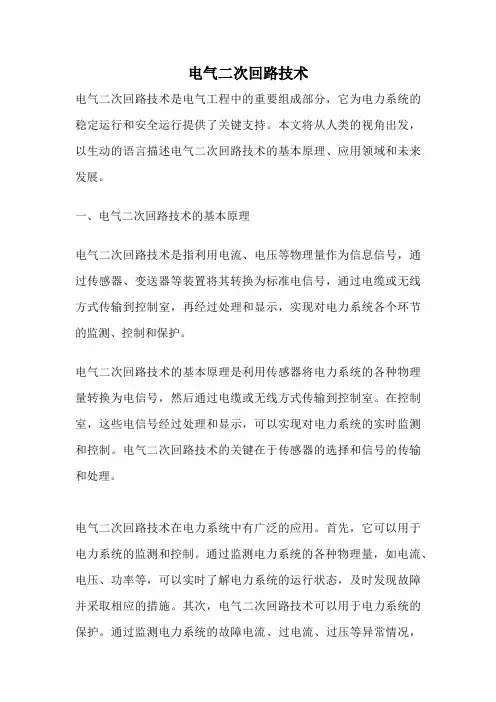

电气二次回路技术
电气二次回路技术电气二次回路技术是电气工程中的重要组成部分，它为电力系统的稳定运行和安全运行提供了关键支持。
本文将从人类的视角出发，以生动的语言描述电气二次回路技术的基本原理、应用领域和未来发展。
一、电气二次回路技术的基本原理电气二次回路技术是指利用电流、电压等物理量作为信息信号，通过传感器、变送器等装置将其转换为标准电信号，通过电缆或无线方式传输到控制室，再经过处理和显示，实现对电力系统各个环节的监测、控制和保护。
电气二次回路技术的基本原理是利用传感器将电力系统的各种物理量转换为电信号，然后通过电缆或无线方式传输到控制室。
在控制室，这些电信号经过处理和显示，可以实现对电力系统的实时监测和控制。
电气二次回路技术的关键在于传感器的选择和信号的传输和处理。
电气二次回路技术在电力系统中有广泛的应用。
首先，它可以用于电力系统的监测和控制。
通过监测电力系统的各种物理量，如电流、电压、功率等，可以实时了解电力系统的运行状态，及时发现故障并采取相应的措施。
其次，电气二次回路技术可以用于电力系统的保护。
通过监测电力系统的故障电流、过电流、过压等异常情况，可以及时断开故障电路，保护电力设备的安全运行。
此外，电气二次回路技术还可以用于电力系统的测量和计量，确保电力系统的计量准确性。
三、电气二次回路技术的未来发展随着现代电力系统的不断发展和变革，电气二次回路技术也在不断创新和进步。
未来，电气二次回路技术将更加智能化和自动化。
通过引入先进的传感器和控制算法，电气二次回路技术可以实现对电力系统的智能监测和控制，提高电力系统的可靠性和安全性。
同时，电气二次回路技术还将与其他领域的技术相结合，如人工智能、大数据等，实现对电力系统的智能化管理和优化运行。
电气二次回路技术是电力系统运行和管理的重要手段，它能够实现对电力系统的实时监测、控制和保护。
随着技术的不断进步，电气二次回路技术将发挥越来越重要的作用，并为电力系统的安全、稳定运行提供更加可靠的支持。
二次回路基本知识
二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。
二、了解二次回路的工作任务和主要内容。
三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。
四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。
五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。
一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。
二次回路的基本知识
二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。
主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。
(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。
（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。
接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。
2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。
（2）、继电保护及自动装置。
继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。
（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。
（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
二次的控制回路知识
二次控制回路
二次回路基本知识
二次回路的线号标注及接线
断路器控制回路
第一章 二次回路基本知识的基本方法 原理图、展开图、安装接线图
第一节 二次回路重要性
二次回路：凡对一次设备进行操作、控制、保护、 测量的设备以及各种信号装置，统称为二次设备。 与二次设备有关的线路叫二次回路。
控 制 电 缆 数 字 标 号
小 母 线 数 字 标 号
小 母 线 数 字 标 号
图线的布置： 横平竖直
尽可能减少交叉和弯折
电路或元件的布局：
功能布局法 大部分电气图，如 系统图、电路图、 逻辑图
位置布局法
接线图、电缆配置图、 屏面布置图
第三节 看二次回路图的基本方法 看图的要领 ：
“先交流，后直流；交流看电源，直流找线圈；
抓住触点不放松，一个一个全查清。”
“先上后下，先左后右，屏外设备一个也不
漏。”
第四节原理图、展开图、安装接线图
一、原理图：是用来表示二次回路各元件之间的连 接关系及工作原理的图样。 原理图中，二次回路及一次回路有关的部分画在一 起，各元件以整体形式绘出。原理图上能够清楚地 表明二次设备中各元件形式、数量、电气联系和动 作原理，有整体概念；
展开图中属于某个回路中的设备部件应画在展开式电路图的该部分中，于 是属于同一设备的不同部件可能会画在展开式电路图的不同的回路中。每 种回路又有许多电路的支路，这些支路在绘制展开式电路图时可以垂直排 列，也可以水平排列。 各支路排列的顺序为：对交流回路按相序，对直流回路按动作顺序。垂直 排列时各支路自左往右排列；水平排列时各支路自上往下排列。各支路中 设备的部件按实际情况相互连接。 阅读展开图要领：先看交流后看直流、自左往右看、自上往下看。首先先 按列或行一个支路一个支路的依照顺序读通，有时性质不同的支路是交错 画在一起的，要跳过无关支路、找到有关支路，把与这个支路有联系的所 有支路都找到。在读具体支路时，要首先找到继电器线圈的起动支路，然 后寻找该继电器的触点支路。一个继电器往往右几对触点，所有与该继电 器有关的触点支路都要找到。应一个支路一个支路的找下去，一个继电器 一个继电器地看通。
电气二次回路图的一般读图方法基础知识讲解
空气式时间继电器的工作原理
常Hale Waihona Puke 触头 延时闭合衔铁 线圈常闭触头 常开触头
常闭触头 延时打开
动作过程 线圈通电 衔铁吸合（向下） 连杆动作 触头动作
阻尼继 电器
继 电器的 铁心上 增加一 个阻尼 铜套， 即可构 成。
它是利用电磁阻尼原理产生延时的，由电磁感应定 律可知，在继电器线圈通断电过程中铜套内将感应 电势，并流过感应电流，此电流产生的磁通总是反 对原磁通变化。电器通电时，由于衔铁处于释放位 置，气隙大，磁阻大，磁通小，铜套阻尼作用相对 也小，因此衔铁吸合时延时不显著(一般忽略不计)。 而当继电器断电时，磁通变化量大，铜套阻尼作用 也大，使衔铁延时释放而起到延时作用。
安装接线图
安装接线图一般是根据展开图进行设计 的，它主要是结合现场设备及二次控制的 需要进行接线设计。一般规定本屏为起点， 其他屏为终点。
思路决定出路
由触头再连成另一回路；此回路中又可能串接有其它的继
电器线圈，由其它继电器的线圈又引起它的触头接通另一
回路，直至完成二次回路预先设置的逻辑功能。
•
E、"上下左右顺序看，屏外设备接着连"。主要针对展
开图、端子排图及屏后设备安装图。原则上由上向下、由
左向右看，同时结合屏外的设备一起看。
二次原理图
• 体现二次回路的工作原理，体现二次控制 回路构成及其动作过程，使得工作人员形 成一个整体的概念。
一般从电源入手，包含交流电流、交流电压回路
两部分；先找出由哪个电流互感器或哪一组电压
互感器供电（电流源、电压源），变换的电流、
电压量所起的作用，它们与直流回路的关系、相
电气二次回路学习总结
电气二次回路学习总结电气二次回路是电气系统的重要组成部分，它通常用于监控和控制电力设备。
在传统的电力系统中，电气二次回路通常用于保护和控制电动机、变压器、发电机等重要设备。
本文将介绍电气二次回路的基本概念、常见信号类型及其应用、常见故障和故障排查方法等方面的内容。
一、基本概念在电气系统中，电气二次回路是连接在各种保护和控制设备上的电缆和连接器，以传递电气信号的一种电气系统。
它包括多种类型的信号，包括电压、电流、功率、频率等。
电气二次回路通常用于控制电力设备的开关和保护，以确保其正常运行并减少故障。
在电气二次回路中，信号通常通过两根导线来完成，其中一根是通用地线，另一根则取决于信号类型。
例如，电压信号需要使用独立的导线来传输，而电流信号可以共享同一根导线。
同时，为了避免干扰，信号线与电源线要分离布置，两者平行时要保持一定的距离。
二、常见信号类型及其应用1.电压信号电压信号通常用于监测和控制电气设备中的电压变化。
例如，在空调系统中，电压信号用于检测供电电压，以确保设备的稳定工作。
在变压器保护系统中，电压信号用于检测变压器输入和输出端口的电压，以判断变压器是否正常工作。
3.功率信号三、常见故障及其排查方法1.信号导线接触不良信号导线接触不良是电气二次回路中最常见的故障之一。
可能导致信号传输中断或失真。
检查导线是否插入正确，插头是否焊接牢固，且插头表面接触良好。
必要时更换插头或导线。
2.信号干扰周围环境的电磁场可能会引起信号干扰，导致信号传输失败或失真。
使用屏蔽电缆或增加屏蔽层来减少信号干扰。
信号源故障可能会导致信号传输情况异常。
检查信号源是否正常工作，更换电源或信号源需要更换。
结论。
电气二次回路基础知识
（c）三相星形接线。 特点：提高保护的灵 敏度
Part4：电气二次测量监视回路
电流互感器使用的注意事项
1．电流互感器的接线应保证正确性。一次绕组和被测电路串联，而二次绕组应和连
接的所有测量仪表、继电保护装置或自动装置的电流线圈串联，同时要注意极性的正确性， 一次绕组与二次绕组之间应为减极性关系，一次电流若从同名端流入，则二次电流应从同 名端流出。 2．电流互感器二次侧所接负载是测量仪表、继电器的电流线圈等，它们匝数少、阻 抗小，通过的电流非常大，因此电流互感器在正常运行状态下近似于短路状态。 3．电流互感器的二次绕组绝对不允许开路。这是因为电流互感器正常工作时，二次 电流有去磁作用，使合成磁势很小。当二次绕组开路时，二次电流的去磁作用消失，一次 电流将全部用来激磁，这时，将在二次侧产生超过正常值几十倍的磁通，结果会使铁芯过 热而损坏互感器。同时，由于铁芯中磁通的急剧增加，在二次绕组上产生过电压，可能达 到数百甚至数千伏，将危及人身和设备安全。因此，为了防止二次绕组开路，规定在二次
Part4：电气二次测量监视回路
电压互感器使用的注意事项 1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、 连接组别、摇绝缘、核相序等。 2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和 所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正 确性。 3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应 超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。 4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路 时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二 次侧装设熔断 器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器 以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。 5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一 点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器 出现高电压危及人身安全。
电气二次回路的基本知识
三、二次回路的图纸〔1〕
二次图纸：通常分为“原理接线图〞和
“安装接线图〞。
原理接线图：通常又分为“归总式原理接
线图〞和“展开式原理接线图〞。
1〕归总式原理接线图：简称原理图，它
以整体的形式表示各二次设备之间的电气 联接，一般与一次回路的有关部分画在一 起，设备的接点与线圈是集中画在一起的， 能综合出交流电压、电流回路和直流回路
2.5mm2 。
2〕在保护的电流回路所选导线〔截面〕
要经电流互感器10％误差缺陷校核。
3〕在电压回路的导线〔截面〕要满足计
费电能表不大于％压降，保护与测量不 大于3％压降。
4〕在操作回路中，所选导线〔截面〕应
满足最大压降〔含回路中电流线圈阻抗〕
七、电缆截面的计算〔1〕
电流回路所选电缆要满足互感器10％误
五、二次回路的编号原则〔5〕
回路编号应用遵循一定的规则，主要为： 1〕对不同用处的直流回路，使用不同的
数字范围，如控制与保护回路用1～399 〔400～599〕，励磁〔或小开关〕分组，每一百为一组，如 101～199，301～399等，其中正极性回 路编为单数，由小至大，负极性回路编 为双数，由大至小。
其中： ΔU〔％〕－－控制回路正常工作时允许压降，
取10
UN－－直流额定电压，V
Imax－－流过回路的最大电流，A
S－－电缆截面，mm2
γ－－电导系数，铜取57m/Ω mm2
测量回路：由各种测量仪表及其相关回
路组成。其作用是指示或记录一次设备 和系统的运行参数，以便运行人员掌握 一次系统的运行情况，同时也是分析电 能质量、计算经济指标、理解系统潮流 和主设备运行工况的主要根据。
综合自动化已使该回路与三次回路
电气二次回路
§8.3 高压断路器控制回路
8.3.3 电磁操动机构的断路器控制回路
1.控制开关 控制开关是断路器控制和信号回路的主要控制元件, 1.控制开关 控制开关是断路器控制和信号回路的主要控制元件,由运行人员操作使 断路器合,跳闸,在工厂变电所中常用的是LW2型系列自动复位控制开关. 断路器合,跳闸,在工厂变电所中常用的是LW2型系列自动复位控制开关. LW2型系列自动复位控制开关 (1)LW2型控制开关的结构 (1)LW2型控制开关的结构
§8.2 操作电源 8.2.2 交流操作电源
2.控制回路,信号回路的交流操作电源 控制回路, (1)交流操作系统的闪光装置 (1)交流操作系统的闪光装置
交流系统闪光继电器原理接线图
§8.2 操作电源 8.2.2 交流操作电源
2.控制回路,信号回路的交流操作电源 控制回路, (2)交流操作系统中央信号装置 中央信号分事故信号和预告信号. (2)交流操作系统中央信号装置 中央信号分事故信号和预告信号.事故信号是用于 故障跳闸时的报警信号,预告信号是用于不跳闸故障的报警信号. 故障跳闸时的报警信号,预告信号是用于不跳闸故障的报警信号.
§8.2 操作电源 8.2.2 交流操作电源
交流操作电源的优点是:接线简单,投资低廉,维修方便.缺点是:交流继电器性能 交流操作电源的优点是:接线简单,投资低廉,维修方便.缺点是: 没有直流继电器完善,不能构成复杂的保护. 没有直流继电器完善,不能构成复杂的保护. 1.继电保护的交流操作方式 . (1)直接动作式 (1)直接动作式 (2)去分流跳闸的操作方式 (2)去分流跳闸的操作方式 (3)速饱和变流器式 (3)速饱和变流器式
§8.5
测量和绝缘监测监视回路
8.5.1 测量仪表配置 1.变配电装置中测量仪表的配置
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五,二次回路的编号原则(6)
某些回路形成了特定编号,不能随意挪作它用. 如:正负电源的101,102,红绿灯回路的135, 105等.
六,二次回路导线的选择(1)
按机械强度要求选择: (电缆与绝缘导线) 1)连接强电:截面不小于1.5mm2. 2)连接弱电:截面不小于0.5mm2.
六,二次回路导线的选择(2)
五,二次回路的符号
绘制二次回路的符号包括图形符号与文字符号. 图形符号如: 表示继电器的线圈, 表示继电器的节点. 文字符号如:TWJ表示跳闸位置继电器,线圈 与接点的文字符号一样. 注意新旧符号的对比,例见P18表1-7
五,二次回路的编号原则(1)
二次回路常采用回路编号法,相对编号法两种. 回路编号法:按"等电位"原则标注,在电气 回路中相同电位的回路采用同一编号.如跳闸 回路的7,分闸回路的37,电流回路的A411等. 这一编号方法便于读图时了解回路的作用,在 原理图中运用最多. 相对编号法:按接线对侧的设备名称编号,如 TWJ-1为位置继电器的1脚,I3-7为第一安装单 元第三个元件的7脚.这种编号法便于查找该 连线的趋向,常用于安装图中.
二,二次回路的范围(3)
测量回路:由各种测量仪表及其相关回路组成. 其作用是指示或记录一次设备和系统的运行参 数,以便运行人员掌握一次系统的运行情况, 同时也是分析电能质量,计算经济指标,了解 系统潮流和主设备运行工况的主要依据. 综合自动化已使该回路与三次回路的分界 点越来越模糊
二,二次回路的范围(4)
三,二次回路的图纸(2)
2)展开式原理接线图:以分散的形式表示二次 设备之间的连接.展开图中二次设备的接点与 线圈分散布置,交流电压,交流电流,直流回 路分别绘制.这种绘制方式容易跟踪回路的动 作顺序,便于二次回路的设计,也容易在读图 时发现回路中的错误. (例图P5 图1-2 10kV线路过流保护展开图)
七,电缆截面的计算(3)
控制及信号回路所选电缆要满足总压降不大于10%额 定电源电压的要求. 导线允许长度L=ΔU(%)UNSγ/2×100×Imax 其中: ΔU(%)--控制回路正常工作时允许压降, 取10 UN--直流额定电压,V Imax--流过回路的最大电流,A S--电缆截面,mm2 γ--电导系数,铜取57m/Ω mm2
四,二次回路的读图
二次回路图的逻辑性强,在绘制时遵循一定的 规律,读图时应按一定顺序进行才容易看懂. 一般读图的规律为: (例图 例图35kV线路二次回 例图 路展开图) 1)先交流,后直流; 2)交流看电源,直流找线圈; 3)先找线圈,再找接点,每个接点都查清; 4)先上后下,先左后右,屏外设备不能掉; 5)安装图纸要结合展开图.
回路编号应用遵循一定的规则,主要为: 1)对不同用途的直流回路,使用不同的数字范 围,如控制与保护回路用1～399(400～ 599),励磁回路用600～699. 2)保护与控制回路使用的数字按熔断器(或小 开关)分组,每一百为一组,如101～199, 301～399等,其中正极性回路编为单数,由小 至大,负极性回路编为双数,由大至小.
一,二次回路及其作用(2)
二次设备:是对一次设备及系统进行控制,调 节,保护和监测的设备.它包括:控制设备, 继电保护和安全自动装置,测量仪表,信号设 备等. 二次回路:二次设备按照一定规则连接起来以 实现某种技术要求的电气回路.
二,二次回路的范围(1)
控制回路:由控制开关与控制对象(如断路器, 隔离开关)的传递机构,执行(或操作)机构 组成.其作用是对一次设备进行"合","分" 操作. 调节回路:是指调节型自动装置.如由VQC系 统对主变进行有载调压,对电容器进行投切的 装置,发电机的励磁调节装置.它是由测量机 构,传送机构,调节器和执行机构组成.其作 用是根据一次设备运行参数的变化,实时在线 调节一次设备的工作状态,以满足运行要求.
信号回路:由信号发送机构和信号继电器等构 成.其作用是反映一,二次设备的工作状态. 操作电源系统:由电源设备和供电网络组成, 它常包括直流电源系统和交流电源系统.其作 用主要是给控制,保护,信号等设备提供工作 电源与操作电源,供结主变冷却,结水与结煤 等动力设备,确保发电厂与变电所所有设备正 常工作.
C相 中性 C c N n
零 L l
五,二次回路的编号原则(4)
数字编号的分配(具体见规程P82) 回路类别 控制与保护 信号 电流 电压 遥信 标号范围 1～399 700～799 400～599 母差300～399前加文字 600～799 前面加文字 800～899 备注
五,二次回路的编号原则(5)
二,二次回路的范围(6)
高频通道:以结合滤波器的初级,次级为分界 点.
三,二次回路的图纸(1)
二次图纸:通常分为"原理接线图"和"安装接线图". 原理接线图:通常又分为"归总式原理接线图"和"展 开式原理接线图". 1)归总式原理接线图:简称原理图,它以整体的形式表 示各二次设备之间的电气联接,一般与一次回路的有关 部分画在一起,设备的接点与线圈是集中画在一起的, 能综合出交流电压,电流回路和直流回路间的联系,使 读图者对二次回路的构成及动作过程有一个明确的整体 概念 (例图P4 图1-1 10kV线路过流保护原理图,缺点?)
七,电缆截面的计算(1)
电流回路所选电缆要满足互感器10%误差曲线要求. 导线面积计算公式S=K1L/γ (Z1-K2Z2-Z3) 其中: γ--电导系数,铜取57m/Ω mm2 Z1--按10%误差曲线查出的允许阻抗 Z2--继电器阻抗,Ω Z3--接触电阻,一般取0.05～0.1Ω L--电缆长度,m K1--连接导线的阻抗换算系数 K2--继电器的阻抗换算系数
二,二次回路的范围(5)
部颁《继电保护及安全自动装置运行管理规程》中连 接保护装置的二次回路(继电保护专业管理): 1)从电流互感器,电压互感器二次侧端子开始到有关继 电保护装置的二次回路(对多油断路器或变压器等套 管互感器,自端子箱开始. 2)从继电保护直流分路熔丝开始到有关保护装置的二次 回路. 3)从保护装置到控制屏和中央信号屏间的直流回路. 4)继电保护装置出口端子排到断路器操作箱端子排的跳, 合闸回路.
第四篇 电气二次回路
第O章 电气二次回路的基本知识
一,二次回路及其作用(1)
发电厂和变电所的电气设备可分为一次设备, 二次设备.(经常还将远动或测控设备称为三 次设备,通讯设备称为四次设备) 一次设备:也称主设备,是构成电力系统的主 体.它是直接生产,输送与分配电能的设备, 包括如:发电机,电力变压器,断路器,隔离 开关,母线,电力电缆与输电线路等.
五,二次回路的编号原则(2)
回路编号用3位或3位以下数字组成,需要标明 回路的相别或某些主要特征时,可在数字标号 的前面(或后面)增注文字符号.如1,37a, A630等.源自五,二次回路的编号原则(3)
交流回路的文字标号 相别 类别 文字符号 角注标号 A相 A a B相 B b 开口 三角 X x
五,二次回路的编号原则(6)
3)信号回路的数字编号,按事故,位置,预告, 指挥信号进行分组,按数字大小进行排列. 4)开关设备,控制回路的数字编号组,应按开 关设备的数字序号选取.如1KK所在的回路选 101～199,3KK所在的回路选301～399. 5)对接点,开关,按钮等两侧,虽然闭合时为 等电位,应不同编号,但只改变编号大小而不 改变单,双数(极性).经过回路中主要降压 元件(如线圈,电阻等)后改变其单,双数 (极性).
二,二次回路的范围(2)
继电保护和自动装置回路:是由测量回路,比 较部分,逻辑部分和执行部分等组成.其作用 是根据一次设备和系统的运行状态,判断其发 生故障或异常时,自动发出跳闸命令有选择性 地切除故障,并发出相应地信号,当故障或异 常消失后,快速投入有关断路器(重合闸及备 用电源自动投入装置),恢复系统的正常运行. 以上主要是指常规的电磁型继电器等构成 的保护与自动装置
三,二次回路的图纸(3)
安装接线图:包括屏面布置图,屏后接线图, 端子排图等. 屏面布置图:表示二次设备在屏面(及屏后, 屏顶)的安装位置,一般按实际尺寸的一定比 例绘制.(例图10kV线路保护屏屏面布置图) 屏后接线图:表示屏内二次设备间的电气连接 关系. (例图10kV线路保护屏背面接线图) 端子排图:表示屏端子排与屏内二次设备及屏 外电缆间的连接关系.(例图10kV线路保护屏 端子排图)
七,电缆截面的计算(2)
电压回路所选电缆要满足允许压降要求. 导线面积计算公式S= 3 KPL/γULΔU 其中:γ--电导系数,铜取57m/Ω mm2 L--电缆长度,m K--连接导线的阻抗换算系数 ΔU--允许电缆压降,V P--电压互感器每一相负载,VA UL --电压互感器二次线电压,V
按电气性能要求选择: 1)保护和测量的电流回路截面不小于2.5mm2 . 2)在保护的电流回路所选导线(截面)要经电 流互感器10%误差缺陷校核. 3)在电压回路的导线(截面)要满足计费电能 表不大于0.5%压降,保护与测量不大于3%压 降. 4)在操作回路中,所选导线(截面)应满足最 大压降(含回路中电流线圈阻抗)不大于10% 额定电源电压.
�
