胶体电池胶体配方资料

胶体电池胶体配方资料

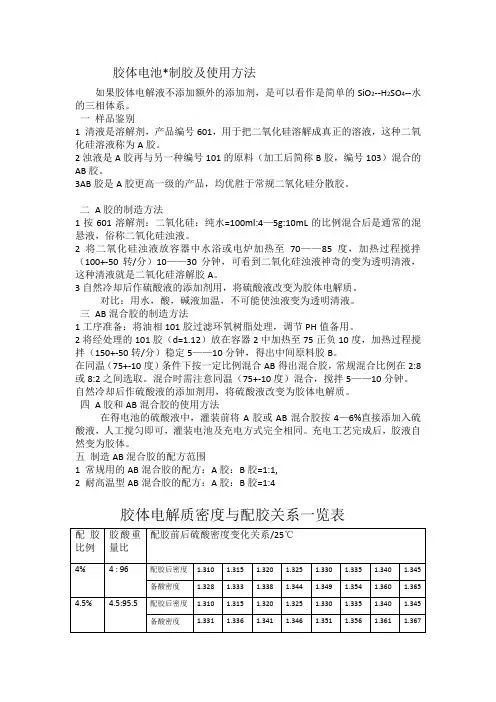

气相二氧化硅的分散：

气相二氧化硅原生粒径为纳米级，故需要在高速搅拌速度下方能使其原子间氢键打开，水与二氧化硅混合后建议在2000转/分以上分散设备中将其彻底搅拌均匀；（分散时间至少半个小时）建议采用母液法配制胶体（水与二氧化硅的经高速搅拌后的混合体为母液），一般母液中气相二氧化硅含量不低于10%，具体添加量应生产需求而定。

胶体电解液主要添加剂及其含量：

1.胶体分散后（即气相二氧化硅与水分散后），可添加万分之一的中性（无极性）

聚丙烯酰胺（80万到100万单位的），可进一步提高胶体的触变性和增稠效果；

2.在胶体中：相对气相二氧化硅的质量添加2%的NaOH,，对配制时可减少分

散的压力并对凝胶带来一些好处；

3.相对气相二氧化硅的质量添加1~2%的LiOH，不仅可较少分散的压力，也起

到比较好的凝胶效果，同时锂离子可渗透到活性物质内部起到各离子间的传递，还对电池寿命有一些提高。

（附注：若分散彻底且不知如何配比前提下应尽量避免添加任何添加剂）

电池其他材料对气相二氧化硅添加量的相互影响：

1.使用PVC或PE隔板胶体电池的胶体电解液可以在硫酸溶液中添加6~8%的

气相二氧化硅；

2.使用AGM隔板的松装配电池可添加4~6%的气相二氧化硅，紧装配电池可添

加2~4%的气相二氧化硅；

3.所有的胶体灌注都要采用真空灌注，电池效果才会显著，同时也可以在正极

铅膏里添加1%的SiO2，在和膏时加入可以提高电池寿命和大电池性能；

气相二氧化硅在胶体蓄电池中的作用及其注意事项：

在铅酸蓄电池中加入二氧化硅可起到增稠、凝胶的作用，同时可提高电池寿命，降低活性物质软化速度，因此在一般主要添加二氧化硅来提高电池性能，其他添加剂尽量少加，但如果要使凝胶效果等提高，可辅助其他少量添加剂，但应该在未加入硫酸之前添加并分散。例如：聚丙烯酰胺可大大提高凝胶性能和触变性能，但高分子的PAM在酸中会很快凝聚，不利于操作。

（附注：此配方仅为工程师手写记录，需实验验证后方可用于实际生产操作）
