PKPM建模分析的几大注意点
对于坡屋面PKPM建模的探讨与分析
对于坡屋面PKPM建模的探讨与分析在结构设计中，坡屋面建模一直是大家关注的问题，也是PKPM建模中的一大难点。
能否使软件建立的坡屋面模型更接近建筑实物，计算更加具体真实，也是大家最关心的问题。
PKPM建模中，我们有时将坡屋面简化为平屋面进行分析，如果坡屋面处设有一层水平板时，以坡屋面的平均高度作为层高建立一个标准层，当坡屋面没有水平板时候，按下层楼面至屋面的平均高度作为层高建立标准层，这种方法虽然简捷，但它不能反映结构的真实状态，所以我们常常把计算结果放大，放大到太保守的程度，很不经济。
本人认为在PKPM建模允许的情况下，应尽量使模型接近实物才能使软件更准确的接近实际计算。
标签：结构设计;坡屋面;PKPM建模随着我国城市建设的快速发展和人们生活需求的提高，坡屋面结构体系以其外形美观、立面造型丰富、抗渗漏、不易积水等优点，受到越来越多人的青睐。
它不仅广泛应用于别墅、写字楼等民用建筑，厂房等工业建筑，许多高层住宅建筑楼顶也从原来的平屋顶变成了一顶漂亮的帽子。
把它戴在楼顶可以算是一道美丽的风景，安全地站在城市的每一个角落。
1、坡屋面结构设计方案坡屋面一般有两种结构布置方式：一种是顶部直接做成斜板，当然这层斜板也同时起到屋面板的作用，斜板下可以做梁;也可以不做梁，直接做整体板壳结构。
另一种是做两层板，一层水平板，一层则按屋面造型来做，即存在俗称的“闷层”。
这两种方式都可以在结构跨度比较大的时候设置水平梁来抵消斜屋面产生的水平推力，然后采用梁托小柱的方法支撑倾斜部分。
2、建筑结构布置分析下面比较一下这两种结构布置形式：第一种不做“闷层”时，屋顶层对于空间的利用有较大的好处，实际上就是直接的提高了屋顶层的层高，特别是建设单位有特殊要求时可以采用，这种形式还可分为有折梁屋面和无折梁屋面。
其中若建成有折梁屋面，则应注意屋面折梁的梁高取值，梁高应取其有效高度，折梁高度按计算跨度确定;若建成无折梁屋面，则考虑屋面为一弹性板，这时在PKPM的SATWE计算时应将整个屋面定义为弹性板6，并在参数设置时勾选“楼板按有限元方式设计（仅对弹性板3或6有效）”，这时程序自动按照有限元板壳进行分割计算，应注意的是无折梁屋面的板厚在考虑计算跨度的情况下应取厚一点。
PKPM大跨度楼盖建模方法及关键点

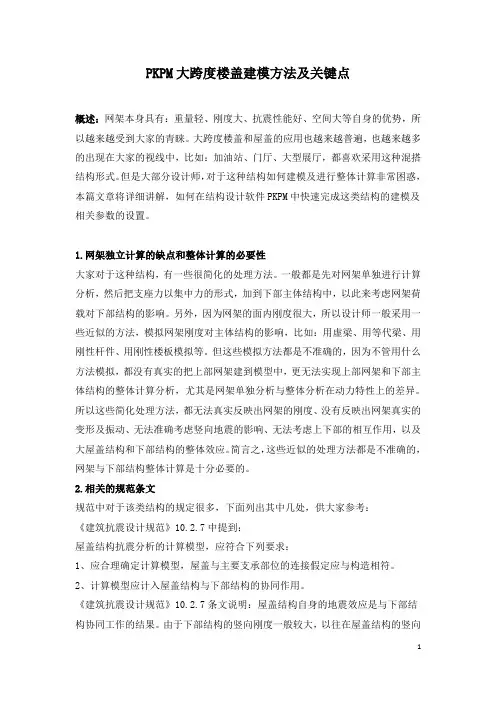

PKPM大跨度楼盖建模方法及关键点概述：网架本身具有：重量轻、刚度大、抗震性能好、空间大等自身的优势，所以越来越受到大家的青睐。
大跨度楼盖和屋盖的应用也越来越普遍，也越来越多的出现在大家的视线中，比如：加油站、门厅、大型展厅，都喜欢采用这种混搭结构形式。
但是大部分设计师，对于这种结构如何建模及进行整体计算非常困惑，本篇文章将详细讲解，如何在结构设计软件PKPM中快速完成这类结构的建模及相关参数的设置。
1.网架独立计算的缺点和整体计算的必要性大家对于这种结构，有一些很简化的处理方法。
一般都是先对网架单独进行计算分析，然后把支座力以集中力的形式，加到下部主体结构中，以此来考虑网架荷载对下部结构的影响。
另外，因为网架的面内刚度很大，所以设计师一般采用一些近似的方法，模拟网架刚度对主体结构的影响，比如：用虚梁、用等代梁、用刚性杆件、用刚性楼板模拟等。
但这些模拟方法都是不准确的，因为不管用什么方法模拟，都没有真实的把上部网架建到模型中，更无法实现上部网架和下部主体结构的整体计算分析，尤其是网架单独分析与整体分析在动力特性上的差异。
所以这些简化处理方法，都无法真实反映出网架的刚度、没有反映出网架真实的变形及振动、无法准确考虑竖向地震的影响、无法考虑上下部的相互作用，以及大屋盖结构和下部结构的整体效应。
简言之，这些近似的处理方法都是不准确的，网架与下部结构整体计算是十分必要的。
2.相关的规范条文规范中对于该类结构的规定很多，下面列出其中几处，供大家参考：《建筑抗震设计规范》10.2.7中提到：屋盖结构抗震分析的计算模型，应符合下列要求：1、应合理确定计算模型，屋盖与主要支承部位的连接假定应与构造相符。
2、计算模型应计入屋盖结构与下部结构的协同作用。
《建筑抗震设计规范》10.2.7条文说明：屋盖结构自身的地震效应是与下部结构协同工作的结果。
由于下部结构的竖向刚度一般较大，以往在屋盖结构的竖向地震作用计算时通常习惯于仅单独以屋盖结构作为分析模型。
PKPM建模十不要包括哪些
PKPM建模十不要包括哪些
PKPM建模十不要包括的内容：
1.平面节点不要过密，出现200的短梁，300的短墙。
2.竖向同一构件上下层节点不要不齐。
3.偏心构件不要偏到相邻节点上。
4.布墙处上下层节点不要不对应一致。
5.墙不要悬空。
6.两节点上有弧梁时不要不在中间加一节点。
7.不要将斜杆端点布在层间。
8.不要用层间梁当错层梁用。
9.不要忘了一个柱截面内有多个节点时将梁布通至柱节点。
10.不要跨节点布洞。
11.不要用轴线拉伸和平移在已输入荷载的情况下改模。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
PKPM使用中注意的问题
一、关于建模的注意事项：1、当发生节点过密情况，特别是各结构标准层合并后的总网格中节点过密时，可点网格生成菜单下的节点距离菜单，加大合并的节点距离从而把相距过近的多个节点合并为一。
2、上、下层位置应对齐的网格节点应确保对齐，以免形成总网格后的节点过多过密。
3、多使用偏心布置构件以减少过近过密网格节点产生，但不应把杆件偏心至另一相邻节点上。
4、为减少荷载导荷出错机会，布置墙处的各层上下节点尽量对应一致，即该部位各层网格节点不宜不同。
5、墙悬空时其下层的相应部位一定要布置梁。
6、洞口跨越墙的两个节点上下层之外，对跨越节点的洞口应作为两个洞口输入。
但是，如果按先输入大洞口，再输入洞口上的节点网格的次序，则程序会自动切割垮越新增节点的洞口为两个洞口。
另一方面，如果节点之间输入了两个洞口，则程序会在形成后面菜单数据后，在两洞口中间自动增加一个节点。
7、当在后面主菜单1中与与本章菜单中模型不一致，或发生错误时；可把各层重新生一下网点。
（可利用节点对齐功能，则各层可自动形成网点）8、两节点之间只能有一个杆件相连，对于两节点之间有弧梁、又有直梁的情况时，应在弧梁上设置一节点。
9、劲性混凝土、钢管混凝土构件的材料属性应定义为混凝土，结构主材应为钢和混凝土。
10、平面拼接，要使当前工程和拼接工程的层信息保持一致，低层往高层拼接。
11、斜杆端点应在楼层处，不应在层间，否则计算不予考虑。
12、除顶层外，用上节点高、梁顶标高、错层斜梁形成的斜梁，不能跨越本标准层。
13、层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。
14、按主梁输入的次梁三维结构计算程序默认为不调幅梁。
15、对于柱的布置，当柱截面跨越两个或多个节点时，要柱只是布置在了其中的一个节点上。
它与非布置节点处之间如果没有布置构件，则该柱将孤立地不和其他构件共同工作，一般应把柱截面内各节点间布置上梁。
PKPM注意事项
PKPM注意事项1.柱长度系数是否执行“混凝土规范7.3.11-3条”:是否执行“混凝土规范7.3.11-3条”,需要用户首先自行判断水平荷载产生的弯距设计值是否占到总弯距的75%以上,然后用户自行决定是否执行该条文。
执行该条文可能使得计算长度系数变化较大，并会影响到跃层柱的计算长度自动搜索。
一般建筑的高宽比在规范要求的范围内时，都可不考虑此问题，但当高宽比超出规范的限值时就应注意此问题，另外对于工业建筑当有较大的水平力作用在建筑物上时就要注意此问题2.关于错层PKPM中，如果楼板相错500以上，一般要按错层考虑。
错层时，应在PM中按两个标准层进行输入，TAT和SATWE会自动形成错层数据。
如果按一层输入并考虑错层影响，应该在TA T或SATWE中，定义弹性节点等措施。
## 错层结构的模型输入：当错层高度不大于框架梁的截面高度时，一般可近似地忽略错层的影响。
当错层高度大于框架梁的截面高度时，按两个标准层建模计算。
3. 层间梁层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。
4.JC中三种组合–标准组合•用于承载力设计（基础面积）–基本组合•基础设计–准永久组合•沉降计算5.上节点高上节点高即是本层在层高处节点的高度，程序隐含为楼层的层高，改变上节点高，也就改变了该节点处的柱高、墙高和与之相连的梁的坡度。
用该菜单可更方便地处理坡屋顶。
6.楼板错层当个别房间的楼层标高不同于该层楼层标高，即出现错层时，点此菜单输入个别房间与该楼层标高的差值。
房间标高低于楼层标高时的错层值为正。
首先键入错层所在的房间号或移动光标直接在屏幕上点取错层所在的房间，再键入错层值(m)。
本菜单仅对某一房间楼板作错层处理，使该房间楼板的支座筋在错层处断开，不能对房间周围的梁作错层处理。
7. 基础埋深不在同一标高时处理方法将基础高的柱的截面加大延至低基础面,模拟成等高基础面。
结构设计PKPM建模重难点内容说明概要
建筑结构设计中PKPM建模重难分析点 1结构概念设计、结构体系选择及结构布置 2根据建筑图选择合理的结构体系。
（合理的结构体系不仅对结构的安全性有着决定性影响，而且和经济性也有很大的相关性。
3进行梁、柱、墙等结构构件的合理的结构布置(全真模拟设计院与建筑、水、电、暖通专业的交流和协调过程。
4确定各类恒荷载及活荷载、线荷载、风荷载、地震作用 5使用PMCAD建立整体结构模型 6根据高层技术规范、抗震规范等进行合理的SATWE计算参数设定7按高层技术规范进行计算分析（重点是对周期比、位移比、刚度比、层间受剪承载力比、刚重比、剪重比、框架柱地震倾覆弯矩百分比等整体信息进行分析） 8对整体信息中超规范限值部分及结构构件计算超筋信息进行合理的调整 A.整体超限错误： 1）周期比超限： 2）位移比超限： 3层间刚度比、层间受剪承载力之比：4）刚重比： 5）剪重比： 6）框架柱地震倾覆弯矩百分比： B.局部超限错误： 1）连梁超限： 2）墙肢超限： 9整体计算结果合理性的判断 10局部构件计算结果合理性的判断 11对结构方案进行扩大初步设计原文建筑结构设计中PKPM建模重难分析点 ·结构概念设计、结构体系选择及结构布置（课程十一大核心之一）概念设计讲解（从历次大地震灾害的经验教训可以看出，对结构抗震设计而言，概念设计比计算设计更为重要，结构抗震性能的决定因素是良好的概念设计。
从哲学上分析，概念设计的提出本质上是对计算设计一统天下局面的否定，从而改变了传统的完全依赖计算结果进行设计的单一设计方法，是设计方法的一次质的飞跃。
） ·根据建筑图选择合理的结构体系。
（合理的结构体系不仅对结构的安全性有着决定性影响，而且和经济性也有很大的相关性。
（课程十一大核心之二） ·进行梁、柱、墙等结构构件的合理的结构布置(全真模拟设计院与建筑、水、电、暖通专业的交流和协调过程。
（课程十一大核心之三）如何根据建筑图选取合理的结构体系是第一步。
PKPM建模注意事项及参数涵义（顶）
PKPM建模注意事项及参数涵义（顶）PKPM建模、施工图、结构鉴定加固软件常见问题分析第一部分建模常见问题及软件处理一、０５版数据导入到０８版软件中要注意的问题*能够导入的数据——构件信息、交互输入荷载信息、设计参数、楼层组装信息、原PM主菜单2中输入的楼面信息、原PM主菜单3输入修改的房间恒活信息、次梁荷载信息。
(个人建议：尽量不要导入，实在需要导入，导入完后重新检查模型)二、层间编辑的使用方法和注意事项●支持层间编辑的命令；●不支持层间编辑的命令；三、工程拼装方式1）（合并顶标高相同的楼层）方式。
选择该方式，如拼装的两楼层顶标高相同。
将合并形成一个新的标准层。
两个被拼装的结构，不一定必须从第一层开始拼装，可以从任意标高开始拼装。
2）（楼层表叠加）方式。
楼层叠加拼装方式可以对合并标准层的操作进行控制，使工程拼装更加灵活方便，特别合适大底盘多塔结构的建模。
四、建模——常见应用应该注意的问题（08版）1、层间梁两端应有柱或墙，且不能跨越超过3个节点。
2、坡屋面斜梁可以与下层梁直接连接，不需要设短柱，但得布置封口梁，封口梁应输入下层梁，两梁重和。
3、坡屋面不考虑斜板作用，如果需要可以通过屋面斜撑体现斜板刚度。
坡屋面设计注意事项：1）旧版软件除顶层外，斜梁上下端标高都不应超过本层结构标高。
对于体育场馆等越层斜梁，应按楼层分段输入。
新版软件允许布置越层斜梁，即上层斜梁可以跨越数层与下层的梁或墙相交，但在交点处应人工在下层梁或墙上增加节点，以确保构件链接。
2）生成坡屋面时形成的山墙或异性剪力墙，旧版不能分析，新版能。
4、斜杆只认两端节点，与其他杆件看上去相连，其实是不连系的。
Satwe计算时默认为两个端点，如果想要考虑与杆件关系，就得分段布置。
5、剪力墙之间的连梁的输入方式——按墙体开洞输入；按连梁设计。
——按框架梁输入。
按框架梁设计。
●跨高比小于2.5，作为连梁设计；●跨高比小于5，作为框架梁设计；●跨高比小于2.5~5，由设计人员根据工程实际自行设计应当注意，剪力墙连梁是按连梁还是框架梁进行设计，不仅对连梁本身的内力和配筋计算有很大影响，对结构整体刚度、周期、位移计算也有影响。
PKPM中斜杆的建模及注意事项
PKPM中斜杆的建模及注意事项
1. 斜柱或支撑的建模都可由PKPM中的“斜杆布置”来实现
2. 对于混凝土及型钢、钢管混凝土斜杆，默认两端固接。
如果斜杆与Z轴夹角小于20°，则计算长度系数按框架柱考虑，即底层为1.0，其它层为1.25。
如果与Z轴夹角大于20°，则所有楼层计算长度系数取1.0。
按照柱配筋；钢斜杆默认两端铰接，计算长度系数1.0，按轴心受力杆件进行验算。
3. 斜杆的抗震等级默认同框架的抗震等级。
SATWE可以对与Z轴夹角小于20°的斜杆做0.2Q0调整。
斜杆的地震剪力计入本楼层的柱总剪力。
计算软件对斜杆进行强剪弱弯、强柱弱梁的调整，
即对斜杆的内力组合值，根据抗震等级乘以内力增大系数，再进行配筋及验算。
4. 斜杆的楼层受剪承载力
混凝土斜杆：
（1）当其与Z轴的夹角小于20°时，按普通柱的方式计算抗剪承载力；
（2 大于20°时，按斜杆计算抗剪承载力，此时只考虑混凝土截面内的型钢或钢筋的受拉承载力，再向平面投影；
钢斜杆：
（1）当其与Z轴的夹角小于20°时，按钢柱方式计算抗剪承载力；
（2）大于20°时，按钢斜杆计算抗剪承载力，并与欧拉临界压力比较取小值，再向平面投影，且考虑拉压的成对作用，承载力减半。
PKPM电算建模的技术要点
PKPM电算建模的技术要点PKPM（Pkpm电算建模）是一种应用于建筑工程领域的计算机辅助设计（CAD）软件。
其主要特点是可以通过数学模型对建筑结构进行分析和计算，以评估建筑物的稳定性和安全性。
PKPM电算建模的技术要点主要包括以下几个方面：1.建筑结构建模：PKPM电算建模首先需要将建筑结构进行三维建模。
这包括使用CAD工具创建建筑物的几何形状，包括房间、楼层、墙壁、梁、柱等。
建模过程中需要考虑建筑物的实际尺寸和材料。
2.材料力学特性：PKPM电算建模需要输入建筑材料的力学特性参数，如混凝土的抗压强度、钢筋的抗拉强度等。
这些参数对于计算建筑物的承载力和变形性能至关重要。
3.荷载计算：PKPM电算建模需要根据实际情况输入建筑物所承受的荷载，包括自重、活荷载、风荷载、地震荷载等。
这些荷载会影响建筑物的结构行为，需要准确计算和分析。
4.结构分析：PKPM电算建模通过数学方法进行结构分析，以评估建筑物的稳定性和安全性。
这包括静力学分析、动力学分析、热力学分析等。
在分析过程中，需要考虑材料的物理特性、结构的几何形状和受力情况等因素。
5.结果输出和展示：PKPM电算建模可以输出结构分析的结果，包括内力、位移、变形等。
这些结果可以用来评估建筑物的结构性能，并指导设计师进行结构优化和强化。
6.威胁控制：PKPM电算建模可以用于评估建筑物在自然灾害或人为破坏等威胁下的稳定性和安全性。
这有助于规划和设计建筑物的防护和抵御策略，以减少潜在风险。
7.监测和维护：PKPM电算建模可以用于建筑物的长期监测和维护。
通过实时监测结构的性能和受力情况，可以及时发现和处理潜在的结构问题，确保建筑物的持久性和安全性。
总结起来，PKPM电算建模是一种能够通过数学模型对建筑结构进行分析和计算的CAD软件。
它的技术要点包括建筑结构建模、材料力学特性、荷载计算、结构分析、结果输出和展示、威胁控制以及监测和维护等方面。
通过PKPM电算建模，可以提高建筑物的设计和施工效率，保障建筑物的稳定性和安全性。
pkpm建模总结
pkpm建模总结pk pm建模总结篇一：c ad绘图及pkpm建模经验总结梁板经验总结（201X. 7.18）一、底筋 1、b=300mm，应用≥3根； 2、底筋直径尽量相同；不同直径钢筋应相差两级（刚好两级）3、底筋的二排钢筋需是2的倍数。
4、抗震设计时，底部钢筋与上部钢筋的比值，一级不应小于0.5，二三级不应小于0.3（高规）5、若支座或底筋配筋面积大于12，注意搭接钢筋或通常筋面积不小于其1/4（一二级）6、若出现类似6根钢筋，应一排4一排2，不要出现3/37、梁底筋不小于14 8、贯通中柱的纵筋直径，不应大于矩形柱该方向尺寸的1/20或圆形柱弦长的1/20 （柱长 500mm应注意）抗规 6.3.29、梁上立柱梁配筋加强，箍筋加密10、屋面次梁编号L1 1、梁尽量用小直径钢筋以满足锚固长度（次梁搭主梁）12、附加筋的间距与原配相同二、支座筋1、通长筋尽量控制在d=20mm以内；2、梁宽b不同、标高不同时，查图集看是否钢筋可以连通（h/（b-50）=1/6）；3、支座筋根数应考虑间距：如b=200mm，最大能放三根22，但一般不放，太挤不好下混凝土，且容易与端部剪力墙之类的构件打架4、悬臂梁注意配筋加大5、挑板挑进梁内的板筋长度加长6、直径是12、14的钢筋注意看钢筋等级7、若悬臂较短，支座筋应全部伸出8、若出现三排钢筋，配筋面积应适当加大，因为第三排钢筋作用减弱9、支座筋应尽可能与通长筋直径相同三、箍筋 1 当梁配筋率大于2%时，应查规范增大箍筋直径（抗规P61)四、腰筋（板厚≤150mm时）1、h=550~600m m，用2根腰筋；2、h=650~750mm，用4根腰筋；3、h=800mm，用6根腰筋；4、h=900mm，用8根腰筋；5、以后h每增加100mm，增加2根腰筋6、若为搭接钢筋，注意加括号7、非抗震设计可不需要腰筋四、审图意见1、地梁层注意标高问题2、建筑外围墙可能为240厚，注意看梁宽（一般做250梁宽）3、如果梁都为构造配筋，看梁高是否合适，是否经济4、注意大跨度板的板厚取值5、注意主梁悬挑时次梁的跨数6、注意水池荷载7、柱子锚入基础为6d和150的大值，一般为1508、注意梯屋顶的标高结构图有没有表示出 9、次梁搭次梁时，注意跨数问题10、当楼梯净高较紧张时，梯梁可做300高建模1、风荷载计算中的结构基本周期，采用软件初次计算后的结果代回重算2、手动定义角柱 8 广东省高规要求混凝土等级不宜小于C30 画图之前1 是否有层高太小柱子太大形成的短柱2特殊的梁标高需要降低的 3 2级框架柱是否全高加密 4 雨棚空调板天沟飘窗的梁的地方没有人为增加抗扭钢筋 5特殊地方是否加强楼板开洞等等 6 若为倾斜建筑，注意字体方向要方便施工看图7基础以及柱图中注意柱子要填充 8 检查次梁是否全部定位，一根一根过出图之前1 图框是否和建筑统一出图编号出图日期 2 序号是否排对图纸说明是否为最新的 3 图纸每一张是否交代了的混凝土标号楼层标高。
PKPM建模要求
PKPM建模要求PKPM建模是指在计算机软件中对结构进行数学建模以模拟结构的力学性能和行为的过程。
PKPM是我国土木工程领域中最常用的结构分析与设计软件之一，具有丰富的功能和广泛的应用领域。
在进行PKPM建模时，需要遵循一定的要求和准则，以确保建模的准确性和可靠性。
首先，PKPM建模要求建立精确的结构几何模型。
结构几何模型是分析和设计的基础，其准确性对于分析结果的可信度具有重要影响。
在建立结构模型时，需要按照实际结构的几何尺寸和形状进行建模，确保几何模型与实际结构一致。
同时，要注意考虑结构的细节和复杂性，如梁的截面变化、节点连接、支座约束等。
此外，还需对结构的区域进行合理的划分，以便于后续的荷载分布和分析。
其次，PKPM建模要求选择适当的材料特性。
结构材料的特性对于结构的承载能力和行为具有重要影响，因此在建模时需要准确选择材料特性。
PKPM提供了多种常见材料的特性数据，如混凝土、钢材等，并允许用户根据实际情况自定义材料特性。
所选的材料特性应与实际结构材料相符，并仔细核对其参数值，确保准确性和一致性。
第三，PKPM建模要求正确定义荷载和边界条件。
荷载和边界条件的正确定义是进行结构分析的前提条件，对最后的分析结果起着决定性的作用。
在建模时，应准确选择适当的荷载类型和荷载组合，如自重荷载、活载、温度荷载等，并根据实际情况输入荷载参数。
此外，还需定义正确的边界条件，如支座约束、连接方式等，以模拟真实结构的边界行为。
第四，PKPM建模要求合理设置分析参数和假设条件。
分析参数和假设条件对于结构分析和设计的结果具有重要影响。
在进行PKPM建模时，需要根据实际情况合理设置分析参数，如分析方法、工程系数、构件刚度等。
同时，还需考虑到结构的变形和稳定性等因素，根据实际情况设置适当的假设条件。
合理设置分析参数和假设条件有助于提高分析结果的准确性和可靠性。
最后，PKPM建模要求进行合理的结果分析和验证。
建模完成后，需要对分析结果进行详细的分析和验证，以确保其准确性和合理性。
PKPM建模常见问题及处理建议
PKPM建模常见问题及处理建议PKPM CAD 邹军基本概念要求：1．构件定位柱：柱以节点定位，不考虑大小；梁墙定位：梁墙以网格线，不考虑大小。
2．节点距离对于复杂结构建模，进入PMCAD第一件事，将节点距离调整为150。
3．不要有独立悬挑构件。
4．偏心剪力墙尽量不偏心。
5．模型尽量简化。
一、长肢柱（或短肢墙）的输入.长宽比大于3时，柱、墙力学模型差异较小（内力、位移比较接近）.柱输入时，梁的跨度较实际大 * 节点距离. 配筋时，墙未考虑平面外弯矩 * 模型简化. 配筋时，墙未考虑平面处弯矩建议：1、长宽比小于3时，按柱输入；2、平面外受力较大时，尽量按柱输入；3、长宽比大于5时，按墙输入。
4、长宽比在3～5时，可根椐实际情况灵活掌握。
二、连梁（洞口）普通梁的输入.跨高比2—4梁受力差异较小建议：跨高比小于2，应按洞口输入；大于5，按梁输入。
三、一根转换梁上两道剪力墙建议：将梁分成二根，梁间加刚梁连接。
四、偏心问题原则：剪力墙尽量不偏心1、柱可以任意偏心输入，程序自动以柱形心为坐标点（结果无影响）2、梁偏心超出柱范围时，应加网络线直接输入。
程序不允许梁偏心过相邻节点，结果有影响。
3、梁上墙偏心：梁柱扭弯未能考虑；应处理：加钢臂。
五、圆弧梁处理* PMCAD处理楼面荷载时，由两点直线代替圆弧，荷载将减少；* 处理: 在圆弧上多加上几个节点。
六、斜坡输入* 用上节点高 * 荷载按投影计算* 输斜梁 * 风荷载未考虑斜坡部分* 输斜柱七、主、次梁输入问题区别：次梁不参与整体计算建议：在容量许可情况下，所有梁在交互输入中输入，即均按主梁输入。
八、基础梁输入问题（非地基梁）基础梁可以作为一层，在上部结构中输入。
* 地下室层数应为1九、不等高基础* 分层输入* 输入地下室层十、楼面洞口输入1、PMCAD次梁楼板中开洞，自动扣洞口荷载。
2、将板厚设为0，板上荷载不扣。
十一、错层（跃层）输入* 增加层数* 注意柱计算长度* 注意节点水平位移十二、多塔输入.按层输入 . SATWE分塔.SATWE调各塔参数（层高，强度等）.分塔原则：主要考虑风荷载、输出格式* 其他计算结果不变分塔时，不能将一个构件同时分给两个塔十三、连体输入.按层输入 . SATWE分塔 .SATWE调整.PMAP整体计算连接部分薄弱时应为弹性板，对称结构连接受力简单，复杂时受力较大。
PKPM建模分析的几大注意点
PKPM建模分析的几大注意点PKPM（Professional Knowledge-based Process Management）是一种基于知识的过程管理方法，用于对复杂系统进行建模和分析。
在进行PKPM建模分析时，需要注意以下几个重要点：1.系统的目标和范围：在进行PKPM建模分析之前，需要明确系统的目标和范围。
系统目标是指系统需要达到的特定结果或效果，系统范围是指系统所包含的功能和组成部分。
明确系统的目标和范围有助于确定需要建模和分析的关键要素以及避免过于冗杂和复杂的建模。
2.确定关键要素：在进行PKPM建模分析时，需要确定系统中的关键要素。
关键要素是指对系统影响较大且需要进行详细建模和分析的要素。
关键要素的确定需要综合考虑系统的目标和范围、系统中各要素之间的关系以及系统中可能存在的风险和挑战。
确定了关键要素后，可以有针对性地进行建模和分析，提高分析的准确性和效率。
3.选择合适的建模方法：PKPM建模分析可以使用多种建模方法，如流程图、数据流图、用例图等。
在选择建模方法时，需要考虑建模的复杂性、可视化效果、易于理解和沟通的程度等因素。
不同的建模方法适用于不同的场景和目的，选择合适的建模方法有助于清晰地描述系统的过程和交互。
4.紧密结合实际情况：PKPM建模分析需要紧密结合实际情况，尽量准确地反映出系统的运行过程和变化。
建模时需要充分了解系统的实际运行情况，获取相关数据和信息，并与相关人员进行交流和讨论。
通过与实际情况的紧密结合，可以找出系统中存在的问题和优化的空间，并提出合理的建模和分析方案。
5.定量和定性的结合：PKPM建模分析可以采用定量和定性相结合的方法，既注重定量数据的分析，又注重定性因素的综合评估。
定量分析可以通过统计数据、模拟实验等方法来进行，定性分析可以通过专家访谈、问卷调查等方法来进行。
定量和定性相结合有助于综合评估系统的性能、效果和稳定性，提高分析的全面性和准确性。
6.结果的解释和应用：PKPM建模分析的结果需要进行解释和应用。
PKPM建模注意事项
1、建立模型1.1 08版PMCA突破标准层模型建模方式的局限性，实现建模三合一及四种建模方式1.2 PMCAD 如何输入任意截面柱，任意形状板洞、斜梁、错层墙、斜墙、越层斜杆等特殊构件1.3 人防荷载、吊车荷载为何提前到建模中输入，如何快速输入吊车荷载1.4 08 版广义楼层组装与传统楼层组装有何区别，【工程拼装】和【楼层组装】的新用法1.5 次梁作为主梁输入和作为次梁输入有何区别，次梁与边跨主梁相交是否需要设置铰接1.6为何有时SATWE寸井字梁的计算结果与查设计手册相差很大1.7 带水平梁的坡屋顶如何建模计算，是否需要输入虚柱，椭圆形建筑如何建模1.8 梁与梁搭接点与柱很近时形成的短梁容易超筋，如何解决1.9 什么是刚性梁，虚梁和虚柱，各有何特点及作用1.10 为什么主梁上伸出的“悬臂梁”配筋很小，而封口梁超筋，如何解决1.11数据检查时显示“两节点间距小于150mm的提示如何处理2、计算分析2.1 如何正确选择计算软件SATW、E TAT、PMSA、P PK、QITI ，各软件的功能、特点及适用范围2.2 “水平力与整体坐标夹角”是什么意思，如何输入该角度，是否必须考虑最不利地震作用方向2.3“裙房层数”是否包括地下室，软件是否能将塔楼和裙房连接处的构件都予以加强2.4 为什么要“对所有楼层强制采用刚性楼板假定”，没有定义弹性板是否需要选择该项2.5“墙梁转框架梁的控制跨高比”是什么含义，有何作用2.6 模拟施工加载有何作用，08 版增加的施工次序如何应用2.7 “设缝多塔背风面体形系数”有什么作用，如何正确输入该值2.8为什么SATW没有扭转耦联选项，地震加速度值不在规范规定的数值范围内如何处理2.9什么是基于性能的抗震设计，如何用SATW进行中震（大震）不屈服（弹性）设计2.10 为什么要“考虑偶然偏心”和“考虑双向地震作用”，如何判断“明显不对称，不规则”2.11 为什么“计算振型个数”设定的太多或太少都不行，如何判断振型数设定合理2.12 “梁活荷载内力放大系数”与“梁活荷不利布置最高层号”有何关系，如何设定2.13 如何设定剪力墙“连梁刚度折减系数”，连梁有哪两种建模计算方式，连梁超筋如何处理2.14 如何设定“中梁刚度放大系数”，如何设定带地下室建筑的“剪力墙加强区起算层号”2.15 总选择“按抗震规范5.2.5 条调整各楼层地震内力”有什么不妥2.16 结构薄弱层有几种类型，哪些由程序自动判定，哪些必须由人工指定2.17 如何设定0.2Qo 调整系数，调整值是否可以超过2，多塔大底盘结构能否分段设定调整系数2.18 SATWE口何考虑混凝土柱的计算长度，能否自动判断水平荷载弯矩值是否大于总弯矩值的75%2.19 SATWE如何考虑越层柱的计算长度，越层柱各层配筋不同是何原因，如何处理2.20 单偏压计算与双偏压计算各有何特点，如何正确选择柱配筋计算方式，双偏压验算如何操作2.21 刚性楼板和弹性楼板的受力特点和各自适用范围2.22 剪切刚度、剪弯刚度、地震剪力与地震层间位移比三种刚度计算方法各有何特点和适用范围2.23 计算控制参数：位移比、周期比、刚度比、层间受剪承载力比、刚重比、剪重比等如何调整，如何分析计算书和动态云斑图2.24 为什么有时多肢剪力墙边缘构件配筋过大，如何调整3、特殊结构设计一、砌体结构3.1 QITI 程序可以计算带地下室或半地下室的砌体结构吗3.2 “砼墙与砌体墙弹塑性模量比”是什么意思，如何正确输入该参数3.3 提高砌体墙截面抗震受剪承载力和受压承载力的途径和方法3.4 带错层、带变形缝、带井字梁的砌体结构如何分析3.5 砌体结构中的混凝土构件，如阳台、雨蓬、挑檐、悬挑梁等如何设计计算二、底部框架- 抗震墙结构3.6 规范对底框结构抗震墙设计有何要求，如何调整抗震墙的刚度比和高宽比3.7 按“经验考虑墙梁上部作用荷载折减”和“按规范墙梁方法确定托梁上部荷载”是什么含义，如何合理选择墙梁导荷方式3.8 为什么调整一层底框的洞口大小对刚度比影响很小，这类结构如何调整层间刚度比3.9 新版软件底框结构的设计步骤，为什么不宜采用整体有限元算法，悬挑梁设计的注意事项三、带地下室结构3.10 如何设置地下室的“回填土对地下室约束相对刚度比”和“剪力墙加强区起算层号”3.11 地下室与上部结构整体计算的方法和步骤，以实例说明地下室嵌固部位如何设定3.12 软件如何计算地下室外墙侧土、侧水压力，地上建筑物的挡土墙是否可以采用地下室算法四、多塔大底盘结构3.13 多塔结构哪些控制参数需要采用离散分析模型，以实例说明如何切分多塔模型进行计算分析3.14 多塔结构转换为单塔结构分析的条件及可行性，多塔结构的抗震措施和电算注意事项五、带缝和连体结构3.15 如何设定带缝结构风荷载遮挡边及考虑遮挡边对风荷载的影响3.16 强连体结构和弱连体结构设计计算要点上帝完全是为了坚强我们的意志，才在我们的道路上设下重重的障碍outlookzhyshz积分260帖子212#22009-4-29 10:10六、错层结构3.17 各类错层结构如何建立模型，错层结构的计算方法、分析难点和应对措施3.18 实例说明如何设计超高层错层住宅楼七、转换层结构3.19 转换层结构的计算分析方法，框支剪力墙转换结构如何设置参数和设定特殊构件3.20用FEM单榀框支剪力墙结构作二次分析应注意什么问题八、短肢剪力墙结构3.21 如何判断短肢剪力墙和短肢剪力墙结构，以实例说明短肢剪力墙结构的计算分析方法3.22 上部塔楼为短肢剪力墙结构，下部裙房为框支转换结构，其结构体系应如何设定九、其它特殊结构3.23 异型柱结构如何建模、计算和绘图3.24板柱-剪力墙结构如何分析，如何应用复杂楼板有限元程序SLABCA［进行二次分析十、钢结构3.25 如何设计顶层为门式刚架的框架结构3.26 如何设计超过20 吨吊车的门式刚架形式的单层厂房3.27 如何设计混凝土柱实腹钢梁的单层厂房3.28钢结构计算书中显示Mu<1.2Mp是什么意思，为何加大构件截面不能解决问题4、施工图设计4.108 版结构施工图中的钢筋层有何含义，梁钢筋归并是如何计算的4.2 为什么有时施工图中的配筋值比计算值大，有时比计算值小4.3 施工图中梁梁相交节点处显示的三角和圆圈有何含义，如何修改4.4 考虑支座宽度对梁裂缝计算有何影响，为什么单纯增大梁配筋面积不是控制裂缝的有效手段4.5 梁挠度计算为何增加新参数“使用上对挠度有较高要求”和“将现浇板作为受压翼缘”4.6 如何控制剪力墙边框柱与剪力墙，还是与框架柱一同出图4.7 楼板参数“近似按矩形计算时面积相对误差”有何含义，如何输入4.8传到AutoCAD中的轴线标注为何不好修改4.9传到AutoCAD中的字型如何改为Windows字体，如何将文字两边对齐改为左对齐5、基础设计5.1用JCCAD进行基础设计是否必须输入地质资料5.2“结构物± 0.00 对应的地质资料标高”是何含义，应输入绝对标高还是相对标高5.3 地质资料土层输入要注意哪些问题，有局部夹层的土层如何输入5.4 如何输入勘探孔点位置，如何动态编辑孔点土层5.5“承载力修正用基础埋置深度”如何输入5.6 独基和条基如何“自动计算覆土重”5.7 “拉梁承担弯矩比例”是何含义，如何输入该参数5.8 基础荷载组合的类型、应用范围及计算方法5.9为什么在JCCAD中还要再次输入“活荷载按楼层折减系数”5.10 设计砌体结构墙下条形基础，如何避免生成独立基础5.11 为什么不能在独基的拉梁上直接输入填充墙或其线荷载5.12 基础设计时如何选择上部结构传来的荷载组合5.13砖混荷载和PM荷载有什么差别，如何选用5.14 如何显示校核基础的各类荷载组合5.15为什么SATW和TAT的“底层柱、墙最大组合内力简图”中的数据不能用于基础设计5.16 如何在基础施工图中自动标注柱的插筋数据5.17 【重心校核】命令和程序退出时自动重心校核结果为什么不同5.18 如何在桩筏板基础上实现疏密布桩5.19 梁元法和板元法都可以计算梁筏板，如何选择5.20 如何定义弹性地基梁的截面尺寸，新版软件能否自动形成地梁翼缘的宽度5.21 变形缝处的地基梁要承担两道墙（或柱）的荷载，如何建模5.22 弹性地基梁计算结果抗剪强度不够怎么办5.23 采用梁元法计算平筏板，墙（柱）下需要布置暗梁（板带）吗5.24 如何把任意布置的群桩或几个独立桩承台合并为一个桩承台5.25 上部为框架结构，下部为带拉梁的桩承台基础（或独立基础），可以用增加标准层的方式计算拉梁配筋吗5.26 如何自动生成任意角度或偏心的独立基础5.27 独立基础“承载力计算时基础底面受拉面积/ 基础底面积”是何含义5.28 独立基础有最小配筋率要求吗5.29 为什么有时节点荷载很小而程序生成的独基底面积很大5.30 多柱基础（独基、承台）角度不合适如何处理5.31 JCCAD 能解决墙下条基相交处基础面积重复计算问题吗5.32 如何设计框架结构填充墙下的条形基础5.33 基础设计如何选择板元法（或梁元法）的计算模型5.34 如何考虑上部结构刚度对基础设计的影响5.34 筏板基础的后浇带“加荷比例”参数如何输入5.36 采用板元法计算时，基床反力系数（K 值）如何取值和调整5.37 按文克尔假定计算和“按广义文克尔假定计算”有何差别5.38 “双筋配筋计算受压区配筋百分率”是何含义，如何正确输入该参数5.39 设计筏板基础，如局部筏板有附加荷载（如局部有地下室），如何处理5.40 为什么有时用梁元法与板元法计算同一基础结果不同5.41 大底盘高层建筑的基础设计如何控制差异沉降5.42 有软下卧层的基础如何验算5.43上部结构计算使用的是MIDAS ETABS等国外软件，如何使用JCCAD S行后续基础设计6 、其它6.1如何在一台计算机上安装运行多个版本的PKPM应用软件6.2 08版如何在CFG平台上将AutoCAD建筑平面图转换为PKPM吉构模型6.3如何对PKPM工程文件进行备份与恢复6.4 PKPM软件如何进行图形编辑、打印、转换等后处理工作上面是pkpm工程部专题研讨会的提纲，可惜没有参加上，不知道谁有电子版的，共享一下。
PKPM系列软件常见问题
PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。
9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。
PKPM错层建模问题[1]
![PKPM错层建模问题[1]](https://img.taocdn.com/s3/m/dd1720752e3f5727a5e9625f.png)
一、建模时遇到的问题1.带错层的结构（对框架结构）在PKPM中，所谓错层是指上下楼板之间的距离超过一个梁高（一般是）400mm），否则程序认定两块楼板位于同一层高。
在程序中，正确的设定错层的方法是，把有错层的楼板分两个层定义，每一层中无楼板的地方设置成全房间洞。
需要注意的是在PM第二项输入次梁楼板中有楼板错层、梁错层的按钮，这两个按钮只影响出图的效果，对计算没有任何影响。
（当高层建筑楼层开洞口较复杂，或为错层结构时，结构往往会产生局部振动，此时应选择“强制刚性楼板假定”来计算结构的周期比。
以过滤局部振动产生的周期。
）对于砌体结构，应尽量避免错层，如果无法避免错层，则应当在错层处设缝，然后分别计算。
2.带有温度缝、沉降缝、抗震缝的结构对于框架结构可以整体计算。
对于砌体结构，应按照缝的位置把结构分成几个部分，因为PKPM在进行抗震验算时无法对错层进行整体刚度计算，所以计算结果没有参考价值。
独立计算每一部分的结构，整体计算对抗震无意义。
二、在使用SATWE计算时应注意的问题1. 计算时应在特殊构件里定义角柱，并选取双偏压复合角柱。
2.P-△效应对于多层结构P-Δ效应影响很小。
对于大多数高层结构，P-Δ效应影响将在5%～10%之间。
对于超高层结构，P-Δ效应影响将在10%以上。
所以在分析超高层结构时，应该考虑P-Δ效应影响。
(P-Δ效应对高层建筑结构的影响规律:中间大两端小)三、对于框架结构：1.两个相邻楼层错层小于500按一个楼层输入,大于500也按一个楼层输入,把其中一层的梁节点标高全部降(升)上去,相交的地方按层间梁方法再输入一根梁,这样计算书不会出问题.若按两层输入计算书会出现‘楼层受剪承载力不能作为计算依据，只能作为参考（只能手工验算了）’的问题。
剪力墙结构可按两层输。
2.如果错层梁按层间梁建模,在画结构平面图时没有楼板错层梁实际上还是楼层梁，要参与刚度计算；而层间梁不属于楼层不参与刚度计算3.我们设计院的总工是这么给我说的，框架的话，不超过3倍梁高就当一个标准层，剪力墙就应该当两个层来做4.错层梁在500以内按一层来处理，错层部位的柱要加强四、1,如果错层高度不大于框架梁高，可近似归并为同一楼层计算2,错层结构的实现：1)网格生成中定义上节点高，指相对标准层高的高差，定义之后，该节点处的柱、梁均与之同高。
砌体结构PKPM建模注意问题
这些操作在自下而上的各标准层中逐层进行。
执行过的菜单内容均会保留在计算机中，再重新键入某菜单时可对其内容任意修改、增加或删除。以后再重新执行主菜单第2项时显示：本工程次梁楼板信息是第一次输入吗？后键入0，则可对原先输入的任一结构标准层的次梁楼板信息调出图面来审核或修改。
如已经执行过主菜单二建立了各层次梁楼板的数据，这次再选择1，则已输入的次梁楼板数据被清除，必须重新输入。
2. 执行完主菜单一并保留以前输入的次梁楼板信息
当已输完次梁楼板，但又需对结构布置修改而执行完主菜单A与一，为保留前次输入的次梁楼板数据，可选择2。
注意：对层间梁的信息不能保留，需由用户再作补充。
在砖混结构中的梁有门窗过梁、圈梁、雨蓬梁、阳台梁、楼梯梁等，这些梁的长度、配筋和截面尺寸，除圈梁是按构造配筋外，其它都是通过计算设计的，圈梁主要作用是提高房屋空间刚度、增加建筑物的整体性，提高砖石砌体的抗剪、抗拉强度，因此圈梁不是承重梁，当圈梁用作过梁时，只在过梁部位按设计配筋，其它部位仍是按构造配筋，有许多把圈梁当作承重梁对待，随意将圈梁下墙体敲掉，则留下了不安全的隐患。
修改相应本层信息及参数
两保护层厚度25即可。
第7步：“保存文件”是确保上述各项工作不被丢弃的必须的步骤。
执行计算后，抗震及抗压计算不满的地方，加大砂浆砌体编号或修改没窗洞口尺寸。
边梁，挑梁自行配筋。
预制板摆放，跨度不大于4.2米。沿长向布置。
顶层楼板为满足防水要求一律现浇。
二.主菜单项目2运行完后，产生的文件是TATDA1.PM，LAYDATN.PM。这两文件是描述各层布置并与本CAD系统其它功能模块接口的重要数据文件。
pkpm注意问题
7次梁按主梁输入
在PM主菜单1当作主梁输入的次梁，经过三维程序计算后，程序不一定认定他是次梁。此时程序判定次梁的过程是：对每个无柱节点需要判断为“支座”（用三角形表示）或“连通”（用圆圈表示），该节点处于负弯矩区的为支座，为正弯矩区的为连通。支座时，梁本身应为次梁，支座梁则为主梁。连通时，连通节点两端的两跨梁将合并为一跨，成为主梁，节点上的另一方向梁成为次梁。支座时，施工图上的梁下部钢筋在支座锚固长度仅为15倍钢筋直径。因处于负弯矩区而按非受拉锚固设计。连通时，该节点两端的梁下钢筋必然在节点下连通，程序不会出现锚入支座节点，因为处于受拉区。 对处于端跨的次梁（支承在梁支座上），程序需将其判断为“悬挑梁”或是“端支承梁”。当端跨梁下无正弯矩，全跨均作用负弯矩 时，程序判定该端跨为挑梁，在该跨端部用园圈表示。反之， 程序认定该跨为端支承梁，在该跨端部用三角支座表示。对如上程序自动判定的支座状况，一般人工应做干预修改。在中间跨，把支座改为连通将合并梁跨，施工图设计偏于安全。一般不应将连通改为支座。对于交叉梁系，更应注意把有些支座改为连通，才能得到符合实际的施工图设计。 对于在PM主菜单2输入的次梁，其跨度、跨数都已确定，与在PM主菜单1输入的主梁相交处，其本身是次梁的性质不能修改，其支座处的梁肯定当作主梁处理，也就是说，对这种次梁，一般没有修改支座的问题。
3楼板较厚而与楼板相交的剪力墙较薄的问题
该类结构常见于主体结构转角部位开窗的纯剪力墙结构，由于该设计方案对结构的抗震性能很不利，所以常采取加强端开间楼板厚的做法加强，当楼板较厚，而剪力墙比较薄时(例如厚度为160mm)，现浇板在运用PKPM进行结构设计时，假定板沿外墙边缘的支承为刚接，导致楼板的板面负筋比较粗，在常用混凝土强度等级的情况下，水平锚固长度将大于墙厚，将导致锚固性能不良，不能充分发挥其抗拉性能，引起板面负弯矩的增大，存在隐患。
PKPM建模分析的几大注意点
间。该小梁程序自动定义为刚性梁。 该小梁程序自动定义为刚性梁。 自动定义为刚性梁
柱定位点
应定义两根小梁， 应定义两根小梁，以封闭房间 程序自动确认为刚性梁
建模问题——一根柱抬两根柱 一根柱抬两根柱 建模问题
第3层加载形式 第2层加载形式 第1层加载形式
节点平衡需要上下层的 内力，而它们却是在不 内力，而它们却是在不 同加载条件下产生的， 同加载条件下产生的， 所以不满足平衡。 所以不满足平衡。
恒载模拟施工的加载方式
一次性加载可以满足 一次性加载可以满足 节点平衡
ห้องสมุดไป่ตู้
变形问题——框剪结构中，竖向荷载的传力 框剪结构中， 变形问题 框剪结构中
柱边短梁加宽
柱边短梁加掖
变形问题——从主梁伸出的悬挑梁 从主梁伸出的悬挑梁 变形问题
• 从主梁伸出的悬挑梁，与从柱伸出的悬挑梁，其变形协调是 从主梁伸出的悬挑梁，与从柱伸出的悬挑梁，
不同的。它将受到主梁大变形（相对于柱）的影响，从而降 不同的。它将受到主梁大变形（相对于柱）的影响， 受到主梁大变形 低了刚度，把自身的荷载卸向两边刚度大的挑梁。 低了刚度，把自身的荷载卸向两边刚度大的挑梁。
错误的简化
正确的简化 按层数多的 塔定义层高
注意： 注意：当然可以采用更先进 空间建模。 的建模——空间建模。这样 的建模 空间建模 可以随心所欲。 可以随心所欲。无须考虑简 化的问题。 化的问题。可以采用 SPASCAD——PMSAP来建 来建 分析。 模、分析。
修改该塔的层高
建模问题——两根梁与柱大偏心连接 两根梁与柱大偏心连接 建模问题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TAT越层柱模型，把柱连 越层柱模型， 越层柱模型 接起来， 接起来，自重作用在柱顶 地震力、 地震力、 风力 地震力、 地震力、 风力 SATWE越层 越层 柱模型， 柱模型，柱不 连接， 连接，自重各 自作用在各层 的柱顶
变形问题——连梁的计算模型 连梁的计算模型 变形问题
• 连梁作为一种重要的、敏感的结构刚度调节器，其分析模型的 连梁作为一种重要的、敏感的结构刚度调节器 调节器， • • • • •
合理性会影响到整个结构的分析结果。 合理性会影响到整个结构的分析结果。 连梁按壳元进行划分单元方式的有限元分析模型， 连梁按壳元进行划分单元方式的有限元分析模型，如果单元划 分可以很细 则连梁跨高比再大，计算结果也是正确的。 很细， 分可以很细，则连梁跨高比再大，计算结果也是正确的。 当单元划分受到限制，对跨高比较大的连梁， 当单元划分受到限制，对跨高比较大的连梁，由于单元划分不 够细，将造成较大的分析误差。为此，可以按以下方式处理： 够细，将造成较大的分析误差。为此，可以按以下方式处理： 当跨高比大于5时 连梁按框架梁输入、分析。 当跨高比大于 时，连梁按框架梁输入、分析。 当跨高比小于2.5时 连梁按壳元（洞口）输入、分析。 当跨高比小于 时，连梁按壳元（洞口）输入、分析。 当跨高比介于5和 之间时 按壳元（洞口）分析， 之间时， 当跨高比介于 和2.5之间时，按壳元（洞口）分析，应细化单 元划分；按框架梁分析，结构刚度将偏柔。 元划分；按框架梁分析，结构刚度将偏柔。
中轴线定义 宽转换梁
上下两根轴线定 义上部剪力墙
建若干竖向轴线 定义刚性梁
建模问题——复连通域的导荷 复连通域的导荷 建模问题
• 复连通域的导荷载是有问题的，应避免房间彼此之间产生复 复连通域的导荷载是有问题的，应避免房间彼此之间产生复
连通域的形状。此外，计算时“弹性楼板” 连通域的形状。此外，计算时“弹性楼板”的定义也不能是 复连通域。 复连通域。
柱边短梁加宽
柱边短梁加掖
变形问题——从主梁伸出的悬挑梁 从主梁伸出的悬挑梁 变形问题
• 从主梁伸出的悬挑梁，与从柱伸出的悬挑梁，其变形协调是 从主梁伸出的悬挑梁，与从柱伸出的悬挑梁，
不同的。它将受到主梁大变形（相对于柱）的影响，从而降 不同的。它将受到主梁大变形（相对于柱）的影响， 受到主梁大变形 低了刚度，把自身的荷载卸向两边刚度大的挑梁。 低了刚度，把自身的荷载卸向两边刚度大的挑梁。
• 此时，需要加刚性梁。 此时，需要加刚性梁 加刚性梁。
加一根刚性梁
加两根刚性梁
牛腿
建模问题——一根梁抬两片墙 一根梁抬两片墙 建模问题
• 此时，只能简化处理。转换大梁上建三根轴线，如下图所示： 此时，只能简化处理。转换大梁上建三根轴线 如下图所示： 建三根轴线，
刚性梁与转换梁 的交点 上部墙与下部刚性 梁交点
卸载方向 梁的弯曲变形大
柱的轴向变形小
变形问题——恒载模拟施工算法的平衡 恒载模拟施工算法的平衡 变形问题
• 由于恒载模拟施工算法的特殊性，不能直接用模拟施工算法 由于恒载模拟施工算法的特殊性，
计算出的内力，去做节点的剪力、弯矩平衡。 计算出的内力，去做节点的剪力、弯矩平衡。 • 要验算节点剪力、弯矩的平衡，应采用“一次性加载”的计 要验算节点剪力、弯矩的平衡，应采用“一次性加载” 算模式。 算模式。
变形问题——梁抬柱的传力 梁抬柱的传力 变形问题
• 梁抬柱的传力，是由梁柱协调变形完成的，柱的轴力由梁的 梁抬柱的传力，是由梁柱协调变形完成的，
剪力平衡，所以，可以通过查看梁剪力来确认上部柱传来的 剪力平衡，所以， 集中力（即柱轴力）。 集中力（即柱轴力）。
梁柱位移协调点， 梁柱位移协调点，也是柱 轴力、 轴力、梁剪力的平衡点
即使考虑了模拟施工 ， 即使考虑了模拟施工1，连 模拟施工 梁也会起到相当的调节作用
• 模拟施工 ，只对上部结构起作用，对底部传基础荷载，并 模拟施工1，只对上部结构起作用，对底部传基础荷载，
没有起到调节作用。所以框剪结构传基础荷载还是会出现 没有起到调节作用。所以框剪结构传基础荷载还是会出现 黑洞现象，即剪力墙下的轴力很大，柱下轴力很小， 黑洞现象，即剪力墙下的轴力很大，柱下轴力很小，造成 地基沉降、承载力等验算误差。 地基沉降、承载力等验算误差。 • 可以采用“模拟施工 的计算方法解决这个问题，它是把 可以采用“模拟施工2”的计算方法解决这个问题 的计算方法解决这个问题， 柱的轴向刚度提高10倍 以减少柱、墙的刚度差异， 柱的轴向刚度提高 倍，以减少柱、墙的刚度差异，从而 起到调整传基础的荷载。 起到调整传基础的荷载。
在梁宽度范围内， 在梁宽度范围内，应简化为一点输入
对柱边的短梁， 对柱边的短梁，也可以采用定义 刚性梁的方法 超过梁宽范围产生短梁， 超过梁宽范围产生短梁，此时 才是真正的短梁 应尽量避免， 真正的短梁， 才是真正的短梁，应尽量避免， 因为应力过于集中。 因为应力过于集中。对柱边短 梁可以采用加宽 加掖等方法 加宽、 等方法。 梁可以采用加宽、加掖等方法。
第3层加载形式 第2层加载形式 第1层加载形式
节点平衡需要上下层的 内力，而它们却是在不 内力，而它们却是在不 同加载条件下产生的， 同加载条件下产生的， 所以不满足平衡。 所以不满足平衡。
恒载模拟施工的加载方式
一次性加载可以满足 一次性加载可以满足 节点平衡
变形问题——框剪结构中，竖向荷载的传力 框剪结构中， 变形问题 框剪结构中
建模问题——悬空梁、悬臂梁 悬空梁、 建模问题 悬空梁
• 由于采用不等高梁的不当造成。如下图所示： 由于采用不等高梁的不当造成。如下图所示： 不等高梁的不当造成
悬空梁
悬臂梁
建模问题——斜梁的上下层连接 斜梁的上下层连接 建模问题
• 由于建模、分析数据的局限性，坡梁的上下层连接需要附加 由于建模、分析数据的局限性，坡梁的上下层连接需要附加
错误的简化
正确的简化 按层数多的 塔定义层高
注意： 注意：当然可以采用更先进 空间建模。 的建模——空间建模。这样 的建模 空间建模 可以随心所欲。 可以随心所欲。无须考虑简 化的问题。 化的问题。可以采用 SPASCAD——PMSAP来建 来建 分析。 模、分析。
修改该塔的层高
建模问题——两根梁与柱大偏心连接 两根梁与柱大偏心连接 建模问题
建模问题——墙节点抬高无效 墙节点抬高无效 建模问题
• 在计算程序 在计算程序SATWE、TAT、PMSAP中，只承认柱节点和梁 、 、 中
梁交点的上下变化，不考虑墙节点高度的变化。因为分析时， 梁交点的上下变化，不考虑墙节点高度的变化。因为分析时， 不能考虑异形墙。 不能考虑异形墙。
想要分析的图形
绿色区域的荷载导算有问题，应避免。 绿色区域的荷载导算有问题，应避免。
建模问题——铰接梁的定义 铰接梁的定义 建模问题
• 在“特殊构件”定义中，要求梁梁交点不能都是铰接。也不 特殊构件”定义中，要求梁梁交点不能都是铰接 不能都是铰接。
能产生机构。 能产生机构。 机构
程序不能处理 零自由度结构 结构产生机构
实际产生的图形
建模问题——错层、错层梁、层间梁的合并、简化 错层、错层梁、层间梁的合并、 建模问题 错层
• 当结构产生错层、错层梁、层间梁时，如果错层在梁高的范 当结构产生错层、错层梁、层间梁时，
围内，则最好合并，简化为同一标高的梁分析、设计。 围内，则最好合并，简化为同一标高的梁分析、设计。
错层梁 简化为3层 简化为 层
端柱才能实现。 端柱才能实现。 才能实现
斜梁直接与下层节点相连 实际计算时没有连接 造成斜向悬臂梁
在端头加柱，但柱高要大于 ，才能保证计算正确， 在端头加柱，但柱高要大于200，才能保证计算正确， 该柱的设计可以不考虑。 该柱的设计可以不考虑。
注意： 注意：如果采用空间建模 SPASCAD，则不受此影响。 ，则不受此影响。
应至少有一个节点是刚接。 应至少有一个节点是刚接。
底部结构产生机构
变形问题——主次梁的共同工作 主次梁的共同工作 变形问题
• 当次梁当主梁输入后，次梁与主梁共同产生交叉梁系的体系 当次梁当主梁输入后，次梁与主梁共同产生交叉梁系 交叉梁系的体系
承担竖向荷载。竖向荷载将在主次梁之间，按刚度传递、分 承担竖向荷载。竖向荷载将在主次梁之间， 刚度传递、 配。
• 当柱范围内有两根梁偏心相连时，应加柱内小梁，以封闭房 当柱范围内有两根梁偏心相连时，应加柱内小梁 柱内小梁，
间。该小梁程序自动定义为刚性梁。 该小梁程序自动定义为刚性梁。 自动定义为刚性梁
柱定位点
应定义两根小梁， 应定义两根小梁，以封闭房间 程序自动确认为刚性梁
建模问题——一根柱抬两根柱 一根柱抬两根柱 建模问题
PMSAP可以处理 可以处理 零自由度结构
结构产生机构
建模问题——越层钢支撑 越层钢支撑 建模问题
• SATWE在处理越层钢支撑时，仍按层分段考虑，这样由于 在处理越层钢支撑时， 在处理越层钢支撑时 仍按层分段考虑，
钢支撑默认是两端铰接，造成支撑越层节点产生机构。 钢支撑默认是两端铰接，造成支撑越层节点产生机构。 是两端铰接
变形问题——避免短梁的方法 避免短梁的方法 变形问题
• 结构产生短梁后，短梁局部将会超限，因为其相对刚度很大， 结构产生短梁后，短梁局部将会超限，因为其相对刚度很大，
把局部荷载都吸收在自己身上。短梁的超限往往是剪扭截面 把局部荷载都吸收在自己身上。短梁的超限往往是剪扭截面 不够或斜截面抗剪不够等 不够或斜截面抗剪不够等。
连梁与墙的协调节点
框架梁与墙的协调节点
连梁的单元划分
变形问题——越层柱的计算模型 越层柱的计算模型 变形问题
