如何修改USB CDC成为自定义USB Bulk批量传输设备
如何修改USBCDC成为自定义USBBulk批量传输设备(精)

'C',0,
'T',0,
'I',0,
'O',0,
'N',0
};
4.修改USB处理过程
由于自定义的USB设备类没有CDC的Set Control Line State处理过程,修改virtual_com.c文件中start_transactions的定义,默认使能传输,或者删除与start_transactions变量相关的判断代码。
0x03, //iSerialNumber域,设备序号的字符串描述符索引:3
0x01 //bNumConfigurations域,该USB设备支持的配置数目:1个
};
2.修改端点描述符
端点是设备与主机之间进行数据传输的逻辑接口,除配置使用的端点0(控制端点,一般一个设备只有一个控制端点为双向端口外,其它均为单向。端点描述符描述了数据的传输类型、传输方向、数据包大小和端点号(也可称为端点地址等。
0xFF, //bDeviceClass域,设备类代码,0xFF为自定义设备类
0x00, //bDeviceSubClass域,设备子类代码
0x00, //bDeviceProtocol域,设备协议代码(0x00表示不使用任何设备类协议0x20, //bMaxPacketSize0域,端点0支持最大数据包的长度:32字节
0xA2,0x15, //idVendor域,供应商ID (VID
0x0F,0xA5, //idProduct域,产品ID (PID
0x00,0x00, //bcdDevice域,设备版本号(采用BCD码
0x01, //iManufacturer域,供应商的字符串描述符索引:1
USB设备的Bulk模式驱动程序设计

USB设备的Bulk模式驱动程序设计引言通用串行总线(USB)是一种串行接口,具有自动配置能力和良好的兼容性,从而简化了计算机与外设的连接,被计算机外设硬件制造商广泛采纳。
USB总线标准由1.1版升级到2.0版后,传输率由12Mbps增加到了480Mbps,更适宜于高速数据传输。
USB设备支持打印机、扫描仪、数码相机等外设时,由于这些外设与主机间传输的数据量大,要求驱动程序采用Bulk模式进行高速数据传输。
USB设备驱动的整体结构USB设备驱动的整体结构包括如下五个主要部分:USB应用程序接口、USB设备驱动函数、USB中断服务程序、USB回调接口程序、USB标准事件处理程序。
图1 USB设备驱动程序的整体结构USB应用程序接口USB应用程序接口主要功能是对USB驱动器进行软硬件初始化、打开端口、关闭端口、读端口、写端口和端口控制操作。
当设备驱动器装入系统设备表时,I/O系统就调用该应用程序接口。
USB应用程序接口的一个例程所包含的函数:·USB_init( ) -- USB端口驱动函数的安装和初始化、硬件配置。
·USB_open( ) -- 打开USB端口。
·USB_close( ) -- 关闭USB端口。
·USB_read( ) -- 对USB端口进行读操作。
·USB_write( ) -- 对USB端口进行写操作。
·USB_ioctl( ) -- 对USB设备进行I/O控制操作。
USB设备驱动函数1、USB_init()-- 初始化USB端口USB_init函数初始化特定USB端口驱动器,进行软硬件配置。
初始化步骤如下:(1)将USB设备驱动器安装到I/O系统设备表中。
(2)获取USB控制器使用的中断号。
(3)获取各端口所需的系统资源,包括内存、信号量和消息队列。
(4)初始化USB驱动器数据结构与USB端口状态寄存器。
(5)启动USB标准事件处理程序。
usb批量传输原理

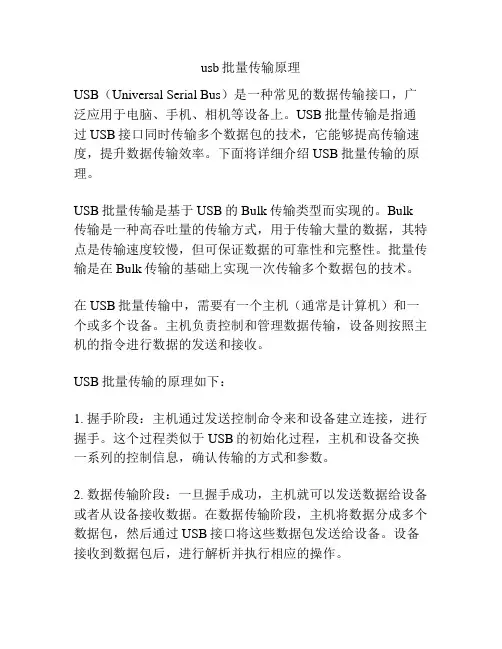

usb批量传输原理USB(Universal Serial Bus)是一种常见的数据传输接口,广泛应用于电脑、手机、相机等设备上。
USB批量传输是指通过USB接口同时传输多个数据包的技术,它能够提高传输速度,提升数据传输效率。
下面将详细介绍USB批量传输的原理。
USB批量传输是基于USB的Bulk传输类型而实现的。
Bulk 传输是一种高吞吐量的传输方式,用于传输大量的数据,其特点是传输速度较慢,但可保证数据的可靠性和完整性。
批量传输是在Bulk传输的基础上实现一次传输多个数据包的技术。
在USB批量传输中,需要有一个主机(通常是计算机)和一个或多个设备。
主机负责控制和管理数据传输,设备则按照主机的指令进行数据的发送和接收。
USB批量传输的原理如下:1. 握手阶段:主机通过发送控制命令来和设备建立连接,进行握手。
这个过程类似于USB的初始化过程,主机和设备交换一系列的控制信息,确认传输的方式和参数。
2. 数据传输阶段:一旦握手成功,主机就可以发送数据给设备或者从设备接收数据。
在数据传输阶段,主机将数据分成多个数据包,然后通过USB接口将这些数据包发送给设备。
设备接收到数据包后,进行解析并执行相应的操作。
3. 应答阶段:设备在接收到数据包后,通过设置一个特定的应答位来告知主机数据包是否成功接收。
主机接收到设备的应答后,可以继续发送下一个数据包。
4. 重传机制:如果设备在接收数据包时出现错误,或者数据包在传输过程中丢失,主机会发起重传的请求,重新发送丢失或错误的数据包,确保数据的完整性。
5. 传输完毕:当主机发送完所有的数据包后,会发送一个结束符号给设备,告知传输结束。
设备接收到结束符号后,可以进行相应的处理,然后通知主机传输完毕。
通过上述步骤,USB批量传输实现了高效的数据传输。
在实际应用中,主机和设备之间还可以进行其他的通信,如命令传输、状态传输等,以实现更多的功能。
需要注意的是,USB批量传输的速度受限于设备的性能和USB接口的版本。
USB设备Bulk配置描述符

/* iConfiguration 大小为1字节。描述该配置的字符串索引值。0表示没有字符串 */
/********************************功能描述符************************************/
// 0x01, /* 配置描述符子类型 */
// /* bDescriptorSubtype 大小为1字节。表示描述符类型,调用管理功能描述符 */
// 0x00, /* 描述设备的能力 */
// /* bmCapabilities 大小为1字节
// 0x24, /* 配置描述符类型 */
// /* bDescriptorType 大小为1字节。表示描述符类型,CS_INTERFACE编码固定为0X24 */
// 0x02, /* 配置描述符子类型 */
// /* bDescriptorSubtype 大小为1字节。表示描述符类型,Abstract Control Management desc */
D7保留必须置为1
D6表示供电方式 1自供电 0总线供电
D5表示是否支持远程唤醒 1支持
D4-D0保留 必须置为0
*/
0x64, /* 设备所需要的电流 单位:200mA */
/* bMaxPower 大小为1字节,表示设备需要从总线获取的最大电流量 */
/*********************抽象控制管理功能描述符**********************************/
// /*ACM Functional Descriptor*/
// 0x04, /* 描述符的长度 4字节 */
USB host 工作流程

USB枚举步骤USB协议定义了设备的6种状态,仅在枚举过程种,设备就经历了4个状态的迁移:上电状态(Powered),默认状态(Default),地址状态(Address)和配置状态(Configured)(其他两种是连接状态(Attached)和挂起状态(Suspend))。
Attached和Powered状态不难理解:当一个设备被正确插入到主机的USB接口时,就处于Attached(连接)的状态。
设备连接好了,USB主机识别了设备,同时没有对设备进行请求,USB 设备就处于Suspended(挂起)状态.下面步骤是Windows系统下典型的枚举过程,但是固件不能依此就认为所有的枚举操作都是按照这样一个流程行进。
设备必须在任何时候都能正确处理所有的主机请求.1. 用户把USB设备插入USB端口或给系统启动时设备上电这里指的USB端口指的是主机下的根hub或主机下行端口上的hub端口。
Hub给端口供电,连接着的设备处于上电状态。
2. Hub监测它各个端口数据线上(D+/D-)的电压在hub端,数据线D+和D-都有一个阻值在14.25k到24.8k的下拉电阻Rpd,而在设备端,D+(全速,高速)和D-(低速)上有一个1.5k的上拉电阻Rpu。
当设备插入到hub端口时,有上拉电阻的一根数据线被拉高到幅值的90%的电压(大致是3V)。
hub检测到它的一根数据线是高电平,就认为是有设备插入,并能根据是D+还是D-被拉高来判断到底是什么设备(全速/低速)插入端口(全速、高速设备的区分在后面的章节中描述)。
检测到设备后,hub继续给设备供电,但并不急于与设备进行USB传输。
3. Host了解连接的设备每个hub利用它自己的中断端点向主机报告它的各个端口的状态(对于这个过程,设备是看不到的,也不必关心),报告的内容只是hub端口的设备连接/断开的事件。
如果有连接/断开事件发生,那么host会发送一个Get_Port_Status请求(request)以了解更多hub上的信息。
USB设备Bulk配置描述符

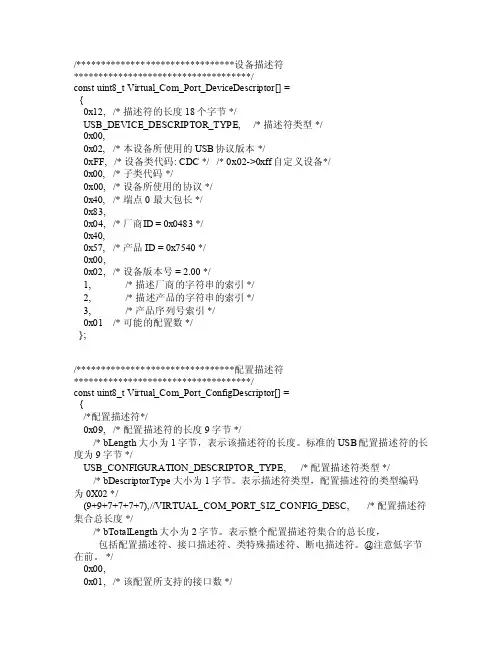

/********************************设备描述符************************************/const uint8_t V irtua l_Com_Port_Devi ceDes cript or[]={0x12, /*描述符的长度 18个字节*/ USB_DEVIC E_DES CRIPT OR_TY PE, /*描述符类型 */0x00,0x02, /*本设备所使用的USB协议版本*/ 0xF F, /* 设备类代码:CDC */ /* 0x02->0x ff自定义设备*/0x00, /*子类代码*/ 0x00, /* 设备所使用的协议 */0x40, /*端点0 最大包长*/ 0x83, 0x04, /* 厂商I D = 0x0483 */ 0x40, 0x57, /* 产品ID = 0x7540 */0x00,0x02, /*设备版本号 = 2.00 */ 1, /*描述厂商的字符串的索引 */2, /* 描述产品的字符串的索引*/ 3, /*产品序列号索引*/ 0x01/* 可能的配置数*/};/********************************配置描述符************************************/const uint8_t V irtua l_Com_Port_Conf igDes cript or[]={ /*配置描述符*/ 0x09, /* 配置描述符的长度 9字节*/ /* b Lengt h 大小为1字节,表示该描述符的长度。
