锂电池模组的详细生产步骤-概述说明以及解释1.引言1.1 概述概述锂电池模组作为现代电动车辆和可充电设备的重要组成部分，具有高能量密度、长寿命和快速充电等优点，在当前的能源存储领域发挥着重要作用。
本文将详细介绍锂电池模组的生产步骤，从而使读者对其制造过程有一个全面的了解。
锂电池模组通常由多个电池单体组成，这些电池单体通过连接器连接在一起，形成一个整体。
锂电池模组的生产过程可以分为几个主要的步骤，包括电池单体的制造、连接器的安装、外壳的装配以及质量控制等。
在生产过程中，首先需要制造电池单体。
电池单体是锂电池模组的基本构成单元，它通常由正极、负极、隔膜和电解质等部分组成。
通过将正极和负极分别涂覆在铜箔和铝箔上，并在其间插入隔膜，然后通过滚压和切割等工艺将其制成电池单体。
接下来，需要将电池单体连接在一起。
通常使用连接器将电池单体连接成串联或并联的形式，以满足设备的电压和容量需求。
连接器的选择和安装十分关键，它必须能够提供稳定的连接和良好的导电性能。
在电池单体和连接器的组装完成后，需要将它们放置在外壳中进行装配。
外壳的设计和制造需要考虑到模组的防水、防震和散热等需求。
常见的外壳材料包括金属和塑料，其选择取决于模组的应用场景和需求。
最后，为了确保生产出高质量的锂电池模组，质量控制是必不可少的一步。
通过对模组的各项性能进行测试和检测，如容量、电压稳定性和循环寿命等指标，可以及时发现并解决不良品问题，保证模组的质量和可靠性。
综上所述，锂电池模组的生产过程经历了电池单体制造、连接器的安装、外壳的装配以及质量控制等步骤。
这些步骤的顺序和技术要求对于生产高质量的锂电池模组至关重要。
通过深入了解锂电池模组的生产步骤，可以更好地理解其制造原理和技术要点，进而提高模组的性能和可靠性。
1.2 文章结构文章结构部分主要介绍了本文的整体结构安排。
本文共分为三个主要部分：引言、正文和结论。
引言部分包含概述、文章结构和目的三个小节。
干货分享：18650锂电池知识全解析
干货分享：18650锂电池知识全解析在三百多年前，本杰明富兰克林开始捕捉雷电，开启了人们对雷电的认识，也开启了人们对电的认识，从那个时候开始，也有很多人在考虑如何将捕捉到的电进行储存，于是逐渐的电池这种东西就产生了，确实，作为历史上的一个非常重要的发明，电池的出现确实解决了很多的问题，极大的提高各种生活效率，而锂电池的出现更加使得人们对电的认识越来越深入了，18650锂电池就是使用时间最为悠久，并且目前依然存在的一种锂电池，在很多地方领域都能够看到18650锂电池的影子，因为这种电池相比其他的电池，优势非常的明显，并且安全性也相对来讲比较好，甚至已经被用在了大型设备上，本文就为大家介绍一下18650电池的知识，介绍一下为何会出现爆炸的事件。
18650锂电池一、18650锂电池的优点一般认为将锂电池的空载电压放到3.0V以下就认为电用完了（具体值需要看电池保护板的门限值，比如有低到2.8V，也有3.2V的）。
大部分锂电池放电不能将空载电压放到3.2V 以下的，否则过度放电会损害电池（一般市场上的锂电池基本都是带保护板才使用的，因此过度放电还会导致保护板检测不到电池，从而无法给电池充电）。
4.2V是电池充电的最高限制电压，一般认为将锂电池的空载电压充到4.2V就认为电充满了，电池充电过程中，电池的电压在3.7V逐渐上升到4.2V，锂电池充电不能将空载电压充到4.2V以上的，否则也会损害电池，这就是锂电池特殊的地方，一般来讲，18650锂电池具有以下的优点。
1、使用范围广笔记本电脑、对讲机、便携式DVD，仪器仪表、音响设备、航模、玩具、摄像机、数码照相机等电子设备。
2、串联可串联或并联组合成18650锂电池组。
3、内阻小聚合物电芯的内阻较一般液态电芯小，国产聚合物电芯的内阻甚至可以做到35m以下，极大的减低了电池的自耗电，延长手机的待机时间，完全可以达到与国际接轨的水平。
这种支持大放电电流的聚合物锂电更是遥控模型的理想选择，成为最有希望替代镍氢电池的产品。
bms锂电池基本组合方式
BMS锂电池基本组合方式1. 什么是BMS锂电池？BMS（Battery Management System）是指锂电池的管理系统，它是用于监控、保护和控制锂电池的电子设备。
BMS的主要功能包括电池状态监测、电池均衡、温度管理、电池保护和通信等。
锂电池是一种高能量密度、长寿命、无记忆效应的电池，广泛应用于电动车、储能系统和便携设备等领域。
BMS作为锂电池的重要组成部分，起到了保障电池安全和提高电池性能的关键作用。
2. BMS锂电池基本组合方式BMS锂电池的基本组合方式主要包括电池组、保护电路和控制电路。
2.1 电池组电池组是由若干个锂电池单体串联和并联组成的。
串联可以增加电池组的电压，而并联则可以增加电池组的容量。
电池组的电压和容量决定了锂电池的输出能力和使用时间。
在电池组中，每个锂电池单体都有不同的电压和容量特性，因此需要进行均衡。
均衡是指通过电池管理系统，使得每个单体电池的电压和容量保持在相对一致的水平，以提高整个电池组的性能和寿命。
2.2 保护电路保护电路是用于监控和保护电池组的安全运行的电路。
它可以实时监测电池组的电压、温度和电流等参数，并在异常情况下采取相应的措施，如切断电池组的输出电路，以防止过充、过放、过流和过温等问题。
保护电路还可以对电池组进行故障诊断和故障保护。
当电池组发生故障时，保护电路会及时报警并采取措施，以避免事故的发生。
2.3 控制电路控制电路是用于控制电池组的充放电过程的电路。
它可以根据电池组的状态和需求，控制充电和放电的电流和电压，以实现最佳的充放电效果和性能。
控制电路还可以与其他系统进行通信，如电动车的车载电脑、智能手机等。
通过与其他系统的通信，控制电路可以获取更多的信息和指令，以提高电池组的使用效率和便利性。
3. BMS锂电池的优势BMS锂电池具有以下优势：•高能量密度：相比其他类型的电池，锂电池具有更高的能量密度，可以存储更多的能量，使电池组更轻便、更高效。
•长寿命：锂电池具有较长的使用寿命，通常可以达到几千个充放电循环，使得电池组的维护成本更低。
军品电池与充器介绍
一：锂离子蓄电池组1.军用7串25.2V锂离子蓄电池产品概述：HML-J7C1OC型是军品级锂离子蓄电池，机壳采用铝合金材料，全密封，各项指标均达到国军标要求，以其优越的品质广泛应用于军工领域。
产品性能：1．安全防爆2．体积小，重量轻，使用方便。
3．自放电小，可长久使用。
技术参数：1、标称电压：25.2V2、额定容量：≥10Ah3、工作温度范围：-40℃～+55℃4、循环寿命：400次5. 电磁兼容性：满足GJB151A-1977中RS103的规定2.军用锂离子蓄电池组产品概述:HML-J4C09C型是军品级锂离子蓄电池，产品主要性能指标：1、标称电压：14.4V2、额定容量：≥9Ah3、工作温度范围：﹣40℃～+55℃4、循环寿命：400次供应配套军品级充电器3.负40度锂离子蓄电池组可根据需求定制，产品各项指标符合国军标要求。
二铅酸蓄电池组1. 12V/165AH型军用高功率免维护启动用蓄电池HMQ-G12165C型是军品级铅酸电瓶，各项指标均达到国军标要求，以其优越的品质广泛应用于军工领域。
产品主要性能指标:额定电压：12 (V)额定容量(20小时率)：165(Ah)储备容量： 326 (min)起动电流(零下18度)：600(A)外形尺寸(长x宽x高(总高))： 513×223×195(223)(mm)参考重量（干/湿）：30.5/42.5（kg）对应国标型号： 6-QW-165适用车型: 重型货车、大客车、斯太尔、金龙经中国船级社认可中国渔业船舶检验局ZY认可2.12V/100Ah型军用铅酸蓄电池HMQ-G12100C型是军品级铅酸电瓶，各项指标均达到国军标要求，以其优越的品质广泛应用于军工领域。
产品主要性能指标:额定电压：12 (V)额定容量(20小时率)：100 (Ah)储备容量：182 (min)起动电流(零下18度)：440(A)外形尺寸(长x宽x高(总高))： 406×176×210(230)(mm)参考重量（干/湿）：19.5/29.5（kg）对应国标型号： 6-QW-100适用车型: 重型货车、越野车、公共汽车：东风、解放、日野KM三：锂离子电池充电器1.军用锂电池充电器产品性能：HMC20-C1202型军用智能充电器是军品级锂离子电池组充电设备，其充电制式为恒流转恒压。
锂电池包构成及测试方法课件
正极材料的性能直接影响锂电池 的能量密度、循环寿命和安全性 能。
负极材料
负极材料是锂电池中用于储存电子的 组件，常用的负极材料包括石墨、钛 酸锂等。
负极材料的性能对锂电池的首次效率 、循环寿命和倍率性能有重要影响。
电解液
电解液是锂电池中传输离子的媒介，对电池的充放电性能和 安全性至关重要。
电解液一般由有机溶剂、锂盐和其他添加剂组成，要求具有 高离子电导率、稳定性好等特点。
电芯组装
将电极组件放入电池壳中，注入电解液，密封电 池壳。
电池封装
对电池进行封装，确保电池的安全性和可靠性。
04
锂电池包测试方法
电池性能测试
电池容量测试
测量电池在不同充放电速率下的容量，以评估其实际容量与标称 容量的差异。
充放电性能测试
检测电池的充电和放电能力，包括充电时间和放电时间，以及充放 电过程中的电压和电流变化。
冷却系统通过液冷或风冷 方式将电池温度控制在适 宜范围内，保证电池的正 常运行。
锂电池包的优缺点
优点
能量密度高、充电速度快、寿命 长、环保等。
缺点
成本高、易受到高温影响、存在 安全隐患等。
02
锂电池包材料
正极材料
01
正极材料是锂电池中最为关键的 组成部分，负责存储和释放能量 。常用的正极材料包括钴酸锂、 磷酸铁锂和三元材料等。
。
冷却系统
用于控制电池温度，防止过热 。
壳体和附件
用于保护和固定电池组件。
锂电池包的工作原理
01
02
03
充电过程
通过外部电源向电池芯输 入电能，在电池芯中发生 化学反应，将电能转化为 化学能储存起来。
放电过程
UN38.3版中文标准

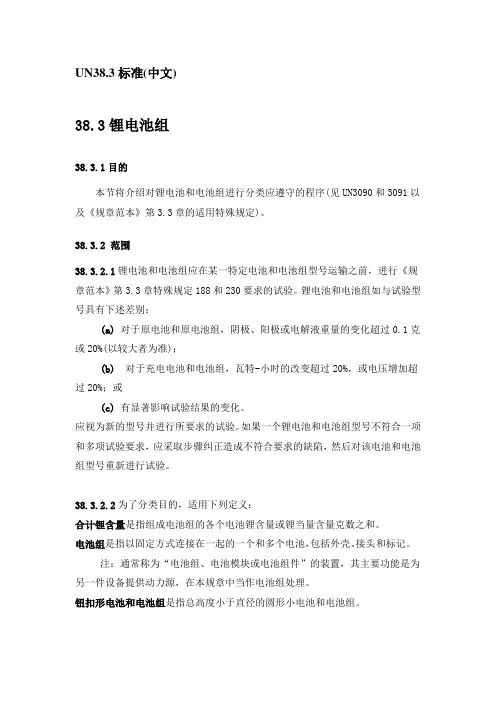

UN38.3标准(中文)38.3锂电池组38.3.1目的本节将介绍对锂电池和电池组进行分类应遵守的程序(见UN3090和3091以及《规章范本》第3.3章的适用特殊规定)。
