三偏心金属密封蝶阀的工作原理

三偏心金属密封蝶阀密封原理

三偏心金属密封蝶阀密封原理三偏心金属密封蝶阀密封原理在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。

随着现代工艺技术和材料工业的不断进展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。

特殊是三偏心金属密封蝶阀更引人注目。

由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90旋转闸阀。

在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂特地生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

1 三偏心金属密封蝶阀密封原理的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。

三偏心蝶阀是目前在工业管道中性能突出的一种蝶阀，根据密封形式，三偏心蝶阀属于硬密封蝶阀的范畴。

所以，三偏心蝶阀的具备了硬密封蝶阀的特点，耐高温、耐冲蚀、拥有较长的使用寿命。

又由于三偏心蝶阀是将耐高温腐蚀的合金材料直接堆焊在阀座表面，所以该阀门还同时具备了像软密封蝶阀一样优秀的密封性能。

那么三偏心蝶阀原理是什么？三偏心的三个偏心指的是什么？三偏心蝶阀的密封面是一个斜锥面，阀体的阀座与蝶板密封圈为面接触，其工作原理是通过靠操作传动装置带动蝶板的运动，蝶板在运动过程中，其密封圈与阀座得到充分的接触，由于弹性变形来实现密封。

三偏心蝶阀有一个突出的特点就是转变了阀门的密封构造，不再是传统的位置密封，而是扭力密封，也就是说不是依靠阀座的弹性变形来实现密封，而是依靠蝶板密封面与阀座的接触面压来达到密封效果，这也就很好的解决了金属阀座泄漏量大的问题，又因接触面压与介质压力是成正比的，所以三偏心蝶阀又有较强的耐高压高温性能。

三偏心金属密封蝶阀密封原理三个偏心第一个偏心：密封面所在平面至阀杆中心线的偏离其次个偏心：阀体中心线到阀杆中心线的距离；第三个偏心：阀体密封面所在锥面的中心线与阀体通道中心线存在一个夹角。

阀门说明书

1.更换阀座 2.更换蝶板
驱动机构失效
1.连接键损坏脱落 2.锥销剪断
1.更换键 2.更换锥销
电动装置和气动装置故障
见“阀门电动装置说明书”和“阀门气动装置说明书”
7.保修
制造厂对阀门投入使用一年内负责保修，但不超过发货期 18 个月。在保修期内，因产品质量原因均可免费修理或更换零件。
a.对夹蝶阀
2.3.1 普通碳钢阀门适用温度为-29℃~+425℃ 2.3.2 合金钢阀门适用温度-29℃~550℃ 2.3.3 不锈钢阀门适用温度为-196℃~+200℃
3.结构
3.1 蝶式止回阀基本结构见图 1
4.工作原理
蝶式止回阀靠介质顺流时的压力克服弹簧的扭力而开启，靠弹簧所产生的扭力矩而关闭，再靠介质逆流时的压力产生的密封比压达到密封。
1.范围
本说明书包括了公称通径 DN15mm~500mm(1/2”~20”) 、公称压力 PN1.6MPa~10MPa(ANSI CLASS150~600)螺纹端、法兰端、对焊端和承插焊端连接的手动、齿轮传动、电动和气动操作的二分体式(对分式)和三分体式(对夹式)的浮动球球阀和固定球球阀。
6.可能发生的故障、原因及消除方法见表 1
-1-
表 1 可能发生的故障、原因及消除方法
可能发生的故障
发生故障的原因
消除方法
阀瓣打不开或关不上
1.摇杆与销轴配合太紧或有异物卡住
2.阀内有异物卡阻
1.检查配合情况 2.消除异物
阀门声响大、有振动
1.阀门安装位置离泵太近 1.重新安装合适位置 2.管道内介质流动压力不稳 2.消除压力波动
5.5 应安装在垂直管道上。

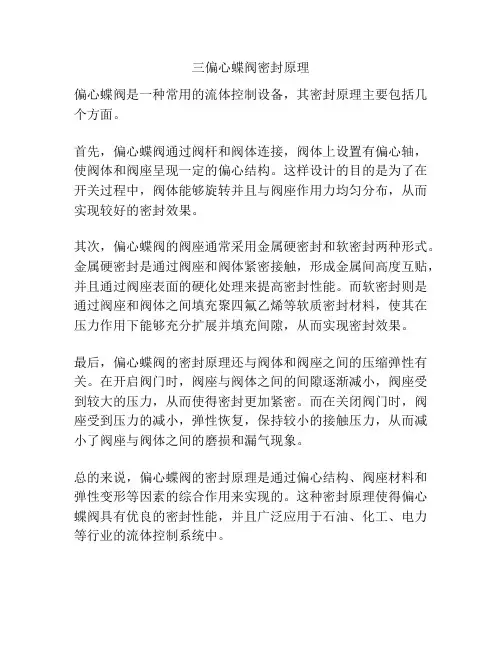

三偏心蝶阀密封原理

三偏心蝶阀密封原理
偏心蝶阀是一种常用的流体控制设备，其密封原理主要包括几个方面。

首先，偏心蝶阀通过阀杆和阀体连接，阀体上设置有偏心轴，使阀体和阀座呈现一定的偏心结构。

这样设计的目的是为了在开关过程中，阀体能够旋转并且与阀座作用力均匀分布，从而实现较好的密封效果。

其次，偏心蝶阀的阀座通常采用金属硬密封和软密封两种形式。

金属硬密封是通过阀座和阀体紧密接触，形成金属间高度互贴，并且通过阀座表面的硬化处理来提高密封性能。

而软密封则是通过阀座和阀体之间填充聚四氟乙烯等软质密封材料，使其在压力作用下能够充分扩展并填充间隙，从而实现密封效果。

最后，偏心蝶阀的密封原理还与阀体和阀座之间的压缩弹性有关。

在开启阀门时，阀座与阀体之间的间隙逐渐减小，阀座受到较大的压力，从而使得密封更加紧密。

而在关闭阀门时，阀座受到压力的减小，弹性恢复，保持较小的接触压力，从而减小了阀座与阀体之间的磨损和漏气现象。

总的来说，偏心蝶阀的密封原理是通过偏心结构、阀座材料和弹性变形等因素的综合作用来实现的。

这种密封原理使得偏心蝶阀具有优良的密封性能，并且广泛应用于石油、化工、电力等行业的流体控制系统中。

三偏心蝶阀说明书

企业简介上海凯工阀门有限公司地处上海嘉定工业园区，公司占地面积439600平方米，是一家专业设计、制造和销售各种阀门的大型股份制企业。

公司拥有专业的阀门设计、制造工程技术人员，拥有各类机加工设备和试验装置。

公司已通过挪威船级社DNV ISO9001：2000质量管理体系认证、英国UKAS ISO14001环境管理体系认证和美国石油协会API 6D 标准认证。

公司是中国通用机械阀门行业协会的会员单位，中石油、中海油、中石化的战略合作企业，化工装备定点生产企业，是中国城市燃气协会会员单位。

公司的产品有闸阀、截止阀、止回阀、蝶阀、球阀及高温炼化、炼油、炼焦、长输管线、油田、电站高压等阀门。

产品的公称压力从PN1.0~80MPa ，公称通径DN15~2500mm ；温度从-196℃~600℃。

产品采用的标准有GB 、JB 、API 、ANSI 、JIS 、BS 、DIN 等。

三偏心金属密封蝶阀系列是我公司主要产品，大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。

上海凯工以“发掘尖端阀门技术，竭尽全力回报用户”作为企业的经营理念，以给用户提供优质产品和满意服务为己任，不断地进行自身变革，力争成为中国阀门行业的明珠企业。

一、特点及用途：该阀门采用三偏心金属密封结构，在室温或高温下均具有良好的密封性能，与同规格闸阀或截止阀相比，体积小，重量轻，启闭灵活，使用寿命长，广泛适用于冶金、轻工、电力、石油化工、煤气水道等领域，使用安全可靠，该阀门是现代化企业最理想的选择。

二、标准规范：D343H-16C/25 D373H-16C/25按照下列标准执行1.设计制造与检验按照JB/T8527-1997规定。

2.法兰连接尺寸按GB9113.3-88；GB9113.4-88的规定。

3.结构长度按GB12221-89的规定。

4.阀门压力试验按GB/T13927-92的规定。

D343H-150Lb D373H-150Lb 按照下列标准执行1.设计制造与检验按照API 609规定。

WB310三偏心蝶阀样本

GENERAL Characterized by the structure of Triple offset, WB310 series butterfly valve has dramatic excellence that
there has no friction on the sealing surface when the valve opens and closes. Torsional sealing can come true by systemic pressure. Additionally with lower torque, the valve is generally applicable to the fields of metallurgy, petroleum, [chemical industry, paper making, natural gas to open or close the pipeline system, or to control the flow. 原理 principle：第一偏心:管道轴向偏开旋转轴,使密封面为连续 360°。第二偏心:管道径向偏开转轴,产生凸轮效应,可消除 80%转动范围内阀板与阀座的摩擦,接触。第三偏心:阀板由球形面改为圆锥面,并偏转一角度,消除余下摩擦。 The first offest: Pipe has an eccetricity at axial direction against rotary shaft to let the sealing surface has a sequence of 360°. The second offest: Pipe has an eccetricity at radial direction against rotary shaft to bring cam wheel domino offect and therefore eliminate 80% friction between disc and seat at the scope of turn. he third offest: the sealing surface of the disc has been changed from sphere to cone and create a deflection angle to eliminate the rest friction.

三偏心蝶阀的阀板的偏心角及回转中心位置的优化设计

三偏心蝶阀的阀板的偏心角及回转中心位置的优化设计1 引言近几年来，现代化工业的快速发展，使蝶阀广泛应用于先进的工艺过程。

为此世界各国都在研究新的蝶阀密封结构形式，使其能够满足新的工艺要求。

最近，我们在双偏心的基础上使蝶板的中心偏置一定的角度，形成三偏心密封结构，它保留了双偏心蝶阀的优点，同时又减小了偏心驱动力矩。

但是，三偏心结构的设计相当复杂，合理选择回转中心的位置显得十分重要，本文就最佳偏心角和回转中心的优化设计进行探讨。

2 三偏心结构的密封原理当前三偏心结构的密封副形式多种多样，有球形、抛物线形、锥面形等，由于锥面密封面的加工性能好，按一般工艺就可以保证其设计精度，在此，以锥面密封为例讨论其密封原理。

图1为三偏心蝶板的设计原理图。

蝶板密封面为锥面，若采用正圆锥体，由于其大端直径大于阀座密封圈内径，启闭蝶板时容易与阀座发生干涉，采用偏心角为α的偏心锥面解决了这个问题。

设回转中心为E点，密封最佳点为P1、P2，则EP1<EP2，EP1<O1P，能够实现快速脱离密封面，而且EP1>EA，因此A点也能顺利通过阀座，并实现接触密封。

当蝶板继续关闭时，由于EA′>EP1，故蝶板越关越紧，能实现阀门的自锁。

3 蝶板最佳偏心角的选择原则3.1 保证阀门的密封性阀门的密封性是靠密封副间挤压变形后，阻断介质的渗透力而切断介质的流动来实现的。

为了实现密封，在密封副间必须具备一定的密封力，具体反映在密封面上即需要一定的密封比压。

根据密封原理可知，应满足密封条件：q m<q<[q] （1）式中q—实际密封比压，MPa[q]—密封材料的许用比压，MPaq m—必需密封比压，MPa必需密封比压值按下式计算：（2）式中C—与密封面材料有关的系数K—在给定密封材料情况下，考虑介质压力对比压值的影响系数P—介质工作压力，MPab m—密封面接触宽度，mm由此可见，阀门密封必需密封比压q m与接触密封宽度b m有关。
