汽车喇叭电路的故障检测与排除刘春晖
汽车电喇叭故障诊断
汽车电喇叭故障诊断
郑爱华
【期刊名称】《科技创新与应用》
【年(卷),期】2012(000)024
【摘要】汽车喇叭是一种信号装置，它的作用主要是警示其他的车辆和行人，保证行车安全。
按外形可分为蜗牛形、盆形和长筒形。
按发音动力分为气喇叭和电喇叭。
按声频可分为高音和低音喇叭。
喇叭按钮绝大多数装在方向盘上。
对汽车维修的人员来说必须要掌握好电喇叭电路的组成，做到熟悉结构，掌握原理，排除故障迅速准确。
但在工作实践及教学实践中笔者发现，很多人特别是学生排除电喇叭电路的故障诊断不得当，往往费了九牛二虎之力也没有排除故障。
笔者在本文谈一下电喇叭电路的故障诊断方法。
【总页数】1页(P87-87)
【作者】郑爱华
【作者单位】山东省交通技术学院汽车系,山东临沂 276000
【正文语种】中文
【相关文献】
1.汽车电喇叭的失效问题分析
2.汽车电喇叭振动问题分析
3.激光测振仪在汽车用电喇叭基频测试中的应用
4.汽车电喇叭电磁干扰问题分析
5.基于DSP的汽车电喇叭耐久性智能试验台的研发
因版权原因，仅展示原文概要，查看原文内容请购买。

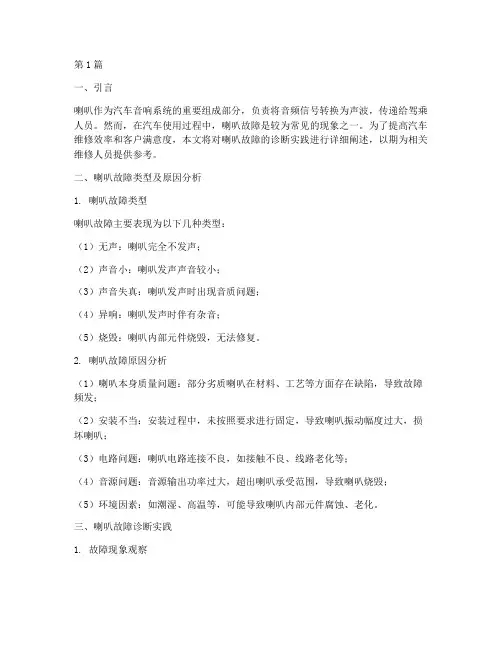

喇叭故障诊断实践报告(2篇)
第1篇一、引言喇叭作为汽车音响系统的重要组成部分，负责将音频信号转换为声波，传递给驾乘人员。
然而，在汽车使用过程中，喇叭故障是较为常见的现象之一。
为了提高汽车维修效率和客户满意度，本文将对喇叭故障的诊断实践进行详细阐述，以期为相关维修人员提供参考。
二、喇叭故障类型及原因分析1. 喇叭故障类型喇叭故障主要表现为以下几种类型：（1）无声：喇叭完全不发声；（2）声音小：喇叭发声声音较小；（3）声音失真：喇叭发声时出现音质问题；（4）异响：喇叭发声时伴有杂音；（5）烧毁：喇叭内部元件烧毁，无法修复。
2. 喇叭故障原因分析（1）喇叭本身质量问题：部分劣质喇叭在材料、工艺等方面存在缺陷，导致故障频发；（2）安装不当：安装过程中，未按照要求进行固定，导致喇叭振动幅度过大，损坏喇叭；（3）电路问题：喇叭电路连接不良，如接触不良、线路老化等；（4）音源问题：音源输出功率过大，超出喇叭承受范围，导致喇叭烧毁；（5）环境因素：如潮湿、高温等，可能导致喇叭内部元件腐蚀、老化。
三、喇叭故障诊断实践1. 故障现象观察首先，维修人员应仔细观察喇叭的故障现象，如无声、声音小、声音失真等。
同时，检查喇叭外观是否存在损坏、变形等情况。
2. 诊断工具准备诊断喇叭故障时，需要准备以下工具：（1）万用表：用于检测喇叭电路连接是否良好；（2）音源设备：用于播放测试音频，检查喇叭发声情况；（3）扳手、螺丝刀等：用于拆卸、安装喇叭。
3. 故障诊断步骤（1）检查喇叭电路：使用万用表检测喇叭电路连接是否良好，如接触不良、线路老化等。
如发现问题，应及时更换或修复；（2）检测喇叭音圈：将音源设备连接到喇叭，播放测试音频，观察喇叭发声情况。
如喇叭无声或声音小，可尝试更换喇叭；（3）检查喇叭外观：观察喇叭外观是否存在损坏、变形等情况。
如发现问题，可尝试修复或更换；（4）检测喇叭音质：播放不同类型的音频，检查喇叭发声是否失真。
如发现问题，可尝试更换喇叭；（5）排除环境因素：检查喇叭安装位置，确保无潮湿、高温等环境因素影响。
汽车喇叭故障的原因和解决方法
汽车喇叭故障的原因和解决方法汽车喇叭作为车辆的重要安全设备之一，在日常驾驶中起着非常关键的作用。
然而，在一些情况下，我们可能会遭遇到汽车喇叭故障的问题。
本文将介绍汽车喇叭故障的原因和解决方法，帮助车主迅速解决这种问题。
一、汽车喇叭故障的原因1.电路故障：电路连接不良、线路短路、线路断开等电路问题是导致汽车喇叭故障的常见原因之一。
这些问题可能是由于长时间使用而导致的老化或损坏，也可能是由于路况颠簸或抽烟导致的松动接触。
2.喇叭元件故障：喇叭元件的故障也是导致汽车喇叭故障的常见原因之一。
喇叭的振膜、驱动单元或线圈等部件受到湿气、灰尘等外界因素的侵蚀或损坏，都有可能导致喇叭无法正常工作。
3.汽车电瓶问题：汽车电瓶的寿命和健康状况直接影响汽车喇叭的使用情况。
如果电瓶电量不足或电瓶老化，电流无法满足喇叭的运行要求，就会导致喇叭工作不正常。
4.控制电路故障：控制喇叭的继电器或开关出现故障也可能导致喇叭无法正常工作。
这些故障可能是由于长时间使用或部件老化造成的。
二、汽车喇叭故障的解决方法1.检查电路连接：首先，检查喇叭的电源线路，确保连接稳固、接触良好。
可以尝试拔掉电源线再重新插上，确保连接紧密。
如果是线路短路或断开导致的喇叭问题，需要找出并修复短路处或断开处，并重新连接。
2.更换喇叭元件：如果喇叭元件出现问题，例如振膜受损或线圈断开，需要将其更换为新的元件。
可以购买适配的喇叭元件，并根据说明书进行更换。
在更换喇叭元件时，注意保持工作环境干燥，并避免面对火源。
3.检查汽车电瓶：如果喇叭无法正常工作，需要检查汽车电瓶的电量和健康状况。
可以使用万用表测量电瓶的电压，如果电压低于规定范围，说明电瓶电量不足，需要及时充电或更换电瓶。
4.修复或更换控制电路：如果故障是由控制电路问题导致的，可能需要修复或更换继电器、开关等部件。
如果不熟悉电路维修的方法和操作，建议找专业的汽车维修技师协助解决问题。
5.注意维护保养：为了避免汽车喇叭故障的发生，车主还应该定期进行喇叭的维护保养工作。
汽车喇叭电路的故障检测与排除
汽车喇叭电路的故障检测与排除
刘春晖
【期刊名称】《汽车电器》
【年(卷),期】2005(000)003
【摘要】现代汽车电器方面的故障中，喇叭线路的故障率占较大的比重，不同车型有不同的喇叭线路结构，给汽车电器维修人员特别是初学者带来较大的难度。
本文总结了不同车型喇叭电路的故障检测与排除方法，同时简单介绍了中、重型载货汽车安装的电、气喇叭转换电路及不同车型喇叭继电器的代用安装方法。
【总页数】3页(P40-41,43)
【作者】刘春晖
【作者单位】山东德州汽车摩托车专修学院,山东,德州,253009
【正文语种】中文
【中图分类】U463.653
【相关文献】
1.电力拖动与控制电路的故障检测与排除 [J], 贾明春;吕春杰;
2.电力拖动与控制电路的故障检测与排除 [J], 贾明春;吕春杰
3.电力拖动与控制电路的故障检测与排除 [J], 张永平;郭英桂;段小丽
4.高职数字电路实验故障检测与排除方法的探究 [J], 姚聪;贾秀玲;王健
5.电力拖动与控制电路的故障检测与排除 [J], 马长富;
因版权原因，仅展示原文概要，查看原文内容请购买。

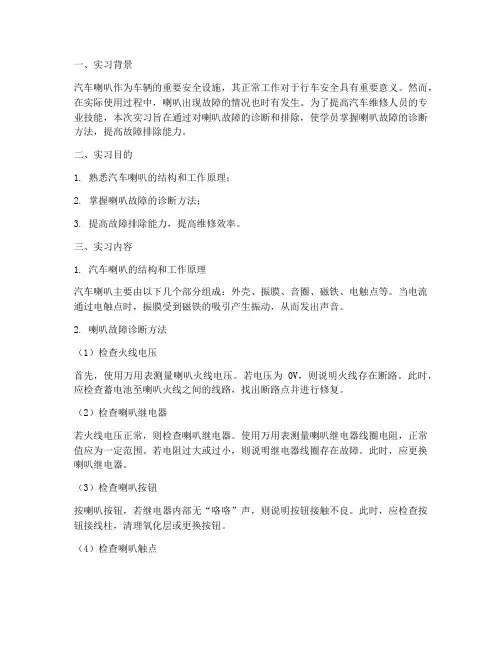

喇叭故障诊断实习报告
一、实习背景汽车喇叭作为车辆的重要安全设施，其正常工作对于行车安全具有重要意义。
然而，在实际使用过程中，喇叭出现故障的情况也时有发生。
为了提高汽车维修人员的专业技能，本次实习旨在通过对喇叭故障的诊断和排除，使学员掌握喇叭故障的诊断方法，提高故障排除能力。
二、实习目的1. 熟悉汽车喇叭的结构和工作原理；2. 掌握喇叭故障的诊断方法；3. 提高故障排除能力，提高维修效率。
三、实习内容1. 汽车喇叭的结构和工作原理汽车喇叭主要由以下几个部分组成：外壳、振膜、音圈、磁铁、电触点等。
当电流通过电触点时，振膜受到磁铁的吸引产生振动，从而发出声音。
2. 喇叭故障诊断方法（1）检查火线电压首先，使用万用表测量喇叭火线电压。
若电压为0V，则说明火线存在断路。
此时，应检查蓄电池至喇叭火线之间的线路，找出断路点并进行修复。
（2）检查喇叭继电器若火线电压正常，则检查喇叭继电器。
使用万用表测量喇叭继电器线圈电阻，正常值应为一定范围。
若电阻过大或过小，则说明继电器线圈存在故障。
此时，应更换喇叭继电器。
（3）检查喇叭按钮按喇叭按钮，若继电器内部无“咯咯”声，则说明按钮接触不良。
此时，应检查按钮接线柱，清理氧化层或更换按钮。
（4）检查喇叭触点拆下喇叭盖，观察喇叭触点是否打开。
若触点不能打开，则说明触点氧化或烧蚀。
此时，应清理触点或更换喇叭。
（5）检查喇叭内部电路若按下按钮，喇叭只发出“嗬”的一声后就不响了，则说明喇叭内部电路存在问题。
此时，应检查触点间隙、电容器或灭弧电阻是否短路。
（6）检查保险丝若按下按钮喇叭不响，检查电路发现保险丝跳开或熔断，首先应检查电路中是否存在搭铁等短路故障。
方法是在断开的熔断器两端串上一试灯，若试灯亮，则说明熔断器至喇叭继电器这一段电路中有搭铁处。
3. 故障排除实例（1）案例一：一辆轿车喇叭不响，经检查发现火线电压为0V。
经检查，蓄电池至喇叭火线之间的线路存在断路。
修复断路后，喇叭恢复正常。
（2）案例二：一辆轿车喇叭响声微弱，经检查发现喇叭继电器线圈电阻过大。
汽车喇叭长时间不响的故障排查与修复
汽车喇叭长时间不响的故障排查与修复在汽车驾驶中，喇叭是一项非常重要的安全设备。
它能够帮助驾驶员向其他车辆或行人发出警示信号，保障行车安全。
然而，有时候我们会发现汽车喇叭长时间不响，甚至完全失灵。
本文将讨论汽车喇叭长时间不响的故障排查与修复方法。
一、检查电源供应首先，我们需要检查喇叭的电源供应是否正常。
使用一个电压表或多用途测试仪测量喇叭的电压。
如果电压显示正常，那么问题可能在喇叭本身；如果电压显示异常或无电压输出，那么问题可能出现在电源电路上。
在这种情况下，可以检查电源保险丝是否烧断，或者检查电源线路是否有断裂或接触不良。
二、检查喇叭线路如果电源供应正常，我们需要检查喇叭线路是否存在问题。
检查喇叭线路之前，确保车辆的电源已经关闭。
首先，检查喇叭线路是否有断裂或接触不良。
检查线路连接端口是否干净，并确保连接紧固。
此外，检查线路是否有磨损、破裂或受潮的现象，这些都可能导致喇叭不响。
如果发现线路有问题，及时更换或修复。
三、检查喇叭本身如果电源供应和喇叭线路都没有问题，那么问题可能出现在喇叭本身。
首先，检查喇叭是否被异物堵塞。
如果有异物堵塞喇叭，将其清除。
其次，检查喇叭是否损坏，特别是喇叭的震膜。
受损的震膜可能导致喇叭失去共振效应，从而无法发出声音。
如果发现喇叭损坏，需要进行更换或修理。
四、使用喇叭信号继电器在某些情况下，喇叭不响可能是由于信号继电器故障造成的。
信号继电器是控制喇叭工作的关键组件之一。
检查信号继电器的连接是否良好，确保继电器正常工作。
如果继电器损坏，需要更换继电器。
五、请专业技师检查如果以上方法都没有解决喇叭长时间不响的问题，那么可能需要请专业技师进行进一步排查和修复。
专业技师可能通过使用诊断工具来检测喇叭及其相关系统的故障，并根据检测结果采取相应的修复措施。
结论汽车喇叭长时间不响可能由多种原因引起，包括电源供应问题、喇叭线路故障、喇叭本身损坏以及信号继电器故障等。
我们可以通过检查电源供应、喇叭线路和喇叭本身来逐一排查并修复问题。
汽车喇叭维修方法技巧
汽车喇叭维修方法技巧
汽车喇叭维修方法技巧如下：
1. 检查电路连接：首先，检查喇叭是否正确连接到电路。
检查喇叭接线端子是否松动或脱落，并确保地线接触良好。
2. 检查喇叭元件：仔细检查喇叭元件，包括振膜和线圈。
观察是否有损坏或松动的部分。
如果发现任何问题，应及时更换喇叭元件。
3. 清洁喇叭：如果喇叭发出杂音或声音不清晰，可能是因为杂物积聚在喇叭内部。
用喷气式空气罐清洁喇叭，以去除灰尘和杂物。
4. 检查喇叭电源：检查车辆的电源供应是否正常。
如果电源供应不足或中断，喇叭可能无法正常工作。
5. 检查继电器：继电器是控制喇叭的重要部件。
检查继电器是否工作正常，如果出现故障，应更换继电器。
6. 检查控制开关：若喇叭无法发声，应检查控制开关是否工作正常。
如果控制开关没有问题，可能是线路连接或喇叭元件出现故障。
7. 调整喇叭音量：有时候喇叭声音过小或过大，可能需要进行音量调整。
根据喇叭型号，可通过旋钮或电子控制器进行音量调整。
请注意，在进行任何汽车维修工作之前，应先查阅汽车的用户手册或寻求专业技术人员的帮助。
汽修中的喇叭、灯光等电器维修与调试
汽修中的喇叭、灯光等电器维修与调试汽车作为人们生活中不可缺少的交通工具，其中的各种电器设备发挥着重要的功能。
然而，由于长时间使用或者其他原因，汽车中的电器设备有时会出现故障或者需要进行调试。
本文将介绍汽修中的喇叭、灯光等电器维修与调试的步骤和技巧。
一、喇叭维修与调试汽车喇叭作为一种重要的安全装置，可以通过发出声音提醒其他道路使用者。
当喇叭出现故障时，我们需要进行维修和调试。
1. 检查电源线路：首先，需要检查喇叭的电源线路是否正常。
可以通过使用电压表来测量电源线路上的电压。
如果电压正常，说明电源线路正常工作。
如果电压低于正常范围，需要检查电源线路是否连接松动或短路，并及时修复。
2. 检查喇叭线路：如果电源线路正常，接下来需要检查喇叭线路的连接情况。
检查线路时，应该先拆卸喇叭罩，然后检查线路连接器是否松动或者氧化。
若发现问题，应清洗连接器，并重新连接。
3. 检查喇叭本身：如果线路连接正常无问题，那么可能是喇叭本身出现了故障。
这时候可以将喇叭直接连接到电源上，检查喇叭是否能够发出正常的声音。
如果无法发出声音或者声音异常，说明喇叭需要更换。
二、灯光维修与调试汽车灯光在夜间和恶劣天气下起到重要的作用，不仅可以提供照明，还可以提醒其他车辆注意。
在维修和调试汽车灯光时，需要注意以下几点：1. 检查灯泡：首先，检查灯泡是否损坏或者烧毁。
可以通过检查灯泡外观是否有黑色痕迹或者灰尘，以判断灯泡是否需要更换。
如果发现灯泡烧毁，需要购买相同规格的灯泡，并将其更换。
2. 检查线路连接：继续检查灯光的线路连接情况。
排除线路松动、腐蚀和断路等问题。
如果发现连接不良，应该清洁连接器，并重新连接。
3. 调整灯光方向：灯光方向的调整对于行车安全至关重要。
可以通过调试灯光调整器来调整灯光的方向和高低。
调试时，需要将车辆停在平坦的地方，调整好灯光的方向和高度，确保灯光覆盖范围适中。
三、其他电器维修与调试除了喇叭和灯光外，汽车中还有其他一些电器设备，如电动窗户、空调等。
汽车喇叭系统故障排查与修复
汽车喇叭系统故障排查与修复近年来，随着汽车的普及和交通拥堵问题的日益严重，汽车喇叭系统成为了驾驶员在道路上沟通和提醒其他车辆的重要工具。
然而，有时候我们会遇到汽车喇叭系统出现故障的情况，这给我们的行车安全带来了一定的隐患。
本文将探讨汽车喇叭系统故障的排查与修复方法。
首先，当我们发现汽车喇叭系统无法正常工作时，我们需要先检查喇叭的电源。
喇叭的电源通常由车辆的电瓶提供，因此我们可以检查电瓶的连接是否正常，以及电瓶是否有足够的电量。
如果电瓶连接良好且电量充足，那么我们可以进一步检查喇叭的保险丝是否烧断。
保险丝是汽车电路中的保护装置，当电流过大时会自动熔断，以避免电路损坏。
如果发现保险丝烧断，我们可以更换一个新的保险丝，然后再次测试喇叭系统是否恢复正常。
如果喇叭系统的电源正常，但喇叭仍然无法发出声音，那么我们需要检查喇叭本身是否损坏。
喇叭通常由一个震膜和一个电磁线圈组成，当电流通过电磁线圈时，会产生磁场使得震膜振动，从而发出声音。
我们可以使用一个直流电源来测试喇叭是否正常工作。
首先，将喇叭的正极和负极分别连接到直流电源的正负极上，然后逐渐增加电源的电压，观察喇叭是否发出声音。
如果喇叭能够正常工作，那么问题很可能出在喇叭的驱动电路上。
如果喇叭无法发出声音，那么我们需要更换一个新的喇叭。
此外，有时候喇叭系统可能会出现声音不清晰或者杂音的问题。
这可能是由于喇叭的震膜受到污染或者损坏导致的。
我们可以拆下喇叭，用清洁剂将震膜上的污垢清洗干净，然后用干净的布擦拭干燥。
如果震膜已经损坏，那么我们需要更换一个新的喇叭。
除了以上的故障排查和修复方法，我们还需要注意一些日常的维护保养。
首先，喇叭系统应该定期进行检查，以确保其正常工作。
其次，我们需要避免在高温或者潮湿的环境中使用喇叭，这样可以避免喇叭受潮或者过热导致故障。
此外，喇叭的安装位置也很重要，我们应该选择一个合适的位置来安装喇叭，以确保其发出的声音能够有效传播。
总之，汽车喇叭系统故障的排查与修复需要我们具备一定的电路基础知识和动手能力。
车辆喇叭无法正常工作的故障检修和修复步骤
车辆喇叭无法正常工作的故障检修和修复步骤车辆喇叭是汽车的重要组成部分之一，用于提醒其他驾驶员和行人。
然而，有时我们可能会遇到车辆喇叭无法正常工作的情况。
本文将介绍一些常见的故障检修和修复步骤，以帮助您解决这个问题。
1. 检查电源线路：首先，检查喇叭的电源线路。
检查喇叭的接线是否牢固，电源线是否有损坏或脱落。
如果发现接线不良或电源线损坏，应进行修复或更换。
2. 检查喇叭开关：如果电源线路没有问题，接下来需要检查喇叭开关。
启动车辆并打开喇叭开关，观察喇叭是否发出声音。
如果没有发出声音，可能是开关故障。
在这种情况下，需要更换喇叭开关。
3. 检查喇叭本身：如果喇叭开关正常，那么问题可能出现在喇叭本身。
检查喇叭是否有腐蚀、损坏或松动的部分。
如果喇叭有损坏或腐蚀，需要更换喇叭。
如果发现喇叭松动，可以尝试重新固定喇叭，以确保它与车辆的固定部位牢固连接。
4. 检查喇叭继电器：在某些车辆上，喇叭可能由继电器控制。
继电器是一个电气开关，用于控制喇叭的工作。
检查继电器是否工作正常，是否有松动的连接或损坏的部分。
如果发现继电器故障，需要更换继电器。
5. 检查车辆电路：除了以上部分，车辆的电路也可能影响喇叭的正常工作。
检查车辆的保险丝，确保与喇叭相关的保险丝没有熔断或松动。
如果需要更换保险丝，应选择适当额定电流的保险丝进行更换。
6. 寻求专业帮助：如果以上方法都尝试过后，车辆喇叭仍然无法正常工作，建议寻求专业的汽车维修技师帮助。
他们可以通过专业设备和技术来进一步检测和修复问题，以确保喇叭正常工作。
在进行车辆喇叭的故障检修和修复时，还有一些注意事项需要牢记：- 在进行任何维修工作之前，确保车辆的电源已关闭，以避免电击或其他意外伤害。
- 对于不熟悉汽车电路和维修的人来说，最好寻求专业帮助。
错误的操作可能会导致更严重的问题或安全隐患。
- 定期检查车辆喇叭的工作状态，以便及时发现并解决潜在问题，确保安全行驶。
综上所述，当车辆喇叭无法正常工作时，应首先检查电源线路、喇叭开关、喇叭本身、喇叭继电器和车辆电路等部分。
汽车喇叭电路的故障检测与排除-刘春晖
汽车喇叭电路的故障检测与排除刘春晖（山东华宇职业技术学院，山东德州 253009 )中图分类号：U463.653 文献标识码：B 文章编号： 1003一8639（2005）03一0040一02现代汽车电器方面的故障中，喇叭线路的故障率占较大的比重，不同车型有不同的喇叭线路结构，给汽车电器维修人员特别是初学者带来较大的难度。
本文总结了不同车型喇叭电路的故障检测与排除方法，同时简单介绍了中、重型载货汽车安装的电、气喇叭转换电路及不同车型喇叭继电器的代用安装方法。
1 不同车型的喇叭电路结构图1.1 无继电器控制的喇叭电路这种喇叭电路适用于喇叭功率较小的车型，如微型车（松花江、长安、天津华利等）、天津三峰、捷达、夏利等，电路图结构如图1所示。
标致504、505等喇叭电路结构如图2所示，此种喇叭电路结构会造成按钮过早地烧蚀、损坏，因此已淘汰。
1.2 有继电器控制的喇叭电路这种喇叭电路采用喇叭电源电路和控制电路分开的控制方式，适用于喇叭功率相对较大的车型，以解决喇叭按钮直接控制过大电流，造成按钮易烧蚀的问题。
图3为适用于桑塔纳等车型的喇叭电路。
图4为适用于南京依维柯等车型的喇叭电路。
图5为北京切诺基、BJ2020、北京轻客、北京五十铃、解放CA6440、解放CA1092等车型的喇叭电路。
2 喇叭电路的故障检测2.1 检测部位喇叭熔断丝、电喇叭、喇叭继电器接线端子、喇叭按钮接线端子。
2.2 用万用表和试灯分别进行检测a.熔断丝两端电压均为电源电压，用试灯测量亮度正常。
b.不按按钮时，图1、图3两喇叭接线端子电压均为电源电压，用试灯测量亮度正常；图2、图4、图5两喇叭接线端子电压为0，试灯测量不亮。
c.喇叭继电器和线路连接时，喇叭继电器接线端子B 为电源电压，试灯发光正常；H 端子电压情况同喇叭接线端子；S 端子为电源电压，但用试灯测量时试灯微亮（此时灯丝和磁化线圈一同串接到电源电路中，试灯发光达不到其额定电压所致）。
汽车电喇叭故障诊断与维修参赛课件
S16喇叭保险丝 15A S18继电器保险丝 10A
53喇叭继电器
喇叭开关
喇叭调整螺钉
1.万用表电阻值校正 2.拔插电器时务必关闭点火开关 3拔继电器时左手按住保险盒
打开点火开关、按电喇叭
有继电器吸合声 正常
更换 不正常
无应答
有继电器吸合声 正常 检查S18保险丝 不正常 更换
检查喇叭继器 正常 S18保险丝进线电源 不正常 检查点火开关至S18保险丝线路通断
正常 检查喇叭开关 不正常 更换
正常 检查87号端子接地线 不正常 正常 检查30号端子接地线 检查87号端子至喇叭接住线 正常 调整、更换电喇叭 正常 点火开关故障 正常 检查继电器工作状态 有继电器器吸合声
检查喇叭接线柱正极电源
不正常 不正常 正常 检查S16保险丝
S16至点火开关线路
正常 喇叭端子至S16端子线路
授课人：*****
大众4S店接到一辆桑塔纳2000电喇叭不响的 故障车，前台接待通过跟客户交流,填写维 修工单后交电器维修小组进行维修
1.按喇叭时无任何反映?
2.按喇叭时是否能听到嗒嗒声? 3.下雨天喇叭工作情况?
1.检查电源 2.检查喇叭接线柱 3.检查喇叭保险丝 4.检查继电器保险丝 5.检查喇叭继电器
更换保险丝
一
二
三
四
好
1 2 3 4
快
好
快
好
快
好 快
5
小计 总计 名次
电器元件检测 1.S18继电器保险丝 2.喇叭继电器 3.喇叭开关 4.S16喇叭保险丝 5.喇叭 线路检测 1.点火开关至S18进线端子 2.S18出线端子至86号端子 3.85号端子至喇叭开关 4.喇叭开关至负极 1.点火开关至S16进线端子 2.S16出线端子至喇叭正极接线柱 3.喇叭负极接线柱至87号端子 4.30号端子至负极
汽车喇叭工作不良故障诊断与排除的流程
汽车喇叭工作不良故障诊断与排除的流程汽车喇叭是汽车上非常重要的安全部件，它能在车辆行驶过程中发出警示音，提醒其他道路使用者注意安全。
然而，在实际使用中，汽车喇叭可能会出现工作不良的故障，影响行车安全。
因此，掌握汽车喇叭工作不良的故障诊断与排除方法至关重要。
本文将详细介绍汽车喇叭工作不良的故障诊断与排除流程。
一、故障现象汽车喇叭工作不良的故障现象主要有以下几种：1. 喇叭不响：按下喇叭开关，喇叭没有任何声音。
2. 喇叭声音微弱：按下喇叭开关，喇叭声音较小，且不清晰。
3. 喇叭声音失真：按下喇叭开关，喇叭声音变得尖锐或沙哑。
4. 喇叭时响时停：按下喇叭开关，喇叭声音时有时无，不稳定。
二、故障诊断与排除流程1. 检查喇叭电源首先，检查喇叭电源是否正常。
拔下喇叭插头，用万用表测量喇叭插头的电源端子（通常是红色）在按下喇叭开关时的电压。
正常情况下，电压应在12V左右。
如果电压正常，说明电源电路无故障。
2. 检查喇叭开关检查喇叭开关是否损坏。
喇叭开关损坏会导致喇叭无法正常工作。
可将喇叭开关拆下，使用万用表测量开关两端之间的电阻值。
正常情况下，电阻值应为无穷大。
如果电阻值为零或较小，说明开关内部接触不良，需要更换。
3. 检查喇叭继电器喇叭继电器损坏会导致喇叭无法正常工作。
检查喇叭继电器的工作状态，可以使用万用表测量继电器线圈两端之间的电阻值。
正常情况下，电阻值应为无穷大。
如果电阻值为零或较小，说明继电器线圈损坏，需要更换。
4. 检查喇叭线束检查喇叭线束是否有破损、短路或接触不良等现象。
可以使用万用表测量喇叭线束两端之间的电阻值，正常情况下，电阻值应为无穷大。
如果电阻值为零或较小，说明线束损坏，需要更换。
5. 检查喇叭本身如果以上检查均正常，那么故障很可能出现在喇叭本身。
检查喇叭是否损坏，可以尝试使用其他正常工作的喇叭进行替换试验。
如果替换后喇叭恢复正常，说明原喇叭损坏，需要更换。
三、故障排除注意事项1. 在进行故障排除时，务必先关闭点火开关，断开电源，以确保安全。
实训一汽车喇叭的故障诊断与排除
实训一汽车喇叭的故障诊断与排除
一、实训课时：2 学时
二、实训目的与内容
1、汽车喇叭的线路连接
2、汽车喇叭的电路分析
3、汽车喇叭的线路检测并能排除故障
4、汽车喇叭音量和音调的调整
三、技术标准与要求喇叭的线路连接应符合原
车技术要求
四、实训所需仪器设备、器材
1、喇叭完好的车辆一台
2、万用表、试灯、探针、导线若干
3、常用工具一套
五、实训安排及操作步骤
（一）喇叭音量和音调的调整
（二）汽车喇叭的电路分析
（三）喇叭继电器的检修
（四）故障排除
六、注意事项
1、使用万用表测电阻电压时注意档位的选择
七、实训考核要求
1、熟悉汽车喇叭线路连接
2、汽车喇叭电路分析
3、全面检测喇叭电路并能排除故障
八、考核时间：30min
九、配分评分标准。
汽车喇叭工作不良的故障诊断与排除流程
汽车喇叭工作不良的故障诊断与排除流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、故障现象描述。
1. 声音微弱或无声。
汽车喇叭系统故障排查与修复技巧
汽车喇叭系统故障排查与修复技巧在驾驶过程中，喇叭系统是车辆的重要组成部分之一。
它被广泛用于提醒其他驾驶员、行人和其他道路使用者，以确保行车安全。
然而，汽车喇叭系统也可能遭遇故障，影响到正常的使用。
本文将介绍汽车喇叭系统故障的常见原因，并提供一些排查和修复的技巧，以帮助您解决这些问题。
一、喇叭系统故障的常见原因1. 电源故障：喇叭系统需要电力来工作，如果发生电源故障，喇叭将无法正常工作。
常见的电源故障包括电线破损、保险丝熔断等。
2. 喇叭按钮故障：喇叭按钮是控制喇叭开关的部件，如果按钮故障，喇叭将无法发出声音。
3. 喇叭本身故障：喇叭本身可能会出现损坏或老化的情况，导致喇叭无法正常工作。
例如，喇叭的震膜或线圈可能发生损坏，导致无法发出清晰的声音。
二、喇叭系统故障排查技巧1. 检查电路连接：首先，检查喇叭系统的电路连接情况。
使用电路图和万用表来确认电源线、开关和喇叭之间的连接是否正常。
如果发现电线破损或松动的问题，及时修复或更换。
2. 检查喇叭按钮：如果电路连接没有问题，但喇叭无法工作，可能是喇叭按钮出现故障。
可以通过按下按钮并观察电压表的变化来测试按钮的工作状态。
如果按钮出现故障，应该更换按钮组件。
3. 检查喇叭本身：如果喇叭按钮正常工作，但喇叭无法发出声音，那么问题可能出现在喇叭本身。
首先，检查喇叭的连线是否紧固，并确保喇叭的接地良好。
然后，使用万用表测试喇叭的阻抗，如果阻抗值异常，那么喇叭可能需要更换或修理。
三、喇叭系统故障修复技巧1. 更换保险丝：如果喇叭系统因为保险丝熔断而无法工作，那么只需更换保险丝即可。
确保使用正确规格的保险丝，并且不要使用过大或过小的保险丝。
2. 更换喇叭按钮：如果喇叭按钮出现故障，需要使用正确规格的喇叭按钮进行更换。
在更换按钮之前，确保断开电源，并遵循安全操作指南。
3. 更换喇叭：如果喇叭本身发生故障，那么需要更换喇叭。
选择具有相同规格和阻抗的喇叭，并根据制造商提供的安装指南进行操作。
汽车喇叭无声的故障排查与修复
汽车喇叭无声的故障排查与修复当我们驾驶汽车时，车辆喇叭发出的声音在提醒其他驾驶员或行人注意时起到重要的作用。
然而，有时我们可能会遇到汽车喇叭无声的故障，这将严重影响行车安全。
本文将介绍汽车喇叭无声故障的排查和修复方法，帮助车主解决这一问题。
1. 检查电气系统连接在许多情况下，汽车喇叭无声的问题源于电气系统连接的松动或损坏。
首先，检查喇叭的电源线是否连接稳固，并确保接触良好。
如果发现任何松动或腐蚀，应及时修复或更换连接器。
此外，还应检查喇叭继电器和保险丝是否正常工作，必要时进行更换。
2. 检查喇叭本身若电气系统连接正常，但喇叭仍然无声，可能是喇叭本身出现故障。
我们需要确认喇叭本身是否发生损坏或老化。
首先，检查喇叭外壳是否有破损或褪色的现象。
然后，用万用表测量喇叭的阻抗，确保其在正常范围内。
如果检测到异常，应考虑更换喇叭以恢复声音。
3. 检查开关和继电器开关和继电器也是汽车喇叭正常工作的关键组成部分。
首先，检查喇叭开关是否工作正常，确保电流可以正常通过。
此外，还应检查喇叭继电器是否正常工作。
可以通过触摸继电器时是否有震动或听到“咔嗒”声来判断继电器是否正常。
如果发现问题，应及时更换开关或继电器。
4. 检查喇叭音量调节一些汽车喇叭配备了音量调节，如果调节不正确也会导致喇叭无声。
确保音量调节器设置正确，并将音量调到适当的水平。
有时，调节器可能由于长时间不使用而生锈或陷入静音状态，我们可以尝试用润滑剂喷洒或来回拨动几次以解决问题。
5. 检查喇叭连接线路除了检查电气系统连接外，还需检查喇叭的连接线路是否正常。
检查喇叭线路是否断开、磨损或接触不良。
特别是检查喇叭线路是否与其他线路发生短路或干扰。
如果有必要，可以使用万用表进行线路连通性测试，并修复或更换受损的线路。
6. 寻求专业帮助如果经过以上排查方法仍未解决喇叭无声的问题，建议寻求专业的汽车维修技师进行进一步的故障诊断和修复。
他们拥有丰富的经验和专业的工具，可以更准确地找出故障原因并提供解决方案。
汽车故障诊断与排除-教案-7汽车喇叭线路的检查
实习课教案班级： 2019年 4月 15 日实习课教案一、组织课堂组织队伍进入实训室，进行师生问候。
二、课前要求1、检查学生着装是否符合操作规范；2、强调工作安全及5S理念；3、做好实训前准备：①车辆开进工位；②可靠停驻车辆；③打开发动机舱盖；④安装翼子板布及车内四件套；⑤准备好工具；⑥再次确认工作安全。
三、导入课程客户反映：按下喇叭开关时，喇叭不响。
任务：请同学们根据故障现象，对该车的电喇叭系统进行检查，并将故障排除四、新授课程1．喇叭保险丝的检查喇叭保险丝检查结果：保险丝熔断。
2．更换保险丝后按下喇叭开关，结果保险丝再次熔断，由此可以判定喇叭电路中存在短路故障。
而由于是按下喇叭开关之后保险丝才熔断，所以故障应出在喇叭继电器到喇叭的线路或是喇叭本身上。
3．在喇叭保险丝插座上接入一个12V21W的试灯；然后分离连接器EE12，按下喇叭开关观察试灯是否点亮。
EE12连接器检查结果：按下喇叭开关，试灯没有点亮；由此可以判定喇叭继电器至连接器EE12间的线路无故障。
注：要想分离连接器EE12或是拆卸喇叭均需先拆下前保险杠。
4．分离高、低音喇叭连接器，然后按下喇叭开关观察试灯是否点亮连接器连接器低音喇叭高音喇叭结果：试灯未点亮，由此可以判定连接器EE12至喇叭间线路无故障，而造成喇叭不响、保险丝烧断的故障是由于高音或低音喇叭内部短路而引起的。
5．分别对两个喇叭进行通电试验，最后确认为高音喇叭内部短路。
五、实训进行学生按教师演示流程反复进行练习：进行相应拓展六、布置作业1、能照图说出前照灯工作原理。
2、分析远近光都不亮故障原因是什么？设计图号校对课题序号审核材料：重量：比例：改图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

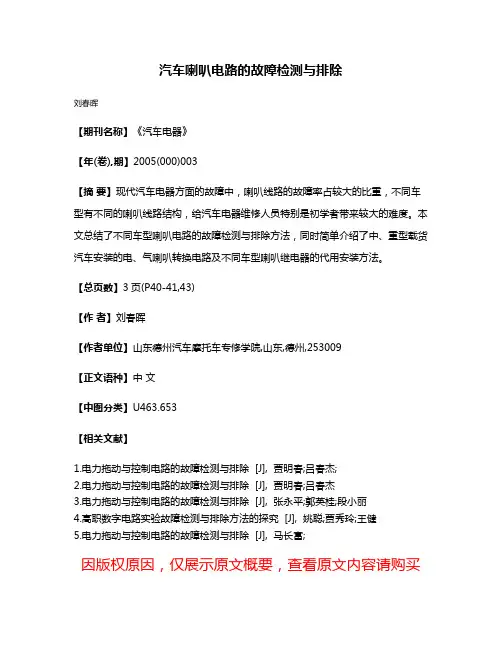

汽车喇叭电路的故障检测与排除
刘春晖
（山东华宇职业技术学院，山东德州 253009 )
中图分类号：U463.653 文献标识码：B 文章编号： 1003一8639（2005）03一0040一02
现代汽车电器方面的故障中，喇叭线路的故障率占较大的比重，不同车型有不同的喇叭线路结构，给汽车电器维修人员特别是初学者带来较大的难度。
本文总结了不同车型喇叭电路的故障检测与排除方法，同时简单介绍了中、重型载货汽车安装的电、气喇叭转换电路及不同车型喇叭继电器的代用安装方法。
1 不同车型的喇叭电路结构图
1.1 无继电器控制的喇叭电路
这种喇叭电路适用于喇叭功率较小的车型，如微型车（松花江、长安、天津华利等）、天津三峰、捷达、夏利等，电路图结构如图1所示。
标致504、505等喇叭电路结构如图2所示，此种喇叭电路结构会造成按钮过早地烧蚀、损坏，因此已淘汰。
1.2 有继电器控制的喇叭电路
这种喇叭电路采用喇叭电源电路和控制电路
分开的控制方式，适用于喇叭功率相对较大的车
型，以解决喇叭按钮直接控制过大电流，造成按
钮易烧蚀的问题。
图3为适用于桑塔纳等车型的
喇叭电路。
图4为适用于南京依维柯等车型的喇
叭电路。
图5为北京切诺基、BJ2020、北京轻客、北京五十铃、解放CA6440、解放CA1092等车型的喇叭电路。
2 喇叭电路的故障检测
2.1 检测部位
喇叭熔断丝、电喇叭、喇叭继电器接线端子、喇叭按钮接线端子。
2.2 用万用表和试灯分别进行检测
a.熔断丝两端电压均为电源电压，用试灯测量亮度正常。
b.不按按钮时，图1、图3两喇叭接线端子电压均为电源电压，用试灯测量亮度正常；图2、图4、图5两喇叭接线端子电压为0，试灯测量不亮。
c.喇叭继电器和线路连接时，喇叭继电器接线端子B 为电源电压，试灯发光正常；H 端子电压情况同喇叭接线端子；S 端子为电源电压，但用试灯测量时试灯微亮（此时灯丝和磁化线圈一同串接到电源电路中，试灯发光达不到其额定电压所致）。
喇叭继电器和线路断开时B 端子电压为电源电压，试灯正常发光，图3中H 端子的电压为电源电压，但用试灯测量时试灯微亮（此时灯丝和喇叭磁化线圈一同串接到电源电路中）；其余端子测量时电压为零，试灯不亮。
d.喇叭按钮接线端子的一端子应搭铁，用试灯和万用表测量其是否搭铁。
方法是用万用表的正表笔或试灯一端接一电源线，负表笔或试灯另一端接此端子，如万用表指示电源电压或试灯正常发光，则此端子搭铁；另一端子电压应为电源电压，但用试灯测量时，试灯微亮（灯丝和磁化线圈一同串接到电源电路中，试灯发光达不到其额定电压）。
e.异常情况可根据电路图进行分析。
由上述检测情况可以看出，正常情况下，喇叭的两接线端子不一定都有一根火线，两端子可能都没电，如图1、图2、图4、图5。
但喇叭按钮的通断情况也要具体情况具体进行分析，不要盲目地认为没电就缺少电源。
图1 微型车喇叭电路 图2标致车喇叭电路
3 喇叭电路的故障常发部位及判断
3.1 喇叭按钮部位
常见故障；按钮触点烧蚀、锈蚀，转向盘下滑片磨坏，与滑片接触的片形弹簧或圆形柱与滑片接触不良，按钮弹簧失去弹性等。
遇到这种情况，应先将按钮线一端拆下搭铁，以确定是否按钮故障，如喇叭不响则为线路及其它部位故障，如喇叭响，则可确认为按钮部位故障，确认后将按钮相关部位拆解进行打磨、更换。
图3桑塔纳等车型喇叭电路图4南京依维柯等车型喇叭电路图5北京切诺基等车型喇叭电路
3.2 喇叭部位
常见故障：喇叭发音嘶哑、声音过小、不发声等。
不发声情况可用试灯代替喇叭进行试验，如试灯亮，则喇叭故障。
这种情况多是电喇叭的音量或音调不正常所造成的，应将喇叭拆下进行调整，具体方法如下。
3.2.1 音调（即衔铁与铁心间气隙）的调整
电喇叭的音调高低与铁心气隙有关，铁心气隙小时，膜片的振动频率高（即音调高）；气隙大时，膜片的振动频率低（即音调低）。
音调调整部位多为电喇叭的带有锁紧螺母的中心粗螺纹，调整时，应先松开锁紧螺母，然后转动衔铁，即可改变铁心与衔铁气隙，一般每次调整1/10一1/5圈，后接线进行声响测试，不合格继续调整。
3.2.2 音量（即触点预压力）的调整
电喇叭的音量大小与通过喇叭线圈的电流大小有关。
当触点预压力增大时，流过喇叭线圈的电流增大，使喇叭产生的音量增大，反之音量减小。
触点压力是否正常，可通过检查喇叭工作时的耗电量与额定电流是否相符来判断。
如耗电量等于额定电流，则说明触点压力正常；如耗电量大于或小于额定电流，则说明触点压力过大或过小，应予以调整。
调整螺纹位置：喇叭中心螺纹外侧带锁紧螺母的螺栓，一般用密封胶密封。
调整时应先松开调整螺杆顶端的锁紧螺母，然后转动调整螺杆（逆时针方向转动时，触点压力增大）进行调整。
调整时，不可过急，每次只需对调节螺母转动1/10圈左右。
电喇叭音量和音质的调整并不是完全独立的，两者实际上是相互关联的，因此需反复调试才会获得最佳效果。
3.3熔断丝部位
检查到熔断丝熔断后，应及时进行更换，如短时间内又熔断，应找出短路搭铁部位后再进行喇叭故障的维修。
3.4继电器部位
继电器触点烧结，会造成喇叭长鸣；线圈断路，会造成喇叭不响。
根据继电器的插脚位置及作用，用万用表测量其电磁线圈阻值，打开观察触点的烧蚀情况，必要时进行维修或更换。
4 喇叭接线图的扩展
4.1
中、重型载货汽车安装的电、气
图6 电气喇叭转换电路（Ⅰ）图7电气喇叭转换电路（Ⅱ）
喇叭转换电路
对电、气喇叭转换电路的要求：电喇叭一般为2 个且功率较大，在电喇叭电路应使用继电器，按钮要控制搭铁。
同时应在电路中增加一电、气喇叭转换开关，以便在需要的时候进行电、气喇叭的转换。
满足此要求的电路如图6、图7所示。
4.2 不同车型喇叭继电器的代用安装方法
可以说，凡是和电喇叭的标称电压相同、具有常开触点的所有电路控制继电器均可用作喇叭继电器。
具体接线可参照上述喇叭接线图，如将五十铃N系列继电器中的IT型作桑塔纳轿车喇叭电路的改装，其接线如图8所示。
由上述可知：在必要的情况下可以将所有没有喇叭继电器的车型加装喇叭继电器，以保护喇叭按钮，延长其使用寿命，提高喇叭工作的可靠性。
只需要手头上有一个电路控制继电器，便可完成此种线路的改装。
参考文献：
「l］裘玉平．汽车电气设备「M］．北京：人民交通出版社，1999。
本文发表于2005年第3期《汽车电器》杂志52-53页。
