为什么有些桥梁需要斜拉桥设计？一、斜拉桥结构简介斜拉桥是一种采用斜拉索支撑主梁的桥梁结构，其设计独特，具有一系列独特的优势。
斜拉桥通常由塔楼、拉索和主梁三部分组成。
塔楼作为桥梁的支撑点，将拉索与主梁连接起来。
拉索根据需要的张力，通过塔楼连接到主梁，使得主梁得以支撑。
二、延长主梁跨度的设计需求1. 跨越宽度需求：有些地区的桥梁需要跨越非常宽的河流或峡谷，传统的梁桥结构无法满足跨度的需求。
斜拉桥能够通过拉索的支撑，实现更大的跨度，解决了跨越宽度限制的问题。
2. 减少桥梁应力：梁桥结构在跨越较大距离时，会受到较大的应力。
而斜拉桥通过将主梁的荷载分散到斜拉索上，减少了主梁的受力情况，从而降低了主梁的应力，提高了桥梁的承载能力。
3. 美学设计需求：斜拉桥的设计不仅考虑到桥梁的功能，还注重桥梁的美学价值。
斜拉桥的斜拉索在桥梁上呈现出独特的形态，赋予了桥梁优雅、流线型的外观，成为了城市地标之一。
三、斜拉桥的优势与局限1. 结构稳定性：斜拉桥采用了三角支撑结构，使得整个桥梁结构更加稳定。
斜拉桥的主梁在受到荷载时，通过拉索将荷载传递到塔楼上，从而实现了力的平衡，增强了整个桥梁结构的稳定性。
2. 经济性：斜拉桥相比于其他桥梁结构，具有较低的建造成本和维护成本。
斜拉桥的斜拉索可以吸收桥梁的荷载，减少了主梁的材料使用量，降低了桥梁的建设成本。
同时，斜拉桥的维护也相对简单，更易于进行定期检查和维修。
3. 局限性：斜拉桥的设计需要考虑多方面的因素，如地震、风速等，以确保结构的稳定性。
斜拉桥对地基设施的要求也较高，需要保证塔楼的稳定性和承载能力，从而带来更多的施工和维护难度。
四、斜拉桥在世界各地的应用案例1. 若尔盖大桥（中国）：作为世界上跨度最大的斜拉桥之一，若尔盖大桥成功跨越了若尔盖河谷，成为了中国西部地区的标志性建筑。
2. 米尔顿马德斯桥（加拿大）：该桥位于加拿大多伦多市，是一座斜拉桥，不仅具有跨越能力，还有着独特的设计风格，成为多伦多的地标之一。
斜拉桥原理
斜拉桥原理斜拉桥是一种利用斜拉索来支撑桥梁结构的特殊桥梁形式。
它的设计原理是通过斜拉索将桥面的荷载传递到桥墩上，从而实现桥梁的稳定和安全。
斜拉桥的设计和建造需要考虑许多因素，包括桥梁跨度、荷载、斜拉索的布置和张力等。
在本文中，我们将深入探讨斜拉桥的原理，以及它在桥梁工程中的应用。
首先，让我们来了解一下斜拉桥的结构特点。
斜拉桥通常由桥面、桥塔和斜拉索组成。
桥面承载车辆和行人的荷载，桥塔则起到支撑和稳定的作用，而斜拉索则连接桥面和桥塔，承担着荷载传递的重要任务。
斜拉索的布置和张力的调节对于桥梁的稳定性和安全性至关重要。
通过合理设计和施工，斜拉桥可以实现大跨度、大荷载的要求，成为现代桥梁工程中的重要形式之一。
斜拉桥的原理主要是利用斜拉索来传递桥面荷载到桥塔上。
斜拉索呈一定角度与桥面相交，通过张力将桥面的荷载传递到桥塔上，从而使桥梁保持稳定。
在设计斜拉桥时，工程师需要考虑斜拉索的数量、位置、张力等因素，以确保桥梁的安全性和稳定性。
此外，斜拉桥的桥塔也需要经过精密计算和设计，以承受来自斜拉索的复杂力学作用。
斜拉桥在桥梁工程中有着广泛的应用。
它可以实现大跨度、大荷载的要求，适用于河流、湖泊、海峡等跨越水体的场合。
与悬索桥相比，斜拉桥的主梁结构更为灵活，可以适应更多变化的场地条件。
因此，在现代桥梁工程中，斜拉桥成为了跨越水域的重要选择，例如著名的金门大桥、东京湾大桥等都采用了斜拉桥的结构形式。
总的来说，斜拉桥是一种利用斜拉索来支撑桥梁结构的特殊形式，它的设计原理是通过斜拉索将桥面的荷载传递到桥塔上，从而实现桥梁的稳定和安全。
斜拉桥在桥梁工程中有着广泛的应用，可以实现大跨度、大荷载的要求，适用于跨越水域的场合。
通过合理的设计和施工，斜拉桥成为了现代桥梁工程中的重要形式之一，为人们的出行和交通运输提供了便利。
斜拉桥三部分
斜拉桥三部分斜拉桥三部分：结构设计、斜拉索系统、斜拉桥的应用一、结构设计斜拉桥是一种特殊的桥梁结构，其特点是通过斜拉索来承受桥面上的荷载。
结构设计是斜拉桥建设中的重要环节，它直接关系到桥梁的安全性、稳定性和经济性。
在结构设计中，首先需要确定桥梁的主要构件，包括桥塔、桥墩和桥面。
桥塔是斜拉桥的支撑结构，承受斜拉索的拉力，并将其传递到地基上。
桥墩是桥梁的支承结构，承受桥面上的荷载，并将其传递到桥塔上。
桥面是斜拉桥上车辆通行的部分，承受车辆荷载，并通过斜拉索将荷载传递到桥塔上。
需要确定斜拉索的布置方式。
斜拉索的布置方式有多种，常见的有单塔单索、单塔双索和双塔双索。
不同的布置方式会影响到桥梁的荷载分配和结构的稳定性。
需要进行结构计算和优化设计。
结构计算是指根据桥梁的几何形状、材料特性和荷载情况，计算出桥塔、桥墩和桥面的尺寸和截面形状。
优化设计是指通过调整桥梁的结构参数，使得桥梁在满足安全性和稳定性的前提下，尽可能减小材料的使用量和工程的造价。
二、斜拉索系统斜拉索系统是斜拉桥的核心组成部分，它承担着将桥面上的荷载传递到桥塔上的重要任务。
斜拉索系统由斜拉索、锚固装置和挂点组成。
斜拉索是斜拉桥的主要受力构件，通过将荷载转化为张力来支撑桥面。
斜拉索一般采用高强度钢丝绳制成，具有轻质、高强度和耐腐蚀等优点。
锚固装置是将斜拉索固定在桥塔上的装置，它能够将斜拉索的张力传递到桥塔上，并能够对斜拉索进行调整和锁定。
锚固装置一般由锚板、锚框和锚索组成，通过将锚索穿过锚框并固定在锚板上，实现对斜拉索的锚固。
挂点是将斜拉索连接到桥面上的装置，它能够将斜拉索的张力传递到桥面上，并能够对斜拉索进行调整和固定。
挂点一般由挂板、挂杆和挂索组成，通过将挂索固定在挂板上，实现对斜拉索的挂点。
三、斜拉桥的应用斜拉桥由于其结构简洁、美观大方的特点，被广泛应用于各种桥梁工程中。
在城市建设中，斜拉桥常用于跨越河流、湖泊和城市道路等地方。
它不仅可以满足人们的通行需求，还能够起到装饰城市、提升城市形象的作用。
斜拉桥和悬索桥基本受力原理
斜拉桥和悬索桥基本受力原理斜拉桥和悬索桥是现代桥梁工程学中最常见的桥梁类型之一。
与其他类型的桥梁相比，斜拉桥和悬索桥在结构构造、受力原理以及建造技术方面都具有独特的特点。
斜拉桥是一种由主体梁、斜拉索和塔组成的桥梁结构。
主体梁通常由桥面板、箱梁或钢桁架等构成。
斜拉索由高强度的钢丝绳或钢缆制成，用于固定主体梁。
塔是支撑斜拉索的主要悬挂结构。
斜拉桥的受力原理是利用斜拉索对主体梁进行牵拉，从而使主体梁能够承受大约90%的桥面荷载。
在斜拉桥的受力分析中，通过牵拉斜拉索，使力沿着斜拉索传递到塔的支撑墩上，然后再传递到地基。
因此，斜拉桥的塔和支撑墩必须足够坚固，以承受主体梁的重量和拉力。
在斜拉桥的结构设计中，斜拉索的数量、长度和位置是非常关键的。
斜拉索的正确设置可以增强桥梁的稳定性，减少对主体梁的振动和抖动。
同时，斜拉索的拉力方向也需要考虑，以确保它们不会相互冲突或互相干扰。
悬索桥的受力原理是靠索在两个或多个支撑点上承载主体梁和荷载。
索的支撑在塔顶，塔的重力传递到地面，自然就形成了一个悬挂状态。
此时，由于主体梁的承载能力有限，悬挂在索上的荷载必须分散到多个支撑位置上。
在悬索桥的结构设计中，索的支撑点的距离、索的长度和角度等都是非常关键的。
如果索的支撑点距离太远，索的结构就会变得不稳定。
如果角度太小，索的滞后效应就会变得越来越大。
这些因素都需要在悬索桥的设计阶段得到充分考虑。
3. 两种桥梁类型的比较尽管斜拉桥和悬索桥在受力原理方面存在差异，两种结构类型在一些方面都具有相似之处。
例如，它们都依靠主体梁承载荷载，并且都需要塔来支撑索或斜拉索。
此外，两种结构类型都需要进行静态和动态受力计算，以确保结构的稳定性和安全性。
但是，斜拉桥和悬索桥在实际应用中也有许多不同之处。
例如，由于斜拉索承担了大部分的荷载，斜拉桥的主体梁可以相对较轻，而悬索桥的主体梁需要更多的材料和设计。
另外，在建造过程中，斜拉桥需要更长时间的预构件制作和拼装，而悬索桥则需要更多的和更高的起重设备来安装长而重的索。
关于斜拉桥的原理

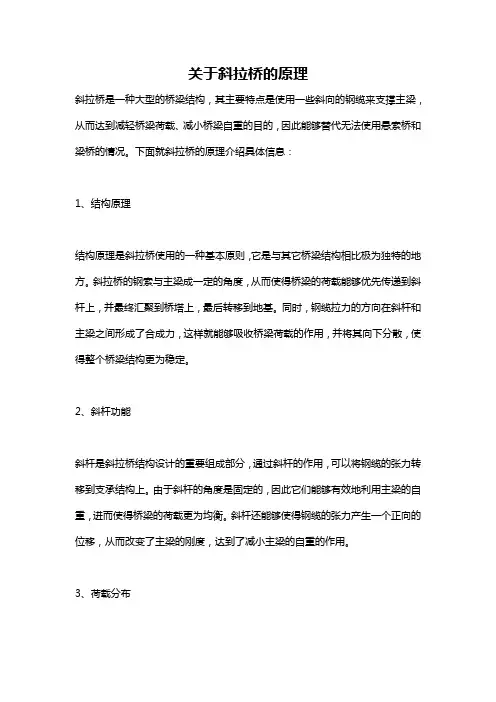

关于斜拉桥的原理斜拉桥是一种大型的桥梁结构，其主要特点是使用一些斜向的钢缆来支撑主梁，从而达到减轻桥梁荷载、减小桥梁自重的目的，因此能够替代无法使用悬索桥和梁桥的情况。
下面就斜拉桥的原理介绍具体信息：1、结构原理结构原理是斜拉桥使用的一种基本原则，它是与其它桥梁结构相比极为独特的地方。
斜拉桥的钢索与主梁成一定的角度，从而使得桥梁的荷载能够优先传递到斜杆上，并最终汇聚到桥塔上，最后转移到地基。
同时，钢缆拉力的方向在斜杆和主梁之间形成了合成力，这样就能够吸收桥梁荷载的作用，并将其向下分散，使得整个桥梁结构更为稳定。
2、斜杆功能斜杆是斜拉桥结构设计的重要组成部分，通过斜杆的作用，可以将钢缆的张力转移到支承结构上。
由于斜杆的角度是固定的，因此它们能够有效地利用主梁的自重，进而使得桥梁的荷载更为均衡。
斜杆还能够使得钢缆的张力产生一个正向的位移，从而改变了主梁的刚度，达到了减小主梁的自重的作用。
3、荷载分布斜拉桥的荷载分布也是其原理的重要组成部分之一。
通过合理的设计，斜拉桥能够将荷载分散到其整个结构中。
斜拉桥中的端塔和主塔是极为重要的传力节点，它们能够支承并转移荷载到地基上，从而保证了桥梁的稳定性。
一般而言，斜拉桥的钢缆是以一定的角度固定在端塔和主塔上，从而实现对主梁的支撑和转移荷载的功能。
4、桥梁稳定性斜拉桥还能够提高桥梁的稳定性，这是由于其内部的力学原理。
斜拉桥的钢缆和梁杆之间是通过斜杆相互连接的，这使得主梁不再呈现半圆形，并且它的形态更加均衡。
同时，斜拉桥的斜杆还能够承担部分横向荷载，从而保证了桥梁的稳定性。
总的来说，斜拉桥的优点主要是建设简便、使用寿命长、通行性好、荷载能力强等。
但由于制造成本比较高，需要考虑到数据可靠性等等因素，斜拉桥的适用情况还需要结合具体场景来确定。
斜拉桥的设计与建造技术分析
斜拉桥的设计与建造技术分析近些年来，斜拉桥作为一种新兴的桥梁结构，受到了广泛关注与应用。
它以其独特的设计和优越的技术在桥梁领域中崭露头角。
本文将对斜拉桥的设计与建造技术进行分析，探讨其在桥梁工程中的重要作用。
一、斜拉桥概述斜拉桥是一种通过倾斜的支撑索拉紧桥面的桥梁结构。
相比于传统的悬索桥，它的特点在于斜拉桥的主索与桥面之间有一定的夹角。
这种设计不仅能够增加桥梁的稳定性，还可以减少材料的使用，提高桥梁的造价效益。
二、斜拉桥的设计原理1. 受力分析斜拉桥的设计首先要进行受力分析。
通过应力计算和有限元分析，工程师可以确定斜拉桥的受力状况。
这个过程需要考虑桥梁的自重、车辆荷载以及地震等外力的作用。
只有通过充分的受力分析，才能确保斜拉桥在不同工况下的安全和稳定。
2. 主索设计主索是斜拉桥的重要组成部分，承担着桥面的重量。
工程师需要通过建模和计算，确定主索的位置和尺寸。
主索设计需要考虑到索与桥面之间的夹角、索的初始张力以及索材料的强度和耐久性等因素。
3. 桥面结构设计桥面结构是斜拉桥的承载部分，需要具备足够的强度和刚度。
一般而言，桥面结构采用钢箱梁或预应力混凝土梁进行设计。
在桥面结构设计中，还必须考虑到桥面的防腐、防撞和排水等方面的要求。
三、斜拉桥的建造技术1. 施工工艺选择斜拉桥的建造需要借助于特殊的施工工艺和设备。
工程师在施工前必须充分了解斜拉桥的结构特点和施工工艺，并根据具体情况进行选择。
在斜拉桥的建造过程中，采用了吊装、焊接、浇筑等先进的技术手段，确保了施工的顺利进行。
2. 施工安全措施在斜拉桥的建造中，保证工人的安全是至关重要的。
工程师需要制定详细的安全计划和流程，并设立相应的安全警示牌和标识。
在高空作业中，必须配备安全装备和安全网，确保工人可以安全地进行施工。
3. 施工验收斜拉桥的建造并不仅仅是简单的施工过程，还需要进行严密的验收工作。
工程师需要对桥梁的各个部位进行检测和测量，确保斜拉桥各组成部分的质量和尺寸符合设计要求。
斜拉桥的设计原理及施工技术
斜拉桥的设计原理及施工技术斜拉桥是一种跨度较大、结构优雅的桥梁形式，以其独特的设计和精湛的工艺在世界各地成为地标性建筑。
斜拉桥的设计原理和施工技术是其能够如此出色地实现跨越大江大河的关键所在。
一、设计原理1. 桥梁整体设计：斜拉桥的整体设计需要兼顾桥梁的结构强度和美观性。
基于构造和材料特性的分析，工程师们选择合适的桁架结构来支撑桥梁的上部构件。
桁架结构具有良好的强度和刚度，能够有效分担跨越空间的荷载，并提供足够的支撑。
2. 斜拉索设计：斜拉索是斜拉桥的重要组成部分，也是其独特外观的重要因素。
斜拉索的设计需要综合考虑索材的强度、材料的耐久性以及索杆的空气动力特性。
合理设置索杆的数量和角度，可以保证斜拉索的均匀强度分布，并减小空气阻力，提高桥梁整体的稳定性。
3. 主塔设计：主塔是斜拉桥的视觉焦点，也是连接斜拉索和桥面的重要支撑结构。
主塔的设计原理主要涉及到材料选择、荷载分析和结构稳定性。
通常采用钢质或混凝土材料，根据地质条件和设计要求进行合理加固和加劲，以确保桥梁的安全和稳定。
二、施工技术1. 基础施工：斜拉桥的基础施工是确保桥梁稳定性和耐久性的重要环节。
在施工过程中，需要使用混凝土浇筑基础桩基，并设置钢筋桩和加固板以增强稳定性。
地质勘察和地基处理也是关键的预防工作，可以根据地质结构进行相应的基础设计和处理。
2. 主塔施工：主塔的施工需要使用大型起重设备和高空作业技术。
首先，使用临时支撑工具搭建塔身支撑结构，然后逐层施工主塔。
材料的选用和工艺的控制都需要精确的技术实现，以确保主塔的强度和质量。
3. 桁架施工：桁架的施工较为复杂，需要在现场精确制作和安装。
首先，在厂区预制桁架构件，然后将其运输到现场组装。
施工中需要合理安排施工序列和配合机械设备，确保桁架构件的准确连接和整体稳定。
4. 斜拉索安装：斜拉索安装需要使用特殊技术和设备，通常通过吊装和预应力技术来实现。
在吊装过程中，需要精确控制张力，以确保斜拉索在桥梁上的正确定位和均匀分布。
“建力学课件：初探斜拉桥原理及其应用”
基本原理 技术参数
通过主索的张力将桥面上的荷载传递到桥塔上， 并通过桥塔支撑结构将荷载传递到地基。
主索张力、桥梁跨度、桥塔高度、桥面材料等 都是影响斜拉桥设计和性能的重要参数。
V. 斜拉桥的设计和建造步骤概述
1
设计阶段
确定结构参数、进行模拟分析和优化
承包商选择
2
设计。
选择合适的承包商进行施工，确保斜
松花江大桥
松花江大桥是中国黑龙江省建设的一座重要斜拉 桥，具有较长的跨度和卓越的工程技术。
东海大桥
东海大桥是中国上海市建设的一座重要斜拉桥， 是连接上海市和周边地区的重要交通枢纽。
IX. 斜拉桥的未来发展趋势和前 景
1 更长的跨度
未来的斜拉桥将能够跨越更 长的距离，从而解决跨海和 跨河等重大交通挑战。
III. 斜拉桥的优势和应用范围
1 较大的跨度
斜拉桥可以跨越较长的 距离，有效解决了一些 传统桥梁无法解决的挑 战。
2 美学价值
斜拉桥的独特设计和结 构给仅可以作为交 通枢纽，还可以成为人 们休闲和观光的场所。
IV. 斜拉桥原理的基本原理和技术参数
建力学课件：初探斜拉桥 原理及其应用
这个课件将带您深入了解斜拉桥的原理和应用。您将了解斜拉桥的概念、主 要结构、优势和应用范围，并探讨设计、建造、装配和维护方面的关键步骤。
I. 介绍斜拉桥的概念
什么是斜拉桥？
斜拉桥是一种由斜向悬挂 的主索支撑的桥梁结构， 具有独特的美学和工程特 点。
斜拉桥的历史
斜拉桥的起源可以追溯到 古代，但现代斜拉桥的设 计和建造技术已经取得了 巨大的进步。
拉桥的质量和安全。
3
施工准备
准备施工材料、建立施工基地和设备。
斜拉桥研究报告范文
斜拉桥研究报告范文斜拉桥研究报告一、引言斜拉桥是一种通过倾斜的钢缆将桥面承重的桥梁，因其结构简洁、美观大方而备受关注。
本研究报告将对斜拉桥的设计原理、结构特点、施工工艺以及使用中的优势和不足进行探讨。
二、设计原理斜拉桥的主要设计原理包括桥梁结构的平衡与稳定、钢缆的张拉与调整以及桥面荷载的分布。
设计师通过合理的结构设计和选材，确保斜拉桥能承受重力和力矩并保持平衡，同时能够抵抗风力和地震力。
三、结构特点斜拉桥的主要结构特点如下：1. 桥面横跨支座，呈V型分布，通过斜拉索固定在桥塔上。
2. 桥塔是支撑桥梁的主要结构，通过混凝土或钢筋混凝土建造。
3. 钢缆是斜拉桥的核心组成部分，由高强度钢丝绳编织而成，起到承重和稳定桥梁的作用。
4. 桥面由混凝土浇筑而成，可以根据实际需要进行设计和改造。
四、施工工艺斜拉桥的施工工艺主要包括桥塔建设、钢缆张拉和桥面浇筑。
1. 桥塔建设：首先进行地基处理，然后采用模板施工桥塔。
具体工艺包括搭设模板、浇筑混凝土、拆除模板等。
2. 钢缆张拉：首先在桥梁上预埋设拉锚用的组件，然后通过机械拉力器对钢缆进行拉紧和调整，最后固定锚具和钢缆。
3. 桥面浇筑：根据设计要求，对桥梁进行施工分段，然后进行混凝土浇筑、振捣和养护。
五、优势和不足斜拉桥相比于其他桥梁结构具有以下优势：1. 结构简洁：斜拉桥的结构简单明了，易于施工和维护。
2. 空间利用率高：斜拉桥可以跨越较大的跨度，减少了桥墩的数量，提高了交通流量。
3. 美观大方：斜拉桥外形优美，成为城市的地标之一。
4. 可调性强：斜拉桥的钢缆可以根据需要进行调整和加固。
然而，斜拉桥也存在一些不足之处：1. 成本较高：斜拉桥的建造费用较高，包括材料成本、施工费用和维护费用。
2. 对环境要求高：斜拉桥的建设对地质条件和水利条件有一定要求。
3. 抗震性能相对较差：斜拉桥在抗震性能方面相对较差，特别是在地震频发地区的使用需要更加谨慎。
六、结论斜拉桥作为一种特殊的桥梁结构，具有独特的设计原理和结构特点。
第八章 斜拉桥
（3）部分地锚式斜拉桥 • 部分地锚式斜拉桥是将边跨部分斜拉索锚固在主梁上、 另一部分锚固桥台上的斜拉桥。 • 桥台要求大，一般会做重力式桥台，由桥台重力平衡拉 索索力。 特殊地形才会建设。
§ 8.2 斜拉桥的构造
8.2.1 主梁
斜拉桥主梁是以承受压力和弯矩为主的偏心受压构 件，具有以下特点： 1、跨越能力大。斜拉索是主梁的弹性支座，使主梁跨度 减小，节约材料并增大了桥梁的跨越能力 2、建筑高度小。斜拉桥主梁均等高，可增大桥下净空。 3、主梁为压弯构件，斜拉索的水平分力相当于混凝土梁 的预压力，可提高抗裂性能。 4、通过调整索力，对主梁内力进行调整，可以得到最优 恒载内力状态。 5、可以采用传统施工方法，如悬臂施工等。
斜拉桥设计构思应根据工程的经济性、适用性，同时兼顾 美学效果，内容包括：
（1）结构体系比选；
（2）跨径划分； （3）主梁的结构形式；
（4）主塔的结构形式；
（5）拉索的布置； （6）构造细节设计。 根据塔梁墩连接形式进行结构体系选定 悬浮体系、半悬浮体系、塔梁固结体系和刚构体系。
§ 8.3 斜拉桥的设计构思
§ 8.2 斜拉桥的构造
8.2.3 斜拉索
2）斜拉索的布置 索距布置分为稀索和密索两种形式。 • 早期：稀索
莱茵河上最早的斜拉桥（德）
15~30m（混凝土斜拉桥） 30~60m（钢斜拉桥）
§ 8.2 斜拉桥的构造
8.2.3 斜拉索
2）斜拉索的布置 索距布置分为稀索和密索两种形式。 • 现代：密索 4~12m（混凝土斜拉桥） 8~24m（钢斜拉桥） 上 海 南 浦 大 桥
冷铸锚： 斜拉索常采用整体安装与分散安装两种形式。 整体安装主要采用平行钢丝配冷铸锚的形式。
斜拉桥设计概念及结构分析
图1 1820年Navier提出的斜拉桥系统
中铁大桥勘测设计院有限公司
总工办
一、斜拉桥概述
2 斜拉桥技术演变
Albert桥，采用斜拉索作为辅助
中铁大桥勘测设计院有限公司
总工办
一、斜拉桥概述
2 斜拉桥技术演变
斜拉桥的雏形在几百年前就出现过，以前采用竹子和绳子作为斜拉索，后来 在1617年意大利人fraustus verantius设计了采用眼杆铁链吊拉的桥梁。
1823法国著名的工程师Navier发表了采用锻铁 拉板加固桥面桥梁的研究结果，非常有趣的是 navier当时考虑了扇形和竖琴形两种系统的外 形，就是今天所说的密索体系。斜拉索体系是 非常现代的，而且是采用了地锚，如图1所示。
Navier "证明" 斜拉桥不安全应该选择悬索桥，这 些事故和科学论述阻碍了斜拉桥发展几乎接近一个 世纪。斜拉索只用于一些悬索桥靠近主塔的位置以 增加系统的刚度。
跨度超过800米，向着1000米以上发展，同时出现大量的多塔、矮塔和曲线斜拉 桥、板拉桥、斜拉桥组合体系。
从荷载分斜拉桥则发展为：人行桥、公路桥、水槽桥、各种管道桥、铁路桥和公 铁两用桥。
在20世纪的最后十年里，显然可以感受到缆索承重桥梁（斜拉桥、悬索 桥）领域内取得的巨大成就。
中铁大桥勘测设计院有限公司
2 斜拉桥技术演变
技术特色：8次超静定结构，钢板梁 斜拉索为扇形体系
号称为第一座现代化的斜拉桥
设计人：Dischinger
瑞典斯托洛姆桑特桥 1956年建成 74.7+182.6+74.7
中铁大桥勘测设计院有限公司
总工办
一、斜拉桥概述
2 斜拉桥技术演变
2.1 稀索体系的斜拉桥
设计斜拉桥掌握知识点
设计斜拉桥掌握知识点斜拉桥是一种常见的现代桥梁结构，它以其独特的外观和出色的承载能力而备受关注。
设计一座斜拉桥需要掌握一系列相关的知识点，包括结构设计、材料选择、力学分析等。
本文将介绍设计斜拉桥所需的关键知识点，并对其进行详细解析。
一、斜拉桥的基本结构斜拉桥的基本结构由桥塔、主梁和斜拉索组成。
桥塔用于支撑主梁和分担桥面荷载，主梁负责承载行车荷载，斜拉索起着支撑和传力的作用。
在设计斜拉桥时，需要根据桥梁跨度、荷载要求和地质条件等因素确定桥塔和主梁的尺寸和形状，并合理布置斜拉索。
二、材料选择在斜拉桥的设计中，材料的选择非常重要。
一般情况下，主梁和桥塔使用钢材作为主要材料，而斜拉索通常使用高强度钢缆。
钢材具有良好的可塑性和抗拉强度，能够满足斜拉桥的承载要求。
此外，为了增加抗震性能和延长使用寿命，可以采用防腐蚀措施对桥梁进行保护处理。
三、力学分析设计斜拉桥需要进行多种力学分析，以确保桥梁在使用过程中的安全可靠。
其中，静力分析用于确定主梁和斜拉索的截面尺寸和材料强度，动力分析用于考虑行车载荷、风荷载和地震荷载等外力作用下的桥梁响应。
此外，还需进行斜拉索预应力计算，以保证斜拉索在荷载作用下不会发生过大的伸长变形。
四、风荷载分析斜拉桥在面对风荷载时需要特别注意。
由于斜拉桥具有较大的面积和高度，其受风荷载的影响较为明显。
因此，在设计斜拉桥时，需要进行风洞试验，获取真实的风荷载数据，并结合工程经验对其进行合理调整。
此外，还需要对桥梁进行风-结构耦合分析，以评估桥梁在风荷载下的动力响应。
五、其他设计要点在设计斜拉桥时，还需考虑施工斜拉索的方法和工艺，包括斜拉索的张拉、锚固和调整等。
此外，需要对桥梁的防震设计进行充分考虑，以增加桥梁的抗震稳定性。
同时，在斜拉桥的美观性方面也要进行合理的设计，使其成为城市的标志性建筑。
综上所述，设计一座斜拉桥需要掌握桥梁结构设计、材料选择、力学分析、风荷载分析等关键知识点。
通过合理运用这些知识点，我们可以设计出安全可靠、美观大气的斜拉桥。
斜拉桥简单原理
斜拉桥简单原理
斜拉桥是一种常见的桥梁结构，它通过斜拉索将桥面与桥墩连接起来，形成了独特的结构形式。
斜拉桥的设计原理相对简单，但是其在现代桥梁工程中的应用非常广泛，具有较高的经济性和美观性。
下面我们来简单了解一下斜拉桥的原理。
首先，斜拉桥的主要构成部分包括桥面、斜拉索和桥墩。
桥面是供车辆和行人通行的部分，斜拉索则是连接桥面和桥墩的重要组成部分。
桥墩则是支撑整个桥梁结构的基础。
斜拉桥的原理就是通过斜拉索将桥面悬挂在桥墩上，从而形成跨越河流或其他障碍物的通道。
其次，斜拉桥的设计原理是基于力学原理的。
斜拉索通过受力分析，可以使桥面受力更加均匀，减小了桥面的自重，从而减小了桥梁结构的成本。
斜拉桥的设计原理还考虑了桥面在承载车辆和行人时的变形情况，使得桥梁在使用过程中更加安全可靠。
另外，斜拉桥的设计原理还包括了对风荷载的考虑。
由于斜拉桥的桥面较为轻盈，对风的抗拔能力要求较高。
因此，在斜拉桥的设计中，需要考虑风荷载对斜拉索和桥面的影响，采取相应的措施来增强桥梁的稳定性和安全性。
总的来说，斜拉桥的设计原理是基于力学原理和结构工程原理的。
通过合理的斜拉索布置和桥面结构设计，使得斜拉桥具有了较高的承载能力和良好的风荷载抗拔能力。
斜拉桥不仅在桥梁工程中得到了广泛的应用，而且在城市建设中也成为了一种重要的交通设施。
希望通过本文的简单介绍，大家对斜拉桥的设计原理有了更深入的了解。
混凝土斜拉桥设计原理
混凝土斜拉桥设计原理一、引言混凝土斜拉桥是现代大桥建设中的一种主流结构类型。
与传统的悬索桥相比，混凝土斜拉桥具有更好的经济性、美观性、安全性等优势。
本文将详细介绍混凝土斜拉桥的设计原理，包括桥梁结构、斜拉索系统、桥墩和基础等方面。
二、桥梁结构混凝土斜拉桥的桥梁结构可以分为上部结构和下部结构两部分。
上部结构主要由桥面、主梁和横隔板组成，下部结构主要由桥墩和基础组成。
1. 上部结构(1) 桥面桥面是混凝土斜拉桥的承载面，其主要作用是承载行车荷载、风荷载和自重荷载等。
桥面一般采用钢筋混凝土浇筑，其厚度和宽度根据设计要求而定。
(2) 主梁主梁是混凝土斜拉桥上部结构的关键构件，其承载能力直接影响桥梁的安全性和稳定性。
主梁一般采用钢筋混凝土结构，其截面形状和尺寸根据设计要求而定。
在混凝土斜拉桥中，主梁一般为箱形或梁形结构。
(3) 横隔板横隔板是混凝土斜拉桥上部结构的一种辅助构件，其主要作用是承受主梁的剪力和弯矩，以及分散行车荷载。
横隔板一般采用钢筋混凝土结构，其形状和尺寸根据设计要求而定。
2. 下部结构(1) 桥墩桥墩是混凝土斜拉桥下部结构的主要承载构件，其作用是将桥面和斜拉索系统的荷载传递到地基上。
桥墩的形状和尺寸根据设计要求而定，一般采用圆形、矩形或多边形等形状。
(2) 基础基础是混凝土斜拉桥下部结构的重要组成部分，其作用是承受桥墩和斜拉索系统的荷载，将其传递到地基上。
基础一般采用混凝土桩、钢筋混凝土地梁或桥台等形式。
三、斜拉索系统斜拉索系统是混凝土斜拉桥的重要构件，其作用是支撑桥面和传递荷载到桥墩和基础上。
斜拉索系统一般由索链、锚固系统和张拉系统三部分组成。
1. 索链索链是混凝土斜拉桥斜拉索系统的主要构件，其作用是承受桥面和行车荷载，将荷载传递到桥墩和基础上。
索链一般采用高强度钢丝绳或钢缆制成，其数量和直径根据设计要求而定。
2. 锚固系统锚固系统是混凝土斜拉桥斜拉索系统的关键构件，其作用是将索链固定在桥墩和基础上。
斜拉桥结构优化设计研究
斜拉桥结构优化设计研究一、引言斜拉桥是一种结构简洁、美观大方的桥梁形式，因此在现代桥梁中得到了广泛的应用。
然而，除了大量的工程实践之外，如何对斜拉桥的结构进行优化设计仍然是一个十分重要的问题。
因此，本文将对斜拉桥结构的优化设计进行系统研究和总结，以期为今后的工程实践提供参考。
二、斜拉桥的结构原理斜拉桥是由主梁、斜拉索、塔柱等组成的。
其中主梁负责承载车辆和行人的荷载，斜拉索则在保证主梁强度的同时，通过向两侧吊挂的方式传递荷载，从而达到支撑主梁的作用。
而塔柱则是将主梁和斜拉索耦合在一起的桥梁部件，其作用是将来自斜拉索的拉力均匀传递到地基上。
三、斜拉桥结构的优化设计1. 塔柱的优化设计塔柱的设计直接影响到斜拉桥的结构安全、稳定和耐久性。
首先，塔柱的高度应该根据桥梁跨度而定，以确保斜拉索在桥梁中的角度不至于过小或过大，并使得桥梁的结构能够充分发挥出其刚度和强度。
其次，为了减小斜拉索的振动，塔柱的截面应该尽可能地大，以增加其刚度。
最后，为了保证塔柱的稳定性，其结构设计应该优先考虑选择材料的强度和耐久性。
2. 斜拉索的优化设计对斜拉索结构的优化设计，主要包括选择合适的材料、确定合理的张力、控制两个交叉斜拉索的张力大小和相互作用等。
在材料的选择上，可以采用高强度、高模量的钢材或者碳纤维等材料来提高斜拉索的强度和刚度。
在确定张力的大小和相互作用方面，需要保证斜拉索的跨中弯矩均匀，避免振动和变形过大等问题。
3. 主梁的优化设计主梁的优化设计是斜拉桥结构设计中最关键的一步。
在材料的选择上，宜采用高强度、高耐久的钢材或高强度混凝土等材料来确保完成设计要求的同时，还要考虑材料的使用寿命。
在减小主梁的自重和提高整个桥梁的刚度方面，可以采用空心梁、桁架梁或箱形梁等结构形式，提高主梁的强度和刚度。
四、结论斜拉桥结构的优化设计涉及到桥梁结构设计中的多个方面，如塔柱、斜拉索和主梁等。
在实际设计中，需要充分考虑多个因素的相互影响，以确保斜拉桥结构的安全、稳定和耐久性。
斜拉桥结构的设计与优化
斜拉桥结构的设计与优化目前，斜拉桥已成为现代桥梁工程中的一种重要结构形式。
它以其独特的设计和美观的外观受到世界各地工程师和建筑师的广泛关注。
本文将探讨斜拉桥结构的设计原理和优化方法。
一、斜拉桥的设计原理斜拉桥是一种通过悬挂在主塔和桥墩之间的钢索来支撑桥面的桥梁结构。
其设计原理主要包括以下几个方面：1. 主塔设计：主塔是斜拉桥的支撑结构，承受桥面重载荷的作用。
在设计主塔时，工程师需要考虑桥面跨度、荷载条件和风荷载等因素，并采用适当的形状和材料来保证塔结构的稳定和安全。
2. 钢索布置：钢索是斜拉桥最重要的组成部分之一。
工程师需要根据桥面的形状和荷载条件来决定钢索的数量、布置和张力。
合理的钢索布置可以使桥面受力均匀，增强结构的稳定性。
3. 桥面设计：桥面是斜拉桥供车辆通行的部分。
在设计桥面时，工程师需要考虑桥面的水平线形、纵横坡和抗震性能等因素。
合理的桥面设计可以提高斜拉桥的使用效能和安全性。
4. 锚固设计：锚固是斜拉桥钢索的固定手段，用于将钢索牢固地固定在主塔或桥墩上。
工程师需要选择适当的锚固形式，并考虑锚固点的强度和稳定性。
二、斜拉桥优化设计方法斜拉桥的优化设计是为了使其在满足结构安全和稳定性的前提下，达到最佳造价和美观效果。
以下是一些常用的斜拉桥优化设计方法：1. 材料优化：选择合适的材料是斜拉桥优化设计的关键之一。
工程师可以通过比较不同材料的强度、重量和成本等指标，选择最优材料来减少结构的自重和材料的使用量。
2. 几何参数优化：斜拉桥的几何参数，如主塔高度、桥面倾角和钢索张力等，对结构的性能和外观有着重要影响。
通过对这些参数进行优化调整，可以达到最佳的力学性能和视觉效果。
3. 拓扑优化：斜拉桥的拓扑形式也对其结构性能有一定影响。
工程师可以通过拓扑优化算法，寻找最佳的桥梁结构形式，使其在满足强度和刚度要求的前提下，减少材料的使用量。
4. 多目标优化：斜拉桥的设计目标通常不仅仅是单一的结构性能，还包括社会、环境和经济等方面的考虑。
斜拉桥的原理
斜拉桥的原理
斜拉桥是一种特殊的桥梁结构，其主要原理是通过拉索的张拉力和桥塔的支撑力来实现桥梁的稳定和承载。
斜拉桥采用了一组倾斜的拉索，这些拉索通过索面连接到桥面，再通过桥塔的支撑将力传递到地基上。
拉索的角度和张拉力的大小，是根据桥梁设计的需求和要求来确定的。
在斜拉桥的建设过程中，拉索会被事先预应力引拉至设计要求的张力，以保证桥梁的稳定和安全。
拉索起到了桥面加载和传递荷载的作用，通过它们的张拉力，将桥面的重量和行车荷载转移到桥塔上，再由桥塔向地基传递。
桥塔的主要功能是承受拉索的张拉力和垂直向下的压力，并将这些力分散到地基上，确保桥梁的稳定和牢固。
斜拉桥的优势在于其结构简洁、自重轻、使用材料相对较少，同时也能跨越较大的跨度。
其独特的结构使得斜拉桥在工程实践中得到了广泛的应用，可以用于跨越河流、峡谷等地形复杂的区域，为交通运输提供了便利。
总的来说，斜拉桥通过拉索的张拉力和桥塔的支撑力来实现桥梁的稳定和承载。
它的独特结构和优势使得斜拉桥成为现代桥梁工程中重要的一种桥梁类型。
斜拉桥运用的数学原理
斜拉桥运用的数学原理
斜拉桥是一种通过斜拉索将桥面承载荷重的桥梁结构。
它运用了以下几个数学原理来实现桥梁的稳定和安全：
1. 阿基米德原理：斜拉桥的吊索和桥塔的设计需要考虑桥面上的承载荷重。
根据阿基米德原理，吊索和桥塔的重力需要与桥面上的荷重平衡，以确保桥梁的平衡和稳定。
2. 三角函数：斜拉桥中的吊索和桥塔形成了一系列三角形，三角函数在计算吊索的张力和角度时起到了重要作用。
根据桥梁的几何形状和物理力学原理，可以使用正弦、余弦和正切函数来计算吊索的张力和角度。
3. 力学平衡方程：斜拉桥的设计需要考虑各个部件之间的力平衡。
力学平衡方程通过考虑受力点处的合力和合力矩为零来计算各个部件的受力情况。
这是斜拉桥设计和计算的重要数学原理之一。
4. 结构力学：斜拉桥的结构需要经受不同方向和大小的力，包括水平拉力、垂直荷载和桥塔的压力等。
结构力学涉及材料力学、弹性力学和静力学等方面的数学原理，通过计算和分析这些力的分布和作用，可以确保斜拉桥的结构稳定和安全。
综上所述，斜拉桥运用了阿基米德原理、三角函数、力学平衡方程和结构力学等
数学原理来实现桥梁的稳定和安全。
这些数学原理为斜拉桥的设计、计算和分析提供了重要的理论支持。
斜拉桥的原理
斜拉桥的原理
斜拉桥是一种常见的桥梁结构，在现代城市建设中广泛应用。
它以其独特的外观和高效的承载能力成为城市的地标之一。
那么，斜拉桥的原理是什么呢？
首先，我们来了解一下斜拉桥的结构特点。
斜拉桥的主要构件包括桥面、主塔和斜拉索。
桥面是车辆和行人通行的平台，主塔是支撑桥面的主要结构，而斜拉索则连接桥面和主塔，起到支撑和稳定的作用。
斜拉桥的原理可以简单概括为“三点一线”。
也就是说，斜拉桥的主塔、桥面和斜拉索三者之间构成一个三角形，使得力能够沿着一条直线传递。
这种结构原理使得斜拉桥在承载能力上有很大优势。
斜拉桥的主塔通常采用空心的钢结构，其设计符合力学原理，能够承受来自桥面和斜拉索的各种力的作用。
主塔的高度和倾斜角度经过精确计算，使得斜拉索能够以最佳的角度连接到桥面，从而达到最佳的承载效果。
斜拉索是斜拉桥的重要组成部分，它通常由高强度的钢丝绳构成。
斜拉索的数量和位置经过精密设计，能够均匀地分布桥面的荷载，并将其传递到主塔上。
这种设计使得斜拉桥能够承受大跨度的桥面，同时保持结构的稳定性。
除了“三点一线”的结构原理，斜拉桥还采用了预应力技术。
预应力技术是通过在斜拉索和主塔上施加预先设计的张力，使得结构在受力时能够更加稳定和坚固。
这种技术可以有效减小结构的变形和挠度，提高了斜拉桥的使用寿命和安全性。
总的来说，斜拉桥的原理是基于力学和结构设计原理的。
通过合理的结构布局和预应力技术的应用，使得斜拉桥能够在大跨度和大荷载的情况下保持稳定和安全。
这种桥梁结构不仅在城市中起到了交通连接的作用，同时也展现了现代工程技术的成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构设计知识：结构设计中的斜拉桥原理斜拉桥是一种采用钢索拉拔承载荷载的桥梁结构，是桥梁工程中一种非常常见的结构形式。
其大跨度、美观、安全、经济的特点，使得斜拉桥成为了现代化城市中最具有标志意义的建筑之一。
1.斜拉桥的定义
斜拉桥是一种悬臂式桥梁结构，其主跨在一侧支撑，另一侧通过斜拉索将荷载传递到支撑侧。
斜拉索与主梁之间以倾角拉伸，使得主梁受力形成压弯、斜拉索受力形成拉伸，从而达到桥梁结构整体的稳定。
2.斜拉桥的原理
（1）力学原理：斜拉桥的传力方式为张索承载，传递的力主要集中在索的上沿，支点处受力的剪力、正弯矩、剪力与正剪力的作用远小于横梁的。
同时，也避免了对斜拉索产生任何的损伤。
（2）优点：斜拉桥主跨悬空，岸塔占用地面较小，有利于提高航道和涉水公路的通行条件。
（3）视觉效果：斜拉桥在结构性上和造型美观上都表现良好，有时候设计师的创意在构造中受较小影响，以达到更好的视觉效果。
3.斜拉桥的结构形式
（1）桥面梁：一般采用钢结构桁架梁、钢箱梁桥、钢混合结构。
斜拉桥采用桁架梁结构时，高强度钢材的使用量越来越大，优点是自重可控，安装高效、需要空间小等。
（2）索：斜拉桥使用的索材料一般是钢材，经过拉伸后可以达到较大的抗弯能力。
索一般分成主索和斜拉索两种，其中主索是跨越主桥墩的长索，通过桥墩支撑节点和钢支座进行传力；斜拉索则是连接主索和桥面梁，起到将荷载转移至主梁的作用。
（3）塔：斜拉桥中的塔起到支撑主索、斜拉索的作用，是斜拉桥中非常重要的组成部分。
塔的数量以两个为基本单位，每个塔都有稳固的支撑基础，可以承受相应的荷载。
（4）锚固：索以特制的锚固方式固定在主梁和塔上，固定具有可拆卸性和可调节性，方便调整索的张拉度和锚固位置。
4.斜拉桥的设计原则
（1）主跨采用大跨度，力度平衡的设计原则，塔和索的高度要使斜拉力的夹角较大，达到均衡受力。
（2）合理分配斜拉索的长短，使得受拉索、主索、撑杆处于最佳受力状态。
（3）锚固点的布置应使得索材料受力均匀，防止应力集中而产生的材料劣化和疲劳断裂。
（4）斜拉索与桥面梁之间采用特殊的角钢法兰连接，利用销与螺栓等方式使索与主梁达到牢固的连接方式。
这样的连接方式既避免了斜拉索与桥面梁之间的滑移磨损，也保证了斜拉力的传递效果。
5.斜拉桥的应用范围
（1）桥梁的建筑：斜拉桥这种结构形式在桥梁建设上是非常常见的，可以应用于一些大地形起伏的区域，跨越大型航道或者山区河流等，同时也可以与其他建筑画龙点睛，成为城市地标。
（2）景观的建筑：斜拉桥因其美观壮观的设计，常常被应用于园林、公园等风景区的建设。
除了实际用途外，还可以吸引大量游客前来观赏。
（3）建筑的建设：斜拉桥可以应用于建筑领域中，在建筑结构中
起到了非常重要的作用，如支撑和固定建筑主体等。
可以提高建筑的
整体建筑质量、增加建筑造型美感等。
6.斜拉桥的发展
目前，斜拉桥已经成为了一种十分成熟、规范的结构形式。
其运
用范围日益广泛，形态、结构都愈加多样，设计技术也不断进步。
未
来的发展方向就像车水马龙一样疾速向前，我们需要进一步拓宽思路、创新设计，让斜拉桥这种结构形式始终保持在这个时代的最前沿。
