电动工具产品基本知识讲稿
电动工具基础知识
电锤原理是传动机构在带动钻头做旋转运动的同时，还有一个方向垂直于转头的往 复锤击运动。电锤是由传动机构带动活塞在一个汽缸内往复压缩空气，汽缸内空气 压力周期变化带动汽缸中的击锤往复打击砖头的顶部，好象我们用锤子敲击砖头。
电锤规格 20系列 24系列 26系列
电锤的简介
20系列
平钻/锤钻模式切换
电锤的简介
定义
附有气动锤击机构的一种带安全离合器的电动式旋转锤钻。
由来
电锤是在电钻的基础上，增加了一个由电动机带动有曲轴连杆的活塞，在一个汽缸 内往复压缩空气，使汽缸内空气压力呈周期变化，变化的空气压力带动汽缸中的击 锤往复打击钻头的顶部，好象我们用锤子敲击钻头．故名电锤！
用途
用电类工具，电锤是电钻中的一类,主要用来在混凝土.楼板.砖墙和石材上钻孔。专业 在墙面,混凝土,石材上面进行打孔,还有多功能电锤,调节到适当位置配上适当钻头可以 代替普通电钻,电镐使用。
锁定按钮适合持续作业
钻孔直径
混泥土：50Hz 带深度尺辅助把柄 额定功率：600W 额定转速：0—850r/min
2020/4/1
电动工具的分类
根据《中国电动工具行业产销需求预测与转型升级分析报告前瞻》统计，电动工具主要分为金属切 削电动工具、研磨电动工具、装配电动工具和铁道用电动工具。常见的电动工具有电钻、 电动砂 轮机、 电动扳手和电动螺丝刀、电锤和冲击电钻、混凝土振动器、电刨。
电钻:主要规格有4、6、8、10、13、16、19、23、25、32、38、49mm等，数字指在抗拉强度为 390N/mm的钢材上钻孔的钻头最大直径。对有色金属、塑料等材料最大钻孔直径可比原规格大30～50%。 磨光机：磨光机、抛机光专门针对钢、铝铜等金属制品的表面和管类进行效果处理。 电动扳手和电动螺丝刀：用于装卸螺纹联接件。电动扳手的传动机构由行星齿轮和滚珠螺旋槽冲击机构组成。 规格有M8、M12、M16、M20、M24、M30等。 电动螺丝刀采用牙嵌离合器传动机构或齿轮传动机构，规格 有M1、M2、M3、M4、M6等。 电锤和冲击电钻：用于混凝土、砖墙及建筑构件上凿孔、开槽、打毛。结合膨胀螺栓使用，可提高各种管线、 机床设备的安装速度和质量；电锤的冲击原理是靠内部活塞运动产生冲击动力，冲击钻的冲击原理是齿轮磨合产 生冲击动力，所以电锤的冲击力更大。 混凝土振动器：用于浇筑混凝土基础和钢筋混凝土构件时捣实混凝土，以消除气孔，提高强度。其中电动直联 式振动器的高频扰动力由电动机带动偏心块旋转而形成，电动机由150Hz或200Hz中频电源供电。 电刨：用于刨削木材或木结构件，装在台架上也可作小型台刨使用。电刨的刀轴由电动机转轴通过皮带驱动。 电锯：电锯，又名“动力锯”，电锯以电作为动力，用来切割木料、石料、钢材等的切割工具，边缘有尖齿。 分手固定式和手提式，锯条一般是用工具钢制成，有圆形的，条形以及链式等多种。
最新电动工具基础知识
最新电动工具基础知识在现代生活和工作中，电动工具已经成为不可或缺的一部分。
无论是家庭装修、建筑施工还是工业制造，电动工具都发挥着重要的作用。
它们能够提高工作效率，减轻劳动强度，让各种任务变得更加轻松和快捷。
接下来，让我们一起深入了解一下最新的电动工具基础知识。
一、电动工具的分类电动工具的种类繁多，可以根据不同的标准进行分类。
1、按照用途划分钻孔类电动工具：如电钻、冲击钻等，主要用于在各种材料上钻孔。
磨削类电动工具：像角磨机、砂轮机等，用于磨削、抛光和切割等工作。
紧固类电动工具：常见的有电动螺丝刀、电动扳手等，用于拧紧和松开螺丝、螺母。
切割类电动工具：例如电锯、电剪等，用于切割木材、金属等材料。
2、按照电源类型划分有线电动工具：通过电源线连接电源插座获取电力，通常功率较大，工作持续时间长，但使用时受到电源线长度的限制。
无线电动工具：也称为充电式电动工具，内置电池，使用更加灵活方便，适合在没有电源插座的场所工作，但电池续航能力可能有限。
二、电动工具的工作原理电动工具的核心部件是电机，它将电能转化为机械能，从而驱动工具的工作部件进行运动。
以常见的电钻为例，当我们按下开关时，电流通过电机的绕组，产生旋转磁场。
在旋转磁场的作用下，电机的转子开始旋转，并通过齿轮传动装置将转速和扭矩传递给钻头，实现钻孔的功能。
而对于角磨机等磨削类工具，电机带动砂轮高速旋转，通过砂轮与工件的接触和摩擦来完成磨削工作。
三、电动工具的关键技术1、电机技术电机的性能直接影响电动工具的功率、转速、扭矩和效率。
目前，无刷电机在电动工具中的应用越来越广泛，它具有更高的效率、更低的噪音和更长的使用寿命。
2、电池技术对于无线电动工具来说，电池的性能至关重要。
锂电池由于其高能量密度、低自放电率和较长的循环寿命，已经成为主流的电池选择。
同时，快速充电技术的发展也在不断缩短电池的充电时间。
3、调速和扭矩控制技术为了满足不同工作场景的需求，电动工具通常具备调速和扭矩控制功能。

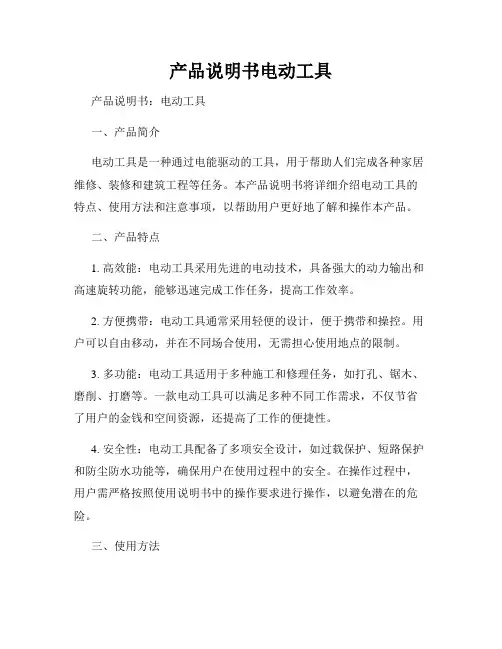

产品说明书电动工具
产品说明书电动工具产品说明书：电动工具一、产品简介电动工具是一种通过电能驱动的工具，用于帮助人们完成各种家居维修、装修和建筑工程等任务。
本产品说明书将详细介绍电动工具的特点、使用方法和注意事项，以帮助用户更好地了解和操作本产品。
二、产品特点1. 高效能：电动工具采用先进的电动技术，具备强大的动力输出和高速旋转功能，能够迅速完成工作任务，提高工作效率。
2. 方便携带：电动工具通常采用轻便的设计，便于携带和操控。
用户可以自由移动，并在不同场合使用，无需担心使用地点的限制。
3. 多功能：电动工具适用于多种施工和修理任务，如打孔、锯木、磨削、打磨等。
一款电动工具可以满足多种不同工作需求，不仅节省了用户的金钱和空间资源，还提高了工作的便捷性。
4. 安全性：电动工具配备了多项安全设计，如过载保护、短路保护和防尘防水功能等，确保用户在使用过程中的安全。
在操作过程中，用户需严格按照使用说明书中的操作要求进行操作，以避免潜在的危险。
三、使用方法1. 电源连接：首先，将电动工具的插头插入适配的电源插座中，并确保插座的电压和电动工具的额定电压一致。
2. 工具选择：根据实际需求选择合适的工具头，如钻头、锯片、砂轮等。
3. 启动：按下电动工具上的启动按钮，待工具启动后，通过手柄或其他操作按钮来控制其工作状态。
4. 操作技巧：在使用过程中，应注意保持工具的稳定性，避免晃动和滑动等不安全因素。
同时，要掌握正确的使用姿势和操作技巧，以降低意外伤害的风险。
5. 维护保养：使用完毕后，应断开电源，并对电动工具进行清洁和保养，以延长工具的使用寿命。
同时，定期检查和更换磨损的配件，保证工具的正常运行。
四、注意事项1. 安全使用：在使用电动工具时，务必佩戴适当的个人防护装备，如安全眼镜、工作手套和口罩等。
切勿将手指或其他身体部位靠近刀片或工具头，以免发生意外。
2. 材料选择：在使用电动工具时，应根据具体材料的硬度和特点选择合适的工具和工作模式。
电动工具基础知识培训
9
2008/12/30
NORDEX FACILITY
电动工具基础知识培训
五、目前使用较为普遍的电动工具
b. 基本功能； 双档位调速、正反转开关及扭力设定环的构成，使其 具备了普通手电钻的打孔及螺丝的紧固与松开功能的同时，还具 备了扭矩力的设定功能，在使用上更为安全、方便。 c. 基本参数（以GSR 9.6-2为例）； 最大钻孔直径 钢材10毫米 木材20毫米 空载速率 高速0-1000转/分钟 低速0-400转/分钟 最大扭矩 25牛顿米 扭矩设置13档 最大夹头直径 10毫米 电池 9.6伏特/1.5安培x小时x2个
电动工具基础知识培训
一、电动工具的定义及发展简况
1、电动工具：用手握持操作，以小功率电动机或电磁铁 作为动力，通过传动机构来驱动作业工作头的工具。 2、发展简况： 1895年，德国制造出世界上第一台直流电钻。外壳用铸铁制成， 能在钢板上钻 4mm的孔。 1914 年，出现了单相串激电动机驱动的电动工具，电动机转速达 10000r/min以上。 1927年，出现了供电频率为150～200Hz的中频电动工具 。 60年代，随着电池制造技术的发展，出现了用镍镉电池作电源的 无电源线的电池式电动工具。 电动工具最初用铸铁作外壳，后改用铝合金作外壳。60年代，热 塑性工程塑料在电动工具上获得应用，并实现了电动工具的双重绝缘， 保障了电动工具的使用安全性。
2008/12/30
NORDEX FACILITY
电动工具基础知识培训
四、电动工具的使用
2、电动工具的安全操作规程； ① 一般场所应选用II类手持式电动工具并应装设额定触电动作电流 不大于15mA，额定动作时间小于0.1s的漏电保护器。 ② 在潮湿场所或金属构架上操作时，必须用II类手持式电动工具。 ③ 狭窄场所（锅炉、金属容器、地沟、管道内等）宜选用带隔离 变压器的III类手持式电动工具；若选用II类手持式电动工具，必须装 设防溅的漏电保护器。把隔离变压器或漏电保护器装设在狭窄场所外 面，工作时并应有人监护。 ④ 手持式电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软 电缆，并不得有接头。禁止使用塑料花线。 ⑤ 作业前的检查应符合下列要求 ， a．外壳、手柄不出现裂缝、破损 ； b．电缆软线及插头等完好无损，开关动作正常 ；
电动工具基础知识
电动工具基础知识讲稿-1品质保证部1、一般电动工具的动力源有哪些？1）电气（交流电源）电动工具2）电池（直流电源）充电式工具3）空气（压缩空气）气动工具4）发动机（汽油）发动机工具2、电动工具的构造是怎样的？电动工具由：电机部、变速部、工具夹持部、开关部、外壳部5个部分构成。
3、电动工具电机的种类？用于牧田电动工具的有：a.单相串激式电机b.单相及三相感应电机c.永磁式电机4、为什么电机会转？电机是发展地应用了磁场作用，根据需要出色地将磁铁的吸引力和排斥力组合，构成旋转结构。
用一句话表述，就是将电气能源变成机械性能源的装置。
5、单相串激式电机的特点？单相串激式电机：交流、直流均可使用。
具有以下特点：a.可简单的获取电源b.以小型轻量可获得高输出功率c.起动时的力矩大d.容易获得高速旋转，可在广泛围进行旋转数的变更。
因此，可选择适合作业目的的旋转数e.不受频率影响6、何为感应电机？感应电机主要分为单相和三相感应电机（除特殊的以外）。
1) 感应电机的特长：a．易保养b．故障少c．振动噪音小d．具有适合广泛用途的起动力矩和最大力矩2) 电动工具方面空压机,台式角磨机,研磨机等定置式工具及切槽机，机械锯,超精加工电刨等大型机种上使用单相或三相感应电机。
7．何为永磁式直流电机？永磁失直流电机用于充电式电动工具，电源上使用电磁（直流），在转子部使用了永久磁铁的直流专用马达。
因在转子部使用永久磁铁，电源上使用电磁，有能源限制以永久磁铁取代留过定子的电流制作定子。
与串接式电机比较，效率提高。
8．何为额定？所谓额定作用就是安全使用电气用品的限制作用。
9．电动工具的噪音是从哪儿产生的？电动工具的噪音发生源大致区分如下：1）冷却风叶断风的声音2）换向器的滑动音3）齿轮音4）刀具的切削音10．电动工具的冷却方法电动工具的电机为”空冷式”。
由装在转子上的风叶旋转，从电机外壳风窗吸入空气，通过电机部进行冷却。
11．何为碳刷？碳刷是在定子线圈和转子线圈间架设电气流通的桥梁，起着重要作用。
电动工具的基本知识
电动工具的基本知识电动工具的基本知识我国电动工具的发展概况1942年，由当时的大威电机厂仿美国的“香槟”牌电钻制造了6MM，13MM的电钻，开创了我国生产电动工具的历史。
在1954年成为我国第一家专业电动工具制造厂。
从1974年我国进行了单相串激电动工具联合设计，经过2年多的努力试制成了双重绝缘单相串激电钻，双重绝缘单相串激角向磨光机，手持式直向砂轮机三个系列以及双重绝缘单相串激模具电磨，曲线锯等20个品种规格的产品。
1976年开始筹建国家级的科研试验基地“中国电动工具检测中心”，“中国电工产品认证委员会电动工具认证站”于1985年通过验收，从此我国可以按照国际标准和国家标准，专业标准，对国内外各类电动工具的功能参数，安全，噪声，无线电干扰等各种质量参数进行全面的鉴定试验，形式认可，安全认证。
1980年~1985年，电动工具制造业持续高速发展了五年后进入了平稳发展。
1987年以后，许多国外知名品牌的电动工具纷纷抢滩中国，并在我国建立生产工具基地，如：德国BOSCH博世电动工具在浙江杭州，日本牧田电动工具在江苏昆山，日本日立电动工具在上海合资上海日立“龙牌”，在广东番禹生产“日立”和福建合作生产“闽日”牌电动工具，美国得伟电动工具在江苏苏州，“喜利得”电动工具在广东湛江。
目前市场上销售及信誉较好的电动工具无外乎这些品牌。
我国电动工具产品在品种，规格，产量，质量上都有较大的发展，但与国外工业国家相比仍然存在着品种少，产品外观差，噪声大，单位重量输出功率低，有电磁干扰，使用寿命短等问题。
国外70年代以来大力发展家用电动工具，积极发展电子调速和控速电动工具，研究开发无电源线的电池式电动工具，如日本电池式电动工具已占电动工具年产量的1/10，有电钻，螺丝刀，砂轮机，电锤等10多个品种，这是电动工具发展趋势。
在提高产品单位重量输出功率上，因采用深槽定子结构，提高绝缘结构的耐热等级，以及如何降低噪声，振动，抑制对无线电和电视的干扰，提高可靠性和使用寿命。
电动工具产品基本知识
Power Tools Basic Knowledge电动工具产品基本知识一电动工具的定义：电动工具是以电动机或电磁铁为动力，通过传动机构驱动工作头的一种机械化工具二电动工具的分类：1 按握持方法分类：∣―――交流工具（串励电机）∣――手持式电动工具――∣电动工具――∣∣―――直流工具（永磁电机）∣――可移动式电动工具（串励电机或感应电机）手持式电动工具：容易便携以及用手握持或悬挂进行操作的电动工具。
可移动式电动工具：同时具备以下特征的电动工具就是可移动式电动工具（也叫台式工具）。
a一人可以移动；b 放稳后使用；c 一人操作；d 插头连接；e 单相/三相功率不超过2500W/4000W。
2 按用途分类：∣―― 金属切削类（J）电钻、往复锯、型材切割机、、、∣―― 砂磨类(S) 角磨、砂光机、抛光机、、、∣―― 装配类(P) 电动扳手、电动螺钉枪、电动铆钉枪、、、∣―― 林木类(M) 电刨、曲线锯、电圆锯、电木铣、开槽机、修枝机、、、电动工具――∣――农牧类（N）电动剪毛机、、、∣―― 建筑类（Z）电锤、垂钻、冲击钻、电镐、石材切割机、、、∣―― 矿山类（K）煤矿用电钻、、、∣―― 铁道类（T）铁道螺钉电扳手、、、∣―― 其他类（Q）电动气泵、电喷枪、、、3 按防触电分类：I 类工具：在这类工具中，它的防止触电保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导电部分与设备中固定布线的保护（接地）导线联结起来，可触及的导电部分在基本绝缘损坏时不能变成带电。
Ⅱ类工具：它的防止触电保护不仅依靠基本绝缘，而且它还包含附加的安全保护措施，例如双重绝缘或加强绝缘，不提供保护接地或不依赖设备条件。
Ⅲ类工具：它的防止触电保护依靠由安全特低电压（42V/24V）供电和在工具内部不会产生比安全特低电压高的电压。
4 按标准分类：手持式电动工具：EN60745台式电动工具：EN61029家电类电动工具：EN60335 吹风机，割草机，打草机，热风枪等等三电动工具的结构和组成：一般来说，电动工具都是由机壳、电动机、传动机构、手把、电源开关以及抗干扰元件、电源连接组件、工作头等7大部件组成。
电动工具基础知识doc
电动工具基础知识(一)(一)何谓电动工具以电动机或电磁铁为动力,通过传动机构驱动工作头的一种机械化工具。
(二)电动工具的分类电动工具一般分为：手持式电动工具可移式电动工具电池式电动工具(三)电动工具常用符号电压V--------------------------------伏特电流A--------------------------------安培频率Hz-------------------------------赫兹功率W--------------------------------瓦特转速n0---------------------------------空载转速(四)专业术语1.X型联接一种易于更换电源线的电源联接方式。
2.Y型联接一种只能由制造厂或代理商更换电源线的电源联接方式。
3.Z型联接一种不破坏工具就无法更换电源线的联接方式。
4.基本绝缘用于带电部分,提供防止触电基本保护的绝缘。
如：定子的线圈与铁芯之间的绝缘为基本绝缘。
转子的绕组与铁芯之间的绝缘为基本绝缘。
基本绝缘的耐电压为1250V/1min。
5.附加绝缘为了在基本绝缘万一失效时,防止触电而在基本绝缘之外又设置的独立绝缘。
如：转子的铁芯与转子轴之间的绝缘为附加绝缘。
附加绝缘的耐电压为2500V/1min。
6.双重绝缘由基本绝缘和附加绝缘两者组成的绝缘系统。
7.加强绝缘用于带电部分的单一绝缘系统,在GB3883.1---2000 标准规定条件下,提供的防止触电保护程度与双重绝缘相当。
如：转子绕组与转子轴之间的绝缘为加强绝缘。
加强绝缘的耐电压为3750V/1min。
8.Ⅰ类工具指这样的一类工具:在这类工具中,它的防止触电保护不仅依靠基本绝缘,而且还包含一个附加安全措施,即把易触及的导电部分与设备中固定布线的保护(接地)导线连接起来,使易触及的导线部分在基本绝缘损坏时不能变成带电体。
9．Ⅱ类工具指这样的一类工具：在这类工具中,它的防止触电保护不仅依靠基本绝缘,而且依靠提供的附加的安全保护措施,例如双重绝缘或加强绝缘,但不提供保护接地或不依赖设备条件。
电动工具使用与安全培训讲座
其他电动工具的安全使用
总结词
除了上述电动工具外，还有许多其他电 动工具在日常生活中也经常使用，正确 使用这些工具同样重要。
VS
详细描述
在使用其他电动工具时，应根据不同的工 具特点和用途选择合适的工作姿势和操作 方式。同时，应遵循制造商的使用说明和 安全指南，确保电源线完好无损、工具正 常工作。此外，应佩戴合适的防护装备以 减少意外伤害的风险。如有异常情况应及 时停止使用并寻求专业维修或更换的建议 。
定期检查电动工具的电 线、插头和开关等部分，
确保其完好无损。
遵循电动工具的保修期， 如有损坏或故障，应及 时联系厂家或专业人员
进行维修。
05
电动工具安全事故案例分析
电钻事故案例分析
事故概述
某工人使用电钻时不慎触 电，导致昏迷，经抢救无 效死亡。
原因分析
电钻未接地，电源线破损， 工人未佩戴防护用品。
原因分析
锤头与钻孔不匹配，工人操作不 当。
安全建议
使用电锤前应了解锤头与钻孔的 匹配关系，操作时应保持稳定，
避免过度用力。
电磨事故案例分析
事故概述
某工人操作电磨时，砂轮片破碎飞出，导致眼睛 受伤。
原因分析
砂轮片老化、松动，工人操作不当。
安全建议
定期检查砂轮片，确保完好无损、紧固；操作时 应保持稳定，避免突然启动或停止。
电动工具使用与安全培训讲 座
目录
• 电动工具概述 • 电动工具使用基础 • 常见电动工具的安全使用 • 电动工具安全操作注意事项 • 电动工具安全事故案例分析 • 电动工具安全培训与教育
01
电动工具概述
电动工具的定义与分类
定义
电动工具是指使用电力作为动力 源，通过电动机驱动工作机构完 成作业的器具。
电动工具基本知识
1895年，德国制造出世界上第一台直流电钻。
外壳用铸铁制成，能在钢板上钻4mm的孔。
随后出现了三相工频（50Hz）电钻，但电动机转速没能突破3000r/min。
1914 年，出现了单相串激电动机驱动的电动工具，电动机转速达10000r/min以上。
1927年，出现了供电频率为150～200Hz的中频电动工具，它既具有单相串激电动机转速高的优点，又具有三相工频电动机结构简单、可靠的优点，但因需用中频电流供电，使用受到限制。
一．发展简况60年代，随着电池制造技术的发展，出现了用镍镉电池作电源的无电源线的电池式电动工具。
但当时因价格昂贵，发展较慢。
到70年代中后期，因电池价格降低，充电时间也缩短，这种电动工具在欧美、日本得到广泛使用。
电动工具最初用铸铁作外壳，后改用铝合金作外壳。
60年代，热塑性工程塑料在电动工具上获得应用，并实现了电动工具的双重绝缘，保障了电动工具的使用安全性。
由于电子技术的发展，60年代还出现了电子调速电动工具。
这种电动工具利用晶闸管等元件组成电子线路，以开关揿钮被揿入的深度不同来调节转速，从而使电动工具在使用时能按被加工对象的不同（如材料不同、钻孔直径大小等），选择不同的转速。
二．电动工具种类电动工具主要分为金属切削电动工具、研磨电动工具、装配电动工具和铁道用电动工具。
常见的电动工具有电钻、电动砂轮机、电动扳手和电动螺丝刀、电锤和冲击电钻、混凝土振动器、电刨。
①电钻:主要规格有4、6、8、10、13、16、19、23、32、38、49mm等，数字指在抗拉强度为390N/mm的钢材上钻孔的钻头最大直径。
对有色金属、塑料等材料最大钻孔直径可比原规格大30～50％。
②电动砂轮机：用砂轮或磨盘进行磨削的工具。
有直向电动砂轮机和电动角向磨光机。
③电动扳手和电动螺丝刀：用于装卸螺纹联接件。
电动扳手的传动机构由行星齿轮和滚珠螺旋槽冲击机构组成。
规格有M8、M12、M16、M20、M24、M30等。
电动工具及移动式电气设备培训讲义.pptx
第一节 基本分类与构造
2、电气设备根据触电保护特性分类： 0、 0I、 I、 Ⅱ、 Ⅲ类
（1）0类：仅有工作绝缘（基本绝缘），外壳上和内部的不
带电导体上都没有接地端子。
（2）0I类：也仅有工作绝缘（基本绝缘），但设备的金属
外壳上装有接地(零)的端子。
（3）I类：也仅有工作绝缘（基本绝缘），设备外壳上没有
11、手持式电动工具由于使用中与人体亲密接触，因而触电 性的危险很大（ ） A正确 8错误
12、在金属构架等导电性良好的作业场所，必须使用Ⅰ类工 具。( ) A正确 8错误
共33页
一、判断题(每题2．0分) 12、凡是移动式电器用的插座，不论是单向还是三相，都必 须用三眼插座。( ) A正确 8错误 13、移动弧焊机必须在停电后进行。( ) A正确 8错误 14、使用Ⅲ类工具应有独立电源或具有双线圈的变压器供电 。( ) A正确 8错误 15、当电气设备采用24V以上安全电压时，不必采用防止直接 接触带电体的保护措施。( ) A正确 8错误 16、在管道内作业，应使用I类工具。( ) A正确 8错误 17、手持式电动工具的电源线单相用三芯电缆，三相用四芯 电缆。 ( ) A正确 8错误
共33页
一、判断题(每题2．0分) 18、手持式电动工具的电源线应采用橡皮绝缘软电线。( ) A正确 B错误 19、在狭窄场所如锅炉内作业，应使用Ⅲ类工具。( ) A正确 B 错误 20、在潮湿环境用类I工具必须加装漏电保护器。( ) A正确 8错误 21、电动工具维修时应做好记录。( ) A正确 B错误 22、在使用I类设备时，还必须采用其它附加的安全保护措施 。( )A正确 B错误 23、弧焊机二次侧导线长度不应超过2m。( ) A正确 B错误
手持电动工具安全使用基础知识培训
≥MΩ
检查结论
检查责任人(签字)
检查日期
月日 月日 月日 月日 月日 月日 月日
下次检查日期*
月日 月日 月日 月日 月日 月日 月日
注:带*项目,仅适用于定期检查.绝缘电阻不小于GB/T 3787-2006规定的数值（Ⅰ类工具2 MΩ、Ⅱ类工具7MΩ、Ⅲ类工具1MΩ）
月日 月日
返回外观检查
返回电气检查
6
手持式电动工具的执行标准
执行标准
GB3787－2006 手持式电动工具的管理、 使用、检查和维修安全
技术规程
谢谢
返回绝缘测量
电气检查
1 通电后反应正常，开关控制有效 2 通电后外壳经试电笔检查应不漏电 3 信号指示正确，自动控制作用正常 4 对于旋转工具，通电后观察电刷火花和声音应正常
4
手持式电动工具的绝缘电阻测量
绝缘电阻测量
测量前应先检查兆欧表是否正常。
检查方法：绝缘电阻表水平放稳，打开兆欧表电源，短接“L”和 “E” 端子探针，指针应指零，开路时，指针应指“∞”（无穷 大）。否则应设法将兆欧表调零，或更换兆欧表进行测量。
1 标志检查
有认证标志、产品合格证 或检查合格标志
2
外壳、手柄检 查
完好无损
3
电源线、保护 接地线检查
完好无损
4 电源插头检查 完好无损、连接正确
5
电源开关检查
动作正常、灵活、轻快、 无缺损破裂
6
机械防护装置 检查
完好
7
工具转动部分
转动灵活、轻快、无阻滞 现象
8 电气保护装置 良好
9
绝缘电阻测量 *
使用500V兆欧表测量
加压线
测试线
电动工具基础知识培训(安纳达)20191219
电动工具基础知识培训 主讲：张锐
一.电动工具的定义
电动工具是以电动机或电磁铁为动力，通过传动机构驱动工作头的一种机 械化工具。
二.电动工具的特点
①结构轻巧、携带方便； ②工作效率与手工工具相比可提高数倍到数十倍； ③比风动工具耗能少而被广泛应用于国民经济各个领域； ④通常制作成手持式和移动式两种。
。软启动过程的时间一般不超过3秒。软启动的目的就是防止电动工具突然 启动，导致扭矩突变，造成以外的伤害。另外软启动可以减少突然开机后 而给网路而带来的压降。这也是EMC要求的一个内容。软启动一般用于功率 较大的电动工具。对于冲击钻来说，一般不使用使用软启动结构。
软启动接开关 软启动调速
五.电动工具的结构和组成
定子
转子
换向器
碳刷
五.电动工具的结构和组成
3.传动机构一般由齿轮、皮带、链条等机构组成。 也有部分电动工具是没有传动机构的，由转子轴直接输出进行工作，如电
木铣。 对于大多数手持式电动工具来说，传动机构都是齿轮。 3.1 齿轮的类型一般可以分为： 圆柱齿轮：直齿圆柱轮、斜齿圆柱轮； 圆锥齿轮：直齿圆锥齿轮、螺旋圆锥齿轮（圆弧齿锥齿轮、延伸外摆线齿锥齿 轮）； 3.2 齿轮传动的基本原理： 3.3 齿轮的材料：小齿轮一般使用40Cr，而大齿轮一般使用45＃钢。对于有 FFU测试要求的冲击钻，一般要用高强度合金结构钢，如20CrMnTai、 30CrMnTai。对于要求氮化处理的齿轮一般采用38CrMoAl等。
四.电动工具的分类
2.双重绝缘结构： ①定子附加绝缘：塑料外壳、塑料衬套； ②转子附加绝缘：包轴、接轴、绝缘传动件。 3.电气安全设计要求： ①爬电距离：是指漏电流沿着绝缘表面或穿过复合绝缘缝隙的最短距离； ②电气间隙：是指在电场的作用下，空气中产生漏电流（即闪络）的最短距离。 ③绝缘穿通距离：是指附加绝缘、加强绝缘及包容在它们中间的空气隙的最短距离。 Ⅱ类工具的电气间隙和爬电距离应符合下列要求： a.不同极性的带电零件之间应大于3mm； b.带电零件和用附加绝缘与其隔开的金属零件之间应大于4mm； c.带电零件和用加强绝缘与其隔开的金属零件之间应大于8mm； d.经绝缘处理的转子绕组与不易触及的金属零件之间应大于2mm； e.以附加绝缘隔开的金属零件之间应大于4mm。 Ⅱ类工具绝缘穿通距离应符合下列要求： a.以附加绝缘隔开的金属零件之间应大于1mm； b.以加强绝缘隔开的金属零件之间应大于2mm。
电动工具说明书
电动工具说明书第一节：产品介绍电动工具是一种便捷高效的工具，通过电能驱动，可以快速完成各种任务。
我们的电动工具具有以下特点：1. 高效节能：采用先进的电动技术，功率输出稳定，能够在保持高效工作的同时节省能源。
2. 多功能：电动工具适用于不同的工作需求，如切割、研磨、打孔等，可以替代传统手动工具，提高工作效率。
3. 安全可靠：我们的电动工具经过严格的质量控制，具有过热保护、电流保护等多重安全保障，确保用户的安全使用。
第二节：使用方法为了让您更好地操作电动工具，请按照以下步骤进行：1. 准备工作：在使用电动工具之前，确保电源已接通且正常工作，检查并确保相关配件齐全完好。
2. 维护清洁：在使用电动工具之前，在工作区域内清理杂物和障碍物，保持清洁的工作环境。
3. 使用方法：根据工作需求选择合适的配件，并正确安装。
接通电源，按下启动按钮开始工作。
4. 操作要点：在使用电动工具时，注意保持稳定的姿势，避免抖动或过度施力。
根据具体工作需求，选择合适的速度和力度。
5. 安全提醒：在使用电动工具时，务必佩戴个人防护装备，如护目镜、手套等，以免发生意外伤害。
第三节：注意事项使用任何工具都需要注意安全，以下是使用电动工具时需要注意的事项：1. 使用环境：要在干燥、通风良好的环境中使用电动工具，避免在潮湿或多尘的环境下使用。
2. 子供禁用：请将电动工具放置在儿童无法触及的地方，切勿让儿童接近或操作电动工具。
3. 保养维护：定期检查电动工具的配件和连接部位是否松动或磨损，如有问题及时更换。
4. 温度限制：电动工具在长时间工作后可能会产生较高的温度，使用前请注意。
5. 电源要求：请使用与电动工具匹配的电源，切勿随意更换电源。
第四节：故障排除在使用电动工具时，可能会遇到一些故障情况，以下是常见故障及排除方法：1. 无法启动：检查电源是否正常连接，电源开关是否打开，若一切正常但仍无法启动，请联系售后服务。
2. 异常噪音：当电动工具发出异常噪音时，请立即停止使用，检查是否有杂物或故障部件，如无法自行解决，请联系售后服务。
电动工具安规讲座
一)基本定义知识3.2.1 额定电压指由制造商给工具规定的电压。
（对于三相电源，为线电压）3.2.2 额定电压范围指由制造商给工具规定的电压范围，用上下限电压来表示。
3.2.3 工作电压指当工具在额定电压和正常使用状态下运行时，所涉及的部分可能受到的最大电压。
在推断工作电压时，可以忽略电源上的瞬时电压值所带来的影响。
3.2.4 额定输入指制造商给工具规定的功率，单位为w。
3.2.5 额定输入范围指制造商给工具规定的功率范围，用上下限功率来表示。
3.2.6 额定电流指制造商规定的电流。
如果工具未被赋予电流，出于本标准目的，工具的额定电流可在额定电压下的正常负载状态下测得。
3.2.7 额定频率指由制造商给工具规定的频率。
3.2.8 额定频率范围指由制造商给工具规定的频率范围，用上下限频率来表示。
3.2.9 正常负载指对工具施加一个负载以获得额定输入或额定电流，注意观察短时运行或断续运行标志，除非另有规定，如果有加热元件，则应按正常使用时运行。
正常负载是基于工具的额定电压或额定电压范围的上限值。
3.2.9.1 空载输入功率/电流指工具在额定电压和额定频率下运行时，没有外部负载加在附件上（附件由制造商提供并和工具打包在一起，同时按照制造商的说明书进行调整，准备可以使用）。
3.2.10 额定空载转速指制造商给工具规定的在额定电压或额定电压范围上限电压值下的空载转速。
3.3.1 可拆卸的软电缆或导线指通过适当的电气耦合器连接到工具中以起到供电用途的软电缆或导线。
3.3.2 电源线指固定在工具上用于供电的软电缆或导线。
3.3.3 X型连接指不借助于制造厂提供的专用工具就能轻易更换电源线的一种电源连接方式。
电源线可以是一根只能从制造厂或其服务部门获得的专门准备的电缆线。
特别准备的电缆线也可以包括工具的一部分。
3.3.4 Y型连接指只能由制造厂、代理商或同等资格的人员进行更换电源线的一种电源线连接方式。
Y型连接既可以用一根普通的软电缆，也可以用一根特殊的软电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动工具产品基本知识讲稿电动工具产品基本知识讲稿一电动工具的定义:电动工具是以电动机或电磁铁为动力，通过传动机构驱动工作头的一种机械化工具。
二电动工具的分类:1按握持方法分类:∣―――交流工具(串励电机)∣――手持式电动工具――∣电动工具――∣∣―――直流工具(永磁电机)∣――可移动式电动工具(串励电机或感应电机)手持式电动工具:容易便携以及用手握持或悬挂进行操作的电动工具。
可移动式电动工具:同时具备以下特征的电动工具就是可移动式电动工具(也叫台式工具)。
a一人可以移动;b放稳后使用;c一人操作;d插头连接;e单相/三相功率不超过2500W/4000W。
2按用途分类:∣――金属切削类(J)电钻、往复锯、型材切割机、、、∣――砂磨类(S)角磨、砂光机、抛光机、、、∣――装配类(P)电动扳手、电动螺钉枪、电动铆钉枪、、、∣――林木类(M)电刨、曲线锯、电圆锯、电木铣、开槽机、修枝机、、、电动工具――∣――农牧类(N)电动剪毛机、、、∣――建筑类(Z)电锤、垂钻、冲击钻、电镐、石材切割机、、、∣――矿山类(K)煤矿用电钻、、、∣――铁道类(T)铁道螺钉电扳手、、、∣――其他类(Q)电动气泵、电喷枪、、、3按防触电分类:I类工具:在这类工具中，它的防止触电保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导电部分与设备中固定布线的保护(接地)导线联结起来，可触及的导电部分在基本绝缘损坏时不能变成带电。
Ⅱ类工具:它的防止触电保护不仅依靠基本绝缘，而且它还包含附加的安全保护措施，例如双重绝缘或加强绝缘，不提供保护接地或不依赖设备条件。
Ⅲ类工具:它的防止触电保护依靠由安全特低电压(42V/24V)供电和在工具内部不会产生比安全特低电压高的电压。
4按标准分类:手持式电动工具:EN60745台式电动工具:EN61029家电类电动工具:EN60335吹风机，割草机，打草机，热风枪等等三电动工具的结构和组成:一般来说，电动工具都是由机壳、电动机、传动机构、手把、电源开关以及抗干扰元件、电源连接组件、工作头等7大部件组成。
1机壳一般由塑料或金属件组成:1.1手持式工具一般使用塑料机壳，也有部分机器采用塑料与金属相结合而组成的机壳。
例如:冲击钻和曲线锯的外壳一般都是由塑料制作而成。
角磨与电圆锯的外壳几乎都是塑料与铝制作而成。
1.2台式工具一般使用金属外壳，其中最常用的是铝和铁。
例如:斜断锯的外壳主要是由铝材制作而成。
切割机、台钻、砂轮机等的外壳主要是由铁制作而成。
2电动机的分类:串励电机，感应电机，永磁电机。
2.1串励电机;2.1.1串励电机的工作原理:导线绕在定子上，通电后产生磁场。
而转子上的导线在磁场中通电会产生侧向力，大小相等而方向相反的侧向力产生力矩，从而导致转子转动。
2.1.2串励电机的主要特征:对于手持式电动工具来说，一般都使用是串励电机。
因为串励电机体积小、功率大，并且该种电机还具备软特性。
串励电机的软特性:转速越高，力矩越小。
转速越小，力矩越大。
这样正好符合钻孔的要求，就是钻大孔的时候，力矩要大一些，转速要慢一点。
钻小孔的时候，力矩要小一些，转速要快一点。
因为这样可以保证切削时的线速度相对合理。
不然线速度太高，会烧毁钻头。
线速度太低，会降低钻孔效率。
2.1.3串励电机各个部分的作用:定子的作用:定子线圈通电后产生交变磁场;转子的作用:转子导线通电后，在磁场中会出现一个侧力，导致转子转动;换向器作用:改变电流方向，保持转子力矩始终朝同一方向运转;碳刷的作用:与换向器接触，改变电流方向，保持力矩始终朝同一方向运转;风叶的作用:对电机进行散热。
问题一:热轧和冷扎的区别，以及对电机的影响原理;电机的输入功率=输出功率+损耗功率损耗功率=定子铜损+转子铜损+1.15(定子铁损+转子铁损)+风摩损+2.4×I(电刷压降损耗)∣――定子铜损∣――转子铜损∣――电气损耗――∣――定子铁损=磁滞损耗+涡流损耗∣∣――换向损耗=定转子铁损的10%-20%∣∣――电刷损耗=2.4V×I总损耗―∣∣――风损∣∣――风摩损耗――∣――轴承损耗∣--机械损耗――∣∣――电刷摩擦损耗∣――电气转矩损耗(转子铁损)=磁滞损耗+涡流损耗+谐波损耗由于使用了不良的钢片，电机的铁损会很大。
这样会导致整个机器的输出功率下降。
输出功率的下降，会导致机器使用性能和效率的下降。
问题二:影响换向器火花大小的因素及对策;(比如电木铣火花大的原因是什么);造成火花的原因一般可以分为2种:电磁原因:1换向线圈内环流的作用;电抗电势，换向电势，变压器电势。
1.1减少电抗电势;1.2利用换向电势来抵消电感电势;1.3减少电枢反应的影响;1.4限止变压器电势;2片间电压过高及电枢反应影响;一般片间电压在10-15V，最大不要超过25V。
对于24片换向器片间电压在19V。
机械原因:1转子不平衡;2换向器偏心或不圆;3电刷弹簧压力不够;4刷握与电刷配合不良;5化学因素;造成不良火花的原因:短路、断路、换向器跳排、换向器失圆、机器振动、碳刷卡死或磨完等原因。
问题三:串激电机常见不良以及导致这些不良的原因。
1电机擦铁;3轴承散架;4风叶与机壳相擦或断裂;5电机短路;6电机开路;7换向器跳排;8碳刷卡死等2.2感应电机;2.3永磁电机;3传动机构一般由齿轮、皮带、链条等机构组成。
也有部分电动工具是没有传动机构的，由转子轴直接输出进行工作，如电木铣。
对于大多数手持式电动工具来说，传动机构都是齿轮。
3.1齿轮的类型一般可以分为:圆柱齿轮:直齿圆柱轮、斜齿圆柱轮;圆锥齿轮:直齿圆锥齿轮、螺旋圆锥齿轮(圆弧齿锥齿轮、延伸外摆线齿锥齿轮);3.2齿轮传动的基本原理:3.3齿轮的材料:小齿轮一般使用40Cr，而大齿轮一般使用45#钢。
对于有FFU测试要求的冲击钻，一般要用高强度合金结构钢，如20CrMnTai、30CrMnTai。
对于要求氮化处理的齿轮一般采用38CrMoAl等。
3.4齿轮的热处理:问题四:齿轮的硬度要求;调整硬度的方法以及原理;(比如如何分析修枝机音异和振动大的原因形成的机理，刀锯定位销断的原因有那些);齿轮的芯部硬度一般应控制在:HRC20--28。
小齿轮外部硬度一般应控制在:HRC48--52。
大齿轮外部硬度一般应控制在:HRC42-48。
4手柄由主把手和辅助把手组成。
主手把是手持式电动工具不可缺少的一个组成部分。
但是辅助手把要根据标准要求而定。
如:角磨砂轮片大于127mm的时候必须要有辅助把手;辅助手把一般有2种:螺纹连接式辅助把手:卡箍连接式辅助把手:5电源开关及抗干扰元件主要由主开关、缓启动器、调速器、电容和电感等部件组成;5.1主开关:5.1.1主开关的种类:调速与单速之分;单极与双极之分;5.1.2主开关的基本质量要求:分断能力;9I电流，50次不经过维修可以继续使用为合格;寿命;5万次;温升;小于55K;5.1.3为了保证以上特性，开关在结构上应该注意的几个方面:终压力;对温升有影响;开距;对分断能力有影响;超程;对寿命有影响。
5.1调速开关:冲击钻的开关一般选用单断点的带自锁功能的调速开关。
调速的原理就是通过改变电压来调节电机的转速。
因为串励电机的转速与电压成正比，与磁通量和电机的匝数成反比。
5.2缓启动开关:缓启动是当电动工具开机的时候，电机缓慢加速直至最高转速的过程。
缓启动过程的时间一般不超过3秒。
缓启动的目的就是防止电动工具突然启动，导致扭矩突变，造成以外的伤害。
另外缓启动可以减少突然开机后而给网路而带来的压降。
这也是EMC要求的一个内容。
缓启动一般用于功率较大的电动工具。
对于冲击钻来说，一般不使用使用缓启动结构。
5.4电容和电感等部件:串励电机电动工具中的电容和电感完全是用于EMC要求的。
增加了电容和电感，可以压制电动工具发出的干扰波。
一般来说电感是用来压制高频干扰的，电容是用来压制低频干扰的。
问题五:开关方面的知识，调速开关的原理，软启动开关的原理，调稳速度开关的工作原理，半波和全波开关的原理等;6电源连接组件由导线、护套和插头等部件组成;6.1导线的种类与标识:H05VVH2-F2×0.75mm2∣∣∣∣∣∣∣∣∣∣∣∣∣∣∣∣∣导体的尺寸∣∣∣∣∣∣∣保护导体∣∣∣∣∣∣∣×:无黄绿线∣∣∣∣∣∣∣G:具有黄绿线∣∣∣∣∣∣导体数量∣∣∣∣∣导体形式∣∣∣∣∣F可弯曲电缆中的可弯曲导体∣∣∣∣∣H可弯曲性能好的导体∣∣∣∣特殊结构∣∣∣∣H扁平、可分割电缆∣∣∣∣H2扁平、不可分割电缆∣∣∣外绝缘材料:∣∣∣V:聚氯乙稀∣∣∣R:自然或合成橡胶∣∣∣N:氯丁橡胶∣∣绝缘材料∣∣V:PVC(聚氯乙稀)∣∣R:自然或合成橡胶∣∣S:硅树脂橡胶∣额定电压∣03:300/300V∣05:300/500V∣03:450/750VH表示欧洲的协调标准。
例如:H05VV-F2×0.75mm205表示额定电压等级是300/500V;V表示导线的绝缘材料是PVC(聚氯乙烯);V表示导线外绝缘的材料是PVC(聚氯乙烯);F表示导体形式是可弯曲电缆中的可弯曲导体;2表示导体的数量是2芯线;0.75mm2表示:导体的尺寸是0.75mm2H07RN-F2×1.0mm207表示额定电压等级是450/750V;R表示导线的绝缘材料是自然或合成橡胶;N表示导线外绝缘的材料是氯丁橡胶;F表示导体形式是可弯曲电缆中的可弯曲导体;2表示导体的数量是2芯线;1.0mm2表示:导体的尺寸是1.0mm2。
6.2电动工具上使用导线的选择;6.2.1导线品种的一般电动工具普遍选用PVC导线，但是下列情况例外:A外壳金属部件的温升大于75K的电动工具的导线;B连接水源电动工具的导线;C大类标准规定使用其他导线的电动工具。
如电锤和大规格角磨规定使用氯丁橡胶。
6.2.2导线截面积的选择:6A及以下选用0.75mm2导线6-10A选用1.0mm2导线10-16A选用1.5mm2导线6.2.3导线的联接方法:6.2.4导线的颜色规定:内导线的颜色欧洲标准是棕蓝线，棕色线是火线，蓝色线是零线，接地线是黄绿线。
美洲标准是黑白线。
棕色和黑色是火线，蓝色和白色是零线，绿色线是接地线。
6.3导线护套:6.3.1导线护套的材料:PVC和橡胶。
6.3.2导线护套的要求:1)2000V/1min高压不得击穿;2)6KG重物,2万次弯曲试验不开裂;3)长度尺寸大于5倍导线外径的尺寸。
6.4插头:插头的外形和结构比较复杂，我们现在最常用的插头是VDE认证德式插头。
插头的材料一般是PVC或橡胶，或者是机械强度不低于以上2种的材料。
BS插头介绍:BS1363和BS1363A优点:安全、通用、有极性、有保险丝、更换导线方便、拔插方便等。
