智能电表是智能电网的智能终端，它已经不是传统意 义上的电能表，智能电表除了具备传统电能表基本用电量 的计量功能以外，为了适应智能电网和新能源的使用它还 具有双向多种费率计量功能、用户端控制功能、多种数据 传输模式的双向数据通信功能、防窃电功能等智能化的功 能，智能电表代表着未来节能型智能电网最终用户智能化 终端的发展方向。
是唯一不需要线路投资的有线通 信方式
电力线是给用电设备传送电能的， 而不是用来传送数据的，所以电 力线对数据传输有许多限制。技 术要求高于485通信，而传输相 对不稳定
精选ppt课件2021
智能电表
11
第一部分
解决方案
三、无线集抄方案
一种专门为三表集抄开发的无线 自组织网络，最多可以容纳1024 个节点
精选ppt课件2021
14
第一部分
产品应用
智能电表
软硬件功能说明
单相网络预付费电能表：对用电进行计量、预付费管理、提醒用户及时购电并将用电信息通过通讯信道传输给计 算机。
以太网采集器：下行采用485通讯，上行采用以太网通讯。集中采集多只485电能表的数据信息并通过以太网传 输至服务器。
显示屏：安装于楼栋门口，用于显示剩余金额不足的房间号及剩余金额、违规用电的用户、公告通知等。 短信猫：与服务器通过电脑串口连接，接收用户发送的用电查询请求并自动回复、接收用户的充值卡充值密码、
通信距离小于1.2千米，但通过 中继可以大大提高通信距离
安装盒维护成本较高，但通讯效 果最好
精选ppt课件2021
智能电表
9
第一部分
解决方案
二、载波集抄方案
利用现有的低压电力线 （220V/380V），用载波方式将 模拟或数字信号进行高速传输的 技术
国网智能电能表知识培训ppt课件
电压电流的接入
• 单相表：
– 电压： 220V – 电流：1.5A、5A、10A、20A
• 0.2S、0.5S级三相表：
– 电压：3*100V 、3*57.7/100V – 电流：0.3A、1.5A，1A(0.2S)
• 1级三相表
– 电压：3*220/380V、3*57.7/100V、3*100V – 电流：1.5A、5A、10A、20A
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
标准
• Q/GDW 205－2008《电能计量器具条码》 • Q／GDW 354-2009《智能电能表功能规范》 • Q／GDW 355-2009《单相智能电能表型式规范》 • Q／GDW 356-2009《三相智能电能表型式规范》 • Q／GDW 357-2009《0.2S级三相智能电能表技术规范》 • Q／GDW 358-2009《0.5S级三相智能电能表技术规范》 • Q／GDW 359-2009《0.5S级三相费控智能电能表(无线)技术规范》 • Q／GDW 360-2009《1级三相费控智能电能表(无线)技术规范》 • Q／GDW 361-2009《1级三相费控智能电能表(载波) 技术规范》 • Q／GDW 362-2009《1级三相费控智能电能表技术规范》 • Q／GDW 363-2009《1级三相智能电能表技术规范》 • Q／GDW 364-2009《单相智能电能表技术规范》 • Q／GDW 365-2009《智能电能表信息交换安全认证技术规范》
• “计量、抄收和收费标准化建设研究”项目 • 电能表互联、互通，满足电能信息采集需要
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
单相智能电能表型式规范PPT课件
在规定的作范围外但在极限工作范围内要求电能表能够正常计量、通信及记录事件、存储数据，可暂时不 显示，但回到规定的工作范围内1小时后应能正常显示。电能表在设计时应考虑满足气候环境影响试验的要求 以及环境温度变化对电能表准确度的影响。
单相智能电能表型式规范
【条文】 5 显示 5.1 显示方式
电能表采用LCD显示信息，液晶屏可视尺寸为60mm（长）×30mm（宽）；数字不小于4mm（宽）×9mm（高）；汉字不小于 3mm（宽）×4mm（高）；符号不小于3mm（宽）×3mm（高）。
单相智能电能表型式规范
【条文】
3 规格要求 3.1 标准的参比电压
标准的参比电压见表3-1。
表3-1 标准的参比电压
电能表接入线路方式
参比电压（V）
直接接入
220
【条文解释】
我国低压配电网的标准电压值为380V/220V。
单相智能电能表型式规范
【条文】
3.2 标准的参比电流 标准的参比电流见表3-2。 表3-2 标准的参比电流
数据显示及对应的单位符号
1) ①②代表第1、2套时段 2) 功率反向指示 3）电池欠压指示 4）红外、485通信中 5）载波通信中 5）允许编程状态指示 6）三次密码验证错误指示
1）IC卡"读卡中"提示符 2) IC卡读卡"成功"提示符 3）IC卡读卡"失败"提示符 4) "请购电"剩余金额偏低时闪烁 5）继电器拉闸状态指示 6）透支状态指示 7）IC卡金额超过最大储值金额时的状态指示（囤积）
示有效位。 c）剩余金额显示单位是元；显示位数为8位，含2位小数，只显示有效位。 d）具体显示内容及代码要求参见《智能电能表功能规范》附录Ｂ。 【条文解释】
单相智能电能表型式规范
【条文】 5 显示 5.1 显示方式
电能表采用LCD显示信息，液晶屏可视尺寸为60mm（长）×30mm（宽）；数字不小于4mm（宽）×9mm（高）；汉字不小于 3mm（宽）×4mm（高）；符号不小于3mm（宽）×3mm（高）。
单相智能电能表型式规范
【条文】
3 规格要求 3.1 标准的参比电压
标准的参比电压见表3-1。
表3-1 标准的参比电压
电能表接入线路方式
参比电压（V）
直接接入
220
【条文解释】
我国低压配电网的标准电压值为380V/220V。
单相智能电能表型式规范
【条文】
3.2 标准的参比电流 标准的参比电流见表3-2。 表3-2 标准的参比电流
数据显示及对应的单位符号
1) ①②代表第1、2套时段 2) 功率反向指示 3）电池欠压指示 4）红外、485通信中 5）载波通信中 5）允许编程状态指示 6）三次密码验证错误指示
1）IC卡"读卡中"提示符 2) IC卡读卡"成功"提示符 3）IC卡读卡"失败"提示符 4) "请购电"剩余金额偏低时闪烁 5）继电器拉闸状态指示 6）透支状态指示 7）IC卡金额超过最大储值金额时的状态指示（囤积）
示有效位。 c）剩余金额显示单位是元；显示位数为8位，含2位小数，只显示有效位。 d）具体显示内容及代码要求参见《智能电能表功能规范》附录Ｂ。 【条文解释】
电能表现场校验 PPT课件
• 安全工作要求 • 检验项目 • 检验条件 • 检验方法 • 检验结果的处理 • 标准化作业工作流程
2020/3/31
2
国家电网
STATE GRID
四川省电力公司资阳公司
SICHUAN ELECTRIC POWER
国家电一网 、安全工作要求 CORPORATION ZIYANG BRANCH STATE GRID
四川省电力公司资阳公司
SICHUAN ELECTRIC POWER CORPORATION ZIYANG BRANCH
• 1、办理第二种工作票。
• 2、至少有两人一起工作，其中一人进行监护。
• 3、应在工作区范围设立标示牌或护栏。
• 工作时应站在绝缘垫上，操作工具绝缘良好。
• 在接通和断开电流端子时，必须用仪表进行监 视。
• 电压互感器二次严禁短路，电流互感器二次严 禁开路。
2020/3/31
3
国家电网
STATE GRID
四川省电力公司资阳公司
SICHUAN ELECTRIC POWER CORPORATION ZIYANG BRANCH
国家电网
STATE GRID
二、检验项目 四川省电力公司资阳公司 SICHUAN ELECTRIC POWER CORPORATION ZIYANG BRANCH
• 2、 检查计量差错和不合理的计量方式 • 3、电能表实负荷误差检验 • 4、内部时钟校准（或对时），电池检查 • 5、失压记录的检查 • 6、多费率电能表的检查
2020/3/31
7
国家电网
STATE GRID
四川省电力公司资阳公司
SICHUAN ELECTRIC POWER
国1家、电网电能表带电接线检查 CORPORATION ZIYANG BRANCH STATE GRID

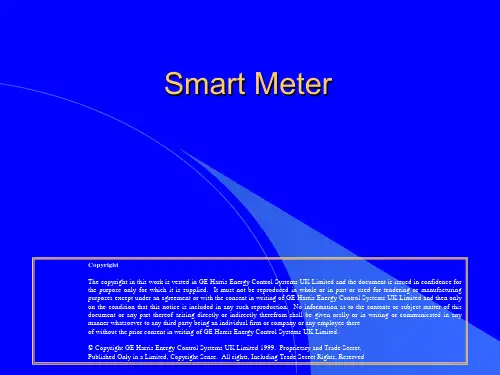

智能电表和先进计量架构PPT课件
上层数据主要来源于配变监测分系统以及变电站分系统提供的数据接口。
数据采集支持各种电表，机械表、机电一体表、多功能电子电表等，支持多种规约， 如DL/T 645电表规约、威胜表规约，以及市面流行的其他电表规约。通过本系统的 配置程序，将其它规约录入规约库，实现多种采集设备的集成，节省了项目改造中 更换大量采集设备的费用。本系统支持多种通信方式：以太网、电力线载波、GPRS、 CDMA、红外、232、485串口通讯等方式，可通过手机短信实现对远程设备的控制和 部分数据采集。
Slide 3
传统采集 人工抄表
AMR发展状况
自动表计采集
半自动化采集 HHU 红外抄表
自动化采集 AMR
不精确，费时费力
自动化程度高，采集 容易受到外界干扰， 过分依赖于HHU,且依 然费资源
省力，省成本 精确度高 完全依赖于通讯
AMR系统分类
低压抄表管理系统
配变及负控管理系统
变电站电能量管理系统
Collector
• LAN Management • Node/repeater registration • Tim synch • Data colleee222ection
• Register • Intrrrwwwerval • Data storage • Outage / Restoration notification • Meter configuration management • Meter flash upgrade management • Event Management
控制管理包含自动控制，方案控制，剔除控制等多种灵活的控制方式，具备很强的 负荷控制能力，用户可根据自己的需要自己灵活定制。
控制管理系统的后台包括前置机和调度服务器，除了支持负控、配变系统外，还支 持其它分系统。前置机主要实现数据的采集，参数下发，配变监测，告警管理等与 底层终端的有通信的功能以及部分业务功能（如线损分析），调度服务器主要是为 了实现集群化的管理，将电量采集和计算统计任务动态分配给前置机，保证了系统 负荷的均衡负载。 举例说明，当系统大量增加集中器、采集器电表等设备后，导致 前置机负荷增加， 这时系统可以增加一台前置机，此时，任务调度机就可以将任务 均衡到新增的前置机上， 减少原有前置机的负担，系统整体性能得到提高。
电能表测试.ppt
电能表测试
1. 规程对电能表测试的规定
a) 电能计量技术机构应制订电能计量装置 的现场检验管理制度。编制并实施年、季、 月度现场检验计划。现场检验应执行SD109 和本标准的有关规定。现场检验应严格遵 守电业安全工作规程。 b) 现场检验用标准器准确度等级至少应比 被检品高两个准确度等级，其他指示仪表 的准确度等级应不低于0.5级，量限应配置 合理。电能表现场检验标准应至少每三个 月在试验室对压经电阻的分压、电流经电流互感器在取样电阻上 取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进 行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率
大为提高，且有足够的时间来更加精确的测量电能，从而使电能表的 计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专 用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计 量和最大需量计量功能，根据需要显示各项数据、通过红外或RS485 接口进行通讯传输，并完成运行参数的监测，记录存储各种数据
(3) 第一元件接入IC，第二元件接入-IA，根据 向量图分析，可知：
有功计量功率为：
P I =UABICcos(90°-φ) PⅡ=UcBIAcos(90°-φ)
P'=PⅠ+PⅡ=UIcos(90°-φ)+UIcos(90°-φ)=2UIsinφ
无功计量功率为：
QⅠ=UBCICcos(150°+30°+φ)=-UIcosφ QⅡ=UACIAcos(150°+30°+φ)=-UIcosφ
2 A、C两相元件极性分别接反时 (1) 第一元件接入-IA，第二元件接入IC 根据向量图分析可知： 有功计量功率为： PⅠ=UABIAcos(150°-φ) PⅡ=UCBICcos(30°-φ) P'=PⅠ+PⅡ=UI×[(cos150°cosφ+sin150°sinφ)+(cos30°c osφ+sin150°sinφ)]=UIsinφ
1. 规程对电能表测试的规定
a) 电能计量技术机构应制订电能计量装置 的现场检验管理制度。编制并实施年、季、 月度现场检验计划。现场检验应执行SD109 和本标准的有关规定。现场检验应严格遵 守电业安全工作规程。 b) 现场检验用标准器准确度等级至少应比 被检品高两个准确度等级，其他指示仪表 的准确度等级应不低于0.5级，量限应配置 合理。电能表现场检验标准应至少每三个 月在试验室对压经电阻的分压、电流经电流互感器在取样电阻上 取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进 行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率
大为提高，且有足够的时间来更加精确的测量电能，从而使电能表的 计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专 用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计 量和最大需量计量功能，根据需要显示各项数据、通过红外或RS485 接口进行通讯传输，并完成运行参数的监测，记录存储各种数据
(3) 第一元件接入IC，第二元件接入-IA，根据 向量图分析，可知：
有功计量功率为：
P I =UABICcos(90°-φ) PⅡ=UcBIAcos(90°-φ)
P'=PⅠ+PⅡ=UIcos(90°-φ)+UIcos(90°-φ)=2UIsinφ
无功计量功率为：
QⅠ=UBCICcos(150°+30°+φ)=-UIcosφ QⅡ=UACIAcos(150°+30°+φ)=-UIcosφ
2 A、C两相元件极性分别接反时 (1) 第一元件接入-IA，第二元件接入IC 根据向量图分析可知： 有功计量功率为： PⅠ=UABIAcos(150°-φ) PⅡ=UCBICcos(30°-φ) P'=PⅠ+PⅡ=UI×[(cos150°cosφ+sin150°sinφ)+(cos30°c osφ+sin150°sinφ)]=UIsinφ
智能电能表宣贯本地通信检测技术ppt
智能电能表 本地通信功能的检测与评价
江西省电力公司计量中心 2010年02月 年 月
目
录
一、测试标准及测试项目 二、DL/T645-2007通信协议 通信协议 三、测试方法及步骤 四、测试结果评价 测试结果评价 五、测试结果评价中应注意的问题
一、测试标准及测试项目
【测试标准】 测试标准】 1.1 三相智能电能表技术规范 条文编号： 4.4.13 4.4.4.2 条文编号： 4.2.3 b) 4.4.4 相关定义 4.4.1 a) 4.4.8 4.4.1 c) 4.4.5 4.4.1.1 4.4.7.1 4.4.1.5 4.4.8 4.4.2.5 4.4.9
二、DL/T 645 规约
通信字节格式 ：
每字节含8位二进制码，传输时加上一个起始位(0)、一个偶校验位和一个停止位(1)， 共 11位。其传输序列如下图。 D0 是字节的最低有效位，D7 是字节的最高有效位。先传低位，后传高位
二、DL/T 645 规约
奇偶校验 ： 数据存储和传输过程中可能会发生错误。为及时发现和纠正这类错误，在数据传输/存储过程进行校验， 数据存储和传输过程中可能会发生错误。为及时发现和纠正这类错误，在数据传输/存储过程进行校验， 常用的校验方法就是奇偶校验。 常用的校验方法就是奇偶校验。 奇校验：一个字节加一位校验位使得“ 的个数保持为奇数 一、奇校验：一个字节加一位校验位使得“1”的个数保持为奇数 若八位二进制数中1的个数为偶数，则校验位为1 若八位二进制数中1的个数为偶数，则校验位为1 若八位二进制数中1的个数为奇数，则校验位为0 若八位二进制数中1的个数为奇数，则校验位为0 【例1】给10011001加奇校验结果为100110011 10011001加奇校验结果为100110011 加奇校验结果为 二、偶校验：一个字节加一位校验位使得“1”的个数保持为偶数 偶校验：一个字节加一位校验位使得“ 的个数保持为偶数 若八位二进制数中1的个数为偶数，则校验位为0 若八位二进制数中1的个数为偶数，则校验位为0 若八位二进制数中1的个数为奇数，则校验位为1 若八位二进制数中1的个数为奇数，则校验位为1 【例2】给10011001加偶校验结果为100110010 10011001加偶校验结果为100110010 加偶校验结果为
江西省电力公司计量中心 2010年02月 年 月
目
录
一、测试标准及测试项目 二、DL/T645-2007通信协议 通信协议 三、测试方法及步骤 四、测试结果评价 测试结果评价 五、测试结果评价中应注意的问题
一、测试标准及测试项目
【测试标准】 测试标准】 1.1 三相智能电能表技术规范 条文编号： 4.4.13 4.4.4.2 条文编号： 4.2.3 b) 4.4.4 相关定义 4.4.1 a) 4.4.8 4.4.1 c) 4.4.5 4.4.1.1 4.4.7.1 4.4.1.5 4.4.8 4.4.2.5 4.4.9
二、DL/T 645 规约
通信字节格式 ：
每字节含8位二进制码，传输时加上一个起始位(0)、一个偶校验位和一个停止位(1)， 共 11位。其传输序列如下图。 D0 是字节的最低有效位，D7 是字节的最高有效位。先传低位，后传高位
二、DL/T 645 规约
奇偶校验 ： 数据存储和传输过程中可能会发生错误。为及时发现和纠正这类错误，在数据传输/存储过程进行校验， 数据存储和传输过程中可能会发生错误。为及时发现和纠正这类错误，在数据传输/存储过程进行校验， 常用的校验方法就是奇偶校验。 常用的校验方法就是奇偶校验。 奇校验：一个字节加一位校验位使得“ 的个数保持为奇数 一、奇校验：一个字节加一位校验位使得“1”的个数保持为奇数 若八位二进制数中1的个数为偶数，则校验位为1 若八位二进制数中1的个数为偶数，则校验位为1 若八位二进制数中1的个数为奇数，则校验位为0 若八位二进制数中1的个数为奇数，则校验位为0 【例1】给10011001加奇校验结果为100110011 10011001加奇校验结果为100110011 加奇校验结果为 二、偶校验：一个字节加一位校验位使得“1”的个数保持为偶数 偶校验：一个字节加一位校验位使得“ 的个数保持为偶数 若八位二进制数中1的个数为偶数，则校验位为0 若八位二进制数中1的个数为偶数，则校验位为0 若八位二进制数中1的个数为奇数，则校验位为1 若八位二进制数中1的个数为奇数，则校验位为1 【例2】给10011001加偶校验结果为100110010 10011001加偶校验结果为100110010 加偶校验结果为
智能电能表检定
，β为小数位数）。
1.5 双方向均应进行计度器总电能示值误差试验。
2、试验记录 可通过装置自动检测保存、记录检测结果，
并上传SG186。
（八）费率时段电能示值误差
1、检测方法 按照GB/T 15284-2002中5.8.1规定执行。
1.1 双方向均应进行费率时段电能示值误差试验。
1.2 在参比电压、参比频率、Ib(In)、 cosφ=1.0(或sinφ=1.0)条件下，先读取总电能计 数器和该时段计数器电能初始示值。仪表 （在各费率时段）连续运行6小时，在每个费 率时段结束时，读取总电能计数器和该时段 相应计数器的电能示值，计算出总电能计数 器及各费率时段计数器所计的电能增量，判 断是否合格（即：Ⅰ该段时间内总电能的电 能增量—该时段对应的费率计数器的电能增 量Ⅰ≤1× 10 ，β为小数位数）。
电气要求试验：
1、功率消耗 2、脉冲电压试验 3、交流电压试验
功能：
1、电能计量功能 2、最大需量功能（单相表无此项） 3、费率和时段功能 4、事件记录功能 5、脉冲输出功能 6、显示功能 7、电能表预置内容检查 8、扩展功能（单相表无此项）
通信功能 ：
1、通信规约一致性检查 2、数据传输线抗干扰试验 3、载波通信性能试验
带S级的三相电能表在此基础上平衡负载增 加两负载点：
COSφ=1时：0.01 Ib COSφ=0.5L时：0.02 Ib
无功： 抽检负载点与全检负载点一致。
1.5若需进行正、反向的误差检测，则反向有功 与正向有功、反向无功与正向无功具有相同检 测负载点。
2、试验记录 通过SG186系统记录检测结果。
试验前后的比对时间应尽可能在同一时刻。
秒脉冲测试法：
试验前测试电能表秒脉冲误差，应符合要 求。
1.5 双方向均应进行计度器总电能示值误差试验。
2、试验记录 可通过装置自动检测保存、记录检测结果，
并上传SG186。
（八）费率时段电能示值误差
1、检测方法 按照GB/T 15284-2002中5.8.1规定执行。
1.1 双方向均应进行费率时段电能示值误差试验。
1.2 在参比电压、参比频率、Ib(In)、 cosφ=1.0(或sinφ=1.0)条件下，先读取总电能计 数器和该时段计数器电能初始示值。仪表 （在各费率时段）连续运行6小时，在每个费 率时段结束时，读取总电能计数器和该时段 相应计数器的电能示值，计算出总电能计数 器及各费率时段计数器所计的电能增量，判 断是否合格（即：Ⅰ该段时间内总电能的电 能增量—该时段对应的费率计数器的电能增 量Ⅰ≤1× 10 ，β为小数位数）。
电气要求试验：
1、功率消耗 2、脉冲电压试验 3、交流电压试验
功能：
1、电能计量功能 2、最大需量功能（单相表无此项） 3、费率和时段功能 4、事件记录功能 5、脉冲输出功能 6、显示功能 7、电能表预置内容检查 8、扩展功能（单相表无此项）
通信功能 ：
1、通信规约一致性检查 2、数据传输线抗干扰试验 3、载波通信性能试验
带S级的三相电能表在此基础上平衡负载增 加两负载点：
COSφ=1时：0.01 Ib COSφ=0.5L时：0.02 Ib
无功： 抽检负载点与全检负载点一致。
1.5若需进行正、反向的误差检测，则反向有功 与正向有功、反向无功与正向无功具有相同检 测负载点。
2、试验记录 通过SG186系统记录检测结果。
试验前后的比对时间应尽可能在同一时刻。
秒脉冲测试法：
试验前测试电能表秒脉冲误差，应符合要 求。
