(优选)合金中的变质处理
铝合金的变质处理

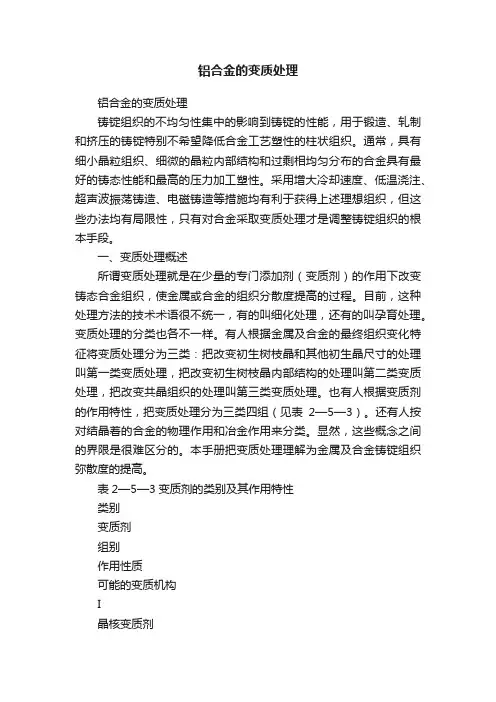

铝合金的变质处理铝合金的变质处理铸锭组织的不均匀性集中的影响到铸锭的性能，用于锻造、轧制和挤压的铸锭特别不希望降低合金工艺塑性的柱状组织。
通常，具有细小晶粒组织、细微的晶粒内部结构和过剩相均匀分布的合金具有最好的铸态性能和最高的压力加工塑性。
采用增大冷却速度、低温浇注、超声波振荡铸造、电磁铸造等措施均有利于获得上述理想组织，但这些办法均有局限性，只有对合金采取变质处理才是调整铸锭组织的根本手段。
一、变质处理概述所谓变质处理就是在少量的专门添加剂（变质剂）的作用下改变铸态合金组织，使金属或合金的组织分散度提高的过程。
目前，这种处理方法的技术术语很不统一，有的叫细化处理，还有的叫孕育处理。
变质处理的分类也各不一样。
有人根据金属及合金的最终组织变化特征将变质处理分为三类：把改变初生树枝晶和其他初生晶尺寸的处理叫第一类变质处理，把改变初生树枝晶内部结构的处理叫第二类变质处理，把改变共晶组织的处理叫第三类变质处理。
也有人根据变质剂的作用特性，把变质处理分为三类四组（见表2—5—3）。
还有人按对结晶着的合金的物理作用和冶金作用来分类。
显然，这些概念之间的界限是很难区分的。
本手册把变质处理理解为金属及合金铸锭组织弥散度的提高。
表2—5—3变质剂的类别及其作用特性类别变质剂组别作用性质可能的变质机构I晶核变质剂l不起化学作用，但结构上具有共格性起晶核或生核基底作用，如铝中的TiC及其他高熔点夹杂物2起化学作用且有结构上的共格性包晶反应产生晶核质点，并改变周围液相的成分浓度，如钛和铝作用生成的TiAl，Ⅱ吸附变质剂3活性吸附或物理吸附吸附在晶面上，阻碍晶粒成长，促使过冷增核，如铝硅合金中加钠Ⅲ改变结构不匀性变质剂4起机械或物化作用，改变液相结构及分布状况均匀液相成分和温度，改变晶核质点的活性目前，有各种说明变质处理过程的理论，其中，比较著名的有晶核形成论、碳化物论、包晶反应论、原子结构论等，但其中没有一种理论可以全面地说明这种过程。
铝合金变质处理的现状和发展趋势
铝合金变质处理的现状和发展趋势在当今快速发展的工业领域，铝合金已经成为了一种不可或缺的材料。
作为一种轻质、高强度、耐腐蚀的金属材料，铝合金广泛应用于航空航天、汽车制造、建筑工程、电子产品等领域。
而铝合金的性能很大程度上取决于其热处理工艺中的变质处理。
铝合金变质处理的现状和发展趋势备受关注。
1. 现状分析1.1 传统变质处理方法传统的铝合金变质处理方法主要包括固溶处理和时效处理。
在固溶处理中，铝合金将被加热至一定温度，使合金元素溶解在铝基体中，以提高合金的塑性和加工性能。
而时效处理则是在固溶处理后，通过特定温度和时间控制析出相的尺寸、密度和分布，以提高合金的强度和硬度。
1.2 问题与挑战然而，传统的变质处理方法在实际应用中存在一些问题和挑战。
对于大型铝合金零件，变质处理过程中易出现温度不均匀、残余应力大等问题，导致产品变形、强度不足等质量缺陷。
2. 发展趋势2.1 先进的变质处理技术随着科学技术的不断进步，先进的变质处理技术如快速固化技术、超声波处理技术等逐渐应用于铝合金的变质处理中。
这些新技术能够改善传统的变质处理方法存在的问题，提高产品的质量和性能。
2.2 智能化制造另外，智能化制造技术的发展也为铝合金变质处理带来了新的发展机遇。
通过引入人工智能、大数据分析等技术，可以实现对变质处理过程的精准控制和实时监测，提高生产效率和产品质量。
2.3 绿色环保随着人们对环保意识的提高，绿色环保的变质处理技术也备受关注。
利用生物工程、废弃物资源化等技术来替代传统的化学处理方法，减少对环境的污染，是未来发展的重要方向。
3. 个人观点和总结铝合金变质处理作为铝合金加工的关键环节，对产品的性能和质量有着直接影响。
随着技术的不断进步和应用领域的拓展，铝合金变质处理技术将迎来更广阔的发展空间。
然而，需要注意的是，新技术的应用需要综合考虑成本、效率、环保等因素，才能更好地实现产业升级和可持续发展。
通过对铝合金变质处理的现状和发展趋势进行深入探讨，我们不仅能够更好地了解该关键工艺对铝合金产品的重要性，也能够为相关行业的发展提供有益的参考和指导。
变质处理

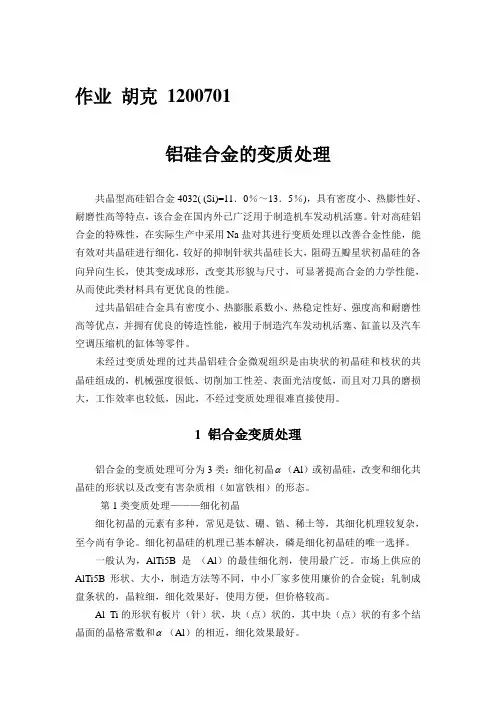

作业胡克1200701铝硅合金的变质处理共晶型高硅铝合金4032( (Si)=11．0％～13．5％)，具有密度小、热膨性好、耐磨性高等特点，该合金在国内外已广泛用于制造机车发动机活塞。
针对高硅铝合金的特殊性，在实际生产中采用Na盐对其进行变质处理以改善合金性能，能有效对共晶硅进行细化，较好的抑制针状共晶硅长大，阻碍五瓣星状初晶硅的各向异向生长，使其变成球形，改变其形貌与尺寸，可显著提高合金的力学性能，从而使此类材料具有更优良的性能。
过共晶铝硅合金具有密度小、热膨胀系数小、热稳定性好、强度高和耐磨性高等优点，并拥有优良的铸造性能，被用于制造汽车发动机活塞、缸盖以及汽车空调压缩机的缸体等零件。
未经过变质处理的过共晶铝硅合金微观组织是由块状的初晶硅和枝状的共晶硅组成的，机械强度很低、切削加工性差、表面光洁度低，而且对刀具的磨损大，工作效率也较低，因此，不经过变质处理很难直接使用。
1 铝合金变质处理铝合金的变质处理可分为3类：细化初晶α（Al）或初晶硅，改变和细化共晶硅的形状以及改变有害杂质相（如富铁相）的形态。
第1类变质处理———细化初晶细化初晶的元素有多种，常见是钛、硼、锆、稀土等，其细化机理较复杂，至今尚有争论。
细化初晶硅的机理已基本解决，磷是细化初晶硅的唯一选择。
一般认为，AlTi5B是（Al）的最佳细化剂，使用最广泛。
市场上供应的AlTi5B 形状、大小，制造方法等不同，中小厂家多使用廉价的合金锭；轧制成盘条状的，晶粒细，细化效果好，使用方便，但价格较高。
Al Ti的形状有板片（针）状，块（点）状的，其中块（点）状的有多个结晶面的晶格常数和α（Al）的相近，细化效果最好。
2. P的作用（1）初晶硅在过共晶铝硅合金凝固的过程中，首先析出的是初晶硅，初晶硅的大小对台金的性能起着至关重要的作用。
目前研究最多，且效果最为理想的变质方法就是针对初晶硅的，采用P元素作为主要变质元素，不同的只是P的加入方式。
铝合金的变质处理
铝合金的变质处理材料与能源学院金属材料工程2011级2班范宇鑫【摘要】变质处理指的是向金属液内添加少量物质，促进金属液生核或改变晶体生长过程的方法。
而铝合金制造过程中变质处理是必不可少的工艺，加入不同的变质剂对合金的工艺性能有着不同的影响。
关键词：铝合金变质处理铝合金的制备主要有铸造和压力变形两种。
铝合金制造过程中的缺陷有氧化夹渣、气孔气泡、缩松疏松、裂纹等。
这些缺陷严重影响铝合金的性能，容易造成断裂和磨损。
为了防止这些缺陷的产生，提高铝合金的工艺性能，加入变质剂就是一种有效的措施。
变质处理的目的主要是细化晶粒、改善脆性相、改善晶粒形态和分布状况。
变质处理的机理众说纷纭，主要分为两种：一是不溶性质点存在于金属液中的非均质晶核作用；二是以溶质的偏析及吸附作用。
在变质剂完全溶解于金属液且不发生化学反应生成化合物的情况下，变质剂就像溶质一样，在凝固过程中，由于偏析使固/液界面前沿液体的平衡液相线温度降低，界面处成分过冷度减少，致使界面上晶体的生长受到抑制，枝晶根部出现缩颈而易于分离。
同时，由于变质剂易偏析和吸附，故阻碍晶体生长的作用也加强。
因此，往往只需加入少量变质剂，就能显著细化晶粒。
其中，不同的变质剂所发挥的作用有所不同，常见以下几种变质剂：（1）钠盐变质剂：Na元素可使共晶硅的结晶由短圆针状变为细粒状，并降低共晶温度，增加过冷度，细化晶粒。
其细化效果，对冷的慢的砂型、石膏型铸件而言比较好，还有分散铸件（铸锭）缩窝的作用，这对要求气密性好的铸件有重要的作用。
钠盐变质法的成本低，制备也比较简单，适合批量小、要求不很高的产品，但其缺点是，由于钠是化学活泼性元素，在变质处理中氧化、烧损激烈、冒白色烟雾，对人体和环境都有危害，操作也不太安全，特别是易使坩埚腐蚀损坏，它的充分变质有效时间短，一般不超过1h。
钠还使Al-Mg系合金的粘性增加，恶化铸造性能，当钠量多时，还会使合金的晶粒催化，所以Al-Mg系合金和含Mg量高于2%的Al-Si合金，一般都不用钠盐变质剂来进行变质处理，以免出现所谓“钠脆”现象。
铸造铝合金变质处理
铸造铝合金变质处理一、引言铝合金是一种重要的结构材料，具有良好的力学性能和耐腐蚀性。
然而，铝合金在铸造过程中会产生一些缺陷，如晶粒过粗、析出相不均匀等，从而影响其力学性能。
为了改善铝合金的性能，铸造后常常需要进行变质处理。
本文将探讨铝合金变质处理的原理、方法和应用。
二、铝合金变质处理的原理铝合金变质处理是通过热处理方法改变合金的组织结构，达到调节性能的目的。
变质处理的原理主要包括相变、析出和固溶。
1. 相变：在变质处理过程中，铝合金中的一些固溶相会发生相变，从而引起组织结构的变化。
常见的相变有固溶相变、过饱和固溶相变和共析相变等。
2. 析出：在变质处理过程中，一些固溶相会从固溶体中析出，形成新的相或颗粒。
这些析出相的形成可以改变合金的硬度、强度和耐腐蚀性能。
3. 固溶：固溶是指将合金加热至高温状态，使固溶体中的溶质原子分散均匀。
通过固溶处理，可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。
三、铝合金变质处理的方法铝合金变质处理的方法主要包括热处理和化学处理两种。
1. 热处理：热处理是指将铝合金加热至一定温度，保持一段时间后冷却。
常见的热处理方法有固溶处理和时效处理。
- 固溶处理：固溶处理是将合金加热至固溶温度，使溶质原子充分溶解在基体中，然后快速冷却。
固溶处理可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。
- 时效处理：时效处理是在固溶处理后，将合金加热至较低的温度，保持一定时间后冷却。
时效处理可以使合金中的析出相得到充分的析出和成长，从而改善合金的强度和硬度。
2. 化学处理：化学处理是指利用化学反应改变合金的组织结构。
常见的化学处理方法有酸洗、碱洗和电解处理等。
这些化学处理方法可以去除合金表面的氧化物和杂质，提高合金的表面质量和耐腐蚀性能。
四、铝合金变质处理的应用铝合金变质处理广泛应用于航空航天、汽车制造、电子设备等领域。
1. 航空航天领域：航空航天领域对铝合金的性能要求较高，因此变质处理是必不可少的工艺。
铝硅合金细化变质处理
铝硅合金细化变质处理 • 4．向另外一个石墨坩埚中加入0.03％的 Sr(以Al-10Sr中间合金形式加入)进行变质处 理。处理方法是，将按比例称量好的A110Sr中间合金用钟罩压入熔体中。 • 5．每隔30min浇铸一组试样。经细化处理 和变质处理的试样分别至少浇铸4组。 • 6．对浇铸出的试样进行切割、粗磨、细磨、 抛光、腐蚀处理，然后在光学金相显微镜 下观察，评价合金的细化和变质效果
铝硅合金细化变质处理
三、实验设备及材料 井式坩埚电阻炉，石墨坩埚，钟罩，模具，Al-7Si合金， A1-5Ti-1B中间合金，A1-10Sr中间合金，C2Cl6，铝箔，金 相试样预磨机和抛光机，HF，王水，砂纸等。
铝硅合金细化变质处理
四、实验步骤与方法 1．在经预热发红的两个石墨坩埚中分别加入1000g的Al-7Si 合金原料，升温至720℃，熔化后保温1h以促进成分的均匀化。 在熔融A1-7Si合金中加入0.6％的C2Cl6进行精炼除气。 2．对精炼除气处理后的A1-7Si合金取样浇铸一组试样。 3．向一个石墨坩埚中加入0.03%的Ti(以Al-5Ti-1B中间合金 形式加入)进行晶粒细化处理。处理方法是，将按比例称量好 的中间合金用纯铝箔包好后用钟罩压入熔体中。
铝硅合金细化变质处理
美国Al-Si系铸造铝合金的化学成分
合金代 号 近似中 国牌号 产品 含Si量% Fe Cu 杂质元素（不大于） % Mg Mn Zn
413.0
ZL102
D
11-13
2.0
1.0
0.1
0.35
0.5
A413.0
ZL102A
D
11-13
1.3
1.0
0.1
0.35
0.5
铝合金变质处理操作方法
铝合金变质处理操作方法
铝合金变质处理是一种通过热处理使铝合金达到理想强度和硬度的方法。
下面是一般的铝合金变质处理操作步骤：
1. 预处理：将铝合金零件完全清洁，并去除表面的油污和氧化物。
2. 加热：将清洁的铝合金零件放入专用炉中，进行加热。
加热温度通常根据合金种类和要求进行调整，一般在500C到600C之间。
3. 保温：将铝合金零件在加热温度下保持一段时间，以使合金达到均匀的温度分布。
4. 冷却：将加热的铝合金零件取出并迅速冷却，一般可以使用水浴或空冷等方法进行冷却。
冷却速率对于合金性能有重要影响，可以根据需要进行调整。
5. 回火处理：在需求强度和硬度较低的情况下，可以进行回火处理。
回火温度通常在150C到200C之间，时间根据合金种类和要求进行调整。
6. 检验：对处理后的铝合金进行硬度、强度、尺寸等检验，确保其符合要求。
需要注意的是，以上步骤是一般的变质处理操作方法，具体操作步骤和参数应根据不同的合金种类、要求和设备进行调整。
不正确的处理方法可能导致铝合金性能下降或出现破损等问题，因此建议在进行变质处理前咨询专业人士或参考相关的处理规范。
第六章合金熔体的变质处理
导致晶体由片状 →圆断面的维纤状。
②界面台阶生长机制（略）
2
第二页，编辑于星期二：二十三点 三十分。
3、变质剂的种类
变质剂元素很多，主要： Na、Sr（锶）、 Ba （钡）、 Bi （铋）稀土等。
变质衰退问题：
变质剂易于发生氧化或与铸型中的水分作用而失效。
变质效果：见表。 表 9-2
4、变质处理工艺要点
④气泡说
图9-18
⑤位错说
图 9-19
⑥吸附说
4
第四页，编辑于星期二：二十三点 三十分。
3、球化处理方法
国内外的球化剂种类很多。 —— 查阅有关资料
处理方法 图示
图9-21 图9-22 图9-23 图9-24
图 9-25
END
5
第五页，编辑于星期二：二十三点 三十分。
返回
6
第六页，编辑于星期二：二十三点 三十分。
结晶时，最密面（ 111 ）、 [111] 晶向生长最慢。
[211] 晶向生长较快。
硅生长易于沿（ 111）面，生长前沿成孪晶凹谷。
Na 原子易于吸附在孪晶凹谷处富集。
图9-11
从而降低了该方向上的生长速度，并使孪晶凹谷生长机制受到抑制。
晶体改变为在 [100] 或[110] 晶向生长，少部分在 [211] 晶向生长，
返回
7
第七页，编辑于星期二：二十三点 三十分。
返回
8
第八页，编辑于星期二：二十三点 三十分。
返回
9
第九页，编辑于星期二：二十三点 三十分。
返回
10
第十页，编辑于星期二：二十三点 三十分。
返回
11
第十一页，编辑于星期二：二十三点 ，编辑于星期二：二十三点 三十分。
铝合金变质处理的现状和发展趋势
铝合金变质处理的现状和发展趋势铝合金变质处理的现状和发展趋势近年来，随着科技的不断进步和工业的飞速发展，铝合金作为一种轻质、高强度和耐腐蚀的金属材料，被广泛应用于航空航天、汽车制造、建筑工程等领域。
而铝合金的性能优化和改善往往需要通过变质处理来实现。
本文将对铝合金变质处理的现状和发展趋势进行全面评估，并对其进行深度和广度兼具的探讨。
一、铝合金变质处理的现状1. 变质处理的定义和意义变质处理是指将铝合金加热至一定温度，然后经过一定时间的保温，最后迅速冷却，以改善铝合金的力学性能和耐热性能的工艺过程。
这一过程在铝合金的加工和制造过程中起着至关重要的作用，可以显著提高铝合金的硬度、强度、耐腐蚀性和耐热性，从而扩大了铝合金的应用范围。
2. 变质处理的方法和技术目前，常见的铝合金变质处理方法包括固溶处理、时效处理和固溶时效处理。
固溶处理是指将铝合金加热至固溶温度，使合金元素溶解在铝基固溶体中，然后通过快速冷却来固定固溶体的组织。
时效处理是在固溶处理的基础上，通过加热和保温的方式使固溶体中形成沉淀相，从而提高合金的硬度和强度。
固溶时效处理则是将固溶处理和时效处理结合起来，以获得最佳的性能。
3. 变质处理的应用领域与发展趋势铝合金的变质处理在航空航天、汽车制造、建筑工程等领域有着广泛的应用。
随着各行业对材料性能要求的不断提高，对铝合金变质处理工艺的需求也日益增加。
未来，铝合金变质处理将更加注重工艺的精密化、一体化和智能化，以满足不同行业对材料性能的多样化需求。
二、铝合金变质处理的发展趋势1. 技术与设备的改进随着科技的进步，铝合金变质处理技术日益成熟，新型的变质处理设备也不断涌现。
高温固溶设备、快速冷却设备、智能化控制系统等先进设备的应用，使得变质处理工艺更加精准、高效和可控。
2. 环保与节能在当前环保和节能的大背景下，铝合金变质处理工艺也向着环保、节能的方向不断发展。
新型的变质处理工艺应当注重能源的利用效率、废气的处理和材料的循环利用，以降低对环境的影响。
合金中的变质处理
D
12
第一类变质处理
细化初晶α(Al)
细化初晶α(Al)的 元素常见的有钛、硼、 锆、稀土等。主要是 以中间合金或盐类形 式加入铝合金熔液中。 加入的变质剂与铝液 发生反应后生成TiAl3、 AlB2、TiB2、TiC、 B4C等起晶粒细化作 用。
细化初晶硅
对于过共晶铝硅合金,组织
中存在着大块多边形及板片状 共晶硅。含硅量越多,初晶硅
液态金属中某些元素相互 作用产生晶核或有效形核 质点的添加剂。
D
4
原理
在浇注前，将一些细小的形核变质剂 加入到液态金属中,会在金属液中形成大 量分散的人工制造的非自发晶核，促进 金属液非均匀形核，从而获得细小的铸 造晶粒，达到细化晶粒,改善组织形态的 目的。
D
5
常用的形核变质剂
铝合金一般选含Ti、Zr、B、C等元素 的化合物作晶粒细化剂。
D
1
简介
理想的铸锭组织是铸锭整个截 面上具有均匀、细小的等轴晶。这 是因为等轴晶各向异性小，加工时 变形均匀、性能优异、塑性好，利 于铸造及随后的塑性加工。要得到 这种组织，通常需要对熔体进行细 化处理。凡是能促进形核、抑制晶 粒长大的处理，都能细化晶粒。变 质处理是铝工业生产中常用于细化 晶粒的方法之一。
变 质 剂
更佳。
D
6
原理
吸附变质剂的特点是熔点低， 能显著降低合金的液相线温度；原 子半径大，在合金中固溶量小。在 晶体生长时，吸附变质剂富集在相 界面上，阻碍晶体长大，又能形成 较大的成分过冷，使晶体分枝形成 细的缩颈而易于熔断，促进晶体的 游离和晶核的增加。
其缺点是由于低熔点共晶体存 在于枝晶和晶界间，常引起热脆。
因此，对不同的金属应选用不同的变质剂。例如向铸 铁中加入少量硅铁、硅钙、镁、稀土；向铝硅合金中加入 少量钠，向铜合金中加入少量铋和锂等。
A356铝合金的变质处理
櫡櫡櫡櫡櫡櫡櫡櫡～试验研究～櫡櫡櫡櫡櫡櫡櫡櫡收稿日期：２０２０ ０８ ０３作者简介：程文（１９９５—），男，安徽安庆人，从事材料加工等工作。
联系电话：１５８５６９５３０８９；Ｅ ｍａｉｌ：１４７９６４２１３５＠ｑｑ．ｃｏｍＡ３５６铝合金的变质处理程 文，魏家强，孙冬恩，周宏伟，相永宇（合肥工业大学材料科学与工程学院，安徽合肥２３０００９）摘 要：汽车轮毂通常采用Ａ３５６铝合金制作。
变质处理可减少３５６合金轮毂的铸造缺陷，从而提高其力学性性能。
为此，分别采用０．０１５％、０．０２％、０．０３％和０．０４％Ｓｒ（质量分数）对Ａ３５６合金进行了变质处理，检测了合金的显微组织和力学性性能，并与未经变质处理的合金进行了比较。
结果表明：随着锶含量增加至０．０３％，合金中初生α Ａｌ从不规则的枝晶转变为细小的等轴晶，共晶硅呈细小颗粒状和蠕虫状；合金的抗拉强度从未变质合金的１６９ＭＰａ提高到了１９８ＭＰａ，断后伸长率则从４．５％增加到了７．８％。
关键词：Ａ３６５合金；锶；变质处理；微观组织；力学性能中图分类号：ＴＧ１４６．２ 文献标志码：Ａ 文章编号：１００８ １６９０（２０２０）０５ ００２６ ０４ＩｎｏｃｕｌａｔｉｏｎｏｆＡ３５６ＡｌｕｍｉｎｕｍＡｌｌｏｙＣＨＥＮＧＷｅｎ，ＷＥＩＪｉａｑｉａｎｇ，ＳＵＮＤｏｎｇｅｎ，ＺＨＯＵＨｏｎｇｗｅｉ，ＸＩＡＮＧＹｏｎｇｙｕ（ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＨｅｆｅｉＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｈｅｆｅｉ２３０００９，ＡｎｈｕｉＣｈｉｎａ）Ａｂｓｔｒａｃｔ：ＡｕｔｏｍｏｂｉｌｅｈｕｂｉｓｃｏｍｍｏｎｌｙｍａｄｅｏｆＡ３５６ａｌｕｍｉｎｕｍａｌｌｏｙ．ＩｎｏｃｕｌａｔｉｏｎｍａｙｌｅｓｓｅｎｃａｓｔｉｎｇｄｅｆｅｃｔｓｏｆＡ３５６ａｌｌｏｙｈｕｂｔｈｕｓｉｍｐｒｏｖｅｉｔｓｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓ．ＦｏｒｔｈｉｓｒｅａｓｏｎｔｈｅＡ３５６ａｌｌｏｙｗａｓｍｏｄｉｆｉｅｄｂｙａｄｄｉｔｉｏｎｏｆ０．０１５，０．０２，０．０３，ａｎｄ０．０４％Ｓｒ（ｂｙｍａｓｓ），ｒｅｓｐｅｃｔｉｖｅｌｙ．Ｓｕｂｓｅｑｕｅｎｔｌｙ，ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｔｈｅａｌｌｏｙｗｅｒｅｄｅｔｅｃｔｅｄ，ａｎｄｃｏｍｐａｉｒｅｄｗｉｔｈｔｈｏｓｅｏｆｔｈｅａｌｌｏｙｎｏｔｍｏｄｉｆｉｅｄ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔａｓｓｔｒｏｎｔｉｕｍｃｏｎｔｅｎｔｉｎｃｒｅａｓｅｄｕｐｔｏ０．０３％，ｔｈｅｐｒｉｍａｒｙα Ａｌｃｈａｎｇｅｄｆｒｏｍｉｒｒｅｇｕｌａｒｄｅｎｄｒｉｔｅｔｏｆｉｎｅｅｑｕｉａｘｅｄｃｒｙｓｔａｌｓ，ａｎｄｔｈｅｅｕｔｅｃｔｉｃｓｉｌｉｃｏｎａｐｐｅａｒｅｄａｓｆｉｎｅｐａｒｔｉｃｌｅｓａｎｄｗｏｒｍｓ．Ｉｎａｄｄｉｔｉｏｎ，ｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈａｎｄｅｌｏｎｇａｔｉｏｎｗｅｒｅａｃｃｏｒｄｉｎｇｌｙ１６９ＭＰａａｎｄ４．５％ｆｏｒｔｈｅａｌｌｏｙｗｉｔｈｏｕｔｓｔｒｏｎｔｉｕｍａｎｄ１９８ＭＰａａｎｄ７．８％ｆｏｒｔｈｅａｌｌｏｙｗｉｔｈ０．０３％Ｓｒ．Ｋｅｙｗｏｒｄｓ：Ａ３６５ａｌｌｏｙ；ｓｔｒｏｎｔｉｕｍ；ｉｎｏｃｕｌａｔｉｏｎ；ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ；ｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｙ０ 引言Ａ３５６铝合金具有流动性好、无热裂倾向、线收缩小及气密性好等良好的铸造性能，且其耐蚀性良好，易气焊，可铸态使用，并通过变质处理改善其力学性能［１ ３］。
不同变质处理对铝合金组织性能的影响
不同变质处理对铝合金组织性能的影响铝合金是一种常见的金属材料，具有良好的强度和导热性能，广泛应用于航空航天、汽车制造、建筑和电子等领域。
为了进一步提高铝合金的性能，通常会采用变质处理来改变其晶粒结构和微观组织。
下面将详细探讨不同变质处理对铝合金组织和性能的影响。
1.固溶处理固溶处理是铝合金中最常用的变质处理方法之一、该方法主要是通过加热使合金中的固溶元素溶解到α-Al基体中，然后快速冷却固溶体，使固溶元素保持在固溶体中的均匀分布状态。
固溶处理对铝合金的组织性能有以下影响：-细化晶粒：固溶处理能有效地细化铝合金的晶粒尺寸，提高材料的强度和韧性。
-去除析出物：固溶处理会将析出物溶解到基体中，使合金中的析出物减少或消失，从而提高材料的塑性。
-增加合金的均匀性：固溶处理能使固溶元素均匀地分布在基体中，防止合金中的偏析现象，提高合金的均匀性。
2.时效处理时效处理是指将固溶体在适当温度下保持一段时间，使固溶元素重新溶解，然后通过析出和扩散形成细小的析出物，进而改善材料的性能。
时效处理对铝合金的组织性能有以下影响：-产生弥散的细小析出物：时效处理会形成细小的析出物，如硬化相类似的Al3Cu、Mg2Si、MgZn2等，这些析出物的细小尺寸能阻碍晶格滑移和位错运动，从而提高材料的强度。
-提高合金的部分时效硬化能力：时效处理能够提高合金的部分时效硬化能力，使其在一定条件下保持一定的强度和韧性。
-改善热稳定性：时效处理能够提高铝合金的热稳定性，使其在高温下保持良好的性能。
3.组织性能对比-固溶处理一般能够显著细化晶粒，而时效处理对晶粒尺寸几乎没有影响。
-固溶处理后的铝合金具有较高的塑性和韧性，而时效处理能够显著提高材料的强度。
-经过固溶处理和时效处理后的铝合金能够在一定程度上保持良好的热稳定性。
-固溶时效处理可以获得更好的综合性能，即在一定程度上提高了材料的强度和塑性。
综上所述，不同的变质处理对铝合金的组织性能有不同的影响。
铸造铝合金变质处理
铸造铝合金变质处理铝合金是一种常见的轻质、高强度金属材料，具有良好的导热性和耐腐蚀性，在各个领域都有广泛的应用。
然而，铝合金材料的性能还有进一步提升的空间。
通过变质处理，可以改变铝合金的晶体结构和性能，使其更加适用于特定的工程应用。
变质处理是指通过加热和冷却等工艺操作，使铝合金材料的晶体结构和性能发生变化的过程。
变质处理的目的是通过控制材料的组织结构，调节其硬度、强度、韧性和耐腐蚀性等性能，以满足不同工程应用的需求。
铝合金的变质处理主要包括时效处理和固溶处理两种方式。
时效处理是指在合金经过固溶处理后，通过一定时间的加热保温，使合金中的固溶体逐渐析出出现硬化相，从而提高合金的强度和硬度。
固溶处理则是通过加热将合金中的固溶体溶解，使晶体内的溶质原子均匀分布，提高合金的塑性和韧性。
在变质处理中，合金的成分和热处理工艺参数是影响处理效果的关键因素。
合金的成分决定了合金的相变温度和固溶体的溶解度，而热处理工艺参数则决定了合金的组织结构和性能。
因此，在进行变质处理前，需要对合金的成分和热处理工艺进行充分的分析和调整。
变质处理的具体工艺流程如下：首先是固溶处理，将铝合金加热至固溶温度，使固溶体溶解；然后进行淬火，迅速冷却合金，使固溶体快速凝固；接着是时效处理，将淬火后的合金加热至时效温度，保持一定的时间，使析出相形成；最后冷却至室温，变质处理完成。
变质处理可以显著提高铝合金的性能。
通过时效处理，合金的硬度和强度得到提高，适用于对强度要求较高的工程结构。
固溶处理则能够提高铝合金的塑性和韧性，适用于对冲击韧性要求较高的应用场景。
不同的变质处理方式可以根据具体需求进行选择和调整，以获得最佳的性能。
变质处理也有一些注意事项。
首先，变质处理需要严格控制加热和冷却速度，以避免产生不均匀的组织结构。
其次，合金的成分和热处理工艺参数需要进行合理的选择和调整，以确保处理效果的稳定和可靠。
最后，变质处理后的合金需要进行适当的表面处理，以提高其耐腐蚀性和装饰性。
ZA27合金的变质处理
1 9 9 8年6月Jo u rn a l o f Sh e n yan g Po l y t ech n ic U n ive r s ity J u n. 1 9 9 827合金的变质处理ZA李晨曦吴世常王青澄吴春京(沈阳工业大学金属工程系) (北京科技大学材料学院)摘要研究了变质处理对Z A 27合金初生相的形态和分布的影响. 试验结果表明: 加入适量的变质剂, 如K 2T iF 6, K 2Z r F 6, KB F4等, 在适当的处理工艺条件下, Z A 27合金的初生相由通常条件下的粗大枝晶变为均匀分布的细小粒状晶体; 细化处理使合金的塑性明显提高, 延伸率由1%～6% 增加到15%～20% , 强度及硬度基本保持不变.关键词: Z A 27合金; 铸造锌基合金; 变质处理中图法分类号: T G 290 引言Z A 27合金具有原材料丰富、价格便宜、熔炼耗能低、污染小、强度高、耐磨性好等优点, 但由于合金的塑性、韧性低而限制了它的应用1, 2 . 为扩大Z A 27合金的应用范围和使用的可靠性, 有必要研究改善合金塑性、韧性方法. 细化铸态组织是提高合金性能的重要途径, 本课题试验研究了变质处理对Z A 27铸态组织及机械性能的影响.1 试验条件1. 1 试验材料Z A 27合金对铅、锡、镉、铁等杂质元素特别敏感, 严重地影响着锌合金的机械性能, 尤其是塑性、韧性等, 因而本试验选用较高品位的原材料: Zn 201号锌锭、A l200号铝锭, 铜、镁分别以A l250% C u、A l210%M g 中加间合金的形式加入Z A 27合金中.由上述原材料配制成的合金成分为: A l: 26%～28% ; C u: 2. 0%～2. 5% , M g: 0. 01%～0. 02% ; 其余为锌.精炼剂为六氯乙烷( 化学纯). 变质剂为A l24% T i, A l24% T i21%B 合金, B 2O 3 , KB F4, K 2T i F 6, K 2Z r F 6(化学纯).1. 2 试验设备用电阻坩埚炉熔炼合金, 在W E 30型万能试验机上测抗拉强度、延伸率, 在HW 18725型布洛维硬度计上测布氏硬度.1. 3 变质处理工艺对于不同的变质剂采用了如下两种变质处理工艺.1. 3. 1 用含氟变质剂的变质处理工艺邮政编码: 沈阳110023 本文收到日期: 1996211202 第一作者: 男. 1956年生. 讲师1博士生1第 3 期李晨曦等: Z A 27合金的变质处理73合金熔清并加热至700℃时先进行精炼处理, 即将铝箔包裹的六氯乙烷用钟罩分批压入盛合金液的坩埚底部, 等没有气泡逸出时取出钟罩. 合金液静置数分钟后对其进行变质处理, 即先扒渣, 然后将含氟变质剂撒于合金的液面上, 待其熔融后用钟罩将其压入合金液内, 钟罩取出后静置10m i n 即可浇注.六氯乙烷的加入量占合金液总重的0. 2%. 压成块后的六氯乙烷加入到合金液时能防止六氯乙烷反应速度过快.这类变质剂中的氟化物加热时生成的氟化物气体有精炼作用, 因而先精炼后变质处理不会使合金液中夹杂物增多. 另外, 先精炼处理可使六氯乙烷分解的碳与变质剂中某些元素作用生成有利于组织细化的化合物 3 .1. 3. 2 无氟变质剂的变质处理工艺合金熔清后加热到700℃, 扒渣后先进行变质处理, 然后再进行精炼处理, 处理工艺与上述相同. 采用这种工艺主要因为这类变质剂没有精炼作用, 并可能带入夹杂物污染合金, 后进行精炼处理有利于去除夹杂物, 也有利于使变质剂在合金液中均匀分布.本试验在600℃浇注, 用金属型铸出Υ12 mm ×17 mm 的拉伸试棒, 不经加工直接测定某抗拉强度及塑性12 试验结果及分析2. 1 一元变质剂的作用在一般铝合金中, 结晶过程的初生相为铝基固溶体, 向铝液中加入A l 2 T i , A l 2 T i 2B , K 2Z r F 6, KB F 4, B 2O 3 , K 2T i F 6等有细化初生Α相的作用 3 . 在Z A 27 合金中,由于含铝量较多, 结晶过程的初生相也是铝基固溶体. 因此, 类似于铝合金的细化处理, 本试验采用了上述几种变质剂对锌合金进行了细化处理.表1 是向Z A 27 合金液中加入一元变质剂的种类、加入的变质剂占合金液总重的百分数、变质处理后合金机械性能的测试结果.由表1 可见, 变质处理对合金的强度、硬度影响不大, 似乎强度值略低一些, 硬度值略高一些.A l24 % T i ,B 2O 3 对合金的塑性几表1用一元变质剂处理后合金的性能机械性能平均值变质剂种类加入量% Ρb ƒ(N. m m - 2 )∆, %HB 无变质剂405 3. 4 1190. 20. 84. 03904024073. 43. 23. 1118126125A l24% T i0. 030. 120. 33894013974. 03. 53. 7114119121B 2O 30. 10. 351. 04103973928. 39. 56. 8120124122 K 2Z r F 60. 20. 72. 039538738610. 812. 37. 2124119120 K 2T iF 60. 10. 351. 03903963913. 18. 75. 4121120119 KB F 474沈 阳 工 业 大 学 学 报 第 20 卷KB F 4 能改善合金的塑性, 尤其是 KB F 4 加入量较少时作用更明显, 使延伸率由3%～ 4% 提高至13% 左右.图1是 Z A 27合金未经变质处理的铸态组织照片, 初生 Α相为白色的粗大枝晶, 加入0.1% 的 KB F 4 变质处理后, 其金相组织如图2所示, Α相明显细化, 成为均匀分布的细小花瓣图1 未变质处理图2 用0. 1% KB F 4 变质处理2. 2 二元变质剂的作用考虑到当 Z r , B 或 T i , B 同时存在时, 由于多种元素的复合作用可能有更好的细化作 用, 因而进行了二元变质剂变质处理试验. 表2 用 A l 24% T i 21% B 变质处理后合金的机械性能试验结果见表2～ 4.由 表 2 可 见, A l 24% T i 21%B 对 Z A 27 合金的机械性能几乎没有作用. 表3表明, 由 20% KB F 4 + 80% K 2 T i F 6 构 成 的 二 元 变 质剂对合金的机械性能有很大的影响, 当 加入量为合金重的0. 2% 时, 合金延伸率可 达到21. 4% , 明显地改善了合金的塑性, 而 机械性能平均值A l 24% T i 21%B加入量- 2 Ρb ƒ(N . m m ) ∆, %HB0. 15 0. 3 0. 6 1. 0 1. 52. 0402 410 412 401 4174223. 9 3. 7 2. 94. 0 3. 83. 2117 120 115 128 122125强 度、硬 度 几 乎 不 变 化. 用 KB F 4 和 K 2 ZF 6 进 行 变 质 处 理 后 , Z A 2 7 合 金 的 塑 性明显提高的同时, 强度、硬度几乎保持 不 变 , 当 KB F 4 , K 2 T iF 6 的 加 入 量 分 别 为 0. 1 % 和 0. 4 % 时 , 其 延 伸 率 最 高 , 为20. 7%.上述试验结果表明, 用适量的二元变质剂处理 Z A 27合金, 可以使其延伸率稳定地提高15%～ 20% 1变质处理后 相以颗粒状或细小花瓣分布, 见图31第 3 期李晨曦等: Z A 27合金的变质处理75表3 用20% KBF 4 + 80% K 2T i F 6 变质处理后合金的机械性能机械性能平均值20% KB F 4 + 80% K 2T iF 6 加入量%Ρb ƒ(N . m m - 2 ) ∆, %HB0. 1 0. 20. 40. 60. 8 412 402410395397 17. 2 21. 415. 89. 36. 2 121 118123122129图3 二元变质剂处理后的 Z A 27合金组织2. 3 影响变质处理效果的因素2. 3. 1 变质效果不均匀 当操作工艺不当时, 变质剂可能分布不均匀, 处理后试棒的机械性能, 尤其是延伸率较低. 由金相组织可以 看到, 初生 Α相呈不均匀分布, 如图4 所示, 在某些区域 Α相以粒状分布, 在 其它区域中仍有枝晶状 Α相出现121312 变质剂加入量不适当 变质剂加入量不足时, 金相组织 中初生相以枝晶或花瓣状分布, 未能 充分细化; 变质剂加入量过多时, 尽管 初生还出现了黑色大块状的复合物,在光学显微镜下, 其形态如图5所示. 变质剂加入量不足或过量, Z A 27合金 的塑性都不高. 2. 3. 3 变质衰退表4 用 KBF 4 + K 2ZrF 6 变质处理后合金的性能机械性能平均值KB F 4 加入量%K 2Z r F 6加入量Ρb ƒ(N . m m - 2 ) ∆, %HB 0. 10. 4 410 403 14. 2 20. 6 119 121 0. 050. 7 400 16. 7 118010. 4 0. 7 390 387 395 18. 2 20. 7 12. 2 112 109 107 0. 10110. 4 0. 7 400 392 402 16. 3 15. 1 15. 2 120 112 121 0. 2011 0. 4415 408 17. 5 16. 3 123 121 0. 30. 7420 14. 5 131011 0. 4 0. 7413 418 40915. 0 11. 1 9. 3121 122 1180. 4加入量为合金重的0. 2% , 以20% KB F 4 + 80% K 2 T i F 6 为变质剂, 对合金液进行变质处理, 处理后合金液在720℃保温, 随后不同时刻下浇注试棒, 测得试棒的延伸率如图6所示.由 图6可见, 保温3h 以上时衰退加快. 2. 3. 4 铁对合金性能的影响锌合金对铁极敏感, 当含有较多铁时, 合金的机械性能尤其是塑性极低. 表5是经正图4 变质处理后分布不均匀的 ZA 27合金组织 图5 变质剂过量时 ZA 27合金的金相组织变质处理后合金的机械性能. 经化验证明试样 中含有较多的铁. 在金相组织中铁以白亮的针 状富铁相存在.3 结 论K 2 T i F 6 , KB F 4 , K 2 Z r F 6 能明显细化 Z A 27合 金的初生相, 由它们组成的二元变质剂的细化 效果更明显. 变质处理后合金的塑性明显提高,延伸率稳定在15%～ 20%.二 元 变 质 剂 的 合 适 加 入 量 为 0. 2%～ 0. 5% , 加入量过多过少都不利于改善合金的组织 及性能. 变质处理后 3 h 内浇注衰退现象不明 显. 含有较多铁时, Z A 27合金的塑性较低.图6 变质衰退速度表 5 含铁量对合金机械性能的影响含铁量% Ρb ƒ(N. m m - 2 ) ∆%HB 0. 26410 3. 7 132 0. 534212. 0140参考文献1 王培毅等. 锌铝系列合金的发展及研究概况. 金属科学与工艺, 1990, (3) : 108～ 1172 胡塞育. 发展中的 Z A 合金及其应用. 机械工程材料, 1988, (4) : 4～ 83 郑来苏. 铸造合金及其熔炼. 西安: 西北工业大学出版社, 1994(下转第92面)A pp l ica t i on of the M ul t i sen sor I n f orm a t i on F us ion Techn o l ogyin the Spo t W e l d in g Qua l ity Con tro lC h a n g Y u n lon g, H u a n g S h ish en g, J ia n g Z h il i nA bstra c tA b r i ef i n t ro du c t i o n to th e m u lt isen so r i n fo rm a t i o n fu s i o n is g i ven i n th e p a p e r.T h e b a s i c p r i n c i p le an d gen e ra l fu s i o n m e tho d s a re d iscu s sed. A typ i ca l i n fo rm a t i o n fu s i o n p r o 2 ce ss2m u lt i p a ram e te r au t om a t i c co n t ro l fo r th e qu a lity o f th e re s is tan ce spo t w e ld i n g i s an a2 lyzed an d app li ca t ed.Key word s: i n f orm a t i on f u s i on; spo t we l d i n g qul i ty con tro l; a pp l i ca t i on(王延香编辑) (上接第76面)M od if ica t i on of ZA 27 A l loyL i C h en x i,W u S h i ch a n g,W a n g Q in g ch en g,W u C h u nj i n gA bstra c tT h is p a p e r re s ea r ch e d th e m o d i f i ca t i o n o f Z A 27 a ll o y an d it s i n f lu e n c e o n th e s t r u c t u r e an d d i s t r i b u t i o n o f th e i n it i a l p h a s e. T h e re s u lt o f th e exp e r i m en t show s th a t u n2sde r p rop 2 e r tech n i qu e co n d it i o n s added w ith eno u g h am o u n t o f m o d i f i e r ( fo r ex a m p le: K 2T iF 6, K 2Z r F 6, KB F 4) , th e i n it i a l p h a s e o f Z A 27 a ll o y tu r n s f rom ro u g h g r a i n s i n t o u n ifo rm ly d is2 t r i b u ted f i n e o n e s; th e m o d i f i ca t i o n m ak e s Z A 27 a ll o y p la s t i ca lly i n c r ea s e g r ea t ly, th e p e r21%～6% to 15%～20% , th e s t r en g t h an d b a r dn e s s u n2 cen t age e l en g a t i o n i m p ro v ed f romch a n g ed b a s i ca l ly.Key word s: ZA 27 a l loy ; ca s t i n g Z i n e-con ta i n i n g a l loy; m od i f ica t i on(王延香编辑)。
解释变质处理及其原理
变质处理原理变质处理的目的及方法？铝合金变质的原理？变质处理的目的及方法？铝合金变质的原理就是改善了合金的强度和塑性。
应用最多的是铝硅合金，其成分在共晶点附近，因而具有优良的铸造性能，即流动性好，但其组织为粗大的针状硅晶体和α固溶体组成的共晶体，以及少量的多面体形的初生硅晶体。
因为粗大的针状组织，所以合金韧塑性较差，需要进行变质处理。
浇注前加入变质剂（常用钠盐），促进硅形核，并吸附在硅表面阻碍它长大，而使合金组织细小，最终改善了合金的强度和塑性。
铝合金变质的原理？铝合金变质的原理：所谓变质处理就是在少量的专门添加剂(变质剂)的作用下改变铸态合金组织，使金属或铝合金的组织分散度提高的过程。
目前，这种处理方法的技术术语很不统一，有的叫细化处理，还有的叫孕育处理。
变质处理的分类也各不一样。
铝合金变质的原理？①铝合金产品的保存环境、温度和湿度都比较适合霉菌生长；②铝合金表面混有一定的物质它会自动向空气中吸收水分形成一种原电池腐蚀反应，最适合霉菌的生长；③铝合金表面有油脂、纤维素等一些适合霉菌生长的土壤，只要温度和湿度适宜，霉菌就会快速生长。
al-si合金的变质处理原理？Al-Si合金铸造后得到的组织是粗大的针状硅晶体和α固溶体的共晶组织，粗大的硅晶体极脆，严重地降低了合金的塑性和韧性。
为改善合金的性能需采用变质处理，即在浇注前在合金液体中加入变质剂(常用钠盐混合物)，以细化合金组织，提高合金的强度和塑性，由于钠能促进Si的生核，并能吸附在Si的表面阻碍它长大，使合金组织细化，同时使共晶点右移，原合金成分变为亚共晶成分，所以变质后的组织为初生α固溶体细密的共晶体(αSi)组成。
氢氧化钠变质原理？氢氧化钠变质原因可能是吸收了空气中的水而发生了潮解，或者与空气中的二氧化碳发生反应生成碳酸钠而变质。
氢氧化钠，强碱性无机物，俗称苛性钠、火碱、烧碱等，呈无色透明晶体状，不溶于乙醚等，易溶于甘油、水等，氢氧化钠水溶液具有极强的腐蚀性。
一种铝合金细化变质处理的方法[发明专利]
![一种铝合金细化变质处理的方法[发明专利]](https://img.taocdn.com/s3/m/995910618762caaedc33d4bc.png)
专利名称：一种铝合金细化变质处理的方法专利类型：发明专利
发明人：孙爱琴
申请号：CN201710650847.8
申请日：20170802
公开号：CN107236873A
公开日：
20171010
专利内容由知识产权出版社提供
摘要：本发明公开一种铝合金细化变质处理的方法，包括以下操作步骤：（1）将镧粉、氟化钡、纯铝混合后，加热至铝完全熔化，强力搅拌后，冷却至室温，制得细化变质剂A；（2）将钛粉放置在真空室内，向其中通入硅烷气体，将真空室内的温度加热至390‑420℃，保温5‑7小时后，结束反应，降至室温后，制得细化变质剂B；（3）将铝合金加热至融化状态，先向其中加入细化变质剂A，搅拌均匀后，再向其中加入细化变质剂B，搅拌均匀后，进行浇注，制得成品。
本发明提供的铝合金细化变质处理的方法，操作简单，制得的铝合金成品，耐磨性能优异，与现有技术相比，其抗拉强度和延伸率获得了极大的提升。
申请人：合肥市田源精铸有限公司
地址：231200 安徽省合肥市肥西县山南镇杨桃东路3公里处
国籍：CN
代理机构：合肥广源知识产权代理事务所(普通合伙)
代理人：李显锋
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气中的水蒸
气以冰晶为凝
结核，继续冷 凝成水滴。
形核变质剂是指加入金 属液中能作为晶核，或 虽未能作为晶核，但能 与液态金属中某些元素 相互作用产生晶核或有 效形核质点的添加剂。
人工降雨的关键在于形成 凝结核。用干冰来人工降雨的 真正原现理在是的利人用工干降冰雨升已华经产不生 的分晶超水，使银低蒸然用。温气后干将，直空冰碘使接气，化空凝中而银气华的是微中形大使粒的成量用直一微水碘接小小蒸化撒部冰气 再以在微空小气冰中晶，为作凝为结凝核结继核续促凝 结成使雨水滴蒸。气冷凝为雨滴。不
定义
变质处理：
向金属液中添加少量变质剂，促进 液体金属内部生核或改变晶体成长过程 的一种方法。
晶粒粗大 延伸性低 抗拉强度低
提高材料性能
晶粒细化 延伸性提高 抗拉强度提高
原理
生产中常用的变质剂有形核变质剂和吸 附变质剂。
形核变质剂是指加入
金虽属未变液能质中作前能为后晶作核为，晶但核能，与或
液态金属中某些元素相互 作用产生晶核或有效形核 质点的添加剂。
工艺&实例
铝合金变质处理所指的就是，在液相加 入变质剂，将Al-Si合金中原本会生长成为 针状的共晶硅，经处理后生长成球状或椭圆 状，借此提高材料的强度和韧性。
人工降雨
人工降雨&变质处理
人工降雨的过程包括三个步骤:
one首先是干冰升华，从固态变成气态。 气中t的wo水干蒸冰气升凝华华后形吸成收微大小量的热冰量晶，。使得空 继续th冷ree凝空成气水中滴的。水蒸气以冰晶为凝结核，
其缺点是由于低熔点共晶体存 在于枝晶和晶界间，常引起热脆。
常用的吸附性变质剂
含钠的变质剂
钠是变质共晶硅最有效的变 质剂，生产中可以钠盐或纯金属形 式加入。钠混合盐组成为NaF、 NaCl、Na3AlF6等，变质过程中只 有NaF起作用，其反应如下： 6NaF+Al→Na3AlF6+3Na
目的：一方面是降低混合物 的熔点（NaF熔点992℃），提高
第一类变质处理
细化初晶α(Al)
细化初晶α(Al)的 元素常见的有钛、硼、 锆、稀土等。主要是 以中间合金或盐类形 式加入铝合金熔液中。 加入的变质剂与铝液 发生反应后生成TiAl3、 AlB2、TiB2、TiC、 B4C等起晶粒细化作 用。
细化初晶硅 对于过共晶铝硅合
金,组织中存在着大块 多边形及板片状共晶 硅。含硅量越多,初晶 硅就越多。根据铝硅 合金中不同的含硅量, 加入磷或含磷化合物 进行细化。
常用的吸附性变质剂
与钠盐变质剂相比，
锶含变锶质变剂质无剂毒，具有长 效性。它含不锶仅变细质化剂初有晶 硅，锶还盐有和细中化间共合晶金硅两团 的作种用。，锶对盐炉的子变污质染效小。 但锶使烧果造用用损受时很含大熔间少锶，体影。变要温响目质加度大前剂含和，国时锶铸应内，盐 类熔应剂用保较护多，的同是时Al合-S金r 加入中锶间后合吸金气。倾向增加， 易造成最终制品气孔缺 陷。
原理
在浇注前，将一些细小的形核变质剂 加入到液态金属中,会在金属液中形成大 量分散的人工制造的非自发晶核，促进 金属液非均匀形核，从而获得细小的铸 造晶粒，达到细化晶粒,改善组织形态的 目的。
常用的形核变质剂
铝合金一般选含Ti、Zr、B、C等元 素的化合物作晶粒细化剂。
前有国效A内的l在 与-公 细TiA液认化-ABl中态的剂l是-T金包最之目i是属晶传接反统触应的的生晶（成粒T00i细A1）l化3，和剂T（，iA0Tl13i1）
锶变质剂
枝晶组织
枝 晶 最近的研究发现，不只晶粒
粒度影响铸锭的质量和力学性能，
金 枝晶的细化程度及枝晶间的疏松、 相 偏析、夹杂对铸锭质量也有很大 图 影响。在结晶速度相同的情况下，
枝晶细化程度可采用吸附性变质 剂加以改变，形核变质剂对晶粒 内部结构没有直接影响。
原理
好的变质剂剂首先应能保证结晶相在衬 底物质上形成尽可能小的润湿角θ，其次变 质剂还应在液态金属中尽可能保持稳定，并 且具有最大的表面积和最佳的表面特性（如 表面粗糙或有凹坑等）。
变中质钠速进度行和熔钠效剂变果 化质， 保剂另 护一 ，方 防面 止对 钠熔 的体 烧
损。
缺点： 钠含量不易控制，量少易
出现变质不足，量多可能出 现过变质；钠变质有效时间 短，要加保护性措施；变质 后炉内残余钠对随后生产合 金的影响很大，造成熔体黏 度大，增加合金的裂纹和拉 裂倾向，尤其对高镁合金的 钠脆影响更大；NaF有毒， 影响操作者健康。
因此，对不同的金属应选用不同的变质 剂。例如向铸铁中加入少量硅铁、硅钙、镁、 稀土；向铝硅合金中加入少量钠，向铜合金 中加入少量铋和锂等。
工艺
ZL101属于亚共晶铝 硅合金,硅含量为 6.5%~7.5%,大于6%,因而 在熔炼过程中需要进行变 质处理。铝合金变质处理 一般分为3类:细化初晶 α(Al)或初晶硅;改变和细 化共晶硅的形状;改变有 害杂质相(如富铁相)的形 态。
铝 钛 硼
一。Al面-T是i-B铝与凝Re固、时的有效形核基面，
丝
Sr等元增素加共了同形作核率，从而使结晶组织
变
用更，佳其。细细化化。效果
质 剂
原理
吸附变质剂的特点是熔点低， 能显著降低合金的液相线温度；原 子半径大，在合金中固溶量小。在 晶体生长时，吸附变质剂富集在相 界面上，阻碍晶体长大，又能形成 较大的成分过冷，使晶体分枝形成 细的缩颈而易于熔断，促进晶体的 游离和晶核的增加。
（优选）合金中的变 质处理
简介
理想的铸锭组织是铸锭整个截 面上具有均匀、细小的等轴晶。这 是因为等轴晶各向异性小，加工时 变形均匀、性能优异、塑性好，利 于铸造及随后的塑性加工。要得到 这种组织，通常需要对熔体进行细 化处理。凡是能促进形核、抑制晶 粒长大的处理，都能细化晶粒。变 质处理是铝工业生产中常用于细化要是在金属
凝固过程中,由于变质剂元素的熔点较 高,溶解速度较慢,合金元素在结晶过程 中,其一部分高熔点元素做为共晶晶核 存在,使共晶硅晶粒在成长过程中可以 依附较多的晶核,从而达到细化共晶晶 粒的目的。这类变质剂常见的有锶、 稀土、锶—稀土、铝—锶中间合金等。
