炼焦用煤的预处理技术
炼焦煤料的预处理
按照配煤方案对洗精煤进行粉碎，配合后在实验室试验焦炉和半工业试验焦炉中进行炼焦试验。
05
对煤样进行煤质分析，煤质分析包括煤的工业分析、岩相分析、全硫测定、黏结性指标的测定等；
03
煤源调查要求准确，要了解煤矿的名称、地理位置、生产规划、采矿能力和洗选能力；
01
根据分析结果，对煤质进行初步鉴定，并拟定出配煤方案；
一.配煤的意义 1.中国煤炭资源分布情况
按我国煤炭储量中的煤种来看，以动力用煤的比例较大，占全国的70%以上，炼焦用煤不到30%。
在动力用煤中，以不粘煤和长焰煤的储量比较大，两者合占全国煤炭储量的1/4以上，且主要集中在华北和西北地区 。
在炼焦煤中，以气煤和1/3焦煤的储量比最高，几乎占全国炼焦煤资源的一半；肥煤资源最少，只占全国炼焦煤储量的1/8左右；焦煤储量相对稍多，约占全国炼焦煤的20%以上；瘦煤和贫瘦煤约占全国炼焦煤的15%。
气煤
20
50.9714.86
14.965.33
10.849.21
气肥煤
4
41.9520.88
18.383.39
5.951.52
贫瘦煤
13
52.675.20
30.71.56
70.1521.81
1/2中粘煤
4
48.852.19
30.901.98
44.8520.51
弱粘煤
9
50.1010.32
30.304.10
此外应考虑焦炉炉体的具体情况，回收车间的生产能力，备煤车间的设备情况等，如炉体损坏严重时，配煤的膨胀压力应小些，回收车间生产能力大时，可多配入高挥发分的煤。
总之，制定配煤比应遵循上述原则，根据配煤理论，拟定初步配煤方案，通过配煤试验，然后进行试生产。
炼焦工艺流程解说
炼焦工艺流程解说炼焦是将煤转化为焦炭的工艺过程，主要用于冶金、化工等领域。
下面将详细解释炼焦的工艺流程。
炼焦的工艺流程可以分为原料预处理、装载炉料、炼焦过程和焦炭处理等几个阶段。
首先是原料预处理阶段，原料通常是选择性煤，煤种要求含碳高，灰分低，还要考虑煤与炭素反应的速度。
在此阶段，煤炭会被破碎成合适的粒度，通常是几毫米到几十毫米之间。
接下来是装载炉料阶段，经过预处理的煤炭会被装入炼焦炉中。
装入炼焦炉的煤炭需要进行层状装载，也就是将粗糙的煤料与细碎的煤料交替装入炉中，以便燃烧与反应均匀进行。
然后是炼焦过程阶段，炼焦过程主要通过加热炉料，使其脱除挥发分，达到固定碳的要求。
炼焦炉通常采用焦炉，其结构为矩形或圆形，内部有燃烧室和焦炭回收装置。
炉料在炉内进行干馏，通过加热使挥发性物质逸出，得到焦炭。
在开始炼焦过程时，炉内会先点火，在燃烧室燃烧一小部分炉料，形成火焰，将炉料之间的热量传递。
然后通过炉外给炉内喷加燃料，维持炉内的燃烧过程。
同时，炉内的高温燃烧会分解煤料中的挥发性物质，产生煤气、焦油和焦炭。
煤气是炼焦过程中除焦炭外的主要产物，其中含有可燃气体和一些杂质。
煤气会被引导到焦炉顶部的气管中，然后进一步处理，用于炼焦炉的燃烧或者作为其他化工生产的原料。
焦油是炼焦过程中除焦炭外的另一个主要产物，其中含有水、苯、酚等有机物质。
焦油会被冷凝成液体，然后通过分离和再加工，可以用于制取煤焦油、柴油等燃料，或作为化工原料。
焦炭是炼焦过程中得到的主要产品，也是电炉炼钢和冶金铸造中的重要原料。
焦炭会被释放出炉体，然后经过冷却、除尘等处理，得到成品焦炭。
最后是焦炭处理阶段，成品焦炭会被进行分类、包装等处理，以便于储存、运输和使用。
总的来说，炼焦工艺流程是将煤炭转化为焦炭的过程，主要包括原料预处理、装载炉料、炼焦过程和焦炭处理等几个阶段。
通过这些工艺步骤，可以有效地将煤炭转化为有用的能源和原材料，满足不同领域的需求。
炼焦工序中煤调湿技术的发展与应用
炼焦工序中煤调湿技术的发展与应用摘要：煤调湿技术是炼焦过程中煤预处理的一种技术方法，其特点是工艺相对简单，节能减排，提高生产效率和焦炭质量。
简要介绍了煤调湿技术的优点和缺点。
关键词：炼焦；煤调湿；技术发展；节能减排随着铁生产技术的迅速发展，高炉的建模，炼焦比的增加和炼焦比的下降，随着炼焦质量要求的提高，炼焦在高炉中的作用变得更加重要。
然而,由于缺乏高质量的煤炭和炼焦木炭进口价格很高,必须从用炼焦节省的资源来扩大优质煤中所占比例和炼焦木炭粘在较低的混合物炼焦、新工艺和新技术炼焦厂应运而生。
一、煤调湿技术概况煤调湿技术(CMC)是在上个世纪发展起来的。
利用焦化的余热，将煤的含水率调整为目标值。
CMC目前在美国、德国、法国和其他13个国家广泛使用。
其中13个是最先进的。
在世界之巅。
到目前为止，CMC已经经过了三代人的发展。
第一代干燥导电油。
传热油吸收焦炉废气和焦炉煤气的敏感热量。
第二代是蒸汽干的。
热源是由干焦蒸汽产生的低压蒸汽，蒸汽是间接加热的，用于在多管干燥器中干燥煤。
第三代流化床。
利用焦炉废气在流化床上的热能，直接将煤转化为混合物。
第三代CMC流化床干燥技术短，设备不足，结构简单。
它们具有以下优点:投资经济、运营成本低、维护方便、面积小、效率高。
二、煤调湿技术对炼焦过程节能减排、增产降耗的作用效果及原理1、减少总焦炭消耗。
每减少1%的含水率，炼焦的热消耗就会减少62MJ/t(干煤)。
采用煤炭调湿技术后，将燃煤水分从10%降至6%，炼焦消费热度约248mj/t(干煤)，8.48公斤标煤/t(干煤)。
炼焦能源消耗的减少主要是由于炉中煤的含水率降低，从而节省了大量的水分加热和蒸发潜热。
2、提高焦炉生产能力。
从实际意义上讲，煤的含水率从10%下降到6%。
在5%的情况下，焦炉的生产能力增加了大约7-11%，这可能取决于窑的类型、窑的条件和操作条件。
焦炭产量的增加是由于调湿后炼焦时间的减少和炉内煤的积累密度的增加。

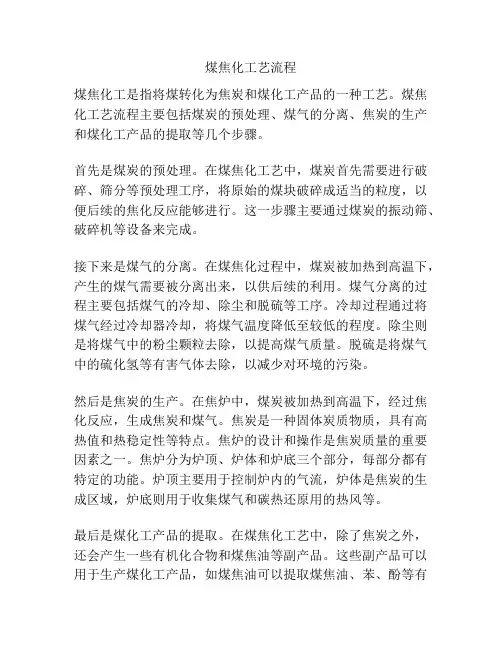

煤焦化工艺流程
煤焦化工艺流程煤焦化工是指将煤转化为焦炭和煤化工产品的一种工艺。
煤焦化工艺流程主要包括煤炭的预处理、煤气的分离、焦炭的生产和煤化工产品的提取等几个步骤。
首先是煤炭的预处理。
在煤焦化工艺中，煤炭首先需要进行破碎、筛分等预处理工序，将原始的煤块破碎成适当的粒度，以便后续的焦化反应能够进行。
这一步骤主要通过煤炭的振动筛、破碎机等设备来完成。
接下来是煤气的分离。
在煤焦化过程中，煤炭被加热到高温下，产生的煤气需要被分离出来，以供后续的利用。
煤气分离的过程主要包括煤气的冷却、除尘和脱硫等工序。
冷却过程通过将煤气经过冷却器冷却，将煤气温度降低至较低的程度。
除尘则是将煤气中的粉尘颗粒去除，以提高煤气质量。
脱硫是将煤气中的硫化氢等有害气体去除，以减少对环境的污染。
然后是焦炭的生产。
在焦炉中，煤炭被加热到高温下，经过焦化反应，生成焦炭和煤气。
焦炭是一种固体炭质物质，具有高热值和热稳定性等特点。
焦炉的设计和操作是焦炭质量的重要因素之一。
焦炉分为炉顶、炉体和炉底三个部分，每部分都有特定的功能。
炉顶主要用于控制炉内的气流，炉体是焦炭的生成区域，炉底则用于收集煤气和碳热还原用的热风等。
最后是煤化工产品的提取。
在煤焦化工艺中，除了焦炭之外，还会产生一些有机化合物和煤焦油等副产品。
这些副产品可以用于生产煤化工产品，如煤焦油可以提取煤焦油、苯、酚等有机化合物。
煤焦化工艺还可以通过合成氨、合成气等进一步利用煤气产生其他化学品和燃料。
总结起来，煤焦化工艺流程主要包括煤炭的预处理、煤气的分离、焦炭的生产和煤化工产品的提取等几个步骤。
通过这一系列工序，可以将煤转化为有经济价值的产品，并有效利用煤气和副产品。
煤焦化工艺在工业领域中具有重要的地位，能够为社会经济的发展做出积极贡献。
炼焦车间工艺流程
炼焦车间工艺流程炼焦车间是冶金工业中重要的生产环节，主要用于将原始煤转化为焦炭，为后续的钢铁生产提供原料。
炼焦车间的工艺流程包括煤炭预处理、炼焦炉炉前操作、炼焦炉炉内操作、焦炭处理和炉后操作等多个环节。
下面将详细介绍炼焦车间的工艺流程。
1. 煤炭预处理煤炭预处理是炼焦车间的第一步，主要包括煤炭的筛分、破碎、磁选和洗选等操作。
通过筛分和破碎，将原始煤炭分为不同粒度的煤块，以提高煤炭的可燃性和炼焦效果。
磁选操作主要用于去除煤炭中的铁矿石等杂质，以减少后续工艺中的污染物排放。
洗选操作则是通过水洗的方式去除煤炭中的灰分和硫分等有害物质，提高焦炭的质量。
2. 炼焦炉炉前操作炼焦炉炉前操作是指在炼焦炉投料之前的一系列准备工作。
包括炉前设备的检查和维护，如炉前除渣机、炉前破碎机等设备的检修和清理，以确保设备的正常运行。
此外，还需要对炉前的煤气管线、水管道等进行检查和维护，以确保炼焦炉的正常投料和运行。
3. 炼焦炉炉内操作炼焦炉炉内操作是指将预处理好的煤炭投入炼焦炉中进行炼焦的过程。
首先，需要将煤炭装入炼焦炉的炉膛中，并严格控制煤层的厚度和均匀性，以确保煤炭在炉内的热解过程中能够充分反应。
然后，通过加热炉内的煤炭，使其发生热解反应，生成焦炭和煤气。
在炉内操作过程中，需要控制炉内的温度、气氛和煤层的热解速率等参数，以获得理想的焦炭质量。
4. 焦炭处理炼焦炉炉内操作完成后，需要对产生的焦炭进行处理。
首先，将焦炭从炉膛中取出，并进行冷却和除渣操作。
冷却操作主要是通过水冷方式将焦炭迅速降温，以防止焦炭自燃。
除渣操作则是通过机械设备将焦炭表面的渣块和杂质去除，以提高焦炭的质量。
除渣后的焦炭可以进行分级和包装，以满足不同客户的需求。
5. 炉后操作炉后操作是指在炼焦炉炉内操作和焦炭处理完成后的一系列操作。
包括炉后设备的检查和维护，如炉后除渣机、炉后破碎机等设备的检修和清理，以确保设备的正常运行。
此外，还需要对炉后的煤气管线、水管道等进行检查和维护，以确保炼焦炉的正常运行和安全。
炼焦工艺流程概述
炼焦工艺流程概述炼焦是指通过加热煤炭来除去其中杂质，从而提取出纯净的焦炭。
炼焦是制备高级煤化工产品和冶金原料的重要工艺步骤之一。
下面将对炼焦的工艺流程进行概述。
炼焦工艺流程主要包括炼焦煤准备、煤气化、焦炭生产和焦炭处理四个主要步骤。
首先，炼焦煤准备阶段是将煤炭进行破碎、筛分和混合等预处理工序。
这一步骤的目的是将原始的炼焦煤经过物理和化学处理，将煤种、粒度、挥发分和发热量等指标按照要求进行调整，使其适合进行后续的煤气化和焦炭生产工艺。
接着是煤气化阶段。
煤气化是将煤炭在高温和压力下与一定量的氧气和水蒸气反应，生成一种富含一氧化碳和氢气的气体混合物。
煤气化过程主要分为干燥、热解和气化三个步骤。
在干燥过程中，通过加热煤样将其中的水份蒸发掉；在热解过程中，煤炭结构发生变化，产生可燃气体和焦炭；在气化过程中，通过煤粉与氧气和水蒸气的反应，生成一氧化碳、氢气和烟气等。
然后是焦炭生产阶段。
焦炭生产是将炼焦煤在焦炉内进行高温热解，从而得到焦炭和副产品的过程。
焦炭的制备主要包括装煤、加热、升温、厌氧热解、冷却、卸炭等几个步骤。
焦炉内的炉料在高温下加热解热，煤中的挥发分逸出，生成焦油和煤气，残留下来的纯净炭素则形成焦炭。
最后是焦炭处理阶段。
焦炭处理是指对焦炭进行筛分、破碎、精煤、脱硫、脱尘等工艺处理，以满足不同行业对焦炭质量的要求。
焦炭处理工序可以根据需要进行调整，例如对焦炭的颗粒大小进行筛分，对含硫量较高的焦炭进行脱硫等。
总的来说，炼焦工艺流程是一个复杂的过程，包括煤炭准备、煤气化、焦炭生产和焦炭处理等多个环节。
通过这些工序的不同操作和处理，最终可以得到符合不同用途要求的高质量焦炭产品。
这些焦炭产品可以广泛应用于冶金、化工、能源等领域，对社会经济的发展具有重要的意义。
炼焦工艺流程图
炼焦工艺流程图
炼焦是将煤炭经过加热处理，使其脱除杂质，得到焦炭的工艺过程。
下面是一个简单的炼焦工艺流程图：
煤炭的处理和破碎：首先，从矿场将煤炭运输到炼焦厂，然后经过处理和破碎设备对煤炭进行初步处理，将煤块破碎成合适的大小。
煤炭的蓄存：接下来，经过输送带，将煤炭送到煤炭蓄存仓库暂时存放。
煤炭的预处理：然后，将破碎后的煤炭送入煤炭预处理系统。
在预处理过程中，煤炭经过清洗、浸泡等处理，去除其中的杂质和硫化物等。
煤炭的干燥：在预处理之后，煤炭会进入煤炭干燥装置。
通过加热和通风，将煤炭内的水分蒸发，保证炼焦过程中煤炭的干燥程度。
煤炭的炼焦：将干燥后的煤炭送入炼焦炉。
炼焦炉是一个密闭的室内，煤炭在里面经过高温加热，燃烧掉部分挥发物质，转化成焦炭。
在这个过程中，需要注入空气和其他辅助燃料。
焦炭的冷却和收集：炼焦过程完成后，炼焦炉里得到的焦炭会被送入焦炭冷却装置。
焦炭冷却装置通过逆流冷却的方式，将高温的焦炭冷却至常温。
然后，将冷却的焦炭经过输送带直接运输到焦炭仓库。
废气的处理：在炼焦过程中产生的废气需要进行处理。
废气处理设备主要包括除尘器、脱硫器等，用于去除废气中的颗粒物和有害气体，保证排放符合环保要求。
炉渣的处理：炼焦过程中产生的炉渣需要进行处理。
炉渣处理设备主要包括磁选机、破碎机等，将炉渣进行分离和破碎处理，得到可循环利用的物料。
通过以上工艺流程，我们可以将煤炭转化为焦炭，并对产生的废气和炉渣进行处理，最大限度地利用资源和保护环境。
当然，具体的炼焦工艺流程还可能会因不同的炼焦设备和工艺技术而有所不同，但总体上仍然遵循类似的步骤。
炼焦车间工艺流程
炼焦车间工艺流程一、引言炼焦车间是钢铁生产过程中不可或缺的环节之一。
本文将详细介绍炼焦车间的工艺流程，包括原材料准备、炉前操作、炉内炼焦过程、炉后操作等环节。
通过对炼焦车间工艺流程的详细描述，读者可以全面了解炼焦车间的运行过程。
二、原材料准备1. 原料选择：炼焦车间使用的主要原料是煤炭和焦炭。
煤炭的选择需要考虑煤种、煤质和灰分等因素，以保证炼焦过程中的高效性和稳定性。
2. 原料预处理：煤炭在进入炼焦车间之前需要进行预处理，包括破碎、筛分和干燥等工艺。
这些预处理工艺可以提高煤炭的可炼性和炼焦产物的质量。
三、炉前操作1. 煤气净化：在炼焦车间，煤气是一种重要的能源和原料。
煤气净化工艺包括除尘、除硫、除氨等步骤，以保证煤气的纯净度和稳定性。
2. 炉前配料：炉前配料是炼焦车间的关键环节之一。
根据炉型和炼焦工艺的要求，将预处理好的煤炭和焦炭按一定比例混合，以获得理想的配料比例。
四、炉内炼焦过程1. 加煤：炉内炼焦过程开始前，需要将配料装入焦炉中。
加煤的方式有手工加煤和机械加煤两种，根据炉型和生产能力的不同选择不同的加煤方式。
2. 加热：在炉内炼焦过程中，需要通过加热将煤炭加热至高温，以使煤炭发生热解和干馏反应。
加热方式有煤气加热和电加热两种，根据工艺要求选择适当的加热方式。
3. 炼焦反应：炉内炼焦过程中，煤炭发生热解和干馏反应，生成焦炭和煤气。
炼焦反应需要在一定的温度和时间条件下进行，以保证焦炭的质量和产量。
4. 焦炭收集：炼焦过程中生成的焦炭需要及时收集。
常用的收集方式有机械收焦和湿法收焦两种，根据炉型和工艺要求选择合适的焦炭收集方式。
五、炉后操作1. 煤气处理：炉后产生的煤气需要进行进一步的处理，以去除其中的杂质和有害物质。
常用的煤气处理工艺有除尘、除硫、除氨等步骤，以保证煤气的环保性和安全性。
2. 炉渣处理：炉后产生的炉渣需要进行处理和利用。
炉渣处理工艺包括炉渣干燥、炉渣粉碎和炉渣回收等步骤，以减少对环境的污染并实现资源化利用。
炼焦工艺流程简述
炼焦工艺流程简述炼焦是将煤炭进行加热和干馏的过程，以获得高热值的焦炭和其他附带产物。
炼焦工艺流程涉及多个步骤，包括煤炭的破碎、预处理、干馏和收集焦炭等，下面是一篇简述炼焦工艺流程的文章。
炼焦是一种重要的煤炭加工工艺，用于生产焦炭和其他副产品。
炼焦工艺流程由多个步骤组成，每个步骤都起到关键的作用。
首先，煤炭需要进行破碎和分级。
煤炭在煤炭场面积较大、煤层较深的地方被采矿机爆破并运送到煤炭站。
然后，煤炭被送入煤炭破碎机，将煤炭破碎成适合干馏的大小。
接下来，破碎后的煤炭经过筛分，根据粒度大小进行分级。
然后，煤炭进行预处理。
预处理的目的是除去煤炭中的杂质和挥发分，以提高焦炭品质。
预处理包括煤炭的陈化和煤浆制备。
煤炭陈化是让煤炭在露天堆放一段时间，让煤炭中的水分和部分挥发分挥发出来。
陈化后的煤炭被送入煤浆制备系统，与水混合成煤浆。
煤浆中的杂质被分离出来，得到纯净的煤浆。
接下来是煤炭的干馏过程。
干馏是指将煤炭加热到一定温度并分离出焦炭和其他副产品的过程。
干馏过程通常在高温高压的邻近条件下进行。
煤炭被装入干馏炉中，加热至800摄氏度以上。
在高温下，煤炭分解产生的气体被冷却、凝结和收集，其中包括焦油、气体和焦炭。
焦油是一种重要的副产品，可用于生产染料和化工产品。
气体可以经过净化处理后用作燃料。
最后是焦炭的收集。
炼焦炉的底部是一个焦炭收集室，焦炭从干馏炉中自动流动到收集室中。
焦炭在收集室中逐渐冷却，并通过焦炭车转运到焦炭仓库。
焦炭仓库是用来存放焦炭的地方，以备后续的销售和运输。
总的来说，炼焦工艺流程经历了煤炭的破碎、预处理、干馏和收集焦炭四个重要步骤。
通过这些步骤，我们可以得到高热值的焦炭和其他有价值的产物。
炼焦工艺流程在煤炭加工行业起到重要的作用，为能源产业的发展做出了巨大贡献。
3.第三章-炼焦煤料的预处理
储煤场和配煤槽
干煤棚
1、接收（卸煤）
卸煤机械包括：卸车机械和卸船机械。 卸车机械包括：翻车机、螺旋卸车机、链斗卸车机、 装卸桥、门式抓斗起重机等。 卸船机械：卸船机。
翻车机
桥式螺旋卸车机
链斗卸车机
装卸桥
门式抓斗重机
卸船机
2、倒运 倒运机械包括：抓取类和堆取类两种。 抓取类：门式抓斗机等。 特点：笨重、生产能力小。 堆取类：堆取料机。 特点：轻便、生产能力大。 回煤率——经煤场储存的煤量占整个炼焦用煤量 的百分数。
露天 压实
瘦煤
夏季 冬季
露天 露天
储存期限/d 25~30 35 25 50 60 60 80 60 90 90 150
贮煤场、配煤槽、堆煤操作
（2）储煤场的质量管理 1）来煤调配 2）质量检验 3）合理堆放和取胜 4）环境保护
二、装炉煤的配合与粉碎
1、配煤工艺与设备
配煤工艺：煤场配煤和配煤槽配煤。 我国常用配煤槽配煤。
这种工艺确定适宜的粉碎细度可在一定范围内改善粒度 分布，提高焦炭质量。
我国焦化厂配合煤的细度一般为73~82%，捣固炼焦时 细度大于90%。
（2）先粉后配流程
将不同煤种按性质分别粉碎到不同细度，再进行配合和 混合的工艺。 特点：可以按煤种特性分别控制适合的细度，有助于提 高焦炭质量或多用弱粘结性煤。但工艺复杂，需多特困户 粉碎机，配合后还需设混合装置，故ห้องสมุดไป่ตู้资大操作复杂。
不同的粉碎方式可以得到不同的累计分布曲线。
如图为5种典型曲线。这五种分布曲线，即使在同一的 粒度上、下限情况下，其粒度分布特征也有很大差异。
3、粉碎工艺
包括： 先配后粉工艺 先粉后配工艺 部分硬质煤预粉碎工艺 分组粉碎工艺 选择粉碎工艺。
捣固炼焦工艺流程
捣固炼焦工艺流程炼焦工艺是将煤转化为焦炭的过程，主要用于冶金行业中的高炉炼铁。
炼焦工艺的基本流程包括煤炭的破碎、筛分、预处理、炉料配制、装炉和炼焦等环节。
下面将详细介绍捣固炼焦工艺的流程。
1.煤炭的破碎和筛分：煤炭通常是在矿井中开采出来的，经过破碎设备进行初步破碎，将煤块变为适合炼焦的煤粉。
然后，煤粉经过筛分设备进行分级，按照颗粒大小分为不同粒度的煤炭。
2.预处理：煤粉往往含有一定的杂质，如硫、灰分等，这些杂质会对炼焦工艺产生不良影响。
因此，在进一步处理之前，需要对煤粉进行预处理，去除其中的杂质。
常用的预处理方法包括磁选、洗选、浮选等。
3.炉料配制：炉料配制是根据炉内燃烧要求和炉况来确定煤炭的配比和粒度。
综合考虑各种因素，确定每种煤炭的配比，并进行混合。
通常情况下，需要将多种煤炭按照一定比例混合，以达到理想的炉料配制。
4.装炉：装炉是将炼焦炉的炉料装入炉腔中的过程。
炼焦炉通常是由多层炉层组成的，上部是煤气区，中部是燃烧区，下部是焦炭层。
根据炉腔的大小和形状，按照一定的方式将煤炭料装入炉腔，以保证炉内的空气和煤炭充分接触，达到良好的燃烧效果。
5.炼焦：炼焦即是将炉料在炉内进行化学反应，将煤炭转化为焦炭。
整个炼焦过程分为干馏阶段和焦化阶段。
干馏阶段主要是通过加热，使煤炭中的挥发分得以释放出来，并收集和利用产生的煤气。
焦化阶段则是煤炭的高温燃烧和结焦，以产生固定碳，形成焦炭。
6.焦炭的处理和运输：炼焦完成后，需要对焦炭进行处理和运输，以满足冶金行业的需求。
通常将焦炭抽入焦塔进行冷却，然后运输到目标地点。
焦炭通常还需要进行破碎和筛分，以便在高炉中使用。
总结起来，捣固炼焦工艺是将煤炭转化为焦炭的过程，包括煤炭的破碎、筛分、预处理、炉料配制、装炉和炼焦等环节。
炼焦工艺的关键是通过加热和化学反应，使煤炭中的挥发分得以释放出来，并形成焦炭。
这个工艺流程对于冶金行业中的高炉炼铁至关重要，对于提高冶金行业的生产效率和质量具有重要意义。
炼焦煤料的预处理
配煤的作用：
1)焦煤资源缺乏，用配煤方法可以大量节约 主焦煤。
2)焦煤的结焦性虽好，但有的主焦煤在炼焦 时膨胀压力较大，损害炉体，有的含杂质较 多，用配合煤的方法可以解决上述问题。
3)焦煤的价格较高，用配合煤炼焦可以降低 焦炭成本。
14
66.369.16 18.768.10 17.8212.44
20
50.9714.86 14.965.33 10.849.21
4
41.9520.88 18.383.39 5.951.52
13
52.675.20 30.71.56 70.1521.81
4
48.852.19 30.901.98 44.8520.51
A
11
气肥煤是一种挥发分和胶质体厚度都很高的强粘 结性炼焦煤。有人称之为液肥煤。结焦性高于气煤 而低于肥煤，胶质体强多但较稀薄（即胶质体的粘 稠度小）。单煤炼焦时能产生大量和煤气和液体化 学产品。它最适合于高温干馏制造城市煤气，也可 用于配煤炼焦以增加化学产品的收率。这类煤的成 因特殊，煤炭成分中以树皮等稳定组分较多。
A
4
2.中国煤炭分配使用情况
据统计，中国约有80%以上的商品煤量直 接或间接作为燃料使用，10%以上作为炼 焦用煤，化肥和其它工业用煤以及出口煤 总计不到10%。
A
5
2. 炼焦配煤
在炼焦时采用配煤技术，一方面由于煤炭分布造成 的，更重要的是，要炼出优质的焦炭，必须采用配 煤技术。
A
6
各粘结烟煤所得焦炭强度波动情况
量的50%左右，西北地区亦占全国储量的30%，该两地区的煤
炼焦煤料的预处理
第三章炼焦煤料的预处理焦炭质量取决于炼焦煤的质量、预处理工艺和炼焦过程等三个方面，当炼焦用的配合煤一定的情况下，炼焦煤料的预处理对改善焦炭质量十分具有重要意义。
第一节煤料预处理过程的基本工艺炼焦煤入炉前的预处理包括来煤接受、储存、倒运、粉碎、配合和混匀等工作。
若来煤是灰分较高的原煤，还应包括选煤、脱水工序。
为了扩大弱粘结性煤的用量，可采取干燥、预热、捣固、配型煤、配添加剂等预处理工序。
北方地区的工厂，还应设有解冻和冻块破碎等工序。
炼焦煤的预处理基本流程如下：上述加工处理过程统称为备煤工艺，一座年产60万吨焦炭的焦化厂，单是炼焦用煤每昼夜达2500吨左右，如此大量的煤，加工处理时，不仅涉及的设备和构筑物多，占地面积大，要求的机械化、自动化程度高，而且对焦炭质量影响很大。
此外，我国煤炭储量中非粘结煤达60%以上，粘结煤中气煤又占55%左右，因此采取各种预处理技术，节约优质炼焦煤，确保高炉用焦质量，在焦化生产中具有重要意义。
一原料煤的接受与储存原料煤的接受与储存通常在储煤场进行。
焦化厂设置储煤场的目的：一是要保证焦炉的连续生产；二是要稳定装炉煤质量，因为各种牌号的煤由于矿井和矿层的不同，可以表现为不同的结焦性能，此外各矿煤的可选性不同，故洗精煤的灰分和硫分也有差异，同一洗煤厂来的洗精煤，也因不同时期入洗煤的矿井和矿层不同，使同一牌号洗精煤的质量波动。
有的煤矿由于设备和操作上的原因，采用混采方式，混采比的波动也使洗精煤的质量波动。
此外，多数洗煤厂有浮选后的煤泥，它与洗精煤的灰分、水分也有明显差异。
上述原因常使来煤质量有很大波动，因此来煤应通过储煤场进行混匀作业，使经过储煤场的煤质量稳定，还能起脱水作用。
储煤场是备煤车间的第一道工序，但有的大型钢铁企业，设有统一的原料场，原料煤的接受与储存由原料场进行管理。
储煤场由卸煤机械、倒运机械、转运皮带和受煤斗槽（或受煤坑）以及储煤场地等组成。
在一些南方的小型焦化厂还设置室内储煤库，以免储存的煤遭到风吹雨淋。
焦化厂详细工艺流程
焦化厂详细工艺流程焦化厂是一种重要的煤化工工业生产基地，能将煤炭转化为焦炭、煤气、能量和一些化肥等副产品。
下面是一个简单的焦化厂工艺流程概述。
1.原料准备：煤炭是焦化厂的主要原料，通常是从矿山中采购的。
煤炭经过筛分和粉碎后，进入煤炭库存区，待用。
2.原料预处理：在预处理过程中，煤炭被浸泡在高温炼焦汽油中，使其软化和膨胀。
预处理可以提高煤炭的炼焦质量和产量。
3.炼焦炉装载：准备好的煤炭被装载进炼焦炉（通常是高大的圆筒形结构），并通过炉门进入炉腔。
4.热解和干馏：炼焦炉中的煤炭在高温下，通过热解和干馏反应，分解成焦炭、煤气和焦油等物质。
这个过程中，煤气和焦油通过炼焦炉的顶部排出。
5.废气处理：来自炼焦炉的废气含有大量的有害物质，如大量的苯、甲苯、二苯、三苯等，需要进行废气处理。
常用的处理技术有脱硫、脱氨、脱硝等。
6.焦炭冷却：炼焦炉中生成的焦炭非常炽热，需要进行冷却才能达到要求的产品标准。
焦炭通过水冷却或空冷却，降低其温度，同时，在冷却过程中可以对焦炭进行筛分、分级和质量检测。
7.煤气处理：从炼焦炉中排出的煤气进入煤气处理设备，其中的焦油蒸汽可通过冷凝方式进行回收和利用。
煤气中的一氧化碳和氢气则可经过一系列化学反应转化为合成气、燃气或甲醇等化工产品。
8.焦炭分选：焦炭根据不同的用途和市场需求，经过筛分和分选，可以形成不同尺寸和质量的产品。
9.能源回收：焦制过程中生成的高温废热和燃烧排放的煤气可通过余热发电系统进行回收和利用，产生电力或供应热能给其他工艺需求。
10.焦化废水处理：焦化过程中产生的废水含有大量的苯、甲苯和挥发性有机物等有毒有害物质，需经过生物处理、厌氧处理、深度净化等步骤，达到排放标准。
11.焦化生产数据处理和监测：焦化厂通过自动化系统对生产过程各环节的电流、电压、温度、流量等参数进行实时监测，用于生产数据处理和生产过程控制，以确保产品质量和工艺安全。
总的来说，焦化厂工艺流程非常复杂，涉及到很多工艺环节和设备，这里只是对整个过程进行了简单的概述。
炼焦工艺及技术指标
炼焦工艺及技术指标炼焦是指将煤炭经过加热、脱挥发物、软化、粘结和固化等一系列物理化学变化过程，使之转变为焦炭的工艺。
焦炭是一种高固定碳的石墨状反应性材料，广泛应用于钢铁冶炼、铸造以及化工等领域。
炼焦工艺主要包括煤炭预处理、煤炭干燥、煤炭炭化、焦炉炉内反应和焦炭处理等环节。
其中，炭化是最关键的环节，也是决定焦炭质量的主要过程。
炼焦工艺的主要技术指标包括：1.原煤质量指标：原煤含氧量、挥发分、灰分、硫含量等指标，原煤质量直接影响焦炭质量。
2.煤炭预处理：煤炭预处理主要包括煤炭的粉碎、矿物分离和煤质改善。
粉碎细度和矿物分离效果是关键指标，粉碎粒度较小有利于加热传导、脱挥发和可塑性形成。
3.煤炭干燥：煤炭干燥是为了降低煤炭含水量，提高炉内煤气热值。
煤炭干燥的主要指标包括煤气温度、煤层厚度、煤层风速等，优化煤炭干燥工艺能够提高干燥效果和节约能源。
4.煤炭炭化：煤炭炭化是指在高温条件下使煤炭发生脱挥发物、软化、粘结和固化等一系列反应。
煤炭炭化的主要指标包括炉温、炉内压力、炉速等，炭化过程的控制可通过调节炉温、炉速和炉内压力来实现。
5.焦炉炉内反应：焦炉炉内反应是炼焦工艺中的关键环节，主要包括焦炉炉内气体的流动、煤气生成与分布和焦炭成形。
焦炉炉内反应的主要指标包括焦炉煤气组成、煤气产量和煤炭密度等。
6.焦炭处理：包括焦炭的卸煤、焦炭质量检验、进一步处理等。
焦炭质量指标主要包括固定碳含量、灰分、硫含量、抗碎强度等。
通过优化炼焦工艺和控制关键技术指标，能够提高焦炭的质量，并降低环境污染。
实施炼焦工艺的关键要点是科学合理地掌握炉内温度、煤炭加热方式、炉速和炉内气体组成等参数，从而提高焦化效率和焦炭质量。
同时，还需要加强炼焦过程的监控和控制，定期进行焦炭质量检测，并根据检测结果调整工艺参数，以实现持续改善和优化。
炼焦车间工艺流程
炼焦车间工艺流程炼焦车间是钢铁生产过程中的重要环节，它负责将原料焦炭制成高质量的炼焦炭，为后续的炼钢过程提供必要的原料。
下面将详细介绍炼焦车间的工艺流程。
1. 原料准备：炼焦车间的主要原料是煤炭。
首先，原料煤炭需要经过筛分、破碎等预处理工序，以确保煤炭的均匀性和适合的粒度。
同时，还需要对煤炭进行化验分析，确定其煤质指标，以便后续的配煤工作。
2. 配煤：配煤是根据煤质指标和炉型要求，将不同种类和品位的煤炭按一定比例混合，以达到理想的炼焦炭品质。
配煤工作需要根据煤炭的硫、灰、挥发分等指标进行合理的组合。
3. 煤气化：煤气化是将煤炭在高温条件下进行热解，产生可燃气体的过程。
煤气化炉是炼焦车间的核心设备之一。
在煤气化炉中，煤炭在缺氧或氧气不足的情况下，通过热解反应生成一系列可燃气体，如一氧化碳、氢气等。
4. 焦炭冷却：煤气化产生的煤气在经过除尘、脱硫等处理后，会通过冷却塔进行冷却。
冷却塔内部设置有多层冷却器，通过与冷却介质（如水）的接触，使煤气温度迅速降低，从而使其中的固体颗粒物凝结成焦炭。
5. 焦炭处理：冷却后的焦炭会进入焦炭处理区域，进行除尘、筛分、质量检验等工序。
除尘工序主要是通过除尘设备将焦炭表面的粉尘和杂质去除，以提高焦炭的质量。
筛分工序则是将焦炭按不同粒度进行分级，以满足不同工艺流程的需求。
6. 焦炉煤气回收：焦炉煤气是炼焦车间的重要副产品，其中含有大量的可燃气体。
为了提高资源利用率和环境保护效果，需要对焦炉煤气进行回收利用。
常见的煤气回收方式有焦炉煤气干法回收和湿法回收两种。
7. 焦炉煤气利用：焦炉煤气回收后，可以用于供热、发电、制氨等多个领域。
其中，供热是最常见的利用方式，通过煤气锅炉将煤气燃烧产生的热能转化为蒸汽或热水，供给其他生产过程或周边社区。
8. 余热回收：在炼焦车间的各个工艺环节中，会产生大量的余热。
为了提高能源利用效率，需要对这些余热进行回收利用。
常见的余热回收方式有余热锅炉、余热发电等，将余热转化为电能或热能，供给其他设备或系统使用。
炼焦工艺流程
炼焦工艺流程炼焦工艺是将煤炭加热至高温下进行热解，分离出有机物质和无机物质的一种工艺过程。
下面我们来介绍一下炼焦的工艺流程。
首先，原料准备。
炼焦生产的原料主要为炼焦煤，需选用具有一定的可炼性和强度的煤种。
在原料准备中，要先将煤炭进行粉碎，将煤炭研磨成细粉。
接下来，煤粉的预处理。
煤粉预处理包括煮煤、湿煮煤和干煮煤等多种方法，这些方法主要是为了提高煤质的可塑性和流动性，从而有利于生产中的成型操作。
其中，干煮煤是最常用的方法，它通过在煤炭中添加适量的水分，形成适宜的黏聚剂来提高煤质的可烘性和塑性。
然后，成型。
煤粉成型是将经过预处理的煤粉进行塑造的过程。
最常见的成型方式有浸炭成型、成型机械成型等方法。
在浸炭成型中，将预处理后的煤粉放入水中搅拌成浆状后，再进行成型。
成型后的煤块需要进一步加热干燥。
这一步是为了将煤中的水分蒸发掉，提高煤块的强度，使其能够承受高温下的热解反应。
干燥的温度和时间需要根据具体的工艺条件来确定。
然后进行热解。
热解是将经过干燥处理的煤块加热至高温下进行裂解的过程。
这一步主要是通过热解炉来完成，炉内的温度可达1200℃以上。
在热解过程中，煤中的有机物质会分解出煤气、焦炭和焦炉煤气。
焦炭是炼焦工艺的主要产品，而煤气和焦炉煤气可用作炼铁、发电等其他工业用途。
最后，进行焦炭的处理。
炼焦过程中产生的焦炭需要进行冷却和除尘处理。
冷却可以采用水冷或空气冷却的方式，以控制焦炭的温度，使其适合储运。
而除尘则是通过粉尘收集装置将焦炉煤气中的颗粒物去除，净化气体，达到环保要求。
以上就是炼焦工艺的流程，通过这一系列的步骤，煤炭中的主要有机物质被分离出来，得到焦炭等产品，为各种工业用途提供了重要的原料。
炼焦工艺的持续完善和改进将为煤炭产业的发展提供更大的支持。
煤焦化工艺流程
煤焦化工艺流程
煤焦化工艺是指利用煤炭作为原料，通过一系列的物理、化学
反应，生产焦炭、焦油、气体等产品的过程。
煤焦化工艺流程主要
包括煤炭的预处理、炼焦炉的炼焦过程、炼焦产品的分离和提纯等
环节。
下面将详细介绍煤焦化工艺的流程及其特点。
首先，煤炭的预处理是煤焦化工艺的第一步。
在预处理阶段，
煤炭经过破碎、筛分、混匀等工序，将原煤炭加工成适合炼焦炉使
用的煤炭块。
预处理的目的是提高炼焦炉的装煤密度，保证炼焦炉
的正常操作。
接下来是炼焦炉的炼焦过程。
炼焦炉是煤焦化工艺的核心设备，炼焦炉内部通过高温热解煤炭，产生焦炭、焦油和煤气。
炼焦炉的
炼焦过程主要包括装煤、初期加热、干馏和冷却等阶段。
在这个过
程中，煤炭中的挥发分和焦油被释放出来，形成焦炭和焦油。
随后是炼焦产品的分离和提纯。
在炼焦炉产生的混合气体中，
含有大量的焦油和煤气。
为了提取这些有价值的化工产品，需要经
过冷却、凝结、分离等工序，将焦油和煤气分离出来。
而焦炭则需
要经过冷却、除尘、破碎等工序，提纯成为市场上可销售的焦炭产
品。
总的来说，煤焦化工艺流程是一个复杂的过程，需要各个环节紧密配合，确保生产的安全、稳定和高效。
同时，随着环保意识的提高，煤焦化工艺流程也在不断优化，减少对环境的影响，提高资源利用率。
希望通过不断的技术创新和工艺改进，能够使煤焦化工艺更加环保、高效，为社会和经济发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炼焦用煤的预处理技术
二、配煤的意义和原则
早期炼焦只用单种煤，随着炼焦工业的发展，炼焦煤 贮量明显不足。随着高炉的大型化，对冶金焦质量提出了 更高的要求，单种煤炼焦的矛盾也日益突出，如膨胀压力 大，焦饼收缩量小，容易损坏炉墙，并造成推焦困难等。 针对此种现象，结合我国煤源丰富，煤种齐全，但炼焦煤 贮量较少的现状，走配煤之路势在必行。所以单种煤炼焦 已不可能，必须采用多种煤配合炼焦。
配煤时，焦煤的配入量可在较宽范围内波动，且能获 得强度较高的焦炭。所以配入焦煤的目的是增加焦炭的强 度。由于我国焦煤贮量有限，在配煤时，应尽量减少焦煤 的用量，以节约焦煤。
炼焦用煤的预处理技术
（6）瘦煤 瘦煤的煤化程度较高，是低挥发分的中等变 质程度的黏结性煤，加热时生成的胶质体少，黏度大。单独 炼焦时，能得到块度大、裂纹少、抗碎强度高的焦炭，但焦 炭的熔融性很差，焦炭耐磨性能也差。在配煤时配入瘦煤可 以提高焦炭的块度，作为炼焦配煤效果较好。
在配煤中，加入肥煤后，可起到提高黏结性的作用，所以肥煤是炼 焦配煤中的重要组分，并为多配入黏结性差的煤创造了条件。
炼焦用煤的预处理技术
（5）焦煤 焦煤的变质程度比肥煤稍高，挥发分比肥 煤低，分子结构中大分子侧链比肥煤少，含氧量较低。热 分解时生成的液态产物比肥煤少，但热稳定性更高，胶质 体数量多，黏性大，固化温度较高，半焦收缩量和收缩速 度均较小，所以焦煤炼出的焦炭不仅耐磨强度高、焦块大、 裂纹少，而且抗碎强度也好。就结焦性而言，焦煤是最好 的能炼制出高质量焦炭的煤。
炼焦用煤的预处理技术
（2）长焰煤 长焰煤是烟煤中煤化程度最低的煤，变 质程度比褐煤高。其含氧量高，高沸点的液态产物少，胶 质层厚度小于5mm，因此结焦性能很差，在现代焦炉中不能 炼出合格的焦炭。若采用压紧、薄装及快速加热等方法， 可在土焦炉中炼制出细长条的焦炭。配煤中，加入少量长 焰煤，可起瘦化作用。但长焰煤的配入量较高时，会使焦 炭的耐磨强度降低，特别是配煤中肥煤不多，焦炭质量显 著变坏，因此在配入长焰煤时要注意对焦炭质量的影响。 长焰煤的脆性小，一般难以粉碎，若配入长焰煤时，最好 将其单独粉碎，以免影响焦炭质量的均匀性。
炼焦用煤的预处理技术
配煤炼焦就是将两种或两种以上的单种煤，均匀地按 适当的比例配合，使各种煤之间取长补短，生产出优质焦 炭，并能合理利用煤炭资源，增加炼焦化学产品。
不同的煤种其黏结性不同，从结焦性来说主焦煤最好， 但我国焦煤贮量少，不能满足焦化工业的需要，同时贮量 丰富的其它煤种又不能得到充分利用。因此我国从50年代 就开始了炼焦配煤的研究和生产实践，建立了以气、肥煤 为基础煤种，适当的配入焦煤，使黏结成分、瘦化成分比 例适当，并尽量多配高挥发分弱黏结煤的配煤原则。
（1）褐煤 褐煤是煤化程度最低的煤，变质程度只比泥 炭高，在隔绝空气加热时不产生胶质体，也没有黏结性。在 近代炼焦炉中，不能单独炼成焦炭，但在配煤中加入少量褐 煤以增加配煤的挥发分，已取得一定的成果。如果采用特殊 的工艺处理，褐煤也可以炼焦，在国外某些褐煤多而炼焦煤 少的国家，有的就采用褐煤炼焦，但其工艺过程复杂。
炼焦用煤的预处理技术
第三章
炼焦用煤的预处理技术
第一节 炼焦配煤 第二节 扩大炼焦配煤的途径 第三节 来煤的接受与贮存 第四节 炼焦用煤的粉一节 炼焦配煤
一、单种煤的结焦特性
单种煤的结焦特性是配合煤结焦的基础，了解并掌握单 种煤的结焦特性，是指导配煤比变化的主要依据。
炼焦用煤的预处理技术
（3）气煤 气煤的煤化程度比长焰煤高，煤的分子结构 中侧链多且长，含氧量高。在热解过程中，不仅侧链从缩 合芳环上断裂，而且侧链本身又在氧键处断裂，所以生成 了较多的胶质体，但黏度小，流动性大，其热稳定性差， 容易分解。在生成半焦时，分解出大量的挥发性气体，能 够固化的部分较少。当半焦转化成焦炭时，收缩性大，产 生了很多裂纹，大部分为纵裂纹，所以焦炭细长易碎。
（7）贫煤 贫煤是煤化程度最高的烟煤，属于高变质程 度的煤。贫煤没有黏结性，在炼焦炉中不结焦，故不能单独 炼焦。在配煤中加入少量贫煤可起瘦化剂的作用。因其硬度 大，配入贫煤时最好将其单独粉碎以增加焦块的均匀性。
（8）无烟煤 无烟煤是煤化程度最高的煤。挥发分低， 固定碳含量高，密度大，燃烧时不冒烟，加热时不产生胶质 体，没有黏结性和结焦性。在没有瘦煤的地区可配入无烟煤。
炼焦用煤的预处理技术
为了保证焦炭质量，又利于生产操作，配煤应遵循以 下原则：
（1）保证焦炭质量符合要求； （2）焦炉生产中，注意不要产生过大的膨胀压力，在 结焦末期要有足够的收缩度，避免推焦困难和损坏炉体； （3）充分利用本地区的煤炭资源，做到运输合理，尽 量缩短煤源平均距离，降低生产成本； （4）在尽可能的情况下，适当多配一些高挥发分的煤， 以增加化学产品的产率； （5）在保证焦炭质量的前提下，应多配气煤等弱黏结 性煤，尽量少用优质焦煤，努力做到合理利用我国的煤炭 资源。
在配煤中，气煤含量多，将使焦炭块度降低，但配以 适当的气煤，可以增加焦炭的收缩性，便于推焦，又保护 了炉体，同时可以得到较多的化学产品。由于我国气煤贮 存量大，为了合理利用炼焦煤资源，在炼焦时应尽量多配 气煤。
炼焦用煤的预处理技术
（4）肥煤 肥煤的煤化程度比气煤高，属于中等变质程度的煤。从 分子结构看，肥煤所含的侧链较多，但含氧量少，隔绝空气加热时能产 生大量的分子量较大的液态产物，因此，肥煤产生的胶质体数量最多， 其最大胶质体厚度可达25mm以上，并具有良好的流动性能，且热稳定性 能也好。肥煤胶质体生成温度为320℃，固化温度为460℃，处于胶质体 状态的温度间隔为140℃。如果升温速度为3℃/min ，胶质体的存在时间 可达50min，由此决定了肥煤黏结性最强，是我国炼焦煤的基础煤种之一。 由于其挥发分高，半焦的热分解和热缩聚都比较剧烈，最终收缩量很大， 所以生成焦炭的裂纹较多，又深又宽，且多以横裂纹出现，故易碎成小 块。肥煤单独炼焦时，由于胶质体数量多，又有一定的黏性，膨胀性较 大，导致推焦困难。
