交换机接口及连接[图解]
光纤网络交换机设备的级联图解
光纤网络交换机设备的级联图解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
各种交换机连接方法(DOC)
各种交换机接口及连接方法介绍【详细图文】交换机是使用非常广泛的网络设备，一个家庭如果有两台电脑，那么就很可能选择交换机来共享上网，而一个局域网，交换机是必不可少的设备。
各种交换机接口交换机的接口非常丰富，这里是一些整理的资料，与大家分享。
1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
4、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
本文详细介绍全面图解交换机接口及连接
本文详细介绍全面图解交换机接口及连接交换机在我们的印象中是作为局域网节点连接的网络设备，其实它也在广域网中存在，并且得到大量应用，特别是电信运营企业中，ATM交换机和现在光纤通道交换机等，只不过我们平时很难见到这类交换机而已。
不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T 使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
光纤网络交换机设备的级联(图解)

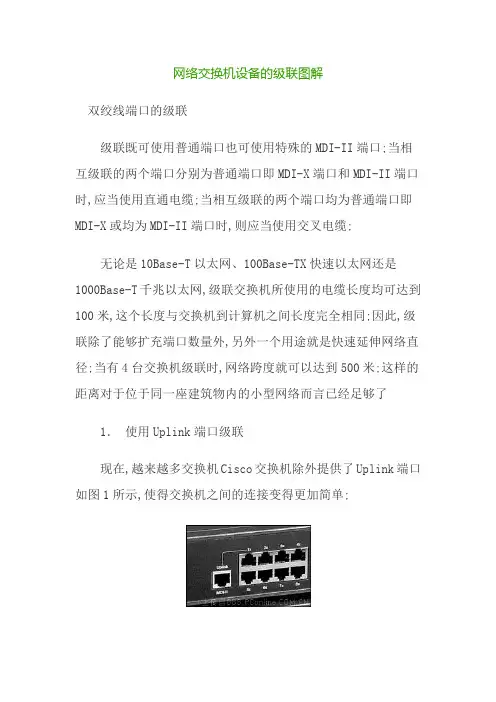

网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink 端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X 转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接“收”时，另一端接“发”。
同理，当一端接“发”时，另一端接“收”（如图4所示）。
交换机详解及安装图示
交换机交换 switching 是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。
广义的交换机switch就是一种在通信系统中完成信息交换功能的设备。
交换和交换机最早起源于电话通讯系统（PSTN），我们现在还能在老电影中看到这样的场面：****（主叫用户）拿起话筒来一阵猛摇，局端是一排插满线头的机器，戴着耳麦的话务小姐接到连接要求后，把线头插在相应的出口，为两个用户端建立起连接，直到通话结束。
这个过程就是通过人工方式建立起来的交换。
当然现在我们早已普及了程控交换机，交换的过程都是自动完成。
在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。
我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。
这种方式就是共享网络带宽。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加到内部地址表中。
使用交换机也可以把网络“分段”，通过对照地址表，交换机只允许必要的网络流量通过交换机。
通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。
交换机在同一时刻可进行多个端口对之间的数据传输。
每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。
当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。
光纤网络交换机设备的级联图解
网络交换机设备的级联图解双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口;当相互级联的两个端口分别为普通端口即MDI-X端口和MDI-II端口时,应当使用直通电缆;当相互级联的两个端口均为普通端口即MDI-X或均为MDI-II端口时,则应当使用交叉电缆;无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网,级联交换机所使用的电缆长度均可达到100米,这个长度与交换机到计算机之间长度完全相同;因此,级联除了能够扩充端口数量外,另外一个用途就是快速延伸网络直径;当有4台交换机级联时,网络跨度就可以达到500米;这样的距离对于位于同一座建筑物内的小型网络而言已经足够了1．使用Uplink端口级联现在,越来越多交换机Cisco交换机除外提供了Uplink端口如图1所示,使得交换机之间的连接变得更加简单;图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口,可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口如图2所示,这种连接方式跟计算机与交换机之间的连接完全相同;需要注意的是,有些品牌的交换机如3Com使用一个普通端口兼作Uplink端口,并利用一个开关MDI/MDI-X转换开关在两种类型间进行切换;图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵,所以,光纤主要被用于核心交换机和骨干交换机之间连接,或被用于骨干交换机之间的级联;需要注意的是,光纤端口均没有堆叠的能力,只能被用于级联;1．光纤跳线的交叉连接所有交换机的光纤端口都是2个,分别是一发一收;当然,光纤跳线也必须是2根,否则端口之间将无法进行通讯;当交换机通过光纤端口级联时,必须将光纤跳线两端的收发对调,当一端接“收”时,另一端接“发”;同理,当一端接“发”时,另一端接“收”如图4所示;令人欣慰的是,Cisco GBIC光纤模块都标记有收发标志,左侧向内的箭头表示“收”,右侧向外的箭头表示“发”;如果光纤跳线的两端均连接“收”或“发”,则该端口的LED指示灯不亮,表示该连接为失败;只有当光纤端口连接成功后,LED指示灯才转为绿色;图3 光纤端口的级联同样,当骨干交换机连接至核心交换机时,光纤的收发端口之间也必须交叉连接如图所示;图4 核心交换机与骨干交换机的连接2．光纤跳线及光纤端口类型光纤跳线分为单模光纤和多模光纤;交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致,也就是说,如果综合布线时使用的多模光纤,那么,交换机的光纤接口就必须执行1000Base-SX标准,也必须使用多模光纤跳线；如果综合布线时使用的单模光纤,那么,交换机的光纤接口就必须执行1000Base-LX/LH标准,也必须使用单模光纤跳线;需要注意的是,多模光纤有两种类型,即125μm和50/125μm;虽然交换机的光纤端口完全相同,而且两者也都执行1000Base-SX标准,但光纤跳线的芯径必须与光缆的芯径完全相同,否则,将导致连通性故障;另外,相互连接的光纤端口的类型必须完全相同,或者均为多模光纤端口,或者均为单模光纤端口;一端是多模光纤端口,而另一端是单模光纤端口,将无法连接在一起;3．传输速率与双工模式与1000Base-T不同,1000Base-SX、1000Base-LX/LH和1000Base-ZX均不能支持自适应,不同速率和双工工作模式的端口将无法连接并通讯;因此,要求相互连接的光纤端口必须拥有完全相同的传输速率和双工工作模式,既不可将1000Mbps的光纤端口与100Mbps的光纤端口连接在一起,也不可将全双工模式的光纤端口与半双工模式的光纤端口连接在一起,否则,将导致连通性故障;。
交换机接口及连接（图解）
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10B ase-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Ba se-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10B ase-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是R J-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Ba se-TX区别，就称之为“100Bas e-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbp s时代产没有得到广泛应用，它主要是从1000Ba se技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
IXP2000型交换机告警引出接线图
IXP2000型交换机告警引出接线图（RJ45接口）
紧急告警
1．J1只引出7，8线。
当紧急告警出现时，7，8断路，开关断开指示灯熄灭。
当紧急告警消失时，7，8短路，开关闭合指示灯点亮。
大告警
1．J2只引出7，8线。
当大告警出现时，3，4断路，开关断开指示灯熄灭。
当紧大告警消失时，3，4短路，开关闭合指示灯点亮。
小告警
1．J2只引出7，8线。
当大告警出现时，7，8断路，开关断开指示灯熄灭。
当紧大告警消失时，7，8短路，开关闭合指示灯点亮。
小告警用于描述独立交换机的典型问题，如接口板（电话）的损耗的变化，无需输出到告警终端。
图1 1，2，3，4中继旁路告警等） 紧急告警7，8连通） J1
小告警7，8连通） 大告警3，4连通） J2。
5-交换机接口及连接技巧
全面图文解析：交换机接口及连接技巧交换机在我们的印象中是作为局域网节点连接的网络设备，其实它也在广域网中存在，并且得到大量应用，特别是电信运营企业中，ATM交换机和现在光纤通道交换机等，只不过我们平时很难见到这类交换机而已。
不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
l一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
交换机的连接方式详解图
交换机是一种最为基础的网络连接设备;它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接,相信读者朋友们已经能够掌握;本文结合图例,主要介绍多台交换机在网络中同时使用时的连接问题;多台交换机的连接方式无外乎两种：级联跟堆叠;下面针对这两种连接方式,分别介绍实现原理及详细的连接过程;1、交换机级联这是最常用的一种多台交换机连接方式,它通过交换机上的级联口UpLink进行连接;需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降;级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口如RJ-45端口进行连接;需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线第1-3与2-6线脚对调;其连接示意如图1所示;图1使用Uplink端口级联在所有交换机端口中,都会在旁边包含一个Uplink端口,如图2所示;此端口是专门为上行连接提供的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可注意,并不是Uplink端口的相互连接;图2其连接示意如图3所示;图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用;交换机的堆叠是扩展端口最快捷、最便利的方式,同时堆叠后的带宽是单一交换机端口速率的几十倍;但是,并不是所有的交换机都支持堆叠的,这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌;它主要通过厂家提供的一条专用连接电缆,从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口;堆叠中的所有交换机可视为一个整体的交换机来进行管理;提示：采用堆叠方式的交换机要受到种类和相互距离的限制;首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右,故只能在很近的距离内使用堆叠功能;总结：综合以上两种方式来看,交换机的级联方式实现简单,只需一根普通的双绞线即可,节约成本而且基本不受距离的限制；而堆叠方式投资相对较大,且只能在很短的距离内连接,实现起来比较困难;但也要认识到,堆叠方式比级联方式具有更好的性能,信号不易衰竭,且通过堆叠方式,可以集中管理多台交换机,大大减化了管理工作量；如果实在需要采用级联,也最好选用Uplink端口的连接方式;因为这可以在最大程度上保证信号强度,如果是普通端口之间的连接,必定会使网络信号严重受损;。
电话交换机接线图及安装接线示意图
电话交换机接线图及安装接线示意图电话交换机接线图及安装接线示意图2009-06-24 16:37:13| 分类: 默认分类 | 标签: |字号大中小订阅目前，国内程控交换机用户接口输出采用三种接口，一是分机板端口采用RJ11(小型)电话口，二是采用25针插座，2002年以前老式接口均采用，(像打印机插座一样);三是现在最流行的是用RJ45网络接口方式。
一、小型电话交换机采用RJ11水晶头，这种最为简单，标明了RJ11分机及外线端口，国内如佛山产的电话交换机、广东产的程控交换机及TCL王牌都采用此接口，RJ11水晶头只要中间两芯。
(略)二、程控电话交换机采用25针插座输出，接法详见如示意图。
(国产电话交换机用电脑25针各厂家接法相同<如上海产的,温州产的等)此机型安装接线说明:9针插座为中继板(TRK)端口，25针插座为用户分机板(EXT)端口;每个9针插座可以接入4条中继线，每个25针插座可以接出8门分机线;用户分机板(EXT)端口排序是在“交换机背面”数，从“右”往“左”数第一块是第1号用户分机板(总机在此板的第一对线为8000总机)。
从“右”往“左”数第二块是第2号用户分机板，依次类推。
采用RJ45网络接口输出，为最新电话交换机接口方式，接法详见如示意图图。
三、程控电话交换机(凡是国内电话交换机用RJ45各厂家接法相同)此机型安装接线说明:每个RJ45插座可以接入4门分机线;一块用户板有两个RJ 45插座共8门分机线;用户中继板(标有TRK)端口;用户分机板(标有EXT)端口排序是在“交换机背面”数，标有EXT从“右”往“左”数第一块是上面为第1号用户分机端口(总机在此板的第一对线为8000总机)，下面为第2号用户分机端口。
从“右”往“左”数第二块是第2号用户分机板，上面为第3号用户分机端口，下面为第4号用户分机端口，依次类推。
各种集团电话交换机接线示意图-程控电话交换机接线图电话交换机与电缆分线盒接法图电话交换机输出线接到分线盒背面,分线盒正面接用户安装的电话线或网线或通信电缆到各部门或办公室,如图例.电话交换机与配线箱接法接法图1、配线箱模块不做回线接法。
电话交换机接线图及安装接线示意图
电话交换机接线图及安装接线示意图2009-06-24 16:37:13| 分类：默认分类| 标签：|字号大中小订阅目前，国内程控交换机用户接口输出采用三种接口，一是分机板端口采用RJ11（小型）电话口，二是采用25针插座，2002年以前老式接口均采用，（像打印机插座一样）；三是现在最流行的是用RJ45网络接口方式。
一、小型电话交换机采用RJ11水晶头，这种最为简单，标明了RJ11分机及外线端口，国内如佛山产的电话交换机、广东产的程控交换机及TCL王牌都采用此接口，RJ11水晶头只要中间两芯。
（略）二、程控电话交换机采用25针插座输出，接法详见如示意图。
(国产电话交换机用电脑25针各厂家接法相同<如上海产的,温州产的等）此机型安装接线说明：9针插座为中继板（TRK）端口，25针插座为用户分机板（EXT）端口；每个9针插座可以接入4条中继线，每个25针插座可以接出8门分机线；用户分机板（EXT）端口排序是在“交换机背面”数，从“右”往“左”数第一块是第1号用户分机板（总机在此板的第一对线为8000总机）。
从“右”往“左”数第二块是第2号用户分机板，依次类推。
三、程控电话交换机采用RJ45网络接口输出，为最新电话交换机接口方式，接法详见如示意图图。
（凡是国内电话交换机用RJ45各厂家接法相同）此机型安装接线说明：每个RJ45插座可以接入4门分机线；一块用户板有两个RJ 45插座共8门分机线；用户中继板（标有TRK）端口；用户分机板（标有EXT）端口排序是在“交换机背面”数，标有EXT从“右”往“左”数第一块是上面为第1号用户分机端口（总机在此板的第一对线为8000总机），下面为第2号用户分机端口。
从“右”往“左”数第二块是第2号用户分机板，上面为第3号用户分机端口，下面为第4号用户分机端口，依次类推。
各种集团电话交换机接线示意图-程控电话交换机接线图电话交换机与电缆分线盒接法图电话交换机输出线接到分线盒背面,分线盒正面接用户安装的电话线或网线或通信电缆到各部门或办公室,如图例.电话交换机与配线箱接法接法图1、配线箱模块不做回线接法。
各种交换机接口及连接方法介绍
GE 通常就是千兆以太网COMBO口么也是千兆口，但是需要配模块，可以用光模块，也可以用电口。
光口就是可以接光纤，电口就是跟GE一样了，所以叫COMBO口。
各种交换机接口及连接方法介绍【详细图文】作者:admin 时间:2010-8-30 0:35:49 浏览:12174交换机是使用非常广泛的网络设备，一个家庭如果有两台电脑，那么就很可能选择交换机来共享上网，而一个局域网，交换机是必不可少的设备。
各种交换机接口交换机的接口非常丰富，这里是一些整理的资料，与大家分享。
1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全面图解交换机接口及连接
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型
1、双绞线RJ-45接口
这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图2
2、光纤接口
对于光纤这种传输介质虽然早在100Base 时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX 区别，就称之为“100Base-FX ”，其中的“F ”就是光纤“Fiber ”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps 时代产没有得到广泛应用，它主要是从1000Base 技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
目前光纤传输介质发展相当迅速，各种光纤接口也是层出不究，不过在局域网交换机中，光纤接口主要是SC 类型，无论是在100Base-FX ，还是在1000Base-FX 网络中。
SC 接口的芯在接头里面，如图3左图所示的是一款100Base-FX
网络的
图1
SC光纤接口模块，其右图为一款提供了4个SC光纤接口的光纤交换机。
图2中所示交换机中也有2个SC光纤接口。
图3
从图2和图3右图交换机的SC接口外观可以看出，它与RJ-45接口非常类似，不过SC接口看似更扁些，缺口浅些。
主要看其中的接触芯片是一什么类型的，如果是8条铜弹片，则是RJ-45接口，而里面如果是一根铜柱则是SC光纤接口。
3、AUI接口与BNC
AUI接口是专门用于连接粗同轴电缆的，虽然目前这种网络在局域网中并不多见，但在一些大型企业网络中，仍可能有一些遗留下来的粗同轴电缆令牌网络设备，所以有些交换机也保留了少数AUI接口，以更大限度地满足用户需求。
AUI 接口是一个15针“D”形接口，类似于显示器接口。
这种接口同样也在许多网络设备中见到，如路由器，甚至服务器中，如图4所示的就是路由器上的AUI接口示意图。
图4
BNC则是专门用于与细同轴电缆连接的接口，目前提供这种接口的交换机比较少见。
但在一些RJ-45以太网交换机和集线器中还提供少数BNC接口，专门用于与细同轴电缆作为传输介质的令牌网络连接。
为了向大家出示BNC的真实外观，下面以BNC接口网卡向大家展示，如图5所示。
图5
4、Console接口
这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。
而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。
虽然理论上来说，交换机的基本配置必须通过Console（控制）端口，但有些品牌的交换机的基本配
置在出厂时就已配置好了，不须要进行诸如IP地址、基本用户名之类的基本配置，所以这类网管型交换机就不用提供这个Console接口了，而且就目前来说还占多数。
这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。
当然也有一些交换机还是提供了Console接口的，但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，如图6所示。
而有的则采用串口作为Console接口，如图7所示。
图6
图7
从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”形接口。
它们俗称为“DB-9”接口，但都是用进行交换机配置的。
除了以上两种交换机Console端口外，还有一种接口也常用于交换机的配置，那就是25针的“D”形接口。
无论交换机采用DB-9或DB-25串行接口，还是采用RJ-45接口，在进行交换机配置时，一般都需要通过专门的Console线连接至配置用计算机（通常称作终端）的串行口，与交换机不同的Console端口相适应。
Console线也分为两种，一种是串行线，即两端均为串行接口（两端均为母头或一端为公头，另一端为母头），两端可以分别插入至计算机的串口和交换机的Console端口；另一种是两端均为RJ-45接头（RJ-45-to-RJ-45）的扁平线。
由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图8所示的RJ-45-to-DB-9（或RJ-45-to-DB-25）的适配器。
通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应
的DB-9或DB-25适配器的。
图8
5、FDDI接口
在早期的100Mbps时代，还有一种FDDI网络类型，它的中文名为“光纤分布式数据接口”，很明显它的传输介质也是光纤，其接口类型主要是SC类型。
目前由于它的优势不明显，目前也基本上不见了。
至于交换机的接口类型，在此就只介绍以上这些了，当然还会有一些接口类型，如前面所说的ATM网络接口，还有就是光纤网络接口的类型也远不止SC这一种，不过在企业局域网交换机中，这些接口通常不会遇到，所以在此不作具体介绍。
二、交换机的连接
因为交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的交换机接口上即可。
下面只简单介绍一下网管型交换机的配置连接。
网管型交换机的配置通常是利用一台便携式笔记本电脑进行的，它的连接就是通过随交换机附带的一条配置电缆进行的。
配置电缆的一端连接在交换机的Console端口，另一端就连接在笔记本电脑（当然也可以是台式电脑）的串口上。
配置电缆的类型因相应交换机的Console接口类型不同而不同，通常是一条两端都是母头，或一端为公头，另一端为母头的串行电缆，当然还有一种就是只是一条两端为RJ-45的双绞网线（比较少见）。
配置连接如图9所示。
图9
好了，关于交换机的接口及连接就介绍至此。
从文中介绍可知，交换机的接口类型远没有路由器接口那么复杂，它主要是针对于各种局域网和传输介质类型来设置的。
而没有路由器所具复杂的有广域网接口。
正因如此，交换机的连接也相对要简单得多，只需要用相应的传输介质接头插入相应交换机端口即可，只是在对网管型交换机进行基本配置时，要稍加注意连接方式。
