GB防火卷帘
防火卷帘门的技术标准要求
防火卷帘门的技术标准要求一、产品必须满足下列规范及要求：《高层民用建筑设计防火规范》GB50045-95（2005年版）、《民用建筑电气设计规范》JGJ16-2008、《防火卷帘》GB14102-2005、《门和卷帘的耐火试验方法》（GB/T7633-2008)，以及其他国家和地方、行业颁布的相关消防法规、消防技术规范和管理规定。
二、技术指标及要求：为特级无机双轨双帘防火卷帘门，可防火、防烟、防风、防盗，可与烟感、温感报警系统配套使用，以背火面温升做耐火极限判定耐火极限，耐火极限3小时，帘面为由无机纤维材料制作；启闭方式为垂直卷，帘面数量为2个；所有防火卷帘门均应为电动和手动两种控制方式；所有防火卷帘门机械设备箱四周无有效防火分隔处，其两侧及顶至结构楼板底（梁底）均应做防火处理，且其耐火极限不小于3小时。
用于疏散通道或防火分隔的电动防火卷帘两侧设置专用感烟、感温探测器组和声光报警器；当发生火灾时，打开声光报警器，疏散通道的电动防火卷帘由烟温感探测器控制二步下落到底，防火分隔的电动防火卷帘由烟感探测器控制一步下落到底，并反馈卷帘动作和关闭信号。
卷帘门两侧设就地控制按钮，底距地 1.5米，并设有防误动保护装置。
三、技术要求：1.外观质量：1.1.防火卷帘金属部件不应有裂缝、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，其表面应做防腐处理，涂层、镀锌层应均匀，不得有斑剥、流淌现象。
1.2.防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不均及色差等缺陷。
夹板应平直、夹持应牢固，基布的经向应是帘面的受力方向，帘面应美观、平直、整洁。
1.3.相对运动件的切割、弯曲、冲钻等加工处不应有毛刺。
1.4.各零部件的组装、拼接处不应有错位，焊接处应牢固、外观应平整，不应有夹渣、漏焊、疏松等问题。
1.5.所有紧固件应紧牢，不应有松动现象。
1.6.两幅卷帘应有平板以保证其同步和装饰效果。
GB14102-2005防火卷帘
GB14102-2005 《防火卷帘》前言本标准的第６章和第８章为强制性内容，其余为推荐性内容。
本标准代替GB14102—1993《钢质防火卷帘通用技术条件》，与GB14102—1993相比主要变化如下：——标准名称《钢质防火卷帘通用技术条件》修订为《防火卷帘》；——增加了术语和定义（见第３章）；——增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符合（见4.2）；——代号中增加了示例（见4.3）；——取消了按安装位置和安装型式分类，增加了按帘面数量和启闭方式分类，将耐火时间分类的四个表合为一个表（1993版的表2、表3、表4、表5，本版的表4）；——增加了对无机纤维复合防火卷帘帘面外观质量的要求（6.1.2）；——将材料与零部件分两条编写，并将帘板、导轨、门楣、座板等归为零部件一条（1993版5.45.5、5.6、5.7、5.8、5.9、5.10、5.11、5.12，本版的6.2、6.3）；——增加了对无机纤维复合防火卷帘帘面的要求（见6.3.3）；——取消了对帘板直线度的要求（1993版5.6.3）；——修改了帘板尺寸允许偏差和串接后的摆动角度（1993版5.5、5.6.1，本版6.3.16.3.2.1）；——增加了对侧向防火卷帘导轨的要求（见6.3.4.3）。
——增加了导轨和门楣防烟装置的示意图（见图3、图4）；——增加了对卷轴的要求（见6.3.7.3、6.3.7.4）；——增加了侧身和水平卷帘启闭平均速度的要求（见6.4.5）；——修改了垂直卷帘启闭的平均速度和自重下降速度（1993年版5.10.2，本版6.4.5）；——修改了卷门机、电器安装，增加了规范性附录Ａ“防火卷帘用卷门机要求和试验方法”和规范性附录Ｂ“防火卷帘用控制箱要求和试验方法”（1993年版5.11、5.12，本版附录Ａ、附录Ｂ）；——修改了噪声、防烟性能、耐火性能的要求，增加了性能要求（1993年版5.3、5.13、5.15，本版6.4）；——取消了钢质防火卷帘与墙体的安装要求（1993年版5.16）；——调整了试验方法一章的编排顺序，修改了试验方法的内容（见第７章）；——修改了检验数量及判定规则（1993年版7.2.2，本版8.3）。
防火卷帘规范解读
防火卷帘规范解读防火卷帘作为一种防火分隔设施，在生活中应用广泛。
在GB50166-2013《火灾自动报警系统设计规范》对防火门及防火卷帘系统联动控制设计中做出如下规定：由以上规定我们不难得出如下结论：1、疏散通道和非疏散通道联动要求不同。
在很多工程中混淆了疏散通道和非疏散通道，往往将卷帘动作设置为一步降至地面，还有些设备厂家将控制器设置为延时下降。
实际这种状态存在极大安全隐患。
人员疏散需要一定的时间，如果发生火警信号就第一时间关闭防火卷帘，延时的几十秒时间根本不能满足疏散要求。
即时卷帘按钮可以操控，在烟雾和火情状况影响下，要么人员不懂得操控，要么因惊恐在操控后不去恢复卷帘，导致失去卷帘分隔意义。
因此除中庭，天井，自动扶梯之外防火卷帘应严格按疏散通道卷帘设计要求施工。
2、对于非疏散通道防火卷帘无专用探测器设置要求，防火分区内任两只独立火灾探测器的报警信号，触发联动防火卷帘下降到地面。
3、对于疏散通道防火卷帘则下降分为两步：降至1.8米：1）防火分区内任两只独立的感烟火灾探测器的报警信号（规范此处表述不够严谨，对于地下室很多设计采用温感）联动控制防火卷两降至1.8米。
联动同非疏散通道。
2）一只专门用于联动防火卷帘的感烟火灾探测器报警信号联动控制防火卷两降至1.8米。
疏散通道防火卷帘联动应设置专用感烟探测器，联动程序应包括两只烟感报警信号和一只专用烟感报警信号。
降至地面：任一只专门用于联动防火卷帘的感温火灾探测器的报警信号联动控制防火卷帘降至地面。
疏散通道防火卷帘联动应设置专用感温探测器，4、为保证联动可靠性规范对温感数量做出规定：在卷帘的任一侧距卷帘纵深0.5m~5m 内应设置不少于两只专门用于联动防火卷帘的感温火灾探测器。
注意是任一侧不少于，即在卷帘两侧5米范围内应有不少于4只专用感温探测器报警信号参与联动。
条文说明对于两只探测器解释：在卷帘的任一侧离卷帘纵深0.5m~5m内设置不少于2只专门用于联动防火卷帘的感温火灾探测器，是为了保障防火卷帘在火势蔓延到防火卷两前及时动作，也是为了防止单只探测器由于偶发故障而不能动作。
GB 50877-2014 防火卷帘、防火门、防火窗施工及验收规范
中华人民共和国国家标准防火卷帘、防火门、防火窗施工及验收规范Code for installation and acceptance of fire resistant shutters, fire resistantdoorsets and fire resistant windowsGB 50877—2014发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部发布时间：2014年1月9日施行日期：2014年8月1日中国计划出版社2014 北京中华人民共和国住房和城乡建设部公告第291号住房城乡建设部关于发布国家标准《防火卷帘、防火门、防火窗施工及验收规范》的公告现批准《防火卷帘、防火门、防火窗施工及验收规范》为国家标准，编号为GB 50877—2014，自2014年8月1日起实施。
其中，第3.0.7、4.1.1、4.2.1、4.3.1、4.4.1、5.1.2、5.2.9、7.1.1 条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2014年1月9日前言本规范是根据原建设部《关于印发〈二〇〇一～二〇〇二年度工程建设国家标准制订、修订计划〉的通知》（建标〔2002〕85号）的要求，由辽宁省公安消防总队、公安部天津消防研究所会向有关单位共同编制完成。
在本规范编制过程中，编制组遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针，深入调研防火卷帘、防火门、防火窗的生产、设计、施工及运行现状，认真总结丁平里应用实践经验，积极吸纳消防科技成果，并广泛征求有关科研、设计、生产及消防监督等方面的意见，在上述工作基础上完成规范报批稿，最后报住房城乡建设部审查定稿。
本规范共分8章和5个附录，主要内容包括：总则，术语，基本规定，进场检验，安装，功能调试，验收，使用与维护等。

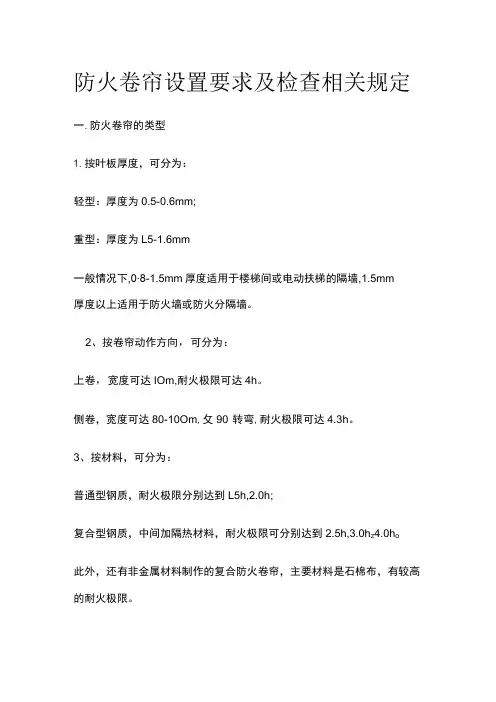

防火卷帘设置要求及检查相关规定
防火卷帘设置要求及检查相关规定一.防火卷帘的类型1.按叶板厚度，可分为：轻型：厚度为0.5-0.6mm;重型：厚度为L5-1.6mm°一般情况下,0∙8-1.5mm厚度适用于楼梯间或电动扶梯的隔墙,1.5mm厚度以上适用于防火墙或防火分隔墙。
2、按卷帘动作方向，可分为：上卷，宽度可达IOm,耐火极限可达4h。
侧卷，宽度可达80-10Om,攵90°转弯,耐火极限可达4.3h。
3、按材料，可分为：普通型钢质，耐火极限分别达到L5h,2.0h;复合型钢质，中间加隔热材料，耐火极限可分别达到2.5h,3.0h z4.0h o此外，还有非金属材料制作的复合防火卷帘，主要材料是石棉布，有较高的耐火极限。
二、防火卷帘的设置要求1.替代防火墙的防火卷帘应符合防火墙耐火极限的判定条件，或在其两侧设冷却水幕，计算水量时，其火灾延续时间按不小于3.00h考虑。
2、设在疏散走道和前室的防火卷帘应具有延时下降功能。
在卷帘两侧设置启闭装置，并应能电动和手动控制。
3、需在火灾时自动降落的防火卷帘，应具有信号反馈的功能。
4、应有防火防烟密封措施。
两侧压差为20Pa时,漏烟量小于0.2m3∕m∖min o5、不宜采用侧式防火卷帘；6、防火卷帘的耐火极限不应低于规范对所设置部位的耐火极限要求。
防火卷帘应符合现行国家标准《防火卷帘》GB14102的规定。
三、防火卷帘的设置部位一般设置在电梯厅、自动扶梯周围，中庭与楼层走道、过厅相通的开口部位，生产车间中大面积工艺洞口以及设置防火墙有困难的部位等。
需要注意的是，为保证安全，除中庭外，当防火分隔部位的宽度不大于30m 时，防火卷帘的宽度不应大于IOm;当防火分隔部位的宽度大于30m时，防火卷帘的宽度不应大于该防火分隔部位宽度的1/3,且不应大于20m。
四、防火卷帘的检查1.防火卷帘的设置部位防火卷帘常见的设置部位有自动扶梯周围、与中庭相连通的过厅和通道等处，防火卷帘下方不得有影响其下降的障碍物，具体位置需对照建筑平面图进行检查。
gb50877-2014
为保证防火卷帘、防火门、防火窗的施工质量和功能，减少火灾隐患，保护人身和财产安全，特制定本规范。
1.0.2本规范适用于新建、扩建、改建工程中防火卷帘、防火门、防火窗的施工、验收和维护管理。
1.0.3防火卷帘、防火门、防火窗施工及验收所采用的工程技术文件和合同文件中的施工及验收要求不得低于本规范的规定。
1.0.4防火卷帘、防火门、防火窗的施工、验收和维护管理，除应符合木材规范外，还应符合现行国家标准。
2.0.1防火卷帘及其框架能在一定时间内满足防火完整性和隔热要求。
2.0.2钢制防火卷帘由钢制材料制成，如窗帘板、导轨、座板、门套、柜体等，并配有带卷帘和控制箱的防火卷帘。
2.0.3无机纤维复合防火卷帘采用无机纤维材料作为幕墙表面（内装不锈钢丝或不锈钢钢丝绳），夹板、导轨、座板、门套、柜体等钢材，并设有防火门卷帘和控制箱。
2.0.4防火门SCT与门框在一定时间内能满足防火完整性和隔热要求。
2O、5防火窗与框架一起，能在一定时间内满足防火完整性和隔热要求。
2.0.6固定防火窗。
2.0.7活动防火窗设可开启的窗扇，并设有开闭控制装置。
2.0.8温控释放装置采用工作温度为73℃±0.5℃的感温元件，根据自身重量控制防火卷帘或防火窗落下或关闭的装置。
三。
0.1施工现场管理人员应有相应的施工技术标准、工艺规程和实施方案、质量管理制度、施工质量控制和检验制度。
施工现场的质量管理应按本规范附录A的要求进行检查和记录。
三。
O、2在建造防火卷帘、防火门和防火窗之前，应提供以下技术资料：1。
完成经批准的施工图、设计规范、设计变更通知单等设计文件。
6相关文件、记录、资料清单应齐全。
1我要检查防火卷帘、防火门和防火窗的主要部件和附件。
检查由施工单位进行，监理单位监督。
需要抽查的，监理工程师应当进行抽查，并送市场准入制度规定的法定检验机构进行复检。
不合格的不得安装。
1.4.2防火卷帘、防火门、防火窗的主要及附件应按本规范附录c表c.0.11的规定填写检验记录。
国标防火卷帘高度要求标准
国标防火卷帘高度要求标准
根据国家标准，防火卷帘是指在发生火灾时能够阻挡火势蔓延，保护人员和财产安全的一种设施。
防火卷帘的高度要求标准是非常
重要的，因为它直接关系到防火卷帘的防火性能和有效性。
根据国
家标准，防火卷帘的高度要求如下：
1. 防火卷帘的下降高度应符合设计要求，一般情况下，应能够
完全覆盖建筑物的门窗口，并且在下降过程中不得出现卡阻、卡滞
等现象。
2. 防火卷帘的上升高度应符合设计要求，一般情况下，应能够
完全卷入卷轴箱内，确保不影响建筑物的正常使用。
3. 防火卷帘的高度应根据建筑物的实际情况进行设计，一般情
况下，应能够覆盖建筑物的所有门窗口，并且在下降时能够有效地
阻挡火势蔓延。
4. 防火卷帘的高度应符合国家相关法规和标准的要求，必须经
过严格的检测和认证，确保其防火性能和安全性能达到国家标准要求。
总之，防火卷帘的高度要求标准是非常重要的，设计、安装和使用防火卷帘时必须严格按照国家标准的要求进行，确保其防火性能和安全性能达到国家标准要求，从而有效地保护人员和财产的安全。
防火卷帘门国标
防火卷帘门国标
防火卷帘门国标是指中国国家标准GB 14102-2005《防火卷帘门通用技术条件》。
该标准规定了防火卷帘门的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
根据国标规定，防火卷帘门应符合以下要求：
1. 防火卷帘门应具有防火、隔热、防烟、防水的功能，其耐火极限不应低于3小时。
2. 防火卷帘门应采用水雾灭火或气体灭火的方式，以增强其灭火效果。
3. 防火卷帘门应具有自动控制和手动控制两种方式，并应采用机械或电动控制方式。
4. 防火卷帘门的启闭应灵活，无卡滞、停滞等现象。
5. 防火卷帘门的材料应采用耐火、耐腐蚀、不易变形的材料，并应具有防水的功能。
6. 防火卷帘门的电器设备应符合相关标准要求，并应具有过载保护和短路保护等功能。
7. 防火卷帘门的外观质量应符合要求，表面应平整、光滑、无气泡、无划痕等缺陷。
8. 防火卷帘门的尺寸和安装位置应符合设计要求，并应与周围环境相协调。
9. 防火卷帘门的运输和贮存应符合要求，并应采取措施防止变形、损坏等现象。
总之，防火卷帘门国标是针对防火卷帘门设计和制造的重要标准，对于保障人员生命财产安全具有重要意义。
在实际应用中，应严格按照国标要求选择和使用防火卷帘门，以确保其具有良好的防火性能和使用效果。
防火卷帘GB50877-2014
防火卷帘、防火门、防火窗施工及验收规范GB 50877—2014施行日期：2014年8月1日自己注释：检查数量（除非特殊标注）：统统都是全数检查。
一、防火卷帘防火卷帘时，应符合下列规定：《建规》30m10m；当防火分隔部位的宽度1/3，20m。
（按各自防火分区分别计算）2 防火卷帘应具有火灾时靠自重自动关闭功能。
3 除本规范另有规定外，防火卷帘的耐火极限不应低于本规范对所设置部位墙体的耐火极限要求。
当防火卷帘的耐火极限符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定条件时，可不设置自动喷水灭火系统保护。
当防火卷帘的耐火极限仅符合现行国家标准《门和卷帘的耐火试验方法》有关耐火完整性的判定条件时，应设置自动喷水灭火系统保护。
4 防火卷帘应具有防烟性能，与楼板、梁、墙、柱之间的空隙应采用防火封堵材料封堵。
5 需在火灾时自动降落的防火卷帘，应具有信号反馈的功能。
条文说明：防火卷帘存在着防烟效果差、可靠性低等问题。
因此，设计中要尽量减少防火卷帘的使用。
本条所指防火分隔部位的宽度是指某一防火分隔区域与相邻防火分隔区域两两之间需要进行分隔的部位的总宽度。
如某防火分隔区域为B，与相邻的防火分隔区域A有1条边L1相邻，则B区的防火分隔部位的总宽度为L1；与相邻的防火分隔区域A有2条边L1、L2相邻，则B区的防火分隔部位的总宽度为L1与L2之和；与相邻的防火分隔区域A和C分别有1条边L1、L2相邻，则B区的防火分隔部位的总宽度可以分别按L1和L2计算，而不需要叠加。
联动控制设计《火规》4.6.2 防火卷帘的升降应由防火卷帘控制器控制。
4.6.3 疏散通道上设置的防火卷帘1 联动控制方式的报警信号应联动控制防火卷帘下降至距楼板面1.8m处；信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深0.5m～5m 内应设置不少于2 只专门用于联(消防交流蔻，群46944-9530）2 手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。
(整理)防火卷帘GB14102-
二、安全预评价（5）为保障评价对象建成或实施后能安全运行，应从评价对象的总图布置、功能分布、工艺流程、设施、设备、装置等方面提出安全技术对策措施；从评价对象的组织机构设置、人员管理、物料管理、应急救援管理等方面提出安全管理对策措施；从保证评价对象安全运行的需要提出其他安全对策措施。对策措施的建议应有针对性、技术可行性和经济合理性，可分为应采纳和宜采纳两种类型。
以森林为例，木材、药品、休闲娱乐、植物基因、教育、人类住区等都是森林的直接使用价值。
（1）非煤矿矿山的建设项目（注：对煤矿建设项目有单独特别规定）；
（2）评价范围。根据评价机构专业特长和工作能力，确定其相应的评价范围。
1.准备阶段
环境敏感区，是指依法设立的各级各类自然、文化保护地，以及对建设项目的某类污染因子或者生态影响因子特别敏感的区域。（7）环境影响评价的结论。
（2）规划实施中
防火卷帘门规范样本【完整版】
防火卷帘门规范样本【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）DB 山东省地方标准DB37/×××-2004特级防火卷帘〔送审稿〕2004—××—××发布 2004—××—××实施山东省质量技术监督局发布前言本标准从2004年月日实施。
本标准由山东省公安厅消防局提出。
本标准由山东省公安厅消防局负责起草。
本标准参编单位：淄博汇美装饰消防工程、威海永利坚装饰、潍坊信泰消防器材、青岛琴合门业。
本标准主要起草人：李国华、陈兵、朱泽瀛、李国才、吴维慧、仉佃仪。
特级防火卷帘1 范围本标准规定了特级防火卷帘的定义、分类、要求、试验方法、检验规那么、标志、包装、运输和储存。
本标准适用于工业与民用建筑中要求以背火面温升、完整性、支持能力为耐火极限判定条件，具有防火、防烟、隔热功能的特级防火卷帘。
2 标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适用于本局部，然而，鼓励根据本标准达成的协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件，其最新版本适用于标准。
GB/T1102 制绳用钢丝GB1243 短节距传动用精密滚子链和链轮GB2828 逐批检查计数抽样程序及抽样表〔适用于连续批的检查〕GB/T3923.1 纺织品强物拉伸性能第1局部：断裂强力和断裂伸长率的测定条件法GB/T5454 纺织品燃烧性能试验氧指数法GB/T5455 纺织品燃烧性能试验垂直法GB5464 建筑材料不燃性试验方法GB7633 门和卷帘的耐火试验方法GB8624 建筑材料燃烧性能分级方法GB14102 钢质防火卷帘通用技术条件GA386 防火卷帘控制器3 定义特级防火卷帘指用钢质材料或无机纤维材料做帘面，采用钢-无机布等不同的组合方式，用钢质材料做导轨、座板、夹板、门楣、箱体、卷轴等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。
gb50877-2014
为保证防火卷帘、防火门窗的施工质量和使用功能，减少火灾隐患，保护人身和财产安全，制定本规范。
1.0.2本规范适用于新建、扩建、改建工程中防火卷帘、防火门、防火窗的施工、验收和维护管理。
1.0.3防火卷帘、防火门、防火窗施工及验收所采用的工程技术文件和合同文件中的施工及验收要求不得低于本规范的规定。
1.0.4防火卷帘、防火门、防火窗的施工、验收和维护管理，除应符合木材规范外，还应符合现行国家标准。
2.0.1防火卷帘及其框架能在一定时间内满足防火完整性和隔热要求。
2.0.2钢制防火卷帘由钢制材料制成，如窗帘板、导轨、座板、门套、柜体等，并配有卷帘门和控制箱的防火卷帘。
2.0.3无机纤维复合防火卷帘采用无机纤维材料作为幕墙表面（内装不锈钢丝或不锈钢钢丝绳），夹板、导轨、座面板、门套、柜体等钢材，并配有卷帘门机式防火卷帘和控制箱。
在一定的时间内，在一定的保温时间内，门体保温性能满足SCT.4的要求。
2O、5防火窗及防火框在一定时间内能满足防火完整性和隔热要求。
2.0.6固定防火窗。
2.0.7活动防火窗设可开启的窗扇，并设有开闭控制装置。
2.0.8温控释放装置采用工作温度为73℃±0.5℃的感温元件，根据自身重量控制防火卷帘或防火窗落下或关闭装置。
三。
0.1施工现场管理人员应有相应的施工技术标准、工艺规程和实施方案、质量管理制度、施工质量控制和检验制度。
施工现场的质量管理应按本规范附录A的要求进行检查和记录。
三。
O、2在建造防火卷帘、防火门和防火窗之前，应提供以下技术资料：1。
批准的施工图、设计规范、设计变更通知单等设计文件。
提供t'te 2主要零部件出厂合格证及符合市场准入制度的有效证明文件。
三。
主要零部件和附件的操作和维护说明。
3.0.3防火卷帘、防火门、防火窗的施工应符合下列条件：1。
现场施工条件应满足连续作业的要求。
2主要零部件齐全，品种、规格、型号符合设计要求。
三。
施工所需的预埋件、孔洞等基础设施条件满足设计要求。
GB防火卷帘
GB14102-2005 《防火卷帘》前言本标准的第６章和第８章为强制性内容，其余为推荐性内容。
本标准代替GB14102—1993《钢质防火卷帘通用技术条件》，与GB14102—1993相比主要变化如下：——标准名称《钢质防火卷帘通用技术条件》修订为《防火卷帘》；——增加了术语和定义（见第３章）；——增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符合（见4.2）；——代号中增加了示例（见4.3）；——取消了按安装位置和安装型式分类，增加了按帘面数量和启闭方式分类，将耐火时间分类的四个表合为一个表（1993版的表2、表3、表4、表5，本版的表4）；——增加了对无机纤维复合防火卷帘帘面外观质量的要求（6.1.2）；——将材料与零部件分两条编写，并将帘板、导轨、门楣、座板等归为零部件一条（1993版5.45.5、5.6、5.7、5.8、5.9、5.10、5.11、5.12，本版的6.2、6.3）；——增加了对无机纤维复合防火卷帘帘面的要求（见6.3.3）；——取消了对帘板直线度的要求（1993版5.6.3）；——修改了帘板尺寸允许偏差和串接后的摆动角度（1993版5.5、5.6.1，本版6.3.16.3.2.1）；——增加了对侧向防火卷帘导轨的要求（见6.3.4.3）。
——增加了导轨和门楣防烟装置的示意图（见图3、图4）；——增加了对卷轴的要求（见6.3.7.3、6.3.7.4）；——增加了侧身和水平卷帘启闭平均速度的要求（见6.4.5）；——修改了垂直卷帘启闭的平均速度和自重下降速度（1993年版5.10.2，本版6.4.5）；——修改了卷门机、电器安装，增加了规范性附录Ａ“防火卷帘用卷门机要求和试验方法”和规范性附录Ｂ“防火卷帘用控制箱要求和试验方法”（1993年版5.11、5.12，本版附录Ａ、附录Ｂ）；——修改了噪声、防烟性能、耐火性能的要求，增加了性能要求（1993年版5.3、5.13、5.15，本版6.4）；——取消了钢质防火卷帘与墙体的安装要求（1993年版5.16）；——调整了试验方法一章的编排顺序，修改了试验方法的内容（见第７章）；——修改了检验数量与判定规则（1993年版7.2.2，本版8.3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB14102-2005 《防火卷帘》前言本标准的第６章和第８章为强制性内容，其余为推荐性内容。
本标准代替GB14102—1993《钢质防火卷帘通用技术条件》，与GB14102—1993相比主要变化如下：——标准名称《钢质防火卷帘通用技术条件》修订为《防火卷帘》；——增加了术语和定义（见第３章）；——增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符合（见4.2）；——代号中增加了示例（见4.3）；——取消了按安装位置和安装型式分类，增加了按帘面数量和启闭方式分类，将耐火时间分类的四个表合为一个表（1993版的表2、表3、表4、表5，本版的表4）；——增加了对无机纤维复合防火卷帘帘面外观质量的要求（6.1.2）；——将材料与零部件分两条编写，并将帘板、导轨、门楣、座板等归为零部件一条（1993版5.45.5、5.6、5.7、5.8、5.9、5.10、5.11、5.12，本版的6.2、6.3）；——增加了对无机纤维复合防火卷帘帘面的要求（见6.3.3）；——取消了对帘板直线度的要求（1993版5.6.3）；——修改了帘板尺寸允许偏差和串接后的摆动角度（1993版5.5、5.6.1，本版6.3.16.3.2.1）；——增加了对侧向防火卷帘导轨的要求（见6.3.4.3）。
——增加了导轨和门楣防烟装置的示意图（见图3、图4）；——增加了对卷轴的要求（见6.3.7.3、6.3.7.4）；——增加了侧身和水平卷帘启闭平均速度的要求（见6.4.5）；——修改了垂直卷帘启闭的平均速度和自重下降速度（1993年版5.10.2，本版6.4.5）；——修改了卷门机、电器安装，增加了规范性附录Ａ“防火卷帘用卷门机要求和试验方法”和规范性附录Ｂ“防火卷帘用控制箱要求和试验方法”（1993年版5.11、5.12，本版附录Ａ、附录Ｂ）；——修改了噪声、防烟性能、耐火性能的要求，增加了性能要求（1993年版5.3、5.13、5.15，本版6.4）；——取消了钢质防火卷帘与墙体的安装要求（1993年版5.16）；——调整了试验方法一章的编排顺序，修改了试验方法的内容（见第７章）；——修改了检验数量及判定规则（1993年版7.2.2，本版8.3）。
本标准附录Ａ、附录Ｂ都是规范性附录。
本标准由中华人民共和国公安部消防局提出。
本标准由全国消防标准化技术委员会第八分技术委员会归口。
本标准由公安部天津消防研究气负责起草。
本标准参加起草单位：北京英特莱科技有限公司。
本标准主要起草人：解凤兰、张相会、吴海江、韩庆发、刘晓慧、白淑英、张伟。
本标准于1993年首次发布。
本标准规定了防火卷帘的定义、分类、要求、试验方法、检验规则、标准、包装、运输和贮存。
本标准适用于工业与民用建筑中具有防火、防烟功能的防火卷帘。
本标准规定的无机纤维复合防火卷帘仅适用于室内干燥通风的场所。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1243短节距传动用精密度滚子链和链轮（GB/T1243—1997，eqvISO606：1994）GB/T2828.1计数抽样检验程序第１部分：按接收质量限（AQL）检索的逐批抽样检验计划（GB/T2828.1—2003，ISO2859-1：1999，IDT）GB/T3923.1纺织品织物拉伸性能第１部分：断裂强力和断裂伸长率的测定条样法（GB/T3923.1—1997，neqISO/DIS13943-1：1994）GB4717—1993火灾报警控制器通用技术条件GB/T5454纺织品燃烧性能试验氧指数法（GB/T5454—1997，neqISO4589：1984）GB/T5455纺织品燃烧性能试验垂直法GB/T5464建筑材料不燃性试验方法（GB/T5464—1999，idtISO1182：1990）GB/T7633门和卷帘的耐火试验方法（GB/T7633—1987，eqvISO3008：1976）GB8624—1997建筑材料燃烧性能分级方法GB9969.1工业产品使用说明书总则GB/T14436工业产品保证文件总则GB15930—1995防火阀试验方法3术语和定义下列术语和定义适用于本标准。
3.1钢质防火卷帘steelfireresistantshutter指用钢质材料做帘板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。
3.2无机纤维复合防火卷帘minealfibrecompositusfireresistantshutter指用无机纤维材料做帘面（内配不锈钢丝或不锈钢丝绳），用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。
3.3特级防火卷帘specialtypefireresistantshutter指用钢质材料或无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。
4结构示意图、名称符号、代号4.1结构示意图结构示意图及各零部件名称见图１。
1——帘面；7——限位器；2——座板；8——卷门机；3——导轨；9——门楣；4——支座；10——手动拉链；5——卷轴；11——控制箱（按钮盒）；6——箱体；12——感温、感烟探测器。
图１防火卷帘结构示意图注：防火卷帘的结构有多种形式，此图仅是示例。
4.2名称符号4.2.1钢质防火卷帘的名称符号为GFJ。
4.2.2无机纤维复合防火卷帘的名称符号为WFJ。
4.2.3特级防火卷帘的名称符号为TFJ。
4.3代号防火卷帘的代号表示为注1：防火卷帘的帘面数量为一个时，代号中帘面间距无要求。
注2：防火卷帘为无纤维复合防火卷帘时，代号中耐风压强度无要求。
注3：钢质防火卷帘在室内使用，无抗风压要求时，代号中耐风压强度无要求。
注4：特级防火卷帘在名称符号后加字母Ｇ、Ｗ、Ｓ、和Ｑ，表示特级防火卷帘的结构特征。
其中Ｇ表示帘面由钢质材料制作；Ｗ表示帘面由无机纤维材料制作；Ｓ表示帘面两侧带有独立的闭式自动喷水保护；Ｑ表示帘面为其他结构型式。
示例1：CFJ-300300-F2-CZ-D-80表示洞口宽度为300cm，高度为300cm，耐火极限不小于2.00h，启闭方式为垂直卷，帘面数量为一个，耐风压强度为80型的钢质防火卷帘。
示例2：TFJ（W）-300300-TF3-CZ-S-240表示帘面由无机纤维制造，洞口宽度为300cm，高度为300cm，耐火极限不小于3.00h，启闭方式为垂直卷，帘面数量为两个，帘面间距为240mm的特级防火卷帘。
4.4防火卷帘规格（洞口尺寸）防火卷帘规格用洞口尺寸（洞口宽度×洞口高度；单位cm）表示。
5分类5.1按耐风压强度分类见表1。
表1按耐风压强度分类5.2按帘面数量分类见表2。
表2按帘面数量分类5.3按启闭方式分类见表3。
表3按启闭方式分类5.4按耐火极限分类见表4。
表4按耐火极限分类7试验方法7.1外观质量防火卷帘的外观质量采用目测及手触摸相结合的方法进行检验。
7.2材料7.2.1防火卷帘使用的主要原材料应具有生产厂方提供的检查单及保质单。
原材料厚度采用卡尺测量。
7.2.2将无机纤维复合防火卷帘帘面中的装饰布或基布正反向折叠４次，放入低温试验箱内。
调节试验箱内温度至20℃±2℃，保持30min±5min后，以不大于5℃/min（不超过5min的平均值）的降温速率使温度降至－20℃±2℃，在此温度下保持48h后，将装饰布或基布从低温箱中取出，观察其是否脆裂，是否仍保持一定的弹性。
将无机纤维复合防火卷帘帘面中的装饰布或基布正反向折叠４次，放入高温试验箱内。
调节试验箱内温度至20℃±2℃，保持30min±5min后，以不大于5℃/min（不超过5min的平均值）的升温速率使温度降至＋50℃±2℃，在此温度下保持48h后，将装饰布或基布从高温箱中取出，观察其是否粘连。
7.2.3无机纤维复合防火卷帘帘面中装饰布的燃烧性能按GB/T5454、GB/T5455进行检验；基布燃烧性能按GB/T5464进行检验。
7.2.4无机纤维复合防火卷帘帘面所用各类纺织物的断裂强度按GB/T3923.1进行检验。
7.3零部件7.3.1零部件尺寸公差7.3.1.1钢质防火卷帘帘板长度（Ｌ）采用钢卷尺测量，测量点为h/2处。
宽度（h）及厚度（s）采用卡尺测量，测量点为距帘面两端部50mm处和Ｌ/2处3点，取平均值。
如图5所示。
图5帘板尺寸公差测量示意图7.3.1.2防火卷帘导轨的槽深（a）和槽宽（b）采用卡尺测量，测量点为每根导轨长度的1/2处及距其底部200mm处２点，取其平均值。
7.3.2帘板钢质防火卷帘帘板串接后相邻帘板的摆动量采用直角尺测量；窜动量采用直尺或钢卷尺测量。
装配成帘后的性能采用目测检验。
7.3.3无机纤维复合帘面无机纤维复合帘面拼接缝处的搭接量采用直尺测量；夹板的间距采用直尺或钢卷尺测量，其他性能采用目测检验。
7.3.4导轨7.3.4.1防火卷帘帘面嵌入导轨的深度采用直尺测量，测量点为每根导轨距其底部200mm处，取较小值。
7.3.4.2导轨的平行度误差采用钢卷尺测量。
测量点为距导轨顶部200mm处，导轨长度的1/2处及距导轨底部200mm处3点，取最大值与最小值之差。
7.3.4.3防火防烟卷帘导轨内防烟装置采用塞尺测量。
当卷帘关闭后，用0.1mm的塞尺测量帘板或帘面表面与防烟装置之间的缝隙，若塞尺不能穿透防烟装置，表明帘板或帘面表面与防烟装置紧密贴合。
7.3.4.4导轨的垂直度误差采用吊线的方法，用直尺或钢卷尺测量。
7.3.4.5导轨的其他性能采用目测检验。
7.3.5门楣防火防烟卷帘门楣内的防烟装置按7.3.4.3的规定进行测量。
非贴合部分间隙采用2.0mm的塞尺测量。
7.3.6座板防火卷帘的座板与地面的平行状态采用目测检验。
7.3.7传动装置7.3.7.1防火卷帘的传动装置采用目测检验。
7.3.7.2垂直卷帘轴的挠度采用精度为±0.1mm的挠度计测量。
测量时先将卷轴用夹具固定在测试架上，再施加均布荷载（荷载值等于卷帘帘片重量）于卷轴上，待稳定10min 后，测中间挠度值。
试验装置如图６所示。
——重块；——挠度计；——试件；——夹具；——可调框架。
图6卷轴挠度测量装置示意图7.3.7.3侧向卷卷轴的垂直度误差按7.3.4.4的规定进行测量。
7.3.8卷门机防火卷帘用卷门机的各项性能按附录Ａ的规定进行测量。
