施耐德塑壳断路器知识大全 (1)
施耐德篇低压电器元件知识一
6
8 9 12 13
QF
断路 器原 1.8 低压断路器原理及符号 (a) 原理图； (b) 符号
NSX 系列
高压 与低 压之 间的 概念
测量 多种 必须 的参 数量
NS80~1600A系列
NX 系列
控制 单元
EZD100~630A系列
NSD 系列
四个系列产品的对比
Icu：额定极限短路分断能力 Ics：额定运行短路分断能力
额定短路接通能力（Icm）： 额定短路接通能力（Icm）：
在规定的条件下，断路器能够接通的电流值，用最大预期电 流峰值来表示
机械特性： 机械特性：
基 本 参 数
多极分断（同时或不同时） 可见的分断或确实可靠的分断指示 可锁性
一、MT系列产品 MT系列产品
隔离开关
在断开位置上能满足对隔离器隔离要求的一种开关。
负荷开关 术 语 名 词 解 释
能够带负荷接通和分断正常电路条件下的电流的开关电器。
断路器
能接通承载和分断正常电路条件下的电流，也能在规定的非 正常条件下（例如短路条件）接通承载电流一定时间和分断电流 的一种机械开关电器。
主要功能
分断
断开装置的全部或部分电源在下述情况下可保障人身安全： 工作时维护设备，维修故障线路，更换设备
NS
80~1600A
NSE
100~630A
2~3段
系列 产品 对比
EZD
100~630A
2~3段
NSE100~630A系列
NSE 系列
1.什么情况下选用 断路器？ 什么情况下选用4P断路器 什么情况下选用 断路器？ 对TT和IT接地系统的三相电源进线处，应选用4P断路器；如电气装置 有一用一备双电源倒换供电时，且两路电源进线上装有RCD，则此两 路进线开关必须为4P断路器。 2.什么是接地故障保护和漏电保护？ 什么是接地故障保护和漏电保护？ 什么是接地故障保护和漏电保护 相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大 地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的 保护叫做接地故障保护； 漏电保护专指为防止小电流（mA）接地故障造成人身触电、火灾等危 害而加装的保护。
施耐德断路器资料

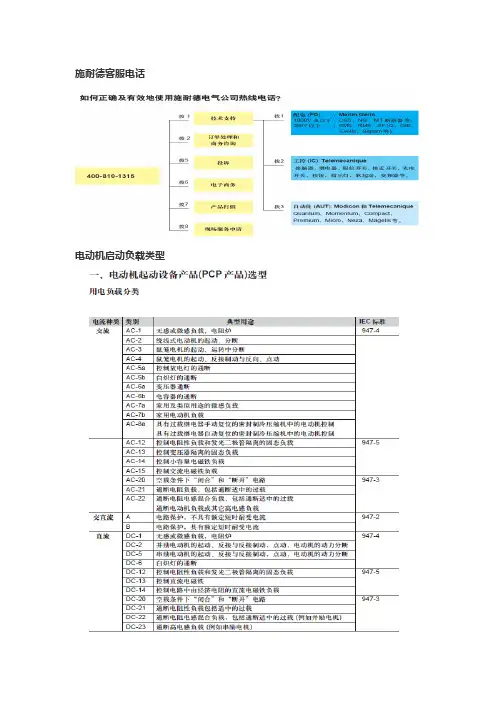

施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。
框架额定电流从800A----6300A不等。
Masterpact系列分M系列和MT系列。
M系列自1986年上市，2002年淘汰退市停产。
MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。
Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。
Easypact系列是Compact系列的经济型产品。
举个例子，任何品牌的汽车都会有高配版、中配版、低配版。
那么Easypact系列就是低配版的。
Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。
施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。
原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。
NSX只有80~630的产品。
小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。
总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。
Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。
其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。
施耐德电气- NZM 1-4系列塑壳断路器，至1600A- 中文版说明书
NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10 安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。
创新的保护理念，具有故障诊断和通信功能。
断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。
NS塑壳断路器
Compact NS
Compact NS
内容
1. 塑壳断路器介绍 2. Compact 系列产品介绍
施耐德电器公司－ABT产品培训教材－ZXF
2
Compact NS
塑壳断路器介绍
应用 应用的主要要求 标准
施耐德电器公司－ABT产品培训教材－ZXF
3
Compact NS
相互绝缘; 绝缘电压高
Ui = 750 V; 防止压力过大; 前面板二类绝缘。
封闭的分断系统
施耐德电器公司－ABT产品培训教材－ZXF
15
E37954
Compact NS
独立系统。 从压力出现到分断 1
ms, 整个分断时间 2 ms。 动作门限值 = 25 In。
压力: 一种新的脱扣能量
减小电缆和负载的热动效应可以增加安全性， 下级断路器的优化。
6
Compact NS
标准
两个主要标准
国际 (北美洲国家除外)
IEC 947-1 总则 IEC 947-2 塑壳断路器 IEC 947-3 负荷开关
北美洲国家 UL489
塑壳断路器
施耐德电器公司－ABT产品培训教材－ZXF
7
Compact NS
ref. 053036 ref. 052376 ref. 053101
施耐德电器公司－ABT产品培训教材－ZXF
9
Compact NS
Compact 系列产品
一般特性
KA
160
150
150
150
140
120
100
80
70
70
70
70
70
施耐德智能塑壳断路器
施耐德智能塑壳断路器

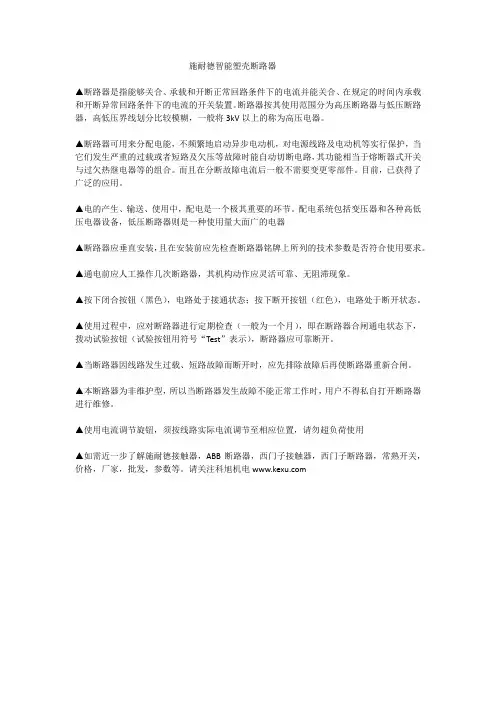

▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电。
施耐德电气技术答疑
施耐德电气技术答疑(二)施耐德电气技术答疑(一)1,问：施耐德母线的保质期是多久？施耐德母线的保质期为验货后12个月。
2,问：国产母线的地线需要搭接，为什么我们的母线不需要？施耐德的母线内部铝板及铜板都是连贯的，地线在内部均是连贯的，所以不需要搭接地线。
3,问：NS断路器上的CD、CE有什么作用，如何使用？NS断路器上的CD、CE的作用与MT上的CD、CE作用是一样的，主要是指示断路器在抽架中的位置状态。
这个接点只能用于抽屉式断路器。
4,问：NS400HMA320是否可以更换MA320脱扣器为配电型脱扣器？不可以，因为NS400HMA320为电磁脱扣器，其内部无电流互感器。
5,问：INS负荷开关是否可以安装在导轨上？对于INS40－160壳架可以安装在35mm导轨上，对于INS250，INS320/630壳架不可以安装在35mm导轨上，只能通过螺钉安装在底板或横梁上6,问：NS400/630开关选配带接地故障保护的STR53UE电子脱扣器，是否需要加装外部电流互感器?对4P开关而言，不需要加装外部电流互感器，因其互感器已内置于开关本体。
对3P开关而言，如果仅实现三极接地故障保护，则不需加装外部电流互感器，在定电子脱扣器时只需定带接地故障保护功能的STR53UEFT(订货号：32425); 如果要实现四极接地故障保护，则中性线需加装外部电流互感器; 但需特别注意的是：此时在定电子脱扣器时需定带外部互感器的接地故障保护功能的STR53UEFT(订货号：32429)及外部中性线电流互感器CT（订货号：150A 36950; 250A 36951; 400A 36952; 630A 32440）7,问：NSC系列与EZC是如何替换的NSC160D/250D被EZC160S/250S替代，其主要性能不变，部分性能更优附件不能通用，尺寸和安装方式不同。
NSC60E/100B仅外包装和标签改变，型号、尺寸、安装方式等均不变。
施耐德塑壳断路器介绍和维护
部门 – 姓名 – 日期
14
Compact NS电子脱扣单元STR53UE
部门 – 姓名 – 日期
15
Compact NSX配电保护脱扣单元Mic2
配电保护脱扣单元Mic2 Mic2.2，Mic2.3 三段保护 过载保护 短路短延时保护 短路瞬时保护
部门 – 姓名 – 日期
39
主要产品故障类型
Trophy手柄断裂
缺相 机械损坏（MX/MN位置） 进出线端子损坏 手柄故障 漏电不动作 电操不动作 附件损坏
部门 – 姓名 – 日期
40
主要产品故障类型 –机械损坏（MX/MN位置）
现象
去掉断路器面板，手柄左下侧安装MX/MN位置处塑料 件损坏/金属件变形或损坏
无高级报警功能 无 无 无过载指示，无故障单独指示功能
SDx
SDTAM 电能管 理
与STR43ME配合使用。功能较简单。
维护及配置模块
无
部门 – 姓名 – 日期 11
Compact NSX 与 Compact NS 主要产品差异比较
通信功 能
通信功能
通信功能与BSCM、Modbus模块配合使用 接线方式 RJ45接线系统，方便搭建复杂网络
不同点概述
NSX脱扣单元不可以安装在NS本体上 NSX新的附件SDx、SDTAM，不可以安装在NS内 NSX用于通信的模块BSCM、Modbus通信模块，不可以应用于NS NSX新的旋转手柄以及电动操作机构，不可以应用于NS 100A - 630A 100-630A: 36kA / 50kA / 70kA/ 100kA/ 150kA 100%Icu 相同 相同 100A - 630A 100-250A: 36KA / 50KA / 70KA / 150KA 400-630A: 50KA / 70KA / 150KA 100%Icu 拨动手柄/直接旋转/延伸旋转/电动操作 全系列固定式/插入式/抽出式
施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分 (电磁、热磁、电子)
施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分(电磁、热磁、电子)一、施耐德的开关上的字母、符号、参数分别代表的意思NSX100F TM25DNSX100F TM50DNSX100F MA12.5NSX100F MA25NSX，表示塑壳断路器的系列100，表示塑壳断路器的框架电流为100AF，表示塑壳断路器的分断能力为36kA（分断能力共分为F：36kA，N：50kA，H：70kA，S：100kA，L：150kA）12.5，表示脱扣器额定电流为12.5A；25，表示脱扣器额定电流为25A；50，表示脱扣器额定电流为50A；二、脱扣器区分 (电磁、热磁、电子)TM..D，表示塑壳断路器的脱扣器类型为热磁保护；MA，表示塑壳断路器的脱扣器类型为磁保护，一般用于保护电动机负载；TM-D 是指对于专用于配电的塑壳而言，是热磁式脱扣器。
MA 是单磁式脱扣器，就是只有磁脱扣。
MA 适用于电动机保护的脱扣单元TMD为热磁脱扣单元电气上MA代表什么电气上MA代表断路器的脱扣方式，此为磁脱扣，只带瞬时保护（脱口方式分为磁脱扣MA，热磁脱扣TM，电子脱扣MIC）。
断路器脱扣是指：断路器中，合闸后，都有一个保持的机构，通常保持机构是一个带勾状的零件卡在某个零件上。
想分闸，就必须脱开这个保持机构，也就是说这个被卡住的勾状零件要脱离保持机构，所以叫脱扣机构。
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
塑壳式断路器产品知识
二、新品塑壳断路器介绍
DZ15断路器型号及含义：
适用范围：DZ15系列塑料外壳式断 路器(以下简称断路器) 适用于交流 50Hz，额定电压至380V的电路中作 通断操作，并起过载、短路保护之用， 亦可以作为线路的不频繁转换及电动 机的不频繁起动之用。
B类：具有额定短时耐受电流要求；即在短路情况下，选择性保护有人为短 延时（可调节）
低压断路器保护对象分:
配电保护型 电动机保护型 家用或类似场所用保护型(MCB) 剩余电保护型(RCBO)
8
一、低压断路器介绍
保护类别
• 过载保护：保护电器应在过负载电流引起的导体温升对导体的绝缘、接 头、端子或导体周围的物质造成损害前分断该过负载电流。 过载保护分过载长延时和短路短延时
常见故障及解决方法
塑壳断路器与小型断路器的区别
11
二、新品塑壳断路器介绍
相关执行标准：
GB 14048.2 低压开关设备和控制设备 第2部分：断路器
断路器的分类 ：
按产品极数分为：二极、三极、四极。 按额定电流(A)分： 6A,10A,16A,20A,25A,32A,40A,50,63,
80,100A,125A,160A,180A,200A,225A,250A。 按接线方式分为：板前接线、板后接线、插入式三种。 按过电流脱扣器型式分为：液压电磁式、热磁式。
18
二、新品塑壳断路器介绍
**M1漏电断路器型号及含义：
适用范围： **M1系列漏电断路器，主要适用于交流50Hz，额定电压400V，额定电 流至250A(630A)的配电网络中，对有致命危险的人身触电提供间接接触保护，可防 止由于接触故障电流而引起的电气火灾危险，具有过载、短路和欠电压保护功能1，9 也可作为线路的不频繁转换之用。
施耐德塑壳断路器
塑壳断路器能够自动切断电流在电流超过跳脱设定后。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
本文为大家讲解一下施耐德塑壳断路器。
技术参数及特点：
壳架电流：100A，160A，250A，400A，630A。
分断等级：36KA，50KA，70KA，100KA，150KA。
安装方式：固定式，插入式，抽出式。
操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。
脱扣单元：TM,Mic2.2,Mic2.3,Mic5.2A,Mic5.3A,Mic5.2E,Mic5.3E,Mic6.2A, Mic6.3A,Mic6.2E,Mic6.3E,MA,1.3M,Mic6.2E-M,Mic6.3E-M,Mic2.2G，等。
实现功能：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统，等。
参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。
柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。
Modbus通信模块，配合BSCM（断路器状态控制模块）以及带通信功能的电操，可以实现四遥功能。
附件齐全：
>SDx可以实现故障诊断功能，特别是可以实现过载指示功能。
>新的电操及旋转手柄，柜门开孔尺寸统一。
>NSX接线附件，连接电子脱扣单元与FDM121柜门显示单元或通信模块。
>口袋电源，方便客户随时检查断路器液晶显示屏及“Ready”LED准备就绪指示灯。
施耐德配电答疑-史上最全
配电问答1. 如何选择配置Compact NS的脱扣器?NS80H只有MA电磁脱扣单元一种。
NS100/160/250：热磁脱扣器TMD（适用于配电保护）；电子脱扣器STR22SE（适用于配电保护），STR22ME（适用于电动机保护）；电磁脱扣器MA（适用于电动机保护）。
NS400/630：电子脱扣器STR23SE(适用于配电保护)，STR43ME(适用于电动机保护)，STR53UE（通用型保护）。
电磁脱扣器MA（适用于电动机保护），用于H/L型断路器，N型不可配。
电磁脱扣器MP（用于直流电网保护）。
注：NS400/630无TM热磁脱扣器。
2. Compact NS塑壳断路器的OF、SD、SDE、SDV有何区别？分别可以安装几个？功能区别如下：OF（开/关）：可以实现远程指示断路器主触头的实际分合位置。
SD（自动脱扣指示）：可以指示包含分励线圈（MX）、欠压线圈（MN）和各种故障保护在内的所有脱扣。
SDE（故障脱扣指示）：仅指示各种故障的保护动作脱扣，不含MX、MN的动作。
SDV（Vigi故障指示）：仅反映Vigi模块的动作。
安装数量如下：NS80：1个OF、1个SD；NS100～250：2个OF、1个SD、1个SDE；NS400～630：3个OF、1个SD、1个SDE；具体安装位置参见Compact NS产品样本3. Compact NS断路器的电源手动切换系统有哪几种？有以下4种：拨动开关式断路器联锁、带旋转手柄的断路器联锁、钥匙联锁（断路器需带旋转手柄或电动机构）、机械底板联锁。
4. Compact NS塑壳断路器的电源转换系统(ATS)有哪些部件组成?如何配置选型? 断路器(2台)、电动操作机构（2台）、辅助接点（每台断路器1个OF2和SDE，共4个）、安装底板及机械联锁机构（1台）、电气联锁单元IVE模块（1台）、辅助控制板ACP（1台）、控制单元BA或UA（1台）。
选型配置参见Compact NS产品样本中的"自动电源转换系统选择表"；也可由ATS机械套件（kit）+2台MCCB（FFC）+BA/UA （包含ACP）三部分组成。
施耐德塑壳漏电断路器
施耐德塑壳漏电断路器英文名称：circuit-breaker;circuit breaker 定义1：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
所属学科：电力（一级学科）；变电（二级学科）定义2：用以切断或关合高压电路中工作电流或故障电流的电器。
所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）本内容由全国科学技术名词审定委员会审定公布基本概念断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
公司介绍历史简介施耐德电气是法国的工业先锋之一。
世界500强企业，全球顶级电工企业。
19世纪，施耐德电气从事钢铁工业、重型机械工业、轮船建造业；20世纪，从事电力与自动化管理业。
在成立的170多年里，施耐德电气遇到过无数次挑战，也做过数次重大战略选择，现在集团已经成长为行业领导者。
旗下品牌施耐德电气公司以其驰名全球的四大主要品牌，为全世界的客户提供完善的解决方案、全系列的产品和元器件以及周到的服务，开发了五大市场：能源与基础设施、工业、建筑和民用住宅，数据中心和网络。
这些全球领先品牌包括——梅兰日兰、美商实快电力、TE电器及奇胜开关，还有强有力的本地化品牌以及在各自领域广受认可、已成为领先品牌的专家品牌,另外还有阿海珐（注：2010年阿海珐的配电业务被施耐德电气收购）。
施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)断路器名目微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A施耐德断路器2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
施耐德塑壳断路器的型号含义
NSX---------产品系列
100---------壳架电流大小，有100、250、400、630A
N------------分断能力，有F为36KA N为50KA H为70KA L为100KA
TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器
100--------额定电流100A 下有16 25 32 40 50 63 80 100A
160A下有80 100 125 160A
250A下有125 160 200 250A
400A下有400A
630A下有630A
3P3D------极数有3P2D 3P3D 4P3D 4P4D
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
ABB施耐德断路器参数
ABB施耐德断路器参数ABB断路器参数：1.额定电压：ABB断路器的额定电压范围广泛，可以满足不同工业和商业领域的需求。
例如，ABB的最低额定电压为24V，适用于低压控制电路；而最高额定电压可达到145KV，适用于高压输电线路。
2.额定电流：ABB断路器的额定电流决定了其能够安全并可靠地处理的电流负荷。
ABB断路器的额定电流范围从几安到几千安，根据不同的应用需求选择合适的额定电流级别。
3.制动能力：ABB断路器的制动能力是指其应对瞬态电流或故障电流时的能力。
制动能力取决于断路器设计的接触系统和弧气动封堵技术。
ABB断路器具有高弧压抑制能力和快速制动能力，能够快速切断故障电流并保护电气设备。
4.额定频率：ABB断路器适用于常见的交流电网频率，例如50Hz或60Hz。
其额定频率多根据实际应用选择，以确保断路器的正常运行和保护功能。
5.短路强度：短路强度是指断路器能够处理的故障电流的最大值，通常以千安或万安计算。
ABB断路器具有高短路强度，可支持高电流能力和强大的故障电流抑制能力。
6.额定使用环境：ABB断路器适用于各种环境条件，包括高温、低温、高海拔和潮湿环境。
根据不同的应用场景，ABB断路器的使用环境参数可以提前设定和调整。
7.操作方式：ABB断路器通常可通过手动或电动机构操作。
手动操作方式适用于小型断路器，在实际维护和检修中较为常见。
电动操作方式适用于大型断路器，能够实现远程操作和自动化控制。
8.耐久性：ABB断路器的耐久性是指其可以承受的使用寿命和开合次数。
一般来说，ABB断路器的额定操作寿命可达到几万次，而且具有良好的机械和电气寿命特性。
9.防护等级：ABB断路器的防护等级是指其防尘、防水和防腐蚀能力。
常见的防护等级包括IP20、IP40、IP54等，可根据实际应用环境的要求选择合适的断路器型号。
10.安全认证：ABB断路器符合国际标准和安全认证要求，如IEC、UL、CE等。
这些认证证明了ABB断路器具有高品质、安全可靠的特性，并且适用于全球市场和使用环境。
施耐德知识点总结
施耐德知识点总结施耐德的业务涵盖能源管理和自动化两大领域。
在能源管理领域，该公司提供一系列的产品和解决方案，包括电力配电、能效管理、智能建筑和智能家居等产品。
在自动化领域，施耐德提供一系列的自动化产品和解决方案，包括工业自动化、过程控制、机器人技术和数字化工厂等产品。
施耐德在能源管理和自动化领域拥有丰富的经验和专业知识，其产品和解决方案在全球范围内得到了广泛的应用和认可。
该公司致力于为客户提供高品质、高性能和高可靠性的产品和解决方案，为客户创造持久的价值。
施耐德的产品和解决方案涵盖了多个领域和行业，其产品涉及到电力传输与分配、自动化控制、能效管理、建筑自动化、工业自动化、数据中心和电气安全等方面。
该公司的产品和解决方案派生了许多专业知识和技术，这些知识和技术对于客户的业务运营和发展具有重要的意义。
关于施耐德的知识点总结，可以从以下几个方面进行详细介绍：1. 能源管理领域的知识点在能源管理领域，施耐德提供了一系列的电力传输与分配产品和解决方案。
这些产品和解决方案涵盖了输电线路、变电站、配电柜、低压开关设备和智能化电气产品等方面。
施耐德的电力传输与分配产品和解决方案广泛应用于建筑、能源、基础设施和工业等领域，为客户提供安全、可靠和高效的电力传输与分配服务。
此外，施耐德在能效管理领域也提供了一系列的产品和解决方案，包括能效监测、能效管理、能效改进和能效优化等产品。
这些产品和解决方案可以帮助客户实现能效管理目标，提高能源利用效率，降低能源消耗，减少能源浪费，创造经济效益和环保效益。
在智能建筑和智能家居领域，施耐德提供了一系列的产品和解决方案，包括建筑自动化系统、智能家居系统、能源管理系统和照明控制系统等产品。
这些产品和解决方案可以帮助客户实现建筑智能化管理，提高建筑物的舒适性、安全性和能效性，为用户提供愉悦的生活和工作环境。
2. 自动化领域的知识点在自动化领域，施耐德提供了一系列的工业自动化产品和解决方案，包括工业控制系统、工控机器人、工业通信设备和数字化工厂等产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C65漏电保护附件
电磁脱扣(ELM)：32A、40A、63A
Easy 9系列漏电保护断路器
电流: 6A ～63A
极数：1P+N、2P、3P、4P
DPN系列漏电保护断路器
电流: 6A ～32A
极数：1P+N
DPN系列漏电保护附件
400A
630A
▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇
▇ ▇ ▇ ▇ ▇
▇ ▇ ▇
Compact NSX电子脱扣单 元—显示类型A，E
产品概述 附件构成
附件说明-SDTAM指示触点
SDTAM指示触点用于指示过载预报警 与以下电动机保护脱扣单元配合使用
Mic2.2M,
Mic2.3M, Mic6.3E-M
100~630
100/160/250 400/630
100~630
100/160/250 400/630
OF、SD、SDE MX、MN、 MT
SDV、
NSX80H塑壳断路器选型表 （适用于电动保护）
1.5A, 2.5A, 6.3A, 12.5A, 25A, 50A, 80A
Compact NSX塑壳断路器选型表 （适用于配电保护）
NC100系列漏电保护附件
第五章 行业运用
5.1 中套住宅的应用
民用住宅应用方案： 方案1：用4台DPN 1P+N电子漏电保护断路器分别保护4个回路，连续供电性能好； 方案2：用1台DPN 1P+N电子漏电保护断路器与4台断路器配合，保护各个回路，经 济性好
Mic6.2E-M,
SDTAM指示触点功能-在脱扣之前打开接触器
过载 相不平衡／缺相 堵转 低载 长启动
可手动复位或延时(1~15分钟)自动复位
附件说明 -BSCM 模块 BSCM模块用于采集断路器状态信号，且可实
现遥控通信
状态信息
OF SD SDE
维护信息报警信号
机械操作计数 电气操作计数 状态指示的历史日志
Compact NSX电流等级与尺寸
壳架电流等级 :100，160，250，400，630A 2种外形尺寸：100~250A,400~630A
额定工作电压：690V
Compact NSX分断等级与应 用
Icu (kA) 415 V
Ics = 100 % Icu
L S H N F
150 100 70 50 36
遥控操作
配可通讯电动操作机构
附件说明-NSX 建立通讯的枢纽 接线模块 为本体显示提供电源
RJ45插头
连接断路器和面板显示单元 连接断路器和通讯系统 连接BSCM 连接脱扣器
附件说明-FDM121柜门显示 单元
与A或E型脱扣单
元配合使用
可以显示所有测量
的电力参数
“即插即
特殊应用： 船舶、冶金、重工业 高性能应用： 工业生产线、关键电力设备 标准应用： 民用住宅、零售商店、 医院、学校、公共建筑、 工业厂房
NSX100
NSX160
NSX250
NSX400
NSX630
Compact NSX安装及操作方式 3 种操作方式
3种安装方式
固定式 插入式
产品类型及常见品牌Βιβλιοθήκη 2.2 漏电保护断路器主要品牌
第三章 产品特点
C65漏电保护附件 与C65 断路器拼装使用，可实现： - 对间接接触提供人身保护 - 对直接接触提供补充人身保护 - 对电气设备的绝缘故障提供保护 (电气火灾等) - 100mA，300 mA 可实现分级保护 - 带"G" 表示能对线路的过压提供保护
N1、N2、H1、H1b、H2、H3、L2
50、50、65、85、100、150、150
400~4000A 1000 440
N、H、T 50、65、85
Micrologic
Trip System
Masterpact MT空气断路器组成
Masterpact MT空气断路器选型表
Masterpact NW直流空气断路器选型表
Vigi CVS漏电型塑壳断路器选型 （漏电及火灾保护）
Compact NSE塑壳断路器选型 （直流保护）
EZD塑壳断路器选型
Interpact INS负荷开关选型指南
Interpact INV负荷开关选型指南
Fupact 熔断器类隔离开关选型指南
ATS系列双电源选型表—MT
ATS系列双电源选型表—NSX
方案一 方案二 方案三 方案四 COM1 遥测＋遥调 遥信 COM2 遥信＋遥测＋遥调 NSX接线＋Modbus 通信模块 BSCM＋NSX接线 ＋Modbus 通信模块 NSX接线＋Modbus 通信模块 COM3 遥测＋遥调＋柜门显示 ＋FDM121 遥信＋遥测＋遥调＋柜门显 BSCM＋NSX接线 COM4 示 ＋Modbus 通信模块＋FDM121 NSX接线＋FDM121 MIC5，MIC6 TMD，MIC2 MIC5，MIC6 MIC5，MIC6 MIC5，MIC6 MIC5，MIC6
保护类型 脱扣单元类型 热磁脱扣单元
Compact NSX脱扣单元配合表
描述 100A 两段保护 ▇ 三段保护 ▇ 三段保护 三段保护+ 电流表 ▇ 三段保护+ 电流表 三段保护+ 电量表 ▇ 三段保护+ 电量表 三断保护+ 接地故障保护+电流表 ▇ 三断保护+ 接地故障保护+电流表 三短保护+ 接地故障保护+电量表 ▇ 三短保护+ 接地故障保护+电量表 两段保护 ▇ 三段保护 ▇ 一段保护 ▇ 一段保护 三段保护 ▇ 三段保护 三段保护+ 接地故障保护+电量表 ▇ 三段保护+ 接地故障保护+电量表 160A ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ ▇ 250A ▇ ▇ ▇ ▇
电流: 电子脱扣(ELE)：25A、40A
极数：1P+N 55
电磁脱扣(ELM)：25A、40A
第二章
产品类型及常见品牌
2.1 Schneider漏电保护断路器类型
NC100系列漏电保护附件
电流: 100A
极数：2P、3P、4P
NG125系列漏电保护附件
电流: 63A
极数：2P、3P、4P
第二章
Compact NSX塑壳断路器选型表 （适用于电动机保护）
Vigicompact NSX漏电保护塑壳断路器选型表
Compact NSX塑壳断路器选型表 （适用于直流保护）
Compact NS630b~1600A塑壳断路器选型表
Easypact CVS塑壳断路器选型 （配电保护）
Easypact CVS塑壳断路器选型 （电动机保护）
测量方案 COM0 测量＋柜门显示
关于测量方案
测量方案，只有测量和显示的功能，没有通信功能
如果需要实现遥控功能，需要在有遥信功能的配置中，增加带
通信功能的电动操作机构
选型指南-配电保护
选型指南-漏电保护
选型指南-电动机保护
选型指南-双 电源
技术资料
施耐德
框架、塑壳、负荷、双电源
拨动手柄
直接旋转手柄、延伸旋转手柄
电动操作机构
抽出式
产品概述 保护单元
脱扣单元型号 TM-D Mic2.2 Mic2.3 Mic5.2A Mic5.3A 配电保护 Mic5.2E 电子脱扣单元 Mic5.3E Mic6.2A Mic6.3A Mic6.2E Mic6.3E 热磁脱扣单元 TM-G 发电机保护 电子脱扣单元 Mic2.2G 电磁脱扣单元 MA Mic1.3M Mic2.2M 电动机保护 电子脱扣单元 Mic2.3M Mic6.2E-M Mic6.3E-M
第三章 产品特点
DPN系列漏电保护断路器及DPN系列漏电保护附件 民用住宅，还是商业建筑、酒店、学校等，它们中大多数负载都是单相负载 对于这些单相负载过去一般采用单极或两极断路器。采用单极断路器，中性线无法断开， 相对来说安全性不够；采用两极断路器，中性线上的保护实际上意义不大。 为提高“相线+中性线”断路器的安全性和可靠性，DPN系列漏电保护断路器及DPN系列 漏电保护附件 在制造技术上有下列要求： 无保护的性中线有明显的标识，以防用户错接线 中性线较相线永远“选闭合后分断”，以确保中性线在开闭不分断电流 对间接接触提供人身保护，对直接接触提供补充人身保护
用”RJ45便捷连 接方式
附件说明-内部附件安装位 置说明
100~250 使用标准附件
400~630
附件说明-内部附件安 装位置说明
100~250
使用通讯附件
400~630
漏电保护模块
漏电保护模块 ME（100～160A），MH（100～250A） ，MB（400～630A）三种模块 可加装SDV触点
第三章 产品特点
Easy 9系列漏电保护断路器 Easy 9系列注重产品的品质、简洁实用、安全可靠，广泛应用于民用住、中小工业、商业建 筑等领域。 Easy 9系列为客户提供一个设计简洁，标注简单，使用简便的全系列产品 可实现： - 对间接接触提供人身保护 - 对直接接触提供补充人身保护 - 对电气设备的绝缘故障提供保护 (电气火灾等)
5.1 ESB系列 – 酒店房卡控制的应用
第一章 基本概念
漏电保护断路器一般安装在电源进线上。当两根或三相电源线不 平衡电流超过规定时跳闸，防止发生触电事故。最大切断能力不超过 6KA。若想提高切断能力可通过电流互感器，电流继电器与分励脱扣 器配合来切断短路电流。
