硬件测试中的射频信号和天线性能评估

硬件测试中的射频信号和天线性能评估硬件测试是保证产品质量和可靠性的重要环节，其中射频信号和天线性能评估是其中的关键步骤。

本文将介绍射频信号和天线性能评估的重要性以及相关的测试方法和指标。

一、射频信号评估的重要性射频信号是指在无线通信过程中传输的电磁波信号，它的质量直接影响到通信的稳定性和可靠性。

因此，在硬件测试中进行射频信号评估是必不可少的。

首先，射频信号评估可以帮助检测和解决通信中的干扰问题。

在现代社会中存在着大量的无线设备，频率干扰可能会导致信号丢失、通话质量差等问题。

通过评估射频信号，可以及时发现干扰源并采取相应的措施，从而提高通信品质。

其次，射频信号评估对于解决网络覆盖问题也起到了关键作用。

网络覆盖的好坏与射频信号的质量密切相关，通过评估射频信号的强度和稳定性，可以确定网络的覆盖范围和质量，从而优化网络布局和调整天线方向，以提供更好的覆盖效果。

最后，射频信号评估有助于提高无线设备的性能和功耗。

通过评估信号的传输效果和功耗消耗，可以及时发现并解决设备硬件或软件方面的问题，从而提高设备的性能和使用寿命。

二、射频信号评估的方法和指标1. 信号强度评估信号强度是指射频信号的强弱程度，通常以信号强度值来表示。

在硬件测试中，我们常用的评估方法包括使用信号强度仪来测量信号的强度，并比较与预期信号强度的偏差。

如果信号强度明显低于预期，可能是由于信号衰减、天线损耗等问题导致，需要进行相应的调整和优化。

2. 信号稳定性评估信号稳定性是指射频信号的波动程度，也称为抖动。

在硬件测试中，我们可以通过实时监测信号的波动情况，如信号强度的变化、信号丢失的次数等，来评估信号的稳定性。

如果信号抖动较大或信号丢失的频率过高，可能会影响通信的连续性和可靠性，需要采取相应的措施进行优化。

3. 信号覆盖评估信号覆盖是指射频信号的范围和质量。

在硬件测试中，我们常用的评估方法包括使用信号覆盖测试仪来测量信号的覆盖范围，并结合地理信息系统等工具来分析信号的质量。

天线ota测试原理

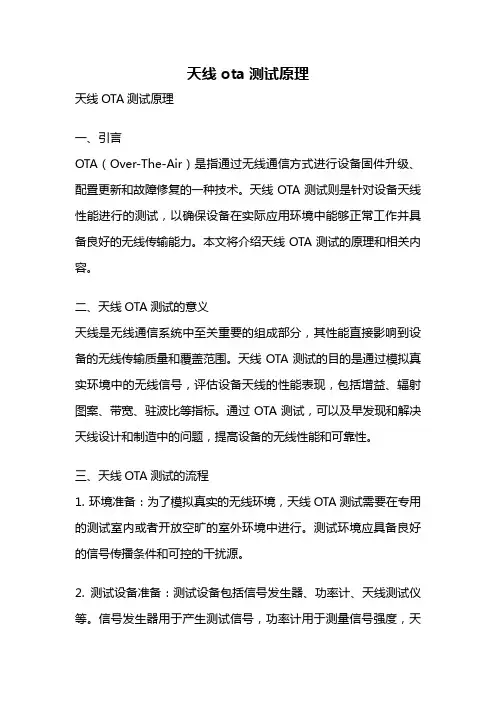

天线ota测试原理天线OTA测试原理一、引言OTA（Over-The-Air）是指通过无线通信方式进行设备固件升级、配置更新和故障修复的一种技术。

天线OTA测试则是针对设备天线性能进行的测试，以确保设备在实际应用环境中能够正常工作并具备良好的无线传输能力。

本文将介绍天线OTA测试的原理和相关内容。

二、天线OTA测试的意义天线是无线通信系统中至关重要的组成部分，其性能直接影响到设备的无线传输质量和覆盖范围。

天线OTA测试的目的是通过模拟真实环境中的无线信号，评估设备天线的性能表现，包括增益、辐射图案、带宽、驻波比等指标。

通过OTA测试，可以及早发现和解决天线设计和制造中的问题，提高设备的无线性能和可靠性。

三、天线OTA测试的流程1. 环境准备：为了模拟真实的无线环境，天线OTA测试需要在专用的测试室内或者开放空旷的室外环境中进行。

测试环境应具备良好的信号传播条件和可控的干扰源。

2. 测试设备准备：测试设备包括信号发生器、功率计、天线测试仪等。

信号发生器用于产生测试信号，功率计用于测量信号强度，天线测试仪用于评估天线性能。

3. 测试方案设计：根据具体的测试要求和标准，设计合理的测试方案，包括测试频率、功率级别、测试距离等。

测试方案应尽可能接近实际应用场景。

4. 测试执行：按照测试方案进行测试，记录测试数据。

测试过程中需要注意控制测试环境的干扰源，保证测试信号的稳定性和准确性。

5. 数据分析：根据测试数据进行数据分析，评估天线的性能表现。

常见的评估指标包括天线增益、辐射图案、驻波比等。

通过分析评估结果，可以判断天线是否满足设计要求。

四、天线OTA测试的注意事项1. 测试环境要与实际应用场景尽可能接近，以保证测试结果的准确性和可靠性。

2. 测试设备的选择和校准对测试结果有重要影响，应根据具体要求选择合适的设备，并进行定期校准和维护。

3. 测试过程中要注意控制测试环境的干扰源，避免干扰对测试结果产生影响。

天线质量评估及优化课题研究(湘潭)

类似电路板技术
穿透力、稳定性差，性能衰落严重增益值不稳定、信号忽高忽低 35% 25% 27% 10%
抽查情况——不同馈电网络解析
目前市场上存在三种天线馈电网络：同轴电缆、空气微带、PCB电路板，湘目前市场上存在三种天线馈电网络：同轴电缆、空气微带、电路板，潭地区三种都有，且后两种比例在70%以上潭地区三种都有，
100% 80%
百分比
60% 40% 20% 0% 增益天线关键性指标交叉极化比
-120% 天线关键性指标
抽查情况——部分暗室测量结果图解
专业暗室现场
前后比不合格
水平半功率角偏离
交叉极化比不合格
抽查情况——质量、厂家、问题汇总
IM3国标要求天线口测量 <-107dbm,实际工程应用经验值<-90dbm,本次测量标准为<-90dbm
以互调为主线本次现场抽查了41个站 39面新天线 9个品牌，168面不同个品牌，使用年限的天线
厂家
京信
海天
摩比
Andrew
RFS
kathrein
虹信
盛路
捷仕通
数量使用年限（约）
12
21
33
6
18
12
33
21
12
2
3
2
3
4
6
2
1
1
互调合格率 41%
30%
23%
43%
52%
93%
41%
22%
21%
玻璃钢
PVC
比较
抽查情况——不同材料的外罩对网络影响
玻璃钢对无线信号的屏蔽性好，机械强度高，寿命长，性能稳定，保证天线玻璃钢对无线信号的屏蔽性好，机械强度高，寿命长，性能稳定，电器性能稳定，衰减小，维护成本小电器性能稳定，衰减小，

天线测试平台的设计和误差分析

天线测试平台的设计和误差分析作者：于飞来源：《中国科技博览》2013年第31期[摘要]简要介绍了天线测试平台系统的基本工作原理、系统误差分析和系统的维护。

[关键词]天线测试平台误差分析自动化中图分类号：TN82 文献标识码：TN 文章编号：1009―914X（2013）31―0304―01前言：天线测试平台系统是一套自动化机电控制系统，是用于天线测试试验的辅助装置。

在天线测量时，由于天线的结构误差、测试场地、测试设备、气候等各种因素，会在各项测试的电参数中引入误差，因此需要尽可能降低这些误差，提高测试的准确性，使平台系统更好的运行。

一、天线测试平台基本工作原理天线测试平台由机械系统、测量系统和控制系统三部分组成。

其基本工作原理如下：操作人员向运动控制器发出运动指令；运动控制器根据指令和相应的测量系统的位移值，计算出电机的转动量和转动方向；电机通过减速器带动相应的部件进行直线或旋转运动，当实时位移量与期望位移量的误差小于系统设计指标时，运动控制器控制运动过程停止。

二、天线测试平台系统设计（1）框架的组成整体框架长5 m，宽3 m，由四根碳纤维管组成，作为两维运动平台的底座和导轨。

X向滑台由两根同样尺寸的纤维管支撑构成。

Y向滑台通过滑块安装在X向滑台上。

滑台底板和安装块等零件采用尼龙加工制造，联接螺钉采用树脂螺钉。

（2）导向方式采用导向轴与滑块相对运动的导向方式，将碳纤维管框架作为导向轴，采用高性能聚合物材料的免维护固态滑动轴承作滑动部件，X，Y向滑台安装在滑块上并沿着框架作直线运动。

（3）传动方式采用同步带传动方式，X，Y向滑动平台两端均安装同步带轮，其中一个同步带轮由电机驱动，同步带绕过两个带轮并连接在移动滑台上，这样当电机运动时，同步带将拉动X，Y向滑台运动。

其中X向滑台由于跨距较大，采用两套同步带拖动机构，由一个电机驱动。

三、天线测试误差分析（1）测试天线安装引起的误差在天线测试时，天线应该放置在转台的原点位置，这样天线旋转的角度和转台旋转的角度才一致。

天线测试方法介绍

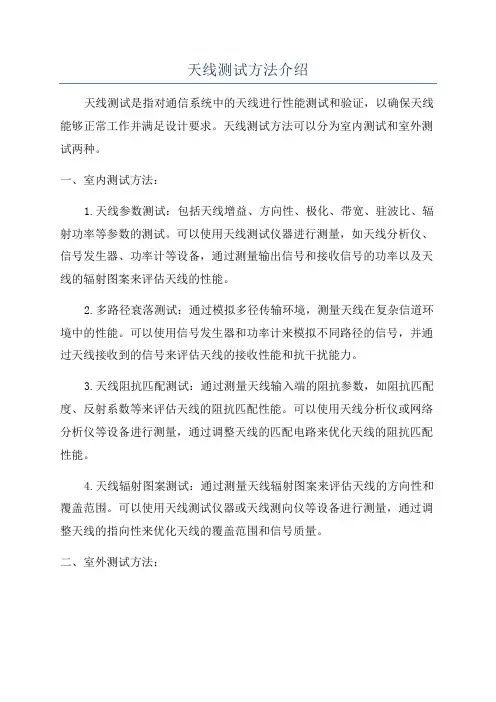

天线测试方法介绍天线测试是指对通信系统中的天线进行性能测试和验证，以确保天线能够正常工作并满足设计要求。

天线测试方法可以分为室内测试和室外测试两种。

一、室内测试方法：1.天线参数测试：包括天线增益、方向性、极化、带宽、驻波比、辐射功率等参数的测试。

可以使用天线测试仪器进行测量，如天线分析仪、信号发生器、功率计等设备，通过测量输出信号和接收信号的功率以及天线的辐射图案来评估天线的性能。

2.多路径衰落测试：通过模拟多径传输环境，测量天线在复杂信道环境中的性能。

可以使用信号发生器和功率计来模拟不同路径的信号，并通过天线接收到的信号来评估天线的接收性能和抗干扰能力。

3.天线阻抗匹配测试：通过测量天线输入端的阻抗参数，如阻抗匹配度、反射系数等来评估天线的阻抗匹配性能。

可以使用天线分析仪或网络分析仪等设备进行测量，通过调整天线的匹配电路来优化天线的阻抗匹配性能。

4.天线辐射图案测试：通过测量天线辐射图案来评估天线的方向性和覆盖范围。

可以使用天线测试仪器或天线测向仪等设备进行测量，通过调整天线的指向性来优化天线的覆盖范围和信号质量。

二、室外测试方法：1.参考信号接收强度测试：通过测量天线接收到的参考信号强度来评估天线的接收性能和覆盖范围。

可以使用功率计或天线测试仪器进行测量，通过调整天线的方向和位置来优化天线的接收性能。

2.通信质量测试：通过测量天线传输的数据质量、误码率等指标来评估天线的传输性能。

可以使用通信测试仪器和信号发生器进行测量，通过调整天线的参数来优化天线的传输性能。

3.电磁兼容性测试：通过测量天线的电磁辐射和电磁敏感度来评估天线的抗干扰能力和电磁兼容性。

可以使用电磁辐射测试仪器和电磁兼容性测试设备进行测量，通过调整天线的设计和布局来优化天线的抗干扰能力。

总结：天线测试是确保通信系统中天线正常工作和满足设计要求的重要环节。

通过室内测试和室外测试方法，可以评估天线的性能、阻抗匹配性能、多路径衰落性能、辐射图案等指标，优化天线的设计和布局，提高通信系统的性能和可靠性。

手机天线评估

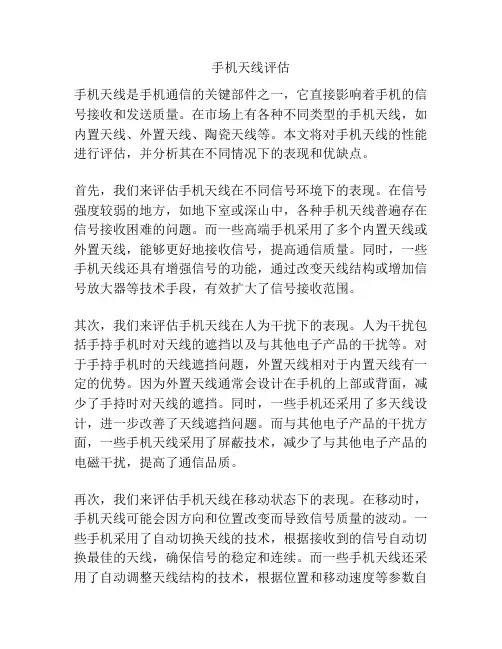

手机天线评估手机天线是手机通信的关键部件之一，它直接影响着手机的信号接收和发送质量。
