化工工艺流程图图例
化工PID工艺流程图设计 ppt课件
ppt课件
14
阀门等管件的画法与标注
管道附件用细实线按规定的符号在相应处画出。阀门图 形符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为 4 mm。 为了安装和检修等目的所加的法兰、螺纹连接件等也应 画出。 管道上的阀门、管件要按需要进行标注。当它们的公称 直径同所在管道通径不同时，要注出它们的尺寸。 当阀门两端的管道等级不同时，应标出管道等级的分界 线，阀门的等级应满足高等级管的要求。 对于异径管标注大端公称通径乘以小端公称通径。
M
ppt课件
卧式罐
6
二 管道流程线
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时，应将其端点绘制在图的左 方或右方，并用空心箭头标出物料的流向（进或出），在空 心箭头内注明与其相关图纸的图号或序号，在其上方注明来 或去的设备位号或管道号或仪表位号。
进
出
ppt课件
7
管道流程线的画法及标注
A 150 E 900 L 1.0 Q 6.4 U 22.0
B 300 F 1 500 M 1.6 R 10.0 V 25.0
C 400 G 2 500 N 2.5 S 16.0 W 32.0
D 600
P 4.0 T 20.0
ppt课件
12
管道流程线的画法及标注
隔热及隔声代号
代号 H C P D E S W O J N
气氨
AW
CWS 循环冷却水上水 AL
液氨
CG
DNW 脱盐水 FL 液体燃料 SG
化工工艺流程图绘制教程-ppt
3.4 带掌握点的工艺流程图
3.4.3 阀门等管件的画法与标注
在施工流程图中，管道附件用细实线按规定的符号在相应 处画出。阀门图形符号尺寸一般为长为6 mm，宽为3 mm或长 为8 mm，宽为4 mm。 为了安装和检修等目的所加的法兰、螺纹连接件等也应在 施工流程图中画出。 管道上的阀门、管件要按需要进展标注。当它们的公称直 径同所在管道通径不同时，要注出它们的尺寸。 当阀门两端的管道等级不同时，应标出管道等级的分界限， 阀门的等级应满足高等级管的要求。 对于异径管标注大端公称通径乘以小端公称通径。
图
在方案流程图的根底上绘制的内
施工流程图 容较为具体的一种工艺流程图
〔带掌握点的工艺流程图〕
这几种图由于要求不同，其内容和表达的重点也不全 都，但彼此之间却有着亲密的联系。
节目录 主菜单
3.2 方案流程图
3.2.1 方案流程图的作用及内容
作用：表达物料从原料到成品或半成品的工艺过程， 及所使用的设备和机器。用于设计开头时的工艺方 案的争论，也可作为施工流程图的设计根底。
节目录 主菜单
3.3 物料流程图
物料变化前后
设备特性数据 或参数
节目录 主菜单
3.4 带掌握点的工艺流程图
带掌握点的工艺流程图也称施工流程图，是在方案流程图的 根底上绘制的内容较为详尽的一种工艺流程图。 是设计、绘制设备布置图和管道布置图的根底，又是施工安 装和生产操作时的主要参考依据。 在施工流程图中应把生产中涉及的全部设备、管道、阀门 以及各种仪表掌握点等都画出。
测量点
仪表的图形符号
节目录 主菜单
3.4 带掌握点的工艺流程图
仪表安装位置的图形符号
安装 位置
图形符 号
化工制图工艺流程图
伴热（冷）管道
喷淋管
7.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示，注意避免穿过设备或 使管道交叉，在不可避免时，则将其中一管道断开一段，管 道转弯处一般画成直角。
(a)管道相连
(b)管道交叉
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时，应将其端点绘制在图的左 方或右方，并用空心箭头标出物料的流向（进或出），在空 心箭头内注明与其相关图纸的图号或序号，在其上方注明来 或去的设备位号或管道号或仪表位号。
施工流程图的内容： 设备示意图：带接管口的设备示意图，注写设备位号及名
称； 管道流程线：带阀门等管件和仪表控制点（测温、测压、测
流量及分析点等）的管道流程线，注写管道代号； 对阀门等管件和仪表控制点的图例符号的说明； 标题栏。
管道流程线
7.4 带控制点的工艺流程图
管道代号
仪表 阀门
设备位号
设备示意图
P RC—3 01
仪表位号的组成
序号 工段代号
PRC
PI
301
60
集中仪表盘面安装的 就地安装的 压力记录控制仪表 压力指示仪表
仪表位号的标注方式
7.4 带控制点的工艺流程图
7.4.5 图幅和附注
施工流程图一般采用A1图幅，横幅绘制，特别 简单的用A2图幅，不宜加宽和加长。
附注的内容是对流程图上所采用的，除设备 外的所有图例、符号、代号作出的说明。
隔热或隔音的功能
管路的使用温度范围
工段号按工程规 定填写，采用两
管道等级代号
位数字，从01开 始，至99为止
CW0401——32x3.5A1A—C 6
7.4 带控制点的工艺流程图
7.4.3 阀门等管件的画法与标注

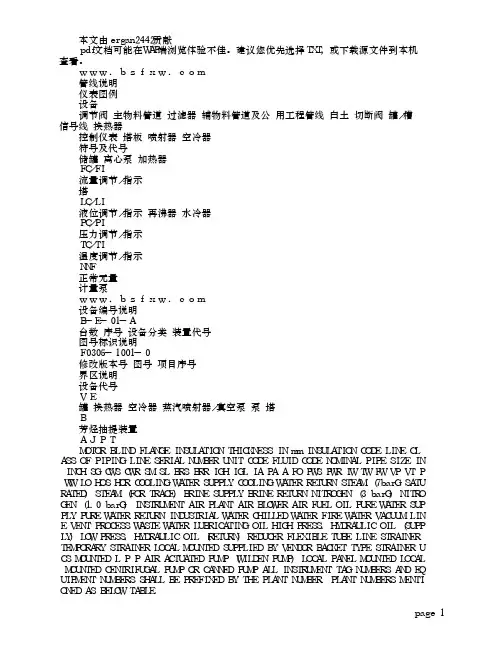

化工工艺流程图制图图例
ＭＥＳＨ ＳＣＲＥＥＮ ＶＡＲＩＡＢＬＥ ＶＯＬＴＡＧＥ ＶＡＲＩＡＢＬＥ ＦＲＥＱＵＥＮＣＹ Ｆ Ｌ Ｐ Ｔ Ｘ Ｈ ＮＯＴＥ １． Ｓ ＷＩＮＧ ＢＥＮＤ ＦＬＯＷ ＲＡＴＥ ＬＥＶＥＬ ＰＲＥＳＳＵＲＥ ＴＥＭＰＥＲＡＴＵＲＥ ＵＮＣＬＡＳＳＩＦＩＥＤ ＨＡＮＤ Ａ Ｈ Ｌ Ｑ Ｒ Ｓ ＡＬＡＲＭ ＨＩＧＨ ＬＯＷ ＴＯＴＡＬＩＺＥ ＲＥＣＯＲＤ ＳＷＩＴＣＨ Ｃ Ｅ Ｉ Ｔ Ｖ ＲＣＶ ＣＯＮＴＲＯＬ ＥＬＥＭＥＮＴ ＩＮＤ ＩＣＡＴＩＯＮ ＴＲＡＮＳＭＩＴＴＥＲ ＶＡＬＶＥ ＳＥＱＵＥＮＣＥ ＶＡＬＶＥ ＳＥＬＥＣＴＯＲ ＳＷＩＴＣＨ ＡＩＲ ＴＲＡＰ ＰＩＰＩＮＧ ＳＰＥＣＩＦＩＣＡＴＩＯＮ ＢＲＥＡＫ ＴＨＲＥＥ ＷＡＹ ＶＡＬＶＥ （ＦＯＲ ＳＡＮＩＴＡＲＹ ＳＥＲＶＩＣＥ） ＴＨＥＳＥ ＡＲＥ ＩＮＤＩＣＡＴＩＯＮ ＩＮ ＴＨＥ Ｐ＆ＩＤ ＳＩＮＣＥ ＵＣＳ ＩＮＣＬＵＤＥＳ ＴＨＥＳＥ ＦＵＮＣＴＩＯＮＳ． 一、装置名称： 装置代号： Ｂ 空冷器 蒸汽喷射泵 过滤器 七、管线及管件 原料、产品（副产品）进出装置示意 Ａ Ｊ Ｆ 九、仪表符号及组合代号 １． 仪表符号 字 ＊ 代表管号或设备号，＊＊ 代表图号 主物料管道 辅助物料及公用工程管线 管内介质流向 Ｓ－０１ ＳＣ－０２ ＰＳＶ １００２ 二、设备分类： 代号 塔 Ｔ 泵 Ｐ 换热器 Ｅ 容器（槽、罐） Ｖ 三、设备编号说 明 Ｂ－Ｐ－０２ Ａ／Ｂ 母 第一字母（被测变量） 后继字母（功能） 成分分析 报警 差 测量元件 流量 手动遥控 液面（或界面） 压力（或真空） 积算 记录或打印 联锁 温度 变送 调节 阀 重量 辅助功能 高限 指示 低限 限流孔板 备 注 取样分析 取样分析（冷却） Ａ ｄ Ｅ Ｆ 台数 顺序号 设备分类 装置代号 四、管线代号说明 １００－Ｐ ０００１ — ＨＩ 阀门（闸阀或截止阀） 截止阀 蝶阀 止回阀 减压阀 ＬＯ ＬＣ 安全阀 锁定开，锁定关 漏斗 ８字盲板 Ｈ Ｉ ＨＨ表示高高限 ＬＬ表示低低限 Ｌ Ｏ Ｐ Ｑ Ｒ Ｓ Ｙ形，Ｔ形过滤器 管道公称直径 流体代号 管道编号，从０００１开始 ＨＩ－保温，ＰＰ－防烫，ＳＴ－蒸汽伴 热 本装置管道材质均为碳钢 疏水阀 软管接头 阻火器 管道视镜 保温 蒸汽伴热 Ｔ Ｖ Ｗ Ｙ 五、图号标识说明 Ｆ０３０５－２００２－０ 八、仪表图例 ＤＣＳ集中控制仪表 修改版本号 图号 项目序号 盘面指示仪表 现 场仪表 ２． 组合代号 ＰＡ ＰＣ ＰＩＡ ＰＩＣ ＰＩＣＡ ＰＧ ＴＧ ＴＩ ＴＩＣ ＬＡ ＬＧ ＬＩＣ ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ ＬＩＣＡ ＬＡＨＬ ＬＩＡＨＬ ＬＩＣＡＬ ＬＩＡＨ ＦＩ ＦＩＣ ＦＴ ＦＯ ＦＩＱ ＨＩＣ 六、流体代号 ＮＦ ＤＨＡ ＤＨＳ ＮＧ Ｐ ＭＥＡ ＨＳ ＭＳ ＬＳ
化工PID工艺流程图设计ppt..
测量点
北方民族大学化工学院
仪表的图形符号
18
仪表安装位置不同，所用图形符号也不同。
仪表安装位置的图形符号
安装位置
就地安装 集中盘面 安装 就地盘面安装
图形符号
安装位置 就地安装 （嵌在管道中）
集中仪表盘 背面安装 就地仪表盘 背面安装
图形符号
仪表号
检测系统中，每个仪表都有仪表号。 组成：字母代号组合+阿拉伯数字
A B
C
150 300 400 600
L M N
P
1.0 1.6 2.5
Q R
S T
6.4 10.0 16.0 20.0
U V
W
22.0 25.0 32.0
G
D
4.0
北方民族大学化工学院
12
管道流程线的画法及标注
隔热及隔声代号
代号 H C 功能类别 保温 保冷 备注 采用保温材料 采用保冷材料
P
D E S W O
北方民族大学化工学院
15
常见阀门的图形符号
HG20519.4－92
名称 截止阀 闸阀
针型阀 球阀
升降止回阀 旋启止回阀
符 号
名称
安全阀 三通阀
符 号
SV
○
四通阀
SV
.
减压阀
角阀
SV
疏水阀
北方民族大学化工学院 16
管件图例
弯头
三通
四通
法兰盖
盲板
异径管
防雨帽
管帽
敞开漏斗
闭口漏斗
常开
常关
17
北方民族大学化工学院
锅炉给水 化学污水
循环冷却水回水 循环冷却水上水
化工工艺流程图图例
化工工艺流程图图例化工工艺流程图是指通过图形符号和文字说明来表示化工工艺流程的一种图示方法。
它可以清晰地展示出化工工艺中的每个环节及其顺序，帮助工程师和操作人员更好地理解和掌握工艺流程，并进行相应的操作和控制。
下面是一份化工工艺流程图的图例，以一种典型的化工工艺流程为例。
图例：化工工艺流程图1. 圆形代表容器或设备：圆形代表容器或设备，如反应器、塔器、罐体等。
每个圆形设备都会有一个编号，便于在图中标识。
例如，反应器可以用R1、R2等来表示，塔器可以用T1、T2等来表示。
2. 方形代表操作步骤：方形代表化工操作步骤，即反应、分离、蒸馏等。
每个方形设备也会有一个编号。
例如，反应步骤可以用RX表示，分离步骤可以用SX表示，蒸馏步骤可以用DX表示。
3. 方形内的文字表示操作条件：方形内的文字通常表示操作条件，如温度、压力、物料流量等。
例如，温度用字母"T"表示，压力用字母"P"表示，物料流量用字母"Q"表示。
4. 箭头表示物料流动方向：箭头表示物料在工艺流程中的流动方向，从一个设备流向另一个设备。
箭头上的数字表示具体的物料流量。
箭头的粗细和箭头的末端形状也可以表示物料的流速或性质。
5. 连接线和连接点：连接线将设备和操作步骤连接在一起，流程图中的连接线通常是直线或曲线。
设备和操作步骤之间的连接点通常是圆圈，用于标识连接的具体位置。
连接线和连接点的位置可以表示物料流动的路径和方向。
通过化工工艺流程图，我们可以清楚地了解化工工艺中每一个步骤和设备之间的关系和作用。
工程师和操作人员可以根据工艺流程图来进行相应的操作和控制，确保工艺的顺利进行。
总结起来，化工工艺流程图的图例主要包括容器和设备的表示、操作步骤的表示、操作条件的表示、物料流动方向的表示，以及连接线和连接点的表示。
这些图例的使用可以使化工工艺流程图更加清晰和易于理解。
化工工艺流程图68张课件
E204
VN1E204
VI2E204 VI1E204
氮气 出装置
至D104 出装置
去C401 去C401底
C203
TI 2060
P203
A202
TI 2046
E203
FIC 2010
循环冷水
VN1E203
设计 绘图
DR1010
VI3E203 VI1E203 VI2E203
不合格油线 重石脑油 短循环
AI AIC AIA AIS AR ARC ARA ARS AC ACT
密度
DI DIC DIA DIS DR DRC DRA DRS DC DCT
粘度
VI VIC VIA VIS VR VRC VRA VRS VC VCT
流量检测仪表和检出元件的图形符号（摘自HGJ 7-87）
序号 名称
图形符号 备注 序号 名称
符号包括图形符号和字母代号，它们组合 起来表示工业仪表所处理的被测变量和功能， 或表示仪表、设备、元件、管线的名称。
图形符号 字母代号 仪表位号
TIC 2004
FIC 2009
C202
去E401
TI 2039
VI1C203
FI 2025
TI 2040
LIC 2004
E202
FR P208
FIC 2008
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
平衡线接分馏塔C-102蒸发段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101 开工柴油来 VI7D3101 开工蜡油来 VI6D3101
化工工艺流程图
化工工艺流程图化工工艺流程图是描述化工产品制造过程中各个环节的流程和操作步骤的图表。
下面将以生产盐酸为例，给出一个简单的化工工艺流程图。
化工工艺流程图如下：原料准备：氯气和氢气是制备盐酸的主要原料，需要通过相应的设备进行储存和准备。
1. 氯气储罐：装有氯气的储罐，通过管道将氯气输送到下一步骤。
2. 氢气储罐：装有氢气的储罐，通过管道将氢气输送到下一步骤。
反应器：在反应器中，氯气和氢气发生气相反应生成盐酸。
3. 反应器：反应器内部有适量的氯气和氢气，通过管道进入反应器并加热，使其达到反应温度并发生反应。
4. 产物收集罐：反应完成后，通过管道将生成的盐酸收集到罐中。
分离器：将反应后的盐酸与未反应的氯气和氢气进行分离。
5. 分离器：将反应产物送入分离器，通过适当的温度和压力条件，迫使反应物分离并得到纯净的盐酸。
6. 产物收集罐：通过管道将纯净的盐酸收集到罐中，待用。
中和与净化：对盐酸进行中和处理，去除其中的杂质。
7. 中和槽：将盐酸与碱性物质（如氢氧化钠）进行反应，将其中和成为盐水和水。
8. 过滤器：通过过滤器将中和后的盐水和水进行分离，除去其中的固体杂质。
浓缩与储存：对中和后的盐水进行蒸发浓缩，并进行储存。
9. 浓缩器：将中和后的盐水通过热力或真空条件下蒸发浓缩，得到浓盐水。
10. 产品储罐：将浓盐水储存在储罐中，以备后续分装或出售。
以上就是生产盐酸的简化工艺流程图。
在实际生产中，还可能涉及到其他的环节，如废物处理、回收利用等，这里未能详细描述。
化工工艺流程图是化工工艺设计和操作的重要参考，它可以帮助人们更好地了解产品的制造过程，优化工艺流程，提高生产效率和产品质量。
100张化工工艺流程图
一段串联全循环加氢裂化反应系统 流程图
高压二段全循环加氢裂化反应系统 流程图
常规延迟焦化流程示意图
焦炭塔换塔操作顺序
高低并列式催化裂化反应再生系统 流程
同轴式提升管催化裂化反应器和再 生器简图
分馏系统工艺流程
双塔吸收稳定流程
两段再生带有取热设施的渣油催化 裂化反应再生系统流程
无取热设施的渣油催化裂化反应再 生系统示意图
100张化工工艺流程图
裂解和急冷部分示意图
裂解气压缩部分示意图
脱甲烷部分流程图
脱乙炔、乙炔加氢和乙烯精馏流程 示意图
脱丙烷、脱丁烷和丙烯精馏流程示 意图
丙烯制冷示意流程图
乙烯制冷示意流程图
原油脱盐脱水的典型工艺流程
原油蒸馏典型工艺流程（燃料型）
原油蒸馏典型工艺流程（燃料-润滑 油型）
内溢流管前置烧焦罐两段再生器简 图
外循环管前置烧焦罐两段再生器简 图
烟气串联的快速床再生反应-再生器 简图
后置烧焦罐再生主要操作数据
催化裂化能量回收系统流程图
原料油典型工艺流程
汽提流程示意图
重整典型工艺流程
重整反应器结构
UOP连续重整催化剂再生流程
石化行业产品走向
石油前处理
常减压工艺流程图
连续重整后分馏部分流程图
连续重整预加氢反应部分流程图
连续重整预加氢分馏部分流程图
连续重整再接触部分流程图
连续重整再生部分流程图
连续重整装置预加氢系统流程图
歧化单元流程示意图
裂解装置工艺流程图
歧化反应部分工艺流程示意图
溶剂再生装置流程图
重整反映部分工艺流程图
重整再接触部分工艺流程图
航煤加氢分馏部分流程图
工艺流程图图标、符号、图示、标志及含义画法
工艺流程图图标、符号、图示、标志及含义画法设备布置图的画法1）视图表示方法比例与图幅，分区，视图配置2）设备表示方法定型设备和非定型设备；同一位号的多台设备，在图上可画出一台设备的外形，其他的可以只画出基础或用双点画线的方框表示；设备一览表。
特征管口的方位角2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平面图和I-I剖面图。
按工艺要求，冷凝器E0401架空，其物料出口的管口高于真空受液槽V0408A和V0408B的进料口，物料可以自流到V0408A 和V0408B中，为便于E0401的支承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。
为满足操作维修要求，各设备之间留有必要的间距。
剖面图表达了室内设备在立面上的位置关系，剖面图的剖切位置在平面图上I-I处，蒸馏釜和真空受槽A和B布置在标高为5m的楼面上，冷凝器布置在标高为6.95m处。
3、管道布置图3.1、管道布置图的图示1)一组视图用平面图、剖视图等表示整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。
2)尺寸标注管道管件、阀门、控制点等的平面位置尺寸和标高以及建筑物轴线编号、设备位号及说明等。
3)指北针表示管道安装的方位基准。
4)标题栏注写图名、图号、比例、修改、签字等。
5)管口表在图纸右上角，列出与所有设备管口有关内容的管口表。
3.2、管道的图示方法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换高清大图管道的连接画法管道用三通的表示法各种管道的画法c.管道附件的画法示例：根据图（a）所示管道（装有阀门）轴测图画出其平面图和立面图。
分析：该段管道有两部分，主管道的走向为自下向上一向后一向左一向上一向后；支管向左。
管道上有四个截止阀，上部两个阀的手轮朝上（阀门与管道为法兰连接），中间一个阀的手轮朝右（阀门与管道为螺纹连接），下部一个阀的手轮朝前（阀门与管道为法兰连接）。
化工PID工艺流程图设计ppt
M
M
北方民族大学化工学院 6
二 管道流程线
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时，应将其端点绘制在图的左 方或右方，并用空心箭头标出物料的流向（进或出），在空 心箭头内注明与其相关图纸的图号或序号，在其上方注明来 或去的设备位号或管道号或仪表位号。
进
出
北方民族大学化工学院
北方民族大学化工学院
9
管道流程线的画法及标注
物料代号
代号 物料名称 PA 工艺空气 PG 工艺气体
PGL PGS PL
气液两相流 工艺物料 气固两相流 工艺物料
代号
物料名称
高压过热蒸汽
代号
物料名称
代号
物料名称
HUS LS LUS MUS SC TS BW CSW
HWR HWS RW SW WW ERG FS NG AG
北方民族大学化工学院 3
设备标注
1、设备名称位号 每一台设备位号、名称是唯一的。 车间或工段号 设备序号
设备分类号
V18 01 a-d 槽罐 设备分类号 塔 ( T )： tower 反应器（R） reactor 槽 罐（V ）vat
相同设备序号
设备名称 压缩机(C) compressor 换热器(E) exchange heat 泵（P）pump
四 仪表控制点的画法与标注
画出所有与工艺有关的检测仪表、调节控制系统、分析取 样点和取样阀（组）。 仪表控制点用符号表示，并从其安装位置引出。符号包括 图形符号和字母代号，它们组合起来表达仪表功能、被测变 量、测量方法。 检测、显示、控制等仪表的图 形符号是一个细实线圆圈，其 直径约为10 mm。圈外用一条 细实线指向工艺管线或设备轮 廓线上的检测点。
化工工艺流程图
• 简洁明了：用最简单的图形和文字表示复杂的化工生产过程 • 层次分明：流程图中各设备、管线、阀门等按照工艺流程的顺序排列 • 符号统一：采用国际统一的化工流程图符号，便于交流和理解
化工工艺流程图在化工生产中的应用与意义
化工工艺流程图在化工生产中的应用
• 设计阶段：用于工艺流程的设计和优化，指导生产线布局和设备选型 • 施工阶段：作为施工图纸的参考，确保生产线的正确建设和安装 • 运行阶段：用于生产过程的监控和操作，提高生产效率和安全性
化工工艺流程图实例的解读
• 读懂流程图中的图形元素：了解各种设备、管线、阀门等的功能和作用 • 读懂流程图中的文字说明：理解流程图中的文字描述，了解生产过程的具体步骤 • 读懂流程图中的标注和数据：分析流程图中的数据，了解生产过程中的关键参数
化工工艺流程图在实际生产中的应用与优化
化工工艺流程图在实际生产中的应用
化工工艺流程图的应用
• 生产管理：利用化工工艺流程图，优化生产过程，提高生产效率和安全性 • 教育培训：利用化工工艺流程图，进行化工生产过程的教学和培训 • 科研创新：利用化工工艺流程图，分析生产过程中的问题，提出改进措施和创新方 案
化工工艺流程图对我国化工产业的影响与意义
化工工艺流程图对我国化工产业的意义
智能化发展：结合化工 生产过程中的实时数据， 实现化工工艺流程图的
实时监控和优化
• 利用物联网技术，采集化工生产 过程中的实时数据，更新流程图 • 利用大数据和人工智能技术，分 析化工工艺流程图，提出改进措施
化工工艺流程图的新技术与应用
化工工艺流程图的新技术
• 3D打印技术：利用3D打印技ห้องสมุดไป่ตู้，制作化工工艺流程图的实体模型，便于分析和理 解 -虚拟现实技术：利用虚拟现实技术，实现化工工艺流程图的立体展示和操作模 拟 • 可视化技术：利用可视化技术，提高化工工艺流程图的直观性和易理解性
化工工艺流程图制图图例
A B C
PCV PSV RD
B
GATE VALVE GLOBE VALVE
BALL VALVE DIAPHRAGM VALVE SANITARY TYPE DIAPHRAGM VALVE BUTTERFLY VALVE NEEDLE VALVE THREE WAY VALVE CHECK VALVE FLUSH BOTTOM VALVE OPEN DRAIN OR FUNNEL OPEN DRAIN OR FUNNEL OPEN DRAIN OR FUNNEL SLIDE GATE VALVE
DCS集中控制仪表 盘面指示仪表 现场仪表 自保联锁系统仪表（PLC）
调节阀（气源故障阀门开）
调节阀（气源故障阀门关）
调节阀（气源故障阀门保位，信号开） （气源故障阀门保位，信号关）
气动信号线 电动信号线 DCS软连接 孔板
2. 组合代号
PA 压力报警 PC 压力调节 PIA 压力指示报警 PIC 压力指示调节 PICA 压力指示控制报警 PG 现场压力指示 TG 现场温度指示 TI 温度指示 TIC 温度指示调节 LA 液位报警 LG 现场液位指示 LIC 液位指示调节
SC-02
PSV 1002
截止阀 蝶阀 止回阀
LO LC
减压阀
Y形，T形过滤器
疏水阀
软管接头
阻火器
取样分析 取样分析(冷却)
安全阀 锁定开，锁定关 漏斗 8字盲板 管道视镜 保温 蒸汽伴热
字 母 第一字母（被测变量） 后继字母（功能） 备 注
A
成分分析
报警
d
差
E
测量元件
F
流量
H
手动遥控
高限
HH表示高高限
