中国古建筑
中国古代建筑以单 间的建筑为例，从 上到下可分为四部 分，屋顶、斗拱、 墙与柱、台基。
屋顶
台基
单间 的建筑
斗拱
墙与柱
古建筑之屋顶
屋顶最上方为一条横 向的屋脊，称为正脊.
较大的殿宇的正脊两 端有鸱吻（鸱尾、龙 吻）.
垂(斜)脊的外端（檐角 一端）排列着一系列 脊饰，最外面是若干 个小动物称为蹲兽， 最后面龙头状的，称 为垂兽。
（梁，台湾称为通梁，图中大通、二通即 为大梁、二梁。 束仔，位于两组斗拱之间的弯月形实心木 构件，也称月梁）
古建筑之结构框架
左图为结构框架 示意图
古建筑之结构框架
左图为结构框架 示意图
古建筑之结构框架
左图为 结构框 架示意 图
古建筑之结构框架
左图为结构 框架示意图
营造法式之斗栱
斗拱 中国古代建筑所特有 的构件，方形木块叫斗， 弓形短木叫拱， 斜置长木 叫昂，总称斗拱。一般置 于柱头和额枋（位于两檐 柱之间，用于承托斗拱）、 屋面之间，用来支撑荷载 梁架、挑出屋檐，兼具装 饰作用。由斗形木块、弓 形短木、斜置长木组成， 纵横交错层叠，逐层向外 挑出，形成立大下小的托 座。明清时期，斗拱的结 构作用已逐渐消失，成了 纯粹的装饰、等级的标志。
古建筑之硬山顶
硬山顶 五脊二坡，与悬 山顶不同之处在于，两侧 山墙从下到上把檩头全部 封住（屋顶左右屋檐不出 山墙）。硬山顶出现最晚， 是随着明清时期房屋墙壁 广泛使用砖砌以后才大量 采用的。六品以下官吏及 平民住宅的正堂只能用悬 山式或硬山式屋顶。
左图为硬山（广智院的一 座建筑）硬山防风火，悬 山防雨，因此南方民居多 用悬山，北方多硬山。
上图为前面为卷棚式硬山
古建筑之装饰及色彩特征
古建筑之装饰及色彩特征
古建筑之装饰及色彩特征
古建筑之装饰及色彩特征
古建的各部分装饰都不是凭空产 生的,都不是离开建筑构件独立存在 的,它们只是构件的外部形式,它是一 种起到装饰作用的建筑构件. 但是随着时间的推移,这部分装饰 也慢慢失去了原来的作用而成了纯粹 的装饰作用.
古建筑之墙与柱
墙与柱 构成房屋建筑立面的 组成部分，房屋建筑一般三 面围墙，正面为木质楹柱与 门窗，左右墙面称为山墙。 四根木头圆柱围成的空间称 为“间”。建筑的迎面间数 称为“开间”，或称“面 阔”。建筑的纵深间数称 “进深”。中国古代以奇数 为吉祥数字，所以平面组合 中绝大多数的开间为单数， 每两根立柱之间为一间；而 且开间越多，等级越高。北 京故宫太和殿、北京太庙大 殿迎面为十二根立柱，开间 为十一间，曲阜孔庙大成殿， 迎面为十根石质龙柱，为九 开间。
营造法式之斗栱营造流程
营造法式之斗栱营造流程
营造法式之斗栱营造流程
营造法式之斗栱营造流程
营造法式之斗栱名词解释
踩： 1、说斗栱几踩，这个 “几”是奇数的。 2、斗栱 向内、外挑出，清代叫 “出踩”，以正心栱为中 心向内或向外每加出一排 栱，就叫一踩. 斗拱共有三种不同的位 置，1、在柱头上2、在屋 间额枋之上3、在屋角柱头 之上，这三种各有专名叫： 柱头科、平身科和角科。 斗栱在结构上有四种重要 的分件，略似弓形，位置 与建筑物表面平行的叫做 栱。形式与拱相同，而方 向与拱成直角的叫做翘。 翘之向外一端特别加长， 斜向下垂的叫做昂。
上图为前面为卷棚式硬山
古建筑之台基
台基 一称基座。系高出地面的建筑 物底座。大致有四种。 1. 普通台基 用素上或灰土或碎砖三 合土夯筑而成，约高一尺，常用于 小式建筑。 2. 较高级台基 较普通台基高，常在 台基上边建汉白玉栏杆，用于大式 建筑或宫殿建筑中的次要建筑。 3. 更高级台基 即须弥座，又名金刚 座。中国古建筑采用须弥座表示建 筑的级别。一般用砖或石砌成，上 有凹凸线脚和纹饰，台上建有汉白 玉栏杆，常用于宫殿和著名寺院中 的主要殿堂建筑。 4. 最高级台基 由几个须弥座相叠而成，，常用于 最高级建筑，如故宫三大殿和山东 曲阜孔庙大成殿，即耸立在最高级 台基上。
古建筑之庑殿顶
左图为重檐庑殿顶 宫殿建筑.
古建筑之歇山顶
歇山顶 又称九脊顶， 除一条正脊、四条垂 脊外，还有四条戗脊。 正脊的前后两坡是整 坡，左右两坡是半坡。 歇山顶主要分为单檐 和重檐两种，重檐歇 山顶的第二檐与庑殿 顶的第二檐基本相同。 在等级上仅次于重檐 庑殿顶。目前的古建 筑中如天安门、太和 门、保和殿、乾清宫 等均为此种形式。五 品以上官吏的住宅正 堂才能用歇山式顶 （单檐）。
古建筑之攒尖顶
攒尖顶 用于正多边形或 圆形建筑，顶部有一个集 中点，即宝顶。角式攒尖 顶有与其角数相同的垂脊， 圆攒尖顶则由竹节瓦逐渐 收小，故无垂脊。故宫中 和殿、天坛祈年殿属攒尖 顶。
下面为六角重檐攒尖顶，上面为四角重 檐攒尖顶
古建筑之屋顶
太和殿（重檐 庑殿顶）、中 和殿（四角攒 尖顶）、保和 殿（重檐歇山 顶）
上图为前面为卷棚式硬山
古建筑之卷棚顶ቤተ መጻሕፍቲ ባይዱ
左图为卷棚式歇山
左图为悬山式卷棚顶
古建筑之十字歇山式屋顶
左图为歇山 式的变种— —十字歇山 式（临汾东 岳庙元代戏 台）
古建筑之三川脊式屋顶
硬山式变种——三川 脊式硬山 正脊中间高起来，并 在高起来的两侧增加 垂脊
左图为三川脊式 歇山 .
古建筑之结构框架
中国古代建筑的承重部分为框架结 构，主要包括梁、柱、檩、椽、枋 等。关于中国古代建筑各承重部分 的名称，有不同的说法。一般来说， 如果以横向的屋脊作为x轴，以房 屋进深方向为y轴，以垂直的立柱 方向为z轴的话，z轴方向的圆木为 柱；y轴方向的圆木或方木为梁， 梁由下至上层层重叠，逐渐缩短， 最下方的长梁落在柱头上或通过斗 拱落在柱头上，上下的每层梁之间 由短柱支撑形成梁架；x轴方向的 圆木为檩，最上方为脊檩；沿屋顶 向下，在相邻两个梁架之间的每根 梁端架檩；在檩架形成的斜面上， 在檩上排列椽，形成屋顶的两个坡 面的骨架。在骨架上加置望板，覆 以瓦，就形成了屋顶。
古建筑之屋顶

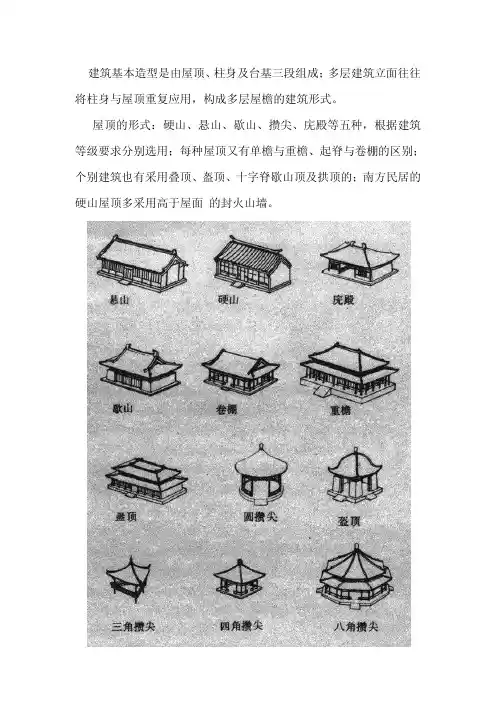

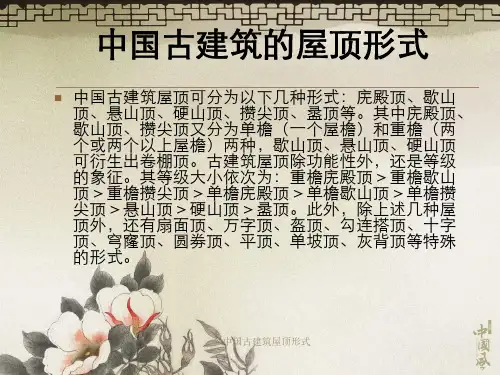

中国古代建筑的屋顶 可分为庑殿式顶、歇 山式顶、悬山式顶、 硬山式顶、攒尖式顶 和录顶等形式。按屋 檐的层数分，庑殿顶、 歇山顶和攒尖顶又分 为单檐和重檐两种。 歇山式、悬山式和硬 山式又分出一种没有 正脊的卷棚式屋顶。 此外，歇山式还分出 一种极少见的十字歇 山顶。
古建筑之庑殿顶
庑殿顶 又称四阿顶， 五脊四坡式，又叫五 脊顶。前后两坡相交 处是正脊，左右两坡 有四条垂脊，分别交 于正脊的一端。庑殿 顶分为单檐和重檐两 种，重檐庑殿顶，是 在庑殿顶之下，又有 短檐，四角各有一条 短垂脊，共九脊。现 存的古建筑物中，如 太和殿和曲阜孔庙大 成殿。重檐庑殿顶是 清代所有殿顶中最高 等级，只有皇帝和孔 子的殿堂可以使用。
古建筑之录顶
录顶 屋顶（四边或正多 边形）上部做成平顶，下 部做成四面坡四向（或多 面坡多向）。垂脊上端有 横脊，横脊排水的数目与 角数相同。各条横脊首尾 相连，故亦称圈脊。
上面是平顶，往下有斜坡和屋檐
古建筑之卷棚顶
卷棚顶 屋面双坡，屋顶 最上方没有突出的正脊。 从梁架结构看，梁架最上 方没有正中的脊檩，而是 在上方两侧并列两个脊檩， 上加弧形罗锅椽，使两坡 相接处呈圆弧形。硬山式、 悬山式和歇山式都可以做 成卷棚顶。此种建筑，园 林中居多；宫殿建筑群中， 太监、佣人等居住的边房， 多为此顶。
古建筑之装饰及色彩特征
古建筑之装饰及色彩特征
古建筑之装饰及色彩特征
宫殿建筑采用黄色 屋顶和红色屋身.
古建筑之装饰及色彩特征
园林建筑多采用白 色的粉墙,褐色的梁架, 黑色的望砖.
古建筑之装饰及色彩特征
佛教寺 庙建筑多 以黄墙黑 瓦为主,暗 红门窗,整 个建筑多 处在绿色 建筑之中.
古建筑之装饰及色彩特征
皖南乡土建筑多采 用白色的粉墙,黑色 的瓦,灰色的砖
戗脊：上层屋檐角部的屋脊 角脊：下层屋檐角部的屋脊 博脊：1.歇山山花下的屋脊 2.重檐屋顶，下层檐围 绕屋身的屋脊(也叫做围脊)
古建筑之歇山顶
左图为单檐歇山（蓬 莱院后院三清殿）
古建筑之悬山顶
悬山顶 五脊二坡，两 侧的山墙凹进殿顶， 使顶上的檩端伸出墙 外（屋顶左右屋檐出 山墙），又称挑山。
左图为悬山顶 （趵突泉公园西 北围墙边）
