PDPS仿真教程PD基础篇第9节焊点分配到工位
PDPS仿真教程PD基础篇第9节焊点分配到工位
PDPS工业机器人虚拟调试仿真PD基础教程，焊点分配到工位：
1、将工艺树PrLine和焊点分别加载（右键Add Root）到操作数窗口和制造特征树窗口，然后在操作树中选择工作站Przone1，如下图所示；
2、在菜单栏中选择应用模块一栏下面的自动焊点分布命令，弹出自动焊点分布对话框，进行焊点分配到工位的操作，如下图所示；
3、在自动焊点分布窗口中点击设置按钮，弹出设置对话框中操作类型选择PrStationProcess，点击确定后可以清楚的看到焊点向工位的分配情况，仔细检查焊点分配是否正确，无误后进行下一步；
4、确认无误后选择Apply All全部应用，所有焊点的Status状态列显示Connected已连接，表示已经分配完毕，选择Close关闭对话框；
5、选中PrZone打开Pert Viewer对话框，可以看到在OP10的左下角出现焊点图标，数字14表示在这个工位要焊14个点，OP20这个工位要焊13个点，如下图所示；
6、在Pert Viewer（PERT图）对话框中选中OP10，然后点击鼠标右键选择Properties属性，打开OP10的属性窗口，在属性对话框的制造特征栏查看所有分配到这个工位的焊点。
在属性窗口的产品栏查看所有分配到这个工位的零件，如下图所示；
以上就是PD软件中焊点分配到工位的过程以及操作步骤，焊点也可以在PS软件中进行分配，直接拖动到相应的机器人操作下面即可。
PDPS仿真前数据处理

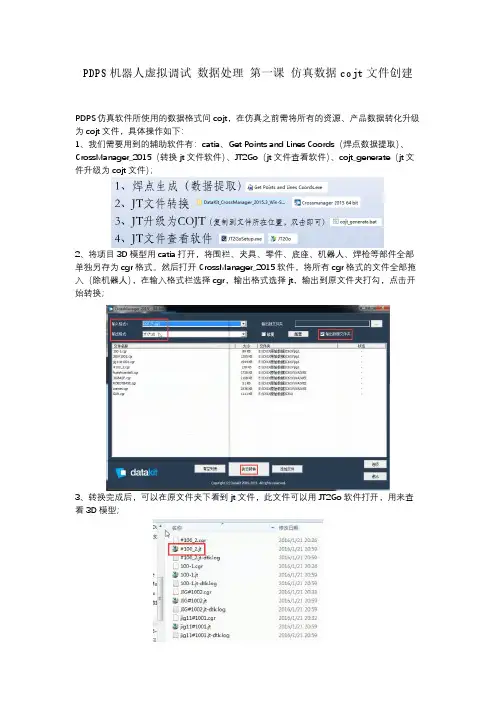

PDPS机器人虚拟调试数据处理第一课仿真数据cojt文件创建PDPS仿真软件所使用的数据格式问cojt，在仿真之前需将所有的资源、产品数据转化升级为cojt文件，具体操作如下：1、我们需要用到的辅助软件有：catia、Get Points and Lines Coords（焊点数据提取）、CrossManager_2015（转换jt文件软件）、JT2Go（jt文件查看软件）、cojt_generate（jt文件升级为cojt文件）；2、将项目3D模型用catia打开，将围栏、夹具、零件、底座、机器人、焊枪等部件全部单独另存为cgr格式。

然后打开CrossManager_2015软件，将所有cgr格式的文件全部拖入（除机器人），在输入格式栏选择cgr，输出格式选择jt，输出到原文件夹打勾，点击开始转换；3、转换完成后，可以在原文件夹下看到jt文件，此文件可以用JT2Go软件打开，用来查看3D模型；4、通过catia将机器人模型各个关节轴单独保存cgr为格式，然后用cgr文件创建机器人装配体，将catia装配图拖到CrossManager_2015软件，输入格式选择catiaV5，输出格式选择jt，点击开始转换；5、所有数据转换完成后，将cojt_generate复制到jt文件所在目录下；6、双击cojt_generate，此文件夹下所有jt文件将会升级为cojt文件（即jt文件被cojt文件夹包裹），此时除了cojt文件夹其他的文件都可以删除，如下图；7、在catia中新建零件，将所有焊点全部新建“点”，如下图所示；8、选中零件几何体（图中1），然后双击打开Get Points and Lines Coords焊点数据提取程序（图中2），点击Points（图中3），完成后所有焊点xyz坐标数据将被复制；9、新建excel文件，打开，将数据粘贴；10、输入公式(=B2&”,“&C2&”,“&D2)，单元格将以x，y，z形式显示焊点的坐标数据；11、完成所有焊道，选中复制；12、所有焊道数据复制后，打开handian.csv文件，将复制的焊道数据选择性粘贴在J列location下（格式为数据格式），保存，焊点文件完成；13、数据处理完成后，打开PD新建项目，添加资源库将刚刚完成的数据全部导入，定义各资源的属性（此时cojt文件夹下面会多一个xml文件），打开PS，然后可以直接在本地磁盘上选中cojt文件夹拖到PS中打开；PDPS机器人虚拟调试数据处理第二课co数据升级为cojtCo文件为Robcad仿真软件数据类型，在使用PDPS进行仿真前就需要将co文件升级为cojt文件，升级后的文件数据会小很多。
