最基本的电子元器件基础知识

颜 色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无色 有效数字 0 1 2 3 4 5 6 7 8 9 倍率（乘数） 100 101 102 103 104 105 106 107 108 109 10-1 10-2
精度 倍率 第 二 位数 第 一 位数
精度 倍率 第 三 位数 第 二 位数 第 一 位数
（ 3）对于十个基本标注单位以上的电阻器，前两位数字表示数值的有 效数字，第三位数字表示数值的倍率。如 100表示其阻值为 10×100＝ 10W； 223表示其阻值为22×103＝22kW。 （ 4）对于十个基本标注单位以下的元件，第一位、第三位数字表示数值 的有效数字，第二位用字母“R”表示小数点。如3R9表示其阻值为3.9W。 3．色标法 小功率电阻器使用最广泛的是色标法，一般用背景区别电阻器的种类：如 浅色（淡绿色、淡蓝色、浅棕色）表示碳膜电阻，用红色表示金属或金属 氧化膜电阻，深绿色表示线绕电阻。一般用色环表示电阻器的数值及精度。
1.2.3 电容器的正确选用
根据电路要求选择合适的电容器型号。一般的耦合、旁路，可选用纸介 电容器；在高频电路中，应选用云母和瓷介电容器；在电源滤波和退耦 电路中，应选用电解电容器。
电容器的换算关系 1F=10³ mF（毫法拉） =10^6μF（微法拉） =10^9nF（纳法拉） =10^12pF（皮法拉)
2．快速二极管 快速二极管的工作原理与普通二极管是相同的，但由于普通二极管 工作在开关状态下的反向恢复时间较长，约4～5ms，不能适应高频开关 电路的要求。快速二极管主要应用于高频整流电路、高频开关电源、高 频阻容吸收电路、逆变电路等，其反向恢复时间可达10ns。快速二极管 主要包括肖特基二极管和快恢复二极管。
非线绕电阻器
7
阻器的测量



1）根据电阻器的大约阻值来选择万用表的电阻档； 2）将万用表的两表笔搭接在电阻器的两侧，进行测量。 3）若万用表的电阻档选的大或小要重新选择，重复以上 的步骤 4) 电阻损坏只能是阻值比自身标称值大
8
1.2 电 容 器
文字符号： C等 电容在电路中的作用：
图标
滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在 整流电路之后接入一个较大容量的电解电容； 耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路 的静态工作点相互影响，常采用电容藕合 。

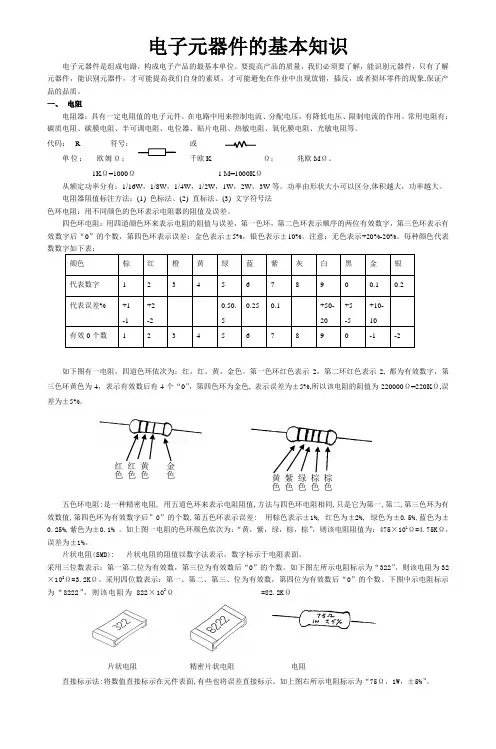

普通电阻器大多用四个色环表示其阻值和允许偏差。第一、二环表示有 效数字，第三环表示倍率（乘数），与前三环距离较大的第四环表示精度。
4
精密电阻器采用五个色环标志，第 一、二、三环表示有效数字，第四 环表示倍率，与前四环距离较大的 第五环表示精度。有关色码标注的 定义见表 2-3 所示。图 1.1.2 所示为两 种色环电阻的标注图。
17
1.3.3 几种常用二极管的特点
1．整流二极管 整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大， 反向击穿电压比较高，但 PN 结电容比较大，一般广泛应用于处理频率 不高的电路中。例如整流电路、嵌位电路、保护电路等。整流二极管在 使用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际 工作中的值。
常用电子元器件及应用
1.1 电阻器
文字符号： R等
图标
电阻在电路中的作用：电阻的主要物理特征是变电能为热能，
也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通 常起分压分流的作用 ；与其它元件一起构成一些功能电路，如RC电路 等。
1
1.1.1 电阻器的分类
（1）金属膜电阻：在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金 属膜或合金膜。其特点是：精度高、稳定性好、噪声低、体积小、高频特性 好。且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100） ×10-6/℃）。目前是组成电子电路应用最广泛的电阻之一。常用额定功率有 1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。 （2）金属氧化膜电阻：在玻璃、瓷器等材料上，通过高温以化学反应形式生 成以二氧化锡为主体的金属氧化层。
14
1.3 半导体二极管
文字符号： D、VD等
图标
二极管在电路中的作用：整流：二极管具有单向导电性，
可以把方向交替变化的交流电变换成单一方向的脉冲直流电 ； 其外还有检波等作用
15
1.3.1 半导体二极管的分类 半导体二极管按其用途可分为：普通二极管和特殊二极管。 普通二极管包括整流二极管、检波二极管、稳压二极管、开 关二极管、快速二极管等；特殊二极管包括变容二极管、发 光二极管、隧道二极管、触发二极管等。
18
3．稳压二极管
稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件 。稳压管的主要参数有：①稳压值VZ 。指当流过稳压管的电流为某一 规定值时，稳压管两端的压降。目前各种型号的稳压管其稳压值在2～ 200V，以供选择。②电压温度系数。稳压管的稳压值VZ的温度系数在 VZ低于 4V 时为负温度系数值；当 VZ的值大于 7V 时，其温度系数为正 值；而VZ的值在6V左右时，其温度系数近似为零。目前低温度系数的 稳压管是由两只稳压管反向串联而成，利用两只稳压管处于正反向工 作状态时具有正、负不同的温度系数，可得到很好的温度补偿。例如 2DW7型稳压管是稳压值为±6～7V的双向稳压管。③动态电阻rZ。表 示稳压管稳压性能的优劣，一般工作电流越大，rZ越小。④允许功耗 PZ 。由稳压管允许达到的温升决定，小功率稳压管的 PZ 值为 100 ～ 1000mW, 大功率的可达 50W。⑤稳定电流 IZ。测试稳压管参数时所加 的电流。实际流过稳压管的电流低于IZ时仍能稳压，但rZ较大。
允许偏差（%）
±1 ±2
±0.5 ±0.25 ±0.1
±5 ±10 ±20
5
例如标有蓝、灰、橙、金四环标注的电阻，其阻值大小为： 68×103 ＝ 68000W（ 68kW ），允许偏差为±5 ％。标有棕、黑、绿、棕、棕五环标 注的电阻，其阻值大小为： 105×101 ＝ 1050W （ 1.05kW ），允许偏差为 ±1％。 现有计算色环电阻阻值的小电子软件（上网）。
1.1.3 电阻器的正确选用 在选择电阻器的阻值时，应根据设计电路时理论计算电阻值，在最靠近 标称值系列中选用。普通电阻器（不包括精密电阻器）阻值标称系列值 见表，实际电阻器的阻值是表中的数值乘以10n（n为整数）。
允许偏差（％） 阻值（W） ±5 ％ 1.0 、 1.1 、 1.2 、 1.3 、 1.5 、 1.6 、 1.8 、 2.0 、 2.2 、 2.4 、 2.7 、 3.0 、 3.3 、 3.6 、 3.9 、 4.3 、 4.7 、 5.1 、 5.6 、 6.2 、 6.8、7.5、8.2、9.1 1.0 、 1.2 、 1.5 、 1.8 、 2.2 、 2.7 、 3.3 、 3.9 、 4.7 、 5.6 、 6.8、8.2
1.3.2 普通半导体二极管的主要参数
1．反向饱和漏电流IS 指在二极管两端加入反向电压时，流过二极管的电流，该电流与半 导体材料和温度有关。在常温下，硅管的IS为纳安（10-9A）级，锗 管的IS为微安（10-6A）级。 16
2．额定整流电流IF 指二极管长期运行时，根据允许温升折算出来的平均电流值。目前大 功率整流二极管的IF值可达1000A。 3．最大反向工作电压URM 指为避免击穿所能加的最大反向电压。目前最高的URM值可达几千伏。 4．最高工作频率fM 由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将 变差。点接触式二极管的 fM 值较高，在 100MHz以上；整流二极管的 fM 较低，一般不高于几千赫。 5．反向恢复时间trr 指二极管由导通突然反向时，反向电流由很大衰减到接近 IS时所需要的 时间。大功率开关管工作在高频开关状态时，此项指标至为重要。
（3）碳膜电阻：在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分 解沉积成碳结晶导电膜。碳膜电阻价格低廉，阻值范围宽（10W～10MW）， 在一般电子产品中大量使用。
2
1.1.2 常用电阻器的标志方法 1．直标法 把元件的主要参数直接印制在元件的表面上，这种方法主要用于功率比较 大的电阻。如电阻表面上印有3W47Ω，表明这个电阻的功率是3W，阻值是 47欧姆 2．文字符号法 随着电子元件的不断小型化，特别是表面安装元器件（SMC和SMD）的制 造工艺不断进步，使得电阻器的体积越来越小，其元件表面上标注的文字 符号也作出了相应改革。一般仅用三位数字标注电阻器的数值，精度等级 不再表示出来（一般小于±5％）。具体规定如下： （1）元件表面涂以黑颜色表示电阻器。 （2）电阻器的基本标注单位是欧姆（W），其数值大小用三位数字标注。 3
13
电容器检测
1、先将电容器的两脚短路，放掉它可能的储电。使用最高
倍率的电阻档测试，刚接上电容器的时候，因为电容器会充 电的缘故，会在数字表上显示一定大小的电阻数，且不断地 跳动，在跳动中数据不断变大，直至显示无穷大。数据不断 变大的速度反应电容器的大小。电容器越大的，需要较长时 间才显示无穷大。 当电容器足够大的时候，没有充电的过程，则是电容器失效 。如果充电结束不显示无穷大，则是电容器漏电。 注意容量太小的电容的充电过程太短，可能看不出充电过程 。 2、用万用表的电容档位直接测量电容的容量，只适合容量 较小的电容器（200uF以下）。 3、直接目测电容器的外观，比如鼓包、漏液等，电容器就 一定是损坏的。
3．有机薄膜电容器
最常见有涤纶电容器和聚丙烯电容器。涤纶电容器的体积小，容量 10 范围大，耐热、耐潮性能好。
4．电解电容器 电解电容器的介质是很薄的氧化膜，容量可做得很大，一般标称容量 1mF～10000mF。电解电容有正极和负极之分，使用中应保证正极电位高于 负极电位；否则电解电容器的漏电流增大，导致电容器过热损坏，甚至炸 裂。 电解电容器的损耗比较大，性能受温度影响比较大，高频性能差。电解 电容器的品种主要有铝电解电容器、钽电解电容器和铌电解电容器。铝电 解电容器价格便宜，容量可以做的比较大，但性能较差，寿命短（存储寿 命小于 5年）。一般使用在要求不高的去耦、耦合和电源滤波电路中。后 两者电解电容的性能要优于铝电解电容器，主要用于温度变化范围大，对 频率特性要求高，对产品稳定性、可靠性要求严格的电路中。但这两种电 容器的价格较高。 1.2.2 电容器的标志方法
