变压器变比试验
电力变压器试验
电力变压器试验引言电力变压器是电力系统中最常见的设备之一。
为了确保电力变压器正常运行，需要进行各种试验，例如变比试验、绝缘电阻试验、短路阻抗试验等。
本文将详细介绍电力变压器试验的相关内容。
变比试验变比试验是电力变压器的基础试验之一，其测试目的是测定变压器的 windingto winding 变比和标称变比是否一致。
测量变比的方法是通过电压比例或者电流比例得到的，通常采用牵引电极法，根据牵引电极与绝缘屏的距离来改变牵引电极的电感值，从而来调整电压或者电流比例。
测试流程如下：1.准备测试设备，包括电压和电流测试仪器、牵引电极等。
2.连接变压器的高压绕组和低压绕组，确保相连接正确。
3.将电压变比的比例与电流变比的比例调节至理论值。
4.通过比较测量的压力值来确认变比是否正确。
短路阻抗试验短路阻抗试验旨在测试电力变压器在短路条件下的电气性能。
在短路状态下，电力变压器电气系统将形成一个自闭环，该自闭环将产生巨大的电流，导致变压器器件受到很大的热负荷和机械应力。
测试流程如下：1.准备测试设备，包括短路测试仪器、能承受电压的电阻器、计算机等。
2.首先测定起始阻抗，在起始阻抗下做下降序列短路电流测试。
3.然后进行稳定阻抗及稳定温度的测定，以便获得短路电流和阻抗值。
4.根据测量的数据，计算出变压器的短路阻抗。
绝缘电阻试验绝缘电阻试验旨在测试电力变压器的绝缘性能，常见的测试因素包括交流绝缘电阻和直流绝缘电阻等。
测试流程如下：1.准备测试设备，包括绝缘阻抗测试仪器、计算机等。
2.将所有的绝缘设备（导体、电缆、开关、隔离器、电阻字段、变压器绕组等）连接3.在低频电源下进行测试，以便确定交流绝缘电阻。
4.然后进行高电压直流测试以测试直流电阻。
5.根据测量数据判断变压器的绝缘性能是否有缺陷。
电力变压器是电力系统中必备设备之一，为了确保其正常运行，需要进行各种试验。
变比试验、短路阻抗试验和绝缘电阻试验是电力变压器试验的基本内容。
变压器的变比极性及接线组别试验分析
变压器的变比极性及接线组别试验分析变压器是电力系统中常用的电力装置，用于变换电压和电流。
变压器的变比、极性和接线组别试验是对变压器性能的测试和分析，下面将对这三个试验进行详细分析。
1.变比试验：变比试验是测试变压器的变比关系是否符合设计要求的试验。
测试时，将一侧绕组接入电源，另一侧绕组作为输出端测量输出电压。
通过改变输入电压，测量在不同电压下的输出电压，计算变比大小。
变比试验的目的是检验变压器的绕组匝数及绝缘是否符合设计要求，是否有短路匝、缺匝等故障。
如果变比试验测得的变比值与设计要求的变比值相差较大，可以排查以下故障：1)绕组接线错误，导致测得的变比值错误；2)绕组绝缘故障，例如绕组间短路、绕组内接触不良等；3)铁芯变形导致磁通漏磁，使变比值偏离设计值。
2.极性试验：极性试验是用于测试变压器绕组的极性关系。
变压器的极性关系是指当输入相电压与输出相电压相差180°时，输入相电流是否与输出相电流相差180°。
测试方法是在输入侧接入电源，在输出侧接入额定负载，测量输入输出两端的相电压和相电流，通过波形比较确定极性关系。
极性试验的目的是检验变压器的绕组连接是否正确，是否存在相序接错、极性接错等错误。
如果极性试验测得的极性关系与设计要求的相反，可以排查以下故障：1)输入输出绕组接线错误，例如相序接错、极性接错等；2)变压器绕组的绝缘损坏，导致短路或缺陷。
3.接线组别试验：接线组别试验是测试变压器的连接组别是否符合设计要求的试验。
不同接线组别可以实现变压器的不同工作方式和变压比。
测试方法是接通一侧绕组，通过改变另一侧的接线方式，测量输出电压和输入电流，通过比较得出接线组别。
接线组别试验的目的是检验变压器的连接方式是否正确，是否符合设计要求。
如果接线组别试验测得的接线方式与设计要求的不一致，可以排查以下故障：1)绕组接线错误，例如绕组内部接头错误，接线端子接错等；2)电源接触器或开关故障，导致接线方式无法切换。

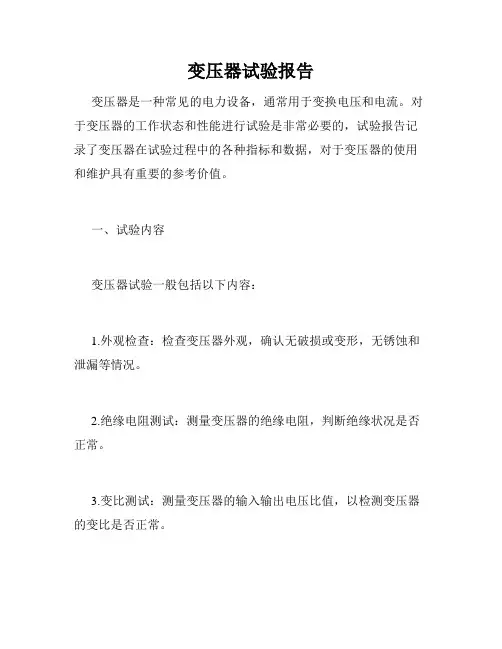

变压器试验报告
变压器试验报告变压器是一种常见的电力设备，通常用于变换电压和电流。
对于变压器的工作状态和性能进行试验是非常必要的，试验报告记录了变压器在试验过程中的各种指标和数据，对于变压器的使用和维护具有重要的参考价值。
一、试验内容变压器试验一般包括以下内容：1.外观检查：检查变压器外观，确认无破损或变形，无锈蚀和泄漏等情况。
2.绝缘电阻测试：测量变压器的绝缘电阻，判断绝缘状况是否正常。
3.变比测试：测量变压器的输入输出电压比值，以检测变压器的变比是否正常。
4.开路负载损耗测试：通过对变压器的空载和负载状态下的功率测量，来评估变压器在输电或供电过程中的效率和稳定性。
5.短路阻抗测试：测量短路状态下的电阻和电位差，以判断变压器的短路能力是否达标。
二、试验结果分析通过变压器试验，在各个方面的数据和指标都符合国家标准和实际要求的情况下，可以确认该设备正常工作。
但如果在试验过程中发现指标有偏差或异常情况时，需要进一步分析和处理。
比如，如果在变比测试中发现变压器的变比与标准值偏差较大，可能是变压器绕组内部接线等部位出现故障。
在这种情况下可以进行排除故障或更换零部件的操作。
又如，如果在短路阻抗测试中，发现变压器的阻抗值较低，或短路容易产生温度过高等情况，就需要对输入电源、软起动、稳态工作等进行实验，找出可能的原因并及时解决。
三、保养与维修变压器作为一种较为重要的电力设备，除进行试验评估外，还需要做好日常保养与维护。
其中，重点的工作包括：1.日常巡检：定期检查变压器的外观、冷却系统、接线、接地等情况，及时发现异常。
2.清洁维护：清洁变压器外壳、换热器、防雷设备、线路等，确保变压器如常运转。
3.绝缘检查：定期测量变压器的绝缘电阻阻值，及时发现变压器故障。
4.防灾应急：开展常规排险演练，确保在突发事件发生时，能够及时通过应急预案进行处置。
四、总结变压器试验报告是对变压器性能进行评估的重要依据，只有保证变压器工作正常、可靠，才能保障电力系统的安全和可靠运行。
双电压表法测试变压器变比的原理及硬件设计
双电压表法测试变压器变比的原理及硬件设计摘要:变压比是变压器的重要参数,变压比的变化与变压器绕组的变化有密切的关系。
本文在分析了变压器接线方式的基础上,研究了其变压比测试的原理,并最终设计了可用于变压器变比测试仪,给出了硬件具体设计方案。
关键词:电力变压器变压比单片机引言根据国标GB1094-1996《电力变压器标准》、DL/T596-1996中华人民共和国电力行业标准《电力设备预防性试验规程》要求,在装备过程、安装前及进行大修后需要对电力变压器的主接、分接头的变压比进行测定。
以确保变压器的电气和机械性能达到国家规定标准和设计要求。
测量变压比目的在于:(1)检查变压比是否与铭牌相符,以保证达到要求的电压变换;(2)检验电压分接情况;(3)检查变压器绕组匝数比的正确性;(4)变压器发生故障后,常用变压比来检查变压器是否存在匝间短路;(5)提供变压比的准确程度,以判断变压器能否并联运行。
目前国内对电力变压器的性能测试基本上仍处于手工测量的阶段、每项性能指标都由专用的仪器进行测量,很多测试项目仍采用一些指针式仪表,存在读数误差大、费工和耗时等问题,并且测量的重复性、可信度也较差。
本文依据双电压表法的基本原理,选用ATMEL公司的AT89C51单片机作为测试系统的控制核心,设计了一种对变压器变压比的测试系统。
该系统采用间接方法测试被测变压器原边电压和副边电压,在单片机中实现测试过程的控制、测试数据的计算及显示等功能。
测得变压器的变压比之后,即可计算变压比的误差。
1 双电压表法测量变压比原理采用电压表法,当额定电压比不大时(KN<5),可从低压绕组励磁,直接用电压表同时测量低压和高压电压。
当高压感应电压比较高(KN>5)不能用电压表直接测量时,采用从高压侧励磁,用互感器配合电压表测量高压,而低压直接用电压表测量感应电压(因从低压加压,高压有互感器,使励磁电流增加,容易影响测量精度)。
变压器变比试验步骤
变压器变比试验步骤嘿，咱今儿个就来唠唠变压器变比试验的那些事儿！要做这个试验啊，首先得把变压器准备好咯。
就像运动员要上赛场，得先热好身一样。
把变压器的各个部位都检查检查，看看有没有啥毛病。
然后呢，就得把测试仪器搬出来啦。
这仪器就像是医生的听诊器，能帮咱找出变压器的小秘密呢。
把仪器接好线，可别接错喽，不然它可就“不听话”啦。
接下来，就是关键的时刻啦！开始给变压器通电。
这时候啊，就好像给它注入了一股神奇的力量。
看着仪表上的数字跳动，心里还真有点小激动呢。
在试验过程中，可得仔细盯着那些数据。
这数据就像是变压器的“心电图”，能反映出它的健康状况呢。
要是有啥不对劲的地方，那可得赶紧找原因。
哎呀，你说这变压器变比试验是不是很有意思呀？就好像在探索一个神秘的宝藏，每一步都充满了惊喜和挑战。
咱再想想啊，这变压器就像一个大力士，它能扛起很重很重的电。
而我们做这个试验，就是要看看这个大力士的力气到底有多大，能不能扛起我们交给它的任务。
试验的时候，还得注意安全哦！可别小瞧了这些电，它们发起脾气来可不得了。
就像老虎一样，可得小心别被它咬到。
等试验做完了，别忘了把仪器收拾好。
就像打完一场仗，得把兵器收拾整齐一样。
然后再好好分析分析那些数据，看看变压器表现得怎么样。
总之啊，变压器变比试验可不是一件简单的事儿。
它需要我们细心、耐心，还得有那么一点点专业知识。
但只要我们认真去做，就一定能发现其中的奥秘，让变压器乖乖地为我们服务。
怎么样，是不是觉得很有趣呢？赶紧去试试吧！。
变压器变比测试仪试验时的注意事项
变压器变比测试仪试验时的注意事项
变压器作为一种重要的电力设备，其电气参数的测试是非常必要的。
其中，变比测试是评价变压器性能的重要指标之一。
为了保证测试结果准确可靠，进行变比测试时需要注意以下几点：
1. 测试前的准备工作
1.对测试仪器进行校验和检验，确认仪器工作正常、精度满足要求。
2.清理被测试的变压器及测试电路，保持干净、干燥，避免杂质或潮湿
影响测试结果。
3.检查变压器的接线情况，特别是连接引线的牢固度。
2. 测试中需要注意的问题
1.测试过程中应确保测试电源的电压稳定，电流充足。
2.变比测试时，应分别记录各个档位的测试数据，并进行比对分析。
3.测试完成后，需要对测试数据进行整理、统计，并与标准数值进行比
较，以确保测试结果准确可靠。
4.若测试数据与标准数值相差较大，则需要重新测试，并对测试参数进
行适当的调整。
5.如果发现测试数据异常，需要立即停止测试并排除故障，以免给设备
带来损坏。
3. 注意事项的总结
变比测试是保证变压器性能关键指标之一，为了确保测试结果准确、可靠，需要在测试前进行充分的准备工作，包括对测试仪器进行校验，清理变压器和测试电路，检查接线等。
测试过程中，需要注意测试电源的电压和电流稳定性，分别记录各档位的测试数据，对测试数据进行整理和比对分析，最后与标准数值进行比较，确保测试结果准确可靠。
如果测试数据异常，需要立即停止测试并进行排除故障。
对变压器变比的测试
摘要变压器变压比是变压器一次绕组与二层绕组之间的电压比。
是为了检测变压器每次绕组的匝数是否符合设计要求。
测量变压器的变压比，是变压器交接、大修后必须进行的试验，在变电所投入使用时，变压器是保证变电所所用电与馈出电的电压稳定的重要设备，具体到变压器时，是变压器变压比起作用，通过试验可以验证变压器的电压变换是否正确，还可以检查各线圈的匝数比与设计是否相符、各分接引线是否连接正确，及变压器匝数是否短路等，变压器能否投入运行，也要根据试验结果进行判断。
本论文主要是通过变压器变压比自动测试仪对树脂绝缘干式整流变压器的变压比进行测试，通过测试结果判断该变压器变压比是否合格。
关键字：变压器，变压比，变压器变压比自动测试仪IAbstractTransformer transformer ratio is the voltage transformer primary and secondary windings between the voltage ratio. In order to detect whether the number of turns of each winding of the transformer meets the design requirements.V oltage ratio measurement of transformer, transformer overhaul test must be carried out after the handover, the substation put into use, is to ensure that the transformer substation auxiliary power feeder and important electrical equipment of voltage stability, specific to the transformer, the transformer is compared, through the test can verify voltage transformer is correct, you can also check the coil number ratio and design are consistent with the tap lead is properly connected, and the transformer turns is short circuit, the transformer can put into operation, should be judged according to the test results.This paper is mainly through the transformer transformer ratio automatic test instrument for resin insulation dry rectifier transformer transformer ratio of the test, through the test results to determine whether the transformer transformer ratio is qualified.Keyword:Transformer, transformerratio,transformertransformerratio automatic test instrument目录摘要 (I)Abstract ...................................................................................................................................... I I 目录.. (III)1绪论 (1)2试验概况 (1)2.1测试背景 (1)2.2参照标准 (1)2.3试验目的 (1)2.4试验对象与工具 (1)3变压器参数 (2)3.1变压器参数 (2)3.2变压器变比 (2)3.3变压器接线原理图 (2)4变压器变压比自动测试仪参数 (4)5变压比测试 (5)5.1测试步骤 (5)5.2注意事项 (7)6变压比测试结果 (7)结论 (9)参考文献 (10)1绪论随着电力工业的发展，电力产品的质量要求也在不断提高。
变压器变比试验过程
变压器变比试验过程嘿，朋友们！今天咱就来讲讲变压器变比试验这档子事儿。
咱就说这变压器啊，那可是电力系统里的大功臣呢！它就像一个神奇的大力士，能把电压变来变去，让电更好地为我们服务。
那怎么知道这个大力士工作得好不好呢？这就得靠变比试验啦！做这个试验，首先得准备好家伙什儿。
就像战士上战场得有趁手的兵器一样，咱得有高精度的变比测试仪，还有各种连接线啥的。
这可不能马虎，要是工具不行，那不就像拿着钝刀砍柴，费劲还干不好事儿嘛！然后呢，把变压器和测试仪连接起来。
这就好比给变压器穿上了专门的检测衣服，得穿得整整齐齐的，不能有一点差错。
接着，打开测试仪，就像启动了一个神秘的魔法盒子。
这时候你可能会问啦，这能看出啥来呀？嘿，这可神奇着呢！通过这个试验，咱能知道变压器的各个绕组之间的比例关系对不对。
如果不对，那可就麻烦啦，就像人走路顺拐一样，不得别扭嘛！这可会影响到电力的传输和使用，那后果可不堪设想。
在做试验的过程中，可得仔细盯着那些数据。
就像警察抓小偷一样，一点蛛丝马迹都不能放过。
要是有啥异常，就得赶紧找找原因，是接线有问题啦，还是仪器出故障啦，得像侦探一样把问题给揪出来。
你说这变比试验是不是很重要？它就像给变压器做了一次全面的体检，能让我们及时发现问题，解决问题，保证电力系统的安全稳定运行。
这就好比我们人每年都要去体检一样，只有这样才能健健康康的呀！做完了试验，别忘了把数据好好记录下来。
这就像写日记一样，把变压器的情况都记下来，以后万一有啥问题，还能拿出来翻翻，看看以前是啥样的。
总之啊，变压器变比试验可真是个技术活，也是个细心活。
咱可不能小瞧了它，得认真对待，才能让变压器这个大力士更好地为我们服务呀！大家说是不是这个理儿？原创不易，请尊重原创，谢谢!。
变压器变比试验原理
变压器变比试验原理
变压器的变比试验是一种用于测试变压器绕组比率的常见方法。
该试验主要原理是利用电压和电流的关系来确定变压器的变比。
变压器通常由两个或多个绕组组成，分别称为一次绕组和二次绕组。
一次绕组通常用于输入电源，二次绕组则输出电压。
变比试验就是通过测量输入电压和输出电压之间的比率来确定绕组之间的变比。
试验时，首先将一个已知电压施加到一次侧绕组上，然后通过测量二次侧绕组上的电压来确定变比。
根据理想的变压器原理，输入和输出电压之间的比率应该等于绕组的变比。
因此，变比试验可以验证变压器是否满足设计要求。
为了准确测量二次侧绕组上的电压，通常需要使用一个电压计或电压表，并保证测量时电流为零。
这可以通过将二次侧绕组的输出端短接在一起来实现。
在这种情况下，按照欧姆定律，没有电流流过二次侧绕组，因此可以准确测量输出电压。
变比试验的主要目的是确定变压器的变比，并确保其符合设计要求。
如果变压器的实际变比与设计变比相差很大，则可能会导致输出电压不稳定或与预期不符。
因此，变比试验是确保变压器性能和安全运行的重要步骤之一。
总之，变压器的变比试验通过测量输入和输出电压之间的比率，来确定变压器的绕组之间的变比。
这个试验可以帮助验证变压器是否满足设计要求，并确保其正常运行。
变压器的变比、极性及接线组别试验分析
变比电桥 利用变比电桥能很方便地测出被试变压 器的
电压比。在被试变压器原边（高压侧）加电压U1 则在变压器的副边感算得到变比K 。
U 1 R1 R2 R1 K 1 U2 R2 R2
国产变比电桥有 QJ-35型（指针式），测量 变比范围为1.02～111.2， 准确度±0.2%。
全自动变比测试仪
二 变压器的极性试验
极性试验的意义 电力变压器线圈的一次侧和二次侧之间存在 着极性关系，若有几个线圈或几个变压器进行 组合，当几个绕组互相连接组合时，无论结成 串联还是并联，都必须知道极性才能正确地进 行。对于两线圈的变压器来说，若在任意瞬间 在其内感应的电势都具有同方向，则称它为同 极性或减极性，否则为加极性。
U1 E1 4.44 fW1 m 108 W1 K 8 U 2 E2 4.44 fW2 m 10 W2
电压比就等于匝数比。
测量方法 电压比的测量方法一般有双电压表法和变 比电桥法。 用双电压表测量变比 三相变压器的电压比可以用三相或单相电 源测量。用单相电源测量时使用的表计少，比 用三相电源更容易发现故障相。
二、试验方法 确定变压器绕组接线组别的试验方法常用的有直流法和 双电压表法（交流法）两种，另外还可以使用各种测量仪器 。其中采用直流试验方法如下： 用电池（ 1.5 ～ 3.0V）轮流加入变压器的高压侧 AB、BC 、AC 端子，并用万用表记录在低压端子 ab、bc、ac 上表头的 指针指示方向。如图接法，如指针正起，记为“+”；负起记 为“-”。
输变电设备状态检修试验规程 绕组各分接位置电压比 初值差不超过±0.5%（额定分接位置）；±1.0%（其 它） （警示值）
对核心部件或主体进行解体性检修之后，或 怀疑绕组存在缺陷时，进行本项目。结果应与铭牌 标识一致。
变压器变比试验
变压器变比试验1 试验目的检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；提供变压器能否与其他变压器并列运行的依据。
2 试验对象变压器的一、二次侧绕组。
3 知识要点变压器的电压比（简称变比），是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k= U1/ U2。
变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术条件或铭牌所规定的数值的一项试验。
四、试验器材BBC6638变比测试仪1套；包括变比测试仪专用导线若干、放电棒等。
4 试验接线图面板示意图连接方法1．联线：关掉仪器的电源开关，按下面的方法接线。
单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。
接好仪器地线。
将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。
注意：切勿将变压器的高低压接反！5 试验步骤（1）将变比测试仪接地（先接接地端，后接仪器端）（2）将变比测试仪的ABC,abc通过专用导线和变压器的ABC,abc相连接。
（3）在变比测试仪上分别输入“变压器组别”，“总分接数”，“级差”和“额定变比”。
变比设为10000/400=25.000调压比设为：0.00%选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。
测量结果：6 试验标准根据《电力设备预防性试验规程DL/T 596-1996》规定；试验周期：1）分接开关引线拆装后，2）更换绕组后，3）必要时。
要求：1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律，2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1.7 综合分析方法及注意事项1.注意事项（1）变压器的相序为，面对高压侧从左往右依次是（中性点）、A、B、C相。
变压器投入使用前必做试验
变压器投入使用前必做试验【摘要】变压器在投入使用时要确保他的万无一失，那么就要对其进行检测，以检查是否有损坏而导致今后运行中存在隐患的地方，变压器投入使用前需要核对变压器铭牌、检测变压器绝缘电阻、绕线直流电阻、绝缘油电气强度是否适宜等还要对变压器变比及直流泄漏电流、绕组结线进行检查核对等等，这里只介绍其中的一部分，即对变比和绕组直流电阻的测量。
【关键词】变压器变比试验；变压器绕组试验；投入使用1 变压器概述变压器是用来变换交流变压和电流且传输电流电能的设备，变压器按作用分为升压变压器、降压变压器、配电变压器等；按用途可分为牵引变压器、电力变压器、电源调压变压器；按照冷却方式可分为干式变压器、油浸变压器。
变压器的发明对电能的远距离传输意义非凡，它通过电磁感应原理将电压升高或降低，变压器将发电厂发出的电压升高，送到输电线路，到用户端再将其降低至用户所需电压。
这样使在输出功率不变的情况下电压升高相应的电流将减小，电能在线路中的损失主要是热能的损失，它的大小与电流方成正比，当电流减小时，电能在传输线路上的损耗也相应地减少，那么传送到使用地的能量就相应地增加。
在这个能源极度紧张的时代为国家节约了能量。
变比：在高压和低压连接组别相同情况下变比约等于匝数比，这里通过变压器空载情况下一次侧电压和二次侧电压之比来检验变比。
用来检测有载分接开关是否正确连接，变压器变比是否按照名牌制造，是否能达到电压变换要求。
绕组直流电阻测量：检查焊接是否良好；检查绕组、引线是否有断裂；检查匝间是否有短路：检查并联支路的正确性。
2 试验原理2.1 变比试验原理：是通过测量变压器线圈低压侧和变压器高压侧电压通过电压比近似同匝数比来进行变压器变比试验。
2.2 直流绕组的试验原理原理：是通过测量绕组上的压降和流过绕组的电流利用欧姆定律来计算（不可用测量接触电阻的好表来测量线圈电阻，因为当他们从线圈上拔掉是，因为当他们从线圈上拔掉时，感应电会通过引线对操作人员造成伤害）。
干式变压器出厂试验项目及标准
干式变压器出厂试验工程及标准一、绝缘电阻测量二、绕组电阻测量对于2500KVA及以下的配电变压器,其不平衡率相为4%,线为2%：630KVA及以上的电力变压器,其不平衡率相〔有中性点引出时〕为2%,线〔无中性点引出时〕为2%.三、变压比试验和电压矢量关系的效定.四、阻抗电压、〔主分接〕、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时,其全电压下的施加时间为60S.当试验频率超过2倍的额定频率时,试验持续时间为:120X〔额定频率〕〔S 〕但不少于15S 试验频率试验电压：在不带分接的线圈两端加两倍的额定电压.如果绕组有中性点端子,试验时应接地.八、局部放电测量三相变压器a〕当绕组接到直接地系统：应先加1.5Um/J3的线对地的预加电压,其感应耐压时间为30S 〔Um为设备最高电压〕,然后不切断电源再施加1.1Um/V3的线对地电压3min,测量局部放电量.b〕当绕组接到不接地系统：应先加1.5Um相对相的预加电压,其感应耐压时间为30S 〔Um为设备最高电压〕此时,有一个线路端子接地,然后不切断电源再施加1.1Um相对相的电压3min,测量局部放电量.然后,将另一个线路端子接地,重复进行本试验.c〕局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC.干式变压器感应耐压局部放电试验计算一、10KV干式变压器(1)变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流％：1.4%(2)计算施加电压：1、空载电流：I=3608 X 1.4%=50.5A2、对Y, yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5X12=18KV局放试验电压：U2=1.1Um=1.1X12=13.2KV变压器变比：K=10.5/ V 3/0.4/ V 3=26.251.5Um 电压下的二次电压：U=1.5Um X2/3 + 26.25=457V1.1Um 电压下的二次电压：U=1.1Um X2/3 + 26.25=335V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压,变比为K=10.5/V 3/0.4/V 3=26.25二次电压：U==21000X2/3・26.25==533.3V3、对D, yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV 局放试验预加电压：U1=1.5Um=1.5X12=18KV局放试验电压：U2=1.1Um=1.1 X 12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um+45.5=395V1.1Um 电压下的二次电压：U=1.1Um+45.5=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压,变比为K=10.5/0.4/J 3=45.5二次电压：U==21000・45.5==461.5V4、励磁变容量：S=U X I=533.3 X 50.5=26.91KVA二、35KV (35/0.4KV)干式变压器(1)变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流％：1.4%(2)计算施加电压：1、空载电流：I=3608 X 1.4%=50.5A2、对Y, yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1 X 40.5=45KV变压器变比：K=35/ V 3/0.4/ V 3=87.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um X2/3 + 87.5=464V1.1Um 电压下的二次电压：U=1.1Um X2/3 + 87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X0.8=56KV 二次电压：U==56 X 2/3 + 87.5==427V3、对D, yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1 X 40.5=45KV变压器变比：K=35/0.231=1521.5Um 电压下的二次电压：U=1.5Um+152=400V1.1Um 电压下的二次电压：U=1.1Um+152=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X0.8=56KV 二次电压：U==56 + 152==368.4V4、励磁变容量：S=U X I=464 X 50.5=23.4KVA三、35KV (35/11KV)干式变压器(1)变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流％：1.0%(2)计算施加电压：1、空载电流：I=525 X 1.0%=5.25A2、对Y, yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1 X 40.5=45KV变压器变比：K=35/11=3.181.5Um 电压下的二次电压：U=1.5Um X2/3 + 3.18=12.7KV1.1Um 电压下的二次电压：U=1.1Um X2/3 + 3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X0.8=56KV二次电压：U==56000 X 2/3 + 3.18==11.7KV3、对Y, d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1 X 40.5=45KV变压器变比：K=35/73^11=1.81.5Um 电压下的二次电压：U=1.5Um X2/3 + 1.8=22.5KV1.1Um 电压下的二次电压：U=1.1Um X2/3 + 1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X0.8=56KV二次电压：U==56 X 2/3 + 1.8==20.7KV4、励磁变容量：S=U X I=22.5 X 5.25=118.12KVA取120 KVA四、电感、电容的计算：1、数据：电压：22.5KV 电流：5.25A 频率：100----200HZ2、电感计算：频率：100Hz——200HZL=U/6.28 Xf X I==22500/6.28 X 100 X 5.25=6.82H3、最小电容：频率：200HzCmin==1/(2n X/) 2XL==1/(6.28X200)2 X 6.82=0.0929P f4、最大电容：频率：100HzCmax==1/(2n X/)2 XL==1/(6.28X 100)2 X6.82=0.372p fQ值取20励磁变容量：S=120/20=6KVA励磁变输出电压：U=22.5/20=1.13KV励磁变输出电流：I=5.25 A选：600V X2 / 5A谐振电抗器：25KV 5A 100HZ7.96H谐振电容器选择：C=0.0929+0.372/2=0.232〃 f补偿电抗器〔试验二次侧为400V变压器〕600V10A95.5mH100-150HZ4 台干式变压器电压、电流一览表。
测量变压器变比、极性和联结组别
测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。
一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。
AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。
交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。
诊断试验中，可以和直流电阻相互验证。
测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。
缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。
当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。
ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。
3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。
在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。
变压器的变比、极性及接线组别试验
变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。
而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。
因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。
对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。
二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。
（1）仪表的准确度不应低于0.5级。
（2）电压表的引线截面市1.5mm2。
（3）对自动测试仪要求有高精度和高输入阻抗。
这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。
三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。
对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。
2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。
3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。
严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。
读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。
四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。
2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线（夹）、温（湿）度计、接地线、放电棒、万用表、电源线（带剩余电流动作保护器）、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。
交流耐压试验 励磁变压器变比选择
交流耐压试验励磁变压器变比选择
变压器交流耐压试验是考验变压器主绝缘的基本试验，以10KV变压器中性点交流耐压试验为例，变压器中性点交流耐压试验接线：（1）试验标准∶
交流耐压值为76KV，试验时间60s，试验频率45-65Hz。
（2）电抗器选择∶
1节电抗器，L=133H
（3）分压器选择∶
1节分压器，C=2919pF
（4）试品电容：
12500pF
（5）谐振电容量∶
2919+12500=15419pF
（6）励磁变变比选择∶
输出电压5000V.
（7）谐振参数计算∶
试验频率不满足要求，需增大试品电容量，在高压则并联3节萌合电容器，每节电容量为10130pF，总电容量C=10130X3=30390pF
谐振电容量∶2919+12500+30390=45809pF
（8）试验过程∶
测量高压引线对地的绝缘电阻，如无异常，将高压引线和电抗器连接。
合上电源，将变频电源输出频率在64Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点；调节变频电源输出电压至76kV，持续1min后，电压降至零，断开电源，试验结束。
（9）试验结论
试验过程中无击穿放电现象，交流耐压试验通过。
变压器外施试验注意∶
1）被试验绕组、非试验绕组均短接，非试验绕组短接后须接地。
2）试验时，密切监视试验频率，防止频率过高损坏变压器。
3）试验时，变频谐振试验系统与被试变压器外壳之间的连接地线采用专用地线。
变压器变比试验标准
变压器变比试验标准变压器变比试验是变压器出厂检验的重要环节之一，也是保证变压器正常运行的关键测试项目。
变比试验的目的是检验变压器的变比是否符合设计要求，以及检测变压器的绕组是否存在短路或接错等故障。
本文将详细介绍变压器变比试验的标准和要求。
一、试验标准。
1. 变比试验应按照国家标准《变压器技术条件》GB6450-86的规定进行。
变比试验的电压、频率、试验仪器和试验方法均应符合该标准的要求。
2. 变比试验应在变压器的额定电压下进行。
对于特殊额定电压的变压器，应按照实际情况确定试验电压。
3. 在进行变比试验前，应对试验仪器进行校验和检定，确保试验仪器的准确性和可靠性。
4. 变比试验应在恒定的电压和频率下进行，试验过程中不得发生电压波动或频率变化。
5. 变比试验的结果应符合变压器技术条件中规定的变比偏差范围，否则应视为试验不合格。
二、试验方法。
1. 将试验仪器连接至变压器的高压侧和低压侧绕组，确保连接正确无误。
2. 调节试验仪器，使其输出额定电压和频率的交流电源。
3. 在试验过程中，记录高压侧和低压侧的电压值，并计算变压器的变比。
4. 对试验结果进行比对和分析，确定变比是否符合设计要求。
5. 若变比试验结果不合格，应及时排除故障，并重新进行试验，直至符合要求为止。
三、注意事项。
1. 在进行变比试验时，应严格按照试验标准和要求进行操作，确保试验的准确性和可靠性。
2. 在试验过程中，应注意安全防护措施，避免发生触电、短路等意外事故。
3. 变比试验结果应详细记录并归档，作为变压器出厂检验的重要依据。
4. 对于试验不合格的变压器，应及时通知生产厂家并采取相应的措施，确保变压器的质量和安全。
结语。
变压器变比试验是保证变压器质量和性能的重要环节，只有严格按照试验标准和要求进行试验，才能有效检测变压器的变比是否符合设计要求，确保变压器的正常运行和安全使用。
希望本文的介绍能够对变压器变比试验有所帮助，同时也希望各相关单位能够重视变比试验工作，确保变压器的质量和安全。
变压器的变比极性及接线组别试验分析
变压器的变比极性及接线组别试验分析变压器的变比极性试验是为了确定变压器的绕组的起点和终点，以及
判断变压器的变比是升压变比还是降压变比。
变压器的接线组别试验是为
了确定低压绕组和高压绕组的绝缘等级是否相符，以及确认变压器的接线
组别是否正确。
变压器的变比极性试验需要使用三相交流电源来激励变压器。
试验时，首先需要将三相交流电源接入变压器的低压绕组，然后记录电压的相位差（通常为0度、120度或240度）。
然后将电源接入变压器的高压绕组，
再次记录相位差。
根据记录的相位差来判断变压器的变比极性。
当两次记录的相位差相同（例如都为0度）时，说明变压器的变比是
升压变比；当两次记录的相位差相反（例如一次为0度，一次为180度）时，说明变压器的变比是降压变比。
变压器的接线组别试验用于确定低压绕组和高压绕组的绝缘等级是否
相符。
试验时，使用特定电压值的直流电压来激励变压器绕组。
然后观察
记录变压器绕组的绝缘电流和电压。
根据国际电工委员会（IEC）的标准，变压器的绝缘电流和电压分别按照字母顺序分组，其中每组还划分为字母
A和字母B的两个亚组。
根据试验结果，如果变压器的绝缘电流和电压符合相应的标准，说明
变压器的接线组别正确。
如果不符合标准，需要重新检查变压器的接线，
并进行必要的调整。
综上所述，变压器的变比极性试验和接线组别试验对于确保变压器的
正常运行非常重要。
通过这两个试验可以判断变压器的变比极性和接线组
别是否正确，从而保证变压器的工作性能和安全可靠性。
电力变压器的电压比、极性和组别试验
电力变压器的电压比、极性和组别试验一、变压器极性组别和电压比试验的目的和意义变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。
对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。
变压器联结组是变压器的重要参数之一，是变压器并联运行的重要条件，在很多情况下都需要进行测量。
在变压器空载运行的条件下，高压绕组的电压1U 和低压绕组的电压2U 之比称为变压器的变压比：21U U K（5－3） 电压比一般按线电压计算，它是变压器的一个重要的性能指标，测量变压器变压比的目的是：（1）保证绕组各个分接的电压比在技术允许的范围之内； （2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是否正确。
二、变压器极性组别和电压比试验方法1、直流法确定变压器的极性测量变压器绕组极性的方法有直流法和交流法，这里介绍简单适用的直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。
++V CCBB E A AμAEK ++xaAX图5－8 用直流法测量极性 图5－9 用直流法确定接线组别如图5－8所示，将干电池的正极接在变压器一次侧A 端子上，负极接到X 上，电流表的正端接在二次侧a 端子上，负极接到x 上，当合上电源的瞬间，若电流表的指针向零刻度的右方摆动，而拉开的瞬间指针向左方摆动，说明变压器是减极性的。
若同样按照上面接线，但当电源合上或拉开的瞬间，电流表的指针的摆动方向与上面相反，则说明变压器是加极性的。
2、直流法确定变压器的组别直流法是最为简单适用的测量变压器绕组接线组别的方法，如图5－9所示是对一YY/接法的三绕组变压器用直流法确定组别的接线，对于其他形式的变压器接线相同。
用一低压直流电源如干电池加入变压器高压侧AB、BC、AC，轮流确定接在低压侧ab、bc、ac 上的电压表指针的偏转方向，从而可得到9个测量结果。
110kV油浸式电力变压器试验
110kV油浸式电力变压器试验摘要：电力变压器是电力系统电能转换的心脏，是保证电力系统正常运行的枢纽机构，通过变压器可以实现电能的输入和输出，而变压器的调试则是关系变压器能否正常运行的关键工序，现以川气东送管道增压工程黄金增压站110kV 油浸式电力变压器调试的方法及步骤进行分析。
关键词：变压器试验变比耐压前言：川气东送管道增压工程黄金增压站承担天然气增压输送功能，主要用电负荷为3台电驱压缩机，场站采用110kV变配电系统，110kV油浸式电力变压器是整个场站的动力核心，它的运行是否正常将关系整个场站是否能够正常供电以及天然气压缩机的运行，所以在安装和调试必须认真仔细，按有关规定严格执行，尤其是它的调试工作。
一．设备概况二．试验过程（一）测量绕组连同套管的绝缘电阻、吸收比1．根据测得的绝缘电阻值可以初步判断变压器内部绝缘的好坏，根据测得吸收比可以判断绝缘纸板，套管及绕组上的局部缺陷和防潮情况。
2．用2500V数字兆欧表分别测量110kV侧，10kV侧绕组连同套管对地绝缘电阻，分别读取15秒、60秒的绝缘电阻值。
60秒时绝缘电阻值不应低于出厂值的70%或不低于10000MΩ（20℃），常温下吸收比大于1.3。
测量时，兆欧表的接地线与地相连，相线与测试端相连，注意相线和地线不能绞接，不得碰触大地和变压器的外壳。
测量顺序为：高压对低压接地，低压对高压接地。
测量时未试绕组及变压器的外壳应可靠接地。
测量时温度与出厂试验时温度相差较大，必须按规定进行换算。
测量完毕必须将绕组对地充分放电。
（二）测量绕组连同套管的直流电阻1．测量绕组连同套管的直流电阻，可以检查绕组内部导线和引线焊接质量，并联支路连接是否正确，有无层间短路或内外部断线；分接开关、套管与引线的接触是否良好等。
2．试验方法及要求：用变压器直流电阻速测仪分别测量110kV 及10kV侧的直流电阻，根据说明书中的阻值选择相应的档位，在每个分接头位置测量直流电阻，测完一个绕组后应按下电阻测试仪的放电按钮对绕组充分放电后，再进行下一分接头位置的测量，其线间直流电阻误差值不应超过平均值1%，相间直流电阻误差不应超过平均值的2%，同温下与出厂值比较，直流电阻变化不应大于2%，测量的过程中变压器外壳和未试绕组应可靠接地。
